Подбор конькового аэратора для мягкой кровли и его установка

Почему под крышей должно быть сухо?

Чтобы понять, почему же под любой крышей всегда должно быть сухо, нужно для начала разобраться, откуда там вообще может взяться вода, сформироваться конденсат. Ведь при строительстве кровли мастера всегда стараются сделать ее максимально герметичной, укладывают под кровельное покрытие различные гидроизоляционные и пароизоляционные материалы, которые по идее должны обеспечить надежную защиту.

Почему возникает конденсат под крышей

Все дело в том, что в жилом доме происходят различные процессы, связанные с жизнью человека. Люди дышат, готовят еду, принимают душ или ванну. И во время всех этих процессов воздух в доме насыщается паром – проще говоря, становится влажным. Теплый воздух поднимается и попадает под кровлю, если у него нет возможности выйти через вентиляционное отверстие. Вверху микроскопические капельки воды оседают на различные материалы – так и образуется конденсат. При этом воздух, насыщенный парами воды, легко проникает даже в самые труднодоступные места через микротрещины.

Схема вентиляции

Скопление конденсата под крышей представляет определенную опасность для всех материалов, входящих в состав кровельного пирога. Деревянные элементы начинают пропитываться водой, из-за чего возникают процессы гниения. Еще такая среда является благоприятной для развития грибка и вредоносных микроорганизмов, опасных для здоровья проживающих в доме людей.

Течет конденсат с металлочерепицы

Металлические элементы (например, крепеж) внутри кровельного пирога из-за повышенного уровня влажности начинают подвергаться коррозии и постепенно разрушаются. В случае если вода в подкровельном пространстве, скопившаяся в течение лета, замерзнет зимой, она легко может повредить некоторые детали конструкции (даже бетонные перекрытия), так как, расширяясь, будет оказывать давящее воздействие на материалы. Из-за сильных повреждений кровлю возможно даже придется полностью демонтировать и отстраивать заново.

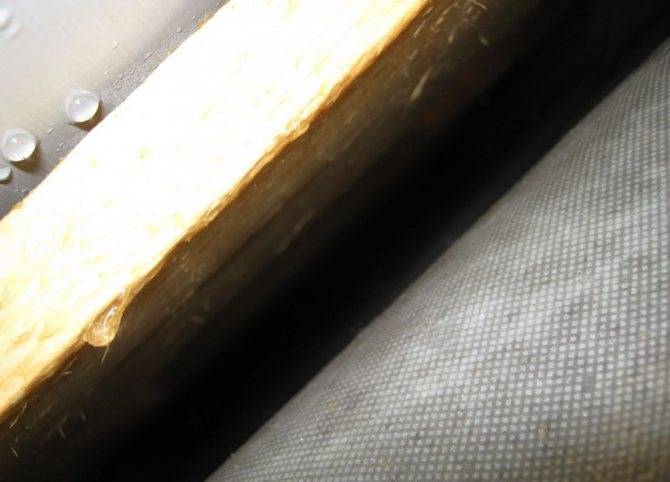

Конденсат на внутренней стороне подкровельной пленки

Также воздействие влаги губительно и для утепляющих материалов. Если они намокнут, то теплопроводность у них вырастет в разы. А значит, такая кровля больше не сможет хорошо удерживать тепло. В отдельных случаях утеплитель нужно будет полностью менять, потому что полноценно просушить его уже не удастся.

Конденсат

Влага может добраться до конструктивных элементов кровли и снаружи. Во время сильных дождей, таяния снега вода все равно может найти лазейку и попасть под крышу или в кровельный пирог, даже если внешняя ее поверхность хорошо загерметизирована. Исключать такой вариант дополнительного «увлажнения» не стоит.

Мягкая кровля

Установка аэраторов на мягкой кровле

Элемент вентиляции, который позволяет предотвратить возникновение пара и конденсата в кровельном пироге называется аэратор. Они применяются при устройстве мансарды и на кровлях сложной формы.

Аэраторы для мягкой кровли изготавливают из ударопрочного пластика, который способен противостоять: колебаниям температур и негативному воздействию ультрафиолета.

В зависимости от конструктивных особенностей и принципа работы выделяют два типа аэраторов: непрерывные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли служит для вентилирования подкровельного пространства по всей длине крыши. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри нее имеются полости, через которые выходит воздух из подкровельного пространства. Приток воздуха осуществляется через карниз.

Чтобы предотвратить попадание осадков, пыли или насекомых предусмотрены фильтры или особая схема расположения вентиляционных бороздок.

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

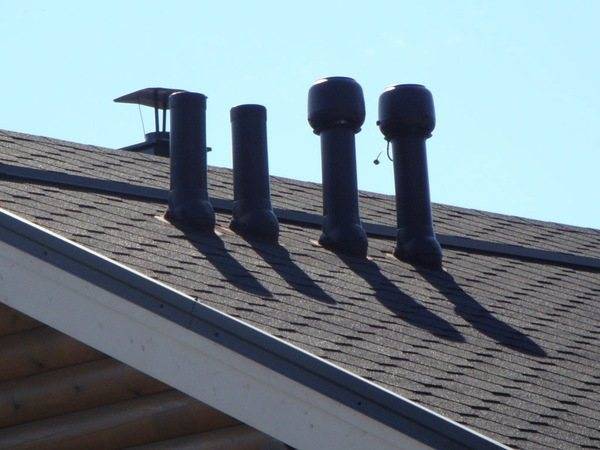

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

  • нет возможности сделать вентилируемый конек,
  • в качестве дополнительного вентканала для повышения эффективности,
  • при возведении малоуклонных и плоских кровель.

Технология монтажа выглядит следующим образом:

Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.

В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем. После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.

Следующий этап — установка юбки. Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.

Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

Для чего нужен аэратор кровли? Борьба с источниками повышенной влажности.

На продолжительность использование кровельного покрытия влияют следующие факторы:

· качественная гидроизоляция и теплоизоляция;

· правильное использование материалов для кровли;

· своевременность профилактических осмотров и ремонта.

Появление влаги с уличной стороны может вызвать физическое повреждение или какой-то недостаток покрытия крыши. Влажность появляется из-за повреждений в пароизоляции или климатических изменений.

Под солнечными лучами кровля сильно нагревается. Из-за нагревания битумных веществ в покрытии кровли физическое состояние материалов изменяется. Нагревание покрытия вызывает появление пара в образовавшемся замкнутом герметичном пространстве. Из-за давления пара на покрытия происходит просачивание жидкости через стяжку, нарушая теплоизоляцию и создавая течь с потолка.

Заменить повреждённый слой можно только после полного разбора и ремонта кровли. Это процедура дорогая и крайне трудоёмкая, не все собственники готовы на это пойти.

Выполнять осушение крайне затруднительно, потому что найти участок, где произошло протекание, предоставляется мало возможным. Идеальным решением тогда будет установка вентиляционных аэраторов. Данное устройство способствует выводу испарений жидкости без причинения вреда кровле.

Установка прибора выполняется на новую воздвигаемую крышу или на существующую уже кровлю при ремонтных работах. Присутствие аэратора способствует увеличению периода эксплуатации крыши и сокращает расходы при кровельных ремонтных работах. Из-за ухудшения теплоизоляционных характеристик утеплителя для отопления потребуются дополнительные расходы.

Рекомендуем: Толщина гкл для стен: какой лучше использовать

В зимний период тёплые воздушные массы поднимаются наверх, из-за чего происходит разогрев крыши. Из-за таяния снега на кровельном покрытии образовывается наледь со свисающими вниз сосульками.

В жаркое летнее время из-за отсутствия необходимой циркуляции воздуха покрытие крыши сильно нагревается, отчего существенно поднимается температура в самом жилом помещении.

Монтаж прибора следует выполнять внимательно

Самое важное — подобрать коньковый или плоский прибор

На заметку! Для эффективности работы аэратора потребуется периодическая чистка от загрязнений и застоялой жидкости в трубках устройства. Для облегчения этого процесса прибор снабжён специальным вентилем, позволяющим легко снимать верхний слой материала кровли.

Устройство вентилируемого конька

Сам процесс изготовления вентилируемого конькового устройства состоит из следующих этапов:

  1. Вверху конька прорезается зазор для вентиляции шириной в 3-5 сантиметров. Зазор обустраивается почти по всей длине крыши, за исключением последних 15-20 сантиметров на концевом участке. По обеим сторонам от него оставляются непокрытые битумной черепицей участки шириной в 30 сантиметров для набивания брусков.
  2. По всей длине зазора, по обе стороны от него, укладывается оцинкованная сетка. Для обеспечения лучшей фильтрации, желательно покрыть сеткой и сам зазор.
  3. Поверх сетки справа и слева от зазора набиваются бруски перпендикулярно коньку, с промежутками в 30-50 сантиметров.
  4. С боковой стороны сетка перекидывается через бруски снизу вверх.
  5. Поверх брусков и сетки набиваются листы ОСП или влагостойкой фанеры.
  6. ОСП или фанерные листы перекрывают с боковых сторон карнизной планкой. После этого сам вентилируемый конек можно считать готовым, и остается только покрыть его битумной черепицей.
  7. Поверх листов набивается подкладочный ковер, а затем на него укладываются листы мягкой черепицы.

Наконец, стоит сказать и о том, что в некоторых случаях для полноценного проветривания подкровельного пространства коньковой вентиляции может оказаться недостаточно. В частности, при больших размерах кровли иногда требуется дополнительная установка точечных скатных аэраторов, способных усилить вентиляцию для обеспечения эффективного воздухообмена.

Монтаж конькового аэратора-ленты

Рассмотрим также на примере, как происходит установка конькового аэратора.

Шаг 1. Основание крыши подготавливается к монтажу конькового аэратора. Вдоль конька делается проем шириной 5 см, по 2,5 см с каждой стороны. С каждой стороны конька вдоль него отмеряется по 20 см. Это минимальное расстояние, которое не следует срезать.

Вдоль конька нужно сделать проем

Еще одно фото процесса — отмеряется 20 см

Ширина проема — 2,5 см с каждой стороны

Шаг 2. Для крыш с центральными балками делается прорезь шириной 9 см, по 4,5 см с каждой стороны конька.

Создание прорези для крыши с центральной балкой

Процесс создания

Шаг 3. Конек готов для монтажа вентиляции, когда остатки черепицы и балки, а также весь мусор будут удалены с поверхности.

Весь мусор нужно удалить

Шаг 4. Коньковый аэратор достаточно гибкий и продается в бобинах. Он раскатывается по всей длине конька от края до края, включая места без прорезей.

Раскатывается коньковый аэратор

Шаг 5. Край вентиляционной ленты фиксируется гвоздями, по два с каждого ската.

Край ленты прибивается гвоздями

Шаг 6. Зафиксированная лента хорошо натягивается и фиксируется у другого края конька. Если крыша длинная, то можно фиксировать ленту поэтапно.

Зафиксированная лента натягивается

Шаг 7. Излишки ленты-аэратора отрезаются.

Обрезка излишков ленты

Шаг 8. Устанавливаются торцевые заглушки. С двух сторон на них наносится мастика. Они должны закрывать оба края влагонепроницаемой мембраны между торцевой заглушкой и нижней вентиляцией.

На заглушку наносится мастика

Устанавливаются торцевые заглушки

Шаг 9. Лента и заглушка с краю прибиваются гвоздями к основанию крыши так, как показано на изображении. Как минимум два гвоздя должны пройти через ленту и заглушку.

Лента и заглушка с краю прибиваются гвоздями

Через них должны пройти минимум 2 гвоздя

Шаг 10. Слой мастики наносится между кровельным покрытием и вентиляционной лентой.

Между лентой и кровлей наносится мастика

Процесс нанесения слоя мастики

Шаг 11. Еще не зафиксированная часть ленты прибивается гвоздями к деревянному основанию кровли. Гвозди должны проникать на глубину не менее 1,5 см.

Прибивание ленты гвоздями

Шаг 12. Чтобы закрыть такие вентилируемые коньки, понадобятся отрезки битумной черепицы, 3 черепичных элемента складываются вместе друг на друга.

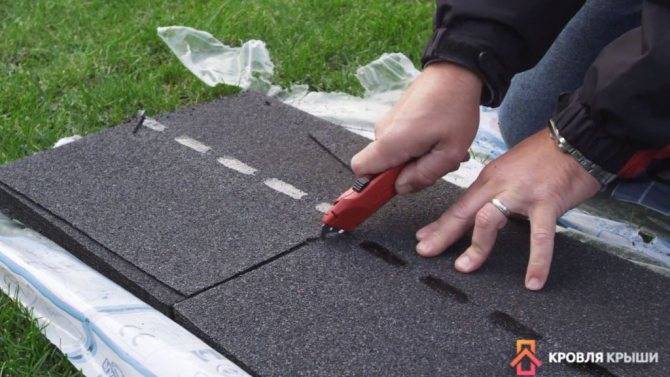

Нарезка черепичных элементов

Сложены три элемента

Шаг 13. Черепица на конек укладывается, начиная с самой ветреной стороны. Первый трехслойный элемент прибивается к кровле через аэратор гвоздями. От края черепицы делается отступ 2,5 см – в эту точку и забивается гвоздь.

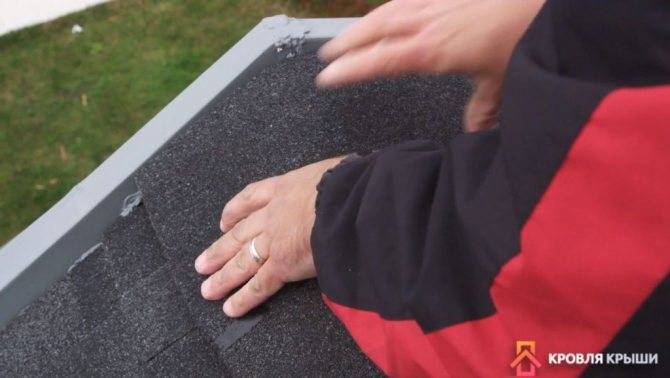

Укладка первого трехслойного элемента

Забитый гвоздь

Шаг 14. Второй в ряду трехслойный черепичный элемент укладывается так, чтобы закрыть гвозди на предыдущем элементе.

Укладка второго трехслойного элемента

Шаг 15. Аналогичным образом оформляется весь конек.

Испытание оформленного конька дождем

Монтаж точечного аэратора

Такие элементы вентиляции используют на плоских кровлях и крышах с уклоном не более 12 градусов. Иногда их используют для увеличения эффективности кровельного аэратора.

Устанавливать элементы вентиляции можно на скатах. При этом расстояние от горизонтального ребра конька должно составлять около 70 см. На свесах обязательно необходимо обеспечить воздушный приток. Следует правильно рассчитать устройство вентиляции. Один аэратор обеспечивает отличную вентиляцию 5-100м2 кровли. Минимальное количество – 2 шт.

В обрешетке делают зазор и размещают аэратор в нем, закрепляют гвоздями. Иногда используют клеевое крепление. В таком случае оборотную сторону материала обмазывают битумной мастикой. В качестве гидроизоляции используют битумный клей. Сверху аэратора устанавливают сетку, монтируют колпак.

Провести установку аэраторов для крыши достаточно легко. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь здесь не будет конденсата, плесени, влаги и грибка. А это положительно сказывается не только на длительности эксплуатации кровли, но и на здоровье всех жильцов дома.

  • Видеоинструкции 3
  • Виды крыш 42

    • Вальмовая крыша 3
    • Двухскатная 9
    • Другие 9
    • Мансардная 6
    • Односкатные 7
    • Плоская 2
    • Четырехскатная 2
  • Виды работ 53

    • Гидроизоляция 7
    • Монтаж 5
    • Пароизоляция 2
    • Покрытие 4
    • Проекты 3
    • Расчет 12
    • Ремонт 1
    • Строительство 3
    • Утепление 11
  • Вопрос-ответ 1
  • Материалы 84

    • Металлочерепица 33
    • Мягкая кровля 15
    • Ондулин 4
    • Профлист 4
    • Профнастил 14
    • Рубероид 3
    • Черепица 1
    • Шифер 4
  • Облицовка стен 3
  • Объекты 11

    • Баня 3
    • Гараж 7
  • Пенополистирол 52

    • Виды 6
    • Применение 11
    • Технологии 17
    • Утепление 13
  • Строительство 22
  • Стропильная система 9
  • Устройство 13
  • Элементы 46

    • Водостоки 7
    • Другие элементы 20
    • Дымоход 4
    • Карниз 3
    • Ограждения 2
    • Свесы 1
    • Труба 7

Как создать качественную вентиляцию на кровле из гибкой черепицы

Вентиляция позволяет воздуху убирать излишнюю влагу из чердачного помещения и некоторых важных стропильных узлов, но если оставить ее там, чем это может обернуться?

Если вы не обеспечите кровлю вентиляцией, то вас непременно будут ждать следующие последствия:

  • Теплая пора года, превратит ваш чердак в парильную комнату, следовательно, вы не сможете там долго находиться или что-нибудь складировать.
  • Плиты утеплителя, которые расположены в кровельном пироге, очень быстро выйдут из строя и смысла от них не будет вовсе. Ведь влага, попавшая в этот материал, снижает его характеристики вплоть до нуля.
  • Все кровельные конструкции и ее элементы будут со временем разрушаться микроорганизмами.
  • В зимнее время года, на чердаке непременно появятся сосульки и большое количество наледи, что приведет к разводам на потолках жилых комнат.
  • Некоторые кровельные материалы начнут вздуваться, и, как правило, выйдут из строя гораздо раньше своего срока эксплуатации.

Наверняка, вы не хотите встречаться с данными проблемами, поэтому, скорее всего, у вас встал вопрос, как создается качественная вентиляция мягкой кровли?

Для ее обеспечения следует придерживаться следующих правил:

  • Между укладываемыми слоями кровельного пирога всегда должна создаваться воздушная прослойка. Достичь этого можно при помощи небольших брусьев, толщина которых не менее 5 сантиметров. Данные элементы находятся промеж утеплителя и основания
  • Нередко застройщики оставляют низ скатов открытым, дабы обеспечить дополнительный приток воздуха, но опытные кровельщики обшивают такие места софитами. Они предотвращают поселение птиц и грызунов в вашем чердачном помещении. А для дополнительной вытяжки используются различные аэраторы и вентилируемые коньки. Кстати о них мы поговорим ниже
  • Как уже говорилось раньше, обрешетка должна иметь некоторые зазоры в 1-3 миллиметра, дабы исключить вероятность застоя воздушных масс
  • Высоту воздушной прослойки, создаваемой между утеплителем и основанием нужно правильно рассчитать. В процессе кровельных работ, рабочие создали для себя некоторые правила подбора данного значения. Если градус ската составляет 10 градусов, а его длина всего 5 метров, то 5 см воздушной прослойки вполне достаточно. При том же угле, но чуть гораздо большей длине – 25 метров, прослойка будет в два раза больше

Вентиляция крыши из мягкой кровли может иметь как один, так и два контура. Давайте я перечислю вам слои двухконтурной вентиляции.

  • Утеплительные плиты
  • Диффузионная пленка
  • Ветровой барьер
  • Первый зазор для доступа воздуха
  • Второй зазор для доступа воздуха
  • Кровельное покрытие

Помимо естественной вентиляции вы всегда можете создать принудительную.

Принудительная вентиляция

Данный вид может понадобиться лишь тогда, когда естественная вентиляция не справляется со своей функциональной задачей или обустроить ее нет возможности.

Для создания искусственного круговорота воздушной массы потребуется установка так называемых аэраторов. Это устройство работает за счет разности в давлении между помещением и трубой.

На сегодняшний день вы можете встретить их в строительном магазине абсолютно разных размеров и форм. При покупке данных деталей следует понимать, что чем они меньше, тем большее количество потребуется для выполнения поставленной задачи.

Вот что следует знать про кровельные аэраторы:

  • Если вы предусматриваете монтаж нескольких аэраторов, то между ними не должно быть менее 12 метров.
  • Для их устройства следует выбирать самые высокие точки кровли и распределять их по ее плоскости равномерно.
  • Когда проводится устройства аэраторов на новой кровле, то расположение трубы должно приходиться на стык плит утеплителя.
  • Если вы проводите кровельный ремонт, и проблема заключалась во вздутии покрытия, то установите аэратор именно на этом месте.
  • Не стоит делать отверстия для труб точно под их диаметр. Создайте его чуть больше примерно на 1-2 сантиметра.
  • Крепежными элементами для аэраторов служат анкерные болты или дюбеля
  • Герметизацию образовавшихся стыков проводят при помощи наклеиваемых гидроизоляционных продуктов.

Для отслеживания влажности воздуха на чердачном помещении я советую вам использовать специальные градусники. Они будут индикаторами работы вашей естественной вентиляции, и в случае ее неисправности, вы можете установить аэраторы.

Зачем нужны аэраторы?

Одним из способов избавления от лишней влаги является осушение. Оно позволяет избежать замены гидроизоляционного ковра и утеплителя.

Испарение предотвращает возможные протечки, которые в большинстве случаев появляются в результате строительно-ремонтных работ.

Просушивание утеплителя становится возможным при использовании вентиляционных аэраторов. В основе принципа их работы лежит разница между внутренним и внешним давлением воздуха, вследствие которой в аэраторной трубе создается тяга, образующаяся из-за понижения давления под влиянием ветрового потока извне.

Несмотря на то, что устройства эти очень простые, они предотвращают вспучивание кровельных покрытий. Аэраторы заблаговременно отводят влагу и не позволяют ей накопиться и в дальнейшем конденсироваться в подкровельном пространстве и в слоях кровельного пирога, поскольку скапливание влаги приведет к нарушению связи между несущей конструкцией и финишным покрытием.

На фоне сказанного становится очевидным необходимость монтажа аэратора для кровли уже на этапе строительства дома, не дожидаясь образования плесени, грибка и повреждения всей конструкции.

Кровельные аэраторы крайне необходимы также в случае плоской крыши, широко применяемой в гражданском и промышленном строительстве.

Ее слоеная структура включает в себя несущую плиту на основе железобетона, покрываемую утеплителем, пароизоляцией и стяжкой — цементно-песчаным раствором.

Гидроизоляционным слоем во многих случаях являются рулонные материалы.

Длительность эксплуатационного срока данного типа кровли зависит от ряда обстоятельств, в том числе от качественного проведения работ по гидро-, теплоизоляции и монтажу кровельного покрытия.

Практика показывает, что основным недостатком, выступающим на первый план в процессе эксплуатации мягкой кровли, является образование и скопление большого количества влаги в стяжке и утеплительном материале. Использование кровельного аэратора позволяет значительно сократить его количество.

Накопление влаги приводит к ряду негативных последствий. Наиболее частые из них:

Вздутие поверхности плоской кровли.

Данный недостаток является самым распространенным. Он возникает по следующим причинам:

  • Нагревание кровли в жаркое время года приводит к изменению качественных характеристик битумно-полимерных материалов: под воздействием высокой температуры они становятся более пластичными. В этом случае прочность сцепления зависит от вязкости мастики. Влюбом случае она значительно сокращается.
  • Одновременно с этим процессом в подкровельном пространстве, между гидроизоляционным слоем и расположенной под ним пароизоляцией, образуется пар. Он является результатом нагревания скопившейся здесь воды. Пар начинает изнутри оказывать давление на кровельное покрытие.

Результатом описанных процессов является расслаивание как битумно-полимерного материала, так и кровельного покрытия. Устранение дефектов в виде вздутий требует качественного прикрепления водоизоляционного слоя к кровельному основанию. А чтобы избежать всех этих проблем, можно просто использовать аэратор для кровли.

Повышение теплопроводности.

Накопившаяся в гидроизоляционном слое и под ним влага значительно сокращает теплоизоляционные качества кровли.

Практика показывает, что увеличение уровня влажности всего на 1 или 2% повышает теплопроводность материала на 35-40%, что приводит к необходимости увеличения затрат в отопительный сезон. Избежать этого можно простым способом: установить аэратор.

Разрушение стяжки и слоя гидроизоляционного материала.

Стяжка выполняется с применением цементно-песчаного раствора, по структуре представляющим собой капиллярно-пористый материал. Поры сообщаются между собой, а пространство между ними заполнено воздухом. Проникая внутрь, влага заполняет свободное пространство. При низкой температуре воздуха находящаяся в порах вода подвергается кристаллизации, расширяется, становясь значительно больше в объеме, в результате чего начинает оказывать давление изнутри, что приводит к образованию микротрещин и дальнейшему разрушению стяжки. Аналогичные процессы могут происходить и в гидроизоляционном ковре.
