Цена копки
Чтобы определить сколько стоит вырыть вырыть котлован, а также сделать расчет затраченных средств по обустройству ямы для закладки фундамента, нужно учесть использованные методы для рытья (ручной, механический, транспортный), тип почвы, затраченное время, средства производства, количество человек для подряда.
В среднем, цена за то,чтобы вырыть один куб от 180 до 250 рублей
При этом, транспортировка и утилизация грунтовой смеси, при ее вывозе самосвалом (10м3), будет составлять от 400 до 700 рублей.
Приезд тяжелой техники (экскаватор, трактор, погрузчик, КамА или самосвал) оплачивается по отдельному пункту, напрямую зависящим от используемого вида машины (по мощности), а также расстояния, которое преодолевает автотранспорт до места работ. В центральных областях РФ цены на услуги тяжелой техники составляют от 10 до 30 000 рублей за день.
По отдельной стоимости рассматривают создание проекта инженером. Многие строительные компании, которые предоставляют данные услуги, совмещают разработку котлована с основным видом работ и утилизацией вынутой земли, делая клиентам хорошие скидки.
Выгоднее платить не за кубатуру выкопанной земли, а время работы рытья экскаватором. Почасовая оплата составит в таком случае 600 рублей, а день работы – от 5 000.
Разработка котлована
Перед устройством котлована проводится его разработка. Если работами вы планируете заняться самостоятельно, то понадобится много времени, терпения и сил. Но это позволит сэкономить. Работы следует начинать с определения глубины котлована. Для того чтобы узнать, каков будет объем котлована, необходимо воспользоваться формулой v= н/6 (2а + а1) в + (2а1 + а) в1. Высота котлована определяется буквой н, тогда как размеры сторон – это а и в. Длина котлована по верхней части – это а1 и в1. А вот коэффициент откоса обозначается буквой т.
Как только удастся определить объем котлована, необходимо рассчитать объем засыпки. Для этого из объема котлована вычитается общий объем. Глубину можно определить по грунту, а не по черновой отметке. Перед выемкой почвы следует определить глубину, на которой будет осуществляться копка. Это значение определяется составом почвы и нагрузкой от самого дома. Для определения давления здания на фундамент следует использовать формулу а = f/a (мн/m*m). При этом нагрузка от здания будет разделена на площадь нижней части основания. Как только размеры котлована были определены, можно приступать к его выкапыванию.
3 Определения
В настоящей технологической карте применены следующие термины с соответствующими определениями по ГОСТ Р ИСО 9000-2001: верификация: Подтверждение на основе представления объективных свидетельств того, что установленные требования были выполнены.
документ: Информация и соответствующий носитель.
процесс: Совокупность взаимосвязанных или взаимодействующих видов деятельности, преобразующая входы в выходы.
ГОСТ 25100-95:
грунт: Горные породы, почвы, техногенные образования, представляющие собой многокомпонентную и многообразную геологическую систему и являющиеся объектом инженерно-хозяйственной деятельности человека.
СТО СМК-Г 423.7-2007:
технологический документ: Результат технического документирования процесса труда, содержащий информацию о способах изготовления, сборки, строительства, эксплуатации и ремонта изделий, а также об организации производственного процесса.
технологическая карта: Технологический документ, содержащий описание: операций технологического процесса применяемого оборудования и инструмента.
а также следующее:
траншея; котлован: Выемка в грунте вытянутой (траншея) или прямоугольной (котлован) формы
Как разработать?
Чем и как роют котлован? Рассмотрим основные способы.
Механическая раскопка
На сегодняшний день ручной труд используется все реже. Но, несмотря на это, в некоторых случаях подходит только этот способ разработки котлована.
Для этого грунт проходит предварительную разметку на равные части, которые пластами вынимаются впоследствии при помощи специализированного оборудования, которым чаще всего служат такие машины для рытья, как экскаваторы и бульдозеры. Также здесь нередко оказывают помощь грейдеры и скреперы.
Подробнее о разработке котлована экскаватором расскажет эта статья, о ручной копке — эта.
Гидромеханическая копка грунта
При помощи гидромеханической установки производится активация насосной станции, которая способствует расщеплению земляных частиц за счет мощных водных потоков. Постепенно происходит разрушение грунта и размягчение его структуры, что в дальнейшем позволяет его выкачать другими видами строительного оборудования.
С технологической точки зрения задача обладает повышенным уровнем сложности. На городских территориях это вызвано ограничениями из-за близости между объектами строительства и коммуникациями. Поэтому осуществить подачу больших объемов жидкости в данном случае затруднительно. По этой причине метод используют для построек рядом с реками, оврагами или низинами.
Взрывной метод
Разработка котлована в локациях со скальными породами, земле с содержанием крупных камней или при наличии большого количества пней эффективен взрывной метод.Для этого предварительно производится расчет точного места, где будет произведен взрыв. Как правило, в качестве материалов применяют динамит, тротил или аммонит.
Процедура обеспечивает практически мгновенное перемещение земляных масс.
Нередко этот способ выкопать котлован находит себе место при карьерных работах, а также для получения доступа к породам, которые представляют некую ценность. В городских зонах использование метода ограничено, так как связано с вопросами безопасности населения, различных конструкций, транспортных систем и инженерных коммуникаций.
Комбинированный
Соединение нескольких методов между собой представляют комбинированный вариант. Как правило, встречаются 2 основные схемы:
- механический + гидромеханический;
- механический + взрывной.
Также следует отметить, что в комбинированный хотят вскоре подключить физический и химический методы, которые сейчас находятся на экспериментальной стадии, а затем еще должны будут пройти производственную проверку перед непосредственным внедрением.
Схема и технология осуществления
Рассмотрим схемы и технологии открытого и закрытого водоотлива из траншеи:
Открытого
Чтобы сделать систему открытого водоотлива, оборудуются специальные приямки-водосборники в траншеях. В них находятся подводящие канавы, с шириной по дну не менее 50 см. Чтобы обустроить такой приямок производят извлечение грунта площадью 1 метр х1 метр или 1,5 метра х 1,5 метра. Глубина такого приямка составляет 1,5-2 метра.
Водосборник должен быть оборудован из перфорированной трубы, ее диаметр от 530 до 1020 мм. Количество водосборников может изменяться: оно зависит от уровня грунтовых вод, расположения других подземных конструкций, а также от условий строительной площадки для траншеи.
Чтобы предотвратить размывание траншеи, ее стенок и откосов, дополнительно используют искусственное понижение уровня грунтовых вод – закрытый метод водоотлива. Для этого организовывают скважины, не позволяющие разрушить целостность траншеи.
Какие насосы применяются?
Для открытого водоотлива используются центробежные насосы нескольких типов. Все они имеют разные характеристики, степень производительности, высоту всасывания и подъема воды:
- Насосы типа C. Предназначены для откачивания грязной воды. Имеют высокую производительность – до 120 кубов в час. Оснащаются двигателями на 7 кВт, высокой частотой вращения, имеют вес до 3 кг.
- Насосы типа K. Приборы консольного типа, имеют горизонтальную одноступенчатую конструкцию. Подают от 5 до 360 кубов воды в час. Соединяются с электродвигателем при помощи фланцев. Такие насосы могут использоваться при вакуумном водопонижении.
- Насосы типа МС. Секционные насосы, перекачивают чистую воду с температурой до 60 градусов, используются для поверхностного водоотлива. Производительность такого прибора достигает 150 кубов воды в час. Частота вращения составляет 3000 оборотов в минуту.
- Насосы типа НД. Одноступенчатые модели с двухсторонним входом воды. Подают воду с температурой до 100 градусов. Могут работать с эжекторными иглофильтрами, а также в трубчатых колодцах.
Закрытого
Грунтовой или закрытый водоотлив может использоваться в любом грунте, но часто его применение целесообразно в тех типах почвы, где откачка открытым методом может привести к обрушению стенок траншеи.
В этом случае нет необходимости обустраивать пологие откосы, делать шпунтовые ограждения. Качество водоотлива повышается, а количество времени на работы уменьшается.
Процесс обустройства закрытого водоотлива имеет свои особенности:
- используются иглофильтровые установки, понижающие уровень грунтовых вод;
- применение часто расположенных скважин с трубчатыми водоприемниками;
- фильтры монтируются на глубину 4-5 метров;
- делают траншеи шириной до 4-5 метра;
- если траншеи более широкие, то используются двухрядные установки.
Используемые установки
Для закрытого водоотлива используются:
- Легкие иглофильтровые установки. Иглофильтровый прибор состоит из насосного агрегата, всасывающего коллектора, а также резинового шланга и самого иглофильтра. Это мобильные установки, их можно погружать в грунт в собранном виде. Они простые и надежные в эксплуатации, но на степень их эффективности влияет их герметичность. Наилучший вариант насосов, применяемых с установками – насосы, способные качать воду на высоту 8 метров.
- Эжекторные иглофильтры. Подходят для вакуумирования скважин. Самые распространенные установки — ЭИ-2,5, ЭИ-4 и ЭИ-6. Конструкция состоит из иглофильтров с эжекторными водоподъемниками, распределительных трубопроводов и центробежных насосов.
На рисунке показана схема эжекторной установки с циркуляционным резервуаром. При такой системе вода, выбрасываемая из иглофильтра, попадает в контейнер, а затем сливается в циркуляционный резервуар. Потом часть жидкости высасывается насосом, а другая часть выводится за пределы траншеи.
Крепление шпунтовыми ограждениями
Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.
Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза
При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса
Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).
Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.
Осуществляем крепление котлованов более 18 лет!
Производим работы по укреплению стенок котлованов, откосов и грунтовых оснований для:
- крупных строительных организаций, многоквартирных жилых домов, а также офисных центров с подземными парковками в центре города;
- промышленных строительных сооружений и зданий (цеха, заводы, объекты инфраструктуры, технические конструкции).

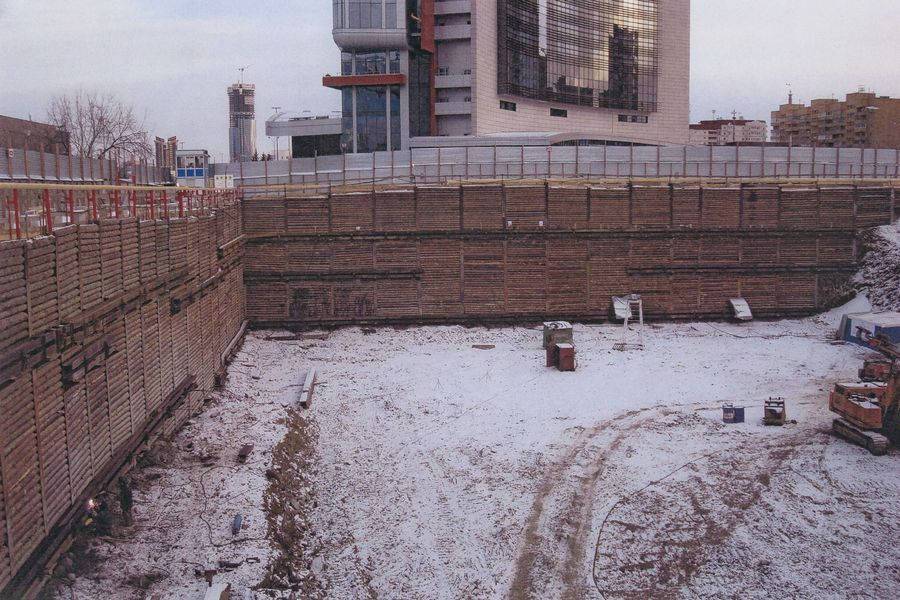

Устройство шпунтового ограждения котлована
Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.
Этапы крепления траншеи шпунтом:
- 1. Бурение скважин под стальные сваи из двутавра;
- 2. Монтаж свай, фиксация отсевом;
- 3. Устройство забирки между сваями из бревна;
- 4. Устройство опорного пояса из двутавра между стальными сваями.
Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.
Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу. Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.
Этапы устройства ограждения котлованов:
- 1. Бурение скважин под сваю;
- 2. Установка арматурного каркаса;
- 3. Бетонирование сваи;
- 4. Устройство опорного пояса из двутавра.
Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.
Анкерное крепление стенок котлована
Анкерное закрепление представляет собой цепь горизонтальных грунтовых анкеров по периметру шпунтового ограждения для придания ограждению дополнительной устойчивости. Применяются грунтовые анкеры при возведении крупных сооружений с большой глубиной котлована.
Этапы установки грунтовых анкеров:
- 1. Бурение наклонных горизонтальных скважин под грунтовые анкера;
- 2. Цементация и монтаж канатов под анкер;
- 3. Натяжение грунтового анкера с упором в опорный пояс.
Установка грунтовых анкеров рекомендуется для оснований с высоким риском обрушения.
Инъекционное крепление грунта
Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.
Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.
Соотношение понятий “недвижимость” и “объект капитального строительства”
В соответствии со ст. 130 ГК РФ к недвижимым вещам (недвижимое имущество, недвижимость) относятся земельные участки, участки недр и все, что прочно связано с землей, то есть объекты, перемещение которых без несоразмерного ущерба их назначению невозможно, в том числе здания, сооружения, объекты незавершенного строительства.
Понятие “объект недвижимости” не тождественно понятию “объект капитального строительства”. Объект недвижимости может и не являться объектом капитального строительства, равно как и капитальный объект не всегда является недвижимым имуществом.
Например, жилой дом или здание являются объектами недвижимости и объектами капитального строительства в соответствии с п. 10 ст. 1 ГрК РФ, ч. 1 ст. 130 ГК РФ (созданы в результате строительства, имеется прочная связь с землей и самостоятельное функциональное назначение).
Земельный участок относится к недвижимому имуществу в силу прямого указания ст. 130 ГК РФ, но не является объектом капитального строительства поскольку не является результатом строительства.
Строение вспомогательного использования может иметь все признаки объекта капитального строительства (результат строительства, прочная связь с землей и невозможность перемещения объекта без несоразмерного ущерба), в то же время такой объект не будет относиться к недвижимому имуществу, поскольку отсутствует “самостоятельное функциональное назначение объекта”, соответственно, отсутствуют качества самостоятельного объекта недвижимости.
По вопросу о тождественности понятий “объект капитального строительства” и “объект недвижимости” остается актуальной позиция ВАС РФ, выраженная в Постановлении Президиума ВАС РФ от 24.09.2013 N 1160/13 по делу N А76-1598/2012, где указано следующее.
Термин “объект капитального строительства” является специальным понятием градостроительного законодательства, поэтому он не может подменять собой правовую категорию “объект недвижимого имущества”, имеющую иную отраслевую принадлежность, объем и содержание.
Такой вывод был сделан в отношении регистрации права собственности на ограждение на фундаменте. Суд указал, что в связи с отсутствием у ограждения качеств самостоятельного объекта недвижимости право собственности на него не подлежит регистрации независимо от его физических характеристик и наличия отдельных элементов, обеспечивающих прочную связь этого сооружения с соответствующим земельным участком. Ограждение не имеет самостоятельного хозяйственного назначения, не является отдельным объектом гражданского оборота.
Особенности устройства фундамента
Устройство котлована (СНиП 3.02.01-87 регламентирует этот процесс) после завершения данного этапа предусматривает закладку основания. Если речь идёт о ленточной конструкции, то на дно котлована укладывается подушка, которая будет обеспечивать надежность, долговечность и прочность здания. В качестве неё выступает бой кирпича, щебень или песок. Можно использовать еще и гравийную подушку. Ее толщина составляет 200 мм или больше.
Если речь идет о песке, то для его уплотнения используется холодная вода. Сверху закладывается щебень или бой кирпича. Верхний слой подушки должен получиться максимально ровным, для проверки этой характеристики нужно использовать уровень. Закладывая подушку, вы должны обеспечить гидроизоляцию, для того чтобы при затвердевании бетона влага сохранялась максимально долго.
Устройство фундамента в котловане на следующем этапе предполагает установку опалубки и заливку бетона. Однако для начала необходимо осуществить армирование. Опалубка выполняется из досок или металлического профиля. Можно использовать любые подручные средства, главное, чтобы поверхность изнутри была ровной, ведь это скажется на внешнем виде бетонной конструкции.
На этом этапе предусматриваются отверстия, например под водопровод, вентиляцию и канализацию. Для этого в указанных местах перед заливкой устанавливаются трубы соответствующего диаметра. Заливка бетона выступает в качестве заключительного этапа. Для этого подготавливается раствор из цемента, щебня и песка. Рекомендуемые пропорции: 1: 3: 3.
Земляные работы при устройстве фундамента.
Земляные работы проводятся непосредственно перед началом возведения фундамента. При этом на руках уже должен быть проект, на объект доставлены все материалы, собраны секции арматуры каркаса и щиты опалубки.
● Перед земляными работами должны быть завершены работы по устройству временного дренажа, а контур будущего котлована очерчен песчаной полоской. Траншеи, находящиеся в процессе разработки, не должны быть открытыми продолжительное количество времени.
● Траншею для ленточного фундамента неглубокого типа вполне по силам выкопать вручную, при этом структура напластования естественного грунта нарушается в значительно меньшей степени и нет необходимости в обратной засыпке. Сама монолитная лента фундамента делается без использования заглублённой опалубки прямо в грунте. В случаях, когда проект предполагает наличие подвальных помещений, придётся выкапывать сплошной котлован с применением спецтехники. Если фундамент будет покрываться гидроизоляцией, а основание довольно рыхлое и осыпание неизбежно, то выемка грунта производится на 20 см шире фундамента, зачастую с откосами. Когда котлован серьёзных размеров и со сложной конфигурацией, а его производство предусматривает какую-либо технику и сложные манипуляции, то пространство между стеной грунта и фундаментом необходимо сделать не меньше 60 см с обеих сторон.
Земляные работы для ленточного фундамента.
● Специальная землеройная техника используется в два этапа. На первом этапе производится черновая разработка, а на втором устраняются недоборы. При устранении недоборов постоянно идёт проверка глубины выемки грунта. Бывают случаи, когда стоит оставить защитный слой грунта на стенках и на дне траншеи — обычно не более 15 см. Но сечение котлована или траншеи выполняется до расчётных значений ручным способом.
● Когда произошёл перебор во время выемки грунта, исправить данную ошибку можно лишь путём уплотнения родного грунта до состояния естественного или при незначительном отклонении от нормы дно можно выровнять подсыпкой из гранитного щебня с последующей трамбовкой. На практике процедуру уплотнения исполнить в узкой траншее не представляется возможным. В таких случаях будет логичным произвести углубление всей траншеи до уровня перебора. Монолитный ленточный фундамент будет несколько ниже проектных значений и при наличии благоприятных гидрогеологических условий это не будет критично.
Земляные работы при устройстве фундамента.
● Во время выемки грунта из котлована (или траншеи) его объём увеличивается не менее, чем в полтора раза — поэтому стоит заранее предусмотреть места для его размещения. Выбранный грунт размещается на разные стороны котлована на удалении не менее метра от места выемки — в противном случае своим весом он будет оказывать давление на стенки котлована. ● Дно котлована в обязательном порядке делается строго горизонтальным. Измерения глубины производятся через каждые полметра по всему периметру котлована или траншеи. При измерении глубины делается сноска на то, что 10-15 см глубины уйдёт на песчаную подушку под фундамент.
Виды шпунтов и их назначение
В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.
Ларсена
Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.
На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина – от 15 до 23 мм. По краям находятся замочные элементы.
В зависимости от размеров выпускают модели:
- Л4;
- Л5;
- Л-5УМ;
- «Омега».
Чаще других используют модель Л5.
Она обладает такими рабочими свойствами:
- материал ‒ сталь марки СТЗКП либо 16 ХГ;
- ширина профиля ‒ 42 см;
- вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
- нормативная прочность ‒ 800 кНм/м.
Сфера применения:
- возведение гидросооружений;
- фиксация береговой линии водоемов от сдвигов;
- установка защитных стенок на свалках;
- строительство мостов, причалов;
- предотвращение оползня;
- защита стройплощадок от грунтовых вод.
Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.
Порядок работ напоминает монтаж свайного фундамента под забор.
Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.
В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).
Установка проводится на глубину в соответствии с ранее разработанным проектом.
После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.
На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.
При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.
Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.
Из ПВХ
Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.
Стальные
Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.
Среди других преимуществ стальных опор:
- Прочность и устойчивость к механическим повреждениям.
- Удобство демонтажа.
- Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
- Установка вибрационным, ударным способом.
Трубчатые сварные
Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.
Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.
Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.
Среди плюсов:
- Возможность использования в качестве несъемной опалубки.
- Внутрь трубы можно монтировать швеллера, дополнительные балки.
- Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
- Многоразовое применение.
- Долгий срок службы.
- Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.
Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.
Железобетонные
Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.
Монтируются при возведении мостов, причалов, плотин.
Длина железобетонных свай ‒ до 16 м.
Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.
Деревянные
В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.
На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.
Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.
Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.
Крепление стен котлована
Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.
Применяются следующие технологии укрепление стенок:
- Шпунтирование — шпунтовое ограждение котлована из металлопроката:
- из труб, с забиркой из доски либо без неё,
- прокатного профиля, с забиркой либо без неё,
- специализированного шпунта Ларсена.
- Железобетонными конструкциями:
- бурокасательные и буросекущие сваи,
- стена в грунте.
Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.
Шпунтовое ограждение из труб с обвязочным поясом из металопроката
Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.
Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.
Ограждение котлована из шпунта Ларсена
При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.
Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.
Крепление стен котлована буросекущими сваями и грунтовыми анкерами
Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.
Технологическая схема устройства стены в грунте, и последующей разработки котлована
Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.
