Изготовление деревянной лестницы-стремянки своими руками

Самодельные стремянки сложной конструкции

Выше упоминались универсальные стремянки и трансформеры. Сделать самостоятельно их значительно сложнее, однако, если такое желание все же есть, стальной профиль для этой цели лучше не использовать. Для конструкций универсального типа оптимальным материалом будет алюминий, а небольшие трансформеры, превращающиеся в предметы интерьера, удобнее делать из тонких дюралевых трубок. Соединение используется болтовое, можно с анкерными, а не обычными гайками, во избежание самоотвинчивания.

По сути, даже ту стремянку, описание изготовления которой было приведено ранее, можно сделать универсальной, то есть превращающейся в приставную. Если сделать страховочный тросик съемным, одна секция по отношению к другой сможет поворачиваться на 270°, то есть возможно положение, когда все опоры окажутся в одной плоскости. Если разложить лестницу и наварить на внешних сторонах ее ног в районе колена мощные засовы, так, чтобы задвижка была на одной секции, а приемная скоба – на другой, получится надежная фиксация. Останется только при необходимости повернуть одну секцию на 180°, щелкнуть засовами, и у вас в руках будет длинная приставная лестница.

Особенности конструкции

Так как изготовление стремянки вы планируете своими руками, необходимо для начала рассмотреть устройство подобной лестницы. По своей сути это более совершенная модель приставной конструкции. Ее вид и предназначение могут различаться. Простейшие стремянки приспособлены лишь для того, чтобы добираться до верхних ярусов, но не более того.

Существуют более совершенные модели. Например, если уж делать стремянку, лучшего варианта, чем трансформер не найти. Ее можно использовать в качестве раскладной или обычной приставной лестницы. Также трансформер имеет просторную верхнюю площадку, которая служит для обеспечения удобства проведения строительных работ на высоте, то есть играет роль подмостков.

Неоспоримым преимуществом стремянки является то, что такая конструкция очень компактна при своем уровне удобства и эргономичности. Именно поэтому она и пользуются таким успехом по сей день.

Конструкция стремянки по сути представляет собой две соединенные приставные лестницы

Основные этапы работ

Первым делом необходимо будет с помощью болгарки нарезать заготовки — прямоугольные пластины из металла. В них надо просверлить по два отверстия. Потом каждую пластину мастер разрезает пополам.

На следующем этапе необходимо будет нарезать заготовки из круглой трубы длиной по 60 см. После этого привариваем нарезанные ранее пластины к профильным трубам. Круглые трубы вставляем в отверстия и обвариваем.

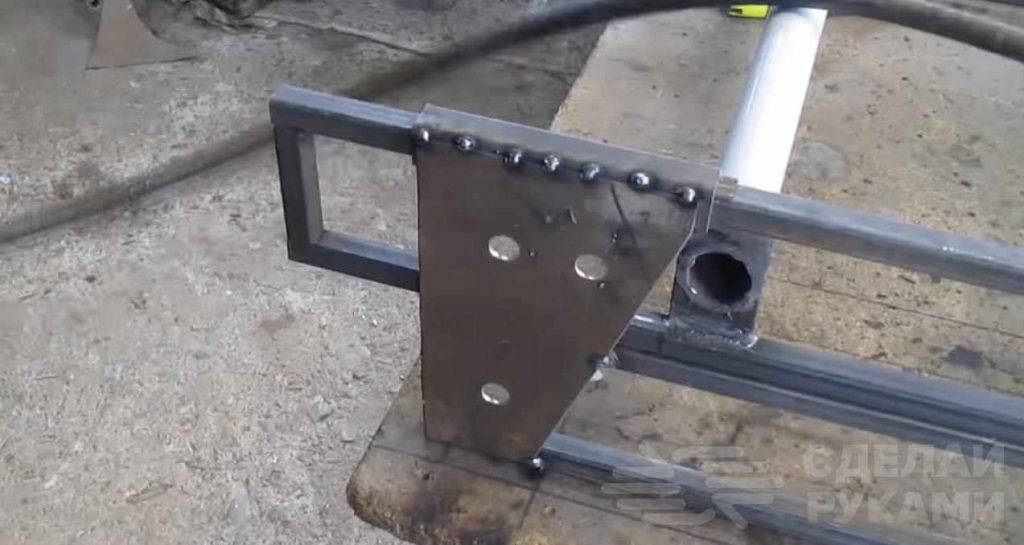

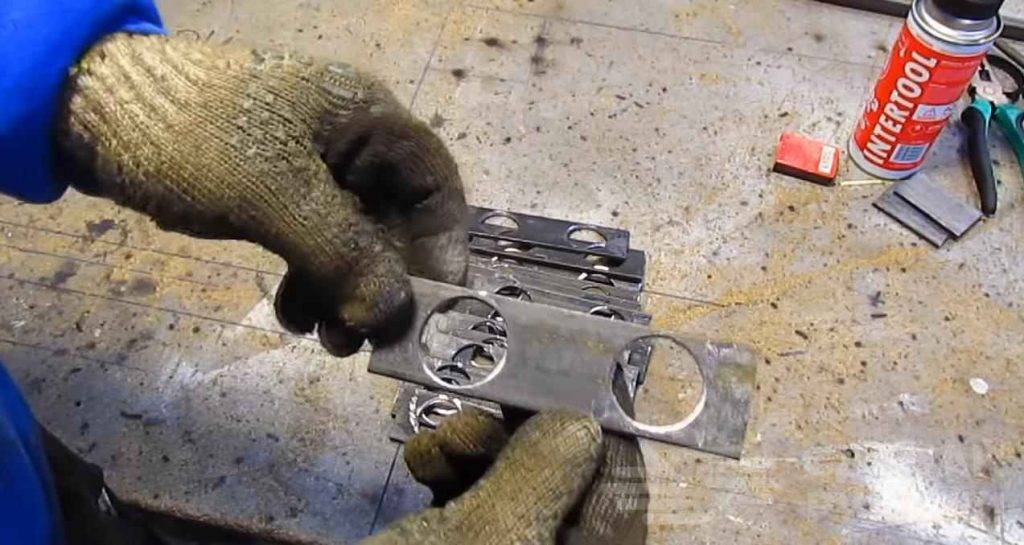

К каждой секции автор приваривает металлические пластины, к которым приварены отрезки профильных труб. Таким образом, одна секция может вставляться в другую.

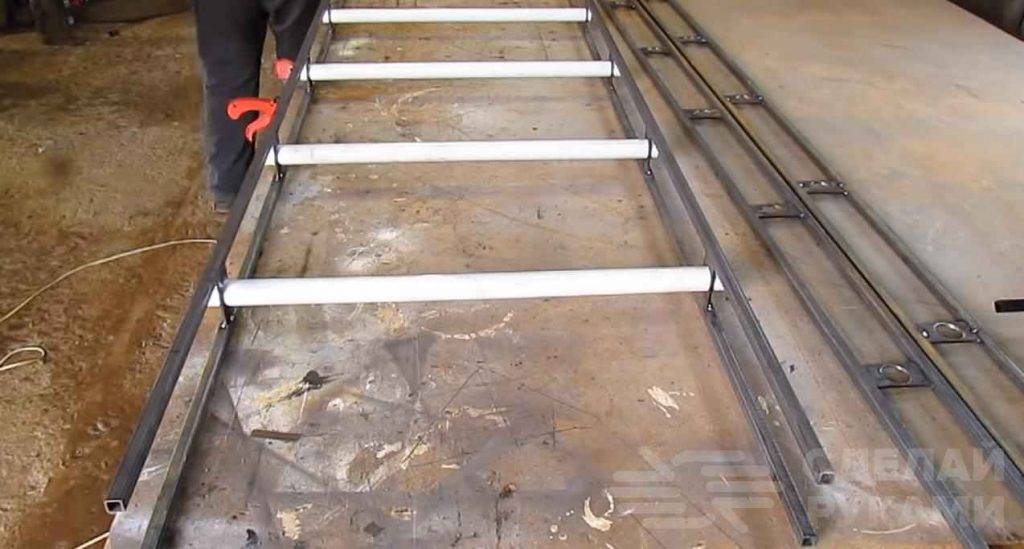

Потом из круглой трубы изготавливаются поперечины. Все детали конструкции надо отшлифовать и покрасить. Подробнее о том, как сделать универсальную стремянку-трансформер из профильной трубы, рекомендуем посмотреть в этом видео.

Чертеж трансформеров и размеры деталей

При изготовлении лестницы-трансформера своими руками можно использовать стандартные размеры (указанные в миллиметрах) заготовок:

Чертеж кресла-трансформера.

1. Для сборки кресла-трансформера нам потребуются:

  • две лицевые стороны, 20 * 270 * 400;
  • две задние стороны, 20 * 325 * 850;
  • три планки на спинку стула, 20 * 50 * 400;
  • заднее сиденье, 20 * 165 * 400;
  • переднее сиденье, 20 * 90 * 400;
  • три прохода, 20 * 120 * 360;
  • шесть планок, 20 * 20 * 95.

2. Сборка трансформаторной лестницы:

  • сиденья 280 * 360;
  • боковые стенки 280 * 620;
  • базы, 280 * 320;
  • базы, 200 * 280;
  • четыре поперечины, 25 * 60 * 360;
  • две опорные планки, 20 * 250 * 60 ;
  • боковые стенки 200 * 230;
  • задняя стенка, 230 * 240.

Рисунок высокой табуретки с лестницей.
3. Высокую табуретку с лестницей соберут:

  • четыре основные ножки, 19 * 100 * 725;
  • две нижние перемычки 19 * 100 * 420;
  • две верхние крестовины 19 * 38 * 180;
  • два высших царя, 19 * 125 * 345;
  • два нижних царя, 19 * 105 * 345;
  • две боковые пластины 305 * 170 * 250;
  • ступенька верхняя, 19 * 270 * 445;
  • четыре средние ножки, 19 * 100 * 470;
  • две перемычки 19 * 100 * 400;
  • две маленькие ножки 19 * 10 * 215;
  • три передних ящика, 19 * 90 * 220;
  • задние ящики 19 * 105 * 300;
  • два прохода, 19 * 180 * 298.

Схема лестничной табуретки с винтовым модулем.
4. Табурет лестничный с винтовым модулем, состоящий из:

  • база сиденья 300 * 580;
  • ступенька верхняя 240 * 520;
  • нижняя ступенька 175 * 450;
  • три высокие круглые ножки, 38 * 571;
  • три средние круглые ножки, 38 * 368;
  • три низкие круглые ножки, 38 * 165;
  • ступенчатая ножка, размеры которой сужаются вниз и составляют: 76 * 165, 57 * 203, 38 * 203.

Чертеж требует тщательной и детальной прорисовки всех элементов изделия. По нарисованным эскизам необходимо подготовить пустые шаблоны.

Металлические приставные лестницы своими руками

Такие лестницы можно купить. Особенно привлекательны алюминиевые изделия. Однако многих хозяев это решение проблемы не устраивает по нескольким причинам. Это:

  1. Цена, которая никак не соответствует себестоимости такой простейшей конструкции. Зачем тратить приличные деньги на то, что можно сделать самостоятельно?
  2. «Чудесное» качество покупных изделий. Очень часто встречаются нелестные отзывы, касающиеся недолговечности легкого металлического «новодела».

Говорят, что сейчас покупные лестницы из алюминия не выдерживают никакой критики. Их «научились» делать так, что изделия (все их элементы) начинают деформироваться после года эксплуатации, или даже раньше.

Материалы, инструменты

Для создания максимально надежной конструкции мастеру потребуется приобрести профильную трубу: для стоек (20х40 мм) и для ступенек — круглую (30 мм). Еще нужно будет подготовить:

  • болгарку, мощную дрель (900 Вт минимум);
  • специальную коронку по металлу (30 мм);
  • диски — шлифовальный, проволочный;
  • растворитель: ацетон, Уайт-спирит:
  • грунтовку: аэрозоль для металла;
  • автокраску: акриловую, алкидную;
  • маркер, рулетку;
  • молоток.

Последнее и главное оборудование — сварочный аппарат. Еще будет необходима крепкая веревка, или пластиковые стяжки для временной фиксации элементов перед сваркой.

Изготовление металлической конструкции

Процесс «созидания» металлической приставной лестницы проходит по такому сценарию:

  1. Сначала размечают стойки. Два профиля прямоугольного сечения укладывают на ровную поверхность вплотную. Элементы выравнивают по нижнему краю, затем размечают маркером сразу оба профиля.
  2. Делают заготовки. Их режут болгаркой так, чтобы разрезы получились идеально прямыми, без малейших перекосов. Опоры снова укладывают вплотную, затем на них, опять одновременно, размечают места для монтажа ступеней. Точно контролируют шаг между ними.
  3. Метка должна находиться в центре круглых перекладин. Потом ее переносят в середину полки, отмеряя 20 мм от края. Однако следят, чтобы обе трубы были выровнены по краю. В найденных точках «ставят жирный крест», который должен быть хорошо виден.
  4. Коронку фиксируют на дрели. Инструмент располагают таким образом, чтобы сверло находилось точно на крестике. После прохождения металла инструмент убирают. Иначе легко повредить противоположную сторону профиля. Аналогично делают остальные отверстия.
  5. Переходят к разметке труб для заготовок-перекладин. Потом профили надежно фиксируют и разрезают, избегая любых перекосов торцов. Готовые элементы шлифуют. Любой заусенец может не дать ступеньке поместиться в отверстие на стойке.
  6. Приступают к монтажу ступеней. Первую тетиву укладывают на пол отверстиями вверх, затем по всей длине вставляют отрезки труб. На их установленные торцы надевают вторую стойку. Для этой операции, скорее всего, потребуется ассистент.
  7. Для фиксации лестницы для сварки используют отрезку веревки или пластиковые стяжки. Затем все ступеньки приваривают к тетивам-профилям. Следят не за красотой, а за качеством шва. Чем он прочнее, тем надежнее получится лестница.

Завершающие штрихи

Окалину сбивают молотком, затем полуфабрикат аккуратно шлифуют. Необходимо контролировать силу, так как излишнее рвение только ослабит сварное соединение.

Чтобы избавить поверхности от любых несовершенств, шлифовку завершают проволочным диском. Последние этапы работ — обезжиривание растворителем, обработка поверхностей грунтовкой и покраска с помощью баллончика (2-3 слоя).

Деревянные приставные лестницы своими руками — операции, не требующие сварочного оборудования, поэтому они более популярны. Если мастер со сваркой знаком хорошо, то лучше сделать супернадежную металлическую конструкцию, которой не страшны любые «нечеловеческие» условия.

Чтобы познакомиться со всеми этапами изготовления более популярной и максимально простой деревянной «помощницы», не будет лишним взглянуть на это видеопособие:

Изготовление стремянок из дерева и металла

Лестница-стремянка пригодится как во время ремонта, так и для многих бытовых нужд: ухода за деревьями в саду, замены лампочек, фасадных работ. Существуют модели стремянок, изготовленные из дерева, металла, варианты с односторонним и двусторонним восхождением. Представленные в продаже недорогие стремянки, как правило, быстро приходят в негодность, а качественное профессиональное оборудование не всем по карману. Ввиду этого возникает необходимость сделать своими руками такую лестницу.

Изготовление стремянки из дерева

Большим преимуществом стремянок является то, что они не требуют дополнительной опоры. Своими руками быстрее и проще сделать модель с односторонним восхождением. Такая конструкция включает в себя лестницу со ступенями с одной стороны и откидной опорный элемент с другой.

Для деревянной лестницы-стремянки нужно заготовить:

  • Сосновый брус размером 40×70 мм
  • Мелкозубую ножовку
  • Отвертку
  • Дрель и сверла (диаметр 5 и 12 мм)
  • Наждачную бумагу
  • Стамеску
  • Угольник
  • Рулетку
  • Карандаш
  • Саморезы по дереву, болты и шайбы.

Древесина, использованная для изготовления лестницы, должна быть без сучков, с четкой структурой волокон. Выбирать следует твердую породу, подойдет бук, береза. Кроме того, материал должен быть хорошо просушенным. Влажная древесина, высыхая, будет деформироваться, что повлияет на устойчивость раскладной лестницы.

Конструкция простой стремянки с односторонним восхождением представляет собой лестницу и опорный элемент, скрепленные подвижным соединением. Для фиксации перекладин на стойках на них нужно сделать запилы на глубину 30 мм. На самих стойках вырезаются пазы. Перекладины закрепляются при помощи саморезов. Чтобы опорный элемент стремянки был достаточно прочным, поперечные перекладины фиксируют на стойке саморезами длиной 65 мм. Готовые составляющие необходимо обработать наждачной бумагой. Не будет лишним пропитать их антисептиком.

Сначала все детали собирают без смазывания столярным клеем и при необходимости подгоняют их. Затем конструкцию снова разбирают, наносят на места стыков клей и собирают отдельно лестницу и опорную часть. При отсутствии столярного клея можно заменить его клеем ПВА. Теперь части лестницы из дерева обрабатывают олифой, а затем покрывают масляной краской. По ее высыхании соединяют лестницу и опору болтами.

Чтобы составляющие стремянки не раздвигались слишком далеко, в подпорках нужно сделать скобы с фиксирующими цепями.

Есть и более простой способ изготовить стремянку из дерева своими руками, который займет значительно меньше времени. Требуется для этого взять две готовые лестницы и соединить их при помощи саморезов. При этом длина саморезов должна превышать размер скрепляемых деталей примерно на треть. Во избежание прокручивания необходимо использовать шайбы. Саморезы должны выступать с противоположной стороны, чтобы была возможность укрепить соединение гайкой.

Изготовление стремянки из металла своими руками

Своими руками можно сделать и металлическую бытовую стремянку. Для ее изготовления понадобится профиль из металла с толщиной стенок 1 мм. Из него нужно изготовить каркас, для максимальной прочности детали соединяют методом сварки, а не с помощью заклепок. На каркасе впоследствии будут закреплены деревянные перекладины.

Чтобы повысить устойчивость конструкции, в основание конструкции из металла монтируют деревянный брус длиной 60-70 см. Такую стремянку можно устанавливать на поверхности, покрытой плиткой или ламинатом. Благодаря складной конструкции ее нетрудно транспортировать и хранить. Вес изделия из тонкостенного профиля получается около 10 кг.

Чтобы сделать конструкцию максимально устойчивой, в основание можно монтировать брус из дерева большей длины. Однако данная конструкция будет устойчивой только на ровной поверхности.

Основные этапы работы

Собрать своими руками небольшую стремянку из дерева несложно. Самый простой вариант — это стремянка деревянная, которая состоит из трех основных частей, соединяющихся деревянными планками. Рассмотрим основные этапы работы более подробно.

В начале работы следует сделать сидение. Оно будет располагаться непосредственно на двух других основных элементах и будет служить не только функциональной частью лестницы, но еще и элементом для соединения отдельных деталей. Для сидения нужно подготовить толстую квадратную или деревянную доску, предварительно ее зашлифовав наждачной бумагой. В том случае, если сплошной доски нет, можно сделать сборное сидение из деревянных планок. Они укладываются параллельно друг другу, а снизу скрепляются другими планками при помощи гвоздей или шурупов.

Теперь нужно сконструировать боковые части лестницы. Каждая из двух частей будет состоять из определенного количества ступеней и двух боковых планок, которые позволят соединить их между собой. Длина ступеней должна быть такой, чтобы сверху на них могло свободно ложиться сделанное ранее сидение. Ширина выбирается примерно такая же, как и ширина боковых планок. В этом случае соединение будет максимально надежным.

Схема изготовления деревянной стремянки.

Далее необходимо соединить ступени и боковые планки между собой. Для этого к планкам прикрепляются по очереди ступени при помощи саморезов или шурупов. При этом следите за тем, чтобы расстояние между ступенями было одинаковое. Дополнительно необходимо скрепить нижнюю часть каждой ступени с боковыми планками при помощи специальных небольших металлических уголков. Аналогично делается и вторая боковая часть стремянки.

Теперь необходимо собрать воедино три основные детали лестницы. Для этого лучше всего использовать толстые болты. Вначале следует поставить боковые части так, как хочется их видеть в результате. Они могут располагаться и параллельно друг к другу, и наклонно. Но учтите, что при параллельном расположении сверху должно помещаться сидение. Практика показывает, что оптимальным вариантом будет наклонное расположение элементов. Также можно расположить одну часть ровно, а вторую — наклонно.

Теперь остается только соединить все это между собой. Для этого необходимо использовать любые надежные элементы крепежа. А чтобы крепление было практически вечным, лучше всего дополнительно подстраховаться и налить небольшое количество эпоксидного клея в отверстия для шурупов или саморезов. Вначале сидение прибивается к основным частям, после чего боковые элементы дополнительно соединяются между собой планками по бокам. Отдельные деревянные доски следует прибить к боковым планкам по краям, соединив их между собой.

В видео показано, как изготовить стремянку самостоятельно:

Все элементы стремянки следует зачистить наждачной бумагой крупной зернистости. Шлифовать дерево нужно до тех пор, пока оно не станет совсем гладким. После этого следует еще раз пропитать его олифой. Через несколько суток, когда лестница высохнет, можно приступать к ее декоративному покрытию краской или лаком для дерева. После полного высыхания декоративная стремянка деревянная может смело использоваться в хозяйстве.

Сделать деревянную лестницу для дома своими руками совсем несложно. Нужно только заранее продумать ее внешний вид и просчитать необходимое количество материалов. Специалисты рекомендуют работать вдвоем, особенно, когда дело касается сборки стремянки.

Деревянная лестница

Чтобы изготовить приставную лестницу из дерева своими руками вам понадобится минимальный набор материалов. Для боковых элементов используются балки с более толстым сечением. Оптимальный вариант – 40х50 мм для стандартной трехметровой конструкции. Ступени можно сделать из планок толщиной 35х40 мм

Обратите внимание на качество древесины: она должна быть однородной, без повреждений и лучин. Перед началом работ обязательно нужно просушить доски

Самый простой вариант приставной лестницы из дерева

Для начала обработайте все детали, чтобы они стали гладкими и ровными. Края боковин нужно подрезать таким образом, чтобы при установке на землю градус наклона составлял около 60 градусов. Такие требования к лестницам предъявляются для удобства и безопасности их пользования.

Затем распилите брус для перекладин на отрезки 40-60 см, в зависимости от желаемой ширины лестницы. Отметьте на тетивах места их установки с выбранным шагом. С помощью стамески необходимо сделать по краям перекладин шипы для будущего крепления в боковины. В тетивах проделайте пазы. Их размер должен быть всего на 2-3 мм больше, чем шипы для прочности сцепления.

Не рекомендуется отклоняться от установленных параметров, так как при большем зазоре ступени не будут плотно закреплены, а при меньшем тетива может треснуть.

Очистите детали от пыли, обезжирьте места соединений. Шипы промажьте клеем и вставьте в первую боковину. Затем на смазанные перекладины насадите вторую тетиву. Плотно прижмите детали. Для большей надежности можно подбить их гвоздями. Не забудьте установить стяжные болты.

Условия изготовления стремянки из профильной трубы

Чтобы металлическая стремянка из профильной трубы прослужила максимально долго, необходимо соблюдать следующие условия:

— Поскольку принцип стремянки предполагает две складывающиеся лестницы, то их габариты не должны быть идентичными

Важно наметить небольшую разницу между их шириной, чтобы конструкция не выглядела хлипкой; Это важно! В результате должен получиться эффект плотного вкладыша

— Чтобы ступени лестниц не затрудняли ее складывание, их необходимо размещать ближе к наружному краю профиля; — Размещение ступеней не должно быть сплошным — верхняя часть стремянки освобождается от них. Здесь следует предусмотреть соединяющий механизм.

Соблюдение этих основополагающих правил поможет сделать конструкцию прочной.

Лестница раскладная


Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

  • Набор материалов для легкой переносной лестницы, в двух экземплярах
  • Дверные навесы продолговатые, 2 шт.
  • Фанера 34х50
  • Болты м6 длина 75мм, 4 шт.
  • Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
  • Болты длиной большей чем толщина фанеры, 5 шт.
  • Саморезы 55мм, 4 шт.
  • Уровень
  • Уголок мебельный продолговатый, 2 шт.
  • Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.


В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.


В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.


К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.


Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.


На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.


Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.


Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

Установка ступеней и перил

Ступеньки можно монтировать сразу на косоуры. Также можно использовать дополнительные детали из дерева – кобылки. Крепить ступени можно гвоздями или шурупами.

Рекомендуется использовать кобылки треугольной формы для повышения прочности конструкции. Они монтируются посредством шкантов, поэтому заранее нужно сделать соответствующие пазы. Для монтажа кобылок в косоурах нужно предусмотреть пазы необходимой формы. Крепить детали нужно клеем и шурупами.

После монтажа ступенек можно переходить к креплению перильной балясины. Смонтированную конструкцию желательно покрыть защитным лакокрасочным материалом. Это защитит изделие от негативного воздействия влаги и вредителей.

Складная лестница своими руками

Перед тем, как сделать складную лестницу, необходимо определиться с габаритами конструкции и местом ее нахождения. Имеется в виду, на улице будет находиться лестница или в помещении.

Произведите замеры потолка, его высоту. Выпишите на листе бумаги все мелкие детали: параметры перил, ступенек и так далее.

На чертеже ниже изображена схема расположения нашей чердачной лестницы. В данном случае она будет крепиться к стене, а не к потолку.

Материалы для изготовления складной лестницы своими руками:

  • для косоуров понадобятся 2 бруса длиной 3 м.;
  • 2 бруса соответствующих ширине лестницы;
  • 4 металлические дверные петли;
  • доски;
  • бруски из дерева для проступи.

Технология изготовления складной лестницы своими руками:

  1. Измерьте расстояние от потолка до пола, а также угол наклона лестницы. К примеру: высота – 2,4 м, угол – 30 о. Вычислив суммарную длину конструкции, длина получилась равной 2,9 м.
  2. Вы можете изготовить лестницу самостоятельно, а можно воспользоваться уже готовой или лестницей б/у. В таком случае необходимо распилить деревянную лестницу на двое. Нижняя часть должна быть короче верхней, так лестницу будет удобнее складывать. Обрежьте примерно 2/5 от общей длины.
  3. Под проемом в потолке закрепите 2 коротких бруска, которые должны соответствовать ширине имеющейся лестницы. Соедините эти бруски петлями и после этого, ко второму бруску, который находится ближе к стене, прикрепите верхнюю часть (половину) лестницы.
  4. Чтобы конструкция была прочнее, по диагонали скрепите ее брусками.
  5. К верхней секции при помощи металлических петель присоедините нижнюю секцию, которая короче. Внимательно крепите петли и проверьте, чтобы лестница складывалась в правильную сторону.
  6. Итак, наша лестница складывается. Сложите ее вдвое и закрепите ее на стене крючком. Причем крючок необходимо крепить к нижней части сложенной и приставленной к стене лестницы. Петлю прицепите на косоуре, выше места распила.
  7. Во избежание скольжения ступенек, сделайте на них резиновые прокладки.
  8. Простая складная лестница для чердака готова. Ее основной недостаток – это внешний вид, так как все крепежи и бруски видны на поверхности. Но все же такая лестница является удобным средством для комфортного подъема на чердак и спуска с него.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

  • электросваркой;
  • болгаркой;
  • дрелью;
  • обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
