Как сделать кирпичный мангал своими силами?

Как выбрать кирпич для постройки

Для постройки мангала необходимо использовать огнеупорный кирпич, который хорошо выдерживает высокую температуру. Подойдет шамотный, динасовый или другая разновидность

Важно, чтобы она соответствовала ГОСТу 8691-73. Изделия, изготовленные по этому нормативному документу, способны выдержать нагрева до 1 000 о С, так что их прочности хватит с запасом

Если есть желание сэкономить, можно возвести из огнеупорного кирпича только жаровню и части конструкции, которые близко к ней прилегают. Все остальное можно построить из обычного силикатного.

Основные детали строения мангала из кирпича

Невзирая на современное многообразие дизайнов жаровен, можно выделить самые основные детали, которые найдутся в любом варианте конструкции:

• основа. Это необязательно должен быть надежный фундамент. Иногда может хватить и небольшой площадки, которая посыпана песком либо гравием. Однако, с учетом особенностей климата нашей страны, гораздо надежнее будет сделать бетонную основу;
• опоры. Простейшие варианты мангалов обычно выстраиваются трехсторонними – задняя стенка и две по бокам. Боковые стенки становятся поддержкой для колосника, а задняя – прикрывает угли и шашлыки от ветряных порывов. И дополнительно объединяет боковые стенки, таким образом, придавая строению дополнительную устойчивость;
• решетки для топлива (древесины, углей), а также еды. Место для топлива чаще всего – решетка с поддоном. Последняя деталь предназначается специально, чтобы там собиралась вся зола, и убрать ее при необходимости совсем нетрудно. Решеток для еды может быть от одной до трех по желанию владельца;
• столешница. Шашлык и другие блюда, которые нередко готовят в жаровне, часто в процессе поливают маринадом, различными соусами, что-то добавляют в соответствии с рецептом. Столешница рядом с мангалом – не обязательная деталь, но она может стать удобным дополнением, если в пределах досягаемости нет разделочного стола.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

• Мастерок.
• Резиновая киянка.
• Таз или корыто.
• Строительный миксер или лопата для перемешивания.
• Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
• Рулетка.
• Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

• Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
• Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

1. Удаление лишних предметов, растений, элементов благоустройства.
2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

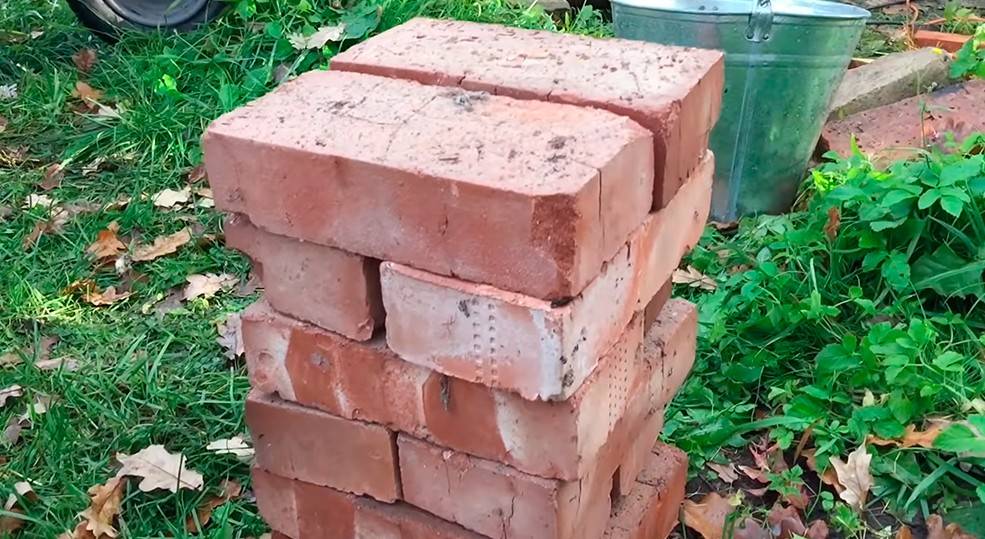

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

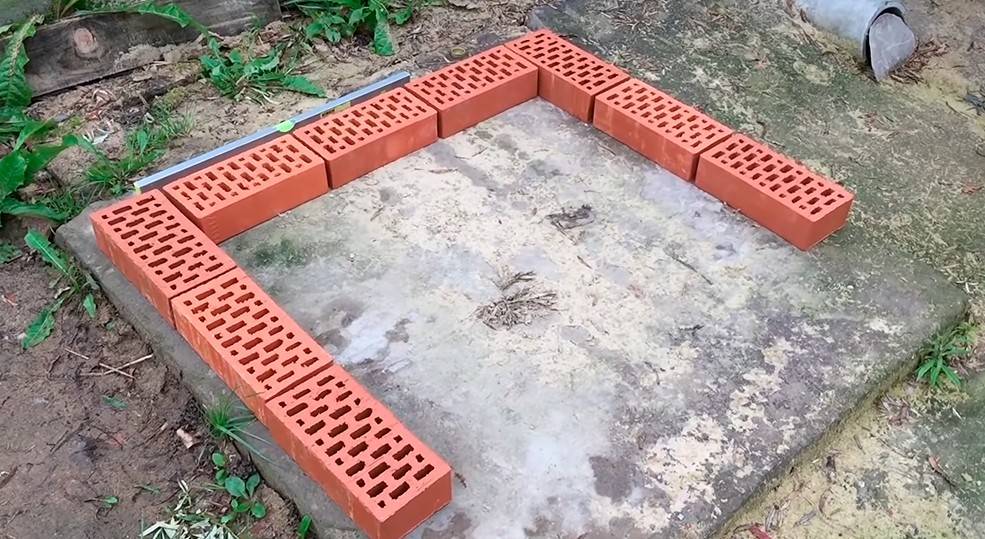

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

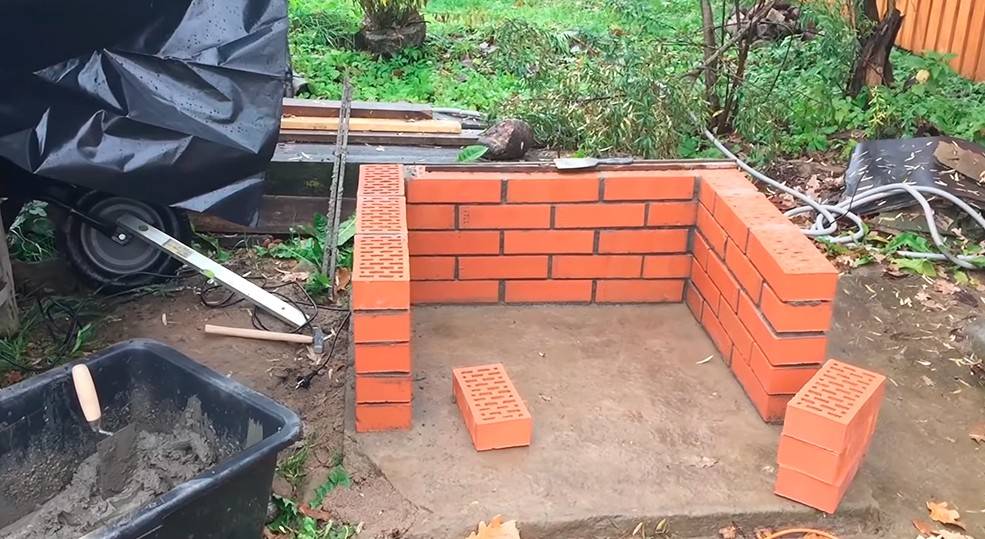

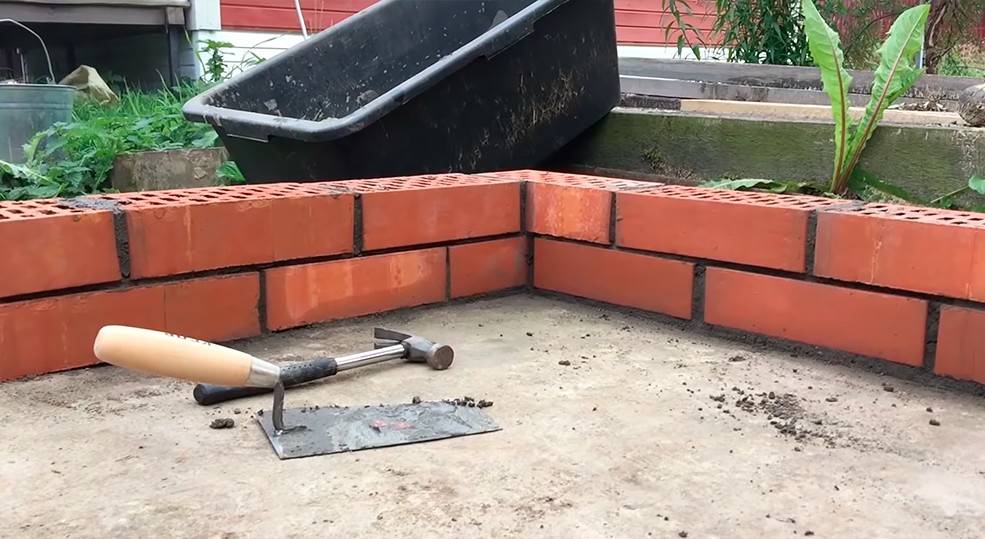

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

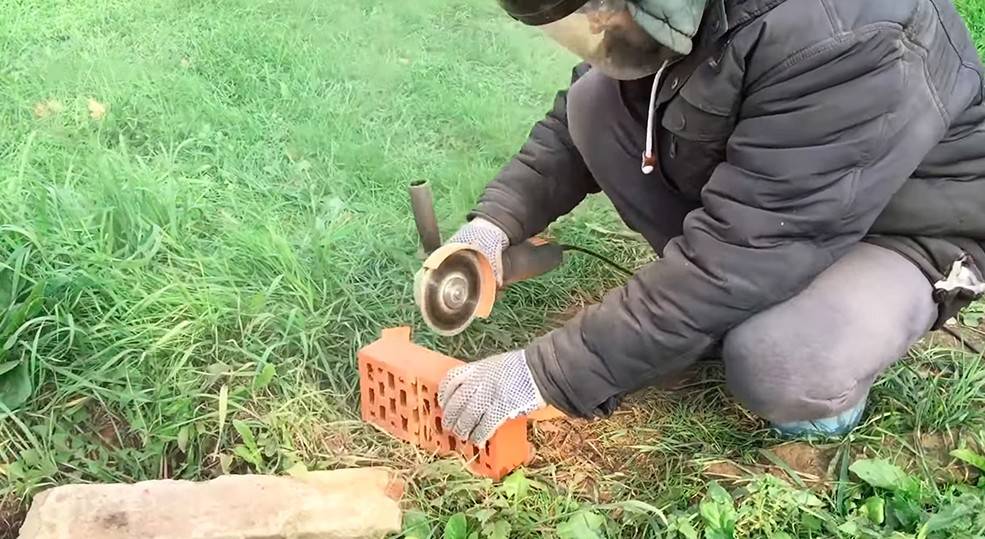

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

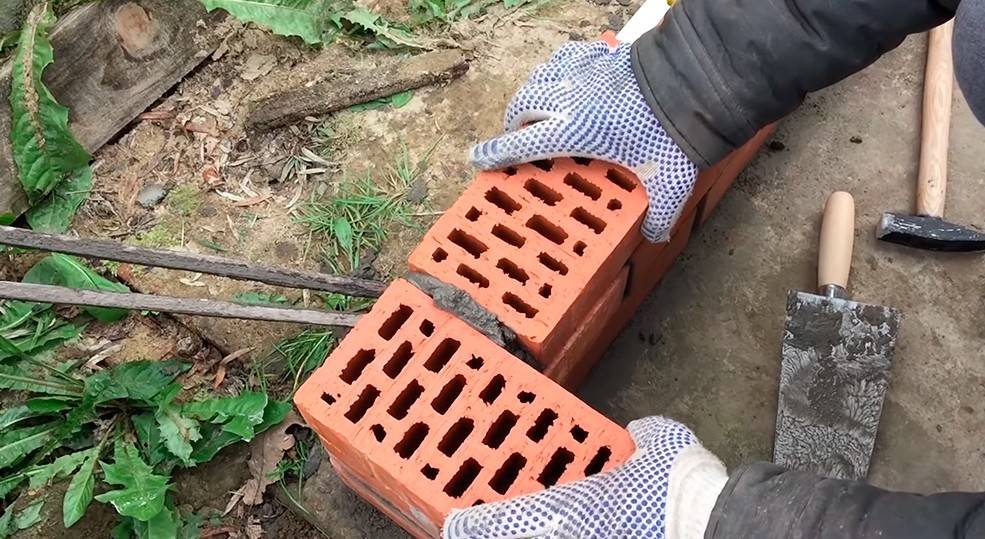

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

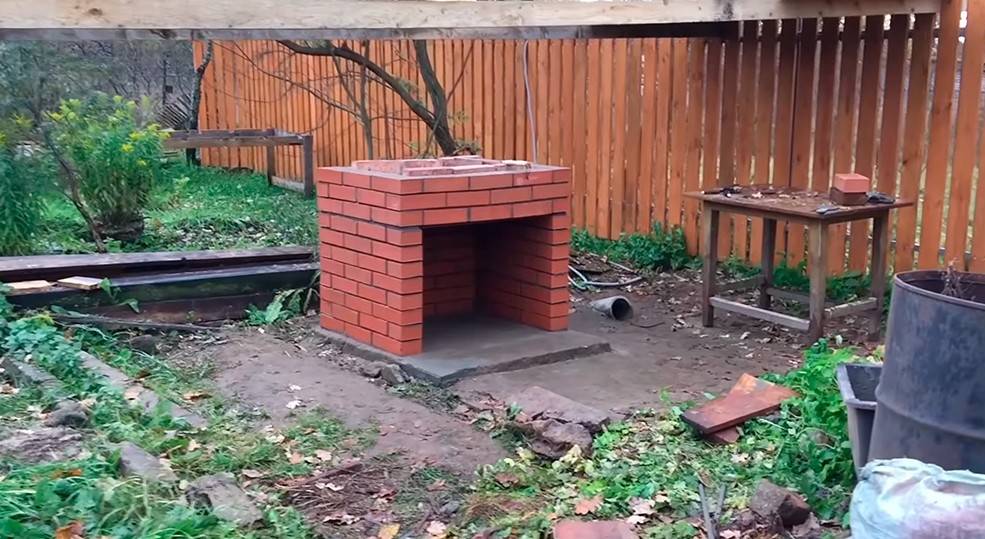

Все, наше основание готово. Мы положили восемь рядов, основательно научились это делать на последних трех рядах.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

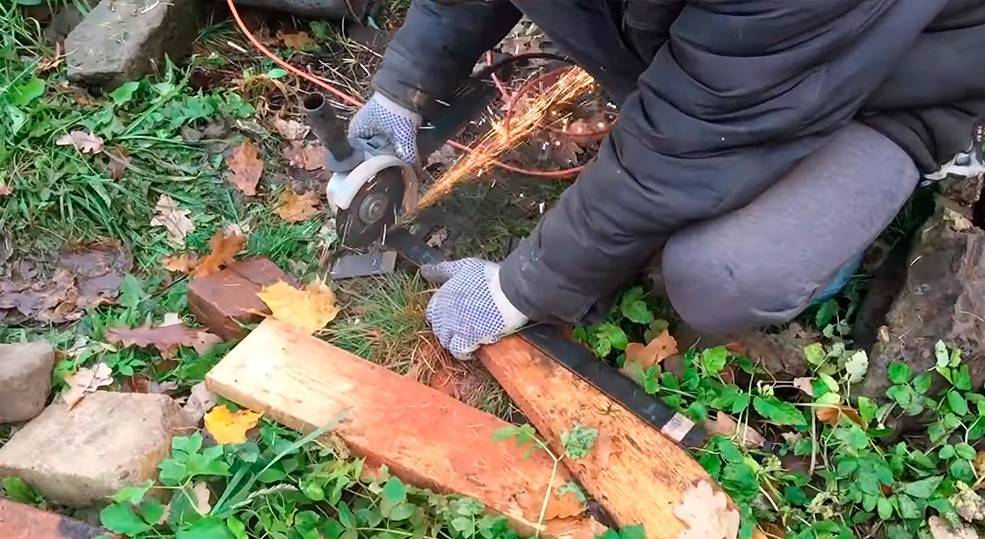

Режем металлический уголок.

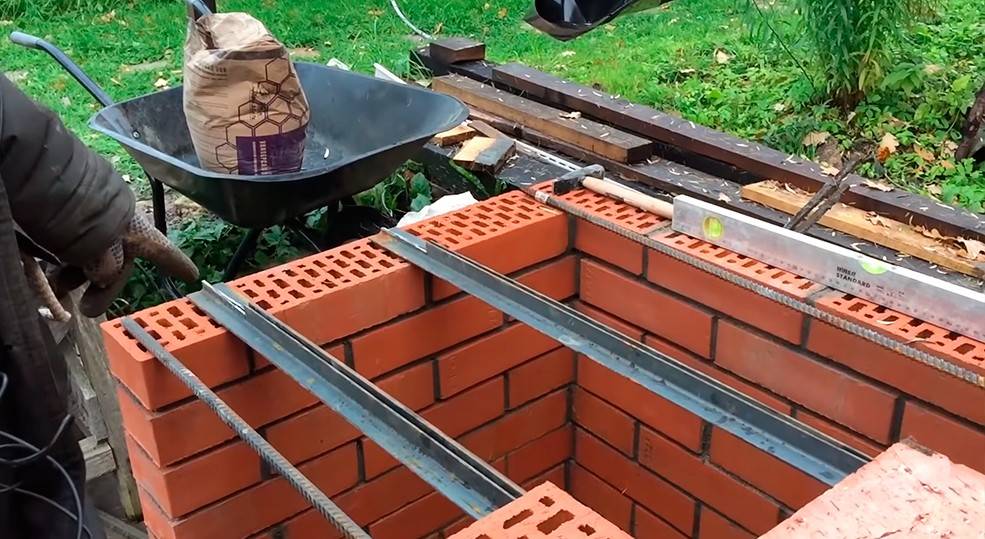

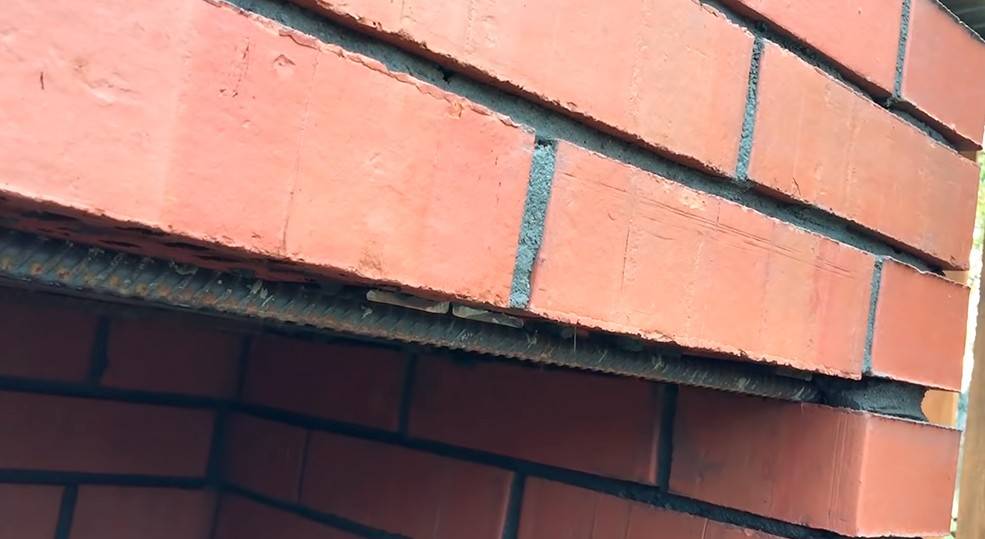

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Продолжили выкладывать новый ряд.

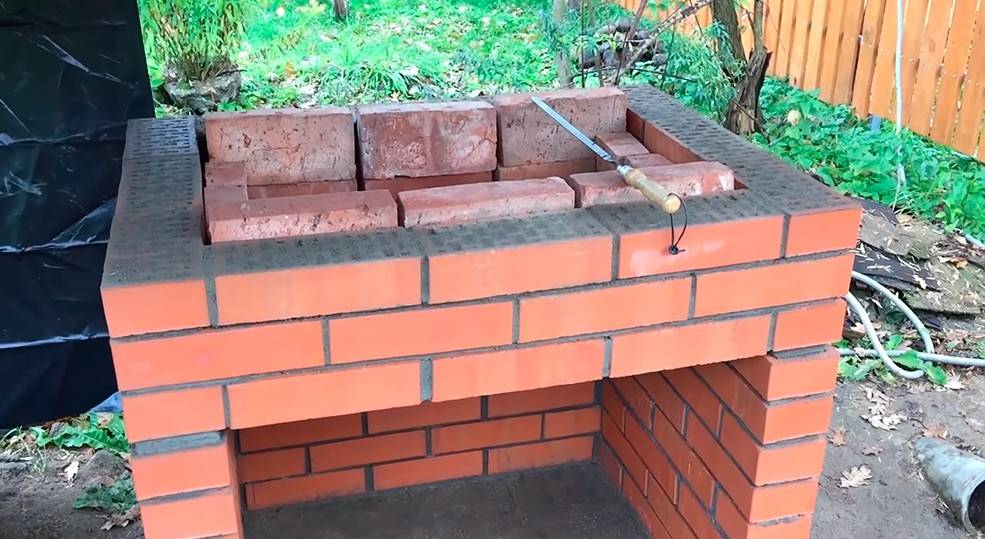

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

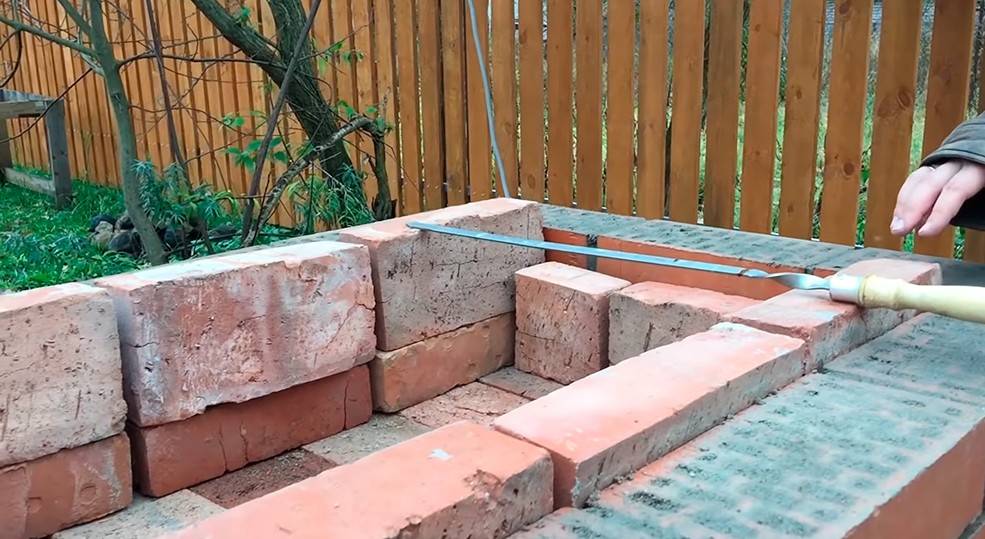

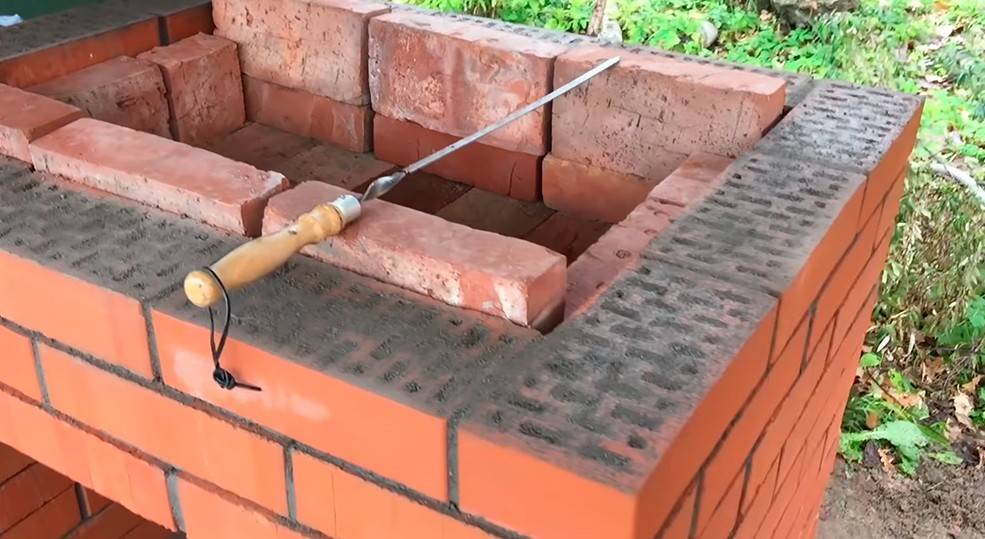

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

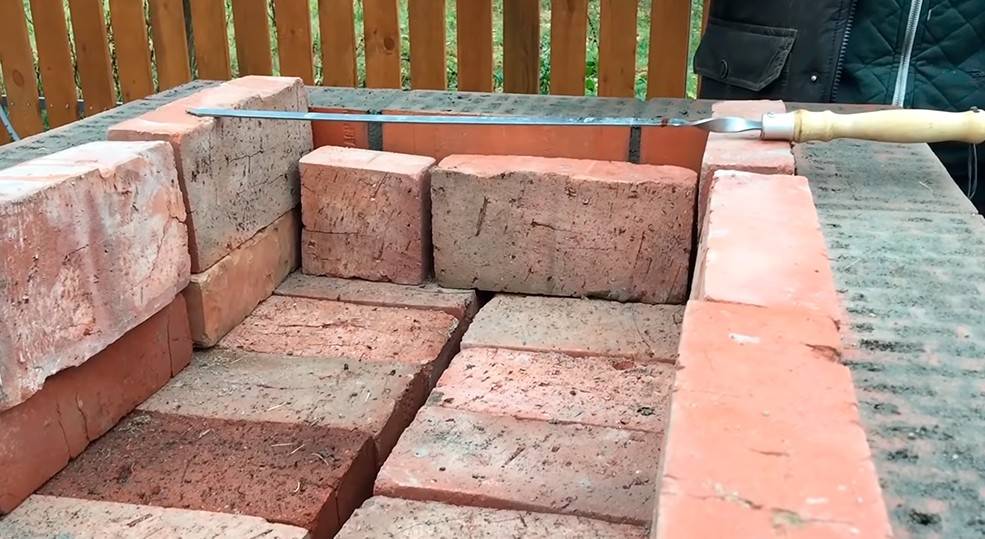

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

• ширина – 70 см;
• высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
• глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть.

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

• листовая сталь толщиной минимум 1,5 мм;
• молоток;
• сварка;
• клепальный аппарат;
• болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

1. Из листа металла вырезают детали нужной формы и размера.
2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
3. Изготавливают из металлического листа трубу высотой 2 м или выше.
4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

Проектирование работы

Сначала нужно выбрать место, где будет возведен мангал из кирпича своими руками. Оптимальным вариантом будет решение поставить его рядом с летней беседкой. Являющийся продолжением этого строения мангала из кирпича, фото которого представлено в галерее (в последней части статьи), позволяет максимально удобно и комфортно доставлять готовые блюда к столу.

Не стоит устанавливать кирпичные стационарные мангалы под деревьями, рядом с деревянными постройками и прочими объектами, которые легко возгораются. Даже если обложить вокруг них тротуарную плитку, то при сильном ветре случайная искра может стать причиной пожара. Строить мангал своими руками нужно на достаточном удалении от забора, чтобы на продукты не летела пыль от проезжающего мимо автотранспорта.

Проектирование следует начать с составления схемы участка. С ее помощью можно подобрать оптимальное место для строительства. На рисунке указываются такие вспомогательные сооружения, как разделочные и обеденные столы, навесы и козырьки, дровяники и мангальницы.

Кликните для увеличения схемы

Планируя размеры топки, не следует гнаться за рекордными габаритами. Вполне достаточно длины 60-80 см и ширины 45-50 см. Этого вполне достаточно, чтобы уложить десяток шампуров с мясом или пару решеток барбекю. Большой объем топки приведет к излишнему расходу топлива и сильному жару, который усложнит процесс приготовления пищи. Оптимальным форматом для стационарного очага является соотношение 4 кирпича по ширине, 2 по глубине и 8-10 (до топки) по высоте.

После того как выбрано место для барбекю, составляется проектная документация этого сооружения.

Необходимо подготовить такие расчеты:

• размеры и конструкция фундамента;

• кладочные чертежи стенок и дымохода;

• порядовка кладки по секторам;

• описание всех этапов работы;
• расход материалов и смета строительства;
• перечень необходимых инструментов и оборудования.

Вот вам ещё схема простого кирпичного мангала.

После проверки всей технической и расчетной документации составляется пошаговая инструкция, которой нужно будет придерживаться, возводя мангал из кирпича своими руками, видео урок в этом хорошо поможет.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
