Что такое мансардное окно-балкон, виды, особенности установки

Как правильно монтировать?

Мансардные окна на балконе крепятся при помощи уголков и шурупов-кронштейнов. Каждая модель имеет индивидуальную инструкцию, которая помогает облегчить монтаж.  Важную роль играет то, как выполнена теплоизоляция конструкции, а также ее гидроизоляция. При появлении мостиков холода конструкция может начать промерзать, а этого нужно избегать.

Применять монтажную пену не рекомендуется, этот материал достаточно хрупок и разрушается примерно за год под воздействием солнечного света и влаги.

Чем лучше коробка прижата к стропилам, тем меньше возможностей для холода пробраться внутрь помещения.

Установка мансардных окон-балконов

При установке мансардных окон-балконов придерживайтесь нескольких правил:

  • Для крепления систем используйте мощные шурупы и уголки-кронштейны. Применение монтажной пены строго запрещено, т.к. материал разрушается под воздействием солнечных лучей, воды, ветра, механических нагрузок.
  • Во время установки обеспечьте надежную теплоизоляцию, чтобы в период эксплуатации не пришлось столкнуться с холодом, сквозняками.
  • Раму плотно прижмите к стропилам. Зазоров быть не должно, иначе сквозь щели в дом будет проникать холодный воздух.
  • Стропила защитите слоями паро- и гидроизоляции. Эта система напоминает слоеный пирог.
  • Если кровля недостаточно утеплена, исправьте недочеты теплоизоляции во время монтажа трансформера.
  • Рамы устанавливайте по уровню, строго следуя рекомендациям производителя. Окончательное закрепление конструкции и монтаж теплоизоляции возможны только после регулировки рамы.
  • После установки системы позаботьтесь о качественном водоотведении, дренаже, чтобы осадки не испортили конструкцию. Добросовестные производители комплектуют свои модели всеми необходимыми элементами.

Окно-балкон можно установить самостоятельно, но лучше доверить работу монтажникам компании-продавца. Правильно определить способ крепления могут только специалисты. Так, на крышу с черепицей конструкцию крепят с помощью обрешетки, а для других кровельных материалов она не нужна.

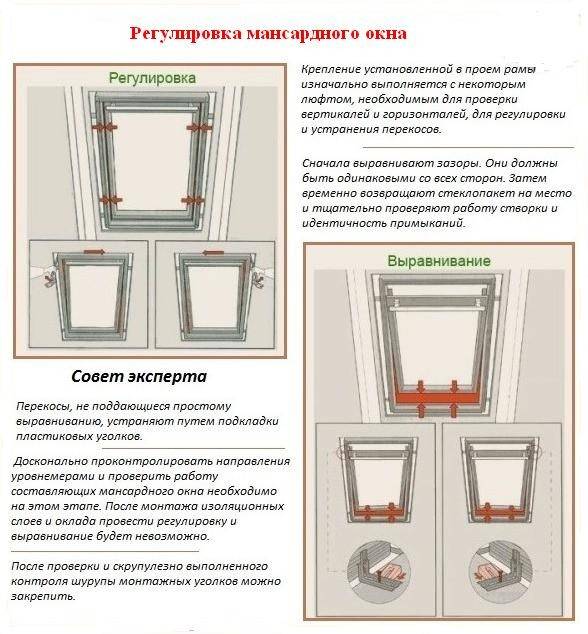

Советы специалиста по регулировке и выравниванию

В случае самостоятельной установки нельзя гарантировать безопасность использования и долговечность конструкции. Велика вероятность, что придется демонтировать раму и ставить заново, а это серьезные расходы.

Мансарда с окном-балконом превращается в теплое комфортное помещение с аккуратной мини-террасой. Здесь можно устроить спальню, домашний кабинет или детскую комнату. Главное, правильно подобрать конструкцию и не экономить на оплате услуг монтажников. Тогда рамы надежно защитят от холода и ветра, а компактный балкон станет уютным местом отдыха.

Преимущества окон-балконов Велюкс

Подходят для крыш с уклоном скатов 35-55° (конкретные показатели могут различаться в зависимости от производителя и модели);
Оригинально и красиво дополняют не только наружную кровельную конструкцию, но и интерьер внутренних помещений;
Функциональная двустворчатая конструкция: при закрытой нижней створке это классическое мансардное окно, при открытой – комфортный и безопасный балкон. В сложенном виде боковые поручни не создают помех внутри помещения и не портят общий вид окна;
Возможность сочетания с другими типами мансардных окон. Это позволяет создавать наиболее удобные комбинированные варианты из 2-3 секций, идеально подходящие для кровель различной конфигурации;
Великолепные эксплуатационные характеристики: стеклопакеты надежно удерживают тепло; внешнее стекло легко очищается, выдерживает любые стандартные нагрузки (снег, град, падение веток и т.п.), устойчиво ко взлому. Внутренний слой представляет собой так называемый «триплекс» (подобное стекло используется в автомобилях), безопасный для людей в случае возникновения форс-мажорных ситуаций;
Для установки мансардного окна-балкона используются специальные термо-гидроизолированные, паропроницаемые оклады, которые исключают возможность попадания внутрь помещения влаги и холодного воздуха при закрытых створках

Благодаря им в окнах-балконах практически отсутствуют «мостики холода», что особенно важно в осенне-зимний период;
Удобный и простой монтаж. Можно выбирать глубину размещения конструкции относительно плоскости кровельного покрытия;
Возможность использования различных аксессуаров: штор, рольставней, жалюзи, автоматизированных приводов и т.д

Отдельные модели оборудованы специальными клапанами, обеспечивающими вентиляцию внутри стеклопакетов и препятствующими возникновению конденсата.

Простота очистки стекол в окне-балконе Велюкс достигается за счет специального покрытия. Под воздействием солнечных ультрафиолетовых лучей и обычной воды (прежде всего, атмосферных осадков) большинство загрязнений устраняются без дополнительного вмешательства. В особо сложных случаях стеклянную поверхность легко можно помыть, находясь внутри помещения, без выхода на крышу.

Специфика скатной кровли заключается в том, что любой элемент, встраиваемый в нее и нарушающий целостность кровельного покрытия, должен быть идеально проработан относительно герметичности. В противном случае, высок риск нарушения теплоизоляции и утраты герметичности мансарды. Каким бы красивым и оригинальным ни было архитектурное решение, если оно ведет к возникновению сквозняков и протечек, вряд ли им кто-то захочет пользоваться. Чем сложнее предполагаемая конфигурация кровли, тем ответственнее нужно подходить к ее проектированию и строительству. Любой стык, проем, надстройка – это потенциально слабое место, которое в процессе эксплуатации испытывает повышенные нагрузки, связанные с перепадами температур, ветром, осадками и иными факторами. Кроме того, более сложным становится процесс монтажа обрешетки и кровельного покрытия. Выносные элементы, консоли, балконы, лоджии требуют серьезных расчетов и немалых финансовых вложений.

Исходя из этих соображений, многие сознательно упрощают кровельную конструкцию, ограничиваясь простой двускатной крышей и небольшими окнами на фронтонах. В значительной степени это уменьшает количество вариантов планировки подкровельного пространства и снижает уровень естественного освещения в мансардных помещениях. В такой ситуации использование мансардного окна-балкона Velux – идеальное решение. Но далеко не все российские домовладельцы и даже строители знают об этом надежном и функциональном изобретении.

В компании «Строймет» Вы можете купить недорогие и надежные модели окон-балконов от ведущих европейских производителей. Они не только обладают всеми достоинствами мансардных окон, но и дают замечательную возможность оборудовать Ваш дом небольшим уютным балконом без существенных затрат и изменения стропильной конструкции. Помимо практической пользы (хорошее освещение и проветривание) Вы получите и нечто большее: оригинальное интерьерное решение и замечательный вид на свой участок. Продукция датской фирмы VELUX и польской компании FAKRO – это гарантированное качество и выгодные цены.

  • Монтаж окладов Fakro ELx
  • Монтаж окладов Fakro ESx
  • Монтаж окладов Fakro EHx, EZx
  • Монтаж мансардного окна на стропилах
  • Монтаж распашного мансардного теплоизоляционного окна
  • Утепление мансардного помещения
  • Fakro – вопросы и ответы
  • Окно-балкон: специфика и преимущества

Главная > Информация > Мансардные окна >

Разновидности

Есть четыре типа конструкций такого вида.

Фронтонный

Конструкция на стороне фасада. Может быть выступающим или встроенным (как лоджия). Во втором случае балкон заберет часть мансарды, уменьшив ее. Сделать фронтонный балкон можно только во время строительства второго этажа. Стропила для крыши должны быть висячими.

Фронтонные — которые возводятся на передней части мансарды

Поскольку фронтонные модели обычно не остекляют, важно позаботиться о гидроизоляции. Стена, которая отделяет мансарду от пристройки, не должна быть тяжелой

Иначе высокая нагрузка на плиту приведет к разрушениям.

Кровельный

Это ниша в скате крыши, огороженная стенками, перилами и козырьком. Площадь такой конструкции ограничена объемом выреза в кровле. При этом пристройку углубляют так, чтобы выход был достаточной высоты для среднего человека.

Отличие кровельных балконов в том, что их площадь ограничена размером выреза в крыше

Торцевой

Можно сделать только во время строительства самого дома. В области крыши оставляют открытое место – проем. В этом месте возводят стену, где будет выход на балкон. Окон у подобной конструкции нет. Однако можно сделать стеклянную дверь, которая будет запускать свет в помещение.

На незакрытых участках устраивают пол балкона, а также боковые и переднее ограждение

Современные конструкции

К таким относят балкон-окно. Есть два его варианта: статичный и выдвижной. В первом случае в крыше делают пол-площадку, выходом на которую будет большое окно.

Окна-балкон – относительно легкий способ организовать прямой выход на свежий воздух из дома

При выдвижном варианте окно разламывается: нижняя створка выдвигается вперед и трансформируется в площадку с перилами, а верхняя часть открывается вверх и служит крышей.

Оборудовать такой балкон можно лишь на крыше с наклоном в пределах 35°-53°

Оконные створки устанавливают между стропилами, чтобы сохранить целостность стропильной системы. Чтобы сделать балкон больше, можно установить рядом два окна.

Наиболее простой в реализации вариант – фронтонный тип.

Проектирование лоджии в кровельной части

Проекты одноэтажных домов с мансардой и лоджией в кровельной части у владельцев загородных домов также достаточно популярны. Чаще всего на скате обустраивается заглубленная балконная конструкция. Такой проект также можно скачать в интернете или составить самостоятельно.

В последнем случае следует учитывать то, что:

  • Расположенную над будущей террасой часть крыши не обшивают кровельным материалом;
  • Под балки перекрытия берут достаточно толстый брус (минимум 150 х 100 мм);
  • В образовавшимся проёме сначала устанавливают каркасно-щитовую перегородку. Такой вариант считается наилучшим, из какого материала бы не был возведён сам дачный или жилой дом. Далее собираются щитовые боковые стенки;
  • Образовавшуюся «пристройку» оборудуют крышей. Для такого каркасного балкона нужно использовать тот же материал, которым обшивалась и сама кровля дома.

    Чертёж дома с мансардой, все размеры указаны в миллиметрах

Площадь кровельная терраска может иметь любую. В данном случае все зависит от кв. метров самой мансарды. Поскольку скаты дома — конструкции обычно довольно-таки габаритные, даже, к примеру, у не слишком большого дома 6х9 м, гармоничнее всего на крыше будет смотреться достаточно длинная лоджия, например, на 150 см.

Стандартные размеры мансардных окон

мансардные окна фото

Монтаж должен проводиться на крышах с уклоном от 15 до 90. Производители предлагают от 6 до 14 стандартных размеров. В остальном отличия касаются:

  • материала изготовления;
  • варианта открывания створок;
  • комплектации фурнитурой;
  • типа стеклопакета.

Рейтинг производителей на нашем рынке состоит из 3 компаний:

  • Велюкс (Дания). В отрасли с 1941 года.
  • Факро (Польша). Компания работает с 1986 года и смогла с обычной столярной мастерской, превратится в ведущего производителя.
  • РОТО (Германия). Предприятие установило удовлетворило потребности 500 миллионов людей и в отрасли более 80 лет.

Стандартный минимальный размер 55Х78 см, максимальный 114Х140 см. У каждого производителя своя линейка:

ширина, смвысота, смориентировочная эффективная площадь освещения, м2VeluxFAKROROTO
1141401,16+++
134980,92+
1141180,95+++
941400,92+++
941180,75++
781600,85++
781400,73++
781180,59++
78980,47++
741600,83+
741400,70+
741180,50+
74980,40+
661180,47++
66980,38+
651400,39+
651180,38+
55980,29+
55780,22++
54980,21+
54780,20+

Виды

По типу используемого материала выделяют следующие:

  1. Деревянные, со створками и рамой из клееного бруса.
  2. С полиуретановым покрытием. Это деревянная конструкция, с покрытием, которое охраняет цвет и защищает от пожелтения.
  3. С профилем из ПВХ. Рекомендованы для установки в санузлах и кухнях.
  4. Бронированные.

Последний тип монтируют только на крышах из бетонных монолитных конструкций, так как имеют значительный вес. Деревянные рамы – дорогое удовольствие.

Деревянные мансардные окна

В зависимости от способа открывания выделяют:

  • с центральной осью поворота створки;
  • с приподнятой осью поворота;
  • с боковой осью поворота или мансардные люки;
  • с нижней поворотной осью, то есть рама открывается вперед;
  • комбинированные, открывающиеся наружу до 45 и поворачивающиеся.

Последняя разработка – конструкции, которые открываются пультом дистанционного управления или «умные окна». Это удачное решение для помещений, где размеры остекления очень большие. Есть модели, которые закрываются и открываются в зависимости от дождя или дыма. Их можно настроить на открытие в определенный промежуток времени.

Умные окна

Классификация по конструктивным особенностям:

  1. Стандартные. Изготовляются по форме в виде квадрата или прямоугольника. Имеют самую простую конструкцию: створку и раму, могут быть глухими.
  2. Надставки. Могут иметь прямоугольную или полукруглую форму. Чаще используются в качестве дополнительного декоративного верхнего элемента.
  3. Балконные модели. Позволяют выходить человеку наружу, то есть образуют некое подобие балкона. Второй вариант – в закрытом положении повторяет форму крыши, а после открывания, створка поднимается вверх, наружу.
  4. Световой туннель. Конструкция, не имеющая непосредственного контакта с комнатой и предназначенная для освещения пространства, где нет возможности сделать искусственное освещение.
  5. Дополнительный оконный элемент. Обязательно монтируется в одной плоскости с мансардным окном. Эти модели устанавливаются в случаях, когда для освещения помещения не хватает уже существующего остекления, а 2 стандартные конструкции нет возможности смонтировать из-за небольшой высоты кровли.
  6. Дуговые, то есть конструкция имеет изогнутые формы, в зависимости от радиуса крыши.
  7. Карнизные. Предназначены для кровель, имеющих высокий пристенок под стеной.
  8. Зенитные или предназначенные для плоских кровель.

В отдельную категорию выделяют комбинированные конструкции. На одном скате может быть установлено до 6 стеклопакетов, разных размеров и форм. Производители также предлагают модели для коньков, крыш с ломаной конфигурацией. Есть возможность сочленить светопрозрачные фасадные конструкции с уже существующими.

Установка карнизных и фасадных окон

Мансардное окно устанавливается в первую очередь. Шаблон, поставляемый с вертикальным окном, применяется для определения точного расположения обоих окон. Оптимальное расположение вертикального окна зависит от фасада дома.

A) Установка в кирпичной, бетонной стене и пр.: вертикальные окна VFE/ VFA/VFB должны располагаться как минимум на 130 мм вглубь фасада здания. Это обеспечит расположениеверхней накладки окна в глубине фасада и облегчит установку наружного отлива.

B) Установка на фасаде с вертикальной обшивкой деревянной доской (с нахлестом): вертикальные окна VFE/ VFA/VFB располагаются таким образом, чтобы внешний край коробки находился заподлицо с внутренним слоем обшивки.

C) В некоторых случаях может потребоваться закрыть соединение между нижней рамой и наружным отливом. Для таких целей отдельно заказывается дополнительная накладка (а).

Юридические нюансы и технические особенности

Окна-балкон мансардные с юридической точки зрения ничем не отличаются от обычных конструкций, установка которых не требует разрешения, однако к монтажу любой системы применяются определенные строительные нормативы. Если строение не рассчитано на установку подобных конструкций, рисковать не стоит, так как кровля не всегда может выдержать массу самого окна или вместе с нагрузкой в виде мебели и людей.

Для того чтобы узнать, какую нагрузку может выдержать конкретное строение, потребуется изучить его документы. Если ваш дом имеет охраняемый государством фасад, то вносить в его внешний облик изменения запрещено, поэтому и окно установить вам не разрешат.

Конкретные примеры проектов домов

Теперь от теории можно приступить к практике. Сразу скажем, что выбор того или иного проекта будет зависеть от назначения постройки. Будет ли это многоэтажный большой коттедж, дача для сезонного проживания или же небольшой домик для двоих.

Проекты домов с мансардой 6х6 м

Если говорить о планировке 6х6, то чаще всего это садовый домик для проживания одной небольшой семьи. Его общая площадь будет равна примерно 50 м 2 чего вполне достаточно для 3 человек. Специализированные компании, которые занимаются проектированием, предоставляют услуги по созданию проектов. Вот как может выглядеть проект дома с мансардой и верандой, размером 6х6.

В этом случае крыша двускатная, во фронтоне сделано большое стандартное окно (вместо него можно сделать и балкон), и еще есть дополнительные мансардные окна в дальнем углу. Это позволяет наполнить мансарду естественным светом. А вот как может выглядеть коттедж уже с балконом.

Преимущество таких небольших домиков в том, что они уютные, красивые и очень экономичные. На создание пойдет меньше денег, то же касается отделочных материалов и т. д. К тому же отопить небольшой домик проще. Поэтому коммунальные платежи сократятся. А при грамотной планировке небольшие комнаты можно сделать функциональными. Для этого используются встроенные шкафы, антресоли и полки.

Есть проекты, которые рационально используют место под лестницей. Чтобы оно не было пустым, там создают кладовую. Есть еще несколько хитростей: можно соединить ванну с туалетом, а кухню с гостиной. Вместо ванны поставить душевую кабинку. А если сделать террасу, то недостаток метров не будет особо чувствоваться.

Проекты домов с мансардой 8х10 м

Эти размеры уже позволяют разгуляться. Дом будет большим, а с мансардой пространства будет предостаточно. Ниже приводится пример подобного проекта.

Этот вариант предусмотрен на создания конструкции из кирпича или же из керамзитобетона. Мансарда оборудуется тремя комнатами, включает в семя санузел. Оформление комнат ложится на плечи хозяев. Они могут сделать их по желанию. Часто создают гостиную детскую и спальню. Благодаря большим окнам комнаты будут светлые.

Ниже приводится еще один вариант проекта. Это прекрасный вариант для тех, кто любит эко стиль.

Проекты домов с мансардой 9х9м

Если говорить об оптимальной планировке, то принято считать размер 9х9 м. Для классического дома проект содержит кухню, спальню, гостиную комнату, детскую и санузел. Что касается верхнего уровня, то он делается с учетом потребностей. Там может быть рабочий кабинет, комната отдыха, небольшой спортзал или мастерская. Внутреннее обустройство очень схоже с проектом 8х10 м, но немного другое очертание.

Теперь рассмотрим оригинальные варианты постройки домов с мансардой. Самими сложными являются проекты домов с эркером. Благодаря многогранному выступу строение получается оригинальным и индивидуальным.

Неплохо смотрится проект дома с цоколем и мансардой. Этот аккуратный домик будет радовать небольшую семью.

Если постараться, то можно сконструировать прекрасное жилище с мансардой.

Виды мансардных балконов

«Балконных» решений у дизайнеров для мансардного этажа существует немало, однако в современной строительной практике выделяют лишь три конструктивных варианта для воплощения в жизнь подобной идеи.


В мансарде могут быть два и более балкона, разные по конструкции и оформлению

Кровельные

В этом случае балкон располагается со стороны кровли. Здесь не избежать изменений в конструкции крыши, один скат модифицируется для обустройства балконной ниши. Чтобы на балкон не попадали осадки, сверху делается навес с таким же покрытием, как и у основной кровли.


Кровельный балкон – это ниша в скате крыши, огороженная стенками и перилами

Получить дополнительную площадь мансардной лоджии возможно, для этого делается небольшой вынос за пределы крыши. Если задуман большой вынос, например, для возведения большой террасы, тогда потребуется металлические, деревянные или бетонные подпорки для его усиления.

Фронтонные

Фронтоном считается верхняя часть фасада здания, ограниченная двускатной крышей и имеющая треугольную форму. Расположенный в этом месте балкон, называется фронтонным.


Фронтонный балкон устраивается в передней части мансарды

Выделяют два подвида такой конструкции: внутренняя и наружная (с выносом).

Преимущества выноса:

  • дополнительное свободное место на втором этаже, которое может быть использовано для отдыха;
  • основание подобной конструкции не забирает часть межэтажного перекрытия (при таянии снега или во время сильного дождя на потолке первого этажа можно избежать потеков).

По мнению профессиональных строителей, внутренний балкон сделать проще, поскольку один из фронтов крыши располагается глубже по отношению к фасаду здания для получения требуемого балконного пространства. Подобные конструкции редко застекляют, поэтому стоит задуматься о гидроизоляции основания с целью предотвращения затопления первого этажа. Не стоит забывать и о том, что стена, отделяющая внутреннюю комнату от балкона, не опирается на несущую конструкцию, поэтому не должна быть чрезмерно тяжелой.


Внутренний балкон, углубленный наподобие террасы, захватывает полезную площадь мансарды

Есть и другая фронтонная конструкция, располагающаяся под мансардной крышей, основание которой выступает за границы первого этажа. Такой вариант можно получить с помощью «висячих стропил», которые в нижней части подбираются колоннами. Это наиболее подходящее решение, но требует немалых финансовых затрат.


Выступающий балкон может совпадать с шириной дома либо быть довольно компактным

Другие

Относительно новое решение в сфере обустройства кровли – мансардная крыша с балконом, так называемое окно-балкон. Предусмотрено два положения такой конструкции. В закрытом виде это самое обычное окно, расположенное в одной плоскости с крышей. Если его открыть, конструкция трансформируется в балкон небольших размеров.


Балкон-окно – относительно легкий способ организовать прямой выход из мансарды на свежий воздух

Работа подобной системы осуществляется следующим образом:

  1. В момент поворота ручки происходит разблокировка окна, что позволяет поднять верхнюю часть и выдвинуть нижнюю вперед.
  2. Параллельно с выдвижением нижней части, в боковой части появляются перила, необходимые для того, чтобы обеспечить безопасность во время пользования конструкцией.
  3. Процесс закрытия такого окна происходит в обратной последовательности, сначала необходимо закрыть нижнюю часть, а затем верхнюю.

За основу берут металлопластиковые окна. Если сравнивать с обычным металлопластиковым профилем, то такая конструкция дополнена арматурой, что делает конструкцию более прочной. Если выбрана качественная фурнитура, то открывать и закрывать такую систему не составит труда.


Такой гибрид трудно назвать настоящим балконом

Единственным минусом «балконного» варианта можно считать расположение самого окна. В выдвижном состоянии появляется свободный доступ к помещению, поэтому во время осадков конструкцию следует закрывать.

Что делать если дует из мансардного окна

Продувание зачастую связано с:

  • дешевой фурнитуры;
  • плохой подгон всех деталей, то есть некачественное производство конструкции;
  • некачественный монтаж.

Проблемы возникают на фоне недостаточного прижима створки. Если сквозняк ощущается по всему периметру, то причина в этом. Для исправления ситуации, его надо перевести в зимний режим.

Если начало дуть из-под уплотнителя, скорее всего, он высох или утратил эластичность. Проблема решается заменой уплотнителя.

В случае, когда дует со стороны петель, то их необходимо подтянуть. Надо проверить конструкцию на наличие сквозных, косых отверстий. Они могли быть сделаны под установку роллет или штор. Чтобы из отверстий не дуло, необходимо их заделать герметиком.
