Марка цемента
В статье «Расчет количества цемента на фундамент» мы уже говорили о том, что марка цемента оказывает сильное влияние на прочность полученного из него бетона: чем выше марка при прочих равных условиях, тем больше прочность на сжатие материала фундамента. Марка цемента указывается после индекса «М». Так, различают цемент М200, М300, М400, М500 и др.. Маркой определяется предел прочности на сжатие, измеренный для затворенного водой цементного куба с ребрами 0,2 м после полного созревания (28 суток), измеряется в кг/см2. Соответственно, чем выше это значение, тем лучшими характеристиками обладает цемент и больше цена стройматериала. Нужно также отметить, что большее значение марки цемента, как правило, свидетельствует и о более высокой скорости твердения материала.
Пропорции компонентов для бетона
В рецептурах составления бетона даны по весу или объему. Причем цемент всегда приниматься за 1, а все остальные компоненты берутся по отношению к нему. Пропорции для часто используемых марок приведены в таблице.

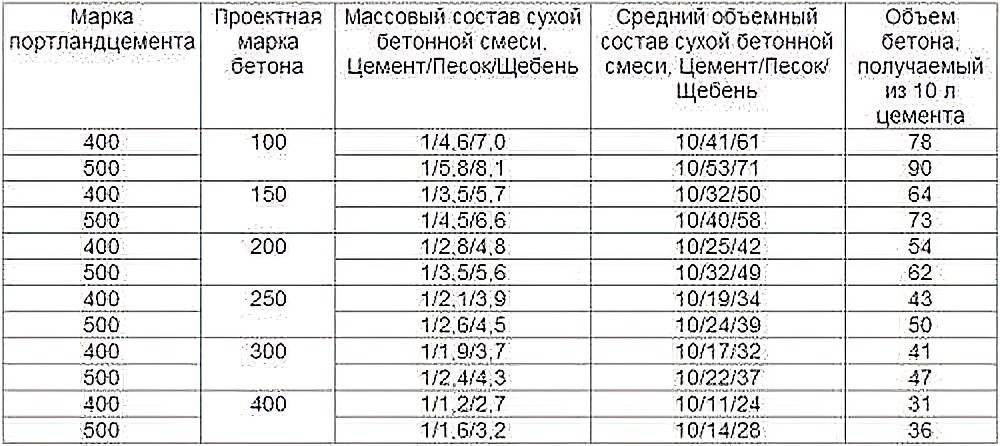

Пропорции для марок бетона. Для фундаментов чаще всего используются М200, М250, М300
Как видите, один и тот же бетон можно получить, используя разные марки цемента. Какой есть, такой и засыпайте, только придерживаясь рекомендуемых массовых (или объемных) доль. В основном при заливке фундаментов применяют портландцемент M400 и M500. При составлении смеси помните, что если вместо щебня используется гравий, воды добавляется на 0,05 больше.
Как расшифровать указания таблицы? Например, возьмем Марку бетона M250, составлять ее будет из портландцемента M400. Будем ориентироваться на массу. Тогда выбираем соответствующую строку в третьем столбце: 1/2,1/3,9. Это значит, что на один килограмм цемента марки M400, берем 2,1 кг щебня и 3,9 кг песка. Количество воды можно взять из таблицы ниже — она составляет 0,65 кг для засыпки из щебня.
Водо-цементное отношение для разных марок бетонов
Если тот же бетон будем составлять, ориентируясь на объем, например 10-литровое ведро, то пропорции берем из четвертой колонки: 10/19/34. Это значит, что на 1 ведро цемента, кладем 1,9 ведра песка, 3,4 ведра щебня. Водо/цементное отношение остается тем же: 0,65 ведра.
Иногда нужно рассчитать, сколько потребуется компонентов на один куб бетона. Эти данные приведены в следующей таблице.
Пропорции бетона на один куб. Масса компонентов указана в килограммах, в скобках даны части
В другую таблицу сведены данные по расходу цемента М400 и М500 на кубометр самых популярных марок бетона при строительстве фундамента.
Расход цемента на один кубометр бетона разных марок
Соотношение компонентов в растворе
Перед приготовлением бетона для ленточного фундамента дома придется изучить нужные пропорции смешивания щебня, песка и цемента. На свойства строительной смеси влияет каждый из перечисленных ингредиентов, которые входят в его состав.
Показатель густоты раствора зависит от использованной воды. Если смесь получится жидкой, в ней будет много воздуха, а компоненты размешаются неравномерно. При заливке ленточного фундамента дома цементное молочко стечет вниз. Конструкция ослабеет и полопает по причине оседания щебня вниз. Песок, оставшийся наверху, не сможет выдерживать большие нагрузки.
Основным связующим компонентом является цемент, формирующий пластичную смесь. После отвердевания она становится крепкой монолитной структурой, и от показателя прочности зависит несущая способность основания зданий.
Идеальным вариантом считается густой бетон, однако, самостоятельно добиться нужной консистенции сложно. В промышленных условиях применяют вибраторы, распределяющие ингредиенты по всей смеси.
Приготовить бетон под ленточный фундамент при закладке дома можно с помощью бетономешалки. Добиться густоты консистенции можно утрамбовкой палкой и вибратором.
Как ингредиенты влияют на качество бетона
Точная формула и пропорции применяют в условиях промышленного производства, где в помещениях всегда держится одинаковый уровень влажности. Основным ориентиром для добавления воды считается соотношение: на ведро цемента чуть меньше ведра воды. Смесь при этом не должна быть слишком жидкой либо густой.
Если вдруг после заливки бетон потрескается, заделывать трещины нужно сразу на свежем растворе.
Немаловажную роль при формировании ленточного фундамента играет прочный щебень. Его нужно выбирать только единой крупной фракции по 20-25 мм, чтобы смесь получилась однородной.
Показатель качества фундамента зависит от состояния песка, а потому при его подборе ориентируются на использование глины. В ходе строительства применяются карьерный, речной и искусственный песок. Выбирая данный материал, предпочтения лучше отдавать крупной фракции без примесей глинистого характера.
https://youtube.com/watch?v=FaVO93feayc
Свойства
Процент основных ингредиентов, взятых при смешивании, определяет характеристики бетона. Они влияют на класс и марку материала.
Прочность
Это основное свойство сырья. Для определения прочности изготавливают эталонный куб с ребром 200 мм и подвергают его тестированию 2 способами:
- Разрушение. Контроль прочности проходит в лабораторных условиях. Кубик размещают под пресс и подают на него нагрузку в десятки тонн. Полученный коэффициент определяет марку материала.
- Неразрушающее воздействие. На бетон оказывают влияние отскок, ультразвук, ударный импульс. Затем специалисты рассчитывают показатели исходя из полученных результатов.
На прочность также влияют характеристики цемента и каменного заполнителя.
Плотность
Это свойство измеряется в процентах и всегда меньше 100%. В зависимости от показателей материал делится на 3 вида:
- Легкий (500-2000 кг/м3). Если плотность до 500 кг/м3, бетон называют особо легким. Материал создают на основе мелкого или крупного пористого заполнителя. Легкое сырье используют при строительстве оград и несущих конструкций.
- Тяжелый. Плотность материала — 2000-2500 кг/м3. Для его получения добавляют крупный песок или твердые горные породы, применяют для создания несущих плит.
- Особо тяжелый. К этому виду относится железобетон. Его плотность выше 2500 кг/м3. Разновидность бетона изготавливают с применением стали, чугуна, барита и т. д. Тяжелый вид используют при строительстве объектов особого назначения, например, атомных электростанций.
Тяжелый бетон Чем больше плотность, тем выше прочность.
Структура
Пористость не менее важный показатель, чем плотность. По структуре выделяют 4 вида материала:
- Слитные (или плотные). В межзерновом пространстве вяжущий заполнитель. Слитные бетоны морозостойкие и влагоустойчивые, используются при производстве несущих плит.
- Крупнопористые. У этого вида пустоты между зернами остаются незанятыми.
- Поризованные. В межзерновом пространстве добавки, образующие газ или пену.
- Ячеистые. В этом виде материала специально создают поры. Для этого используют комбинацию порообразующих добавок, тонкодисперстного компонента и вяжущих соединений. Ячеистые бетоны применяют для строительства теплоизоляционных конструкций и ограждений.
Ячеистый бетон Пористость не означает потерю прочности материала. Для поддержания этого свойства добавляют специальные вещества.
Вес
Масса материала зависит от характеристик наполнителя. По удельному весу сырье делится на 4 вида, под его влиянием колеблется масса кубометра:
- 0,5 т. Таков вес особо легких материалов. Они применяются для теплоизоляции: ячейки занимают 85%;
- 0,5-1,8 т. Это масса легких бетонов с пористыми заполнителями или без них;
- 1,8-2,5 т. Таков вес тяжелых материалов с крупными заполнителями (гравий, щебень). Этот вид имеет широкое назначение;
- 2,5-3 т. Массу определяют тяжелые заполнители (металл, барит и др.).
Водостойкость
Это свойство определяет, насколько бетон способен противостоять влаге и не разрушаться. Чтобы определить водонепроницаемость, делают 2 образца материала. Один раздавливают с помощью пресса всухую и определяют прочность.
Второй опускают в воду и дают напитаться влагой. Затем помещают образец под пресс. При коэффициенте размягчения более 0,8 материал используют для строительства пирсов, плотин. Бетон делится на марки по водостойкости, при этом маркировка обозначает уровень давления жидкости во время испытаний.
Морозостойкость
Характеристики и свойства бетона включают способность материала выдерживать оттаивание и замораживание жидкости. В поры попадает вода, которая под влиянием внешних условий замерзает, а затем тает.
Теплопроводность
Это свойство передавать тепло, возникающее на поверхности материала под влиянием внешних условий. Теплопроводность бетона выше, чем у строительного кирпича, но ниже, чем у стали.
Какую марку бетона использовать для ленточного фундамента?
Как основа любого здания фундамент несет общую нагрузку, поэтому прочность используемого для его заливки бетона очень важна. Для сооружения малоэтажных построек используют ленточную конструкцию. Ниже рассмотрены требования к составу и марке бетонного раствора.
Что такое ленточный фундамент?
Под ленточным фундаментом подразумевают железобетонную полосную конструкцию, уложенную по периметру здания. Для обеспечения одинаковой формы поперечного сечения лента закладывается под все стены внутри и снаружи. При сооружении основ под здания со стенами и перекрытиями из кирпича, бетона, камня отдают предпочтение ленточному фундаменту. Такая конструкция подходит для строительства подвала или гаражной постройки. Технология проста, но отличается трудоемкостью и большим расходом стройматериала.
Глубина ленточной конструкции должна быть на расстоянии 20—70 см от точки промерзания почвы. К пределам толщины особых требований нет. Этот параметр подбирают в зависимости от толщины стеновой кладки, вида строительного материала, нагрузки здания.
От чего зависит выбор класса прочности бетона?
Основная характеристика бетона — прочность. По этому параметру сухие бетонные смеси классифицируются на классы и марки. С увеличением прочности повышается марка и классность бетона. Марка бетона для ленточного фундамента определяется:
- уровнем грунтовых вод;
- типом почвы;
- массой будущего дома;
- этажностью конструкции;
- отсутствием или наличием подвала;
- климатическими особенностями.
Какую сортность бетонной смеси выбрать для основы здания ленточной конструкции?
На основе нескольких параметров выбирают, какой класс прочности сухой смеси необходим, какая нужна глубина и геометрия основы здания:
- Дома из кирпича с двумя и более этажами строятся на ленточном фундаменте из бетона М400 при слабоглинистых грунтах. Пучинистые почвы предполагают использование М400.
- Легкие одноэтажные конструкции из пеноблоков можно возводить на основе из бетонной смеси М100. На глинистом грунте лучше М350.
- Для деревянных конструкций подходит М150 или М200 с параметрами прочности 12,5 и 15, соответственно. На 300-й строят здания из бруса при пучинистой почве.
Чаще применяется бетон М400 для кладки ленточных конструкций под постройки из любых стройматериалов. Примеры использования других марок:
- 100-я марка рекомендуется для сооружения подушки при закладке глубокой основы, стяжки пола;
- М200 используется под неглубокие основы при устойчивых грунтах, для заливки подвалов и площадок;
- 250-я марка больше подходит для сооружения ленточно-столбчатых структур, лестниц;
- на бетоне М300 возводятся ленточные фундаменты, когда почвы влажные;
- 400-я марка используется для сооружения фундаментов, эксплуатируемых в тяжелых условиях и при абсолютной влажности;
- М500 рекомендуется к применению в качестве присадки.
Полезные советы
При сооружении ленточной структуры есть нюансы, которые нужно знать и учитывать:
- При близком залегании грунтовых вод применяют марку не ниже М300 с большим содержанием связующего вещества.
- Повысить надежность конструкции можно с помощью армирования. Рекомендуется рифленые стальные пруты с диаметром более 1,2 см.
- При армировании прутами меньшей величины, чем длина одной стороны фундамента, нужен нахлест в 15 раз больше диаметра самого прута. Например, арматуры сечением 1,4 см нахлест будет составлять 1,4 см * 15 = 2,1 см.
- Общая площадь сечения армированной зоны должна составлять 0,1% сечения основы здания.
- Закладка бетоном ленточной конструкции осуществляется в один прием, особенно при использовании низких сортов бетонной смеси.
- При высокой температуре окружающей среды на стройплощадке залитую опалубку следует прибросать опилками или укрыть мешковиной. В течение недели поверхность кладки нужно поливать водой, что позволит избежать растрескивания.
- Лучше заливать конструкцию осенью, когда температура застывания бетона оптимальна. При 10 0С маркам М100—250 свойственно застывание в течение 6 дней, М300—400 — 4 дня.
- Схватываемость бетона напрямую зависит от его сортности, следовательно, прочности. Высокими марками заливаются в ленточный фундамент в течение одного дня, поэтому рекомендуется использовать спецтехнику: бетононасос, бетономешалки, виброуплотнители.
Сооружения надежного частного дома начинается с качественно заложенных лент в его основе. Прочность может гарантировать использование высокосортного бетона, к выбору которого следует подойти серьезно и вдумчиво.
Какие методы используются для испытания на морозостойкость
Образцы, которые подвергаются испытаниям, представляют собой бетонные кубики с размером стороны 10 или 15 см. Они отбираются из каждой партии бетона в стандартные формы в соответствии с ГОСТ 22685. Каждая серия образцов изготавливается из одной партии бетона.
ГОСТ определяет, каким образом отбирается бетон, и как хранятся образцы.
Образцы в течение 24 часов выдерживают в воде или растворе соли, погруженными на 1/3 от высоты. Через сутки уровень жидкости повышается вдвое, и образец снова выдерживают в течение суток. Следующие 48 часов кубики оставляют погруженными в раствор или воду полностью.
Испытания ведутся непрерывно.
Методы испытания делятся на две группы:
- базовые,
- ускоренные.
Первый
Первый метод используют для любых видов бетона, кроме бетонов для аэродромных и дорожных покрытий, а также бетонов, которые будут эксплуатироваться в условиях воздействия насыщенной минералами воды (эти виды бетонов испытываются вторым базовым методом).
Первый метод заключается в замораживании насыщенных влагой образцов на воздухе и последующем оттаивании их в воде (температура воды 20+/–2°С).
При использовании второго базового метода, насыщенные раствором хлорида натрия образцы замораживают на воздухе и размораживают в растворе NaCl (поваренной соли).
После проведения запланированного количества испытаний измеряют изменение массы образцов и их прочности и, с помощью расчетов по специальным формулам, определяют марку бетона по морозостойкости.
Второй
Второй метод используется для всех видов бетонов, кроме предназначенных для аэродромов и дорожных покрытий и легких бетонов, которые будут эксплуатироваться в условиях воздействия минерализованной воды.
Третий
Используется для всех видов бетонов, кроме легких бетонов.
Ускоренные методы используют образцы, насыщенные раствором NaCl. Их замораживают на воздухе и размораживают в 5-процентном растворе соли.
Затем обрабатывают результаты испытаний так же, как при использовании базовых методов.
К базовым методам относят первый и второй, а к ускоренным — второй и третий.
Марка морозостойкого бетона
Степень устойчивости бетонной смеси к воздействию отрицательными температурами определяют в лабораторных условиях. Уровень морозостойкости маркируется литерой F, а рядом прописывается число, обозначающее количество полных циклов заморозки\оттаивания, после которых начинается разрушение материала. В техническом паспорте бетонных изделий можно встретить следующие обозначения: F50, F75, F100, F150, F200, F300, F400, F500. Чем больше число, тем устойчивее к морозам бетонная конструкция. Чтобы правильно подобрать марку бетона для конкретных климатических условий, следует воспользоваться специальной таблицей:
| Коэффициент морозостойкости | Область применения марки бетона |
| ≥ F50 | При резких перепадах температур бетонная конструкция трескается и быстро приходит в негодность. Рекомендуется для строительных работ в умеренном климате. |
| F50 – F150 | Наиболее распространённая марка. Для неё характерна устойчивость к контрастным перепадам температур и эксплуатации построек в условиях умеренной влажности. Здания сохраняют прочность и устойчивость до 100 лет. |
| F150 – F300 | Повышенный уровень морозостойкости. Применяется для строительства объектов в северных регионах. |
| F300 – F500 | Высокий класс морозостойкости. Предназначен для строений, эксплуатирующихся в особых условиях. |
| ≤ F500 | Крайне высокая степень морозостойкости. Применяется для эксплуатации зданий в исключительных условиях. |
Класс бетона – соответствующий техническим стандартам показатель фактической прочности строительного сырья. Он определяет следующие параметры:
- среднее значение прочности на кг\см2
- уровень гарантируемой прочности сырья.
Необходимый коэффициент морозостойкости бетона рассчитывается с помощью линейной зависимости:
R б = F(Ц/В+10Д),
где общий расход цемента обозначается литерой Ц и определяется соотношением кг/м3; расход воды – В, измеряется в л/м3; пористость или объём воздуха в смеси – Д, измеряется в %.
Согласно внутренним стандартам, самые востребованные марки бетона на территории РФ относятся к уровню морозостойкости F150 – F250. Однако на бетонные конструкции взлётных полос или бетонные элементы, применяемые в дорожном строительстве, классификация ГОСТ не действует.
Таблица морозостойкости и водонепроницаемости бетона различных марок и классов
| Марка бетона | Класс бетона | Морозостойкость F | Водонепроницаемость W |
| м100 | В-7,5 | F50 | W2 |
| м150 | В-12,5 | F50 | W2 |
| м200 | В-15 | F100 | W4 |
| м250 | В-20 | F100 | W4 |
| м300 | В-22,5 | F200 | W6 |
| м350 | В-25 | F200 | W8 |
| м400 | В-30 | F300 | W10 |
| м450 | В-35 | F200-F300 | W8-W14 |
| м550 | В-40 | F200-F300 | W10-W16 |
| м600 | В-45 | F100-F300 | W12-W18 |
Типы оснований
Тип фундамента, и его возможные нагрузки определяются на этапе проектирования. В это же время рассчитывается вес строения, и необходимая прочность конструкции основания.
Прочностные характеристики базисной конструкции зависят от:
- типа выбранного фундамента,
- состава бетона,
- наличия армирования.
Практически любой фундамент, кроме свайного, устраиваемого с использованием металлических труб, заливается бетоном:
| Ленточный | Бывает различной степени заглубления. Может выполняться с устройством металлической армации и без. Закладывается под несущие стены строения. |
| Монолитная плита | Заливается по площади чуть превышающей размеры здания. Наиболее затратный и трудоёмкий вид основания. Самый прочный фундамент. |
| Столбы | Подводится под легкие строения. Заливается точечно в местах повышенных нагрузок: углы здания, пересечения стен. |
| Сваи | Не все типы свай устраиваются с использованием раствора. Норма расхода прописывается в проектной документации. |
Нарушение технологии заливки фундамента, или неправильные пропорции раствора, могут привести в последствии к печальным результатам
За счет чего бетон имеет разную водонепроницаемость
На водонепроницаемость влияет множество факторов. Эта способность обеспечивается особым капиллярно-пористым строением материала. Водонепроницаемость в плотном бетоне намного выше, так как в нем меньше пор.
Малоуплотненный состав, излишек воды и усадка могут быть причинами большого объема пор. Во время высыхания и затвердевания происходит усадка и снижение объема бетонной смеси. От ограниченного армирования и испарения воды под воздействием негативных факторов окружающей среды происходит наибольшая усадка.
Воздухововлекающие добавки меняют характер пористости. Поры закрываются и становятся более плотными.
Материал на глиноземистом и высокопрочном цементном составе обладает более высоким уровнем водонепроницаемости. Такие виды присоединяют больше молекул воды при гидратации и формируют камень высокой плотности.
От вида добавок зависит водонепроницаемость бетона. Степень уплотнения смеси повышается, благодаря сульфатам алюминия и железа. Это происходит при помощи вибрирования, прессования и вакуумного устранения воды. Относительно пуццоланового портландцемента можно сказать, что его впечатляющий показатель непроницаемости напрямую зависит от объема пуццолановых добавлений и их набухания.
Возраст бетонной конструкции также влияет на показатели. Чем старше цемент, тем больше становится гидратных новообразований, что является причиной повышения водонепроницаемости.
Марки бетона по морозостойкости
Если постройка эксплуатируется в средних и северных широтах России, на эксплуатационные особенности сильно влияет морозостойкость материала. Это не что иное, как способность кладки сохранять свои характеристики в условиях попеременного замораживания и, наоборот, размораживания
Большое внимание специалисты уделяют этому свойству когда планируется возводить мостовые опоры, сооружать гидротехнические конструкции и обустраивать аэродомные покрытия
Морозостойкость определяет буква F, она бывает от F25 до F1000. Важна эта характеристика или нет, строители решают исходя из климатических особенностей, с учетом холодного сезона года. Самыми морозостойкими остаются самые мощные и плотные бетоны высоких марок.
Марки бетона по морозостойкости
Для определения степени морозостойкости бетонной смеси она маркируется числовым показателем после буквы «F». Марка бетона по морозостойкости подразумевает под собой максимальное число циклов замерзания и оттаивания, после которых исследуемые образцы сохраняли не менее 95% от своей первоначальной прочности. При этом дорожный бетон после таких испытаний должен сохранить свою массу минимум на 95% от первоначального веса. Бетонный раствор по морозостойкости может иметь марку от F25 до F1000. Бетон разных марок используется в разных случаях:
- Смеси марок ниже F50. Используются только в закрытых помещениях, так как на свежем воздухе такой бетон быстро разрушается.
- Раствор марок F50-F150. Обладает достаточной морозостойкостью, что делает его широко востребованным для создания объектов, эксплуатируемых в условиях переменного климата. Такой бетон характеризуется выносливостью и долговечностью.
- Смеси марок F150 – F300. Применяются для строительства конструкций, используемых в условиях сурового климата. Бетон данного вида годами не утрачивает свою прочность даже при резкой смене температуры.
- Растворы марок F300 – F500. Используются в редких случаях. Такой бетон незаменим при создании объектов с переменным уровнем воды, например, морских гидротехнических сооружений.
- Бетон марок более F500. Применяется в исключительных случаях. Такая смесь используется для строительства объектов на века.
Какой нужен для частного строительства?
Марка выбирается с учетом:
- качества грунта,
- стеновых материалов будущего дома,
- его архитектурных особенностей,
- этажности,
- назначение здания (временная постройка, летняя дача, круглогодичный загородный дом).
Чем тяжелее постройка и слабее грунт, тем прочнее должен быть бетон. Для участков с высокими подземными течениями нужен бетон с высоким показателем влагостойкости.
При условии, что строительство будет вестись на плотном грунте, можно подобрать материал просто по этажности и материалу в соответствии с этой таблицей:
| Стеновой материал | Бетон для одноэтажного здания | Бетон для двухэтажного здания |
| Кирпич или камень | В20 | В22,5 |
| Дерево | В15 | В17,5 |
| Пористый бетон | В17,5 | В20 |
Плотность
Отношение массы к объему – следующий показатель, который принимают при выборе материала. Классификация по плотности бетона по ГОСТ:
- Особо легкие (ноздреватые) с высокой пористостью. Объемный вес – до 800 кг/м3. Это пено- и газобетоны;
- Легкие с плотностью 800-2000 кг/м3. Это пемзобетоны, шлакобетоны, арболит и другие материалы на цементном вяжущем с лёгкими заполнителями;
- Тяжелые бетоны или обычные. Их плотность 2000-2500 кг/м3. Это стандартный материал для основного строительства конструкций зданий, монолитного домостроения. Наполнитель – щебень, гравий;
- Особо тяжелые бетоны содержат наполнитель из барита, металлов и железных руд. Объемный вес такого материала превышает 2500 кг/м3. Бетон применяется при строительстве специфических объектов, где необходима защита от излучений разной природы (лаборатории, полигоны, атомные станции).
Легкие и особо легкие бетоны обладают низкой плотностью и высокой пористостью, хорошо сохраняют тепло внутри помещений. Их применение возможно без дополнительного утепления.
Тяжелые и особо тяжелые бетоны прочные. Их применение позволяет возводить объекты высокой ответственности и этажности, любой конфигурации в разных климатических условиях, чего не скажешь о пористых материалах. Правда, камни на щебне и металлическом заполнителе плохо удерживают тепло – чтобы избежать дополнительной теплоизоляции, придется установить очень толстую конструкцию, что потребует немалых расходов.
Какие бывают марки?
Определение «марка» – обобщенное. Под ним подразумевается информация о цементе и приготовленном из него бетоне: состав смеси, техническая характеристика, другие показатели. Марка в проектной документации обозначается буквой «М». За буквенной аббревиатурой идут цифры, дающие информацию о том, какую нагрузку в килограммах выдерживает 1 см2 бетона.
На мешках марки цемента указаны буквами и цифрами. Буквенная аббревиатура отображает полную информацию о стройматериале: свойства, наличие добавок, состав. К примеру, ШПЦ – портландцемент с добавкой шлака. Расшифровка буквенной аббревиатуры представлена в таблице.
| Аббревиатура | Расшифровка |
|---|---|
| ПЦ | портландцемент |
ШПЦ | шлакопортландцемент |
| СС | сульфатостойкий |
| ГФ | гидрофобный |
| БЦ | белый цемент |
| ВРЦ | водонепроницаемый расширяемый цемент |
| ПЛ | пластифицируемый |
| НЦ | напрягающий цемент |
| Н | нормированный |
Цифры после букв обозначают прочность сжатия приготовленного из цемента раствора на момент его полного затвердевания через 28 суток. Цифирное значение – как раз и есть марка бетона, которую нужно получить для фундамента.
Производители выпускают цемент с широким диапазоном марок – от 50 до 1000. В строительстве востребован М100-М500. Для фундамента применяют марки М400 и М500.
Разновидности марок бетона для различных строений
- Для домов собранных из щитов под фундамент подойдёт марка бетона М200.
- Для строений из бруса или бревна, силикатного газобетона либо шлакоблока используют бетон М250.
- При строительстве строений из кирпича, монолитного бетона или ЖБИ плит используют бетон М350.
Если же строение возводят в скальную или песчаную почву, лучше всего использовать бетон М250.
Бетон высокой марки М350 используют для местности, где грунтовые воды пролегают не глубоко, он же подойдет для строительства подвального помещения.
Советы по выбору марки бетона для фундамента
Раньше фундамент изготавливали из железобетонных плит. В современном строительстве используют монолитный фундамент, который отлит из бетона. Кроме классического монолитного фундамента возможна ещё отливка буронабивных свай и свайно-ростверкового фундамента.
Поэтому люди и озадачены выбором бетона для фундамента. Марка бетона является одним из главных вопросов, для выполнения определённых задач.
От типа монолитной конструкции и условий использования зависит выбор марки бетона.
Перед тем как выбрать бетон для основания нужно ознакомиться с некоторыми критериями:
- Нужно учесть примерную нагрузку на основание и примерный вес строения;
- Геологию участка ( свойства грунта, уровень грунтовых вод);
- Тип подземного и цокольного этажа.
Конечно, нагрузка является главным параметром при выборе марки бетона.
При выборе марки бетона необходимо учитывать особенности грунта. Для скальных и песчаных грунтов подойдёт бетон М200 и М250. Для глинистых почв используют более высокие марки бетона, так как при замерзании почва увеличивается в объёме, поэтому фундамент неравномерно деформируется.
Для того чтобы этого не произошло, необходимо закопать его на глубину ниже глубины промерзания почвы или воспользоваться бетоном высокой марки.
Прежде чем выбрать марку бетона для фундамента, нужно не забывать и про подвальное помещение. Если вы будете делать дом с подвальным помещением, то вам необходимо будет сделать хорошую гидроизоляцию, при этом для фундамента необязательно брать дорогую марку бетона. Или же, во избежание казусов взять более дорогую марку бетона с высоким показателем влагостойкости.
Для подбора бетона для основания, необходимо учесть его вес. Для определения веса бетона, нужно знать какой заполнитель использует производитель.
- Лёгкий (500-1800 кг) используют пористые заполнители;
- Тяжелый (1800- 2500 кг) используют крупный заполнитель;
- Особо тяжелый (2500-3000 кг) используют магнетит.
Вес бетона тоже необходимо учитывать при его выборе, от этого зависит нагрузка на почву и влияние на вздутие почвы.
Марка бетона влияет на его расход, необходимо ещё учесть условия укладки. Термическая обработка некоторых марок влияет на их расход. Расход бетона указан в технических документах и его количество составляет 1м3. Для расчёта необходимого количества бетона нужно 1м3 умножить на высоту заливаемого фундамента.
Подходящая вам марка бетона должна отвечать необходимым параметрам. Качество фундамента от этого зависит.
