Материалы для опалубки
Если используется опалубка для монолитного строительства, размеры щитов зависят от материалов, из которых изготовлена опалубочная конструкция:
Древесина – это наиболее распространённый материал для изготовления опалубки, применяемой в частном строительстве. Такая популярность связана с доступностью и дешевизной дерева. Размеры щитовой опалубки из древесины обычно небольшие. Как правило, изготавливаются элементы, которые можно монтировать вручную. Щиты сбивают из досок толщиной 2-2,5 см и шириной 150-300 мм. Размеры опалубочных щитов зависят от назначения конструкции и её габаритов. Так, для фундаментов делают небольшие щиты, длина которых зависит от длины доски, а высота – от высоты основания плюс 10-15 см запаса. Размеры щитов опалубки стен могут быть больше. В этом случае для их изготовления целесообразно использовать не доски, а фанеру.
- Металл чаще используется для изготовления многоразовой опалубки, которая применяется строительными компаниями. Обычно щиты делают из алюминия или стали. Они более прочные, долговечные, а полученная бетонная поверхность отличается высоким качеством и гладкостью. Ширина стальных щитов от 0,25 до 2,4 м. Их максимальная высота – 3,3 м. Примерный вес одного квадратного метра такого щита составляет 52 кг. Для изготовления каркаса используются гнутые профили толщиной 12 см. Толщина опалубки для стен зависит от материала палубы. Чаще всего для этих целей применяется ламинированная фанера толщиной 18 мм.
- Фанера очень часто используется для изготовления опалубки в частном строительства, а также для производства заводской мелкощитовой разборно-переставной и крупнощитовой опалубки. В индивидуальном домостроении чаще востребована щитовая опалубка, размеры которой позволяют монтировать и демонтировать её вручную. Если говорить о заводских изделиях из ламинированной фанеры, то это линейные щиты с весом от 14 до 70 кг и размерами от 0,3х0,9 м до 1,2х1,5 м. Такая опалубка имеет длительный эксплуатационный ресурс. Она может выдержать до 200 циклов использования.
- Если необходимо изготовить опалубочные конструкции для стен высотой более 4-х метров, то целесообразно использовать для производства щитов пластик. Размеры щитовой опалубки для стен из полимеров могут быть значительными при условии придания конструкции дополнительной жёсткости за счёт использования металлического каркаса. Такая опалубка достаточно лёгкая при больших габаритах. Она выдерживает множество циклов использования и позволяет получить идеальную бетонную поверхность.
Если вам нужно проконсультироваться по поводу выбора опалубки и её размеров, звоните специалисту нашей компании по указанному на сайте телефону.
Мелкощитовая опалубка КАСКАД-М
Мелкощитовая опалубка КАСКАД-М системы МОДОСТР – это новая опалубка со стальным каркасом, сочетающая два основных преимущества: лёгкость и мощность. Благодаря детально проработанной конструкции, данная опалубка характеризуется малым весом элементов и достаточно высокой несущей способностью.
Опалубка КАСКАД-М предназначена для возведения монолитных фундаментов, стен и колонн и включает полный набор основных элементов: рядовые и универсальные щиты, внутренние, наружные и шарнирные угловые щиты, распалубочные, крепёжные и поддерживающие элементы, регулируемые подкосы и навесные подмости.
Мелкощитовая опалубка КАСКАД-М для монолитных стен, колонн, фундаментов
- Допускается установка щитов как в вертикальном, так и в горизонтальном положении
- Допустимое давление бетонной смеси на опалубку – 60 кПа (6.
0 тс/м2),
что значительно превышает показатели традиционных мелкощитовых опалубок
- Ручной монтаж / демонтаж без использования грузоподъёмных механизмов
- Допускается укрупнённая сборка щитов в крупноформатные панели и крановый монтаж
- Качество лицевой поверхности бетона опеспечивается палубой щитов из высококачественной ламинированной берёзовой фанеры
- Опалубка КАСКАД-М производится с 2016 года
Замки для соединения щитов опалубки КАСКАД-М
Применяют для быстроразъёмного соединения щитов между собой, в том числе при наличии вставки шириной 0‑100 мм
Применяют для соединения опалубочных щитов без вставок
Состоит из двух дисковых или шарнирных гаек и винтового тяжа. Применяют для соединения щитов в панели при наличии деревянных вставок.
Тщательно продуманная конструкция всех элементов опалубки КАСКАД-М позволяет подбирать комплект для реализации самых сложных проектных решений. Благодаря особой конструкции составного контурного профиля опалубочных щитов соединительные замки могут быть установлены по всему контуру.
Щиты можно наращивать, собирать их в панели, комбинируя вертикальную и горизонтальную установку. Разработанная модульная сетка позволяет подбирать необходимую высоту и длину бетонируемой конструкции в широких пределах от 0.25 м с интервалом 0.05 м.
Для углового соединения щитов опалубки, например, для формирования угла колонны, наружного прямого угла стены, для торцов стен применяется универсальный щит и замок торцевого щита.
При опалубливании углового участка монолитной конструкции можно применить наружный угловой щит и замок ВУ-90.
Установка регулируемых подкосов
Двухветвенные подкосы применяют при установке опалубки в 2 яруса. Выверку и фиксацию проектного положения опалубки в вертикальной плоскости производят регулируемыми подкосами. Крепление подкосов к основанию осуществляют через подпятники, а крепление к щитам – с применением элементов крепления подкоса.
Допустимое давление бетонной смеси на опалубку | 60 кПа (6,0 тс/м2) |
Габаритные размеры щитов* — высота — ширина — толщина | 1200, 1500 мм 250, 300, 400, 450, 500, 600, 700, 750, 900 мм 121 мм |
Материал: — каркасы щитов, угловых элементов, подкосы, подмости — элементы крепежа (замки, гайки) — винтовые тяжи — палуба щитов | — конструкционная сталь с полимерным покрытием — литые либо сварные с цинковым или полимерным покрытием — винтовая арматура Ø15 из высокопрочной стали — водостойкая ламинированная берёзовая фанера RIGA FORM толщиной 15 мм |
Виды и назначение замков: -разъёмный -регулируемый Рег. 20-135 -замок торцевого щита -замок наружного угла | соединение щитов без вставки соединение щитов с вставкой до 100 мм угловое соединение рядовых щитов с универсальными либо универсальных между собой соединение наружных углов с плоскими щитами |
Строповка опалубочных панелей | с применением строповочного винта (ВКП) |
Нормативная оборачиваемость опалубки — стального каркаса щитов и др. стальных элементов — фанерной палубы | 130 – 170 циклов 60 – 80 циклов |
* Возможно изготовление щитов других типоразмеров.
Прочитано 10662 раз Последнее изменение 30.01.2018
Преимущества монолитной опалубки
Когда выделяют какие-либо предпочтения, обычно подразумевают сравнение с аналогами. В рассматриваемом случае вполне возможно сравнивать параметры и свойства монолитных, кирпичных или панельных построек. Финансовую часть мы не будем рассматривать, а остановимся на технико-эксплуатационных факторах, обуславливающих достоинства монолитов:
— эксплуатационный срок. Специалисты, анализируя сооружение, возведённое с применением опалубки для монолита, оценивают структурную стабильность до 210 лет. Этот факт непросто оспорить, однако, если рассмотреть степень коррозии металлических сварных соединений в панельных домах и арматуры в бетонном монолите, то последний вариант выигрывает без сомнений;
— условия для выполнения строительства. Большие площадки для размещения стройматериалов не нужны. Строительной техники минимальное количество, а участок застройки спокойно вписывается в черту города;
— время строительства. В сравнении с панельной технологией – абсолютное равенство, а с кирпичной методикой – двукратное преимущество;
— максимальная нагрузка. В монолитных зданиях, при точном соблюдении соответствующих правил и норм, перекрытия могут свободно выдерживать нагрузочное воздействие до 610 кг/кв. м. Это выше в 3,5 раза, чем у конструкций панельного типа.

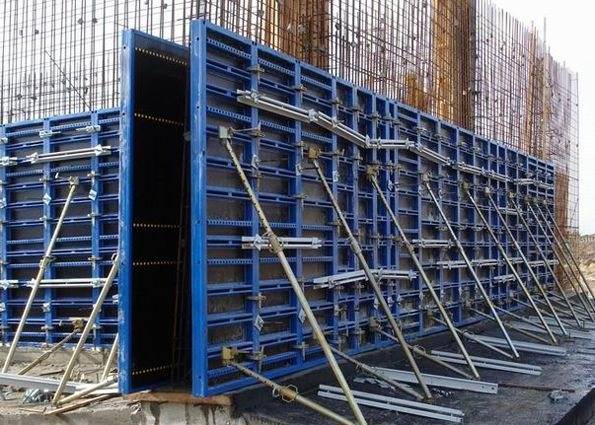

Мелкощитовая опалубка
Наличие уточняйте
Мелкощитовая опалубка представляет собой небольшие щиты, несущие и поддерживающие конструкции, а так же элементы необходимые для крепления и соединения. Масса элементов такой опалубки не превышает 27 кг, что позволяет собственными силами поднимать, перемещать, устанавливать и демонтировать ее. Мелкощитовая опалубка Euroform изготавливается из штампованного стального профиля и бактеризованной фанеры. Эти материалы обеспечивают конструкцию необходимой прочностью и стойкостью даже в неблагоприятных климатических условиях и при критической нагрузке.
Технические характеристики:
- Допустимая нагрузка: 40 кН/м
- Оборачиваемость щитов: 300 циклов
- Вес 1 кв.м: 27 кг
- Фанера: 12 мм
- Марка стали: Ст3
Преимущества:
- Многофункциональна. Из одного комплекта можно собрать различные конструкции — стены, колонны, балки, лифтовые шахты, лестничные марши и даже фундамент.
- Высокое качество опалубки позволяет использовать его многократно — 300 циклов.
- Вес каждого элемента конструкции опалубки не превышает 27 кг, что позволяет произвести установку без применения техники, а значит снизить расходы.
- Небольшой вес и простота клинового соединения уменьшает время на сборку. Для установки потребуется только молоток.
- Влагоустойчивое покрытие не деформирует конструкцию.
- Автоматизированное производство всех элементов обеспечивает точность конструкции.
Комплектация
| Название | Описание | Характеристики |
| Щит | Основной элемент опалубки. Представляет собой каркас из конструкционной стали заполненный бакелитовой фанерой. Легкий, прочный, устойчивый к воздействию агрессивных сред | Длина: 1200, 1500 мм Ширина: от 200 до 600 мм (с шагом 50 мм) |
| Клин | Универсальный соединительный элемент, который фиксирует между собой щиты, углы, тяги и держатели труб | 78х27 |
| Угол наружный | Предназначен для создания прямого угла стены. Также применяется при возведении колонн. Соединяется с щитами при помощи клиньев | 65×65×900 65×65×1200 65×65×1500 65×65×1800 65×65×2400 65×65×3000 |
| Угол внутренний | Предназначен для создания прямого угла стены. Соединяется с щитами при помощи клиньев | 100х100х900/1200/1500/1800 мм 150х150х900/1200/1500/1800 мм 100х200х900/1200/1500/1800 мм 100х100х1200 мм 150х150х1200 мм 100х200х1200 мм |
| Тяга | Помещается во внутренней части опалубочной конструкции и задает ширину стены. После демонтажа опалубки остается внутри стены. Крепится к щитам при помощи клиньев | L=200, 250, 300, 400, 500, 600 мм. |
| Труба жесткости | Используются в качестве ребер жесткости опалубочной конструкции, а также в качестве укосов. Крепятся к щитам при помощи держателей | Ø=48мм, L=6, 4, 3, 2 м. |
| Держатель трубы вертикальный | Предназначен для соединения вертикального ряда труб с опалубочными щитами. Крепится к щитам при помощи клиньев | 100х75 |
| Держатель трубы горизонтальный | Предназначен для соединения горизонтального ряда труб с опалубочными щитами. Крепится к щитам при помощи клиньев | 145х73 |
Схема сборки
Размеры щитов
| 200×900 | 350×900 | 500×900 |
| 200×1200 | 350×1200 | 500×1200 |
| 200×1500 | 350×1500 | 500×1500 |
| 200×1800 | 350×1800 | 500×1800 |
| 250×900 | 400×900 | 550×900 |
| 250×1200 | 400×1200 | 550×1200 |
| 250×1500 | 400×1500 | 550×1500 |
| 250×1800 | 400×1800 | 550×1800 |
| 300×900 | 450×900 | 600×900 |
| 300×1200 | 450×1200 | 600×1200 |
| 300×1500 | 450×1500 | 600×1500 |
| 300×1800 | 450×1800 | 600×1800 |
Технические характеристики щитов мелкощитовой опалубки
| Щиты, размеры (мм) | Щиты, вес (кг) |
| 200 х 900/1200/1500/1800 | 8,7/11,1/12,8/15,5 |
| 250 х 900/1200/1500/1800 | 9,6/12,0/14,6/16,5 |
| 300 х 900/1200/1500/1800 | 10,1/12,8/16,0/17,4 |
| 350 х 900/1200/1500/1800 | 11,0/13,7/17,0/19,2 |
| 400 х 900/1200/1500/1800 | 11,9/14,6/17,8/21,0 |
| 450 х 900/1200/1500/1800 | 12,4/15,5/18,7/22,3 |
| 500 х 900/1200/1500/1800 | 13,3/16,9/20,1/24,0 |
| 550 х 900/1200/1500/1800 | 13,3/16,9/20,1/24,0 |
| 600 х 900/1200/1500/1800 | 14,6/19,0/23,0/28,0 |
Номенклатура опалубки. Материалы для работы
Мелкощитовая опалубка состоит из стандартного набора щитов и уголков. Дополнительные элементы опалубки – горизонтальные ригели, телескопические стойки, стяжки. Вся эта система скрепляется при помощи болтов, гаек и клинов в один большой щит стены фундамента или несущей стены дома.
Скрепление опалубки с помощью клинов Щиты различаются по толщине. Типовые размеры щитов по толщине – 75, 100 и 150 мм. Щиты 150 мм используют там, где из мелкощитовой опалубки собирают более крупные элементы, и им необходима собственная несущая способность, чтобы не деформироваться при перемещении краном. В обычном частном строительстве рациональнее всего применять щиты толщиной 75 мм.
Используйте для строительства опалубку одного производителя и одной и той же толщины, иначе у вас будут проблемы со скреплением её в один большой массив.
По типу различают основные и доборные щиты. Основные щиты имеют длину от 600 до 1500 мм и ширину от 300 до 900. Опять же, номенклатура размеров сильно зависит от производителя. Основные щиты используются для заполнения опалубкой основной площади.
Доборные щиты используются для заполнения оставшегося объёма до получения требуемого размера. Они имеют длину от 300 до 1500 мм и ширину от 100 до 400 мм.
Уголки используются для того, чтобы обеспечить крепление щитов по углам конструкции. Бывают внешние и внутренние. Различаются по высоте. Обычно в строительстве используют более длинные уголки, чем высота стены, так как они не мешают при заливке бетона. При необходимости их можно скреплять по несколько штук, чтобы получить нужный размер по высоте.
Также упомянем некоторые эрзац-элементы – деревянные клинья для выравнивания щитов по высоте, отрезки квадратной трубы, которые вставляются в стену для опоры при перестановке скользящей опалубки, некоторые другие элементы, наличие которых зависит от вида и технологии строительства каждого объекта.
Какие требуются инструменты
- Электрический гайковёрт – основной инструмент, который позволяет правиться со сборкой даже в одиночку всего за день. Только одним гаечным ключем придется работать несколько дней.
- Один или два гаечных ключа – могут понадобиться в процессе монтажа или демонтажа. Как правило, используются болты и гайки 19 мм, но размер лучше уточнить при покупке или оформлении аренды.
- Отработанное машинное масло – для обработки бакелитовой фанеры с целью предохранения от налипания бетона. Не стоит пропускать этот этап, даже если кажется, что поверхности достаточно скользкие. Обработка проводится перед сборкой, так как это удобнее и надежнее.
- Набор стандартных плотницких инструментов – они могут потребоваться, например, при вставке дополнительных деревянных участков, если не хватает базовых деталей.
- Для разметок и измерений рекомендуются строительные уровни (водяной и пузырьковый), рулетка, маркер заметного цвета, обработанный мелом отбивочный шнур. Чтобы не повредить фанеру гвоздями, при разметке нужно удерживать шнур на весу.
Инструменты, необходимые для демонтажа конструкции. Как правило, достаточно молотка, кувалды, лома.
Купить мелкощитовую опалубку в Москве. Цены на комплект и отдельные элементы
Для выполнения монолитных работ без использования грузоподъемной техники применяется мелкощитовая опалубка. Система состоит из малогабаритных щитов и соединительных элементов, размер элементов позволяет заливать фундамент и стены различной конфигурации.
- Высота щитов: 75/125/150см
- Ширина щитов: 5/10/15/20/25/30/35/40/45/50/60/75/100см
- Оборачиваемость стального каркаса: не менее 400 циклов
- Оборачиваемость палубы: не менее 60 циклов
- Вес щита 100см х 150см: 59кг
- Толщина профиля: 120х60мм
- Толщина стенки профиля: 4 мм
Комплектация и расходные материалы
| Наименование | Ед. изм. | Масса, кг. | Цена б/у, (с НДС) | Цена новой, (с НДС) |
| Гайка литая | ||||
| D-90мм (без покрытия) | шт. | 0,4 | 50 руб. | 75 руб. |
| D=90мм (оцинкованная) | шт. | 0,4 | 55 руб. | 80 руб. |
| D=100мм (без покрытия) | шт. | 0,5 | 60 руб. | 95 руб. |
| D=100 мм (оцинкованная) | шт. | 0,5 | 65 руб. | 99 руб. |
| Ватерстоп D=16мм | шт. | 0,4 | 95 руб. | 122 руб. |
| Винт стяжной | ||||
| L=1,5 м.п. (СТ-20.,ф1710) | шт. | 2,37 | 105 руб. | 141 руб. |
| L=1,0 м.п. (СТ-20.,ф1710) | шт. | 1,58 | 70 руб. | 94 руб. |
| L=0,8 м.п. (СТ-20.,ф1710) | шт. | 1,3 | 60 руб. | 75 руб. |
| Шайба | ||||
| 100х100х4мм | шт. | 0,32 | 40 руб. | 51 руб. |
| 120х120х4мм | шт. | 0,46 | 45 руб. | 58 руб. |
| 150х150х4мм | шт. | 0,72 | 60 руб. | 88 руб. |
| Шкворень 370 мм. | шт. | 1 | 70 руб. | 95 руб. |
| Шкворень в сборе (шкворень+гайка+шайба) 0,37мм | шт. | 1,78 | 180 руб. | 225 руб. |
| Шкворень замковый | шт. | 1,1 | 185 руб. | 235 руб. |
| Замки стяжные | ||||
| литой клиновой чугунный (черный) (Россия) | шт. | 2,8 | 235 руб. | 350 руб. |
| литой клиновой чугунный (оцинк.) (Россия) | шт. | 2,8 | 260 руб. | 390 руб. |
| ниверсальный (винтовой) 250 мм | шт. | 4,5 | 360 руб. | 594 руб. |
| универсальный переходной (120х140) | шт. | 3 | 390 руб. | 751 руб. |
| «BFD» реечно-выравнивающий | шт. | 4,2 | 415 руб. | 1120 руб. |
| универсальный под опалубку «Старый Оскол» | шт. | 4,5 | 460 руб. | 823 руб. |
| Кронштейн подмостей | ||||
| 50х30 (стандартный) | шт. | 11 | 685 руб. | 870 руб. |
| «Гамма» 50х30 | шт. | 14 | 708 руб. | 1190 руб. |
| Балка выравнивающая | ||||
| 1,0 м. | шт. | 7,5 | 472 руб. | 580 руб. |
| 1,5 м. | шт. | 11,25 | 690 руб. | 867 руб. |
| 2,0 м. | шт. | 15 | 910 руб. | 1160 руб. |
| 2,5 м. | шт. | 18,75 | 1150 руб. | 1439 руб. |
| 3,0 м. | шт. | 22,5 | 1380 руб. | 1734 руб. |
| угловая 1,0х1,0 | шт. | 15 | 708 руб. | 1392 руб. |
| угловая 1,5х1,5 | шт. | 22,5 | 767 руб. | 1980 руб. |
| Смазка для опалубки (ЭМУЛЬСОЛ ЭКС-А) 200л | шт. | 175 | 7800 руб. | 7800 руб. |
| Подкосы | ||||
| одноуровневый (3,0м) | шт. | 15 | 950 руб. | 1900 руб. |
| одноуровневый (6,0м) | шт. | 30 | 2300 руб. | 4800 руб. |
| 2-ух. уровневый винтовой (2,9м) | шт. | 28 | 1890 руб. | 3450 руб. |
| Универсальное ограждающее устройство | шт. | 7 | 470 руб. | 870 руб. |
| Захват монтажный | шт. | 6 | 3800 руб. | 6500 руб. |
Почему купить это оборудование лучше у нас
Мы работаем на прямую с производителями поэтому можем гарантировать:
- рассчитаем необходимое количество оснастки под Вашу задачу,
- минимальные цены в регионе,
- качественное оборудование, соответствующее всем стандартам ГОСТ,
- последующий гарантийные и не гарантийный ремонт опалубки.
Выполняем заказы по звонку в день обращения
Мы принимаем заказы в офисе, по телефону и в режиме онлайн на сайте. Позвоните специалистам и сообщите потребности вашей компании в современной и надежной оснастки.
Контактные данные:
- Наш адрес: Москва, Рязанский просп., 8А, стр. 1 (БЦ «Рязанский»).
- Телефон.
- Электронная почта
Оплатить оборудование Вы можете наличными или безналичным расчетом по факту получения оборудования.

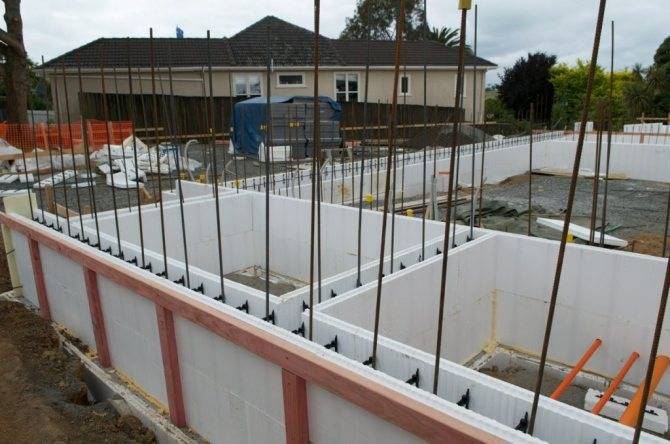

Съёмная и несъёмная опалубка
Опалубка после выполнения монолитных работ может оставаться на месте заливки, в этом случае она называется несъёмной. Она составляет с изготовленной бетонной конструкцией единое целое и может придавать ей дополнительные функции или качества. Иногда опалубка не снимается исходя из целесообразности, например, когда стоимость работ по разборке щитов опалубки фундамента превышает цену самой опалубочной конструкции.
Удаляемая после схватывания бетона опалубка называется съёмной. Если она предназначена для многоразового использования, то считается инвентарной и применяется в профессиональном строительстве как способствующий проведению работ инвентарь.
Опалубочная система разбирается на отдельные элементы, называемые щитами. В повторном применении отдельные инвентарные щиты вновь собираются в спроектированную систему.
Материалы для опалубки для столбчатого фундамента дома и схема ее монтажа
При строительстве сооружений с небольшим весом удачным решением может стать сооружение фундамента из столбиков. Это связано с тем, что его постройка отличается простотой и доступностью.
Эта разновидность фундамента рекомендована для возведения зданий в сложных грунтах – болотистых, торфянистых, песчаных. Для сооружения железобетонных столбов фундамента необходимо использование опалубки для столбчатого фундамента.
Описание опалубки
Главное назначение любой опалубки – это придание формы бетонному раствору. Поэтому необходимо, чтобы опалубочные системы соответствовали следующим требованиям:
- они должны быть надежными и устойчивыми, чтобы выдерживать давление бетонной смеси;
- монтаж и демонтаж должен осуществляться просто и быстро;
- формы должны быть герметичными, чтобы исключить утечки бетонного раствора.
Опалубка для фундамента столбчатого типа может быть:
- Несъемной. Это решение удобно тем, что системы быстро монтируются и не требуют проведения демонтажа после завершения процесса строительства. Формы навсегда остаются частью конструкции и дополнительно укрепляют отлитую конструкцию.
- Съемной. Формы изготавливаются из деревянных или фанерных щитов. После застывания бетонного раствора опалубка демонтируется.
Материалы для изготовления
Опалубочные формы для столбчатых фундаментов можно сделать из разных материалов. Чаще всего, для её создания применяют дерево или фанеру, реже – металлические листы. Очень удобно применять в качестве форм готовые трубы из полимерных материалов либо асбестоцемента.
Используют их в качестве несъемных форм. Если планируется использование съемных форм, то, как правило, используется древесину. Этот же материал отлично подходит для изготовления опалубки для столбчатого фундамента своими руками.
Собрать опалубочную конструкцию можно из досок шириной 15-20 см и толщиной 25-40 мм. Крепятся доски к деревянным брускам. Помимо досок, для сборки щитов используют:
- ДСП;
- фанеру с ламинированной поверхностью;
- стальные листы.
Совет! Для монтажа форм из стальных листов используют болтовые соединения и стальные уголки.
При устройстве столбчатого фундамента в плотном грунте может быть использована опалубка из рубероида. Такой вариант чаще используется для буронабивных свай, устанавливаемых на большой глубине.
Щитовая опалубка
Штатная щитовая опалубка заводского изготовления может быть использована для строительства столбчатого фундамента. Это щиты из ламинированной фанеры в металлических рамках, скрепленные специальным крепежом.
Из щитов собирают формы размером равным наружному диаметру будущего столба. При использовании штатной опалубки не нужно покупать материалы для сборки форм, но придется заплатить за аренду комплекта оборудования.
Для создания столбиков столбчатого фундамента могут быть применены металлические трубы или свернутые в трубы металлические листы. Этот материал используют для сооружения несъемных форм. Металлические формы дополнительно укрепляют конструкцию фундамента и защищают их от негативных внешних воздействий.
Проще всего использовать трубы необходимого диаметра. Из металлических листов толщиной не более 0,8 мм выгибают формы круглого и квадратного сечения. Соединение кромок выполняют при помощи саморезов. Можно использовать для сборки монтажные уголки, устанавливаемые с наружной стороны.
Дерево и фанера
Чтобы поверхности короба были гладкими и легче отделялись от бетонных поверхностей, для монтажа используют струганные доски или ламинированную фанеру.
Монтаж и демонтаж опалубки
Монтаж опалубки из досок проводится так:
- выполняется разметка расположения столбиков;
- производится копка ям, размер которых превышает размер проектного столбика не менее чем в три раза;
- устраивается песчаная подушка;
- собирается каркас из стальной фурнитуры;
- производится нарезка досок и бруса для сборки щитов;
- сколачиваются щиты по заданным размерам;
Совет! На внутренней поверхности щитов закрепляется полиэтиленовая пленка, чтобы щиты было легче отделить после застывания бетона.
- теперь можно приступать к возведению опалубки, из щитов собирают столбчатые формы;
- производится заливка бетона;
- к разборке можно приступать после застывания раствора.
Преимущества и недостатки
Благодаря небольшим размерам корейская мелкощитовая опалубка может применяться в высотном строительстве либо при возведении частных объектов, чья высота составляет не больше 6 м. Это обусловлено возможностью самостоятельно вручную осуществлять монтаж подобной системы, не прибегая к использованию спецтехники. Другими преимуществами такой опалубки считается:
- Возможность применять щиты различных габаритов;
- Универсальность используемых комплектующих, а также крепежей;
- Легкость соединения элементов в единую систему;
- Возможность комбинировать разные по размерам элементы;
- Высокая прочность щитовых изделий;
- Продолжительный период службы;
- Экономия средств, а также времени за счет малого веса и ненадобности привлечения спецтехники;
- Легкость внедрения в различные проекты.
При этом, несмотря на наличие положительных сторон, использование подобных конструкций имеет и свои отрицательные стороны:
Для монтажа требуется привлекать большое количество людей, которые вручную будут устанавливать, а также закреплять щиты;
Внешний вид созданной поверхности на порядок уступает тем вариантам, которые создаются с применением иных типов опалубки.
Порядок работ по установке такой системы определяется видом самой конструкции. Так, с целью монтажа разборных вариантов требуется выполнять следующие действия:
- Сначала стоит провести земельные работы, которые заключаются в рытье траншеи, а также укладки подушки из песка и щебня;
- Дальше происходит монтаж вспомогательных элементов, щитов, а также специальных уголков;
- Теперь устанавливают смежные панели, которые крепят за счет использования пружинных крюков;
- После этого осуществляется рихтовка готового короба с приведением его в нужное положение;
- Последним этапов является заливка бетонной смеси в полученную конструкцию и последующая глубинная вибротрамбовка раствора.
С целью исключения распора нижних частей опалубки залитой смесью, важно забить с интервалом 1 метр в землю средние по диаметру арматурные стержни. Процесс установки модульных вариантов выполняется в следующей последовательности:
Процесс установки модульных вариантов выполняется в следующей последовательности:
- После подготовки траншеи происходит подключение к угловому щиту других блоков, применяя для этого крепежные элементы. За счет пружин, которые имеются в соединительных деталях, предотвращается образование зазоров;
- Дальше происходит сборка отдельных стен конструкции, для чего вставляются стяжные болты, на которые надеваются специальные пластмассовые трубки, предотвращающие негативное воздействие раствора на металл;
- Последним этапом считается создание опорного каркаса. Для этого панели, устанавливаемые параллельно, скрепляются специальными соединительными замками. Дополнительно сверху и снизу их соединяют распорными планками, после чего происходит заливка цементного раствора.
Процесс разбора конструкции мелкощитовой опалубки осуществляется в обратной последовательности. Однако, при возведении большого количества однотипных элементов, к примеру, когда параметры стен либо несущих конструкций одинаковы на всех этажах, не требуется полный демонтаж системы. Здесь за счет специальных скоб, находящихся на верхних частях щитов, можно поднимать на нужную высоту всю конструкцию, после чего там её закреплять. Кроме этого, систему возможно переставлять в собранном виде, просто сняв опорный каркас.
Использование мелкощитовых вариантов опалубки – это выгодный и удобный способ для заливки фундамента, стен либо иных элементов
Такая конструкция бывает нескольких типов, поэтому важно учитывать особенности каждого из них
Дальнейшие действия
Основная рабочая поверхность такой опалубки фундамента представляет собой плиту из дерева, толщиной примерно 2 сантиметра. Такой щит линейный имеет несколько слоев, обычно около 5, так как конструкция должна быть достаточно прочной и стойкой к внешнему воздействию и продолжительному давлению. У нее двусторонняя облицовка. В этом крупнощитовая опалубка ей уступает, потому что ее ресурс несколько ограничен.
Раму для щитов делают металлической, с накладками и косынками. Благодаря этому достигается определенная жесткость опалубки, при этом удается значительно снизить вес. Она может быть алюминиевой или стальной.
Конструкция алюминиевой опалубки
Можно использовать специальные болтовые зажимы, скрепить которые можно очень просто и быстро ударом молотка.
Используется и специальная скоба. Ее применяют в качестве одного из элементов, хорошо обеспечивающих конструктивное разнообразие мелкощитовой опалубки фундамента, и для других нужд.
Сама по себе подобная опалубка состоит всего из нескольких элементов. Их всего 4. Это собственно сам щит линейный, включающий в себя палубу, крепления для жесткости и несущие конструкции, а еще подкосы для установки, подмости и регулировочные домкраты. Без всего этого правильно не получится. Зато если сделать все согласно техническим требованиям, у вас получится прочная мелкощитовая опалубка, которая поможет справиться с любыми необходимыми задачами во время строительства.
Несмотря на то, что опалубка имеет самый широкий спектр применения, чаще всего она используется при строительстве жилых домов, а еще зданий гражданского назначения. Например, при строительстве фундамента. Как уже говорилось выше, она позволяет сэкономить достаточно большое количество времени, как при создании фундамента, так и при возведении стен.
, которая может быть частично металлическая или целиком деревянной — дело непростое. Проходит она в 2 раздельных этапа, каждый из которых одинаково важен для успешного окончания всего процесса. 1 из них заключается в монтаже каркаса, сделанного из арматуры, на который на 2 этапе крепятся все остальные детали. некоторые крепят попеременно щиты с каждой из сторон стены. На самом деле, это не совсем правильно.
Как мы уже говорили выше, собрать мелкощитовую опалубку вполне можно вручную, без применения тяжелой техники и в достаточно короткие сроки. Она может быть создана как опалубка для фундамента, так и для стен и других нужд.
Теперь вы знаете, что такое разборно переставная мелкощитовая опалубка, о тех строительных ситуациях и процессах, в которых она может пригодиться. Призываем быть осторожными при возведении такой конструкции и тщательно соблюдать весь технологический регламент. Вы можете нанять команду рабочих, существуют специальные бригады, работающие именно с установкой опалубок.
Опалубка стен: что это такое?
В последнее время возросли объёмы монолитного строительства, в связи с этим именно опалубка стен становится самым необходимым и востребованным вспомогательным материалом. Такую популярность монолитные здания получили благодаря быстроте возведения, повышенной прочности, а также возможности значительно сэкономить на материалах. Повышенную надёжность строящегося объекта во многом определяет именно опалубка.
Давайте разберёмся, что же собой представляет строительная опалубка. Это несложная конструкция, которая состоит из определённого количества наборных панельных блоков. Все эти элементы легко фиксируются в нужном положении на заданной высоте и служат для удерживания бетонной смеси в нужном положении до момента полного застывания.
Как правило, любая опалубочная система состоит из следующих составляющих:
- несущая рама;
- крепёжные детали;
- опалубочная панель;
- рёбра жёсткости.
Рис.1 — Опалубочная система
В зависимости от функционального использования все опалубки можно разделить на следующие подвиды:
- опалубка для вертикальных конструкций (сюда входит и опалубка стен);
- разновидность опалубки для устройства стен и перекрытий одновременно;
- щиты для перекрытий и поверхностей, наклонённых под любым углом;
- опалубочные элементы для устройства целых комнат или квартир;
- пневматическая опалубка для создания изогнутых конструкций.
Расчет опалубки
Для создания конструкции в обязательном порядке производится:
- расчет ее несущей способности;
- определение необходимого количества материалов;
- выбор наиболее оптимальной технологии возведения;
- стоимость аренды опалубки стен.
Лишь правильно составленный проект гарантирует качественное проведение монтажных работ с минимальными затратами. На размер опалубки существенную роль будут оказывать влияние:
- площадь заливаемой бетонной конструкции;
- толщина возводимых стен.
Количество используемого бетона напрямую влияет на число опорных стоек, с помощью которых не допускается деформационных изменений при заливке раствора.
Основным критерием для расчета опалубки, сделанной из дерева, являются габариты доски. Ее стандартные размеры составляют:
- длина — 6 м;
- ширина — 1-1,5 м;
- толщина — 2,5 см.
Размеры заливаемой конструкции определяются путем деления на длину и ширину доски (высота). В среднем для создания 1 м³ потребуется 40-42 доски, которые имеют ширину 1 м.
Установка и монтаж
Самоподъемная гидравлическая опалубка поднимается постепенно и ровно на этаж вверх, который уже ремонтировался ранее. Позднее будет производиться заливка бетоном самой жесткой части.
После того, как бетон «затвердеет» за трое суток, необходимо избавить поверхность от опалубочной поверхности, отведя ее на 80 мм от стенки и надежно зафиксировав. Позднее строители переносят опалубку выше с последующим армированием. Для этого конструкция надежно фиксируется при помощи болтов стяжного типа, подготовив поверхность к заливке бетоном.
Процесс строительства с использованием самоподъемной опалубки является более простым чем при использовании классического варианта, поскольку включает:
- возможность подъема фиксирующей планки при помощи гидравлики;
- удобство армирования поверхности;
- заливку поверхностей бетоном без риска отслоения планки;
- возможность контроля за состоянием поверхности.
Самоподъемная опалубка для стен отличается от метода скользяще-съемной тем, что:
