Как сделать металлическую лестницу на косоурах своими руками

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

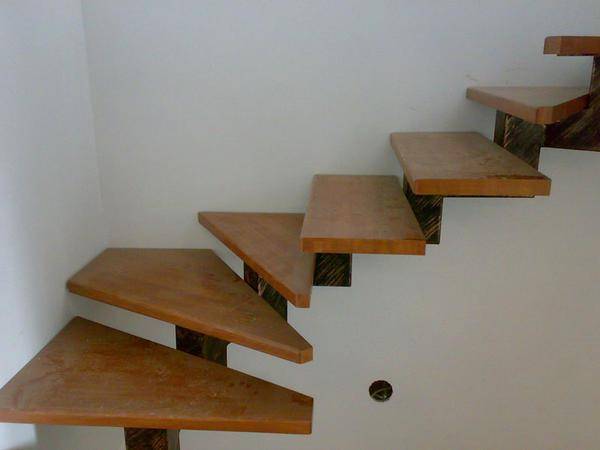

Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности

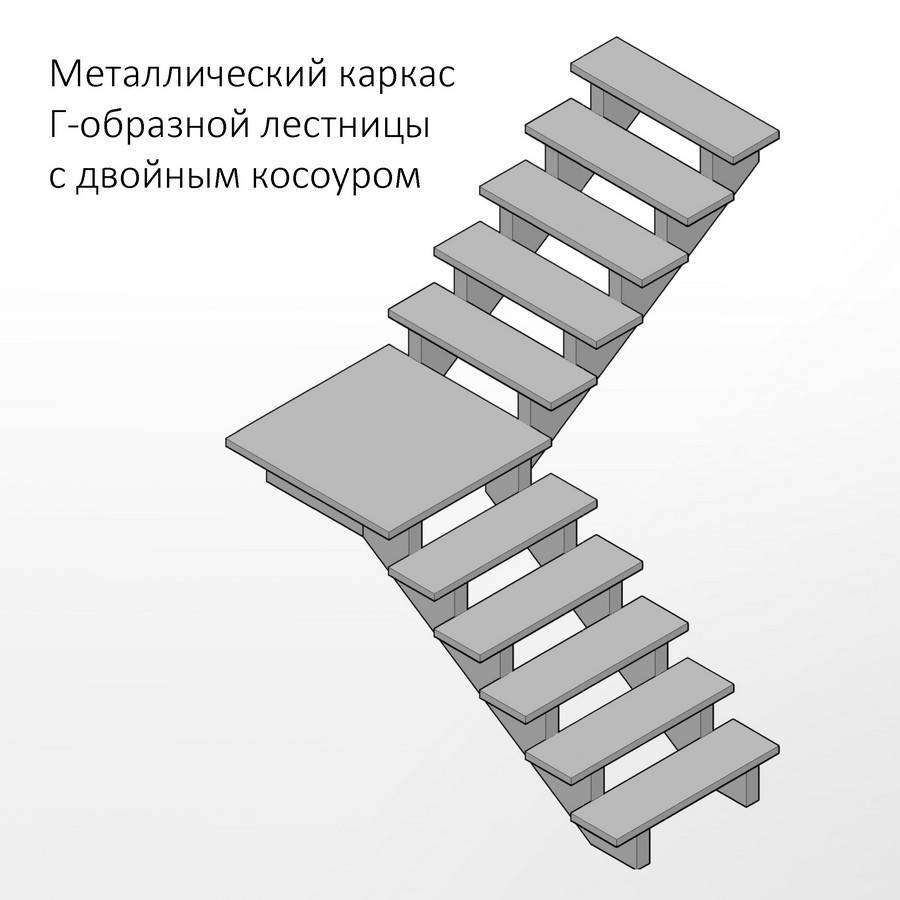

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

  • кобылки – это небольшие приспособления, с помощью которых формируется опора для ступенек.

    На схеме №4 – это кобылки

  • гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер

Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком

Это интересно: Пристройка к дому своими руками — познаем вопрос

Изготовление и нарезка заготовок и деталей

Перед тем как приступить к непосредственной сварке металлической лестницы своими руками, необходимо сразу определиться с ее конструкцией, количеством маршей и ступеней, общим дизайном, формой и т.д. А уже, исходя из полученной информации, понять, какие инструменты будут необходимы и какое количество материала.

Самой простой считается конструкция, которая состоит из несущего каркаса. Его изготавливают из широкой трубы или швеллера, которые необходимо установить в виде косоуров, а после к ним, строго параллельно полу, привариваются ступени из металла.

Не забываем заготовить все нужные детали

Если вы планируете устанавливать одномаршевую лестницу, вам потребуется пара швеллеров одинаковой длины, прямоугольная сварная труба шириной 80 см или квадратная труба из стали. Далее сделайте заготовки для ступеней из гладкой стали с прорезями.

Помимо этого, вам пригодится грунтовка, дополнительные сварочные электроды, сварочные и шлифовальные диски для болгарки и прочее. Только после можно приступать непосредственно к самому процессу сооружения металлической лестницы.

Производство сварочных работ

Создание лестницы из металла своими руками необходимо начинать с изготовления каркаса. Для этого необходимо взять швеллера, длина которых должна быть заранее просчитана на подготовительном этапе, и поставить их на ребро. Далее с помощью электродугового сварочного аппарата приваривают уголки, которые будут являться основанием для установки ступеней.

Сверху на них монтируются стальные ступени, сделанные из гладкого металла с прорезями. Также можно использовать любой другой материал, который предусмотрен вашим дизайн-проектом

Важно, чтобы все ступени были строго параллельны полу, поэтому обращайте внимание на прямые углы

После этого можно заняться изготовлением перил и ограждений. Они делаются с помощью сварки квадратных металлических труб, а после их необходимо прикрепить на нужное место с помощью все той же сварки.

На завершающем этапе лестница устанавливается в уже подготовленный для этого проем, после чего надежно закрепляется анкерными болтами.

Окончательная обработка лестницы

Изготовление основного металлического каркаса лестницы и его непосредственный монтаж – конечно, большая часть работы, но далеко не самая главная. Не стоит недооценивать роль финишной отделки. Она обеспечит уже готовую конструкцию надежной защитой от коррозии металла и придаст лестнице ее финальный внешний вид.Это интересно: нюансы отделки лестниц деревом. На этом этапе производится заключительная обработка всех сварочных швов, выступающих частей, острых углов и шероховатостей. В этих целях необходимо воспользоваться болгаркой с наждачным кругом, которая поможет все тщательно зачистить.

Далее следует провести обработку всех металлических поверхностей от коррозии. Сначала нужно их обезжирить, а потом обработать специальным раствором для преобразования ржавчины. После наносим на просушенную поверхность грунтовку для металла.

На последнем этапе остается только заняться непосредственно декором лестницы. Для этого можно использовать любые оригинальные варианты отделки по вашему вкусу. Например, использовать художественную ковку для перил, необычный цвет краски или редкий сорт дерева для изготовления ступеней – можно проявить всю свою фантазию. Главное, помните, что внутренняя лестница должна сочетаться с интерьером помещения, в котором она расположена, а уличная лестница не должна выделяться из общей архитектуры дома.

Бетонные лестницы на косоурах

Что собой представляет

Бетонные лестницы на косоурах многие относят к элитным конструкциям, которые станут полноценным украшением любого дома. Косоурами принято называть балки лестничного марша, поверх которых фиксируются ступени. Для того чтобы придать легкость, воздушность конструкции, существенно снизить ее вес, чаще всего используют вариант конструкции на одном мощном косоуре, представленным бетонной, металлической балкой или же швеллером.

Принято выделять следующие модификации косоуров:

  1. центральный – предусматривает отсутствие подступенка закрытого типа, наличие горизонтальных ступеней в виде планок;

Предъявляемые требования

Бетонная лестница на металлических косоурах требует точных расчетов. От того, насколько правильно они будут произведены, в первую очередь зависит уклон лестницы, но комфорт во время ее эксплуатации

Важно принять во внимание, что оптимальным считается уклон в 40-45 градусов, не более, в противном случае спуск будет сопровождаться риском травматизма. Иногда под влиянием ограниченности пространства для сооружения межэтажной коммуникации приходится жертвовать собственным комфортом и делать наклон круче, чем хотелось бы. В этом случае важно продумать количество ступеней из расчета среднего роста человека

Более того, ширина ступеней должна обеспечивать надежную фиксацию стопы, следовательно, быть не менее 40 см

В этом случае важно продумать количество ступеней из расчета среднего роста человека. Более того, ширина ступеней должна обеспечивать надежную фиксацию стопы, следовательно, быть не менее 40 см

Бетонные лестницы на косоурах швеллера должны быть оборудованы поручнями для удобства передвижения. Если в вашей семье есть маленькие дети, на стадии проектирования позаботьтесь о сооружении не просто поручня, а максимально безопасного ограждениями с минимальными просветами, чтобы целиком и полностью исключить вероятность несчастного случая.

Типовые проекты

Типовые проекты бетонной лестницы на косоурах можно найти в достаточном многообразии на просторах интернета. Если вы хотите справиться с монтажными работами самостоятельно, советуем отказаться от сложных в исполнении конфигураций. Оптимальный вариант для новичков – конструкция на двух несущих балках. В этом случае вам удастся обеспечить необходимую фиксацию ступеней бетонных для лестницы, а также облегчить себе задачу.

Основные этапы изготовления

Монтаж косоуров происходит при помощи спецтехники или же вручную. Для самостоятельного монтажа вполне достаточно двух мужчин. Фиксация начинается в нижнем положении при помощи специальных анкерных болтов. Затем заводится верхний конец балки и фиксируется таким же способом. Замоноличивание производится только лишь после проверки правильности всех положений и окончательной сборки лестницы.

Критерии выбора лестницы на двух косоурах

Согласовывая окончательный вид проектируемой лестницы, возникает проблема выбора типа каркаса: закрытый или открытый. Именно поэтому клиенты часто спрашивают, в чем разница между закрытым и открытым лестничным каркасом лестницы на двойном косоуре. По большому счету ее нет. Отличие только во внешнем виде. Первый вариант выглядит легче, второй же — массивнее.

На фотографиях ниже — лестницы на двух металлических косоурах открытого и закрытого типа соответсвенно.

Посмотрите, какие еще бывают лестницы на косоурах.

Как видите, модели бывают разные. Выбор зависит от вкуса клиента и особенностей помещения. Часто клиенты показывают нам фотографию готового проекта, который хотят заказать, а дальше мы воплощаем эти желания в реальность. Об этом подробнее.

Универсальная металлическая лестница на одном косоуре

Смелый во всех отношениях вариант, выполненный на одном креплении. Реализовать его можно только в том случае, когда не планируется значительная нагрузка на конструкцию. Помимо этого, учитывать необходимо геометрию лестницы. Если за одним поворотом следует еще несколько, то существует необходимость в двух и более косоурах.

Внимание также обращается на физические параметры стен. Если таковые не позволяют сделать вывод об их прочности, то лучше остановиться на варианте с двумя железными фиксаторами. Есть еще несколько советов от опытных строителей:

Есть еще несколько советов от опытных строителей:

  1. Сборная конструкция – универсальный вариант, позволяющий даже при множестве внешних отрицательных факторов. Подобно кубикам конструктора, все выстраивается в свободном порядке.
  2. Если отказаться от первоначальной задумки желания нет, то качественно сделать 1-косоурную лестницу можно следующим образом. Крепление к стене производится в 4-5 точках при помощи металлических штифтов.
  3. Для домов с малышами и 4-ногими любимцами подойдут забежные конструкции. Суть их скрывается в названии. По ним можно в буквальном смысле бегать.

Единственным ограничением является требование о наличие большого свободного пространства.

Основные виды косоуров

Для разных лестничных конструкций нужны разные опорные балки. Есть лестницы, опорная основа которых состоит из:

  1. Одной мощной балки, расположенной по центру. Такой косоур — прекрасное решение для небольшой деревянной лестницы с минимумом пролетов;
  2. Двух опорных балок. (фото) Такой тип косоуров на лестницах из дерева встречается чаще всего;
  3. Трех косоуров. Центральная опора в этом случае играет роль страховочного элемента и идеально подходит для массивной лестничной конструкции из дерева.

Для изготовления опорных изделий всегда используют максимально прочные и надежные материалы, такие как металл и дерево.

Ширина доски для изделия должна быть не менее 30 сантиметров, если этот показатель уже – изготавливают страховочный косоур, который размещают по центру лестничного марша. Центральная балка также обязательно нужна при превышении ширины в 2,5 метра самого пролета.

Чаще всего в современных лестницах используются ступенчатые деревянные косоуры и косоуры с коньком. Разберемся подробно, что же представляют собой эти разновидности поддерживающих элементов.

Ступенчатая опора почти полностью повторяет собой конструкцию лестничного пролета. Для изготовления такого типа поддерживающего элемента в ровном древесном полотне выпиливают специальные вырезы в форме треугольников. Все вырезы должны располагаться на равном расстоянии друг от друга. Именно в эти трехугольные разрезы в полотне будут укладываться ступени лестницы. Минус такого вида косоуров в том, что любые распилы на деревянном полотне ухудшают его показатели прочности. Поэтому для массивных лестничных сооружений лучше использовать косоуры с кобылками.

Кобылки – дополнительный элемент на опорной балке, именно в кобылки будут закладываться ступени, а сама балка при этом останется монолитной, без выпилов и разрезов на полотне. Кобылки монтируют к основанию опоры при помощи шкантов. Изготовление косоура с кобылками – процесс более трудоемкий, так как требуется выработать и саму опору и шканты и кобылки. Впрочем, собирается в единое целое такая конструкция довольно просто – по принципу детского конструктора.

Если же изначальный проект лестницы предусматривает один косоур в качестве опоры, то лучше выбрать изделие из металла, так как оно придаст сооружению максимальную устойчивость и надежность.

Прочные косоуры для массивных лестничных конструкций

Металлические поддерживающие элементы выполняются из сварных элементов: швеллера, двутавра, прямоугольных металлических труб. Самостоятельно изготовить такой косоур получится вряд ли – нужно знать специфику работы со сваркой и разбираться в прочности сварных соединений. Поэтому опорную конструкцию из металла лучше заказывать у профессионального изготовителя.

Металлический крепежный элемент также имеет в своем проекте кобылки, на которые дополнительно навариваются пластины или углы – в эти проемы будут укладываться ступени. Таким образом, фиксация ступенек происходит по всей длине лестницы и именно потому металлический косоур идеален в качестве опоры для сооружений массивных, а также с необычным дизайном.

К преимуществам металлических опор можно отнести следующие качества:

  1. Металл зрительно облегчает сооружение;
  2. Визуально металлические балки смотрятся привлекательные и отлично вписываются в современные интерьеры в стиле модерна и минимализма;
  3. Изделия такого типа отвечают всем правилам пожарной безопасности.

Руководствоваться при выборе косоуров для домашней лестницы можно опираясь на вкусовые и стилистические предпочтения – кому-то по душе прочный металл, кто-то отдаст предпочтение экологичному дереву. Однако наилучшим вариантом будет получение обязательной консультации у специалистов: оценив вес будущей лестницы, степень ее нагрузки и технические особенности профессионалы порекомендуют вам наиболее подходящий тип косоура, а также посоветуют оптимальный материал для нее.

Виды косоуров из металла

Железо – гибкое изделие, который легко подвергается конфигурации. Особенно ярко это проявляется в производстве каркаса благодаря возможности изгибать и растягивать изначальный материал

лестница на металлическом косоуре на 2 этаж

Прямой – классическая форма без перегибов и поворотов. Предназначена для прямых лестниц. Ломаная разновидность более сложна в производстве, но она и более завершенная, так как не нуждается в отделке и декорациях.

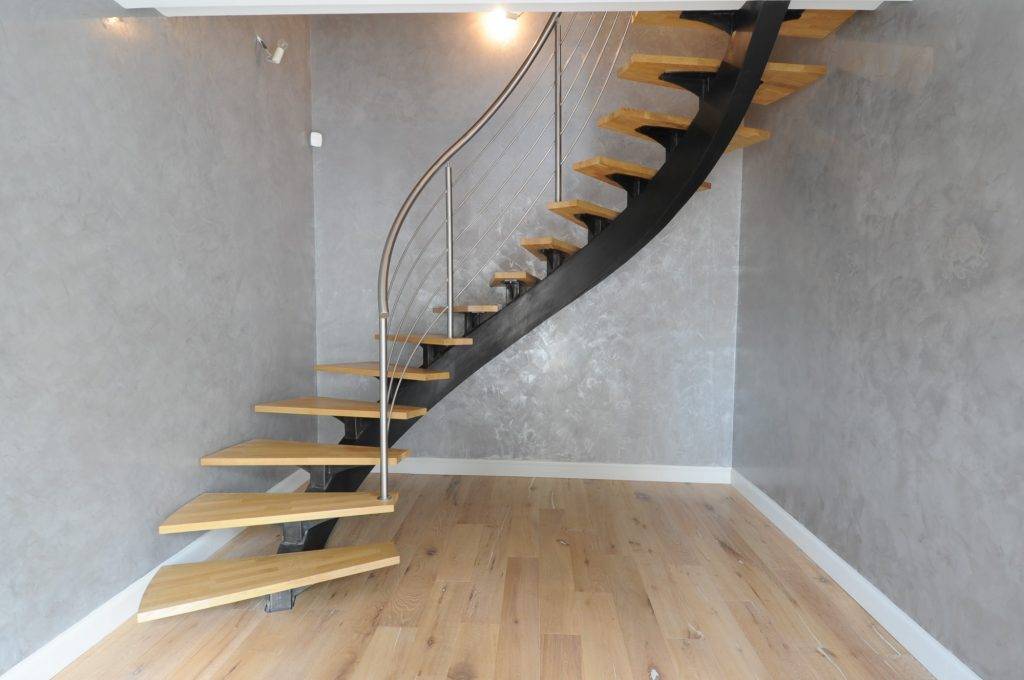

Особая форма – винтовая балка с изысканным дизайном. Подходит для спиральных ступеней. Гармонично смотрится в многолюдных и элитных помещениях.

Какой материал лучше?

Несмотря на привычность деревянной основы, данный вид имеет коренные недостатки – отсутствие гибкости при изготовлении и постепенная утрата эксплуатационных свойств.

Альтернативный вариант – купить металлический косоур для лестниц, который долговечен и практичен. На практике имеется также комбинированный тип балок, но его недостаток – дороговизна и длительный процесс изготовления

При выборе качественного каркаса имеет смысл обратить внимание на металлический косоур как самый доступный, практичный и универсальный вариант

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

ВинтовымиТакие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
МаршевымиЭтот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
НавеснымиБывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Преимущество косоура над тетивой

Еще одним видом несущей балки является тетива. При таком устройстве подъема ступени вставляются в пазы или углубления. Они могут быть как с одной стороны (в стене), так и с двух. Если смотреть на подъем сбоку, тетива будет закрывать ступени, и видно их не будет. Такая конструкция имеет преимущество в установке, поскольку времени этот процесс займет гораздо меньше. Крепление тетивой безопасно и долговечно.

Косоур имеет ряд плюсов

Крепление косоуром чаще всего производится по центру конструкции, но бывают и боковые виды. В этом случае при виде сбоку ступени будут хорошо просматриваться. Положительными сторонами этого вида является: высокая способность выдерживать механические нагрузки, а также установка в сжатом пространстве.

Если перед вами стоит выбор между косоуром и тетивой, ориентируйтесь на исходные данные вашего дома. При наличии большого пространства остановите свой выбор на тетиве. Она прекрасно дополнит интерьер и займет не так много времени и труда. Наиболее практичным вариантом станет косоур.

Это интересно: чем косоур отличается от тетивы?

Как самостоятельно изготовить лестницу

Когда материал для строительных конструкций выбран, можно переходить к основной части технологического процесса.

Изготовление лестницы на косоурах своими руками начинается с подготовки и производства всех необходимых деталей и узлов:

  1. Косоур представляет собой несущую балку, концы которой крепятся к нижней и верхней площадке. По верху ее установлены подкосы для ступеней, при взгляде на эту конструкцию сбоку она напоминает гребень;
  2. Ступени лестницы – обработанные доски, закрепленные на косоуре и предназначенные для перемещения по ним людей;

  1. Балюстрада или перила на таких лестницах крепится к ступеням и предохраняет человека от падений с высоты.

В зависимости от геометрических размеров и еще некоторых специфических параметров это сооружение может иметь особенности. В зависимости от количества несущих балок бывают лестницы на монокосоуре и с двумя несущими элементами. Первый вариант в частных домах и квартирах получил наибольшее распространение.

Варианты изготовления несущей балки

Лестница на монокосоуре имеет в своей основе силовую часть, изготовленную из цельного деревянного бруса или составную. В первом варианте зубья на балке выпиливаются при помощи электрической циркулярной пилы.

Для составной балки треугольники вырезаются отдельно и закрепляются на брусе с использованием шкантов и клея. Такое соединение при необходимости может разбираться для ремонта.

Лестница на одном косоуре из цельного бруса имеет более высокую стоимость изготовление. Для нее необходима заготовка толщиной не менее 50 мм и шириной не менее 300 мм. Такой брус можно выпилить только из очень крупного дерева. Потому использование цельной балки явление довольно редкое.

Составная конструкция проще в изготовлении: каждый треугольник выпиливается и обрабатывается по отдельности.

Важно! При производстве косоура необходимо добиться максимально точной подгонки всех элементов

Особое внимание уделяется фиксации элементов на основе. Опорные площадки под ступени должны быть строго параллельными между собой

Тогда при правильной установке лестницы они обеспечат горизонтальность плоскости каждой ступени.

Ступени и балюстрада – важные составляющие конструкции

Лестницы на косоуре имеют открытые проступки без подступенков, эта особенность их конструкции придает им легкости и изящества. Для производства ступеней используется доска толщиной в 50 мм и более ширина 250-300 мм, что касается дины, то она может быть разной. Этот показатель зависит от размеров проема и должен обеспечивать свободное перемещение человека.

Лестницы на центральном косоуре имеют только одну точку для закрепления ступеней, и она расположена посредине детали. Это соединение должно быть достаточно надежным и жестким. При этом сама ступень должна иметь достаточное сечение и прочность, чтобы при приложении нагрузки к любому ее краю не происходило ее деформации и прогиба. Каждый элемент после чистовой обработки тщательно шлифуется и полируется.

Изготовление ограждающих конструкций: балюстрад или перил – операция сложная и ответственная. Размеры этих элементов лестницы определяются проектной документацией, а форма должна отвечать стилистике оформления помещений. Материалом для них также является древесина, а для изготовления потребуется токарный станок. Заготовки проходят чистовую обработку и шлифуются.

Монтаж несущей балки и сборка лестницы

Перед установкой косоура необходимо убедиться в достаточной прочности обеих опорных площадок. При необходимости они укрепляются металлоконструкциями.

Лестница на центральном косоуре монтируется в такой последовательности:

  1. Производится установка и фиксация силовой балки, в качестве крепежа используются анкера или болтовые соединения. Для обеспечения достаточной прочности стыка могут использоваться дополнительные элементы;
  2. Установка ступеней осуществляется с применением шкантов и столярного клея, выполнение этой операции требует высокой точности;

  1. Монтаж балюстрады и перил может производиться как клеевым способом, так и с применением разъемных винтовых соединений. В первом случае снятие деталей для ремонта без их разрушения невозможно;
  2. После полной сборки и испытаний производится окончательная ее шлифовка и покрытие лаком.

Процесс изготовления и монтажа лестницы такого типа на этом можно считать завершенным. Косоурная конструкция не нуждается в процессе эксплуатации, в каком-либо специфическом обслуживании. Периодически потребуется обновление лакового покрытия на ступенях. Оно подвергается наиболее интенсивному износу.

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.


Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

  • стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
  • более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.


Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

  • необходимые высотные отметки;
  • горизонтальные (вертикальные) размеры;
  • все монтажные зазоры;
  • размеры железобетонных ступень для лестниц.


Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

  • плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
  • ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
  • ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

  • ступеньки;
  • косоуры;
  • одна или две полуплощадки для ступеней.


ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

  • плоские 1ЛП – предназначенные для плоских маршей ЛМ;
  • ребристые 2ЛП – используются с маршами ЛМ;
  • ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
  • ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры


Фото ступенек на металлических косоурах Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) – комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии.

В настоящей ТТК приведены указания по организации и технологии производства работ по устройству лестницы из сборных железобетонных ступеней, укладываемых по стальным косоурам.Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.1.3.

Нормативной базой для разработки технологической карты являются:- рабочие чертежи;- строительные нормы и правила (СНиП, СН, СП);- заводские инструкции и технические условия (ТУ);- нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР);- производственные нормы расхода материалов (НПРМ);

– снижение себестоимости;- сокращение продолжительности строительства;- обеспечение безопасности выполняемых работ;- организации ритмичной работы;- рациональное использование трудовых ресурсов и машин;- унификация технологических решений.1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ по устройству лестницы из сборных железобетонных ступеней, укладываемых по стальным косоурам.

РТК регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ. Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:- рассмотрение материалов карты и выбор искомого варианта;- проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;- корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

– пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;- оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.1.7.

Изготовление деревянных ступеней, подсветка

По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.

И на следующие пару лет каркас обзавелся временными деревянными ступенями.

Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.

Со стойки для дрели снял верхнюю часть, закрепил ее струбцинами на столе, вместо дрели установил перфоратор – в патрон дрели сверло не вошло. Сложность в процессе сверления в том, что нужно точно выставить высоту сверления относительно центра отверстия, в котором установлен перфоратор. А боковой упор, по которому двигается ступень, должен быть строго параллелен оси перфоратора, иначе – сверло поведет в сторону.

Перед обработкой все ступени и площадки «примерил» на каркас.

В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.

Параллельно rasss сделал в ступенях декоративную подсветку – выбрал фрезером паз (глубина/ширина 4 мм) в каждой ступени, на двухсторонний скотч зафиксировал цветную светодиодную ленту и каждый кусок подключил через микроразъем.

Перед сборкой каркас покрасил – кистью, так как на этот момент остальная отделка уже была закончена, и брызги от краскопульта в планы не входили.

Деревянные лестницы зачастую скрипучие, чтобы в процессе эксплуатации ступени не «запели», rasss подстраховался – на каждый кронштейн наклеил по тонкой полосе автомобильной шумоизоляции. После сборки лестница «заиграла» в прямом смысле слова.

Проводка проходит с тыльной стороны косоура – приклеена со стороны стены на двухсторонний скотч.

Управляется подсветка датчиком освещения – включается с наступлением темноты.

Чтобы регулировать яркость подсветки, которая многим бросилась в глаза, rasss дополнил систему регулятором – теперь можно настроить свечение любой интенсивности, от минимума до максимума.

Особенности устройства

Косоуры представляют собой деревянные балки, расположенные по краям лестницы. Нижняя часть этих балок имеет ровную форму, а верхняя прорезана в виде зигзага. Особенностью деревянных лестниц с косоурами является то, что именно на эти боковые балки устанавливаются ступени. При этом проступи часто идут внахлест, выпирая за пределы косоуров.

Косоуры могут сооружаться из таких материалов:

  • Бетон. Создание конструкции весьма трудоемкое. Оно предполагает выкладку опалубки, которая является черновым вариантом деревянной лестницы. Впоследствии в опалубку заливается бетонный раствор;
  • Металл. Изготовление косоуров из этого материала предполагает использование специальных инструментов, для резки и сваривания металла;
  • Древесина. Для изготовления опорных элементов используется минимальный набор обычных столярных инструментов.

Материал для создания косоуров подбирается под ступени и поручни лестницы. При этом чаще всего опорные элементы изготавливаются из древесины.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
