Какой минимальный уклон допустим для мягкой кровли?

Калькулятор расчета длины стропильных ног

Для расчета длины стропильных ног удобнее воспользоваться специальным онлайн-калькулятором – в сети Интернет есть множество сервисов с подобными возможностями. В его основе заложена известная всем теорема Пифагора, которая позволяет определить длину гипотенузы по известным катетам.

Одним из катетов (для всех типов крыш) является высота конька, конькового уза в шатровой кровле, превышение высоты одного края для односкатных конструкций. Второй катет определяется типом стропильной системы, что детально изображено на рис. 13.

где 1 – односкатная кровля;

2 – двускатная крыша;

3 – вальмовая конструкция;

4 – шатровая стропильная система.

Рисунок 13. Количество и расположение стропил в разных конструкциях крыш

Для расчета нужно выбрать тип кровли, ввести значения высоты конька и ширины здания – все расчеты выполнит онлайн-калькулятор, учитывающий все вышеприведенные зависимости.

Металлочерепица Grand Line Kredo, Полиэстер, мокрый асфальт (RAL 7024) 0,45 ммМеталлочерепица с закругленной формой гребня и мягкими и ровными линиями, отражающими Сред…

От 541 руб/м²Подробнее

Металлочерепица Grand Line Modern, Полиэстер, сигнально-синий (RAL 5005) 0,4 ммМеталлочерепица в профиле Modern, форма которого приближена к классической керамической че…

От 398 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, сигнально-синий (RAL 5005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 556 руб/м²Подробнее

Металлочерепица Grand Line Classic, Velur20, мокрый асфальт (RAL 7024) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 869 руб/м²Подробнее

Металлочерепица Grand Line Classic, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 556 руб/м²Подробнее

Металлочерепица Grand Line Classic, Satin, красное вино (RAL 3005) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 579 руб/м²Подробнее

Металлочерепица Grand Line Kamea, Полиэстер, красное вино (RAL 3005) 0,45 ммМеталлочерепица в стильном и современном профиле Камея с покрытием Полиэстер с гладкой гля…

От 541 руб/м²Подробнее

Металлочерепица Grand Line Kvinta plus, Полиэстер, зеленый мох (RAL 6005) 0,45 ммМеталлочерепица с симметричным профилем и оригинальными канавками, повышающими жесткость и…

От 557 руб/м²Подробнее

Обрешетка под мягкую кровлю – требования к конструкции

Битумная черепица – современный, практичный кровельный материал, который изготавливается из стекловолокна, пропитанного модифицированным битумом. Он обладает небольшим весом, эстетичным внешним видом, устойчивостью к факторам внешней среды и воздействию грибков или прочих микроорганизмов. Особенность этого покрытия для крыши в том, что оно не имеет жесткой формы, поэтому для его монтажа необходимо прочное основание. Обрешетка под мягкую кровлю – важный элемент конструкции крыши, от которого зависит долговечность и надежность материала. В этой статье мы расскажем, как правильно подготовить основание для настила битумной черепицы.

Обрешеткой называют основание, на которое настилают кровельное покрытие, состоящее из деревянных брусков или фанеры. Ее приколачивают с помощью гвоздей к стропильным ногам каркаса для обеспечения прочности и равномерного распределения веса мягкой кровли. Битумная черепица – легкий материал, 1 квадратный метр которого весит до 13 кг, однако оно нуждается в надежном основании, так как не держит форму самостоятельно. Различают 2 вида конструкции обрешетки:

  • Разреженная. Разреженную обрешетку изготавливают из деревянных брусков толщиной 3-4 см или досок. Расстояние между этими брусками называют шагом, для монтажа мягкой кровли оно не должно превышать 50 см.
  • Сплошная. Сплошная обрешетка изготавливается из листов влагостойкой фанеры или древесностружечной плиты. Она служит прекрасным основанием для настила битумной черепицы, благодаря ровной, гладкой поверхности.

Важно! Рекомендуется для изготовления обрешетки под гибкую черепицу применять древесину хвойных пород, высушенную до влажности 20 процентов. Такой материал более устойчив к влаге, деятельности грибка и гнили, что продлевает срок службы конструкции

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

  1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
  2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
  3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Обратите внимание! Битумная черепица обладает шероховатой, нескользкой поверхностью, поэтому в зимний период на ней скапливается снег. Надежная обрешетка поможет мягкой кровле сохранить форму и перенести интенсивные снеговые нагрузки

Требования

Обрешетка под мягкую кровлю изготавливается из дерева, просушенного до влажности 20% и обработанного антисептическими средствами глубокого проникновения. Чтобы не повредить нижнюю поверхность кровельного материала, с досок нужно удалить сучки, зазубрины, неровности. Лучше элементы обрешетки острогать или ошкурить. Чтобы основание служило долго и надежно, необходимо учитывать следующие факторы:

Снеговую нагрузку в зоне, где ведется строительство

При выборе конструкции и шага между брусками необходимо принимать во внимание климатический фактор. Если снега выпадает много, то основание для монтажа гибкой черепицы необходимо усилить

Вес кровельного материала

Один квадратный метр покрытия из битумной черепицы весит не более 13 кг, но в совокупности с утеплителем и гидроизоляцией нагрузка на стропила может превышать 300 кг/м2. Уклон крыши. Чем меньше уклон крыши, тем прочнее должна быть обрешетка, так как с пологих скатов снег не соскальзывает самостоятельно, а накапливается, увеличивая нагрузку на стропильную систему.

Учтите, что даже малейшая неровность на основании в результате трения приводит к появлению прорех в битумной черепице. Чтобы не допустить этого, конструкцию обрешетки делают трехступенчатой, а ее поверхность выравнивают с помощью строительного уровня.

Доборные элементы, которые благоприятно влияют на вентиляцию

Под доборными элементами имеются в виду составляющие кровли, которые монтируются после основного строительства. Ими называются коньки, ендовы, всевозможные планки и тому подобные вещи. Как правило, мягкая черепица укладывается на сложные стропильные системы с большим количеством плоскостей. Именно поэтому, поверхность будет включать в себя несколько коньков и ендов.

Для увеличения естественной вентиляции можно установить коньковый элемент с перфорацией. Небольшие отверстия никаким образом не будут препятствовать выводу конденсата из чердачного помещения. Кроме этого, вы заблокируете доступ мелким грызунам и птицам

Это очень важно, если ваше жилье находится вблизи леса

Воздух поступает в чердачное помещение через специальные продухи, которые находятся под карнизными свесами. Защитить их от грязи, влаги и вредителей можно при помощи обшивки этих самых свесов. Для этого можно использовать специальные софиты, профлист или сайдинг. На правах опытного кровельщика могу заявить, что профнастил и сайдинг отличаются от софитов своей дешевизной, но они обладают заметными недостатками в виде отсутствия перфорации.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто

Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º

Элементы гибкой черепицы:

  • Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
  • Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
  • Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
  • Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.

Какие крыши по типу уклона выделяют мастера?

1. Плоские кровли – когда скат наклонен под углом не более 5 градусов. Этот вариант мы можем видеть на многоэтажных домах и больших хозяйственных строениях.

2. С минимальным уклоном – от 5 до 12 градусов. Такие кровли встречаются в южных районах, где почти не бывает осадков, и в ветреных областях.

3. Скатные крыши – с углом от 15 до 25 градусов. Такие кровли менее чувствительны к скоплению осадков. Этот вариант наиболее популярен в центральных регионах России.

4. Крутые крыши – угол 40 градусов и более. Крутой уклон популярен в строительстве загородных домов, где очень часто обустраиваются мансардные помещения. Такой угол требует укрепления стропильной системы, с учетом ветровых нагрузок.

Как считать уклон кровли из гибкой черепицы ↑

Уклон кровли создают ее скаты, расположенные под углом к горизонтальной поверхности основания, поэтому определение уклона кровли сводится к решению прямоугольного треугольника. Один из его катетом – это высота крыши (AC), другой – расстояние от проекции конька на горизонталь до вершины искомого угла (AB). Обозначение уклона кровли на чертежах соответствует общим требованиям архитектурно-строительных чертежей – перед размерным числом наносится знак «>», направленный в сторону уклона.

Уклон i ската ВС относительно ее горизонтальной проекции (отрезок ВА) определяют путем нахождения отношения катетов в прямоугольном треугольнике ABC.

Зная угол наклона крыши в процентах или в виде соотношения, можно получить направление ската на чертеже, даже без расчета значения величины уклона в градусах. Это, конечно, может помочь при выполнении расчета крыши.

Чтобы построить прямую ВС по заданной величине уклона кровли, выбирают для начала произвольную единицу длины. Допустим, что уклон 1:4, тогда от точки A по стороне прямого угла CAB влево откладывают отрезок AB, который равен четырем выбранным единицам длины. Затем по второй стороне угла вверх откладывают одну единицу длины и получают таким образом отрезок АС. Соединив по прямой точки В и С получаем направление требуемого уклона.

Уклон может быть задан и в процентах. Допустим, он составляет 20%. Построение гипотенузы, в роли которой фактически выступают стропила, проводится аналогично. При этом длину большего катета принимают за 100%, а меньшего – за 20%. Уклон в 20% равнозначен соотношению 1:5.

2017 stylekrov.ru

Кровельная гибкая черепица: характеристики и преимущества Ондувилла – объемная мягкая 3d черепица Гибкая черепица Шинглас: виды и характеристики Кровля Тегола: популярные виды и преимущества

Варианты разуклонки плоской крыши

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

  • Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.
  • Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.
  • Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
  • Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.
  • Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Откуда берется конденсат

Если вы внимательно слушали учителя на уроках физики, то наверняка знаете, что конденсат это ничто иное как осевшая на поверхности влага из воздуха. Но откуда она может взяться?

Причин у ее возникновения довольно много. Это в первую очередь связано с регионом вашего проживания. Если у вас постоянно идут проливные дожди, то глупо надеяться на сухой воздух. Он может проникать в помещение совершенно разнообразным способом, в большом объеме он проникает в жилье во время проветривания. Влажный воздух, который поступил в помещение сразу оседает на всех вещах, находящихся в этом пространстве. Не стоит переживать по этому поводу, ведь это совершенно нормальные процессы.

В процессе жизнедеятельности человек сам насыщает окружающий воздух некоторым количеством жидкости. Особенно это заметно при активном спорке или готовке еды.

Согретый до комнатной температуры влажный воздух начинает подниматься к потолку и конденсируется на более холодной стороне: На полу чердачного помещения. Последующий цикл перемещения влаги идентичен. Таким путем влага достигает кровельного пирога. Если учесть, что в чердачное пространство попадает увлажненный воздух с улицы, то не трудно догадаться, в каком объеме будут смачиваться окружающие предметы. Таким образом, влага способна разрушить всю стропильную систему всего за 5 лет.

Разуклонка керамзитом

Создание минимального уклона плоской кровли допустимо при использовании керамзита. Его получают при обжигании глинистого сланца. Керамзит укладывают как на основание из железобетонных плит или профнастила, так и на утеплитель.

Порядок работ следующий:

  • Создание разметки на крыше. Для этого можно использовать деревянный брус, металлопрофиль или просто шнурку. С брусом и профилем работать удобней, но ближе к окончанию работ их нужно достать, а образовавшиеся ямы заровнять. При использовании шнурки этого делать не нужно.
  • Засыпка керамзита. Чтобы облегчить этот процесс можно заказать манипулятор, который доставит керамзит прямо на кровлю. Иначе вручную материал носить придется очень долго.
  • Выравнивание по маячкам. Выравнивают с помощью правила. Для удобства можно смастерить деревянное правило с ручкой, по принципу граблей, только вместо зубьев – ровный, широкий брус. Керамзит стягивается от парапета в сторону воронки. Если материала оказалось слишком много, его можно растянуть к краям парапета, чтобы обеспечить хороший сток воды.
  • Чтобы зафиксировать керамзит в нужном положении его поливают цементным молочком. Приготавливают из цемента и воды, с расчетом 200 кг цемента на 1 кубический метр керамзита. Консистенция молочка должна быть достаточной для того, чтобы оно пролилось до основания, но в тоже время нельзя допускать затапливания.

Фиксация керамзита не обязательна, но желательна, так как в процессе монтажа кровли по нему часто придется ходить, нарушая при этом созданный уровень.

  • Демонтаж разметки. Если использовался брус, или металлопрофиль – засыпают впадины.
  • Далее необходимо полноценно зафиксировать уклон цементно-песчаной стяжкой, толщиной примерно 6 сантиметров. Также как и в предыдущем случае для нее обязательно укладывают арматурную сетку.
  • Низкая стоимость. Даже ниже, чем при использовании полистиролбетона.
  • Удобство создания уклона плоской кровли по СНиП. Керамзит легкий, растаскивать его удобно, излишки снимать с крыши не нужно. Единственная проблема – доставить материал на кровлю.
  • Хорошие теплоизоляционные характеристики.
  • Цементное молочко, как и иные фиксирующие растворы не в состоянии на 100% обеспечить сохранность уровня керамзита.
  • Если в процессе монтажа пойдет дождь – это может стать большой проблемой. Из-под керамзита влагу не выгонишь, значит, придется ждать, пока все не просохнет.

Керамическая черепица

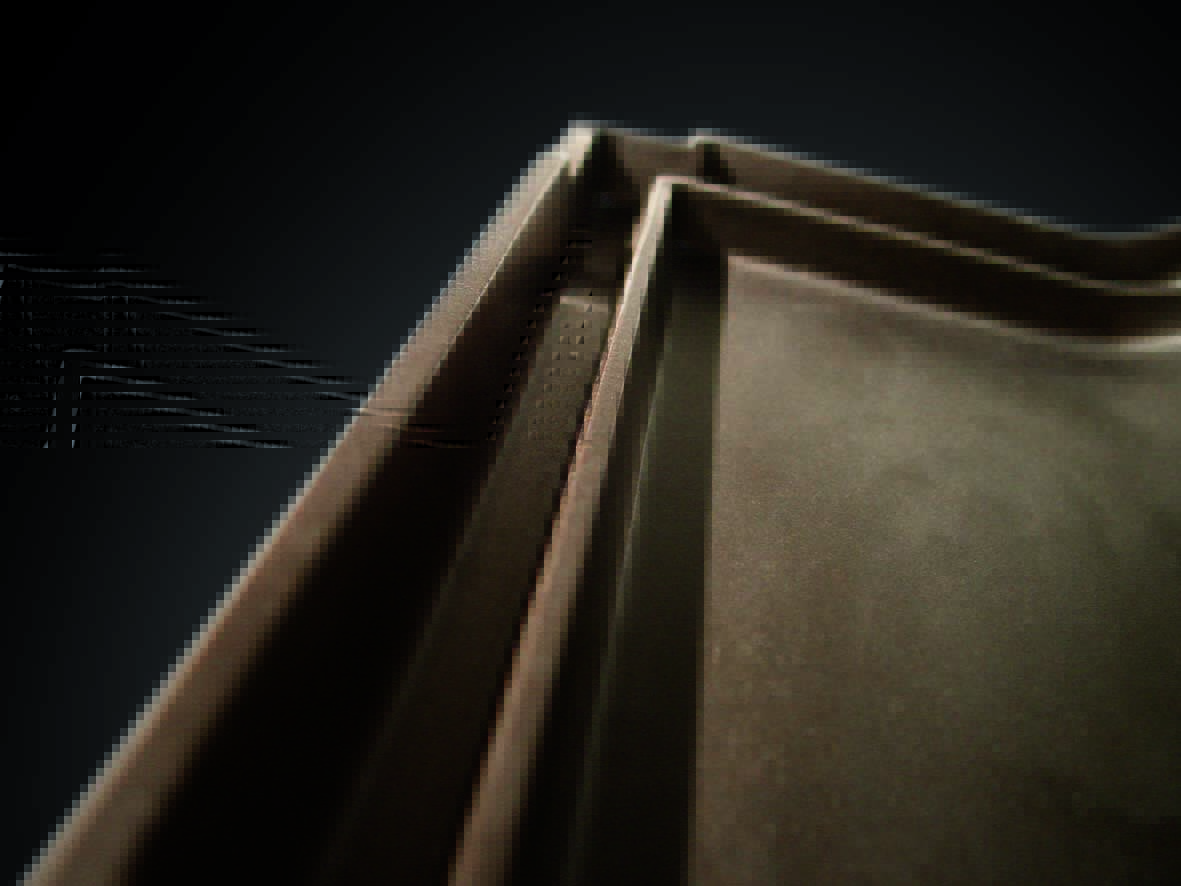

Один из самых древних кровельных материалов, не одно столетие радующий глаз, – керамическая черепица. Известно, что лучше всего она смотрится на скатах с уклоном от 30º и выше. Тем не менее, необходимость использования натуральной черепицы на малоуклонных кровлях возникает достаточно часто.

Для того, чтобы клиент смог воспользоваться всеми преимуществами материала, невзирая на низкий уклон крыши, некоторые производители разработали специальные модели. Например, компания CREATON разработала модели Futura, Premion и Sinfonie, которые при всех своих отличиях, имеют множество схожих черт. Все они отличаются отличной структурой замков, большой областью нахлеста, надежной защитой от грязи и долговечностью. Причина кроется в весьма и весьма рациональной конструкции, которая делает Вашу кровлю неподвластной непогоде при уклоне крыши от 10º. Данное решение позволяет удачно сочетать максимальную надежность на низкоскатных крышах с высочайшим качеством. Пришел к этому решению CREATON на основании результатов последних исследований по статике, способности материалов к водоотводу и по поведению потоков воды. Подобные модели встречаются и у других производителей: модель Карат от Erlus монтируется от 16 градусов, Нибра F7 от Nelskamp — от 18 градусов, Изумруд от Braas — от 16 градусов.

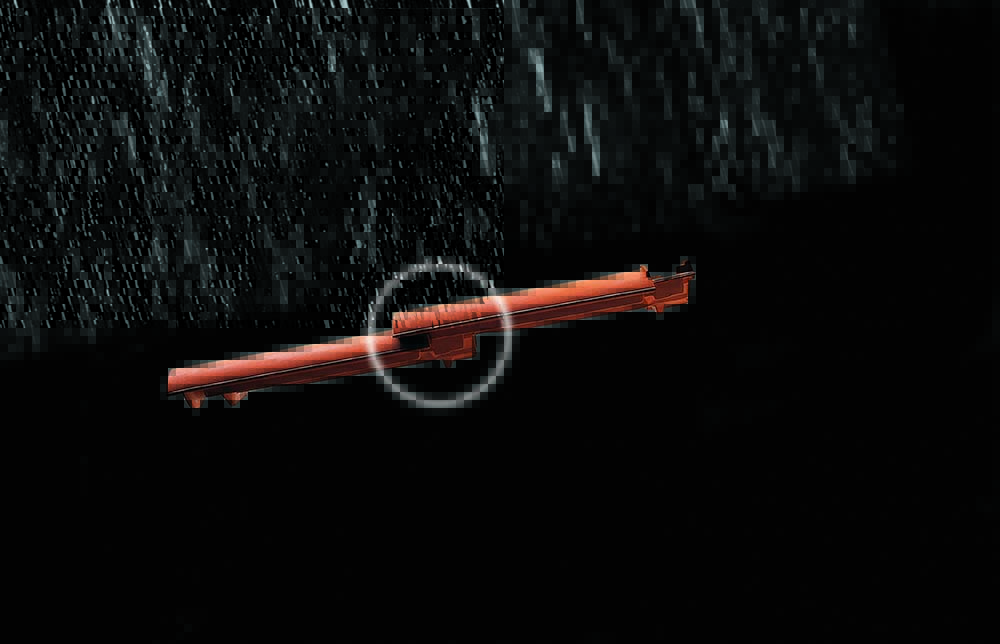

Один из видов испытаний на водопроницаемость. При испытании данных моделей смонтированный черепичный скат с уклоном в 10º поливают водой и сильным воздушным потоком, направленным со стороны карнизного свеса задувают влагу под нахлесты черепицы. Испытания показывают, что данные модели сохраняют герметичность при минимальных уклонах в 10º.

Futura, Sinfonie, Premion и другие модели, которые могут использоваться на кровлях с уклоном от 10º, за счет своей превосходной конструкцией снижают затраты на обустройство подкровельного пространства. Особенно это ощутимо при уклонах от 10º до 20º. Для использования других моделей на малых уклонах, а также вышеуказанных на уклонах менее рекомендуемых придется прибегнуть к использованию «нижней кровли» (Гидроизоляция на сплошном настиле спаянная или склеенная).

Варианты устройства подкровельного пространства при использовании обычной черепицы в зависимости от уклона кровли
Дополнительные меры по обустройству подкровельного пространства при использовании обычной черепицы * Дополнительные меры по обустройству подкровельного пространства при использовании Sinfonie, Futura или Premion
Угол наклона крыши (в градусах) Соответствие первому повышенному тех. Требованию** Соответствие второму повышенному тех. требованию Соответствие третьему повышенному тех. требованию Соответствие всем трем уровням тех. требований
От 22 до 16 Гидроизоляция смонтированная внахлест,с вентзазором Гидроизоляция на сплошном настиле внахлест или фальцованная Гидроизоляция на сплошном настиле спаянная или склеенная Гидроизоляция смонтированная внахлест,с вентзазором
От 16 до 14 Подкровельное пространство, не пропускающее дождевую воду Подкровельное пространство, не пропускающее дождевую воду Не пропускающая воду нижняя кровля Гидроизоляция смонтированная внахлест,с вентзазором
От 14 до 12 Подкровельное пространство, не пропускающее дождевую воду Подкровельное пространство, не пропускающее дождевую воду Не пропускающая воду нижняя кровля Гидроизоляция на сплошном настиле спаянная или склеенная
От 12 до 10 Не пропускающая воду нижняя кровля Не пропускающая воду нижняя кровля Не пропускающая воду нижняя кровля Нижняя кровля, защищающая от дождя

* Расширенная таблица минимальных дополнительных мер из «Специализированных правил по укладке керамической кровельной черепицы и цементно-песчаной черепицы» (Германия).

** Повышенные требования соответствуют различным климатическим зонам. Для России рекомендованы третьи повышенные технические требования.

Следует помнить:

  • Керамическую и цементно-песчаную черепицу не следует использовать, если угол наклона кровли менее 10º, даже если может быть смонтирована нижняя кровля;
  • Водонепроницаемую нижнюю кровлю следует монтировать, если угол ската кровли меньше рекомендуемого более чем на 10º;
  • Нижнюю кровлю, защищающую от дождя, следует монтировать, если угол наклона меньше рекомендуемого на 6-10º.
  • Обеспечивать дополнительную герметичность гидроизоляции путем проклеивания необходимо при угле наклона кровли меньше рекомендуемого на 6º.

В качестве нижней кровли могут быть использованы как битумные рулонные материалы, так и специальные мембранные гидроизоляции, например Delta Foxx или Delta Vent S.

Минимальный уклон кровли из профлиста

Одной из наиважнейших задач при строительстве кровли из профлиста является выбор правильного уклона. Не все знают, что уклон кровли играет основную роль в ее прочности и степени защиты от атмосферных осадков. Небольшой уклон может пагубно отразится на ее прочности и степени защиты, а слишком большой – на ее ветроустойчивости, а правильно подобрать наклон крыши, не нарушив эстетику и дизайн дома, бывает не просто.

Минимальный уклон кровли зависит от:

  • кровельного материала
  • прочности стропильной системы
  • климатических условий района

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

  • Длина стены = 12м
  • Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

Уклон кровли в относительных величинах

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

  • ветроустойчивость
  • простота монтажа
  • небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

  • возможность попадания осадков в стыковочных местах
  • зимой большая нагрузка от снега
  • возможно, придется зимой чистить крышу вручную
  • проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

  • исключено попадание осадков в стыки профлиста
  • увеличенное чердачное пространство
  • зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

  • неудобство монтажа профлиста
  • огромная парусность такой крыши
  • постоянное скатывание снега с кровли из профнастила

Минимальный уклон кровли из профлиста Минимальный уклон кровли из профлиста, читайте и подписывайтесь на Stroitelstvo.Guru!

Достоинства и недостатки

К достоинствам односкатных крыш принято относить:

  • Простота и экономичность строительства.
  • Относительно малый вес крыши.
  • Допускается укладка разнообразных кровельных покрытий.
  • Высокая ремонтопригодность, безопасность передвижения по крыше (особенно на малых углах наклона).
  • Возможность строительства как на малых, так и на крупных зданиях с большой площадью кровли.

Недостатками односкатных крыш являются:

  • Зависимость конструкции от снеговых и ветровых нагрузок.
  • Необходимость учитывать преобладающее в регионе направление ветров.
  • Направление уклона кровли приходится выбирать с учетом возможности схода снеговых масс в зимнее время.
  • Сток дождевых или талых вод необходимо организовать так, чтобы не наносить ущерб элементам благоустройства или опорным конструкциям дома.
  • Необходимость качественной гидро- и теплоизоляции кровли, особенно если уклон односкатной крыши мал и не способствует активному стоку воды.

Основным недостатком принято считать необходимость располагать постройку нижней стороной крыши по направлению ветра. Преобладающее направление – далеко не единственное, а шквалистые порывы могут возникать с любой стороны, что существенно затрудняет выбор направления уклона. Обычно исходят из более реальных соображений – расположения соседних построек, дорожек, стоянок автомобилей и т.п.

Необходимо располагать постройку нижней стороной крыши по направлению ветра Источник
