Размеры и вес плит перекрытий по ГОСТ
Учитывая массово применяемые пролеты помещений при многолетнем опыте строительства зданий, для оптимизации работы проектировщиков и производителей ж/б плит перекрытий размеры были стандартизированы и закреплены в ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия», а для жилых зданий в ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры».
При перевозке плит не забывайте, что ширина кузова автомобиля 2,4 метра
Таблица размеров плит перекрытия по ГОСТ 26434-2015
Координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.
Конструктивные (фактические) длину и ширину плит, учитывающие допуски на монтаж и изготовление, следует принимать равными соответствующим координационным размерам, указанным в таблице, уменьшенным на размер зазора между смежными плитами
Фактическая длина:
— меньше на 20 мм координационной длины указанной в таблице
Фактическая ширина:
— меньше на 10 мм — для плит координационной шириной менее 2400 указанных в таблице;
— меньше на 20 мм для плит координационной шириной 2400 и более
Плиты типов 1ПК, 2ПК и ПБ
(Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного ниже в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ)
1. Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ
2. При наличии плит одного типоразмера, отличающихся армированием в целях возможности опирания по двум, трем сторонам или по контуру, следует ввести в маркировку дополнительное обозначение.
3. Координационная длина Lo=9000 мм применима только для плит типа 1ПК.
4. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м 3 .
5. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плиты.
Типовые чертежи плит ПК
При производстве плит ПК применяются типовые рабочие чертежи, которые называются сериями. Большинство серий разработано ещё во времена СССР и проверено временем.
Список типоразмеров плит и серий, по которым они изготовляются есть в ГОСТ 9561-2016 приложение А.

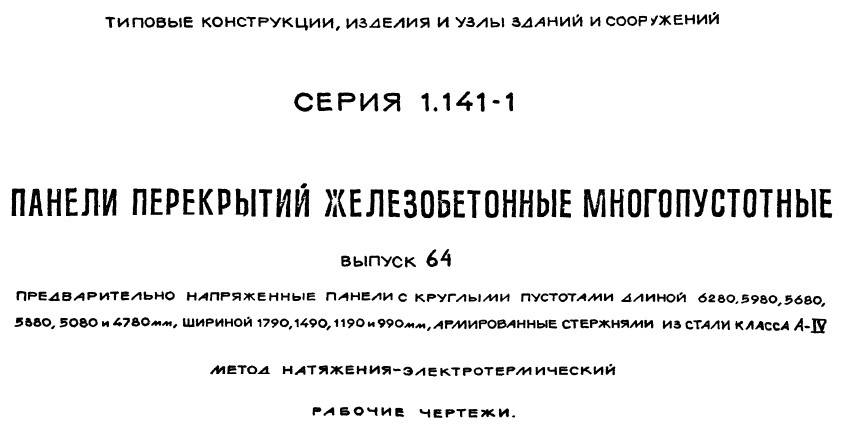

Одним из таких документов является Серия 1.141-1 «Панели перекрытий железобетонные многопустотные» выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV.
Особенности производства бетонных плит объёмом 2 м³ и конструкций других размеров
Железобетон представляет собой материал, состоящий из смеси бетона, усиленный с помощью арматурных прутьев или проволоки. Именно такое сочетание составляющих делает разного размера железобетонные плиты прочным строительным материалом. Благодаря тому, что стальные арматурные прутья находятся внутри бетонной смеси, они надёжно защищены от коррозии и вредного воздействия окружающей среды.
В свою очередь, стальные элементы улучшают несущие характеристики бетонной смеси, которая отличается относительной хрупкостью. Именно в результате такого сочетания железобетонные конструкции характеризуются способностью противостоять сжатию. Таким образом, независимо от размера, плиты состоят из таких элементов:
- арматуры;
- бетона, который бывает лёгким, тяжёлым или силикатным.
Внутри бетонной смеси находятся стальные арматурные прутья, что делают плиты более прочными

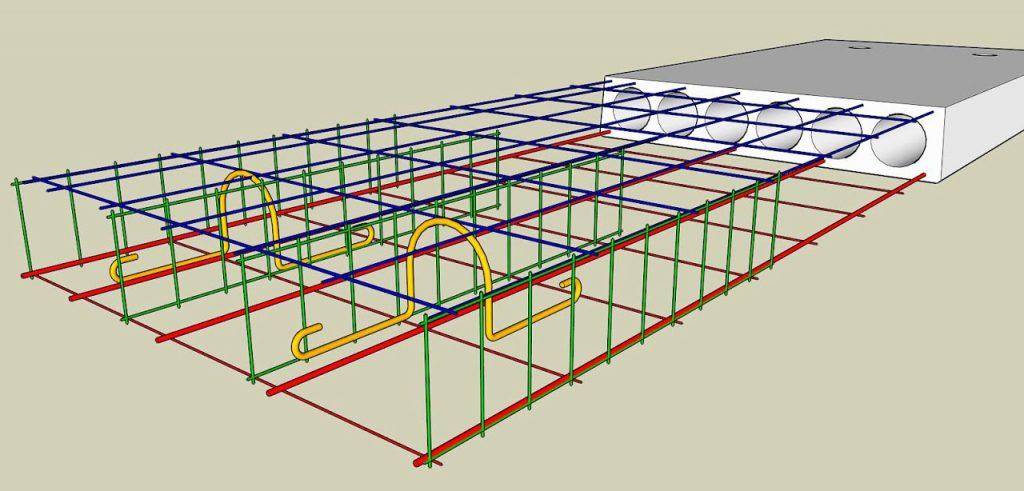

Арматурные вставки представляют собой стальные прутья или проволочные пучки, которые, в свою очередь, делятся на такие виды:
- Рабочие. Размещаются в нижней части железобетонных изделий и работают на изгиб.
- Монтажные. Составляют основу или скелет конструкции, их главная задача – придание плите объёма и фиксация размещения прутьев рабочей арматуры.
Для производства перекрытий применяется тяжёлый, напряжённый бетон, состоящий из воды, цементной смеси и особого наполнителя, который делится на такие виды, как:
- крупнозернистый, состоящий из щебня или известняка;
- мелкозернистый, основа которого – кварцевый песок.
Основными активными составляющими, из которых состоит бетон, являются цемент и вода. Благодаря их взаимодействию получается цементный камень, скрепляющий зерна наполнителя, в результате чего и получается цельный монолит.
Железобетонные плиты перекрытия изготавливаются из конструкционных тяжелых и легких бетонных смесей
Если при изготовлении плит используется предварител ьно сжатый бетон, который называется напряжённым, для его армирования применяются прутья в немного растянутом состоянии, что значительно повышает прочность перекрытий. На объём изделий будет влиять не только размер бетонных плит, но и характеристики используемых в производстве деталей.
Предисловие
1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Сокращенное наименование национального органа по стандартизации
Госстандарт Республики Казахстан
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН 26434-85*________________ * Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — Примечание изготовителя базы данных.
Какую нагрузку способна выдержать пустотная панель перекрытия
Предельная нагрузка на пустотную плиту перекрытия указана в действующем стандарте.
Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия
Нагрузочная способность полых панелей определяется как сумма следующих показателей:
- статических усилий, постоянно передающихся изделию. Они включают воздействие массы мебели, оборудования, перегородок, стяжки и теплоизоляции;
- динамических нагрузок, возникающих в результате перемещения внутри помещения людей, животных, а также изменения положения подвижных предметов интерьера.
Нагрузки дифференцируются на следующие виды:
- точечные, которые действуют локально;
- распределенные по определенной площади.
Для расчета предельных усилий, воспринимаемых бетонной плитой, необходимо выполнить ряд операций:
- Разработать силовую схему здания.
- Рассчитать вес, действующий на плиту.
- Вычислить суммарную величину действующих нагрузок.
Нагрузочная способность плит, выпускаемых согласно стандарту, составляет от 0,8 до 1,6 т/м2. Изделия подбираются по указанному показателю в зависимости от фактических условий эксплуатации.
Технические характеристики
Панель перекрытия многопустотная обладает такими характеристиками:
- Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
- Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
- Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
- Степень морозостойкости соответствует F200.
- Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
- Размеры пустотных плит ЖБИ определяются их конструкцией.
Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.
Нагрузка, которую способны выдержать пустотные панели
Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:
- Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
- Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.
Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.
Усиление
С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.
Еще производится усиление методом армирования, которое состоит из таких этапов:
- Натягивание прутьев из нержавейки.
- Монтаж стальной сетки.
- Заливка бетонной смеси опалубки с армированными элементами.
- Обрезка остатков арматуры, выступающих из затвердевшего бетона.
Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.
Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.
Размеры
Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:
- Показатели длины варьируются от 168 до 12000 см.
- Ширина может составлять 98-148 см.
- Диаметр внутреннего канала равен 114-159 мм.
При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.
Почему стоит выбрать из железобетона
Плюсы в использовании есть у каждого из существующих строительных материалов. Выбирая подходящий, необходимо, прежде всего, ориентироваться на вид здания и поставленные перед ним задачи. Деревянные покрытия отличаются большей гибкостью, малым весом и естественностью происхождения, но также весьма подвержены вредителям и имеют меньший срок эксплуатации сравнительно с бетонными разновидностями
Кроме того, имеет смысл принять во внимание разницу в размере балок деревянного перекрытия и бетонных
Узнать какие они ребристые плиты перекрытия: размеры, гост, можно прочитав статью.
Из недостатков железобетонных конструкций необходимо отметить значительный вес и использование специальной техники. Несмотря на это, трудоемкость деревянных перекрытий будет значительно выше и сам процесс более длительным, по сравнению с готовыми бетонными плитами.
На видео – сортамент и размеры плит перекрытия:
Размеры и вес
От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.
Стандартные размеры:
- длина варьируется в пределах 1,5—16 м;
- ширина бывает 1, 1,2, 1,5 и 1,8 м;
- масса колеблется в диапазоне от 500 кг до 4 тонн.
Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.
Виды нагрузок на железобетонную конструкцию
В зависимости от используемой марки бетона для изготовления плит перекрытия их несущая способность может составлять от 300 до 1600 кг/м2. Однако наиболее востребованы в строительстве изделия, способные выдерживать нагрузку 800 кг/м2 без потерь прочности, нарушения целостности и появления прогибов.
Фото 8. Реальные испытания плит на прогиб
Виды нагрузок, воздействующих на горизонтальные несущие и ограждающие конструкции:
- Статические или постоянные – воздействуют на протяжении всего периода эксплуатации. Сверху они создаются строительными конструкциями (стяжка пола, межкомнатные перегородки), отделочными материалами, мебелью и прочими функциональными и декоративными предметами интерьера. Снизу такие нагрузки создают осветительные приборы, подвесные потолки, различной навесное оборудование и т.д.
- Динамические или временные – воздействуют на плиты на протяжении ограниченного времени. К таким видам можно отнести нагрузки от перемещения людей и животных, передвижного оборудования и бытовой техники, снега на крыше и т.д.
Сферы применения
Пустотелые плиты активно задействуются при обустройстве перекрытий на стыках между этажами в кирпичных, бетонных и блочных постройках.
Еще плиты востребованы для укладки теплотрасс. Они позволяют разместить трубы и спрятать их под слоем земли, сохранив от повреждений.
В зависимости от конструкционных особенностей плиты бывают:
- Пустотными.
- Ребристыми.
- Полнотелыми.
- Монолитными.
- Сплошными доборными.
- Облегченными.
Полнотелые изделия обеспечивают надежную защиту от повреждений и прогибов. При минимальной толщине 160 мм они демонстрируют высокие теплоизоляционные свойства и не боятся агрессивных воздействий.
Пустотные разновидности разрабатываются для возведения построек из кирпичей, бетона и стеновых блоков и устанавливаются между этажами. Поскольку конструкция не является монолитной, ее тепло- и звукоизоляция улучшаются.
Ребристые изделия используются при обустройстве крыш в зданиях промышленного типа. В большинстве случаев их устанавливают в:
- Складах.
- Производственных гаражах.
- Ангарах.
Перечисленные постройки могут не отапливаться и иметь большую площадь.
Плюсом монолитных решений является их прочность, поскольку в процессе производства используется армированный железобетон. Еще они не боятся больших нагрузок и подходят для возведения многоэтажных построек.
Сплошные плиты создаются на основе бетона повышенной плотности, что обуславливает высокие прочностные характеристики и устойчивость к интенсивной эксплуатации.
Облегченный вариант обладает небольшим весом и многопустотной структурой. Его можно применять при возведении помещений с недостаточно прочным основанием. Плита снижает нагрузки на фундамент.
Общие технические характеристики
- Правильная геометрия. Черновой пол при таком перекрытии дополнительного выравнивания практически не требует.
- Точные размеры многопустотных панелей. Эта особенность существенно облегчает процесс проектирования.
- Влаго-, огнестойкость, устойчивость перед грибком и биологическими вредителями.
- Существенный плюс – повышение шумо- и теплоизоляции помещений. Это объясняется наличием воздуха, находящегося в полостях ЖБИ, который хорошо гасит звуки и одновременно является своеобразным дополнительным «утеплителем».
- Вес (кг): от 700 до 4 200.
- Размеры железобетонных перекрытий (мм): длина 2 400 – 12 000; ширина 1 000 – 3 600. Для 1 ПКК – 3 ПКК – от 4 800 до 7 200.
- Толщина (мм) – 220.
- Максимальная нагрузка (кг/м2) – до 850 (рассчитывается индивидуально). Хотя под заказ она может быть значительно больше.
Маркировка многопустотных железобетонных плит перекрытия
По позициям – слева направо.
I. Первая.
Цифры от 1 до 7 – диаметр пустот в мм.
- 1 – 159. Единица часто не указывается. Поэтому в наименовании ставится ПК.
- 2 – 140.
- 3 – 127.
Толщина (мм) – 220.
- 4 – Изделия данной серии имеют характерный вырез по периметру (в верхней зоне).
- 5 – 180.
Толщина – 260.
- 6 – 203 (300).
- 7 – 114 (160).
Все эти плиты – с круглыми пустотами, с опиранием на 2 стороны.
II. Вторая.
- ПК – с пустотами круглого сечения.
- ПГ – то же, с грушевидными полостями. Толщина стандартная – 260.
- ПБ – особенность этой серии в технологии производства (непрерывная формовка). Толщина образцов – 220.
Буква, стоящая после аббревиатуры ПК, обозначает количество сторон для опирания. Т – 3, К – 4.
III. Третья.
Численное выражение линейных размеров ЖБИ в дм – длина + ширина. Все величины округляются. Например, при длине образца 6 280 мм в обозначении указывается 63. То же и с шириной – 1 490 прописывается как 15 (1ПК63.15).
IV. Четвертая.
Выражается числом, расположенным после линейных размеров. Отражает несущую способность (в сотнях кг/м2). 1ПК63.15-6 означает, что плита выдерживает до 600 кг/м2.
Все остальные символы к размерам не относятся. Они отражают конструктивные особенности изделия.
- А – тип армирования (к примеру, напряженное). АтV – 5-й класс.
- Следующая буква в маркировке характеризует бетон. Л – легкий, С – средний, Т – тяжелый.
- Может указываться и сейсмостойкость ЖБИ. Например, С6 – до 6 баллов.
Вся подробная информация на продукцию изложена в ее сертификате.
Сфера применения многопустотных плит перекрытия
- Промышленное и гражданское строительство.
- В частном секторе для организации надежной перегородки между цокольным и 1-м этажами дома. Одновременно являются черновым полом последнего.
- В малоэтажном строительстве, при возведении зданий в 2 – 3 этажа.
- Как перекрытия при обустройстве односкатных крыш различных подсобных сооружений – гараж, сарай и так далее.
- Организация различных площадок на придомовой (дачной) территории. Например, стояночного места под авто. 1– 2 плит бывает достаточно.
- Обустройство фундамента: под многокамерный септик, габаритную беседку.
- Ограждения сплошного типа.
Стоимость
Все ценники в прайс-листах относятся только к одной серии плит – ПК. Именно они в основном и используются для различных перекрытий.
| Размеры, мм | Вес, кг | Розничная цена, руб/ед | ||
| Длина | Ширина | Толщина | ||
| 2 400 | 1 200 | 220 | 800 | 3 020 |
| 2 800 | 1 000 | 3 530 | ||
| 3 000 | 1 100 | 3 750 | ||
| 4 000 | 1 430 | 5 080 | ||
| 5 000 | 1 780 | 6 260 | ||
| 2 400 | 1 000 | 750 | 2 540 | |
| 2 700 | 830 | 2 760 | ||
| 3 000 | 920 | 3 140 | ||
| 3 400 | 1 030 | 3 590 | ||
| 3 800 | 1 130 | 4 080 | ||
| 4 200 | 1 260 | 4 460 | ||
| 5 400 | 1 600 | 5 510 | ||
| 6 000 | 1 783 | 5 770 | ||
| 7 200 | 2 150 | 9 650 |
*Данные примерные, по Москве и столичному региону.
** Расчетная нагрузка для ЖБИ, указанных в таблице – 800 кг/м2.
3 Термины и определения
8 настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.
3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.
3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.
3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.
Издание официальное
Расчёт нагрузки
Расчёт предельного воздействия
Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.
Устройство пустотной плиты с наличием армированной стяжкой
Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.
Прежде всего необходимо учесть вес следующих элементов:
- цементно-песчаные стяжки;
- перегородки из гипсобетона;
- масса напольного покрытия или панелей;
- теплоизоляционные материалы.
Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.
Расчёт оптимальной нагрузки
Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².
Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².
Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.
Схема устройства пустотной плиты с наличием гидроизоляции
Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.
Основные виды
Плиты перекрытия всех видов представляют собой изделия из конструкционного бетона с обязательным упрочнением стальной арматурой либо сеткой.
Таблица 1. Основные виды плит перекрытия
| № | Маркировка | Конструкция | Особенности |
| 1 | П | Полнотелая, монолитная | Высокая прочность, большой вес |
| 2 | ПТ | Монолитная, полнотелая | Высокая прочность, большой вес |
| 3 | ПК | Пустотная | Изготавливается опалубочным способом |
| 4 | ПБ | Пустотная | Изготавливается безопалубочным способом |
| 5 | НВ | Пустотная | Изготавливается методом пропаривания в металлических формах |
| 6 | 2ПБ | Пустотная утолщённая | Изготавливается безопалубочным способом, толщина увеличена |
| 7 | ПНО | Пустотная | Изготавливается опалубочным способом, толщина уменьшена |
| 8 | 3,1ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 9 | 1,6ПБ | Пустотная | Изготавливается безопалубочным способом, толщина уменьшена |
| 10 | ПГ | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 11 | ПР | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
| 12 | ПП | Ребристая | Устойчива к сейсмическим и вибрационным нагрузкам |
В таблице перечислены лишь основные, самые распространённые в нашей стране серии железобетонных перекрытий. Конструкторы постоянно разрабатывают новые модели и модифицируют старые серии, так как развитие индустрии ЖБИ проходит динамично, внедряются новые материалы и технологии. Но подавляющее большинство производителей работают по стандартным, проверенным технологическим решениям, особенно в сегменте малоэтажного жилищного строительства.

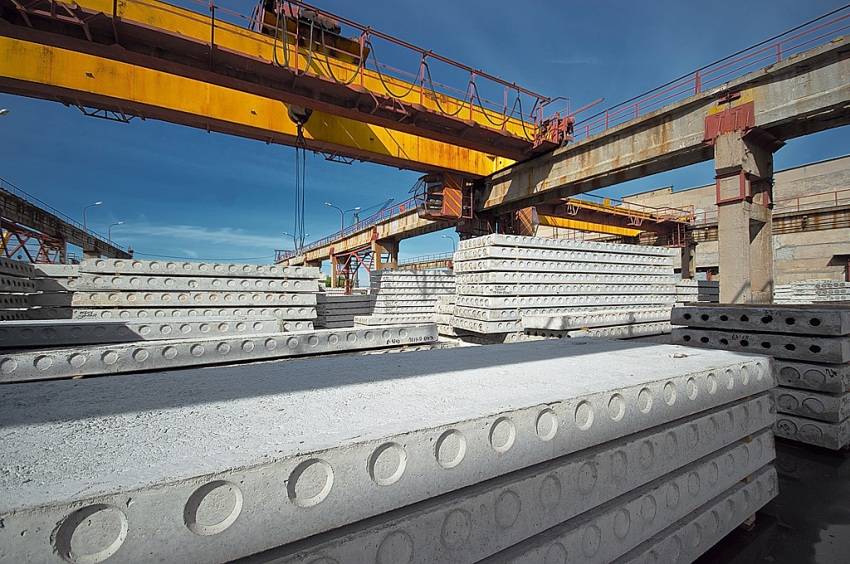

Пустотные плиты
Сегодня доступно много вариантов изготовления либо монтажа перекрытий и покрытий, большинство из них основаны на применении сборных железобетонных пустотных плит.
Единственное условие при самостоятельном выборе изделий для перекрытия: детальное изучение характеристик и размеров плит.
Плиты серий ПК и ПБ различаются технологией производства, но имеют одинаковую стандартную толщину 220 мм.
ПК (а также ПНО) изготавливаются с использованием опалубки для каждого изделия. В неё устанавливается армирующий каркас, далее изделие уплотняется с применением вибрационного оборудования. Это традиционная технология, по которой трудно допустить критические ошибки при изготовлении. Иногда застройщику необходима информация по числу возможных сторон опирания плиты. Для этого в маркировке плит ПК имеется уточнение: изделие, обозначенное ПКТ, может опираться на 3 стороны, а ПКК – на четыре.
Изделия ПБ (а также 2ПБ, 3,1ПБ, 1,6ПБ) заливаются бетонной смесью на непрерывно движущемся конвейере. После затвердевания плиту-полуфабрикат разрезают на плиты-отрезки нужной длины. Это безопалубочная технология.
Безопалубочные изделия имеют более точную геометрию и гладкую поверхность.
Плиты ПНО, 3,1ПБ и 1,6ПБ производятся из тяжёлого бетона. Их главное отличие от ПБ и ПК – уменьшенный размер толщины – 160 мм.
Изделия 2ПБ имеют толщину 265 мм.

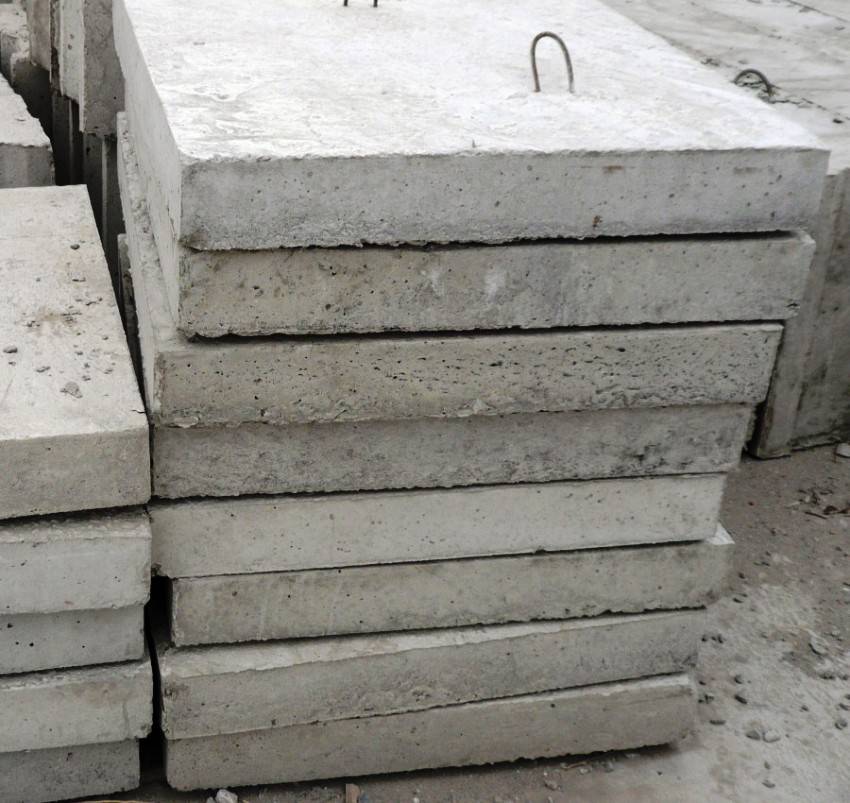

Полнотелые плиты
ЖБИ типа ПТ и П мало востребованы у застройщиков индивидуальных жилых домов. Эти плиты востребованы в устройстве различных тоннелей лоткового типа, камер, каналов, в том числе под автодорогами и железнодорожными путями.
Плиты ПТ и П не имеют технологических пустот, обладают высокой жёсткостью, толщина достигает соответственно 160 и 120 мм.
Ребристые плиты
Перекрытия ПР универсальны, но, как правило, используются при сооружении больших промышленных и торговых объектов.
ПГ используются для покрытия сооружений — как крыша бесчердачных зданий.
Высота плит этого типа измеряется по рёбрам жёсткости, устроенным вдоль изделий. Она составляет 300 либо 400 мм, по горизонтальной плоскости – не меньше 50 мм.
