Технология монолитного перекрытия — как сделать своими руками

Как формируется щитовой каркас с помощью несъемной опалубки

Опалубка для монолитной плиты перекрытия изготавливается на основе следующих стройматериалов:

• влагостойкой фанеры, толщина которой составляет 2-2,5 см. Ламинированное покрытие фанеры облегчит ее демонтаж после застывания раствора;
• гладких досок, изготовленных из прочного пиломатериала. Для сборки щитов используйте доски, толщина которых составляет 4-5 см, а ширина 18-20 см;
• металлических опор телескопического типа или обычных бревен диаметром 15 см. Стойки используются для обеспечения неподвижности опалубки;
• деревянных брусьев, используемых для поддержания опалубочного каркаса. Брусья выполняют функцию поперечных элементов опалубочной конструкции.

Для сборки опалубки подготовьте также метизы и необходимые столярные инструменты. Не забудьте о строительном уровне, позволяющем проконтролировать горизонтальность конструкции.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку

При сборке опалубки соблюдайте последовательность операций:

1. Начертите на стенной поверхности уровень размещения опалубочных щитов.
2. Произведите установку опорных элементов с интервалом между ними 100 см.
3. Уложите на вертикальные опоры металлопрофиль или поперечные бруски.
4. Разложите фанерные листы или подготовленные доски и прочно закрепите их.
5. Прибейте по контуру опалубочной конструкции вертикальную окантовку.
6. Проверьте соблюдение горизонтальности и герметизируйте стыковые участки.

Опалубочная конструкция подлежит демонтажу через 4 недели после бетонирования.

Сборные перекрытия

Сборные перекрытия подразделяются на балочные и плитные, в первом случае несущие балки компонуются ограждающими конструкциями; во втором – применяются готовые железобетонные плиты.

Сборное деревянное перекрытие

Типовое деревянное перекрытие включает несколько слоев.

• Теплоизоляция – плитная, рулонная, засыпная, напыляемая (каменная вата, керамзит, эковата, ППУ и др.). Толщина слоя утеплителя зависит от выбранного материала и нормативов теплосопротивления в регионе строительства, в среднем это 200 мм для цокольного перекрытия. Между утеплителем и черновым полом зазор для вентиляции. Если высоты лаг недостаточно, под настил набивают деревянный брусок нужной толщины.
• Гидроизоляция.
• Пароизоляция.
• Настил – чтобы уложить утеплитель, на лаги набивают черепной брусок, поверх которого собирают настил из черновой доски без применения крепежа.
• Черновой пол – в качестве финишного покрытия используются не только шпунтованные доски, укладываемые непосредственно на лаги, а различный композит, для которого необходима дощатая или плитная база.

Нижнее деревянное перекрытие комбинируют с облегченными, столбчатыми или свайными фундаментами, реже, с ленточным. В некоторых случаях полы по деревянным лагам настилают поверх монолитных оснований, для дополнительного утепления.

Сборное плитное перекрытие

Алгоритм укладки следующий.

Замоноличивание стыков между плитами необходимо качественно выполнять бетоном для исключения их депланации (работы по клавишной схеме), для чего в плитах обычно предусматриваются углубления для образования шпонок.

Подготовка под чистовой пол – если поверхность плит относительно ровная, и не планируется система напольного отопления либо финишное покрытие, требующее идеальной плоскости, можно обойтись без заливки черновой стяжки. Толстую подготовку заменяют тонкослойной самонивелирующейся смесью либо специализированной подложкой.

Укладка столь массивных конструкций требует применения спецтехники, что несколько ограничивает применение, так как далеко не к каждому строящемуся дому подъедет спецтехника.

Какие существуют варианты перекрытий для частников?

Как правило, в двух-, трехэтажном коттедже для перекрытий между этажами чаще используют деревянные балки, реже железобетонные плиты, монолитное и сборно-монолитное перекрытие. Кратко рассмотрим особенности каждого вида перекрытий.

Деревянные перекрытия

Преимущества деревянных перекрытий в относительной простоте сбора, легком весе и достаточной прочности. Основа перекрытий – деревянные балки, опирающиеся на стены. Прочность конструкции зависит от сечения балок и от частоты их расположения. К недостаткам таких перекрытий относят необходимость утепления и звукоизоляции. Кроме того, у них относительно небольшой срок эксплуатации по сравнению с вариантами из бетона.

Железобетонные виды перекрытий

Железобетонные плиты давно известны и хорошо себя зарекомендовали, довольно популярны при строительстве коттеджей большой площади. Они равномерно распределяют нагрузку по всей поверхности и дополнительно прибавляют зданию жесткости. При укладке необходимо использовать специальную технику, так как размер плит колеблется от 2,4 до 6,8 м по длине, а вес от 0,9 до 2,5 т. Когда железобетонную плиту укладывают в качестве перекрытия между этажами, на стенах из кирпича или блоков необходимо сделать дополнительный железобетонный пояс.

Монолитные перекрытия

Перекрытие из монолитного железобетона используется для зданий с нетрадиционной планировкой. По прочности такое перекрытие превосходит сборный вариант, так как представляет собой литую конструкцию. Но характеризуется большой трудоемкостью работ и необходимостью выполнения всех работ на строительной площадке. Оба варианта при всех своих достоинствах (прочность, долговечность и т. д.) очень тяжелы и требуют дополнительного укрепления стен. Поэтому популярность набирают сборно-монолитные перекрытия, они также прочны, но легче и проще в установке.

Защитные элементы

При изготовлении перекрытий (особенно цокольных и чердачных) важное значение имеет введение в конструкцию гидроизоляционных и теплоизоляционных элементов; а монолитное межэтажное перекрытие требует звукоизоляции. Гидроизоляция обеспечивается полимерными пленками или рубероидом

В качестве теплоизоляции используется пенополипропилен и минеральная вата. Слои из этих материалов укладываются поверх опалубки под армирующим слоем и после заливки схватываются с бетонным раствором, обеспечивая единую систему.

Монолитные перекрытия находят широкое применение в строительстве частных домов. При правильном расчете такая конструкция позволит оптимизировать строительство и сэкономить средства. Монтаж монолитной плиты вполне можно произвести своими силами.

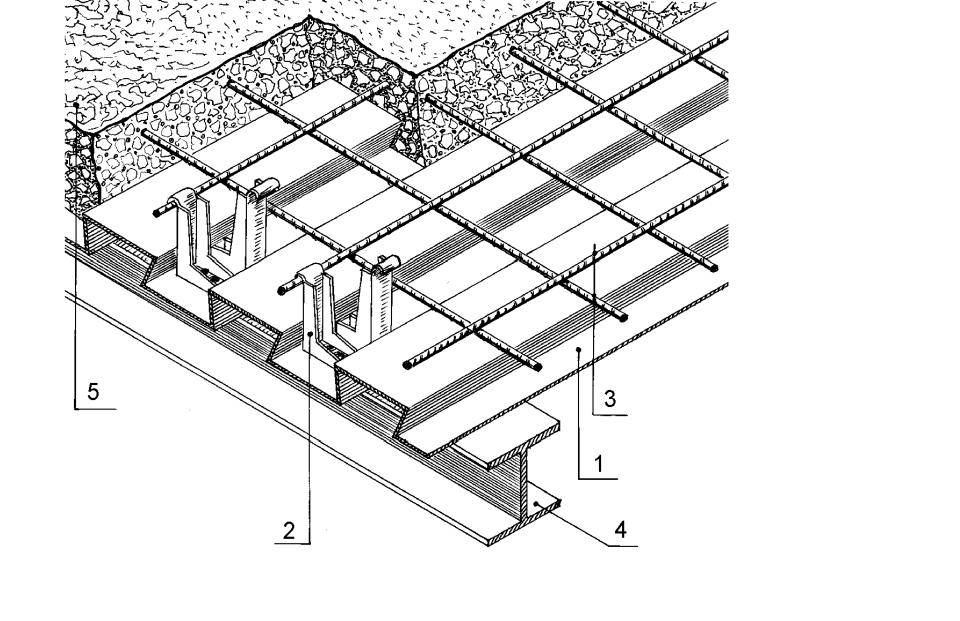

Монтаж перекрытия по профлисту

Монтаж перекрытия по профлисту

Чтобы залить плиту между этажами своими руками на достаточно больших пролетах лучше всего применять профилированный стальной лист. Конструкция будет стоить дороже, чем при использовании древесины, но обеспечит высокую надежность. Перекрытие изготавливается в следующем порядке:

• монтаж несущих балок (двутавр или швеллер);
• укладка и закрепление профлиста;
• укладка арматуры;
• укладка бетонной смеси;
• уплотнение бетона.

В качестве несущих балок для небольших пролетов перекрытий между этажами (4-5 метров) можно применять швеллер N16 или двутавр N 20. Профлист укладывается так, чтобы его ребра располагались перпендикулярно несущим балкам. Опирание по всем сторонам на стены следует предусматривать не менее 100 мм.

Профлист по нормативам имеет следующие марки:

• «Н» для горизонтальных конструкций;
• «С» для вертикальных конструкций;
• «НС» — универсальный.

Для перекрытий в доме нельзя применять марку «С», этот материал не обладает достаточной прочностью и легко прогнется под действием нагрузки. Монтаж плиты осуществляется по профлисту марок «Н» или «НС».

Высота профиля зависит от расчетной нагрузки и шага несущих балок конструкции между этажами. Установка своими руками в индивидуальном доме возможна без выполнения сложных расчетов. В большинстве случаев для плиты будет достаточно материала марки Н60-Н75.

К преимуществам перекрытия по профнастилу можно отнести:

Таблица марок профлиста

• высокую жесткость и прочность конструкции;
• способность выдерживать серьезные нагрузки, как во время заливки плиты, так и в период эксплуатации;
• перекрытие из монолита по металлическому основанию позволяет снизить расход бетона и арматуры;
• возможность снижения массы перекрытия за счет использования ребристой конструкции;
• уменьшение нагрузок на фундаменты и снижение их стоимости.

Все эти характеристики позволили получить конструкции большую популярность при возведении дома своими руками. Плита между этажами в этом случае имеет высокую несущую способность и долгий срок службы.

Некоторые правила расчета монолитной плиты

1. Для определения пролета железобетонной плиты необходимо измерить ширину и длину помещения (расстояние между противоположными стенками). Размеры самой плиты будут превышать определенные измерениями значения на часть толщины (не менее 100 мм) несущих стен.
2. При определении геометрических параметров плиты для упрощения расчетов ее рассматривают, как балку. Все вычисления производят для одного метра балки, а затем применяют полученные результаты расчетов для всего перекрытия.
3. В расчетах учитываются статические нагрузки плиты во время эксплуатации (расставленная мебель и другие предметы интерьера) и динамические. Различают сосредоточенные, равномерные и неравномерные нагрузки.
4. Монолитное перекрытие в доме коттеджного типа принято рассчитывать на нагрузку q1 = 400 кг/1 м². Если толщина монолитного перекрытия составляет 100 мм, к общему весу конструкции следует добавить 250 кг/м² плюс еще 100 кг/м² (вес стяжки и отделочных материалов). Применяют также коэффициент надежности, равный 1,2. Таким образом суммарная нагрузка составит q = 900 кг/м².
5. Толщина монолитного перекрытия пропорциональна величине пролета, что выражается, как 1:30 (не должно быть менее 150 мм).
6. Количество используемых стержней арматуры может быть разным. Например, для армирования 1 погонного метра плиты с шагом 0,2 м стержни – 5 шт диаметром 14 мм. Такую же площадь сечения арматуры можно получить, применяя стержни в количестве 7 шт диаметром 12 мм, укладывая их с шагом 0,14 м или 10 стержней (10 мм) с шагом 0,1 м.

Какие бывают перекрытия между этажами

Эти конструкции делят на два основных типа.

Первый тип. Готовые плиты перекрытия. Они изначально готовы для установки.

Готовая плита перекрытия пустотная ПБ 104

Второй тип. Плиты, создаваемые путем использования различных материалов уже на месте.

Плиты первого типа обладают несомненными преимуществами. Устанавливать их очень просто. А недостатком, что касается выполнения монтажных работ, может считаться потребность в привлечении специальной техники. Да и сами плиты стоят дороговато. И еще, размеры таких стройматериалов довольно точные, они регламентируются ГОСТами. К тому же они тяжелые, так что необходимо создавать надежный фундамент.

Но если требуется изготовить перекрытие «на месте», целесообразно использовать различные подходящие материалы. Для установки перекрытий подходят:

• железо;
• дерево;
• глина на деревянном каркасе;
• комбинированные варианты.

Однако такие системы со временем начинают разрушаться, хотя могут прослужить десятки лет. На их целостность и надежность также негативно влияют условия использования и внешние факторы. Лишь только срок службы бетонных конструкций может считаться исключительным: в нормальных условиях такое перекрытие можно эксплуатировать свыше 50-ти лет.

Чем отличается монолитная плита от пустотной

При строительстве дома многие сталкиваются с выбором способа устройства потолка. Используют готовые плиты или монолитные конструкции. Каждый вариант имеет свои слабые и сильные стороны, которые учитываются еще на этапе проектирования дома. От выбора зависит прочность сооружения и скорость возведения здания.

Монолитное бетонирование перекрытия отличается от пустотной плиты тем, что оно может иметь разную конфигурацию и толщину. Заливка бетона на опалубку позволяет с легкостью соорудить балкон и другие выдвижные конструкции. Обустроить такое перекрытие можно самостоятельно, без использования техники.

Среди сильных сторон пустотных плит выделяют скорость выполнения перекрытия. Готовые изделия привозят на строительную площадку, где с помощью крана устанавливают на стены. Существенный недостаток – возможный дефект плиты, что усложняет монтаж перекрытия.

Что собой представляют СМП

Данная система является каркасом, состоящим из балок и блоков, которые устанавливаются между балками. После заполнения конструкции бетоном она превращается в прочное монолитное основание.

Если говорить о материалах из которых изготавливаются блоки для сборно-монолитных конструкций, то они чаще всего бывают керамическими, керамзитобетонными или газобетонными. Данные материала отличаются малым весом и отличной пористостью, благодаря чему бетонные раствор хорошо проникает в них.

Вес блоков может составлять 100 кг (если длина изделия 6 метров), 74 кг (4 метра) 50 кг (3 метра) и меньше. Обычно готовое сборно-монолитное перекрытие из керамзита или газобетона весит не более 300 кг/м2, что значительно меньше (почти на 35%), чем у стандартных железобетонных плит.

Кроме этого СМП обладают массой других плюсов.

Монолитное или сборное железобетонное перекрытие. Что дешевле? Что лучше выбрать?

При строительстве зданий, одним из важнейших факторов является перекрытие, поэтому всегда ставится вопрос, что лучше – монолитное перекрытие или железобетонные плиты? Однозначно на этот вопрос ответить нельзя, потому что это зависит от многих условий.

С борные железобетонные перекрытия

В каждом случае подход индивидуальный, для стандартных построек чаще всего используются для перекрытий железобетонные плиты. Такие плиты изготавливаются на заводе по стандартным размерам в соответствии с Гостом, что гарантирует качественные характеристики и прочность изделия.

К плюсам можно отнести скорость укладки, по сравнению с монолитным перекрытием. Единственная проблема, это укладка − для этого необходимо заказывать кран для подъема плит, но зато после этого можно дальше продолжать возведение стен.

Можно укладывать в любое время года, так как для монолитной заливки необходимо время для застывания, и чем прохладнее погода, тем дольше будет застывать состав. Плиты, за счет пустот внутри намного легче, чем монолит, что уменьшает нагрузку на фундамент.

Рис.1. Сборные Ж/Б плиты под монолитный каркас

Также внутренние пустоты создают дополнительную теплоизоляцию и звукоизоляцию. Но если строительство здания проектируется по нестандартным размерам, то размер плит надо учитывать, так как укладка должна происходить на несущие стены, значит использовать, допустим, для балконов не получится, так как с одной стороны несущей опоры нет.

Получается в частном строительстве одного дома выгоднее и практичнее использовать железобетонные перекрытия, это будет дешевле, по расходным материалам и по срокам монтажа.

М онолитные перекрытия

Монолитные перекрытия изготавливаются на месте, и это дает возможность залить любую конфигурацию. При такой технологии не будет швов и стыков, что повышает гидроизоляцию по сравнению с плиточной. Выровненная поверхность позволяет выполнить отделку полов и потолков более качественно, можно применять различные добавки в состав заливки, допустим, для морозоустойчивости и водонепроницаемости. Использовать различную арматуру для повышения нагрузки для перекрытий.

Возможность варьировать толщину заливки, но для этого необходим точный расчет веса монолита, с учетом прочности фундамента и стен. При такой технологии необходима опалубка, виброуплотнители, специальные инструменты для нарезки арматуры и ее вязания.

Для поднятия бетона наверх тоже необходимо оборудование, бетононасос или кран. Еще одна немаловажная деталь при покрытии монолитом, нельзя прерывать процесс, то есть необходимо площадь заливать составом сразу, иначе образуются стыки и нарушится целостная прочность монолита.

При строительстве в короткие сроки, такая технология не подойдет, так как бетон в обычных температурных условиях застывает до 100% прочности только через 28 суток. Получается, после монолитной заливки можно продолжать строительство только через месяц.

Рис.2. Схема монолитного перекрытия

Технология достаточно трудоемкая, так как необходим монтаж опалубки, установка каркаса, после застывания монолита, демонтаж опалубочной конструкции. Но по сравнению с железобетонными перекрытиями монолит более прочный и долговечный, поэтому при выборе необходимо учитывать все факторы и условия для конкретного строительства.

Для деревянных построек, такой монолит не подойдет, его в основном применяют для строительства промышленных зданий с большой площадью перекрытия, с дополнительными точками опоры. Или для загородных домов с нестандартными проектами, углами и полукруглыми стенами, где использовать стандартные плиты просто не получится.

Устройство перекрытия

Если говорить про обустройство проекта, который будет рассмотрен, то оно будет формироваться из особого армированного бетона. Его требуется заливать внутрь опалубки, которая не станет деформироваться в дальнейшем, а еще не будет прогибаться при нагрузках. Для собственноручного изготовления изделия требуется пиломатериал, инструменты для подгона, раскройки и сборки щитов. После этого, как будет сделана распалубка, его можно использовать в механизме стропильного типа. Расходником будет аппаратура, а также будут забетонированы коммуникации. Самой сложной будет плиты перекрытия в подвале – из-за огромного числа вводных узлов инженерных механизмов.

Как рассчитывать нагрузку

При процессе применения перекрытия монолитного вида будут подвергаться влиянию различных типов нагрузок:

• Постоянных.
• Временных.

Если говорить про временные, то их величина будет напрямую связана с массой инженерных коммуникаций, напольная отделка, облицовка потолка и предметы мебели, а еще число людей, которые находятся внутри помещения. Во втором случае передача будет производиться массой стан здания, внутренних перегородок и веса крыша, которая еще и воспринимает дополнительную массу от нагрузок в виде осадков или ветра. Когда работы по выстраиванию стен выполнена в полной мере, а уровень подогнан, можно самостоятельно обустроить плиту. Нагрузка, которая влияет на изделие, будет определяться толщиной железобетонного перекрытия. К примеру, если толщина составляет примерно 0.2 метра, то каждый квадратный метр поверхности сможет выдерживать до 500 кг полезной нагрузки. Если все расчеты были выполнены правильно, то получится оценивать нагрузочную способность железобетонных плит с учетом настоящих эксплуатационных условий, а значит, не дать трещинам появляться.

• Размеры.
• Показатели нагрузки расчетного вида на каждый квадратный метр перекрытия.
• Применяемая бетонная марка.
• Толщина железобетонной плиты.

Требуется понимать и тот факт, что при проектировании перекрытий из железобетона должен быть составлен детальный план, который обычно является чертежом

При выборе длины пролета важно соотносить ее плитной толщиной. Такое соотношение должно быть приблизительно 30 к 1

Но при самостоятельной реализации проекта делать что-то толщине, нежели 0.4 метра, нет смысла, потому что несущая способность будет увеличиваться, равно как и масса, а еще станет выше статическое напряжение. По такой причине допускаемая степень нагрузки на перекрытия, сделанные своими руками, редко превышает показатель в 1.5-2 тонны на квадратный метр.

Правда, такую ситуацию можно и исправить, если включить в несущую конструкцию двутавровые стальные балки, которые будут лежать на ровной поверхности стеновой несущей кладки из бетона. Есть и другой вариант, как можно поднимать пролетную длину при сохранении планировки свободного типа – осуществлять упор конструкции в целом на колонны. Если толщина до 0.4 метров, а пролетная длина в 4 направлениях от колонн – 12 метров, то площадь сечения опоры будет составлять от 1 до 1.35 метров. Но это получится лишь в том случае, если сечение арматуры, которые было заложено в колонне, будет не меньше 1.5%.

Армирование монолитного перекрытия

Арматурный каркас монолитного перекрытия состоит из двух частей. Первая, расположенная в нижнем ярусе, работает на растяжение, а вторая, смонтированная в верхнем ярусе – на сжатие. Для армирования чаще всего используют прутья диаметром 10 и 8 мм, вязка арматуры в местах ее пересечения выполняется проволокой 1,2-1,5 мм.

Основные правила сборки арматурного каркаса

При армировании необходимо соблюдать следующие правила:

• между боковыми деталями каркаса опалубки и арматурой должен быть зазор – минимум 20 мм;
• устройство монолитного перекрытия должно быть таким, чтобы сверху и снизу арматуру закрывал бетон толщиной около 25 мм;
• между верхним и нижним ярусами армирования расстояние должно быть в пределах 90-100 мм;
• для устройства промежутка между ярусами арматуры устанавливают дистанционные фиксаторы с опорными лапками;
• в том случае, когда длина прутьев диаметром 10 мм недостаточна для армирования перекрытия, выполняют наращивание с минимальным напуском 480 мм;
• соединения прутьев в ярусах арматуры располагаются в шахматном порядке.

Монолитные перекрытия: технология армирования

Последовательность действий при сборке металлического каркаса (поэтапная инструкция).

1. Для того чтобы арматура нижнего яруса была закрыта слоем бетона, на листы фанеры с шагом 1,0-1,2 м устанавливают пластиковые фиксаторы.
2. С шагом в 200 мм укладываются прутья арматуры в продольном направлении. Между несущими опорами, посредине конструкции, должны быть дополнительные прутья.
3. В перпендикулярном направлении относительно первого ряда прутьев укладывается второй ряд. Шаг укладки соблюдается такой же, что и для первого ряда.
4. Проволокой из мягкого металла, с помощью специального крюка выполняется перевязка прутьев арматуры в местах их пересечения.
5. В шахматном порядке на прутья нижнего яруса под углом около 15° устанавливаются пластиковые фиксаторы. Расстояние между ними должно быть равным 1 м.
6. Верхний каркас монтируется в том же порядке, что и нижний.
7. На обоих краях с шагом 400 мм к прутьям крепятся П-образные соединители.

Материалы и инструменты

Опалубка:

• влагостойкая фанера или доска – в среднем 40.0 мм;
• брус 100х100мм, 80 мм;
• доска 70.0х50.0 мм, 50 – 200 мм;
• вилки, стойки телескопические, треноги;
• либо самодельные опоры из швелера, труб, кругляка, бруса.

Армирование:

• прут 12.0-20.0 мм;
• проволока мягкая вязальная;
• подставка под арматуру;
• болгарка.

Бетонные работы:

• цемент, щебень, песок;
• бетономешалка;
• кран или насос для заливки;
• либо заводской бетон (подача из миксера) при наличии подъездных путей.

В частном строительстве бетон делают своимируками, поэтому важно учесть, чтоб суточный объем заливки соответствовал производительности изготовления бетона (бетономешалки)

Преимущества монолита перед монтажом бетонных плит

Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит

Технология заливки потолочного перекрытия своими руками имеет ряд преимуществ перед укладкой стандартных заводских ЖБ плит. Основными положительными моментами монолита являются:

• Всё перекрытие имеет ровную и однородную структуру без швов, соединений и стыков, что позволяет максимально равномерно распределить нагрузку на залитую плиту, стены дома и его фундамент;
• Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит;
• Все эркеры и балконы можно заливать непосредственно под имеющиеся проектные данные, без необходимости подыскивать плиту перекрытия нужного размера и конфигурации;
• А в интерьере первого этажа могут быть использованы колонны, что сделает дизайн помещения более богатым и оригинальным.

Что означает понятие?

Под термином «балочное перекрытие» понимают элемент балочной системы, который часто используется в многоэтажном доме. Оно представляет собой горизонтальную несущую конструкцию, служащую разделителем строения по высоте. Перекрытия выполняются из разных материалов, в зависимости от особенностей конструкции здания.

Основные отличия балочного перекрытия от других:

• несущим элементом выступают балки;
• они монтируются в стены на определенном расстоянии;
• для получения полноценной горизонтальной конструкции в них кладут заполнитель;
• чтобы обустроить перекрытия, используют деревянные, железобетонные или металлические изделия.

В отличие от безбалочных перекрытий, которые сооружаются из однородных элементов, здесь несущей частью выступают сами балки. Если сравнивать два эти типа перекрытия, то существенная разница состоит в том, что в безбалочных конструкциях основание заливается бетоном с применением арматуры или же бывает сборной.

Нюансы монолитного строительства

Все основные требования к процессу создания монолитных конструкций из железобетона – в том числе и перекрытий, изложены в своде правил 52*103*2007.

На заметку: Эти правила относятся только к конструкциям из тяжёлого бетона, заливаемым без предварительного напряжения арматуры.

Возведение монолитного каркаса здания

• При проектировании любого здания выбирается КС (конструктивная система), в которой все несущие элементы увязываются так, чтобы обеспечить строению максимальную устойчивость и прочность.
• Определяющим фактором здесь является применяемый массово строительный материал: дерево, металл, сборный или монолитный железобетон. Так как темой данной публикации является монолит, именно о нём и будем вести речь.
• Монолитное перекрытие может устраиваться и по сборным ЖБ стенам, и по каменной кладке. Тут многое зависит от типа конструктивной системы, и основные из них представлены ниже:
  1. Колонная система, где основным несущим элементом являются колонны;
  2. Стеновая система, где все нагрузки воспринимают стены;
  3. Смешанная, где нагрузки распределяются между колоннами и стенами.

Варианты конструктивных систем

На заметку: При строительстве многоэтажных зданий, перекрытия для нижних этажей нередко проектируют в одной системе, а для верхних – в другой.

Какими бывают перекрытия в монолите

Монолитные перекрытия могут быть:

Плоскими. Их обычно проектируют для зданий с пролётами между колоннами или стенами менее 8 метров. Это обычный, наиболее часто применяемый, вариант для гражданского строительства;

Плоские перекрытия в строящейся жилой многоэтажке

Ребристыми. Применяют при пролётах до 12 метров, чаще в промышленном строительстве.

Ребристое перекрытие в административном здании

Кессонными. Их рекомендуется устраивать в помещениях зального типа – как производственных, так и жилых. За счёт углублений в перекрытии улучшается акустика помещений, и появляются широкие возможности для дизайна потолка.

Перекрытие кессонного типа

Пустотными. Применяют там, где необходимо максимально снизить вес конструкции. Чаще всего это перекрытия большой площади в одноэтажных зданиях.

Вариант монолитного пустотного перекрытия

Необходимую конфигурацию перекрытие принимает за счёт использования при заливке специальных форм:

Общие требования к плитам

Главными параметрами, от которых зависит прочность и надёжность заливаемого перекрытия, являются:

1. Габариты в поперечном сечении – а именно, толщина плиты;
2. Класс применяемого бетона, который определяет его прочность на сжатие;
3. Содержание в плите продольной арматуры, количество которой определяется, исходя из длины пролётов и предполагаемых нагрузок на перекрытие.

Стандартная плита со сплошным сечением обычно имеет толщину не менее 160, но не более 250 мм. Бетон для заливки должен применяться класса В20, не ниже. Толщина всех прочих плит варьируется от 250 до 500 мм, с применением бетона класса В25.

Пустотные блоки в качестве вкладыша

Армирование

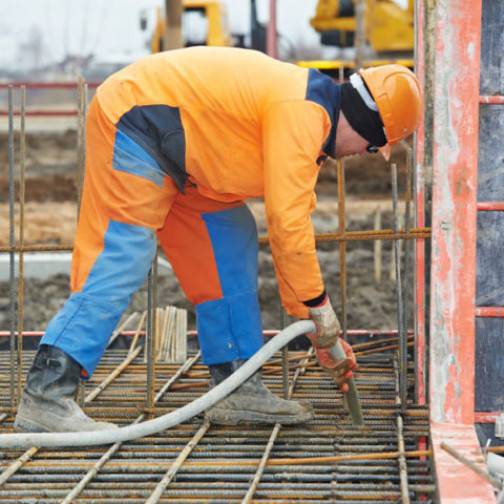

Согласно правилам, плоские плиты армируются:

1. Продольно, в два ряда — вдоль верхней и нижней плоскостей;
2. Поперечно, с распределением арматуры по всей площади и усиления в местах опирания плиты на стены или колонны;
3. На участках в концах плит должна устанавливаться арматура в виде П-образных хомутов, позволяющих произвести анкеровку концов продольных стержней.

Дефекты, причины и их устранение

К дефектам балочных перекрытий можно отнести:

• сучки на деревянных ригелях;

• трещины на железобетонных балках;
• прогнившие участки;
• участки с образованием плесени;
• деформации балок;
• коррозия стальной конструкции;
• удары и вмятины на железобетонных или металлических изделиях.

Причинами таких дефектов становится не только неправильный монтаж устройства, но и их расположение в местах, которые не были для этого подготовлены. Деревянные изделия прогнивают из-за отсутствия вентиляции в нише, куда они закладываются. Здесь оседает конденсат и образуется грибок. Деформация металлических изделия происходит при неправильной транспортировке.

Чтобы выровнять прогнувшиеся балки, их нужно поднять и усилить их несущую способность. Поднимают ригеля с помощью винтовых стальных домкратов, иногда с помощью вертикальных брусьев, которые по длине превышают расстояние от пола до потолка. Также это можно сделать металлическими полосами по ширине равными высоте балки.
