Создание криволинейной двухуровневой конструкции из гипсокартона

Подсветка потолка из гипсокартона для зала

Стиль и уют в зале напрямую зависит от правильно оформленной системы освещения. Возможность использования различных видов подсветки является одним из основных преимуществ навесных гипсокартонных потолков

Но так как ГКЛ является хрупким материалом, нужно обращать внимание на вес осветительных приборов. Так, нельзя подвешивать большие и тяжелые люстры – для них нужно предварительно продумать закладные элементы.

При оформлении потолка в зале вы можете использовать освещения одного типа и скомбинировать несколько. Основные виды подсветки:

Фото 16-20. Гипсокартонные потолки с люстрами

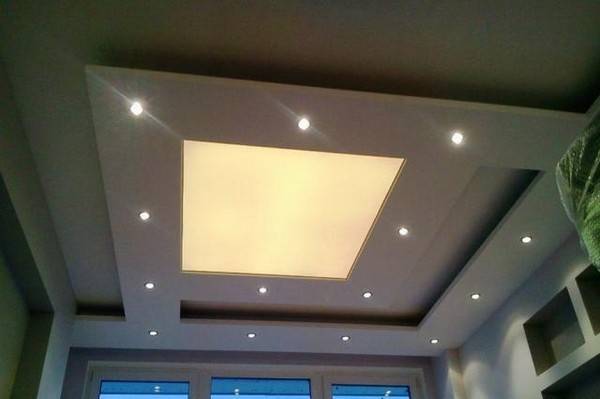

Фото 21-25. Потолочные конструкции из гипсокартона с точечными светильниками

Фото 26-30. Освещение неоновой подсветкой потолков из гипсокартона в зале.

Последовательность сборки одноуровневого подвесного потолка из гипсокартона

  • Видео советует начинать монтаж с точного определения их горизонтали, избегая даже малейших перекосов (см. Монтаж гипсокартона на потолок: инструкция по установке). Для этого измеряем в четырех углах высоту помещения и по самому низкому углу отступим 5 см вниз к полу. Водяным уровнем определим горизонталь и малярным шнуром отобьем линию по определенному уровню.
  • Сквозь профиль просверлим в стене для дюбелей дыры и прикрутим УД-профиль.
  • На потолке чертим на расстоянии 60 см параллельные прямые, а по ним прикручиваем подвесы.
  • К подвесам крепим саморезами СД-профиль.
  • Крепим шагом в 30 см саморезами по дереву и дюбелями направляющий профиль точно по отведенной линии.
  • Продолжим сборку металлического каркаса присоединением стоечных профилей.
  • Загибаем подвесы, чтобы пока не мешали монтажу гипсокартонных листов.

Сборка каркаса потолка

Монтаж гипсокартона

  • В финале просто нарезаем гипсокартонные потолочные листы соответственно требуемому размеру, и просто и быстро привинчиваем их саморезами к каркасу: СД- профилю, УД- профилю и, конечно же, к ребрам жесткости.
  • После этого проклеиваем качественной серпянкой стыки для предупреждения трещин.
  • После шпаклевки (см. Шпаклевка потолка под покраску: основные этапы) мест саморезов и всех переходов наждачной бумагой Р 150 затираем потолок до состояния абсолютной гладкости, грунтуем и красим.

Разметка

Очень простой, но достаточно важный этап, от корректности выполнения которого зависит конечный результат:

  • находим нижнюю угловую точку на бетонном основании потолка;
  • делаем необходимый отступ, руководствуясь при этом практическими соображениями: как будут смонтированы светильники, сколько уровней будет в конечной конструкции. Помните о том, что должен быть определенный запас в несколько сантиметров, иначе сделать потолок из гипсокартона своими руками получится очень грубо и малопривлекательно;
  • ставим отметку при помощи уровня, если под рукой есть гидроуровень, то проблему ровного переноса этой линии на всю плоскость можно считать решенной. Если же нет, то придется воспользоваться упомянутым нами малярным шнуром;
  • соединяем все отметки при помощи этого шнура, добиваясь идеально ровной линии.

Финальный штрих разметки – нанесение на потолочное основание так называемой сетки, которая будет служить ориентиром для монтажа заготовленных подвесов. Соблюдайте шаг между линиями, он приблизительно равен 50 см.

Вот что у вас должно получиться в итоге.

Если на вашем потолке наблюдается примерно то же самое, то поздравляем вас: вы успешно справились с первым этапом нашей пошаговой инструкции.

Монтаж каркаса под гипсокартон – установка второго уровня

Далее переходим к рассмотрению поэтапного монтажа второго уровня потолка.

4.1. Разметка каркаса под гипсокартон.

Линии под UD-профильДля этого, на стене проводим линии под UD-профиль, а на потолке рисуем будущий рисунок.

Наличие схемы на потолке не только упростят процесс монтажа, но и поможет понять, как будет выглядеть ваша конструкция после окончания работ. А, следовательно, у вас появится возможность внести нужные коррективы.

4.2. Каркас из профилей для гипсокартона

Монтируем потолочный каркас из металлического профиля (UD-профиль), закрепляя на стене и на потолке.

Как сделать каркас нужной формы (закруглить профиль) мы уже знаем.

Материал подготовлен для сайта www.moydomik.net

4.3. Опускаем каркас на нужную длину.

Для этого нужно:

отрезать CD-профиль той длиной, на которую вы хотите опустить каркас;

на одной стороне этих кусков вырежьте «язычки». Для этого нужно отрезать боковые части у профиля. Так проще их будет монтировать.

вставить отрезанные куски в направляющий UD-профиль, который уже закреплен на потолке. Вставлять нужно ровной стороной.

зафиксировать куски с помощью «блохи». Шаг между прямолинейными отрезками составляет 500-600 мм. Больше шаг – сделает конструкцию недостаточно надежный, меньшей – утяжелит ее. Шаг между криволинейными отрезками – 200-300 мм. Это обусловлено тем, что криволинейный лист нужно чаще крепить.

на висящие куски «одеть» UD-профиль и закрепить их «блохой».

Боковина каркасаВ результате, у вас должна получиться боковина каркаса, наподобие этой.

Затем следует:

отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;

закрепить их «блохами» с двух сторон.

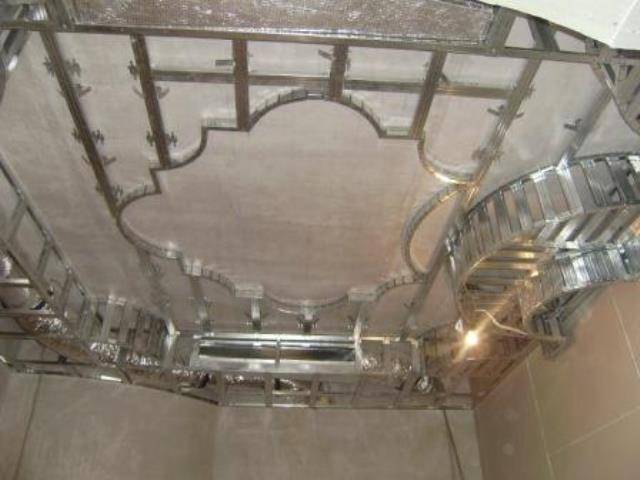

Готовый каркасУ вас получился готовый металлический каркас. После чего, его следует обшить гипсокартоном и перейти к отделочным работам.

Совет. Собирая каркас поглядывайте в чертежи. Иначе может случится так, что перемычка придется на место будущего светильника.

{banner_link_1}

4.4. Изготовление арки из гипсокартона.

Изготовление арки из гипсокартона — схемаНа фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

Изготовление арки из гипсокартонаИх устройство очень простое, важно правильно сделать насечки на листе, не прорезав лицевой слой картона

4.5. Облицовка гипсокартоном круглых поверхностей

Если есть возможность вырезать нужный размер из целого листа вопрос решается легко. Если нет, вырезают сегменты и монтируют их по частям.

Следует отметить, что в этом случае каркас должен быть жестче. Т.к., каждый саморез вкручивается в профиль.

Результат облицовки гипсокартоном круглых поверхностейИтог ваших стараний должен выглядеть примерно так, как показано на фото.

Разметка и ее особенности

Двухуровневый потолок своими руками предполагает выполнение точной разметки. Делайте и перепроверяйте все аккуратно. Разметка определяет, где расположится второй ярус. Потребуется измерить и уровень от пола.

Двухуровневый потолок в интерьере с необычным оформлением света

Для этого используют гидроуровень или лазерный уровень. Если таких инструментов под рукой нет, не расстраивайтесь. Разметку допускается делать и с помощью полого прозрачного шланга длиной в 10 м. Если вы выбрали гидроуровень, такую конструкцию необходимо наполнить. Для этого его край опускают в емкость с водой и избавляются от воздуха с другой стороны шланга

Важно, чтобы не было пузырьков, и уровень жидкости оставался неизменным на протяжении всего измерения

Фото интерьера с потолком из гипсокартона

Электропроводку заранее выводят в отдельное место. Делают на начальном этапе, чтобы не пришлось разбирать каждый ярус по отдельности. Разметка предполагает определение самого низкого угла в помещении. Для этого и потребуется уровень. После этого по периметру проводится линия с помощью отбивочного шнура.

Технология монтажа криволинейного потолка из ГКЛ своими руками

  1. Несущий каркас первого яруса потолка выполняется традиционным способом. С помощью водяного уровня и малярного шнура делается разметка линии направляющих профилей по периметру помещения. По этой линии устанавливается ряд профилей ПН 28?27 с помощью перфоратора, дюбелей и саморезов. Затем в них закрепляются несущие профили, которые фиксируются в горизонтальном положении с помощью подвесов потолка. Обычный шаг профилей — 600 мм. В местах прохождения будущей «волны» потолка шаг профилей должен быть снижен до 400 мм. Ориентиром этому может служить разметка кривых линий, предварительно нанесенная одним из вышеперечисленных способов на плоскость перекрытия.
  2. После завершения монтажа каркаса первого уровня его нужно обшить листами ГКЛ. При этом необходимо следить за тем, чтобы они на 10-15 см заходили за кривую условную линию границы потолочной волны. Шаг крепления саморезов при фиксации листов ГКЛ на каркасе не должен быть более 250 мм.
  3. По окончанию обшивки на готовый первый уровень потолка нужно перенести линии разметки, обозначающие границы волны. Отступив от этих линий на расстояние толщины ГКЛ, следует закрепить на нем предварительно изогнутый металлический профиль. Его изгиб выполняется путем частого надрезания бортика профиля с использованием для этой цели ножниц по металлу, а крепление — при помощи саморезов и шуруповерта. Изогнутый профиль притягивается через лист ГКЛ к элементам основного каркаса.
  4. На следующем этапе необходимо изготовить каркас второго уровня криволинейного потолка из гипсокартона. При монтаже двухуровневой конструкции крепление профилей производится со стандартным шагом, а трехуровневый вариант потолка предусматривает его уменьшение. По готовности каркаса подвесной потолок нужно подшить ГКЛ, оставляя при этом небольшой запас в 1 см для работы по подгонке волны.
  5. Взяв за ориентир ее направление, следует закрепить нижний профиль в соответствии с линией расположения верхнего. Контроль над возможными смещениями нужно производить при помощи строительного уровня.
  6. После этого нижнюю и верхнюю части криволинейной части каркаса нужно обвязать профильными стойками и его вертикальную плоскость обшить гипсокартоном. На криволинейном участке удобнее использовать более тонкие ГКЛ толщиной 6,5 мм. Если такой материал отсутствует, на наружной части стандартного листа необходимо делать для его изгиба частые надрезы.
  7. На последнем этапе работ по монтажу гипсокартонной конструкции криволинейного потолка выступающие наружные углы дуг можно оформить специальными пластиковыми уголками, закрепляя их мелкими саморезами. Стыки гипсокартонных листов потолка нужно обработать армирующей лентой-серпянкой и заделать гипсовой шпаклевкой. По окончанию такой подготовки весь потолок следует прошпаклевать, высушенную поверхность отшлифовать абразивной сеткой, загрунтовать акриловым составом и покрасить.

Особенности обшивки гипсокартоном

Обшивая каркас гипсокартоном, нужно учитывать ряд особенностей. Если следовать определенным правилам и рекомендациям, то никаких проблем при работе возникнуть не должно.

  1. Нужно использовать потолочный гипсокартон. Его толщина составляет 9,5 мм в отличие от 12,5 мм стенового ГКЛ. В среднем один потолочный лист 1,2м*2,5м весит 18 кг, в то время как вес стенового ГКЛ составляет 28 кг. Гораздо проще работать с более легким материалом.
  2. Перед креплением листов нужно сделать разводку проводов, чтобы подвести их к местам крепления светильников.
  3. Укладка листов начинается от угла комнаты поперек несущих стоечных профилей на потолке. Лист должен ложиться так, чтобы его края попадали на середину профиля.
  4. Не обязательно крепить ГКЛ на первом уровне в области, где будет второй уровень. Главное, чтобы первый слой гипсокартона заходил под второй уровень на 20 см.
  5. Многоуровневый потолок из гипсокартона с подсветкой может иметь криволинейные формы. Поэтому придется либо выгибать листы, либо покупать арочный гипсокартон. Для создания фигурных элементов потребуется резать ГКЛ при помощи электролобзика.
  6. Отверстия в гипсокартоне под встраиваемые светильники делают при помощи специальных коронок. Главное, чтобы провода уже были подведены (делается на стадии каркаса). Сами отверстия под светильники нужно делать на финальной стадии, когда потолок уже был зашпаклеван и покрыт финишной отделкой.

Перед обшивкой ГКЛ можно укладывать теплоизоляционные материалы (или звукоизоляцию). Однако нужно сделать правильную изоляцию проводов и крепления светильников, чтобы изоляционные материалы не начали коптиться.

Первый уровень – оштукатуренный потолок

При этом варианте возможно смонтировать короба по стенам, периметру всего помещения, а центр потолка оставить без изменения, только тщательно отштукатурив и прошпаклевав, потому что, при включенных осветительных приборах на потолке будут явственно вырисовываться любые неровности.

Каркас двухуровневого потолка

Как вариант, сделать зонирование помещения, разместив на потолке «острова» из гипсокартона, во втором уровне монтируются встроенные осветительные приборы, устанавливается по периметру световой шнур или светодиодная лента.

Первый вариант

На стену с помощью дюбель-гвоздей закрепляется профиль ПН28*27, с его помощью получается второй горизонтальный уровень потолка, в то же время, с помощью металлических анкер-клинов, к потолку крепится такой же профиль и он задает форму в плане и она не обязательно должна быть прямоугольной.

Вариант 1 выполнения двухуровневого потолка без подсветки. Первым уровнем идет оштукатуренная поверхность потолка

Отрезок профиля ПП60*27 обеспечивает горизонтальный размер короба, установленный в направляющий профиль и закрепленный саморезом.

На торцах горизонтального ПП 60*27 находится направляющий профиль и к нему сверху присверливаются отрезки такого же ПН28*27, которые станут основой для монтажа вертикальных кусочков профиля.

Таким образом, получается каркас будущего короба. Страхуют горизонтальный профиль прямые подвесы.

Второй вариант. С карнизом для подсветки

Наиболее оптимальный вариант – LED-лента с самоклеющимся слоем. Конструкция, от вышеуказанной, практически не отличается. При изготовлении карниза горизонтальный профиль делают длинней на 5-10см и для крепления горизонтального к вертикальному делают надрезы глубиной до 2,5см.

Вариант 2 — чтобы установить подсветку сделан специальный карниз, который выступает за вертикальную поверхность 2-го уровня потолка

Широкая часть профиля ПП60*27 загибается внутрь, фигурные концы отрезаются или, предварительно после надреза, прижимаются плоскогубцами, теперь через получившиеся пазы, можно соединить между собой два профиля. В торец профиля ПП60*27 устанавливается ПН28*27, в дальнейшем, на следующем этапе, к этому профилю прикручивается полоса гипсокартона, шириной 3-5 см.

Делаем разметку

Определяемся с высотой второго яруса.

На нужной высоте отмечаем по периметру стен метки. Лучше воспользоваться лазерным или гидроуровнем. Но лазерный дорого арендовать на один день, а вот гидроуровень достать довольно легко. Да и заменить его можно. Нам подойдет любой полый прозрачный шланг. Удобнее всего около 10мм в диаметре. Длина на ваше усмотрение, но не меньше 10м.

Как наполнить:

Вода пойдет сама и правильно заполнит трубку – без пузырьков, чтобы избежать огрехов в разметке. Следите, чтобы вода не выливалась, количество воды в трубке должно оставаться неизменным до конца замеров.

Не забудьте заранее вывести в нужном месте проводку для подключения точечных светильников или светодиодной ленты мягкого света. Это нужно сделать на данном этапе, чтобы потом не пришлось разбирать всю конструкцию.

Итак, ставим произвольную метку в любом углу комнаты. Выставляем рядом с ней один конец гидроуровня так, чтобы линия воды в трубке была на самой метке. Второй край шланга подносим к другому углу комнаты и ставим метку на стене, там, где остановится уровень воды. Вода примет одинаковое положение относительно горизонта. Переносим метки на нужную высоту будущего второго уровня потолка с помощью рулетки.

Теперь нужно соединить метки ровной линией. Используйте отбивочный шнур. Для этого нужно натянуть шнур между двумя метками по углам и отдернуть посередине. Порошок со шнура оставит след на стене в нужном нам месте.

На что обратить внимание

Еще на этапе проектирования оформления, необходимо уделить особенное внимание расчетам прочности. Для создания нескольких ярусов требуется крепить те, которые будут располагаться ниже, в тем, что расположены выше

Это потребует усиления каркаса в точках крепежа нижних деталей.

Кроме того, нужно предусмотреть место для размещения всех элементов подсветки. В списке таких деталей будут не только сами светодиодные ленты или лампы но, еще и трансформатор, который отвечает за подачу нужно напряжения. К нему нужно обеспечить свободный доступ для замены или ремонта.

Разрабатывая чертеж, нужно учесть и все светильники, которые будут смонтированы. Их количество должно быть достаточным для освещения всего помещения. Проводку тоже лучше распланировать заранее, так как после сборки каркаса и подшивки первого уровня свободного доступа к проводам уже не будет.

Предварительные расчеты, разметка и подготовка поверхности

Перед тем, как начать обшивать потолок, необходимо определить самую низкую зону чернового потолочного перекрытия в помещении. От нее нужно отметить расстояние по высоте, на которой планируется монтировать будущую конструкцию. Это требуется для того, чтобы каркас на потолке для гипсокартона был установлен правильно.

Согласно принятым нормативам, промежуток между потолочным основанием и подвесным потолком из гипсокартона должен быть не менее 5 см. В тех случаях, когда межпотолочное пространство выступает в роли своеобразного короба для маскировки инженерных сетей и крупногабаритных элементов освещения, уровень декоративного потолка необходимо опустить как минимум еще на 15-20 см.

От полученной точки необходимо провести ровную непрерывную линию, захватив таким образом весь периметр комнатного пространства. Проще всего это сделать при помощи строительного уровня (для большой площади подойдет лазерный, для небольших помещений достаточно пузырькового).

Следующий шаг — нанесение строительной разметки в местах, где планируется установка профильного скелета. Расстояние между продольными профилями должно быть кратно ширине гипсокартонного листа. Стандартная ширина материала составляет 120 см, поэтому идеальным вариантом считается монтаж металлоконструкции с дистанцией в 40 см: две направляющих фиксируются по краям, одна — посередине. Места креплений подвесов также необходимо отметить заранее. Их интервальный шаг должен составлять от 40 до 50 см.

Пример разметки представлен на фото.

На конечном этапе подготовительных работ требуется разметить каждый гипсокартонный лист в соответствии с утвержденным планом их установки. С дополнительными подробностями разметки можно ознакомиться в видео, которое находится внизу этой страницы.

Как найти профиль под гипсокартоном?

Чтобы не промахнуться и попасть крепежной оснасткой точно в металлический каркас, рекомендуем воспользоваться мощными неодимовыми магнитами.

С помощью него можно с легкостью отыскать под гипсокартнонной поверхностью стоечный, направляющий профиль или вспомогательные металлические перемычки. Поиск профильного потолочного каркаса необходим для того, чтобы подвесить осветительные приборы или другие декоративные элементы интерьера.

При ошибке в расчетах вся конструкция рано или поздно обрушится на пол, поэтому очень важно определить правильную точку для крепежа. Для этого нужно:

  1. Выбрать примерное место будущего крепления.
  2. Приложить к потолку тонкий лист бумаги или ткани, чтобы магнит не поцарапал поверхность.
  3. На ткань поместить неодимовый магнит и начать медленно водить им вдоль предполагаемой зоны поиска.
  4. При появлении магнитной реакции отметить место карандашом.

Обращаем ваше внимание на то, что для наиболее эффективного поиска металлического профиля лучше воспользоваться большим магнитом. Он способен за один раз охватить больший радиус, а значит обнаружение металла не займет много времени

Процесс монтажных работ

Первый этап работ – разметка. Она потребует от вас особого внимания, поскольку любая ошибка может привести к неприятным последствиям.

  1. Возьмите рулетку и карандаш. Определите на стене точку, которая станет исходной для горизонтальных линий нижнего края короба.
  2. Используя водяной уровень, перенесите точки относительно исходной отметки в каждый угол помещения. Обивочным шнуром сделайте между ними горизонтальные линии.

Проведение линий для направляющих по стене

  1. Прочертите линии по потолку. Они обозначат продольные внутренние границы второго яруса.

Теперь на оставшемся пространстве внутри периметра предполагаемых коробов начертите сетку. На пересечениях её линий будут крепиться подвесы для первого яруса. Сделать это просто: по продольным границам противоположных линий поставьте на расстоянии 50 см друг от друга метки. На остальных перпендикулярных линиях расставьте метки на расстоянии 60 см. на пересечениях линий вы получите прямые углы.

Пример разметки потолка

Разметка закончена, теперь приступайте к монтажу.

Сборка короба

Для начала нужно осуществить сборку коробов. Закрепите по линиям на стене направляющие профили. То же сделайте и по внутренним границам второго яруса, по потолку.

От профиля на потолке отмерьте расстояния до линии на стенах, вычтите около 1,5 см, и согласно полученной цифре срежьте кусочки профиля CD с небольшим припуском на одном крае.

Нарезанные кусочки вставьте в профиль на потолке и прикручивайте на расстоянии около полуметра друг от друга.

К припусками на нижних краях кусочков подвешенных профилей прикрутите по уровню направляющий профиль. Его острые края будут обращены к стене. Теперь направляющие можно соединить кусочками несущего профиля нужной длины, вставив их и прикрутив.

Боковая кромка короба

Обшейте каркас снизу и сбоку гипсокартоном. Ваш короб готов!

Если двухуровневый потолок был спланирован таким образом, что ширина коробов более полуметра, середину каждого кусочка несущего профиля нужно фиксировать на подвесе. Это ужесточит каркас и позволит надёжнее закрепить лист гипсокартона.

Монтируем первый ярус

Закрепите подвесы на пересечении линий на потолке. На боковой кромке короба сделайте по гипсокартону горизонтальные линии, таким образом обозначив нижнюю границу первого яруса. К этим линиям приставьте направляющие и прикрутите их саморезами.

В направляющие вставьте несущий профиль на двух противоположных кромках, соблюдая расстояние 60 см друг от друга. На остальных кромках расположите профили с расстоянием в полметра в итоге вы получите каркас с ячейками 50 Х 60 см.

Используя натянутый шнур или правило с уровнем, придайте несущему профилю необходимое положение и скрепите его подвесами.

Из того же профиля нарежьте перемычки, вставьте их между всеми несущими параллельными профилями и прикрутите, соблюдая расстояние 50 см друг от друга.

Двухуровневый каркас в готовом виде

На этом ваш двухуровневый потолок практически готов. Осталось только перепроверить, всё ли правильно и надёжно закреплено, что-то при необходимости подкорректировать и нашить на каркас листы.

Подсчет количества необходимых расходных материалов

  • листы гклширину помещения делим на длину листа, добавляем к полученному числу 5% — необходимый запас — и округляем до целого числа, добавляем то количество, которое необходимо для использования второго уровня;
  • направляющие профили — опять в расчет берем ширину помещения, а также длину профиля, после деления первого числа на второе и последующего округления получаем целое число необходимых нам элементов.

Для того, чтобы точно определить количество тех или иных расходников для монтажа двухуровневого потолка, в частности, саморезов, помните, что на каждый закрепленный «краб» требуется не менее 8 саморезов, а каждый узел потолочного подвеса нуждается в 6 саморезах. Также помните и о шаге, который соблюдается при монтаже обрешетки для двухуровневого потолка. Он составляет минимум 50 сантиметров.

Монтаж потолка

Конечно, любые двухуровневые потолки из гипсокартона нужно начинать с этапа, который потребует максимум внимания, никаких ошибок тут быть не должно!

Разметка

  • Берем рулетку и карандаш, определяем точку на стене, которая будет являться исходной для горизонтальной линии нижнего края коробов.
  • Относительно исходной отметки, с помощью водяного уровня, переносим точки в каждый внутренний и внешний угол помещения.
  • Обивочным шнуром делаем горизонтальные линии между отметками.

Линии по стене для направляющих

Чертим по потолку линии, которые будут продольными внутренними границами второго яруса.

Направляющий профиль на потолке и стене

Теперь по плоскости оставшегося пространства, внутри периметра будущих коробов, нужно начертить сетку для подвесов первого яруса. На пересечениях линий этой сетки мы и будем крепить подвесы.

Делается такая сетка просто: по продольным границам двух противоположных линий ставим метки на расстоянии 50 см друг от друга. А на всех оставшихся перпендикулярных линиях ставим точки по 60 см друг от друга (на пересечении всех линий должен получиться прямой угол).

Разметка плоскости

Вот мы и разметили будущий потолок из гипсокартона двухуровневый, теперь можно приступать к монтажу.

Сборка коробов

  • По линиям на стене крепим направляющие профили.
  • По потолку, по внутренним границам второго яруса тоже крепим направляющие.
  • От профиля на потолке отмеряем расстояние до уровня линии на стенах, вычитаем сантиметра полтора и, ориентируясь на полученную цифру, режем кусочки профиля CD с небольшой «губой» с одного края.
  • Вставляем нарезанные кусочки в профиль на потолке и прикручиваем его примерно через каждые полметра.
  • К «губе», по нижнему краю кусочков подвешенных профилей, прикручиваем «по уровню» направляющий профиль, острые края которого обращены к стене. То есть так, чтобы теперь можно было соединить эти направляющий с помощью кусочков несущего профиля.
  • Нарезаем кусочки профиля CD нужной длины, вставляем их в направляющие и прикручиваем.

Боковая кромка короба

Обшиваем нижнюю плоскость и боковую кромку каркаса гипсокартоном. Короба готовы.

Каркас коробов

Тут главное: когда вы будете делать такой двухуровневый потолок из гипсокартона, – не забудьте об освещении, о том, что нужно заранее спланировать, где и какие провода будут идти, в каких точках будут установлены светильники и т.п.

И еще момент…

Если потолки двухуровневые гипсокартонные спланированы так, что короба имеют ширину больше, чем полметра, то середину каждого кусочка несущего профиля необходимо зафиксировать на подвесе. Так и каркас получится жестким, и лист будет надежнее закреплен.

Второй ярус с подвесами посередине

Впрочем, практически из любого видео по этой теме можно узнать, что чем больше подвесов в каркасе, тем он безопаснее и лучше.

Продолжим делать двухуровневые потолки из гипсокартона. Приступим к следующему и завершающему этапу.

Монтаж первого яруса

  • На пересечении линий на плоскости потолка крепим подвесы.
  • На боковой кромке коробов, на гипсокартоне делаем горизонтальные линии – это будет нижняя граница первого яруса. Приставляем к этим линиям направляющие и прикручиваем их саморезами.
  • Вставляем в направляющие несущий профиль на расстоянии 60 см друг от друга на двух противоположных кромках. На остальных кромках профиль следует расположить в полуметре друг от друга. То есть в итоге получаем каркас с размером ячеек 50 на 60 см.
  • С помощью натянутых ниток или правила с уровнем, придаем несущему профилю нужное положение и скрепляем его с подвесами.

Выравнивание профиля по нитке

Теперь нарезаем из того же профиля перемычки, вставляем их между всеми параллельными несущими профилями и прикручиваем (на расстоянии 50 см друг от друга).

Готовый двухуровневый каркас

В принципе, на этом двухуровневые потолки из гипсокартона почти готовы. Осталось перепроверить, везде ли все ровно, если нужно — подкорректировать отдельные участки, и можно зашивать каркас листами.

Варианты установки двухуровневых гипсокартонных потолков

Применяя обычный гипсокартон и потолочный профиль, получится воспроизвести на поверхности потолка самые разные геометрические формы и фигуры – от стандартного короба, обрамляющего периметр помещения, до сложной причудливой конструкции.

Двухуровневые подвесные потолки из ГКЛ монтируются одним из следующих способов:

  • монтаж 2-го уровня. Применяется для ровных базовых потолочных поверхностей. Приборы освещения при таком подходе крепят в каркасном основании;
  • последовательная установка 2-х уровневых потолков. Данный способ заключается в первоначальном монтаже первого уровня потолка. Затем к нему крепят второй уровень системы, меньший по площади и весу, так как основная нагрузка приходится на верхний ярус;
  • метод обратной фиксации, при котором в первую очередь монтируется каркас для второго яруса подвесного потолка, а уже между его профилями устанавливают первый.

Если вы решили установить двухуровневый потолок своими руками, воспользуйтесь первым или вторым вариантами монтажа. Третий способ установки является самым сложным, требует определенных знаний и опыта.

Когда вы определитесь с методом организации конструкции, можете приступить к проектированию подвесной системы.

Это интересно: Арка в прихожей — 15 фото

Делаем каркас второго яруса двухуровневого потолка

Крепим по периметру комнаты направляющий профиль 27*30 мм. Крепим на дюбель-гвоздь 6*40мм (если стена не очень крепкая, можно использовать 6*60мм).

Находим центр нашего потолка, от него в разные стороны отмеряем нужное расстояние и обозначаем метками. С помощью отбивочного шнура намечаем линии и прокручиваем по ним профиль. Используем для этого саморезы по металлу (если потолок гипсокартонный) или дюбель-гвоздь (если первым уровнем будет бетонная плита).

Закрепили направляющий профиль.

Теперь нужно накрутить профиль по полуокружности. Ножницами по металлу делаем надрезы через каждые 2,5 см.

Делаем надрезы в нужных местах.

Теперь профилю можно придать нужную нам форму.

Прикручиваем профиль.

Крепим профиль по предварительно выполненной разметке.

Прикручиваем гипсокартон к направляющему профилю перпендикулярно потолку. Делаем так по периметру комнаты. Кроме полукруглых участков.

Полосы нужной длины и ширины необходимо подготовить заранее.

Выполняя двухуровневый потолок из гипсокартона своими руками, часто приходиться гнуть заготовки под нужную форму.

Прикручиваем картон к профилю. Саморезы не втапливайте, оставьте 3-4 мм, пока картон не высохнет.

Крепим полосы на полуокружности.

В углах полукруглый лист все равно стремится выпрямиться, но поскольку один его край держат саморезы, нижний задирается вверх. Чтобы картон не высох в неправильном положении, подгоните картон на место и прикрутите кусок профиля вплотную, как показано на фото ниже. Благодаря этому,  лист не будет разворачиваться.

Фиксируем свободные углы

Теперь прикручиваем профиль к кусочкам картона, который мы прикрутили. По нижнему краю, изнутри. Должно получиться вот что:

Крепим направляющий профиль изнутри

Теперь нужно сделать перемычки из профиля 27*60мм. Вставляем их в пазы направляющего профиля через каждые 60 сантиметров. У нас получается 4 прямоугольника вдоль стен, которые обозначены по периметру профилем (27*30 – длинная сторона, 27*60 — короткая). И 4 квадрата со срезанными углами. В этих местах ставим так называемые «уши» — отрезаем край профиля по диагонали с двух сторон, оставив небольшую трапецию – «ухо».

Подготовленные перемычки с обрезанными краями.

Ровной стороной вставляем перемычку в направляющий профиль, а «ухом» крепим к перпендикулярно поставленному 27*60.

Двухуровневый потолок из гипсокартона – сборка каркаса второго уровня.

Профиль скрепляем с помощью LN-саморезов, 3,5*9,95 мм. Загибаем подвес с одной стороны и прикручиваем к потолку над широким профилем так, чтобы длинный конец подвеса прилегал к профилю.

Крепим подвес для фиксации потолочного профиля

Несмотря на то, что периметр мы выставили по уровню, центр нашей конструкции может «гулять» вверх-вниз. Для того чтобы этого не произошло: с двух сторон комнаты прикручиваем к направляющему профилю тонкую нитку и натягиваем ее до другого конца комнаты. Убедитесь, что профиль не выдавливает нитку вниз. Теперь у вас есть визуальный уровень нижнего яруса потолка. Нижний край профиля держите на уровне нитки и прикручивайте профиль к подвесу. Торчащий край загибаем наверх.

При фиксации потолочного профиля необходимо контролировать горизонтальный уровень. Выступающая часть подвеса просто загибается

Получается примерно следующее:

Теперь в каждый угол комнаты по шаблону вырезаем кусок картона. Квадрат с одним круглым углом. Диаметр окружности должен быть больше внутреннего круга (перпендикулярного потолку). Это нужно для того,чтобы получилась ниша (полочка), на которой и будет лежать свет. Прикручиваем эти листы к профилю.

Двухуровневый потолок из гипсокартона фото подшитого второго яруса.

Выводим провода для будущего освещения и докручиваем листы в середину. Помните, что ширина нижнего листа чуть больше ширины нашей конструкции, то есть, края торчат в центр комнаты. На эти края прикручиваем направляющий профиль, по самому краю.

Теперь к этому профилю прикручиваем небольшие бортики. Размер бортиков примерно 13 высоты второго яруса нашего двухуровнего потолка из гипсокартона.

Второй ярус потолка готов! Подключаем освещение. Лучше, конечно, купить неоновую трубку и проложить по периметру «мягкий» свет.  А можно просто  равномерно по комнате установить обычные лампочки.

Посмотрите обучающее видео. Как сделать двухуровневый потолок из гипсокартона своими руками:

Удачного вам ремонта!

Это интересно: Бетонный потолок в интерьере: освещаем подробно

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
