Как установить биметаллический радиатор отопления своими руками?

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Watch this video on YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Монтаж радиаторов из алюминия

Практика показывает, что использование радиатора отопления из алюминия – это надёжное и энергоэффективное решение для обогрева помещений

Но чтобы батареи должным образом справлялись со своей задачей, важно выполнить грамотный монтаж. Подключение радиаторов возможно по разным схемам

Кроме того, необходимо рассчитать оптимальное количество секций. Так как работы требуют знаний и навыков, доверять их лучше мастерам.

Расчёт секций

Перед покупкой радиаторов отопления нужно определить оптимальное количество секций. Есть простая формула для расчёта: количество секций = площадь комнаты х 100/мощность батареи отопления. Стандартная высота потолка приравнивается к 2 м 70 см. То есть для помещения 20 м2 и радиатора мощностью 184 Вт формула будет такая:

20 х 100/184 = 10,86

Округляем в большую сторону и получаем 11 секций.

Но обязательно помните, что правильный расчёт подразумевает учёт косвенных факторов:

  • средняя температура зимой на улице;
  • желаемая температура в помещениях;
  • ориентация окон по сторонам света;
  • этаж;
  • количество стен, которые выходят на улицу;
  • тип здания (монолитное, кирпичное и т. д.);
  • высота потолков и другое.

В связи с этим сделать точный расчёт самому очень сложно. Лучше заручиться помощью экспертов не только для монтажа батарей, но и определения количества секций.

Схемы подключения

При установке радиаторов используют такие способы:

  • боковой – однотрубная система подключения;
  • боковой – двухтрубная система подключения;
  • нижний – нижнее подключение чаще рекомендовано при принудительной циркуляции теплоносителя;
  • верхний – рекомендовано для достижения максимальной теплоотдачи.

При использовании первой схемы перед батареей требуется установить байпас.

Основные регламенты

Порядок установки радиаторов приведён в паспорте. Здесь также указаны рекомендации по установочным элементам, нужным для подключения: запорная арматура, шаровые краны, кран Маевского, кронштейны и т. д.

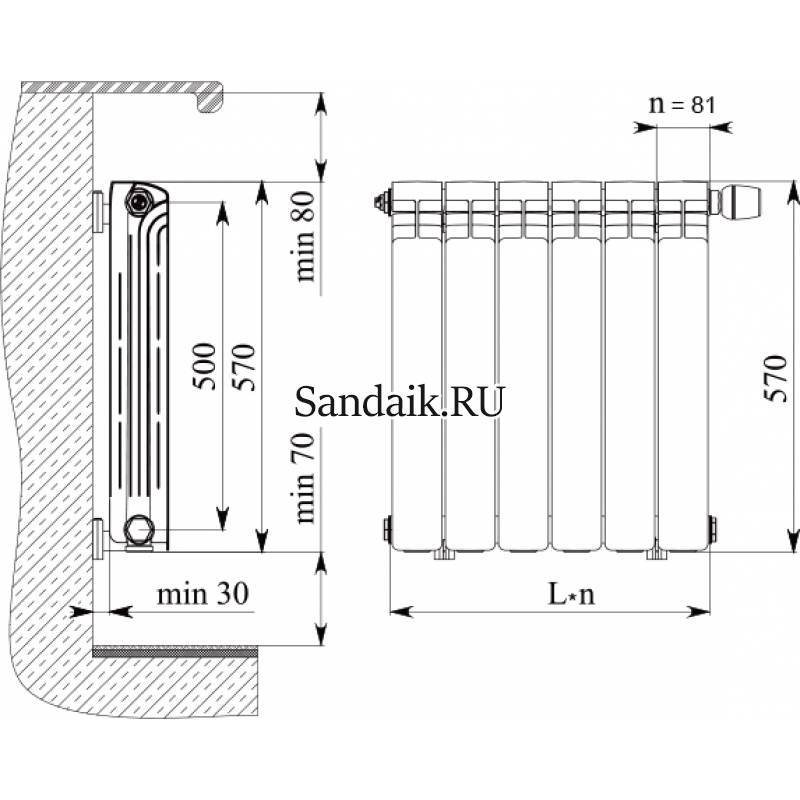

При проведении монтажных работ обязательно придерживаются конкретных параметров:

  • расстояние от стены до батарей составляет 3-5 см. Если алюминиевый радиатор будет впритык к стенке, на задней части прибора тепло будет распределяться нерационально;
  • от пола оставляйте около 10 см. Ниже ставить батарею не рекомендуется, так как ухудшается теплообмен. Если смонтировать радиатор слишком высоко, будет разниться температура вверху и внизу помещения;
  • расстояние от подоконника до алюминиевой батареи составляет 8-12 см. Не делайте зазор очень маленьким. Это ухудшает тепловой поток от прибора.

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Котельная в частном доме — подбор оборудования, полная схема монтажа Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только.

Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.

Теплоноситель для системы отопления: вода, антифриз — что лучше? Отопление в частном доме – это не просто совокупность нескольких труб и радиаторов. Это сложная система, которая, чтобы.

Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.

Как правильно установить?

Предусмотрено 2 варианта монтажа батарей: настенное и напольное размещение. В первом случае потребуется кронштейн, во втором ножки, идущие в комплекте. Форма и конструкция опор может быть различной, но главный критерий – они должны с лёгкостью выдерживать модель прибора.

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

Watch this video on YouTube

Крепление к стене

На какие элементы крепить радиатор к стене зависит от типа перегородки:

  • бетонные, кирпичные, стенки из шлакоблока, пеноблока – анкерные болты;
  • другой материал перегородки – опоры, являющиеся одновременно анкерными болтами и кронштейнами.

В панельных приборах предусмотрен крепёж к стене с тыльной стороны. Такое предписание даёт завод-производитель.

Радиаторы крепятся на стену в строго установленных местах жилища, это:

  • ниши под окном;
  • протяжённое меж оконное расстояние;
  • перегородки без окон в комнатах в углу строения;
  • помещения второстепенного назначения, смежные стены которых, являются наружными ограждениями;
  • площадки между этажами и вход в подъезд.

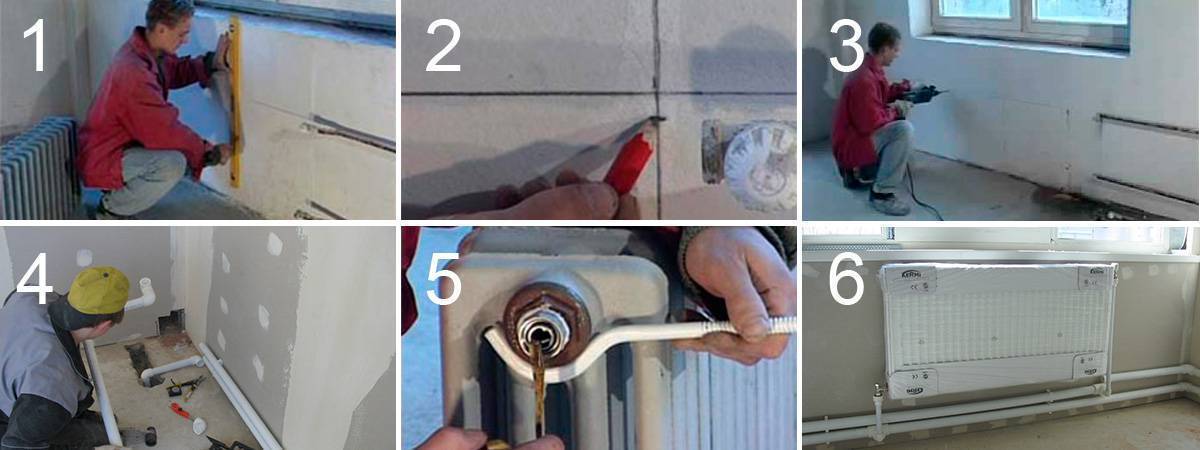

Как подвесить радиатор:

  1. Нарисуйте разметку.
  2. По нанесённым отметкам, используя пробойник, проделайте стартовые отверстия в отделке стены и в штукатурном слое. Это нужно для того, чтобы в процессе сверления бур не смещался.
  3. Возьмите перфоратор и нужный бур. Просверлите гнёзда под крепёж. Глубина – незначительно больше длины используемого дюбеля.
  4. Образовавшиеся гнёзда очистите и забейте в них анкера. Последние могут быть как металлические, так и пластиковые.
  5. Если выбраны металлические элементы, то завинтите в установленные в стенах гильзы.

После того, как все детали для крепежа будут находиться на своих местах, наденьте на них предохранительные накладки и навесьте отопительный прибор. Крепёж не должен деформироваться.

Как установить радиатор на стену, представлено в видео:

Как установить радиатор на стену правильно

Watch this video on YouTube

Крепление к полу

На рынке представлены модели радиаторов, которые не нужно крепить на стену, а можно расположить на напольном покрытии. Обычно это высокие батареи из чугуна.

Происходит это следующим образом:

  1. Через отверстия в ножках нанесите разметку под крепёж.
  2. По намёткам просверлите гнёзда для монтажа анкеров.
  3. В сделанные отверстия забейте гильзы из пластика. Металлические детали в этом случае используют крайне редко.
  4. Установите вертикальные опоры и прикрепите их к полу с помощью винтов.
  5. При необходимости зафиксируйте крюки на нужной высоте и наденьте на них радиатор.

После проведения процедуры выполните стяжку напольного покрытия. Она не только скроет место крепежа, но будет служить дополнительным усиливающим элементом.

Инструкция представлена в видео:

Инструкция по установке. Стальные панельные радиаторы и напольные крепления

Watch this video on YouTube

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ

Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

https://youtube.com/watch?v=CFOkZ07OeYE

Установка биметаллических батарей – лучший выбор

С точки зрения потребительских характеристик такие радиаторы объединяют лучшие черты стальных и алюминиевых радиаторов:

  • Стальная прочность. Биметаллические радиаторы рассчитаны на внутреннее давление порядка 40 – 50 атмосфер. Они не только спокойно выдерживают стандартное давление теплоносителя в 10 атмосфер, но и гидродинамические удары, которые нередки в начале отопительного сезона.
  • Стальная стойкость. Биметаллические радиаторы значительно лучше сопротивляются коррозии, чем алюминиевые, и рассчитаны на эксплуатацию в течение двадцати лет и более, при должном к ним внимании (детальнее: “Что лучше: алюминиевые или биметаллические радиаторы – сравнительная характеристика”).
  • Алюминиевая теплоотдача. Биметаллические батареи, изготовленные из стали и алюминия, лишь немного уступают по теплоотдаче чисто алюминиевым приборам.
  • Каналы для теплоносителя в биметаллических радиаторах стали делать с малым диаметром. Это позволило резко уменьшить объёмы теплоносителя, проходящего через батарею. А малые объёмы гораздо проще регулировать! Установка на входе в радиатор регулируемого клапана (термостата) позволила плавно менять температуру, отдаваемую батареей.

Какой радиатор лучше установить?

Современный рынок предлагает широкий выбор биметаллических радиаторов разных марок от разных производителей. Есть отечественные и импортные варианты. Среди иностранных моделей популярны итальянские или немецкие радиаторы отопления биметаллические.

К популярным батареям немецкого производства можно отнести радиаторы компании Тенрад. Все изделия данной фирмы отличаются надежностью и высокими эксплуатационными параметрами. Оребрение трехрядное, что обеспечивает хорошие показатели теплоотдачи.

Среди итальянских изделий стоит рассмотреть итальянские биметаллические радиаторы отопления Global STYLE PLUS 500. Для подключения такого агрегата используется боковая схема. Монтируется прибор на стену. Благодаря отличным техническим характеристикам и привлекательному внешнему виду, на радиатор биметаллический Global STYLE PLUS 500 отзывы только положительные. Чаще всего пользователи отмечают эффективную работу и долговечность. Теплоотдача равняется 185 Вт. А температура теплоносителя может достигать максимальной отметки в 110 градусов. На радиаторы отопления Глобал отзывы многочисленные.

Итальянская компания Радена также специализируется на производстве биметаллических батарей. Для изготовления используется только высокоуглеродистая сталь. Рабочее давление составляет 25 атмосфер. А температура среды достигает 100 градусов. Есть батареи со стандартным боковым и с нижним подключением. На радиаторы отопления Радена отзывы положительные. Отмечается долговечность, хороший дизайн, возможность использования в однотрубных и двухтрубных отопительных системах с горизонтальным и вертикальным размещением теплопроводов.

Рассмотрим модели отечественного производства. Например, радиаторы отопления российские биметаллические Рифар Монолит. Хоть бренд Рифар на рынке появился совсем недавно, продукция данной фирмы уже успела потеснить изделия именитых немецких и итальянских производителей. Используются радиаторы Рифар в жилых и административных зданиях. Имеют отличные характеристики. Также полностью соответствуют радиаторы биметаллические гост 31311 2005, ТУ.

Рифар монолит выпускаются в двух типоразмерах: 350 и 500 мм. Чаще всего используются радиаторы с межосевым расстоянием 500 мм. Стыки между секциями отсутствуют. Поэтому, если вы решили установить такую батарею, надо сразу выбрать необходимую длину. На радиаторы отопления биметаллические Рифар Монолит 500 цена оптимально сочетается с функциональностью и качеством. Монтаж таких батарей проводится быстро и легко. Не требует использования переходников.

Не так давно появились в продаже и радиаторы Термохит российского производства. Данное оборудование относится к бюджетному классу. Широкого распространения еще не получило, поэтому на радиаторы отопления Термохит отзывы не слишком многочисленны. Технические характеристики высокие. Но все же качество уступает более дорогим моделям.

Есть на отечественном рынке и батареи китайского производства. Тут стоит отметить радиаторы Оазис. Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. На биметаллические радиаторы отопления Оазис отзывы в основном положительные. Пользователи выделяют такие плюсы данных агрегатов, как высокие технические показатели, длительная заводская гарантия и демократичная цена.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Правильный монтаж радиатора отопления при разных схемах подключения Алюминиевые радиаторы отопления — технические характеристики и виды Чугунные радиаторы: технические характеристики разных видов Краска для радиаторов отопления без запаха: виды и характеристики

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

  • Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
  • Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
  • В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

  1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
  2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

  1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
  2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
  3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
  4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

  • Собрать набор инструментов;
  • Сделать замеры и расчеты;
  • Изучить возможности и правила подключения;
  • Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

  • Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
  • Выполняется разметка под крепления новых радиаторов;
  • Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
  • Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
