Пошаговая инструкция по монтажу свайно-винтовых оснований

Установка своими руками

Свайный фундамент, независимо от того, какие сваи используются устраивается по практически идентичному алгоритму. Он включает в себя:

1. Топографическую съёмку с разметкой;
2. Подготовку и расчистку площадки под сваи;
3. Их установку;
4. Подрезку по уровню с последующей заливкой бетоном;
5. Приварку швеллера или крепёжных пластин.

Подробности можно увидеть на видео.

Отличительной особенностью винтовых свай является то, что их можно устанавливать своими руками. Ручное ввинчивание не столь уж сложное, но для него применяется особая техника работ.

Установка винтовой сваи своиму руками

Существуют определённые ограничения на тип свай, которые можно устанавливать своими руками. Они связаны в первую очередь с физическими возможностями человека.

Так, ручным способом завинчиваются изделия, диаметр лопастей которых не превышает 300 мм (диаметр самой сваи — 108 мм), а длина — четырёх метров.

Необходимое количество рабочих зависит от размеров винтовой сваи. Для максимально возможных величин 108х300 понадобиться бригада в три-четыре человека. Из инструментов необходимы два лома или обрезка арматуры, длиной от полутора до двух метров. Последние нужны для ввинчивания, поскольку именно они способны обеспечить необходимый в среднем крутящий момент в 450 килограмм-сило-метров. Для выравнивания используется пузырьковый уровень.

После того, как закончены подготовительные работы в виде топографической съёмки и расчистки площадки от мусора, двое рабочих берут первую сваю и вставляют в отверстия сверху по лому с двух сторон под углом в 45 градусов. Так они образуют рычаги. Ещё один рабочий прикладывает уровень и с его помощью помогает установить сваю вертикально.

Закручивание производится по часовой стрелке. Рабочий с уровнем постоянно следит за тем, чтобы оно происходило вертикально. Такая технология требует приложения довольно большой физической силы. Вместе с тем, не стоит вкручивать все сваи на одну и ту же глубину, поскольку на одном и том же участке могут оказаться грунты с разными характеристиками. Необходимая глубина определяется достижением определённого крутящего момента. Контроль производится с помощью динамометра. Вместо динамометра на практике можно использовать простое закручивание «до упора», когда уже начинаются деформационные процессы.

Минимальная глубина вкручивания винтовой сваи соответствует максимальной глубине промерзания грунта в данной местности. Часто вкручивание своими руками бывает довольно трудоёмким из-за особенностей почвы. Что проявляется особенно сильно в засушливый сезон.

Выходом может служить смачивание лунки водой, поскольку в мокрый грунт изделие входит проще.

А вот в случае с рыхлой землёй сваи связывают варным каркасом.

Общие этапы работ

Устанавливать винтовые сваи, монтаж которых может занять от 4 до 10 дней, в целом можно выполнить самостоятельно. Полный процесс создания такого фундамента можно разделить условно на несколько основных этапов:

Разметка. Изначально производится разметка участка при помощи колышек и верёвки согласно заранее подготовленному проекту и с выдержкой всех размеров. В среднем расстояние между трубами составляет от 2 до 3 метров, в зависимости от диаметра сваи и ее типа.

Монтаж свай. Первым делом производится установка угловых свай, а затем и всех остальных

Важно не допускать отклонений трубы, поскольку она должна быть точно по центру закладного бруса или профиля основания.
Обрезка. На этом этапе лишние участки труб обрезают болгаркой под одну высоту.
Заливка бетона

При использовании сварных труб, на этом этапе в них заливают бетонную смесь.
Установка оголовка. После заливки бетона, на верхнюю часть трубы приваривают оголовок для установки бруса нижней обвязки. Сварочный шов обязательно зачищают и покрывают слоем краски.
Установка обвязки. Это завершающий этап строительства фундамента. Тут происходит установка нижней обвязки, в качестве которой применяется закладной брус или металлический швеллер.

На этом изготовление свайного фундамента можно считать оконченным. Более подробно узнать как установить сваи винтовые своими руками можно на видео в конце статьи.

Как правильно выбирать сваи

Важно учитывать ряд факторов:

• наличие и качество антикоррозионного покрытия, определяющее период эксплуатации;
• проварка сварного шва на всю глубину, он удерживает трубу от разрыва при внедрении в грунт.

Некоторые производители в целях удешевления своего товара экономят на покрытии, материалах для сварки.

Винтовые сваи для фундаментаИсточник dialkom-stroy.ru

В специализированных организациях выполняют расчёты по определению точных размеров и количества свай с учётом местного грунта. Для частных объектов в основном используются трубы длиной до 3-х м и диаметром 57-133 мм.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Основные требования

Строительство домов и других сооружений на сваях — вещь вполне практичная и пригодная почти в любых условиях. Но если самостоятельные застройщики еще могут закрутить сваи вручную, то профессиональной бригаде уже без самодельных сваекрутов обходиться весьма сложно. Да и при частном строительстве инструмент для винтовых свай может оказаться полезен. Он реально экономит время и силы — при условии правильного изготовления. Прежде всего следует грамотно выбрать силовую установку.

Однако его пневматический и гидравлический аналог имеет свое преимущество — автономность от электропитания. (Правда, понадобится использовать сжатый воздух и протягивать шланги для его подачи). Также нужно учитывать:

• величину сваи;

• требуемое механическое усилие;

• качество редуктора;

• удобство в управлении;

• насколько возможно — легкость крутильного аппарата в сборке;

• необходимое передаточное соотношение.

Сравнение преимуществ и недостатков

Глинистые, торфяные, песчаные почвы для России не редкость, плюс сезонный перепад температур. Все это предъявляет определенные требования и к фундаменту. При свайно-винтовой технологии забор не поведет в сторону весной при неизбежном пучении сложного грунта. Читайте дальше про использование винтовых свай для забора.

У винтового фундамента немало и других преимуществ:

• отсутствие необходимости земляных работ;
• возможность возведения в любое время года;
• сравнительно быстрый монтаж (за 2-3 дня);
• возможность повторного использования металлических опор через годы эксплуатации;
• высокая несущая способность;
• дешевле всех традиционных типов (до 60% экономии всех материальных ресурсов);
• монтаж возможен без применения дорогостоящей техники;
• подходит для любого типа рельефа;
• возможность монтажа своими руками с 2-5 помощниками;
• строительная чистота возведения (в сравнении с другими типами фундаментов).

Для свайного фундамента подходит любой тип грунта, кроме скальных пород, наиболее целесообразно применять этот вид:

• при строительстве домов на участках с высоким уровнем грунтовых вод;
• если верхние слои грунта характеризуются слабой несущей способностью, а плотные слои находятся достаточно глубоко;
• при глубине промерзания от 2м;
• при значительной массе объекта (от 350т);
• при сложном ландшафте (перепады высот, отсутствие свободного пространства, большое количество насаждений);
• при реконструкции или ремонте основания без демонтажа.

Противопоказаний к использованию такой фундамент не имеет, но свои недостатки у него есть. Прежде всего, такой тип фундамента идеален для каркасно-щитовых домов и других типов деревянных построек и совсем не подходит для каменных палат. Есть у него и другие минусы:

• в доме на винтовом фундаменте приходится забыть о подвальном помещении;
• необходимо позаботиться об утеплении нижней части строения (впрочем, бетонный фундамент также утепляют. Читайте в этой статье про использование пеноплекса в утеплении основания.);
• есть ограничения по массе нагрузки;
• не всех устраивает вариант дома на «куриных ножках», облицовочные работы могут съедать всю экономию;
• проблема найти действительно качественные сваи, которые не подвергаются коррозии.

Плюсы и минусы свайно-винтового фундамента

Для начала давайте рассмотрим основные преимущества использования свайно-винтового фундамента:

• Прочность и долговечность. Практика показывает, что бетонные конструкции разрушаются гораздо быстрее, чем прогнивает металл, а потому свайный фундамент с металлическими опорами выглядит предпочтительнее ленточного или столбчатого основания. К тому же железобетонный фундамент подвержен осадочным деформациям, в то время как свайным опорам такие проблемы не страшны. Практика показывает, что фундамент из свай стоит более 40 лет, не подвергаясь разрушениям.
• Дешевизна и экономия времени. Винтовые сваи устанавливаются прямо на грунт, без выравнивания, а значит, для их установки не требуется проводить земляные работы и рыть котлован. Данное обстоятельство существенно экономит время и деньги, ведь для строительства одноэтажного дома подобную конструкцию можно возвести даже без привлечения специальной техники! Для возведения фундамента не понадобится и специальная установка для заливки фундамента, что также сэкономит время и деньги.

Подсчеты показывают, что возведение свайно-винтового фундамента обходится приблизительно на 30% дешевле, чем строительство других видов несущих конструкций.

Универсальность. Несущая конструкция может быть возведена практически в любых условиях, как на равнинной, так и на гористой местности с имеющимися уклонами. Более того, дом на сваях можно возвести на болотистой местности, и даже в условиях вечно мерзлоты. Там, где многие другие опоры под строительные конструкции возвести просто нереально, сваи прекрасно устанавливаются и выполняют свою функцию на «отлично».

• Всесезонность. В отличие от других видов фундамента винтовые сваи можно устанавливать круглый год, хоть жарким летом, хоть лютой зимой. Данное обстоятельство совершенно не влияет на качество установки и надежность опорной конструкции. Соблюдается данное условие потому, что на глубине погружения наконечника сваи температура всегда стабильна.
• Устойчивость к пучению грунта. Свайные фундаменты прекрасно переносят морозное пучение в периоды промерзания почвы.
• Не требует застывания. Если ленточным и монолитным фундаментам требуется время для схватывания, застывания и набора прочности, то винтовые сваи можно начинать обвязывать буквально сразу после установки.
• Не впитывает влагу. Свайный фундамент не впитывает влагу из грунта, а значит, полы вашего дома всегда будут сухими и никогда не подвергнутся гниению.
• Возможность повторного использования. При необходимости ввинченные сваи можно извлечь из грунта и использовать повторно, уже в другом месте. Таким свойством не может похвастаться ни один другой фундамент!
• Не мешает подводу коммуникаций. Еще одним преимуществом свайно-винтового фундамента является то, что его возведение совершенно не мешает проведению инженерных коммуникаций к дому. Их можно монтировать как до, так и после установки свай.

Не лишена данная конструкция и недостатков, о которых также стоит знать перед началом строительства.

Устанавливается не везде. При всей универсальности рассматриваемой конструкции монтировать свайный фундамент на скалистых и каменистых грунтах не всегда возможно.

• Необходимость дополнительного обустройства подвала. Установка свайного фундамента не предполагает наличия подвала или цокольного этажа, а значит, если вам понадобится данное помещение, его придется строить отдельно.
• Не подходит для многоэтажных зданий. Специалисты не рекомендуют возводить на свайно-винтовом фундаменте строения больше одного этажа, особенно если они выполнены из камня или кирпича.
• Дополнительные затраты на утепление. Мы упоминали о преимуществах наличия пространства между поверхностью грунта и полом дома. Однако зашивка этого пространства потребует дополнительных финансовых вложений.
• Коррозия металла. Необходимо понимать, что металлические сваи с годами подвержены разрушительному действию коррозии. Особенно это характерно для опор, установленных в болотистых местностях и грунтах с высоким содержанием влаги. Чтобы такой фундамент с годами не упал, необходимо приобретать сваи с максимальной толщиной стенок, да к тому же с наличием антикоррозионной защиты. А это дополнительные траты.
• Невозможность монтажа вплотную к другим зданиям. Если вы решили построить террасу или другое строение вплотную к уже существующему дому, свайный фундамент вам не подойдет. Ввинтить такую сваю ни вручную, ни с использованием техники чисто технически невозможно. Более того, ввинчивая сваи вплотную к уже имеющемуся ленточному или столбчатому фундаменту, есть риск нарушить его и спровоцировать разрушение несущей опоры.

Цены на строительство фундамента

Цены на ленточный фундамент за 1 м.п.

толщина ленты	30 см.	40 см.
высота ленты	60 см.	80 см.	110 см.	60 см.	80 см.	110 см.
до 50 м.п.	3 200	3 800	4 900	3 650	4 550	6 150
От 50 м.п. до 100 м.п.	3 100	3 700	4 750	3 600	4 390	5 950
От 100 м.п. до 150 м.п.	3 000	3 650	4 700	3 550	4 350	5 900
От 150 м.п.	3 000	3 650	4 600	3 500	4 200	5 700

В стоимость ленточного фундамента входит:

• Разметка и привязка местности
• Траншея под основание ленты
• Геотикстиль на дно траншеи
• Песчаная утрамбованная подушка 25-30 см.
• Опалубка из доски 40х100
• Вязка рифленой арматуры 12 А3. Армирование двойное, четыре ните с вертикальными окнами каждые 60 см.
• Устройство вентиляционных отверстий
• Заливка товарного бетона марки В22,5 (М300)
• Доставка рабочих и материала

Цены на монолитный фундамент за 1 м.п.

Высота плиты
Площадь плиты	15 см.	20 см.	25 см.	30 см.	35 см.	40 см.
От 25 до 50 м2	3 277	3 720	4 030	4 510	5 160	5 466
От 50 до 100 м2	3 200	3 610	4 030	4 500	4 800	5 270
От 100 до 150 м2	3 200	3 520	3 910	4 360	4 800	5 260
От 150 до 200 м2	3 130	3 520	3 900	4 360	4 640	5 070
От 200 м2	3 120	3 500	3 780	4 210	4 640	5 065

В стоимость монолитного фундамента входит:

• Разметка и привязка местности
• Котлован под плиту 25 см.
• Геотикстиль на дно котлована
• Утрамбованная подушка из песка и шебня 25-30 см.
• Гидроизоляция
• Опалубка из доски 40х100
• Двойное армирование с ячейками 200 х 200 мм из рифлёной арматуры 12 А3
• Устройство отверстия под инженерные системы.
• Заливка товарного бетона марки В22,5 (М300)
• Доставка рабочих и материала

Цены на свайно винтовой фундамент

Самая популярная свая D = 108 мм. длиной 2.5 м. с работой и материалом за 3 400 руб.

Стоимость одной винтовой сваи с завинчиванием и бетонированием.

Наименование
Длина	D 89 мм.	D 108 мм.
1.5 м	3 000	3 100
2 м	3 100	3 200
2.5 м	3 200	3 400
3 м	3 300	3 500
3.5 м	дог.	дог.
4 м	дог.	дог.

В стоимость фундамента на винтовых сваях входит:

• Свая и оголовок
• Разметка и привязка местности
• Ручное завинчивание
• Обрезка остатков
• Бетонирование
• Доставка рабочих

О правилах установки

Отметим, что есть свои правила установки. Для установки винтовых свай не возбраняется выбрать грунт, рядом с которым проходят подземные коммуникации. Следует сказать, что сделать свайно фундамент можно и для добавления пристроек к дому. Такой способ популярен и для возведения загородных построек.

Отметим, что основа может быть установлена и машинным способом

Важно, чтобы устанавливаемые элементы были выставлены строго вертикально, надежно закреплены, с расстоянием между ними до 3 м. Эти тонкости при возведении помогут построить надежный дом.
При установке популярен и механический способ

Бурильная установка поможет установить. Лучше выбирать модель со следующим показателем вращательного момента — 2000-4000 ньютон.
Чтобы закрепить швеллеры потребуется изготавливать оголовки. Следует выбирать ширину лопасти на 3 см больше наружного диаметра трубы. Свая может быть установлена в мягкий глинистый, торфяной, водный грунт. Ее можно устанавливать и в зимний период.
Для производства применяют прочную сталь.
Прежде чем начать строительство цоколя нужно соорудить свайное поле. Таким образом, построенный дом будет очень прочным.
Чтобы построить дом завинчивают угловые сваи, они послужат ориентирами, упрощающими разметку. Их следует углублять ниже уровня промерзания почвы. Используя уровень (отвес) можно контролировать горизонтальное расположение. Так делается или сооружается свайное поле.
Важно, чтобы был соблюден следующий порядок: деталь следует поэтапно завинчивать до конца. При прокручивании необходимо ее углублять. Это позволит придать монтажу винтовых свай большей несущей способности.
При установке винтовых свай своими руками важно полностью завинчивать детали. Это сделает фундаментные элементы самыми надежными.
При монтаже винтовых свай своими руками целесообразно пользоваться рычагом. Можно использовать лом, стальную трубу. При установке на указанный рычаг надевают две трубы, они должны быть чуть больше.
При монтаже свайно-винтового фундамента важно контролировать угол наклона, вертикальное расположение элементов. Можно закрепить магнитный уровень, важно, чтобы угол наклона был не более 2°. Важно это учитывать в устройстве винтовых свай, иначе они способны деформироваться.
При изготовлении винтовых свай своими руками целесообразно выбирать швеллер, ленту, двутавр, брус.
При установке свайно-винтового фундамента своими руками стоит учитывать состояние почвы. Если в ней содержится немало твердых пород, то потребуется помощники и знание того, что подразумевает технология винтовых свай.
При монтаже фундамента на винтовых сваях для возведения пристройки целесообразно пользоваться одиночными сваями. Они удержат отдельные элементы.
При устройстве свайно-винтового фундамента целесообразно пользоваться свайными лентами, их монтируют под стенами постройки.
При строительстве свайного винтового фундамента для ключевых элементов постройки, колонн пользуются стандартным фундаментом.

Знание технологии монтажа винтовых свай дает возможность выполнить установку винтовых свай вручную быстро и построить прочный дом. Тонкости
технологии установки винтовых свай рассчитаны на знание грунта, правильный расчет.

Для установки свайно-винтового фундамента зимой нет особенных ограничений.

Как видим, использование фундаментов востребовано, поскольку позволяет при небольших финансовых затратах быстро выстроить дом на прочном фундаменте.

Способы монтажа

Установка винтовых свай может выполняться двумя способами:

Размеры сваи

1. Ручным.
2. Механизированным.

Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:

• характеристика почвы (плотность, каменистость);
• близко залегающие грунтовые воды;
• удаленность коммуникационных магистралей;
• густота и возраст ближайших построек;
• личные предпочтения застройщиков.

Далее мы более подробно рассмотрим ручную и механизированную установку винтовых элементов по отдельности и разберем их особенности, преимущества и недостатки.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса

Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы

Механическая установка

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле (чтобы узнать особенности аренды спецтехники, достаточно заглянуть в источник). Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном,
• приваривают оголовники,
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Облицовка фундамента на винтовых сваях

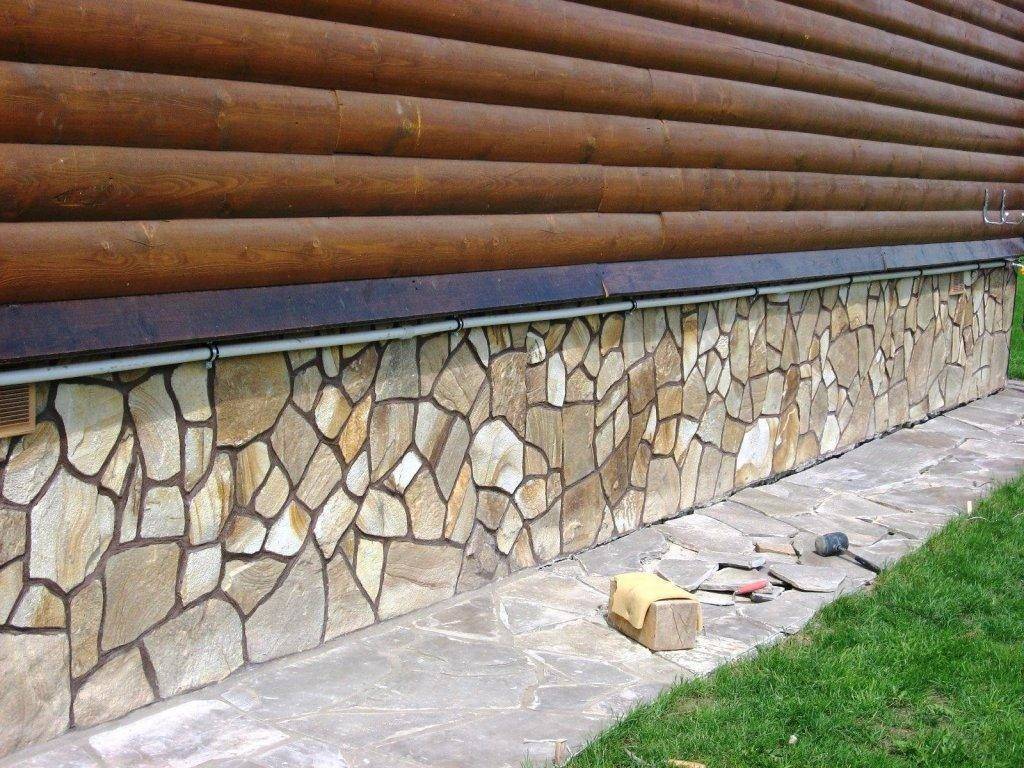

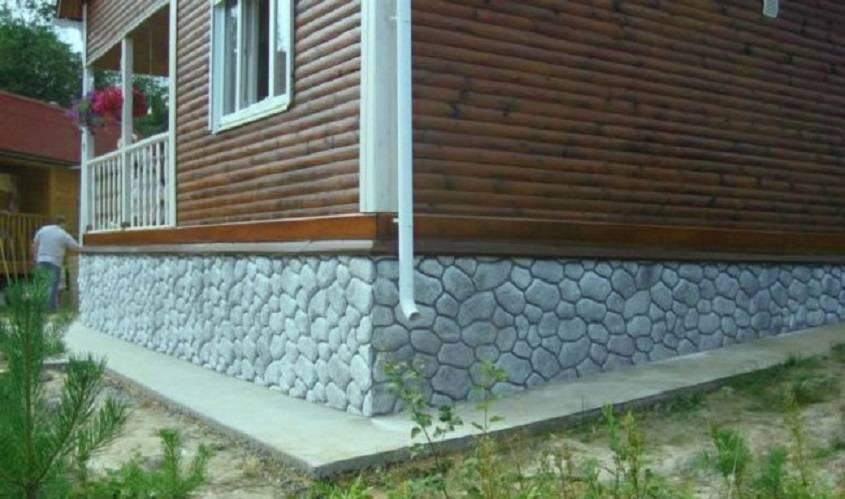

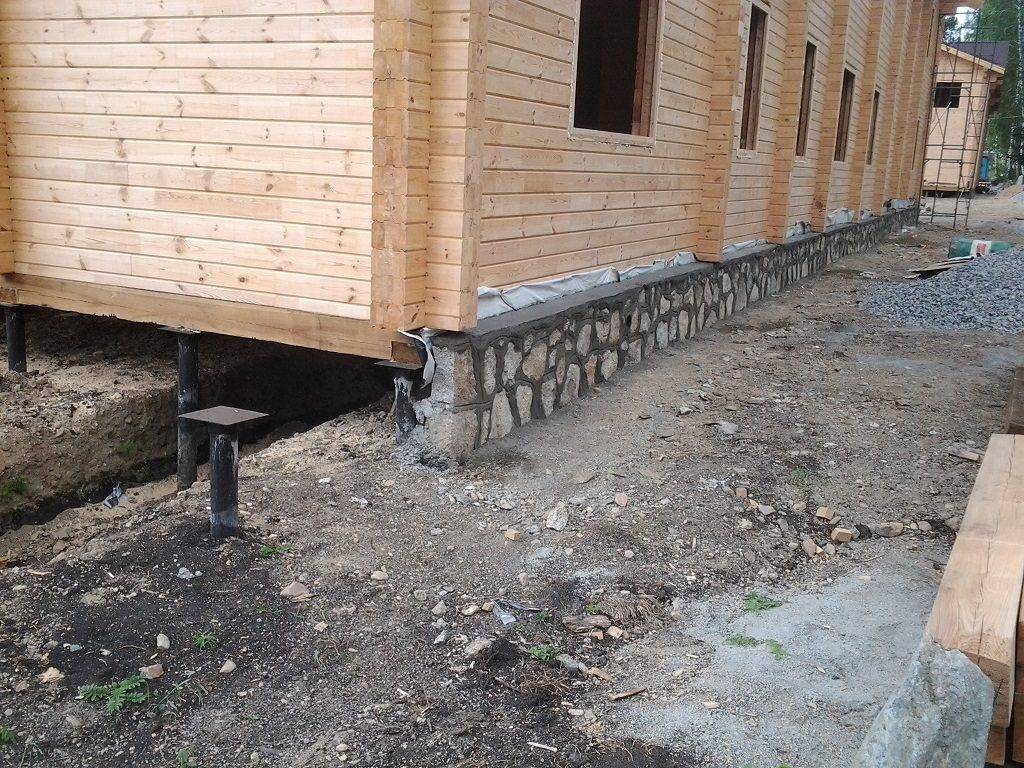

Когда фундамент готов, нужно выполнить его облицовку, ведь в своем первозданном виде винтовой фундамент имеет не эстетичный вид. Выбирая вид облицовки, можно не просто улучшить внешний вид фундамента, но и придать ему дополнительную прочность. Это уже тот этап работ, который можно сделать самостоятельно, без помощи специалистов.

Но обратимся к опыту строителей. Несмотря на то, что готовый фундамент уже обладает прекрасными опорными и защитными качествами, не помешает усилить их. Тем более, погодные аномалии, а также волнения почвы сверх рассчитанных, никто не отменял. Винтовые сваи предназначены для деревянного дома, поэтому фундамент должен выглядеть гармонично и дополнительно усиливать фундамент. Для этой роли прекрасно подойдут искусственный или натуральный камень, который мы и используем для отделки.

Отделка из данных материалов призвана не только создать эстетику в общем ансамбле, но и придать строению дополнительную прочность. Отдельно заметим, что каменный фундамент также защитит дерево от снега и воды

Если в вашем регионе присутствуют обильные осадки, уделите внимание такому свойству отделочного материала, как гидропонность

Облицовка выполняет не только роль декора. Как отмечают специалисты, камень выполняет и дополнительные армирующие функции. Если при облицовке будет использован камень, дополнительного усиления винтового фундамента выполнять не надо, облицовка способна выполнить данную функцию.

Уделите внимание раствору. Он является частью укрепительного сооружения. Хорошо будет добавить в него пластификаторы, чтобы раствор приобрел пластичные свойства

Хорошо будет добавить в него пластификаторы, чтобы раствор приобрел пластичные свойства

Это важно, ведь фундамент на сваях, ввиду своей конструкции, динамичен и может смещаться при сезонных возмущениях почвы. Чтобы облицовка укрепляла конструкцию, а не оказывала лишнее сопротивление, придайте и ей пластичность с помощью раствора с пластификаторами

После выбора материала облицовки возникает вопрос о высоте отделки. Тут мнения специалистов расходятся. Одни рекомендуют выкладывать только фундамент, иные – выполнять отделку вплоть до оконных проемов. Истина находится, как всегда, посередине. Высота отделки зависит от специфики погодных условий региона – чем больше перепад температур, осадки, колебания почвы, тем выше должна заканчиваться отделка (усиление).

Скрепляется камень при помощи специального раствора на основе бетона и пластификаторов. Смесь готовится непосредственно перед началом работ. Каждый элемент тщательно смазывается раствором и выкладывается на поверхности. После завершения работ по отделке следует тщательно промазать все швы фиксирующим раствором. После высыхания их можно покрасить обычной краской.
