Монтаж водосточной системы своими руками – инструкция, расчет и крепление водостоков

Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

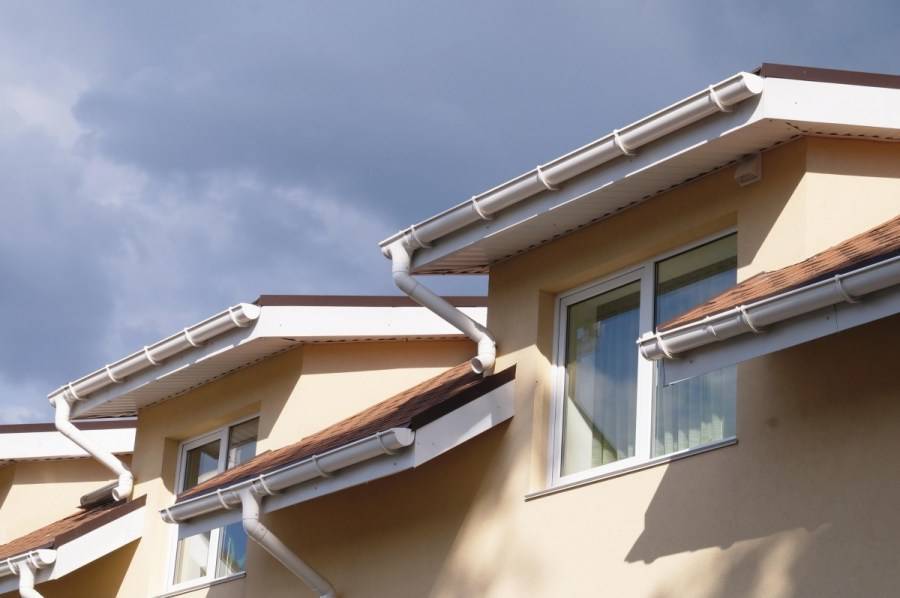

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Этапы установки системы водопровода

Этапы установки водостока.

1. Для начала необходимо знать нужное количество и месторасположение водосточных труб. После этого, в местах монтажа труб, нужна установка водоприемных воронок. Обычно монтаж с воронки начинают для систем, в которых воронки функционируют как соединитель с желобом. В этом случае на концах воронки должны быть предусмотрены детали для плотного крепежа с желобом, а именно прорезиненные уплотнители или иметь нишу для клея, но это если система клеевая. Такой вид воронок может быть закреплен к кровельной конструкции, с помощью кронштейнов. По этой причине монтаж следует начинать с них.
2. Дальше крепятся кронштейны на расстоянии друг от друга, рекомендуемом в инструкции. Если это пластиковый водосток расстояние должно быть около 50-60 см, если он металлический, то 70-150 см. Крепеж ведется таким образом, чтобы получить уклон для слива воды в воронку. Чтобы обеспечить данную функцию, крепим крайний кронштейн желоба в самой высокой точке, протягиваем шнуровку между ним и водоприемной воронкой, и по шнуру крепим оставшиеся держатели.

Кронштейны устанавливаются на ветровую доску.

Перед этим нужно убедиться в том, что ветровая доска закреплена ровно, так как неровно установленная доска может плохо сказаться на работоспособности водосточной системы.

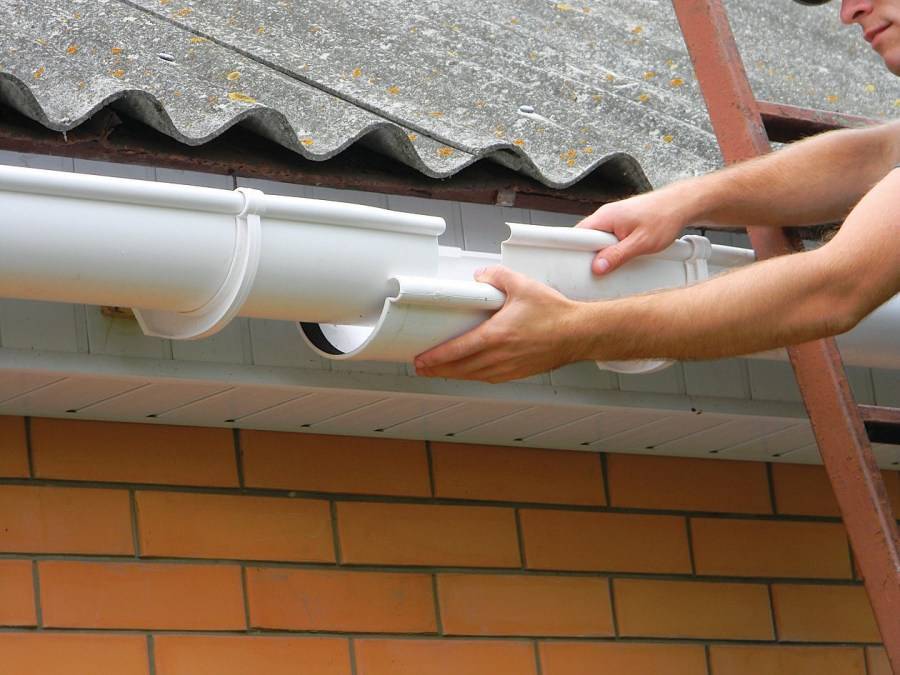

1. После этого ставят желоба в кронштейны по направлению, начиная от водоприемника. Конец желоба нужно плотно вставить в фиксатор на конце держателя желоба и защелкнуть. Плотно соединяем желоба между собой с помощью соединительных аксессуаров. Не нужно забывать о том, что в случае использования клеевого соединения (для клеевых систем) размонтировать после сборки системы и повторно установить будет уже невозможно.
2. Чтобы правильно резать пластиковые желоба понадобится ножовка. Ворсистость после порезки можно зачистить напильником. Водосточную трубы и желоба из металла запрещается резать болгаркой, строго ножницами по металлу, потому что при порезке, под действием температуры, сгорает и слоится защитный покров водостока.
3. Желоб необходимо установить таким образом, чтобы его края находились ниже визуальной линии продолжения крыши. Это обеспечит недопустимость перелива воды за края, при сильных осадках, и, чтобы снег падал в желоб в наименьшем количестве.
4. Чтобы обеспечить выход воды из подкровельного периметра и правильно направить по водостоку, крепится специальная деталь, которая называется «капельник». Его устанавливают к стропиле с запуском во внутреннюю часть желоба, где то на 1,5-2 см.
5. Дальше к желобам крепятся уголки, в местах, где необходимо повернуть за угол дома или обойти элементы фасада. Позже нужно установить заглушки в торцах желоба.
6. После этого можно приступить к монтажу труб. Делать это нужно сверху вниз — от воронки. Трубы крепятся к стене так, чтобы расстояние между водосточными трубами и стеной дома составляло порядка 4-8 см.
7. Соединение труб осуществляется с помощью муфт. Крепеж к стене выполняется хомутами, с шагом в 1-2 м.
8. По необходимости, устанавливаются разветвители труб.
9. И последним элементом в этой цепочке крепится нижний отвод трубы.
10. Расстояние между сливом и грунтом должно быть, как минимум, 30 см.

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

• инструмент для вальцовки;
• молотки;
• ножницы по металлу;
• форму для изготовления желобов;
• инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

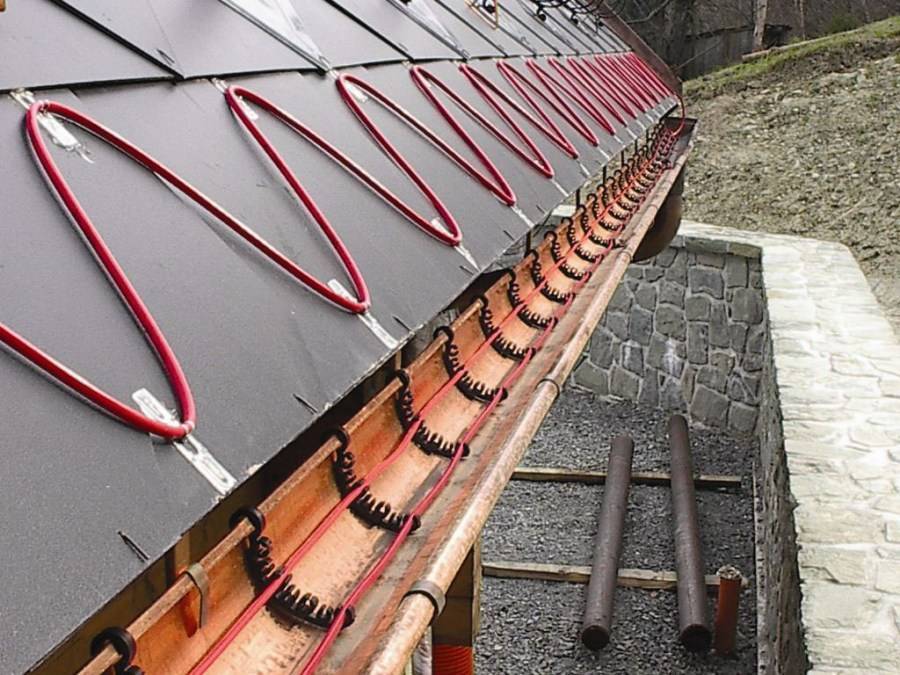

1. Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
2. Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
3. Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
4. Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
5. Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
6. Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

• Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
• Уклон желобов проверяют уровнем, теодолитом или нивелиром.
• Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.
• Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

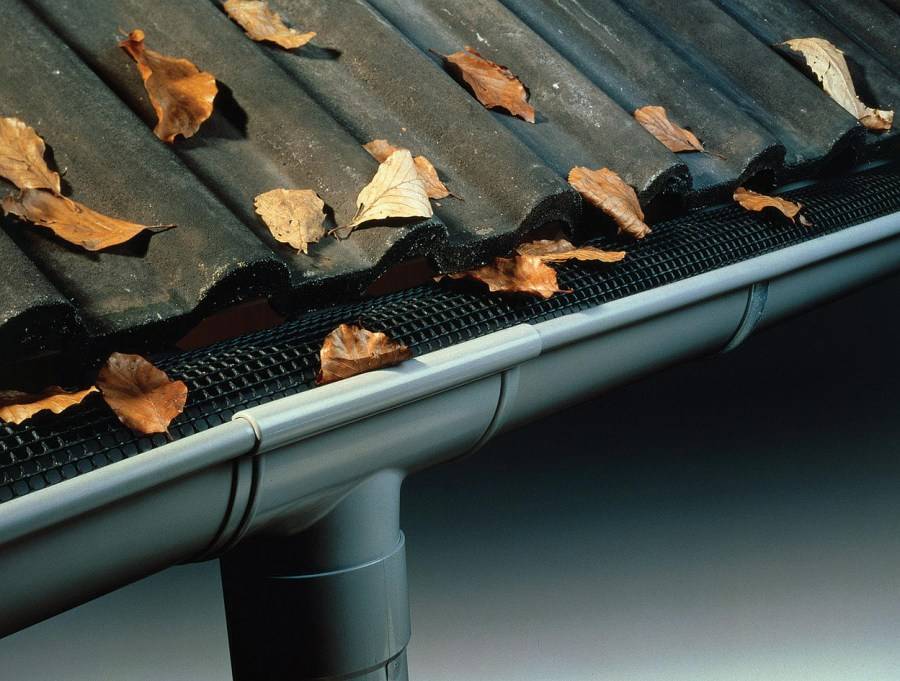

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора

Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Водостоки для крыши: достоинства и недостатки

Конструкция системы зависит от типа кровли и собственных пожеланий в расположении мест слива. Их разделяют на три группы, по материалу из которого они изготовлены: оцинкованное железо, сталь покрытая полимерным слоем, ПВХ водостоки. Для хозяйственных и второстепенных построек водосток для крыши может делаться из ненужных строительных материалов, которые использовались ранее. Рассмотрим эти группы подробнее.

Оцинкованное железо

Благодаря низкой стоимости и повсеместной распространенности оцинкованного железа монтаж водостоков для крыши своими руками из этого материала встречается наиболее часто. Оцинковка легко режется, гнется и очень просто подгоняется под нужную конфигурацию.

Достоинства:

• Самое лучшее соотношение веса к прочности (7-8 г/кв.см. при предельной прочности до 500 МПа);
• Нечувствительность к солнечной радиации, перепадам и экстремальным значениям температур;
• Простой монтаж водосточной системы, доступный даже неквалифицированному исполнителю;
• Наиболее низкая цена.

Недостатки:

• Недолговечность покрытия;
• Быстрая потеря эстетичности внешнего вида;
• Плохие шумопоглощающие качества;
• Небольшая жесткость, приводящая к разгерметизации соединений и стыков.

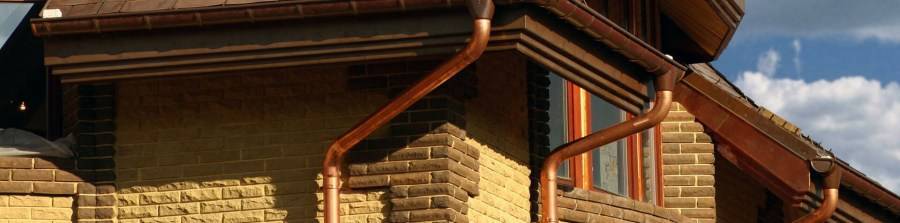

Сталь с полимерным покрытием

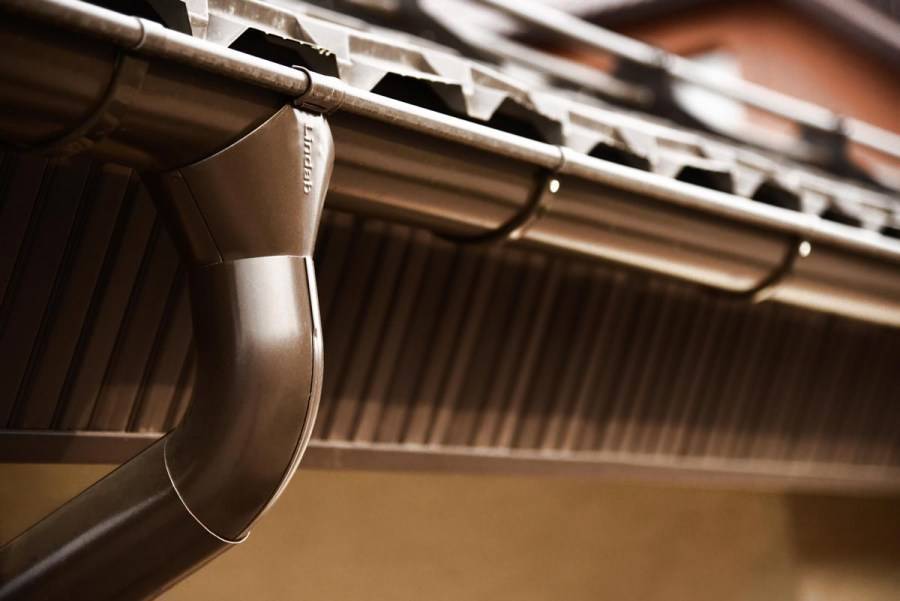

Металлические с полимерным покрытием сливы для крыши своими руками имеют значительно лучшие эксплуатационные параметры, чем оцинкованные.

Достоинства:

• Высокая прочность и жесткость элементов;
• Повышенная стойкость к воздействию всех атмосферных факторов;
• Увеличенный срок службы, сравнимый со сроком эксплуатации металлической кровли;
• Улучшенные антишумовые параметры;
• Большой ассортимент элементов;
• Развитая система крепежа, соединений и замков;
• Возможность подобрать цвет под тон кровли.

Недостатки:

• Относительно высокая стоимость;
• Водосточная система своими руками покрытая краской, чувствительна к механическим повреждениям;
• Стальной слив с крыши для воды, своими руками он сделан, или заводского производства – отличается большим весом;
• Плохо стыкуются элементы водосточных систем различных производителей.

ПВХ водосточные системы

Полимерные водостоки объединили лучшие качества своих металлических предшественников.

Преимущества ПВХ:

• Высокая жесткость и прочность;
• Большой срок службы;
• Устойчивость к механическим нагрузкам и повреждениям;
• Эстетические качества;
• Прекрасные антишумовые параметры;
• Установка сливов на крышу своим руками не представляет трудности;
• Большое количество соединителей, колен, тройников, переходников и другой фасонины.

Единственный недостаток – более строгие требования к технологии монтажа, чем у остальных видов.

Самодельные водосточные элементы

На хозяйственных постройках, второстепенных и временных строениях, с целью экономии денег для построения водосточной системы можно использовать самодельные элементы. При наличии элементарных навыков работы с жестью, желоба вполне можно выгнуть из подходящих металлических отходов. В качестве крепежных кронштейнов могут использоваться куски арматуры, обрезки металла, бракованные крепежные скобы и прочие подходящие отходы.

Решая, как сделать водостоки для крыши своими руками, обратите внимание на строительные отходы. Очень интересный вариант желоба представляет разрезанная вдоль, канализационная ПВХ труба

Обрезки таких труб можно за бесценок или даром набрать на строительстве многоэтажных домов. По механическим параметрам такие водостоки для крыши пластиковые ничем не хуже фирменных, хотя естественно уступают им в эстетическом плане.

Монтаж водосточной системы своими руками – расчет водостоков

Для того, чтобы выполнить качественный монтаж, необходимо иметь проект, в котором оговорены все инструменты, необходимые для работы. Основное требование при проектировании – размер составляющих частей системы, их число должно четко соответствовать объему водоотвода, а так же размеру крыши.

Перво-наперво необходимо рассчитать систему водостока

Для этого определяем количественное содержание и диаметр основных элементов, которые рассчитываются, исходя из
площади крыши (на 100 м2 – 1 сливная труба), а так же берется во внимание ее уклон. К тому же в системе необходимо распределить воду

Выполнив эти расчеты, определяемся
с воронками: у каждой трубы своя.

Длина желобов составляет 3 и 4 м. Их требуемое количество можно рассчитать, исходя из
периметра крыши. Получив данные, производим расчет необходимого количества:

• заглушек (по количеству систем);
• соединителей (в расчете 1 шт. на пару);
• крюков (на 60см длинны 1 шт.).

Данный расчет водостока, в особенности, его уклон, производится, исходя из количества
поворотов в системе и ее длины.

Количество колен, а так же хомутов при выполнении креплений пропорционально числу сливов и соединений труб (на каждый стояк по 1 шт.). Расстояние между хомутами должно
составлять 180 см.

Теперь об инструменте, который будет необходим в работе, это стандартный набор слесарного
инструмента, герметик, клей и комплект метизов.

Этапы установки

Перед тем, как взяться за самостоятельную установку водосточной системы, нужно внимательно ознакомиться со всеми пунктами инструкции для монтажа желобов и водостока. Ошибки в процессе монтажа могут привести к серьезным последствиям.

Этап 1. На данном этапе производится соединение основных креплений с крышей. Существует огромное разнообразие крепежных деталей, которые помогают прикрепить желоб к крыше или стене.

Самые распространенные крепежные элементы – это кронштейны. Расстояние между ними составляет порядка полметра.

Этап 2. Далее к водосточным трубам присоединяются воронки. Они являются промежуточным звеном между желобом и трубой. Для металлических воронок используются специальные фиксирующие приспособления, а для пластиковых – строительный клей.

Этап 3. На следующем шаге желоб прикрепляется к крыше. Его укладывают на кронштейны, затем фиксируют с помощью предназначенных для этого деталей.

Этап 4. Для того, чтобы обеспечить герметичность установки, используются специальные заглушки. По краям этой детали расположены резиновые уплотнители. При грамотной стыковке частей исключается возможность протекания воды.

Этап 5. На данном этапе отдельные участки желоба соединяются друг с другом по специальной технологии.

Этап 6. Далее необходимо присоединить колено водостока к воронке. Выходное отверстие при этом смотрит на стенку, тогда труба будет плотнее прилегать к зданию. Здесь же можно заняться установкой второго колена.

Этап 7. После того, к системе подключено колено, производится крепеж водосточных труб. Хомут позволяет создать прочное соединение между коленом и полым цилиндром. Если возникает необходимость удлинения водостока, то можно вставить трубу меньшего диаметра, и таким образом, увеличить длину конструкции.

Этап 8. Тип хомута выбирается в зависимости от материала, из которого изготовлена стена дома. По форме они напоминают кольцо с двумя болтами. Они фиксируют трубу на месте.

Этап 9. Заключительным этапом является установка колена, которое расположено возле земли на высоте около 30 см.

Инструкция по монтажу водосточной системы

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

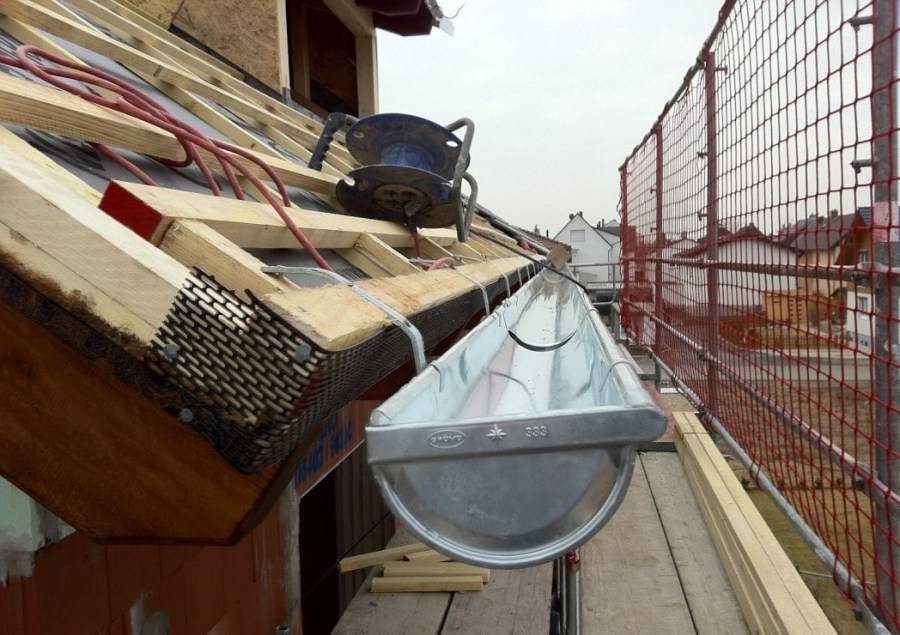

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

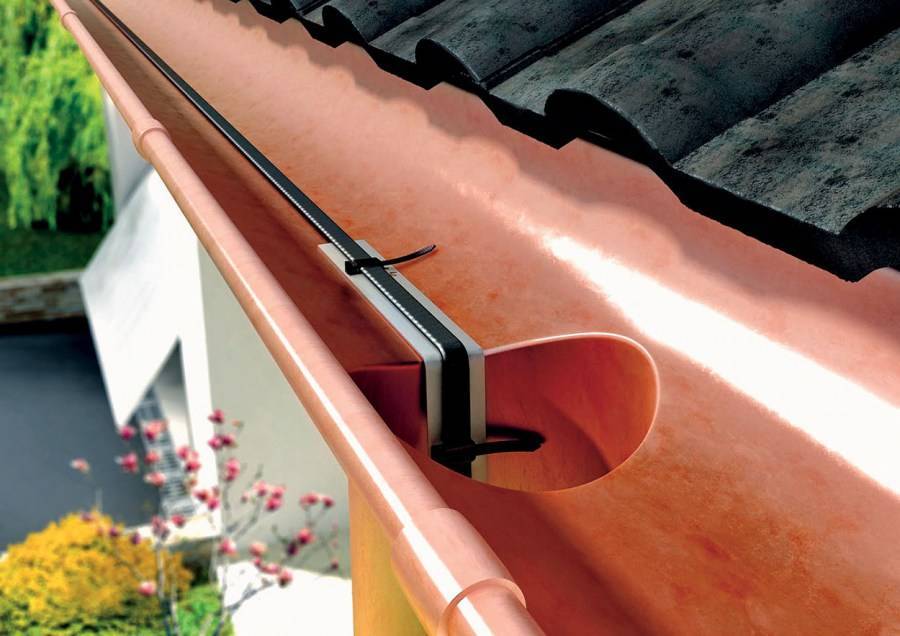

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

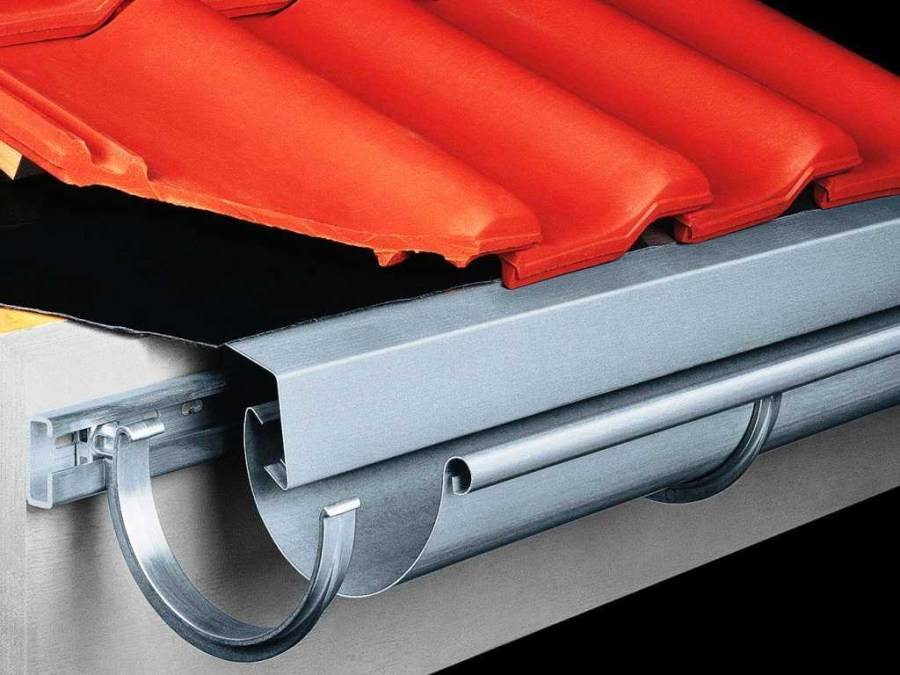

Крепление кронштейнов или  поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью  ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

 Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

 Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

 Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

1. Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
2. Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
3. Стыковка отводных элементов: колено, поворот.
4. Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
5. Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

• Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
• Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
• На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Советы и рекомендации эксперта

При установке водостока с боковой стороны дома необходимо соблюдать следующие рекомендации:

1. При креплении желоб должен находиться под небольшим уклоном в сторону слива воды примерно 4 миллиметра на метр системы, чтобы вода не стояла, а стекала.
2. 2/3 желоба должны выступать за край кровли. Это необходимо для того, чтобы скатывающаяся вода с крыши попадала в желоб, а не вылетала за его пределы на землю.
3. Желоб должен находиться ниже линии ската на 30 миллиметров, чтобы его не сбило падающим снегом с крыши.
4. Крюки для крепления водосточной системы устанавливаются на расстоянии 50-60 сантиметров. Можно чаще для более тщательного крепления, реже не рекомендуется. В местах раздвоения колена, стыка желоба или его поворота крюки ставятся по обе стороны изгиба (стыка) на расстоянии 10 сантиметров каждый.
5. Для ровного расположения водостока сначала вымеряется и отмечается ровная линия под углом, либо натягивается шнур. Потом по линии крепятся крюки.
6. Вертикальная труба водостока, идущая от верхнего желоба к земле, устанавливается ближе к стене здания так, чтобы ее можно было закрепить специальными держателями в нескольких местах.
