Почему намокает нижняя обвязка у моего каркасного дома?

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок

Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Материал

Материал нижней обвязки — древесина хвойных пород.

Такой выбор основан на свойствах и особенностях хвойных пород:

1. Наличие смолы снижает риск гниения и впитывания воды.
2. Хвойные меньше подвержены накоплению нагрузок при сушке, которые могут вызвать внезапную деформацию или искривление материала.
3. Стоимость пиломатериала из хвойных пород ниже, чем лиственных, кроме того, хвойные намного доступнее и имеются в наличии повсеместно.

Такие характеристики объясняют предпочтение сосны, кедра, лиственницы, ели или пихты другим породам дерева.

Конструкция нижней обвязки выполняется в нескольких вариантах:

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Решение узлов в каркасном деревянном доме

Такая последовательность неплохо зарекомендовала себя, но все-таки имеет некоторые недостатки:

• наличие мостиков холода, появляющихся из-за ширины деревянных стоек, как правило, не более 150мм, что недостаточно для энергоэффективного жилища в нашем климатическом поясе;
• неплотное примыкание в местах соединения плит утепления и деревянных стоек каркаса — даже небольшие зазоры или огрехи монтажа приводят к сильным потерям тепла.

Рис.2 Одинарный силовой каркас

Наша строительная компания «Экос» использует для возведения каркасных домов исключительно перекрестный двойной каркас, который лишен вышеперечисленных недостатков. Его основным отличием от классического варианта является наличие дублирующих деревянных стоек, расположенных с внешней стороны силового каркаса и ориентированных перпендикулярно несущим конструкциям здания. Это дает возможность увеличить энергоэффективность жилья благодаря второму слою утеплителя и избежать появления мостиков холода.

Также использование перекрестного каркаса позволяет перекрыть все места стыковки межэтажных перевязок, нижней обвязки. Т.е. ликвидировать неплотности от закладной доски на фундаменте и до стропил.

Рис.3 Двойной перекрестный каркас

Используемая нами технология — двойной (объемный) перекрестный каркас — позволяет возводить дома с гарантированно минимальными показателями тепловых потерь. Таким образом, вы можете сразу сэкономить на отоплении, благодаря значительному снижению расходов.

Мы собираем статистику по затратам заказчиков на отопление. Наиболее показательны случаи, когда дом отапливается с помощью электрообогревательных приборов. Вот два примера для домов небольшого объема:

Пример 1. Дом площадью 102 м2. Водоснабжение (колодец), освещение, приготовление горячей воды, кухонная техника в значительном количестве, электрический котел 6 КВт, радиаторное отопление по схеме Тихельмана: средний счет за электричество в зимние месяцы 5600-5900 рублей.

Пример 2. Дом площадью 86 м2. Напорный водопровод (дает поселок), осещение, приготовление горячей воды, мастерская с небольшими станками, отопление — настенные конвекторы: средний счет в зимние месяцы 3700 рублей.

Остальные данные по домам не сильно расходятся и данные показатели позволяют считать, что наши каркасные дома принадлежат к категории энергоэффективных домов.

На следующем рисунке показана стена нашего каркасного дома в разрезе:

Рис.4 Двойной перекрестный каркас. Оконный проем

На сайте строительной компании «Экос» вы найдете примеры готовых каркасных домов с двойным каркасом и иллюстрации технологии их монтажа.

Вот несколько фотографий, иллюстрирующих двойной каркас и технологию его монтажа:

Рис.5 Двойной перекрестный каркас. Вид изнутри дома. Основной контур не утеплен

Рис.6 Монтаж двойного каркаса.

Рис.7 Для монтажа двойного каркаса необходима высокая точность подгонки всех деталей

Казалось бы — что сложного в том, что бы сформировать угол каркасных стен? Собираешь одну стену, поднимаешь, собираешь вторую, поднимаешь — вот тебе и угол. На эти «грабли» наступают очень многие строители и проектировщики каркасных домов, которые не учитывают два момента: а) на угол несущих стен каркасного дома возникает несколько бОльшая нагрузка, чем на стены в общем и б) если не озаботиться правильным конструктивом угла сразу, то в дальнейшем при монтаже внутренней черновой отделке могут возникнуть некоторые проблемы….

Собственно, что требуется? Правильно: а) усилить угол каркасного дома и б) сделать его удобным для монтажа черновой отделки. Способов масса, но я расскажу (и покажу) об основных двух распространенных вариантов.

Вариант для ленивых

Подходит только для «канадских» домов, в стенах которых отсутствует подпирающий верхнюю обвязку ригель.

Заключается он в том, что после установки, выравнивания и закрепления стен готовится еще одна стойка стены и ставится в угол внешней стены таким образом, что бы она упиралась торцом в крайнюю стойку своей стены и плашмя в крайнюю стойку пристыкованной (см. рисунки).

Установка нижней обвязки своими руками

После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:

1. Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
2. Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
3. Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;

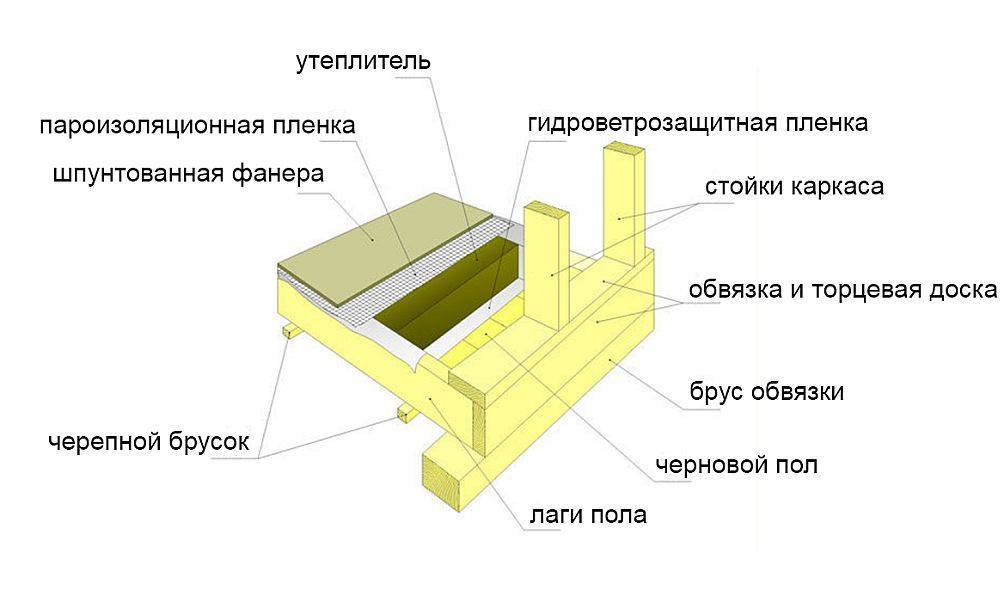

4. Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более. Схема крепления стен каркасного дома к полу

Технология монтирования каркаса из бруса

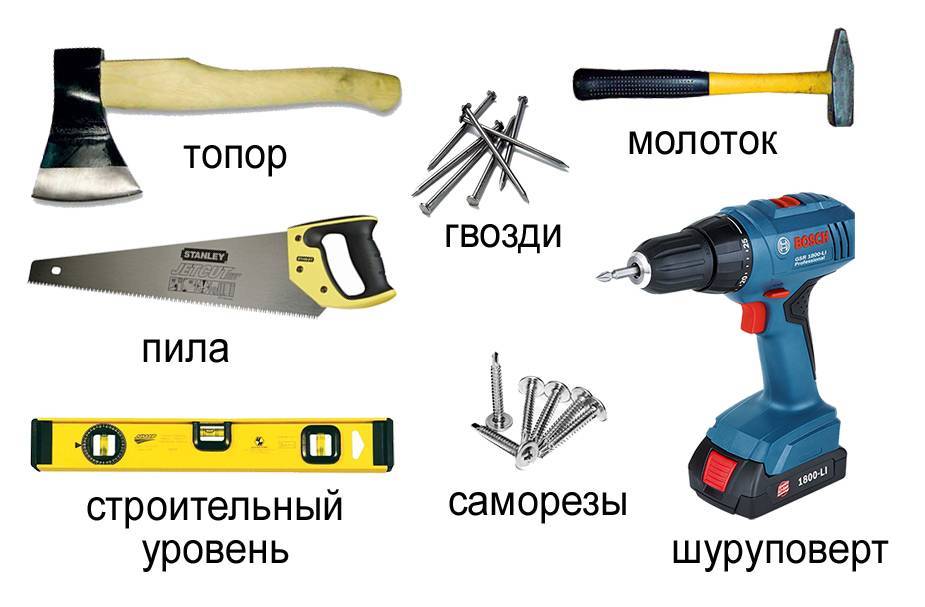

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Технологический процесс

Прежде чем начинать работать с брусом, необходимо выполнить гидроизоляцию, чтобы нижняя обвязка дома на столбчатый фундамент была защищена от проникновения влаги. Для этого на верхнюю плоскость столба кладут два – три слоя рулонного гидроизолятора, промазывая каждый пласт битумной мастикой. Далее:

Брус раскраивают по размерам, указанным в проекте.
Балки раскладывают по верху столбов, выверяя прямоугольность углов и горизонтальность плоскостей нивелиром или другими измерительными средствами: рулеткой, уровнем, угольником.
Намечают точки для отверстий под анкера, просверливают эти отверстия дрелью, с их помощью насаживают брус на штыри.
Соединение балок друг с другом в углах ростверка для внешних стен и в местах его сопряжения с брусом под перегородки выполняется одним из известных способов:
«В полдерева» – когда край бруса вырезают на половину толщины под прямым углом.
«В лапу» – в этом случае вырезка производится под косым углом.
«Теплый угол» – здесь врубка производится путем выпиливания в одном брусе паза, в другом – шипа, а соединение выполняется в вертикальном положении врезки. Замок шип-паз обычно делают прямым, но есть вариант трапециевидной стыковки. Она прочнее прямой, однако намного сложнее в исполнении

Важно точно сделать вырубку соединительных деталей, с целью получить плотное сопряжение.

Чтобы полностью исключить щели и уплотнить места стыковки, при любом способе соединения балок, используют ленточный утеплитель.
Крепление обвязки к фундаменту осуществляют накручиванием гаек на анкера. Под гайки необходимо подложить широкие шайбы, чтобы в процессе эксплуатации крепежи не утапливались в дерево.
Между собой балки из бруса соединяют при помощи угловых или пластинчатых накладок из оцинкованной стали и саморезов

Могут использоваться длинные гвозди, металлические скобы.

Монтаж обвязки под каркас дома, бани или хозяйственной постройки должен сопровождаться выверкой каждого действия уровнем или нивелиром. Поскольку от точности укладки первого венца (по сути обвязка под деревянное строение им и является) зависит вся дальнейшая работа.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

• «Коренной шип» используется для соединения по углам;
• «В лапу» брус скрепляется по длине;
• «В полдерева» производится фиксация углов;

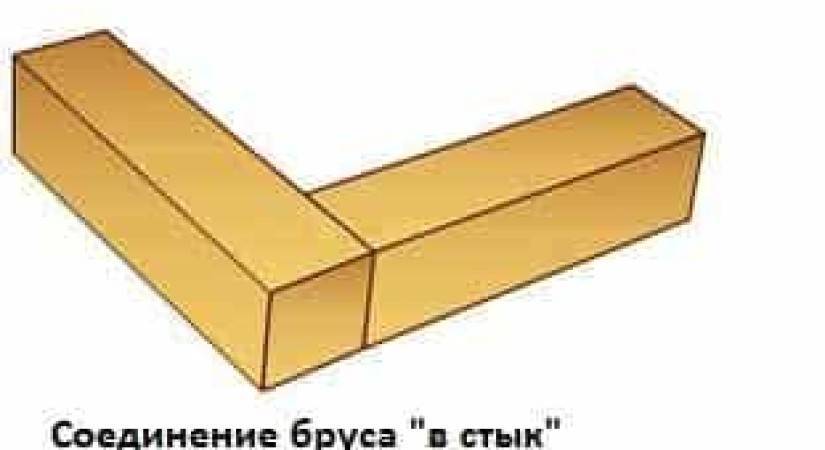

• «Встык» — аналогично с предыдущим.

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

• Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
• Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Наиболее подходящие виды фундаментов

Прежде, чем начать строительство каркасно-щитового дома своими руками, необходимо определиться с типом основания. В связи с легкостью подобных строений в устройстве массивного фундамента нет необходимости, однако он в любом случае должен быть надежным.

Возведение столбчатого фундамента своими руками для каркасного дома небольших размеров

Наиболее экономичным является основание в виде отдельно стоящих столбов с мелким заглублением. Для его возведения требуется небольшое количество материала. Опоры могут изготавливаться как из готовых блоков, так и с использованием бетона. Все они должна находиться на одном и том же уровне.

Пример столбчатого основания из бетонных блоков

Использование готовых блоков значительно упрощает процесс возведения, поэтому этот вариант наиболее популярен. При сооружении сначала устанавливаются угловые опоры при помощи строительного уровня. Для этого вырываются ямки, в которые для выравнивания насыпается песок. Затем вкапываются промежуточные стойки.

Опалубка для изготовления отдельно стоящих опор из бетонной смеси

При необходимости опоры изготавливаются из бетона. При таком варианте вырываются ямы в местах расположения стоек, делается опалубка вокруг каждой несущей точки и заливается строительный состав.

Процесс возведения ленточного основания с мелким заглублением

Достаточно рациональным решением является устройство ленточного фундамента. Можно отказаться от сильного заглубления, так как каркасные строения не сильно нагружают грунт. Обычно для таких конструкций вырывается сеть траншей под несущими стенами глубиной от 20 до 60 см.

Схема устройства основания ленточного типа с небольшим заглублением

Процесс возведения можно разделить на следующие этапы:

• Проведение земляных работ, связанных с выемкой грунта по периметру строения, а также под несущими перегородками.
• Устройство песчаной подушки на дне вырытых траншей.
• Сооружение опалубки для создания цокольной части фундамента.
• Изготовление и установка металлического каркаса из арматуры для увеличения прочностных качеств основания.
• Заливка бетонного состава внутрь опалубки.

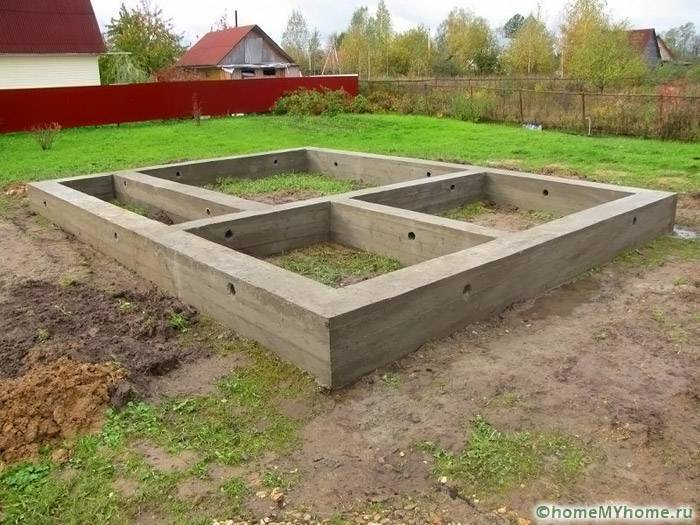

Ленточный фундамент для строения средних размеров

Устройство фундамента с применением металлических свай

В качестве опор в данной ситуации выступают металлические стержни со специальной пластиной. Чаще всего они просто вкручиваются в землю до определенного уровня. Их подземная часть обычно заглубляется не менее чем на 150 см. Применение свай особенно актуально при относительно слабом грунте.

Вид смонтированных свай

Верхняя обвязка

Этот брус необходим, чтобы равномерно распределить вес кровли и снеговой нагрузки, передаваемый стропилами, на стены. Чтобы упростить работу своими руками верхняя и нижняя обвязка изготавливаются из одного и того же материала одинакового сечения. Скрепление балок между собой происходит так же как и в предыдущем случае.

Схема верхней обвязки каркасного дома

Крепление обвязки к стойкам каркаса

Крепление может осуществляться с помощью врубок или стальных уголков. При использовании первого способа необходимо заранее вычислить высоту стоек с учетом врубки.

Варианты крепления вертикальных стоек каркаса к брусу нижней обвязки

В обвязочном брусе под каждую стойку предусматриваются специальные пазы, при этом они должны совпадать с пазами для крепления стоек в нижней обвязке. Дополнительно конструкция фиксируется гвоздями. При креплении своими руками с помощью уголков стойки фиксируются саморезами.

Крепление стропил к верхней обвязке

Мауэрлат воспринимает вертикальную и горизонтальную нагрузку от стропильной системы. Горизонтальную он равномерно распределяет на стены. Горизонтальная нагрузка — это распор.

Закрепление чаще всего выполняется врубкой. После чего конструкция дополнительно фиксируется двумя гвоздями с обеих сторон. Можно предусматривать закрепление с помощью уголков.

Монтаж стропил к верхней обвязке

При выполнении обвязки каркасного строения своими руками требуется в обязательном порядке контролировать качество исходного материала и надежность соединений.

Это гарантирует надежность и долговечность конструкции. При соблюдении технологии брус надежно свяжет все отдельно стоящие элементы каркаса в единую прочную систему и обеспечит устойчивость стоек стен и равномерное распределение нагрузки на фундаменты от дома и на стены от кровли.

Технология строительства каркасного дома достаточно проста, однако всё равно в ней необходимо учитывать некоторые важные нюансы

Например, важной задачей является обвязка фундамента (нижняя обвязка каркасного дома) и верхняя обвязка, со стороны крыши, которую, кстати говоря, легко сделать и своими руками. Если сделать обвязку тех же винтовых свай неправильно, то каркасная конструкция начнёт относительно быстро разрушаться, что существенно сократит срок службы всего дома

А замена обвязки и стойки, на которую осуществляется её крепление, обойдётся весьма дорого, да и для того чтобы сделать всю работу своими руками понадобится большое количество времени.

Гидроизоляция

При возведении фундамента на сваях при наличии подземных вод возникает необходимость создавать дренаж и гидроизолировать фундамент.

Если допустить коррозию металлических конструкций, несущая способность фундамента значительно снизится.

Защищают от влаги изначально сами сваи и затем обвязку. Опоры обрабатывают двухкомпонентным защитным слоем.

Обвязку из древесины закрывают рубероидом, сложенным в несколько слоев. Изделия металлопроката, которые используют при сооружении обвязки, необходимо защищать антикоррозионным составом. Гидроизоляционный слой на обвязке не даёт подземным водам возможности проникнуть внутрь сооружения.

Основные правила монтажа

Как и у любого другого строительного процесса, установка обвязки требует соблюдение правил и технологии. Рассмотрим, как производится обвязка у каркасного дома.

Нижняя обвязка

Если ваш фундамент идеален, геометрия выверена и поправлена, приступаем к нижней обвязке.

1. Укладываем слой гидроизоляции. Для этого обязательно необходимо приклеить рубероид к поверхности фундамента. Используем мастику. Также хорошо зарекомендовал себя пенополистирол, который наносится непосредственно на фундамент.
2. Обвязка может производиться двумя способами. В первом случае, начинаем собирать обвязку с угла и двигаемся по кругу. Во втором случае, устанавливаем доски обвязки по двум противоположным длинным стенам дома, а обвязку по коротким стенам располагаем между обвязкой длинных. Второй способ более предпочтителен, так как такая обвязка считается более крепкой.
3. Иногда требуется соединять доски в углах выборкой, когда снимается часть доски или бруса, чтобы получился паз. Такие пазы должны быть выверены по длине и по горизонтали, только так они смогут обеспечить надежную фиксацию.
4. Для соединения досок и брусок обвязки, используются гвозди, саморезы и металлические уголки (особенно в углах). Анкерные болты фиксируют доски гайками. Если стена очень короткая, она в любом случае должна иметь минимум 2 болта.
5. Все доски обвязки должны быть соединены между собой и фундаментом. Не должно быть элементов, которые не соединены со всеми другими частями обвязки.
6. После установки конструкции, ее еще раз проверяют на ровность. Если все хорошо, устанавливают стойки и возводят стены каркасного дома. О возведении стен можно прочитать тут.

Угловое крепление должно быть выполнено очень надежно

Верхняя обвязка

Верхняя обвязка начинает собираться после того, как собраны все стены каркасного дома. Она скрепляет все стены между собой, причем не только внешние, но и внутренние. Это значит, что даже внутренние перегородки должны быть готовы к началу верхней обвязки. Особенно это касается несущих внутренних стен.

Как видно на фото, верхний обвязочный брус является основой для балок перекрытия

Верхняя обвязка придает дополнительную прочность каркасу и равномерно распределяет давление с кровли на стены дома. Она выполняется также с помощью бруса или доски. Связка верхней части дома осуществляется практически также, как и нижняя обвязка. Чаще всего доска укладывается внахлест с соседней стеной, и фиксируется доска минимум 5 гвоздями по всей длине доски в шахматном порядке.

Способы крепления бруса при обвязке

Если у вас появилась щель между стеной и обвязкой, можно использовать джутовую ленту. Она обеспечит отсутствие мостика холода. После окончания работ по устройству верхней обвязки, вновь проверяем геометрию. Так как на верхней обвязке будут проходить элементы кровли, огрехи здесь не допустимы.

Соединение обвязочного бруса

Обвязка каркасного дома производится при обеспечении прочного присоединения ростверка на углах, там, где внутренние и наружные стенки примыкают друг к другу. Обычно стандартного размера материала недостаточно на всю длину здания, поэтому нужно наращивать. Соединения выполняются различными методами:

• «в пол древесины» и «в лапу» для увеличения длины;
• «ласточкин хвост» отлично подходит для соединения стенок внутренних к наружным (является очень трудным, но герметичным);
• «встык» — несложное соединение, но не очень надежное;
• «коренной шип» — применяется для углов.

В зависимости от сечения пиломатериала выбирается длина стыков «в пол» или «в лапу». Размер соединения — 2-3 высоты балки. Для наиболее прочной фиксации применяются нагели.

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п

Кроме того, обратите внимание на перехлесты второго ряда обвязки

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3.  Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.. Еще один пример, также распространенный

 Это укосина, врезанная в стойки, но не врезанная в обвязки

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

• самих углов («в полдерева»);
• в длину («в лапу»);
• угловые («коренной шип»);
• угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным. Правильное соединение бруса — ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.
