Технические характеристики и размеры направляющих профилей для гипсокартона

Основные критерии выбора профиля

При выборе профиля следует учитывать следующие параметры:

  • материал изготовления;
  • виды профилей и их типовые размеры;
  • толщину профиля;
  • производителя.

Материалы изготовления

Профили для крепления гипсокартона могут быть изготовлены:

из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;

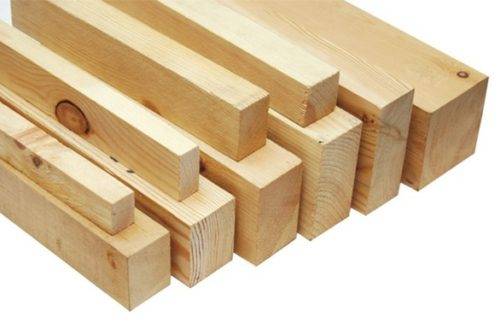

Деревянные профиля для гипсокартона

из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.

Наибольшей популярностью пользуются металлические профили, изготовленные из оцинкованной стали, так как они отличаются повышенной прочностью и более низкой стоимостью.

Разновидности и типовые размеры профилей

В зависимости от предназначения металлопрофиль может быть:

  1. направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение  — сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;

Основной профиль для каркаса

  1. стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;

Устройство для крепления листов гипсокартона

  1. потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;

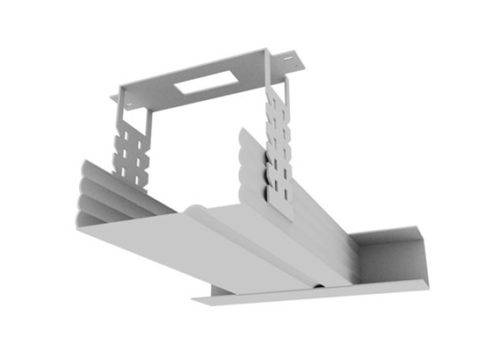

Устройства для сооружения каркаса на потолке

  1. арочный – специальный профиль для сооружения арок и иных радиусных конструкций.

Профиль для сооружения изогнутых конструкций

  1. угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.

Профиль для укрепления углов гипсокартон

Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:

Направляющий профильСтоечный профильПотолочный профиль
ППППН
28х27 мм50х50 мм60х27 мм28х27 мм
50х40 мм65х50 мм — —
65х40 мм75х50 мм — —
75х40 мм100х50 мм — —
100х40 мм — — —

Подбор размеров профилей осуществляется в зависимости от нагрузки на крепежные элементы. При изготовлении одного каркаса рекомендуется использовать профили одинаковых размеров.

Выбор толщины

Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.

В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.

Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.

Выбор производителя

Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:. Knauf

Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Профиль с точными размерами и геометрией

Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;

Профиль с рифленой поверхностью

Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

Маркировка изделияТолщина металла, ммШирина спинки, ммВысота полки, ммСтандартная длина изделия, м
ПС (CW) – 50×500,4 – 0,650502,6; 3,0; 4,0
ПС (CW) – 65×5065
ПС (CW) – 75×5075
ПС (CW) – 100×50100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

Виды профилей и их назначение

В конструкции каркаса перегородок различают вертикальные и горизонтальные элементы, а на потолке и стенах — продольные и направляющие. По маркировке Knauf есть изделия CD, CW, UD, UW. Первая литера говорит о принадлежности к группе, например, C — для стоек, U — для обвязки. Вторая буква говорит о варианте применения. W ставят при обустройстве перегородок, а D — при облицовке потолков и вертикальных поверхностей.

Отечественное обозначение отличается:

  • ПН — обвязочный профиль по периметру при установке перегородочного каркаса (CW);
  • ПС — стоечные элементы (UW);
  • ПП — погонаж потолочный под листы г/картона (CD);
  • ПНП — металлопрофиль для крепления торцов потолочного профиля (UD).

Потолочный профиль

Относится к самой востребованной категории для установки потолочного гипсокартона. Схему рассчитывают так, чтобы сделать отходы листов минимальными.

Размеры ПП профиля (CD):

  • длиной выпускают в диапазоне 2500 – 4000 мм, самые ходовые — 3000 и 4000 мм;
  • ширина основания — 60 мм;
  • боковая полка по высоте — 27 мм.

При монтаже концы заводят в обвязку из направляющего элемента по периметру стен. К потолку фиксируют с помощью подвесов (скоб) так, чтобы в итоге получить ровную плоскость в едином уровне для установки листового материала.

Направляющий профиль потолка

Устанавливают по периметру стен в одном уровне на высоте крепления потолочных профилей под гипсокартон. В итоге получают своеобразную продольную щель для фиксации в ней торцов потолочных прогонов.

Размеры направляющего металлопрофиля (UD) для крепления продольных потолочных профилей:

  • длина изделий 3000 и 4000 мм;
  • высота по боку — 28 мм;
  • ширина основания (к стене) — 27 мм;
  • толщина металла бывает 0,4 – 0,6 мм (зависит от изготовителя).

Профили для возведения перегородок

По конфигурации профили категории с буквой W (CW, UW) для отдельных стен и перегородок повторяют форму изделий с маркировкой D (CD, UD), но отличаются поперечными габаритами, чтобы увеличить прочность каркаса.

Модель UW ставят в качестве обвязки на пол, потолок, соседнюю стену для увеличения жесткости стоек. Планки служат направляющим элементом, чтобы установить вертикальный профиль для ГКЛ, размеры которого варьируются:

  • длина погонажа — 3000 и 4000 мм;
  • ширина основы 50, 65, 75, 100 мм;
  • высота по боку — 40 мм;
  • металл толщиной 0,4 – 0,6 мм.

Стойки CW выпускают размерами:

  • длиной 3000, 4000 мм;
  • ширина повторяет размер обвязки — 50, 65, 75, 100 мм;
  • боковая часть размером 50 мм.

В каждом элементе на всей протяженности предусмотрены квадратные отверстия в форме буквы Н. Они предназначены для прокладки коммуникаций (проводов) сквозь перегородки.

Арочные профили

На протяжении таких полос предусмотрены краевые разрезы, чтобы сгибать погонаж в форме арки. Края листов г/картона в форме дуги или окружности также крепят к основе, поэтому такая опора имеет значение для жесткости. С их применением можно установить арочные полки в стене. Различают вогнутые и выпуклые разновидности полос.

Размеры гипсокартонного профиля:

  • вогнутые модели позволяют обеспечить радиус 500 – 5000 мм;
  • выпуклые ставят на радиусы 1000 – 5000 мм.

Длиной арочные варианты выпускают 2600 – 4000 мм. Концы профилей также фиксируют в обвязочные полосы, чтобы обеспечить прочность крепления в качестве основы под арку.

К этой категории конструкций относят и волнистые изгибы многоярусного гипсокартонного потолка. Там используют арочные профили для оформления округлых элементов.

Дополнительные аксессуары

Обрешетку под г/картон можно собрать с помощью вспомогательных деталей. Распространенным является CD удлинитель. Этот элемент применяют для стыковки одноименного профиля. Концы вставляют внутрь детали с двух сторон и фиксируют саморезами.

Другие дополнительные аксессуары:

  • двухуровневый стыковочный элемент продается в разложенном виде, затем его сгибают в п-образной форме, используют для стыковки перпендикулярных стоек;
  • краб применяют для крестового соединения CD профилей;
  • прямой подвес для потолочных и стеновых прогонов в виде перфорированной продольной пластины, которую сгибают в виде буквы П;
  • анкер для понижения гипсокартонного потолка ставят, если подвеса недостаточно по длине;
  • удлинитель для стыкования несущих элементов.

Размеры обрешетки под гипсокартон

Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.

Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:

  • С маркировкой ПП;
  • С маркировкой ПН.

Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.

Количество штук определяется по формуле:

N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).

Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.

Обычная укладка

Для нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).

Расчетная формула требуемого метража ПП-профилей:

L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.

Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.

Расчет метража ведется по формуле:

L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.

Искомое количество штучных ПП элементов находится по формуле:

L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).

Сложная укладка

Расчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.

Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.

Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.

Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.

Инструкция по монтажу гипсокартона с применением профилей в видео ниже:

https://youtube.com/watch?v=Xax0g8JeZeg

Крепежи для каркаса

Выбор крепежа для профиля под гипсокартон также имеет массу нюансов.

Для прикрепления металлического профиля широко используются маленькие саморезы, названные в народе «клопами».

Если толщина используемого профиля составляет не более 1,2 мм, то для крепежа используются саморезы с заостренными концами. При толщине профиля от 1,2 до 2 мм используются саморезы со сверлами на конце.

Также для этой цели используются дюбель-гвозди.

Отдельной строкой идут крепежи для домов из деревянного бруса или калиброванного дерева. По причине усадки всей конструкции, при создании каркаса под гипсокартон необходимо использовать плавающие крепежи. Это поможет сохранить высоту каркаса без деформации.

Дюбели

Если гипсокартон должен выдержать нагрузку до 5 кг, то для крепления подойдет обыкновенный саморез. На таком креплении можно вешать фоторамки, крючки для ключей, полотенец или настенные часы.

Предметы весом от 6 до 10 кг необходимо крепить уже на шнековые дюбели. С их помощью можно повесить зеркала и небольшие полки. Если лист гипсокартона двухслойный, то одна крепежная единица сможет выдержать уже 15 кг. В этом случае подойдут дюбель «улитка» или дюбель-гвоздь.

При монтаже крупных предметов мебели и техники до 10 кг поможет крепеж «бабочка» для гипсокартона. При вкручивании винта дюбель значительно расширяется за ГКЛ, что обеспечивает надежное крепление.

Если при ремонте был использован двухслойный гипсокартон, то данное изделие выдержит нагрузку 25 кг.

Особенности профилей

Вы можете осуществлять все работы своими руками, для этого лишь необходимо изучить некоторые детали, которые облегчат вам понимание рабочего процесса.

Главное – не пренебрегайте полезной информацией, которую мы вам даем.

Широкая стенка стоек у профиля позволяет с легкостью закрепить на ней два торца гипсокартона

Важно лишь не допустить того, чтобы один лист заходил больше чем наполовину

  • Шурупы лучше вкручивать в профиль ближе к стенке, чтобы крепление не происходило непосредственно в торец материала.
  • Нежелательно загибать саморезы под углом. Даже если так случайно получилось, выкрутите и перекрутите метиз в другое место.
  • Шляпка самореза должна быть утоплена на 0,5-1 мм.
  • В вертикальных стойках для инженерных коммуникаций имеются специальные отверстия. Однако чаще всего все провода и трубы пропускают через гипсокартон, так как его легче подрезать под необходимые габариты.
  • Если отделка стен гипсокартоном осуществляется в загородном доме, то вы можете использовать дополнительные звукоизоляционные и теплоизоляционные материалы. Лучшего всего подойдет ветрозащитная пленка – ее легко крепить.

Теплоизоляция одноуровневого потолка с учетом техники безопасности

Направляющие и профиль для гипсокартона приобретаются в количестве, необходимом для проведения работ с небольшим запасом.
Достаточно 10 % от общего количества, так как даже самые маленькие остатки (до 10-15 см) можно использовать в рабочем процессе.

Вышеописанная инструкция к рабочему процессу с металлическим профилем должна вам помочь в любых начинаниях. Не бойтесь работать с профилем, так как его, в любом случае, не будет видно: погнули, неправильно отрезали, сделали лишнее отверстие – это не страшно, все скроется отделочными материалами.

Для тех, кто сомневается в своих силах, мы специально подготовили видео на эту тему. Его также стоит посмотреть начинающим строителям, чтобы избежать большого количества ошибок. Успешного ремонта!

Особенности сборки фальшстен и перегородок

Фальшстены – это вертикальный аналог подвесного потолка, базовым основанием для которого служит имеющаяся стена. Технология сборки здесь схожа с потолочной, но сетку можно не собирать. Во-первых, высота потолков нечасто превышает 2500 мм (длину ГКЛ), а если превышает, то не намного. Во-вторых, лист, стоящий вертикально, не будет стремиться к провисанию. Здесь, скорее, необходимо усилить его устойчивость к «продавливанию».

Этого можно добиться, установив стоечные профили вертикально через каждые 40 см. Экономии металлопрофиля не получится, зато станут не нужны «крабы», что значительно ускорит процесс. Если же понадобится стыковать лист, можно установить и «подвесить» перемычки в местах стыка.

Каркас перегородки из профиля под гипсокартон также может представлять собой сетку из вертикальных стоек и горизонтальных перемычек. Такое устройство оправдано, когда их высота значительно превышает длину листа гипсокартона. В большинстве же случаев удобнее применять более частую установку стоечных профилей – через 40 см. Перемычки тогда становятся нужны только в местах стыка ГКЛ.

Подвесы в перегородках не применяют – ведь для них нет никакой опоры. Поэтому здесь решающее значение имеют такие параметры металлопрофиля, как толщина стенок и размеры. Также, с целью повышения жесткости конструкции, используют более прочные листовые материалы, чем для потолка. В том числе – толстый ГКЛ (12.5 мм), ГВЛ (гипсоволокнистый лист), СМЛ (стекломагниевый лист).

Если вы разобрались с обычной обрешеткой на стену, то собрать каркас для перегородки из гипсокартона не составит труда.

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

  • потолочные профили;
  • направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
  • подвесы;
  • стоечный – основа перегородочного каркаса;
  • угловой накладной;
  • одноуровневый и двухуровневый соединитель;
  • перемычный для соединения стоечных деталей;
  • арочный (гибкий);
  • удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

  • потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
  • угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
  • пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
  • соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Рассчитываем количество профилей для гипсокартона

Перед покупкой планок нужно подсчитать, сколько их понадобится. Для этого можно зайти на тематический форум, посмотреть фото, видео в конце статьи, для того чтобы узнать, как составляется чертеж каркаса.


Виды изделий

На нем обязательно указываются все используемые планки для гипсокартона, их габариты и вид.

Расчет количества направляющих для одной стены

Этапы вычислений для перегородки:

  1. В первую очередь считается направляющий профиль для гипсокартона. Он устанавливается по периметру перегородки. Поэтому тут применяется формула: П = (Д + В) * 2, где Д является протяженностью конструкции, В – высотой. Например, размеры стены равны 5х3 м. Тогда метраж ПН составляет: (5 + 3) * 2 = 16 м.
  2. Иногда в стене, перегородке из гипсокартона есть ниша, окно либо дверной проем. В этом случае производятся вычисления их периметра по приведенной формуле, и все результаты суммируются.
  3. Далее находится количество стоек под гипсокартон. Обычно они выставляются через каждые 60 см стены. Ее протяженность разделяется на эту цифру. Для приведенного примера это: 500 : 60 = 8,33 ≈ 9 стоек. После этого определяется метраж материала. Число планок перемножается с высотой помещения: 9 * 3 = 27 м профиля.
  4. Затем вычисляется количество горизонтальных распорок. Они устанавливаются через каждые 0,6 м. Поэтому высота перегородки в сантиметрах разделяется на величину шага: 300 : 60 = 5 штук ПС. Метраж перемычек находится при перемножении этой цифры с длиной стены: 5 * 5 = 25 м.


Монтаж конструкции каркаса

Подобные вычисления используются для всех проемов, в которых будут установлены перегородки. Либо для стен, которые по проекту облицовываются гипсокартоном. Результаты суммируются, так находится общий метраж направляющих и стоечных элементов, нужных для квартиры или дома.

Крепежная фурнитура

Саморезы «блошка»

Для фиксации стоек и направляющих друг к другу, установки листов требуются метизы определенного вида. Металлические детали крепят между собой саморезом «блошка» или «клоп». Эти метизы длиной 11 и 16 мм имеют выпуклую шляпку и самонарезающую резьбу. Удобны тем, что не нужно предварительно просверливать отверстие.

Другие виды крепежа:

  1. Саморезы по металлу с мелкой резьбой длиной 25 мм. Их применяют для монтажа листов г/картона к металлической поверхности. Длину 45 – 60 мм берут, если одновременно устанавливают 2 листа.
  2. Саморезы, имеющие дополнительную пресс-шайбу. Выпускают прокалывающие и сверлящего вида, применяют для любых сочетаний материалов.
  3. Потолочный клин-анкер. Ставят при фиксации подвесов анкерного типа.

Пластиковые дюбели с забивным или закручивающимся саморезом (берут длину 25 – 40 мм) используют для фиксации в плиту перекрытия или стену.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

  1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
  2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
  3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
  4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
  5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
  6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

  • Knauf;
  • Kraf-Synergy;
  • Металлист;
  • Proff-Сталь;
  • Анкар-Профиль;
  • Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

производит планки одинаковой толщины. Она составляет 0,6 мм.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Названия изделий

Тут задействованы такие моменты:

  1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
  2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
  3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Технические условия на металлический профиль стоечный (ПС)

(С-образный металлический потолочный КНАУФ-профиль предназначен для формирования каркаса подвесных потолков и облицовки стен; применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе ГКЛ, ГКЛВ, ГКЛВО) 9 Допуски на размеры радиусов скругления и фасок не должны превышать 25% их номинального размера, если они не оговорены в чертежах.Профили применяются в соответствии с указаниями требований по эксплуатации, настоящих технических условий и дополнительными требованиями, оговариваемыми при заказе профилей. 1.1.10 Обработанные поверхности не должны иметь острых кромок, заусенцев, задиров, следов дробления и других механических повреждений, выходящей за пределы чистоты обработки, указанной на чертежах.1.3.2 Из профилей одного типа и размера формируются малые упаковочные пакеты по 8 – 16 штук профилей, обвязанные полимерной упаковочной лентой.

В зависимости от размера заказа из малых пакетов формируются транспортные пакеты, с обвязкой полимерной упаковочной лентой.

Стоимость

В таблице представлены цены на стальной профиль и комплектующие Кнауф из Яндекс Маркет, актуальные на 2019 год.

Наименование изделия, размер, материал

Стоимость (в руб.)

ПП 3000*60*27 мм154-198
ППН 3000*27*28 мм104-144
ПС 3000*50*50 мм224-253
ПН 3000*50*40 мм193-214
ПС 3000*75*50 мм262
ПН 3000*75*40 мм274
ПС 3000*100*50 мм301-319
Прямой подвес для ПП 60*27 ммот 7
Анкерный подвес/тяга 1000 ммот 34/7
“Краб”/двухуровневый/Т-соединительот 14/17/36
Удлинительот 13

Технические характеристики профилей производства Кнауф допускают применение изделий внутри здания с любой влажностью. Снаружи лучше выбирать продукцию из алюминия. Соединительные детали используются для контроля уровня плоскости и усиления жесткости каркаса. Метизы определяются в соответствии с плотностью, это могут саморезы с дюбелями либо анкерные болты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
