Виды профилей для гипсокартонных работ и их назначение

Почему профиль

Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.

Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.

Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.

При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.

С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.

Размеры обрешетки под гипсокартон

Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.

Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:

  • С маркировкой ПП;
  • С маркировкой ПН.

Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.

Количество штук определяется по формуле:

N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).

Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.

Обычная укладка

Для нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).

Расчетная формула требуемого метража ПП-профилей:

L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.

Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.

Расчет метража ведется по формуле:

L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.

Искомое количество штучных ПП элементов находится по формуле:

L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).

Сложная укладка

Расчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.

Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.

Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.

Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.

Инструкция по монтажу гипсокартона с применением профилей в видео ниже:

https://youtube.com/watch?v=Xax0g8JeZeg

Принципы монтажа профилей, советы по установке

Чтобы приобрести качественные материалы, необходимо обращать внимание на признаки брака

Нужно проверить профили на наличие видимых перепадов толщины – истончение стенок способствует легкому повреждению элементов даже при очень осторожной установке

Если хоть на каком-то участке имеется след ржавчины, окончательно избавиться от нее уже не получится – коррозия будет постепенно распространяться дальше. Иногда в попытках скрытия подобного дефекта на поверхности изделий продавцы наносят много технической смазки. Если профиль для гипсокартона избыточно покрыт смазкой – это еще один повод усомниться в качестве продукции.

Нарушение формы, перекрутка означают нарушение технологии прокатки либо повреждение планок в ходе транспортировки. В любом случае, такие профили являются дефектными, не подлежат использованию при сооружении каркасов.

Редкая, слабая насечка препятствует плотному прикручиванию саморезов. Дефектами являются металлические заусенцы, наличие ржавчины на поверхности крепежных изделий.

Для выполнения работ потребуется подготовить ножницы по металлу, молоток, дрель, перфоратор и пассатижи. Из расходных материалов применяются метизные крепежи, перфорированные подвесы.


Инструменты для работы

На всех этапах монтажа выполняется регулярная проверка ровности постройки посредством строительного уровня.

Чтобы максимально ровно установить вертикальные профили для гипсокартона используют выравнивание по отвесам. Под потолок или прикрученный направляющий вкручивают саморез, привязывают веревку (например, бичевку), к нижнему концу прикрепляют металлическую нагрузку.

В качестве отвеса можно использовать металлическую часть молотка, небольшую гирю, крупное грузило, иное увесистое изделие из металла или железа небольшого размера.

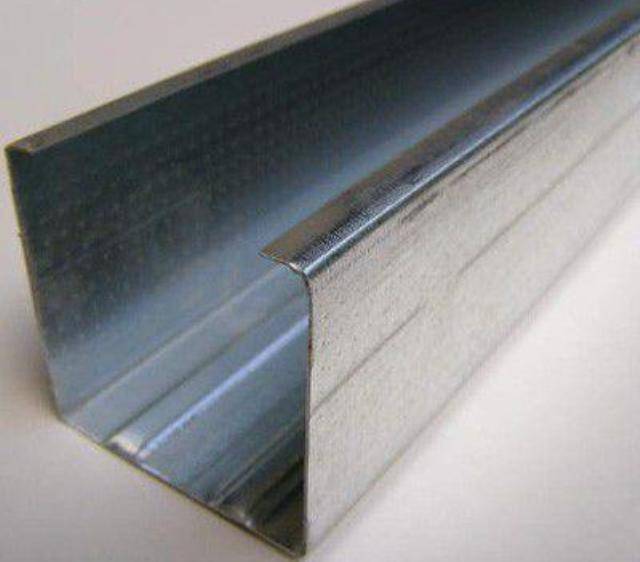

Направляющий

Параметры будущего каркаса задает направляющий профиль, маркируемый буквами ПНП или UD (латиницей обозначена продукция фирмы «Кнауф»). В спинке детали есть отверстия, через которые ее крепят к поверхности дюбель-гвоздями. Если их шаг не устраивает, то легко просверлить дрелью новые.

Параметры профиля ПНП:

  • Длина – 3 метра. При желании можно заказать направляющие большей длины – до 6 метров. Но эта часть каркаса без проблем собирается из отдельных кусков, жестко закрепляемых на поверхности, поэтому длина не имеет значения.
  • Ширина основания (спинки) – 50, 65, 75 или 100 мм.
  • Высота боковой части, называемой полкой, – 40 мм.
  • Диаметр отверстий в спинке под дюбели – 8 мм.

Что такое профиль для гипсокартона

Профиль для гипсокартона представляет собой установочный элемент из покрытого цинком металла небольшой толщины, который используется в целях формирования каркаса для последующего монтажа гипсокартонных конструкции.

Профиль для гипсокартона производится на профилегибочном станке способом проката холоднокатаного покрытого цинком железного листа. Сырье для изготовления элементов – металлические листы различной толщины. В процессе производства профиль для гипсокартона приобретает ребра жесткости, монтажные отверстия, которые обеспечивают крепость и практичность профилю, а также устойчивость к возникновению коррозии.

Как определить брак

Существуют следующие типы брака среди профилей для ГЛК.

У металла нет нужной толщины. Данный недостаток очень существенный. От толщины металла зависит прочность конструкции

Если имеются следы ржавчины, на них так же стоит обратить внимание. Это значит, что металл плохо обработан, что так же ведет к отрицательным результатам

Неправильные размеры. Это один из самых неприятных видов брака, из-за которого невозможно правильно собрать конструкцию. Плохая насечка также является минусом, поскольку из-за нее сложно правильно ввернуть саморезы.

Также следует заранее просчитать вес конструкции, поскольку от этого зависит выбор профиля и крепёжных систем для него. Если подобрать все правильно, то ремонт не составит особых проблем.

Арочный профиль

Основным преимуществом такого изделия является пластичность. Профиль можно изгибать в разные стороны, разрезать и подрезать до нужного размера. Он легко выдерживает значительные физические нагрузки.

Важно! В сооружении арки лучше использовать тонкий стеновой ГКЛ. Он наделен небольшой массой

Также элемент нашел широкое применение в сооружении таких конструкций, как колонны, нестандартные выступы на стенах. Придать радиус такому изделию не составит труда.

Длина профиля может быть от 2 до 6 м. Радиус бывает вогнутым и выпуклым. Изделие монтируют на несущие основания: потолок, стену или пол.

Направляющий профиль для обшивки стен

Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:

  • Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
  • Высота боковой стенки (полки) – 40 мм.
  • Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.

Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.

Способы создания перемычек

Без перемычек соорудить каркас не получится. Эти элементы изготавливают и своими руками.

Варианты изготовления перемычек:

  • Края направляющего элемента надрезают под углом в 45 градусов. По сделанным надрезам выполняется загиб краев. Полученное изделие обладает одним важным преимуществом – оно подходит к любой стороне профиля. Имеется и недостаток у перемычки такой формы. Она обладает низким уровнем прочности.
  • Еще один способ изготовления перемычки своими руками также требует сделать на профиле надрезы V-образной формы. После чего изделие загибается внутрь. При этом края фиксируются между собой. Крепление такой перемычкой получается надежным и крепким. Однако это изделие может использоваться только на элементах, являющихся частью собранного короба.
  • Иногда комбинируют два предыдущих способа. Для этого с одного края профиля делается надрез, как в первом случае, с другого края – как во втором. Достоинство этого изделия заключается в универсальном применении, независимо от того, как расположены детали в отношении друг друга.
  • Существует вариант сборки перемычки из отрезков стоечного и направляющего профилей. Для этого от второго (основного материала каркаса) отрезается пара кусков. Длина этих отрезков составляет 10 см. Далее они вставляются в перемычку, изготовленную из стоечного элемента. Главное достоинство этого метода кроется в рациональном использовании остатков материала. К тому же в результате получается надежная каркасная конструкция. Недостаток всего один – стоимость. Обрезков от направляющих в результате строительства получается, хоть отбавляй. А вот стоечные профили придется специально нарезать для этих целей.

Какие саморезы нужны для профиля и гипсокартона

Соединение профилей различного вида выполняется сверлящими саморезами LB длиной 9,11 и 16 мм или прокалывающими LN. Рекомендуется применение саморезов с пресс-шайбой, хорошо подходящими для работы с любыми поверхностями, Для крепления направляющих элементов к стенам хорошо подходят саморезы с пластиковыми или нейлоновыми дюбелями.

При выборе, чем крепить гипсокартон к профилю, нужно знать что, надёжное крепление листов гипсокартона к металлическим элементам обеспечивается использованием саморезов с частой резьбой TN25, при выполнении многослойной обшивки подбирается длина ≥ 35-ти мм. Если обрешётка выполнена из деревянных брусков, подойдут саморезы с широким шагом резьбы.

Как рассчитать количество крепежа

Перед началом работ необходимо приобрести материал и крепеж. Чтобы определиться с его количеством, рекомендуется составить подробную схему будущей конструкции. Указать потребуется количество профилей и точки крепления элементов каркаса, а также места фиксации листов при его обшивке. Этот способ наиболее трудоемкий.

Проще будет использовать специальную таблицу от крупного производителя гипсокартона, в которой указывается количество материала и расходников на 1 м2 покрытия из ГКЛ.

Самый быстрый и простой способ заключается в использовании онлайн калькулятора. Зная основные параметры конструкции можно рассчитать количество материала для перегородки, потолка или обшивки стен.

Подсчет количества материала с помощью онлайн калькулятора

Быстро рассчитать необходимое количество материала для изготовления гипсокартонной конструкции можно с помощью онлайн калькулятора. Они в большом количестве представлены в интернете в свободном доступе. Интерфейс программы интуитивно понятен и прост. Пользователю достаточно ввести информацию об основных параметрах конструкции в соответствующее окно и калькулятор сразу выдаст расчет. Помимо количества крепежа в штуках, программа скажет, сколько необходимо приобрести листов гипсокартона, профилей ПН и ПС, шпаклевки, армосетки, грунтовки и утеплителя.

Интерфейс стандартного калькулятора для расчета гипсокартонной конструкции

От качества и правильно выбранного для той или иной конструкции вида крепежа зависит прочность, надежность и долговечность конструкции из ГКЛ.

Материалы: из чего делают профили для ГКЛ

Профиль для гипсокартона любого вида изготавливают из стали и алюминия. Чаще встречаются стальные (обычные или оцинкованные), так как алюминиевые, хоть и имеют отличные характеристики, стоят уж очень дорого.

Это основные виды профилей для ГКЛ

Стальные могут быть обычные или с защитным слоем — оцинкованные. Обычные — из черной стали — имеют более низкую стоимость, подходят для помещений с нормальными условиями эксплуатации. С их помощью делают подвесной потолок, стены и перегородки, арки в жилых комнатах, коридорах. В помещениях с повышенной влажностью — ванных, кухнях и т.д  — лучше использовать оцинкованную сталь или аллюминий.

Это интересно: Покраска гипсокартона — как покрасить и какую краску выбрать, можно ли использовать водоэмульсионную, подготовка гипсокартона к покраске

Виды кромок гипсокартона

Существует несколько видов стандартных кромок:

  • прямая (ПК). Этот вид кромок не предусматривает заделки швов;
  • с утончением (УК). Наличие такого торца позволяет заделать шов с использованием специальной шпатлевки и армирующей ленты из стекловолокна. Такая заделка сводит к минимуму появление трещин в местах стыковки;
  • лицевая полукруглая (ПЛК). Такая кромка позволяет шпатлевать стыки без использования армирующей сетки, что значительно ускоряет отделочные работы;
  • лицевая полукруглая с утончением (ПЛУК). Наличие закругления обеспечивает возможность заделки шва без армирующей ленты. С другой стороны, утончение позволяет армировать шов. Другими словами, заделать такой шов можно как с армирующей лентой, так и без нее;
  • закругленная (ЗК). Такая кромка предусматривает заделку шва с помощью гипсополимерной штукатурки.

Практика показала, что наибольшей прочностью и устойчивостью к образованию трещин обладают армированные швы.

Широкая популярность ГКЛ в современном строительстве обусловлена простотой обработки, универсальностью и доступной стоимостью. Для работы с гипсокартоном не потребуется каких-либо специальных инструментов, знаний и навыков. Монтаж гипсокартона вполне по силам любому домашнему мастеру.

Как рассчитать нужное количество ГКЛ?

Для расчета количества материала нужно знать точный размер гипсокартона, на основании которого определяется площадь одного листа. Для стандартного ГКЛ габаритами 2500х1200 мм площадь будет составлять 3 м2.

Затем нужно определить общую площадь стен, при этом технология обшивки (крепление на каркас из металлических профилей или непосредственно к основанию) не имеет значения. Исходя из полученного значения, рассчитать необходимое количество гипсокартонных листов не составит труда – нужно площадь стен разделить на площадь одного листа ГКЛ.

Несколько нюансов расчета:

  • Толщина гипсокартона для стены составляет 12,5 мм, но на расчет количества материала она не влияет.
  • При наличии небольших оконных и дверных проемов на обшиваемых стенах их не имеет смысла принимать в расчет – остатки ГКЛ пойдут на отделку откосов.
  • Если проемов несколько, они имеют относительно большие размеры или для отделки откосов будет применяться другой вид гипсокартонных листов, их площадь целесообразнее исключить из расчетов.
  • При отделке стен сверху и снизу требуется оставлять компенсационный зазор в пределах 10-15 мм, который впоследствии перекроется декоративными материалами или потолочным и напольным плинтусом.
  • При расчете материала «впритык» (с исключением оконных и дверных проемов) к получившемуся количеству специалисты рекомендуют добавлять до 15 % запаса. Листы в любом случае придется кроить и полностью исключить отходы не получится.

Для точного расчета и понимания расположения листов при отделке можно на листе бумаги выполнить раскладку ГКЛ в масштабе.

Рисунок 8. Раскладка гипсокартонных листов на примере отделки потолка

Как уже говорилось выше, стандартные размеры гипсокартона стенового 2500х1200х12,5 мм. Но некоторые производители и поставщики предлагают продукцию других габаритов – например, с уменьшенной или увеличенной длиной. Также в некоторых строительных магазинах можно найти изделия формата 1500х600 мм – с такими листами удобнее и легче работать, однако учитывайте, что в этом случае будет больше швов, требующих шпатлевания.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

  1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
  2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
  3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
  4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
  5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
  6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

  • Knauf;
  • Kraf-Synergy;
  • Металлист;
  • Proff-Сталь;
  • Анкар-Профиль;
  • Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Названия изделий

Тут задействованы такие моменты:

  1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
  2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
  3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

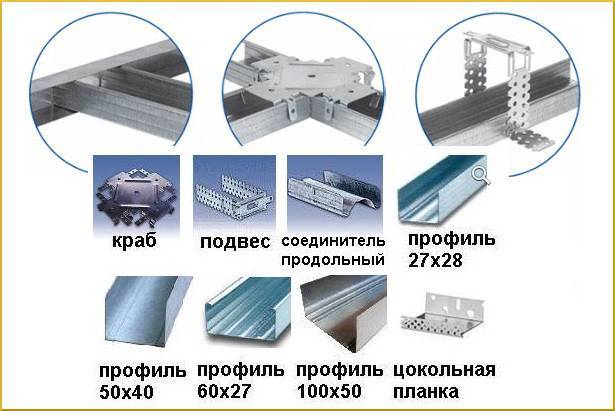

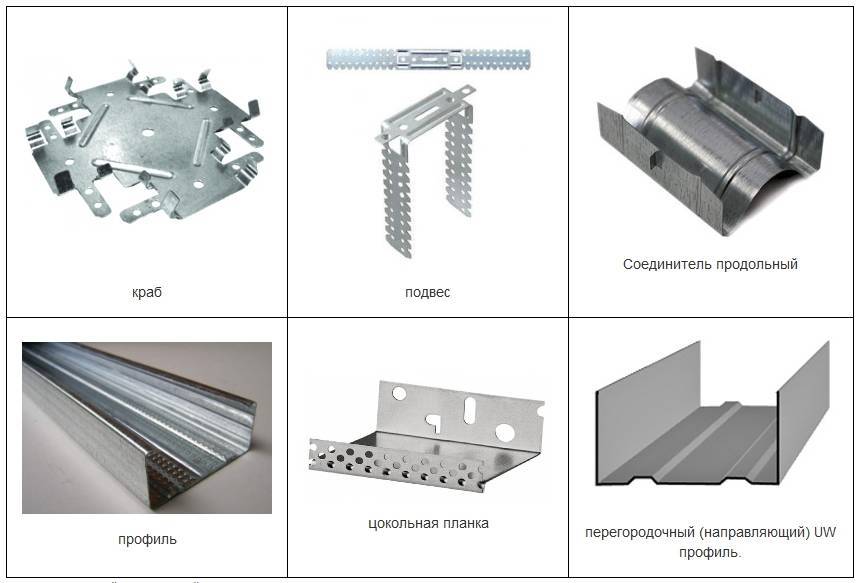

Комплектующие для профиля

Помимо оцинкованных прогонов в ассортименте многих поставщиков можно встретить около дюжины специальных элементов для упрощения монтажа. Их можно условно разделить на узлы скрепления и системы подвеса.

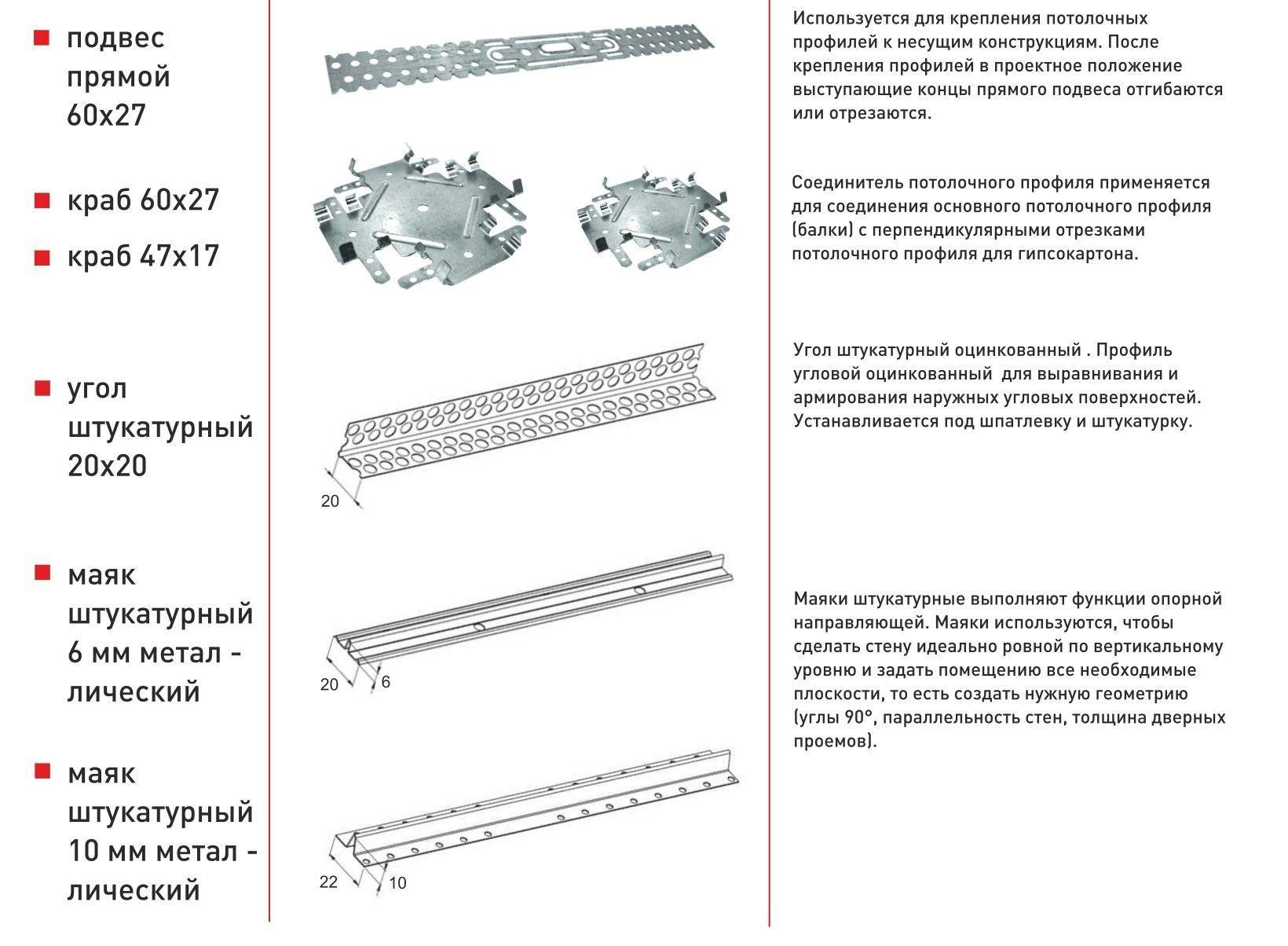

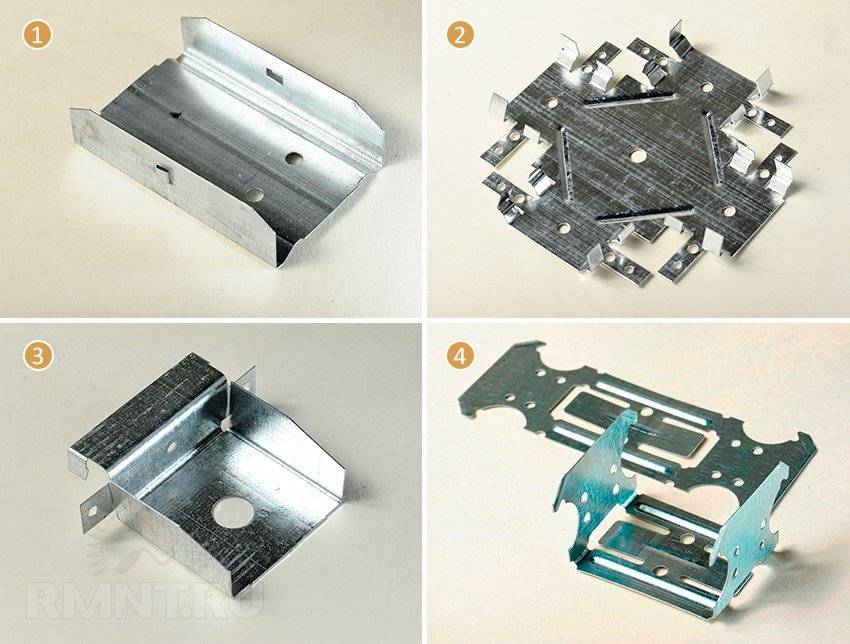

Из узлов скрепления наиболее распространены:

Коннекторы для наращивания профиля.

Крестообразные соединители (крабы).

Узлы для Т-образных примыканий.

Разноуровневые кронштейны для скрепления основного и несущего каркасов.

Подвесные элементы не так многочислены. При разнице уровней до 120 мм применяют прямые подвесы, они же П-образные кронштейны. При большем спуске потолочной конструкции её подвешивают на спицах из закаленной стали толщиной до 4 мм. При этом основная часть каркаса крепится к спицам посредством специальных зажимов с регулировочными пластинами.

Описанные выше комплектующие применяются вместе с комплектом CD-60 при работе с потолочными конструкциями и фальшстенами. Из всего списка универсальными являются только прямые подвесы, их можно использовать при устройстве каркаса стеновой обшивки из комплектов CW-50 и CW-75. В сооружении перегородок специальные комплектующие не применяются практически никогда.

рмнт.ру

Назначение разных видов деталей

Все виды профиля, имеют одинаковую цель своего применения – создание крепкого каркаса для последующего монтажа остальных частей покрытия. Различные модели предназначены для использования в разных местах, имеют различные параметры и просто так их не перепутаешь. Иногда, горе – мастера могут бессистемно использовать гипсокартонный профиль, не так как определено изначально, а так, как им вздумается, но так лучше не делать, и использовать все детали строго по назначению. Для каждого типа элементов всегда есть свое место.

На самом деле, профиль под гипсокартон имеет всего четыре вида, остальные, являются лишь подвидами этих четырех:

  • Стоечный
  • Направляющий
  • Потолочный
  • Угловой

Стоечный, как уже стало понятно из его названия, предназначается для создания плоскостей, находящихся в вертикальном положении. Он имеет С-образную форму, и к его широкой плоскости фиксируются листы ГКЛ. Часто, мастер может назвать его ПС, и это тоже будет правильным названием. Размеры этого профиля бывают 50×40, 75×40, 100×40 и 60х27 миллиметров.

Направляющий профиль, или ПН, сделан для другой задачи – он фиксирует стоящие вертикально части ПС. Форма у них П-образная, а основные размеры – 50х40, 75х40, 100х40 миллиметров. Есть направляющие для гипсокартона, изначально придуманные для фиксации горизонтальных составляющих в подвесном каркасе. Они имеют не только другое предназначение, но и размеры – 28х27 миллиметров. Еще одно название для него – стартовый профиль.

Для того, чтобы прикрепить гипсокартон к подвесному основанию, используют профиль, имеющий обозначение ПП. Это одна из разновидностей ПС, но такой профиль имеет размеры только 60х27 и других типоразмеров не используется. Там, где он применяется, имеет значение ширина этого крепежного элемента для ГКЛ, так как именно к нему будут встык закреплены несколько элементов внешней отделки.

Угловой элемент, применяют для отделки углов конструкций. Он фиксируется снаружи и позволяет получить более прочный и защищенный от разных внешних воздействий угловой стык. Изготавливается в виде металлического угла с перфорацией и обычно мастером применяется как основа для заштукатуривания углов. Называется он ПУ. Параметры у защитных деталей 25х25 миллиметров и 31х31. Те варианты, которые нужны для штукатурных работ, имеют размер 35х35 миллиметров.

Перечисленные типы являются основными, и употребляются при монтаже чаще всех. Каждый типоразмер, который имеет металлопрофиль для гипсокартона, может иметь свое собственное название, но от этого, суть его использования не изменяется.

Все они позволяют собрать основу для монтажа листов ГКЛ быстро, и без применения специфических навыков или умений.
