Самостоятельный монтаж несъемной пенополистироловой опалубки

Плюсы и минусы пенополистирольной конструкции

Несъёмная опалубка из пенополистирола обладает большим количеством преимуществ. Достоинствами полимера являются:

Достоинства и недостатки пенополистирола

• высокая прочность материала;
• хорошие теплоизоляционные качества;
• биологическая устойчивость;
• повышенная звукоизоляция;
• легкость и долговечность;
• низкая паропроницаемость.

Положительные качества повышают устойчивость материала действию влаги, низких температур и сопротивлению со стороны основания.

Недостатком пенопласта является горючесть и необходимость в дополнительной защите от увлажнения.

Для устранения недостатков материал обрабатывают огнезащитными составами. Для повышения огнестойкости защитное ограждение обшивают гипсокартонными листами.

Для защиты от переувлажнения наносят штукатурный слой. Поверх штукатурного слоя укладывают стальной профилированный настил.

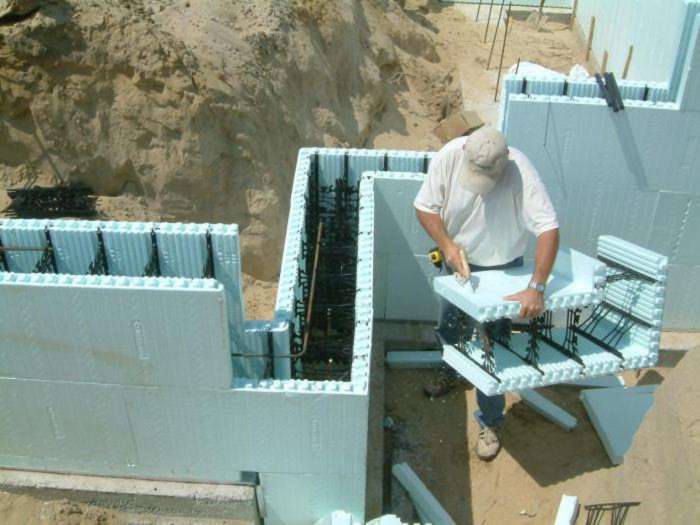

Пошаговая инструкция по монтажу блоков при возведении ленточного фундамента

На подготовительном этапе проводится расчет требуемого количества материала, чертеж здания, выполняется тщательная разметка и выкапывается траншея нужной глубины. Дальнейшая схема действий включает следующие этапы:

Подготовка утрамбованной подушки из песка толщиной не менее 10 см, настил рулонной гидроизоляции или геотекстиля на дно траншеи. При строительстве на сложных грунтах дренаж рекомендуется залить цементным молочком или слоем тощего бетона М100.
Монтаж низовых блоков с тщательной проверкой уровня и соответствия разметке

Важно предусмотреть отводы во все возможные внутренние перегородки, заливаемый бетон должен распределяться внутри всей несъемной опалубки единым монолитом.
Сборка от 1 до 3 рядов из обычных коробчатых блоков с одновременным размещением продольных прутьев рифленой арматуры.
Вертикальное армирование – установка стержней заданной длины и привязка их к горизонтальным рядам с помощью проволоки.
Проверка ровности контура, при необходимости – организация дополнительных подпор.
Бетонирование – послойно, с выгонкой воздуха через каждые 20-40 см. Для этой цели подходят далеко не все глубинные вибраторы, уплотнение проводится с помощью виброинстурментов с рабочей зоной в пределах 40 см или обычным штыкованием

Следует избегать механического повреждения стенок и смещения. С целью упрочнения фундамента раствор в последнем ряду заливается не до конца, а до середины.
Монтаж 3-4 следующих рядов, армирование и бетонирование. Схема повторяется до верхнего края цокольной ленты.

Собрать своими силами систему из пластин пенополистирола немного сложнее, они уступают в герметичности и устойчивости и нуждаются в дополнительных опорах. Такую конструкцию нельзя назвать полностью несъемной – листы уплотненного пенопласта скорее используются в качестве оставляемых щитов, внешняя представляет собой стандартную мелкощитовую разновидность. Вертикальные стойки устанавливаются с шагом около 0,5 м, при необходимости их углубляют в землю на 1 м.

Преимуществом опалубки из пенопласта является независимость от стандартных размеров блоков (ширина ленты может быть любой), возможность заложения собранного снаружи каркаса из арматуры и заливки за один раз, сокращение сроков работ за счет совмещения этапов бетонирования и утепления. При правильном расположении подпор плиты экструдированного пенопласта не проминаются под весом бетона, внешняя часть снимается через 8 дней.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

• Перемычка 10 р.
• Заглушка 20 р.
• Стеновой (угловой) 780 р.
• Поворотный 800 р.
• Торцевой 780 р.
• Стеновой 800 р.
• Угловой 135° 500 р.
• Угловой 90° 500 р.
• Стандартный 495 р.

Несъемная опалубка для фундамента – использовать или нет?

90% надежности постройки зависит от фундамента. Несъемная опалубка будет намного практичней и удобней, чем ленточная скользящая (съемная). Но нужно учитывать, что есть ряд плюсов и минусов, оценивая которые можно понять, подходит она для конкретного строения или нет.

1. Простая сборка и высокая скорость установки – несъемная опалубка из пенополистирола или пенопласта уже имеет пазовые соединения, за счет собирается как конструктор, армируется и затягивается на стыках. Можно самому, не имея ни малейшего опыта, собрать ее и просто залить раствором.
2. Не требуются подпорки – собранная конструкция будет очень прочной и герметичной строгой геометрической формы. Мало того, что не будет протечек, заранее можно продумать монтаж водопроводных и канализационных труб.
3. Тепло- и гидроизоляция – важнейший параметр качества фундамента. Если скользящую после удаления нужно обрабатывать битумом и утеплять, но огромный плюс несъемной в том, что все опции уже в наборе.
4. В результате получится действительно монолитный фундамент, который хоть и будет дороже, но по скорости возведения быстрее в 3 раза.

Если и минусы использования такой технологии:

1. Возводить несъемную опалубку из пенопласта или пенополистирола в регионах, где среднегодовая температура отрицательная, нельзя. Если грунт постоянно промерзает, материал разрушится и основа начнет проседать.
2. Чем тоньше материал, тем быстрее он промерзает даже в средней полосе России. Выбирать следует толстые блоки – чем толще, тем лучше. Да, это будет дороже, но тогда срок эксплуатации будет от 50 лет и больше.

Как видно, это не столько минусы, сколько особенности выбора материала изготовления. При правильном подходе у несъемной опалубки для фундамента, стен и перекрытий равных нет.

Декоративная отделка

Принципиальным является вопрос внешней отделки – надолго оставлять его в чистом виде не следует. Сегодня ряд компаний выпускает уже полностью готовые блоки несъемной опалубки с утеплением и декоративной отделкой. Так, например, в продаже представлен большой ассортимент Техноблок с разной декоративной облицовкой, с утеплителем разной толщины и без утеплителя. Это еще больше ускоряет стройку.

Несъемная опалубка с декоративной отделкой

Для того, чтобы сразу убрать сомнения, отметим, что дешевле лить фундамент в утепленный короб из пенопласта или пенополистирола, а потом самому сделать финишную отделку, чем использовать декоративную опалубку с утеплителем. Но это дольше и требует уже навыков по монтажу облицовки.

Из готовых вариантов – продукция компании Легострой. Продажа декоративной несъемной опалубки без утеплителя, с одно- и двусторонним утеплением, с двусторонним декоративным слоем. Изготавливают из цветного керамзитобетона. Цена 2800-3300 руб./м2.

Легострой

Возможные проблемы

Глобальных проблем две – промерзание грунта и открытые участки арматуры.

Как решать вопрос с промерзанием, было сказано ранее – выбирать толстые плиты, например, пенопласт ПСБ-С 50. Лучше делать из арболита, фибролита и аналогичных стройматериалов – они не промерзают, не растрескиваются и не истончаются.

Несъемная опалубка из арболита

Открытые участки арматуры появляются при недостаточной вибрации при заливке бетона в короб, в результате чего образуются свищи и раковины. Проблемы можно решить двумя способами:

• заливка бетона с использованием вибраторов, в холодное время года надо делать прогрев;
• использовать вместо металлической стеклопластиковую арматуру, которая в 2 раза прочнее на разрыв, не ржавеет и не вступает в реакцию с кислотами, при этом она легче, а прутья нарезаются по нужной длине.

Крепеж и правила фиксации

Крепление нужно выбирать так, чтобы не увеличилась трудоемкость всего процесса. Такой пример как на фото устанавливается просто и быстро – это уже готовое крепление, которое продают в комплекте с конструкцией. Принципиальное отличие от проволоки в том, что уже подобраны размеры, ее не надо скручивать. В среднем цена такой стяжки 15 руб., армирование осуществляется по проекту с учетом высоты и расчетной нагрузки.

Специальный крепеж для несъемной опалубки

Спецкрепеж стяжка

Один элемент стяжки выдерживает давление в 250 кг, соответственно, количество крепежей на погонный метр определяется по давлению бетона на стенки. Длина рассчитывается по толщине сердечника – 10-25 см с шагом 5 см, при необходимости стяжка увеличивается (для высоконагруженных стен) до 60 см с той же длиной шага. Такой расчет сделан с тем, чтобы можно было пользоваться бетононасосом и глубинным вибратором при заливке бетона.

Подходят такие крепежи для несъемной опалубки из:

• пенополистирола;
• пенопласта;
• профлистов;
• арболита;
• плит гринборд и т.д.

Несъемная опалубка для фундамента: возведение стен

Использование пенополистирола упростило весь процесс строительства стен. Эта технология настолько проста и понятна, что не требует каких-то особых строительных навыков. От вас потребуется аккуратность в работе и точность.

После того как вы залили фундамент и дали ему время на то, чтобы он застыл, пора приступать к строительству стен. Вначале обработайте основание гидроизоляционными средствами. Затем начните собирать несъемную опалубку для стен. Модули из пенопласта надеваются на прутья, которые выходят из фундамента.

Опалубка из пенопласта

Проложив первый нижний ряд блоков, вставьте в специальные пазы горизонтальную арматуру. Прутья укладываются внахлест друг на друга. Для надежности их необходимо скреплять между собой, а также с вертикальной арматурой, используя проволоку.

Первый ряд блоков очень важен. При укладке этого ряда размечается конструкция дома, включая разъемы для дверей и внутренние перегородки. Второй же ряд уже фиксирует форму опалубки. Также он перекрывает вертикальные швы.

Перекрытие швов

Что касается перекрытия этих швов. Пеноблоки укладываются по принципу кладки кирпичей. Боковая сторона каждого слоя должна совпадать с предыдущей. Но при этом каждый последующий слой смещается в одну сторону, тем самым обеспечивая жесткость стены. В результате получается, что каждый крайний блок в ряду будет делиться пополам.

Один из плюсов пенопласта заключается в том, что он разрезается без использования каких-то особых инструментов и не требует прилагать больших физических сил. Сама стена также собирается достаточно легко. Кто хоть раз пользовался детским конструктором, с легкостью справится и с пеноблоками.

Стена из пенопласта возводится поэтапно. Подняв конструкцию на четыре ряда, необходимо залить в её бетон для фундамента. Здесь нужно не торопиться, а делать все тщательно, хорошо заполняя пустоты. Недостаточно просто залить раствором. Обязательно уплотните всю массу. Для этого можно использовать глубинные вибраторы. Если их нет, то воспользуйтесь небольшой арматурой, уплотняя «штыковым методом».

Есть несколько тонкостей, которые помогут построить надежный дом из несъемной опалубки своими руками.

1. Верхний ряд блоков заполняйте наполовину. Таким образом, получается, что шов бетонной стены будет находиться в середине модуля из пенопласта.
2. Несущая способность стен дома напрямую зависит от класса арматуры и от марки бетона, используемого при строительстве.
3. Стоит учесть, что в каждом помещении должны быть разные коммуникации: канализация, водопровод и электрика. Чтобы вам потом не пришлось штробить стены, позаботьтесь об этом заранее. Для этого, прежде чем залить бетон, в блоках вырезаются отверстия и проводятся необходимые коммуникации.

Если вы захотели построить дом своими руками, то использование пенополистирола упрощает весь процесс. Ряд преимуществ этого материала делает его универсальным.

Используя пенопласт при возведении стен и фундамента, нет необходимости устанавливать дополнительную теплоизоляцию. Пеноблоки не подвержены заражению грибков и плесени. Не нужно на строительную площадку заказывать строительный кран. Все работы можно осуществлять вручную. Сам монтаж не требует много времени.

Устройство несъемной опалубки при помощи Универсальной стяжки ТЕХНОНИКОЛЬ. Пошаговая инструкция.

Смотрите это видео на YouTube

Где купить и по какой цене

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

• Перемычка 10 р.
• Заглушка 20 р.
• Стеновой (угловой) 780 р.
• Поворотный 800 р.
• Торцевой 780 р.
• Стеновой 800 р.
• Угловой 135° 500 р.
• Угловой 90° 500 р.
• Стандартный 495 р.

Это интересно: Опалубка для бетонных стен — читаем суть

Несъёмная опалубка: плюсы и минусы

Применяется НПО, как правило, для ускоренного по сравнения с традиционными технологиями, строительства малоэтажных (до пяти этажей) зданий, имеющих различное назначение, а также для создания надстроек уже существующих зданий. Назвать технологию экспериментальной трудно по той простой причине, что она уже была опробована в странах Европы, в США, Канаде на протяжении последних сорока лет. Да и в отечественном строительстве она появилась более двадцати лет назад, из которых наиболее активными явились последние десять.

Преимуществами применения НПО является экономия, которая достигается благодаря уменьшению расходов на стеновые материалы и фундамент. В первом случае, благодаря свойствам теплосбережения, квадратный метр стены с использованием технологии НПО обходится почти в 2,5 раза дешевле стены, выложенной из кирпича. Уменьшение массы стен позволяет создавать облегчённый фундамент под меньшую удельную нагрузку.

Кроме того, использование несъемной пенополистирольной опалубки позволяет в несколько раз увеличивать производительность труда, что в конечном результате приводит к снижению сроков строительства почти в десять раз. Это позволяет сокращать расходы на оплату труда рабочих в три-четыре раза.

К тому же, до минимума сокращаются расходы на механизмы и транспортные перевозки. Причем строительство можно вести не только в теплое время, но и в зимний период. Даже при температуре -20°С можно вести заливку бетона, который не замерзает, а застывает внутри блока, выполняющего роль термоса.

Выигрывают и те, кто приобретает такое жилье. Материал имеет низкие показатели теплопроводности, что позволяет в зимнее время сократить расходы на отопление здания почти в три раза. Летом же в помещении, созданном с применением технологии несъемной опалубки из пенополистирола, будет комфортно и прохладно. Стены здания обладают высокой степенью звукоизоляции (до 46 ДБ).

К недостаткам пенополистирола относят его повышенную горючесть, что вызывает необходимость тщательного выбора материалов для наружных и внутренних отделочных работ.

Некоторые трудности могут возникнуть и у жильцов. В частности, в некоторых случаях им трудно будет крепить на стену полки и шкафчики. Чтобы избежать этой проблемы, рекомендуется подбирать такие дюбеля, которые будут достигать слоя бетона.

P.S. А на десерт предлагаю посмотреть видео-ролик: Несъемная пенополистирольная опалубка заливка стен 1 этажа

Как сделать своими руками: пошаговая технология и все нюансы работы

Первый этап – это рытьё котлована или траншеи под периметр основания будущего здания. Затем выравнивается «горизонт» и отсыпается подушка. Подушку под фундамент лучше всего отсыпать гравием, а сверху выровнять мелким песком.

Исходя из проекта, определяемся с шириной фундамента. Она может быть различной в зависимости от многих факторов. В данном случае ширина бетонного основания может быть в пределах 300-600 мм. На дно котлована или в траншею укладываются листы пеноплэкса толщиной 50 мм. Они создадут хорошую теплоизоляцию для фундамента.

Затем начинаем сбор и формирование углов опалубки с помощью специальных шурупов. Внутренние и внешние стенки опалубки состоят из двух слоёв листовых ЭППС. Эти слои стыкуются с небольшим сдвигом, что исключает потерю бетона через щели.

Внешние и внутренние стенки несъёмной опалубки крепятся между собой специальными универсальными стяжками. Ими можно регулировать ширину фундамента, они же являются закладными и направляющими под арматурный каркас. Здесь продумано всё до мелочей и работать с таким конструктором – одно удовольствие.

Скрепив такими стяжками нижнюю часть, устанавливаются вентиляционные отдушины и нижний горизонтальный пояс арматуры. Кстати, в роли отдушин чаще всего применяют пластиковые канализационные трубы диаметром 110 мм. Они легко режутся обычной «болгаркой» и просты в установке.

Прутья арматуры надёжно защёлкиваются в фиксаторы, которые расположены на универсальной стяжке по внутреннему и внешнему краю. В роли арматуры можно применить стеклопластик или обычную классику – металл диаметром 6-18 мм. Конечно, первый вариант более предпочтителен, но практика показывает, что применяют чаще второй.

После этого в верхней части опалубки монтируются универсальные стяжки, скрепляются листы пенополистирола и укладывается верхний пояс горизонтальной арматуры. Завершающим этапом будет установка вертикальных элементов арматурного каркаса. Места стыковки связываются мягкой вязальной проволокой. Всё – арматурный каркас и несъёмная опалубка готовы.

Теперь можно смело заказывать «миксер» или доставать свою бетономешалку (конечно, если имеется). После заливки бетона следует поработать вибратором, выгнав при этом случайно образовавшиеся воздушные пробки. Если такового нет, пользуемся простым дедовским способом – «протыкаем» ещё жидкий раствор палкой.

Сверху, на застывший бетон, укладывается слой гидроизоляции. А вокруг периметра здания делается мягкая отмостка, утеплённая пеноплексом. Таким образом, у нас получается весьма энергоэффективный фундамент, который будет сохранять тепло в здании на протяжении круглого года.

Преимущества опалубки из пенополистирола

Пенопластовый каркас обладает следующими плюсами:

1. Отличается высокими теплоизоляционными характеристиками. В случае монтажа фундамента или стен из пенобетона, поверхность не придется дополнительно оббивать листами пенопласта.
2. Подходит для возведения сложных многоэтажных зданий и для простых построек;
3. Процесс монтажа занимает значительно меньше времени.
4. Минимальный вес блоков.
5. Не подвержен грибкам, плесени и атакам термитов.
6. Пенополистирол стоит намного дешевле дерева.
7. Отличается повышенной влагостойкостью и герметичностью.

Кроме этого, фундамент, установленный на пенополистирольную опалубку, будет отличаться повышенными энергосберегающими свойствами и паропроницаемостью.

Однако, учитывая все преимущества этого материала, несъемная опалубка из пенопласта обладает и массой минусов.

Понятие и устройство несъёмной опалубки

Вообще, что такое опалубка? Это ограждающая конструкция, которая предназначена для заливки песчано-бетонной смеси и придания фундаменту или стенам определённой геометрии. Без неё не обходится ни частное, ни промышленное строительство. После отверждения бетона, она, как правило, снимается, но только не в нашем случае. Ограждающие элементы остаются и продолжают использоваться, как часть здания.

В уникальной современной технологии в роли опалубки используются плиты пеноплэкса. По другому его ещё называют экструдированный пенополистирол (ЭППС). Я уже не раз рассказывал о нём, но кому интересно – можно почитать здесь. В данном случае, плиты ЭППС «убивают двух зайцев»: являются ограждающим элементом и отличным утеплителем фундамента, а также всего цоколя.

Конечно, вместо пеноплэкса можно использовать и другие материалы. Например, фанеру, ЦСП (цементно-стружечные плиты), листы стекломагнезита и даже сварные металлические конструкции. Но мы их рассматривать не будем, а затронем самый «продвинутый вариант» для частной стройки.

Кстати, такая несъёмная опалубка из пенополистирола широко применяется при строительстве во многих западных странах. Это обусловлено высокой энергоэффективностью зданий и быстрым монтажом. Технология позволяет соединить в один процесс создание опалубки и теплоизоляцию фундамента в кратчайшие сроки.

Где купить блоки несъёмной опалубки

Несъёмная опалубка из пенополистирола

В последние десять лет купить несъёмную опалубку из пенополистирола можно не только у импортных поставщиков, но и у отечественных компаний, занятых выпуском строительных материалов.

Большинство строителей настоятельно рекомендуют если и пользоваться такой технологией, то обязательно проверить качество пенопластовых блоков лично. Они должны быть прочными и плотными (вес одного блока более 1,5 килограмма) иметь точные геометрически размеры, хорошо стыковаться друг с другом.

Если вы увидите, что эти блоки крошатся, из них сыплется пенопластовая крошка, а сами они мягкие и легко деформируются при незначительном усилии брать их категорически запрещено. Если вы купите такие, то вам придётся разбавлять бетон и подпирать опалубку внешних сторон, чтобы она не выпячивалась наружу или вовсе не сломалась.

Покупать блоки следует у официальных дилеров или напрямую у предприятий. Стоит заметить, что транспортировка таких блоков тоже весьма хлопотное дело и если поставщик не предоставляет услуги доставки, то нужно будет позаботиться о грузовике подходящей вместительности.

Технические характеристики плит «велокс»

Плиты выпускают следующих размеров: 2000х500 мм, толщина 75, 50, 35, 25 мм. Что позволяет удовлетворить самые разнообразные фантазии и требования клиента. Высокая шумоизоляция, низкая теплопроводность до сих пор вызывает высокий спрос на материалы этой фирмы.

Поперечный разрез готовой стены, изготовленной на основе технологий «велокса», представляет собой бетонное ядро, полистирол и древесно-цементные стенки. Их толщина достаточно небольшая, поэтому их можно возводить на ленточном фундаменте, который с легкостью справляется с их весом.

Разрез плиты «велокс» на ленточном фундаменте

Монолитная опалубка дает возможность создать всевозможные элементы будущего дома: откосы, перемычки, перекрытия, причем любой кривизны и размеров, что позволяет в самые сжатые сроки получить готовое строение. Вес плит настолько мал, что их можно поднимать без специальных механизмов. Стены из «велоковских» блоков легко поддаются обработке, что позволяет легко менять интерьер, внешний вид помещений. При этом они не бояться влаги, поглощают шум, держат тепло.

Несъемная опалубка из пенопласта своими руками – технология, тонкости и нюансы

Как изготавливается пенополистирольная опалубка? Порядок технологического процесса монтажа несъемной опалубки понятен всякому строителю.

Выравнивается уровень фундамента, если это необходимо, сделать это можно с помощью нескольких рядов кирпичной кладки. Уровень фундамента должен быть точным, потому что выровнять его блоками за счет толщины растворе не получится. На фундамент укладывается гидроизоляция и далее идет кладка блоков.

• Первый ряд блоков надевается на вертикальную арматуру, которая выходит из фундамента. По завершению укладки первого слоя, в пазы блоков опять помещаются прутья арматуры (горизонтально). Наращивание опалубки вверх производится подобно кубикам LEGO, однако, нужно внимательно следить за выравниванием по вертикали.
• После трех или четырех рядов пенопластовых блоков начинают заливку раствора, с непременным уплотнением глубинным вибратором или вручную. Заливать следует наполовину верхнего ряда блоков.
• Все коммуникации надо вывести в отверстия в стенах до заливки бетона.

В итоге получится стеновая конструкция типа «сэндвич», два слоя пенополистирола, а между ними монолит.
