Калькулятор расчета производительности воздуховода

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

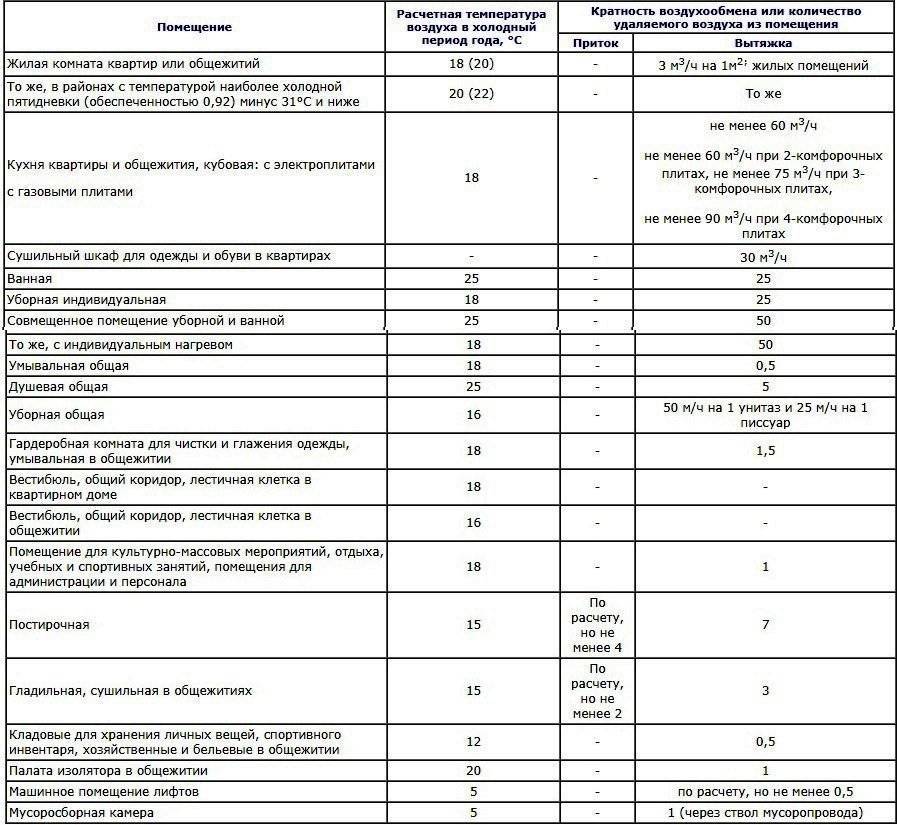

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема. При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

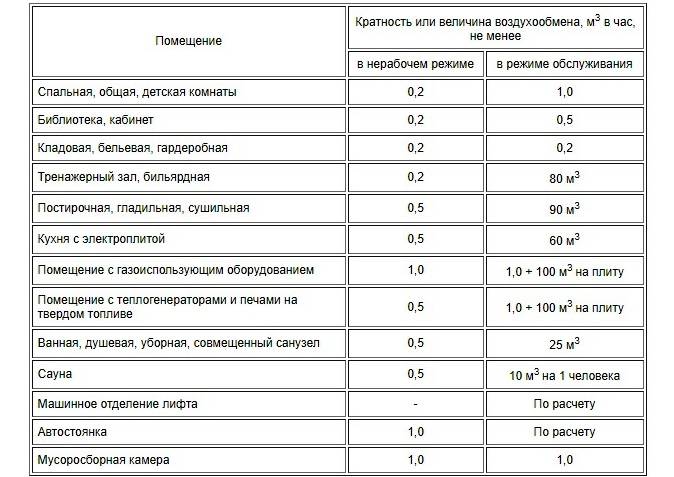

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

L = V х Kp

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

L = S х Kp

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Онлайн-программа для расчета вентиляции

Онлайн-программа для расчета вентиляции позволяет расчитывать воздухообмен по людям, по кратностям и на удаление вредных веществ. Более подробно данные алгоритмы описаны в статье про воздухообмен.

Хочу такой же калькулятор себе на сайт
Онлайн-расчет воздухообмена по людям
Количество постоянных рабочих мест:Более 2 часов непрерывно чел.
Количество посетителей:Менее 2 часов непрерывно чел.
Количество спортсменов: чел.
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена по кратностям
Объем помещения: м3
Кратность: 1/ч
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление тепла
Тепловыделение: кВт
Температура в помещении: °C
Температура приточного воздуха: °C
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление влаги
Влаговыделение: г/ч
Влагосодержание воздуха в помещении: г/кг
Влагосодержание приточного воздуха: г/кг
Расход воздуха: м3/ч

Онлайн-расчет воздухообмена на удаление вредностей
Вредное вещество:CO2 (Углекисный газ)CO (Оксид углерода)NO2 (Диоксид азота)NO (Оксиды азота)SO2 (Диоксид серы)АммиакХлорФенол/Бензол
Скорость выделения вредности в помещении: мг/ч
Предельно допустимая концентрация (ПДК):Меняется при выборе вещества или задайте вашу ПДК мг/м3
Концентрация в наружном воздухе:Фоновая концентрация в окружающей среде мг/м3
Расход воздуха: м3/ч

Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

2 Определение размеров поперечного сечения

Не последнюю роль в рассматриваемом вопросе также играет расчет сечения воздуховода вентиляции, который подразумевает вычисление площади всей внутренней системы. В этот перечень входит не только воздуховод, но и примыкающие к нему фасонные изделия (переходники, тройники, трубы, заглушки, дефлекторы и пр.). В последнее время для обустройства вентиляционных систем применяются такие основные и дополнительные элементы:

  1. 1. Купол или зонт вытяжки в виде трапеции, который классифицируется по типу конструкции на островной и пристенный. В данном случае за основу расчета можно будет взять формулу для усеченной пирамиды разных видов.
  2. 2. Воздуховод с круглым, квадратным или прямоугольным поперечным сечением. Для того чтобы выполнить эти вычисления, можно воспользоваться формулами нахождения площади цилиндра, куба или прямоугольного параллелепипеда.
  3. 3. Дефлекторы имеют более сложную конструкцию, поэтому расчет их площади можно будет произвести только после условного разбития элемента на отдельные геометрические фигуры (конус, цилиндр и пр.).
  4. 4. Соединительные конструкции (отводы, переходы, тройники, заглушки и утки) рассчитываются также, как и дефлекторы.

Воспользовавшись приведенными выше способами вычисления, необходимо ознакомиться с особыми рекомендациями, регламентированными принятыми строительными нормами и правилами, после чего можно завершать подбор наиболее точного значения мощностного потенциала системы вентиляции в доме.

  1. 1. Купол или зонт вытяжки в виде трапеции, который классифицируется по типу конструкции на островной и пристенный. В данном случае за основу расчета можно будет взять формулу для усеченной пирамиды разных видов.
  2. 2. Воздуховод с круглым, квадратным или прямоугольным поперечным сечением. Для того чтобы выполнить эти вычисления, можно воспользоваться формулами нахождения площади цилиндра, куба или прямоугольного параллелепипеда.
  3. 3. Дефлекторы имеют более сложную конструкцию, поэтому расчет их площади можно будет произвести только после условного разбития элемента на отдельные геометрические фигуры (конус, цилиндр и пр.).
  4. 4. Соединительные конструкции (отводы, переходы, тройники, заглушки и утки) рассчитываются также, как и дефлекторы.

Расчет вентиляции Breezart для бассейна

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Воздуховоды делаются из огнеупорных материалов или из металла

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

  1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
  2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
  3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
  4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах использованы рекомендации строительных норм Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Местная вытяжка

Если в технологических процессах производства на одном из участков происходят выбросы вредных веществ, то рядом с источником, согласно нормативам нужно установить местную вытяжку. Так удаление будет более эффективным.

Чаще всего таким источником являются технологические резервуары. Для таких объектов используются специальные установки – отсосы в виде зонтиков. Его размеры и мощность рассчитываются с использованием следующих параметров:

  • размеры источника в зависимости от формы: длина сторон (a*b) или диаметр (d);
  • скорость потоков в зоне источника (vв);
  • скорость всасывания установки (vз);
  • высота размещения отсоса над резервуаром (z).

Стороны прямоугольного отсоса рассчитываются по формуле:А=а +0,8z,где А – сторона отсоса, а – сторона резервуара, z – расстояние между источником и устройством.

Стороны круглого устройства рассчитываются по формуле:D=d +0,8z,где D – диаметр устройства, d – диаметр источника, z – расстояние между отсосом и резервуаром.

Вытяжка преимущественно имеет форму конуса, угол которого не должен превышать 60 градусов. Если в цехе скорость масс более 0,4 м/сек, то устройство следует укомплектовать фартуком. Количество вытяжного воздуха устанавливается по формуле:L=3600vз*Sa,где L – расход воздуха в м3/час, vз – скорость потока в вытяжке, Sa – рабочая площадь отсоса. Мнение эксперта

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

  • p – гравитационное давление в канале, Па;
  • Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
  • ρвозд – плотность воздуха помещения, принимаем 1.2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

  • Δp – общие потери давления в шахте;
  • R – удельное сопротивление трению проходящего потока, Па/м;
  • Н – высота канала, м;
  • ∑ξ – сумма коэффициентов местных сопротивлений;
  • Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

  1. Находим значение динамического давления по формуле Pv = 1.2 х 1² / 2 = 0.6 Па.
  2.  Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
  3. Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
  4. Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 1.6 х 0.6 Па = 1.27 Па.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па значительно больше, чем потери давления (сопротивление) Δp = 1.27 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Поскольку цифры отличаются вдвое (грубо), укоротим вентканал до 2 м, снова произведем перерасчет:

  1. Располагаемое давление p = 9.81 х 2 (1.27 — 1.2) = 1.37 Па.
  2. Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
  3. Δp = 0.078 Па/м х 2 м + 1.6 х 0.6 Па = 1.15 Па.

Напор природной тяги 1.37 Па превышает сопротивление системы Δp = 1.15 Па, значит, шахта двухметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 2 м.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

  1. Расчет воздухообмена по количеству людей:

    L = N * Lnorm, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    N  количество людей;

    Lnorm  норма расхода воздуха на одного человека:

    •      в состоянии покоя (сна)  30 м³/ч;
    •      типовое значение (по СНиП)  60 м³/ч;
  2. Расчет воздухообмена по кратности:

    L = n * S * H, где

    L  требуемая производительность приточной вентиляции, м³/ч;

    n  нормируемая кратность воздухообмена:
    для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

    S  площадь помещения, м²;

    H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

  • Для отдельных комнат и квартир  от 100 до 500 м³/ч;
  • Для коттеджей  от 500 до 2000 м³/ч;
  • Для офисов  от 1000 до 10000 м³/ч.

Вычисление расхода воздуха

Важно правильно вычислить площадь сечений любых форм, как круглых, так и прямоугольных. Если размер будет неподходящим, обеспечить нужный баланс воздуха будет невозможно

Слишком большой воздухопровод займет много места. Это уменьшит площадь в помещении, доставит дискомфорт жильцам. При неправильном расчете и выборе очень маленького размера канала будут наблюдаться сильные сквозняки. Это происходит из-за сильного увеличения давления воздушного потока.

Расчет по сечению


При переходе круглого воздуховода в квадратный скорость будет меняться

Чтобы посчитать, с какой скоростью будет проходить воздух по трубе, нужно определить площадь сечения. Для расчета используется следующая формула S=L/3600*V, где:

  • S – площадь сечения;
  • L – расход воздуха в кубических метрах на час;
  • V – скорость в метрах в секунду.

Для круглых воздуховодов необходимо определить диаметр по формуле: D = 1000*√(4*S/π).

Если воздуховод будет прямоугольным, а не круглым, вместо диаметра нужно определить его длину и ширину. При установке такого воздуховода в расчет берут примерное сечение. Оно рассчитывается по формуле: a*b=S, (a – длина, b – ширина).

Существуют утвержденные нормативы, по которым соотношение ширины и длины не должно превышать показатель 1:3. Также рекомендуется использовать в работе таблицы с типовыми размерами, которые предлагают производители воздуховодов.

Расчет нормального воздухообмена для эффективной вентиляции квартиры или дома

Итак, при нормальной работе вентиляции в течение часа воздух в помещениях должен постоянно меняться. Действующими руководящими документами (СНиП и СанПиН) установлены нормы притока свежего воздуха в каждое из помещений жилой зоны квартиры, а также минимальные объемы его вытяжки через каналы, расположенные на кухне, в ванной в санузле, иногда – и в некоторых других специальных помещениях.

Эти нормативы, опубликованные в нескольких документах, для удобства читателя объединены в одну таблицу, показанную ниже:

Тип помещенияМинимальные нормы воздухообмена (кратность в час или кубометров в час)
<font>ПРИТОК</font><font>ВЫТЯЖКА</font>
<font>Требования по Своду Правил СП 55.13330.2011 к СНиП 31-02-2001 «Одноквартирные жилые дома»</font>
Жилые помещения с постоянным пребыванием людейНе менее однократного обмена объема в течение часа
Кухня60 м³/час
Ванная, туалет25 м³/час
Остальные помещенияНе менее 0,2 объема в течение часа
<font>Требования по Своду Правил СП 60.13330.2012 к СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха»</font>
Минимальный расход наружного воздуха на одного человека: жилые помещения с постоянным пребыванием людей, в условиях естественного проветривания:
При общей жилой площади более 20 м² на человека30 м³/час, но при этом не менее 0,35 от общего объема воздухообмена квартиры в час
При общей жилой площади менее 20 м² на человека3 м³/час на каждый 1 м² площади помещения
<font>Требования по Своду Правил СП 54.13330.2011 к СНиП 31-01-2003 «Здания жилые многоквартирные»</font>
Спальная, детская, гостинаяОднократный обмен объема в час
Кабинет, библиотека0,5 от объема в час
Бельевая, кладовка, гардеробная0,2 от объема в час
Домашний спортзал, биллиардная80 м³/час
Кухня с электрической плитой60 м³/час
Помещения с газовым оборудованиемОднократный обмен + 100 м³/час на газовую плиту
Помещение с твёрдотопливным котлом или печьюОднократный обмен + 100 м³/час на котел или печь
Домашняя прачечная, сушилка, гладильная90 м³/час
Душевая, ванная, туалет или совмещенный санузел25 м³/час
Домашняя сауна10 м³/час на каждого человека

Пытливый читатель наверняка заметит, что нормативы по разным документам несколько отличаются. Причем, в одном случае нормы устанавливаются исключительно по размерам (объему) помещения, а другом – по количеству людей постоянно пребывающих в этом помещении. (Под понятием постоянного пребывания имеется в виду нахождение в комнате 2 часа и более).

Поэтому при проведении расчетов вычисления минимального объема воздухообмена желательно проводить по всем доступным нормативам. А затем – выбрать результат с максимальным показателем – тогда ошибки точно не будет.

Провести быстро и точно расчет притока воздуха для всех помещений квартиры или дома поможет первый предлагаемый калькулятор.

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции

Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Повторимся, желательно провести оба расчета, а затем выбрать из двух получившихся результатов, если они будут различаться, максимальный.

Проще будет действовать, если заранее составить небольшую таблицу, в которой перечислены все помещения квартиры или дома. А затем в нее вносить полученные значения притока воздуха – для комнат жилой зоны, и вытяжки – для помещений, где предусмотрены вытяжные вентиляционные каналы.

К примеру, это может выглядеть так:

Помещение и его площадьНормы притока Нормы вытяжки
1 способ – по объему комнаты2 способ – по количеству людей1 способ2 способ
Гостиная, 18 м²50
Спальная, 14 м²39
Детская, 15 м²42
Кабинет, 10 м²14
Кухня с газовой плитой, 9 м²60
Санузел
Ванная
Гардероб-кладовая, 4 м²
Суммарное значение177
Принимаемое общее значение воздухообмена

Затем суммируются максимальные значения (они в таблице для наглядности выделены подчёркиванием), отдельно для притока и для вытяжки воздуха. А так как при работе вентиляции должно соблюдаться равновесие, то есть сколько воздуха в единицу времени поступило в помещения – столько же должно и выйти, итоговым выбирается также максимальное значение из полученных двух суммарных. В приведенном примере – это 240 м³/час.

Этот значение и должно быть показателем суммарной производительности вентиляции в доме или квартире.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

  1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
  2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
  3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
  4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Расчёт приточной вентиляции

Расчёт приточной вентиляции выполняется для каждого из помещений в отдельности. Алгоритм расчёта зависит от назначения помещения. Так, для офисных помещений, фойе и переговорных будут применены различные зависимости.

В первую очередь, выполняя расчёт приточной вентиляции, следует обратиться к нормативным документам — сводам правил (СП) для рассматриваемого типа объекта:

  • СП 44.13330.2011 — Административные и бытовые здания
  • СП 54.13330.2016 — Здания жилые многоквартирные
  • СП 56.13330.2011 — Производственные здания
  • СП 57.13330.2011 — Складские здания
  • СП 113.13330.2016 — Стоянки автомобилей
  • СП 118.13330.2012* — Общественные здания и сооружения
  • СП 278.1325800.2016 — Здания образовательных организаций высшего образования

В сводах правил приведены таблицы кратностей воздухообмена для различных помещений. Например, согласно п. 7.31 СП 118.13330.2012 кратность воздухообмена в магазине должна быть не менее 1. Напомним, что кратность воздухообмена показывает, сколько раз воздух в помещении должен смениться за один час. Следовательно, чтобы провести расчёт приточной вентиляции нужно определить объём помещения магазина.

Предположим, площадь магазина составляет 50 м2, высота потолков 3 метра. Тогда объем помещения составит 150 м3, а требуемый расход приточного воздуха будет равен 150·1=150 м3/ч.

Для других типов объектов в нормах может быть указана не кратность воздухообмена, а расход воздуха, приходящийся на одного человека. Так, согласно таблице 7.3 СП 118.13330.2012 в зрительных залах кинотеатров расход воздуха на одного зрителя должен быть не менее 20 м3/ч. В этом случае расчёт приточной вентиляции будет заключаться в подсчёте числа зрителей и умножении полученного значения на 20 м3/ч. Для зрительного зала вместимостью 300 человек получим: 300·20 = 6000 м3/ч.

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Расчет вентиляции: что нужно знать

Расчет вентиляции необходим для определения оптимального вида системы воздухообмена, ее параметров, которые смогут обеспечить сочетание энергоэффективности объекта и благоприятного микроклимата.

В соответствии со СНиП 13330.2012, 41-01-2003 расчет вентиляции осуществляют еще на стадии проектирования объекта. Другое дело, что не всегда созданная при строительстве объекта вентиляция оказывается эффективной.

Самый простой способ — проверка тяги с помощью пламени зажигалки или бумажных полосок. Если такая проверка не позволила сделать вывод о нарушении проходимости вентиляционных каналов, значит проблема в неправильно подобранном сечении.

Если вентиляция уже в доме есть, но она не способна обеспечить оптимальные условия, можно использовать дополнительное оборудование, например, бризеры. Современные модели бризеров характеризуются низким уровнем шума, высокой производительностью, имеют многоступенчатую систему фильтрации воздуха. Если же вы пока находитесь на этапе проектирования вентиляции, рекомендуем максимально внимательно подойти к расчетам, чтобы впоследствии не пришлось совершенствовать смонтированную систему.

Санитарные требования нормативных документов

Нормативы ГОСТ 30494-2011 определяют допустимые и оптимальные параметры качества воздушных масс с учетом назначения помещений.

В зависимости от назначения помещения и сезона определяются допустимая и оптимальная температура воздуха (от +17 до +27 °С), относительная влажность (от 30 до 60%), желаемая скорость воздуха (от 0,15 до 0,30 м/с). Кроме того, санитарные нормы регламентируют максимально допустимый уровень шума, чистоту воздуха, минимальный расход на одного человека свежего воздуха.

При расчете вентиляции в жилых помещениях используют удельные нормы для определения оптимального воздухообмена. Расчет вентиляционной системы на производстве осуществляется с учетом допустимой концентрации загрязняющих воздух веществ. Если на производстве качество и количество продукции определяется не производительностью сотрудников, а точностью режима технологии, в помещении поддерживаются параметры воздуха, подходящие для производственного процесса. Если же производительность определяют сотрудники в помещении, акцент смещается на создание благоприятных, комфортных условий для персонала.

Выписка из ГОСТ 30494-2011

 Таблица 1 — Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий

Период года

Наименование помещения

Температура воздуха, °С

Результирующая температура, °С

Относительная влажность, %

Скорость движения воздуха, м/с

оптимальная

допустимая

оптимальная

допустимая

оптимальная

допустимая, не более

оптимальная, не более

допустимая, не более

Холодный

20-22

18-24(20-24)

19-20

17-23(19-23)

45-30

60

0,15

0,2

21-23

20-24(22-24)

20-22

19-23(21-23)

45-30

60

0,15

0,2

19-21

18-26

18-20

17-25

Не нормируется

Не нормируется

0,15

0,2

19-21

18-26

18-20

17-25

Не нормируется

Не нормируется

0,15

0,2

24-26

18-26

23-27

17-26

Не нормируется

Не нормируется

0,15

0,2

20-22

18-24

19-21

17-23

45-30

60

0,15

0,2

18-20

16-22

17-19

15-21

45-30

60

Не нормируется

Не нормируется

16-18

14-20

15-17

13-19

Не нормируется

Не нормируется

Не нормируется

Не нормируется

16-18

12-22

15-17

11-21

Не нормируется

Не нормируется

Не нормируется

Не нормируется

Теплый

22-25

20-28

22-24

18-27

60-30

65

0,2

0,3

Примечание — Значения в скобках относятся к домам для престарелых и инвалидов.

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

  • F – площадь поперечного сечения вентканала, м²;
  • L – расход вытяжки через шахту, м³/ч;
  • ʋ — скорость движения потока, м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

  1. Находим размер поперечника в квадратных метрах F = 135.5 / 3600 х 1 = 0.0378 м².
  2. Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
  3. Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Расчёт сечения воздуховода для механической (принудительной) вентиляции?

prjamougolnij_vozduhovodkrugliy_vozduhovod

   Расчёт сечения прямоугольного и/ли круглого воздуховода осуществляется с помощью двух известных параметров: воздухообмен по помещению и скорость потока воздуха.

   Воздухообмен по помещению может быть заменён на производительность вентилятора. Производительность приточного или вытяжного вентиляторов указывается заводом изготовителем в паспортных данных изделия. При проектировании или предпроектной разработке, воздухообмен рассчитывается исходя из кратности. Кратность (количество раз замены полного объёма воздуха в помщении за 1 час) — это коэффициент из нормативной документации.

   Скорость потока в воздуховоде необходимо измерить, если это смонтированная система. А если проект находится в стадии разработки, то скорость потока в воздуховоде  задаётся самостоятельно. Скорость потока в воздуховоде не должна превышать 10 м/с.

Ниже приведены формулы и калькулятор на их основе,  с помощью которых вы сможете рассчитать сечение прямоугольных и круглых воздуховодов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
