Характеристики и сфера применения облегченных плит перекрытия — классификация и требования

Основные требования

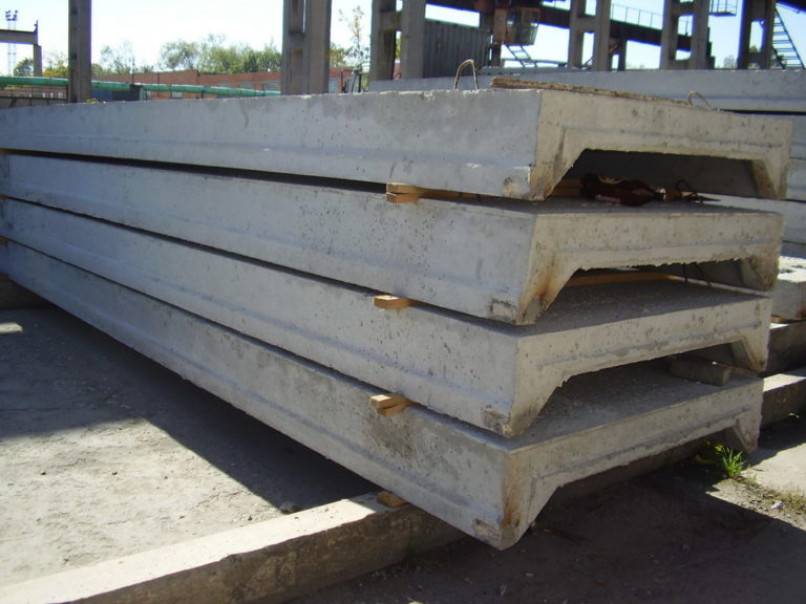

В процессе изготовления плит перекрытия для теплотрасс и лотков обязательно используют нормативы, в которых детально прописаны рекомендуемые испытания для материала, касающиеся:

  1. Прочности, надежности, однородности и сопротивляемости бетона при низких температурах.
  2. Водонепроницаемости и сжатия.
  3. Соответствия заявленного количества и качества арматуры для изготовленного каркаса.
  4. Толщины бетонного блока и габаритов по проекту.
  5. Образования или отсутствия микротрещин, имеющих место при усадке конструкции.

Если выпущенные изделия не проходят испытания, проходящие в производственных условиях, их отправляют на производственную доработку. К нормативам, регулирующим выпуск перекрытий, относятся:

  • ГОСТ 12730.4-78;
  • ТУ 5859-001-86780364-2008 (таблица лотков);
  • Серия 3.006.1-8 (особенности каналов и тоннелей из элементов лотков) и т.д.

Основные характеристики, регламентированные для плит теплотрасс и лотков должны соответствовать следующим показателям:

  1. Водонепроницаемость – больше W4.
  2. Прочность сжатия бетонного материала – 22,5В и выше.
  3. Морозостойкость –
  4. Показатели каркасной стали – класс А-I, A-III, включая также Вр-I.

К заводским ЖБ-изделиям обязательны требования к наличию маркировки (буквы + цифры), которая наносится на каждую плиту. Маркированные обозначения указывают на основные характеристики и параметры (размеры, вес), а также выдерживаемую нагрузку на 1м2 (прочность). Дополнительно указывается дата выпуска, компания (фирма), а также отметка о прохождении технического контроля.

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостямиПустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытияИмеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8 Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

О сборных плитах по сериям ПК и ПБ

Плиты перекрытий ПК часто укладываются между этажами. А ПБ – новая разновидность технологии, постепенно заменяющая предыдущий вариант. Главное достоинство – возможный выпуск в разной длине, в зависимости от пожелания заказчиков.

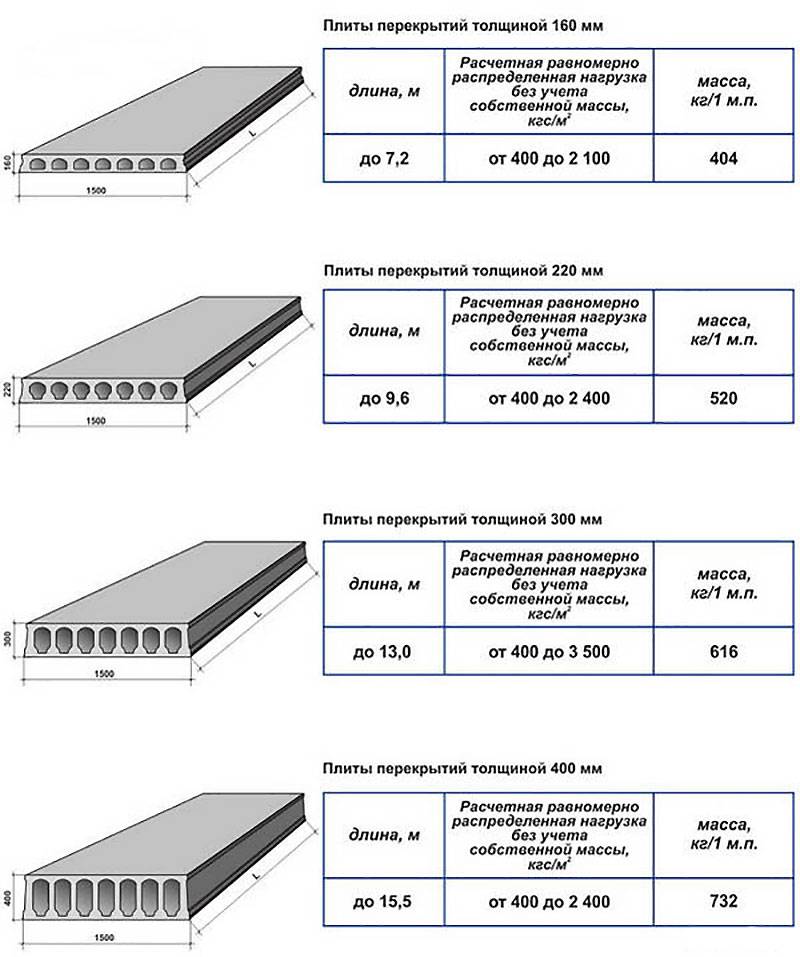

Толщина у плит всегда стандартная, она равна 220 миллиметрам. Необходимо прибавить к этому значению следующие цифры для определения высоты перекрытия с конструкцией пола:

  1. Толщину бетонной стяжки, до 40-50 миллиметров.
  2. Толщину материала изоляции, если он используется.
  3. Напольное покрытие.
  4. Сам потолок. Весить он может по-разному.

Сумма дойдёт примерно до 300 миллиметров. Это влияет на то, как потом класть плиты перекрытия.

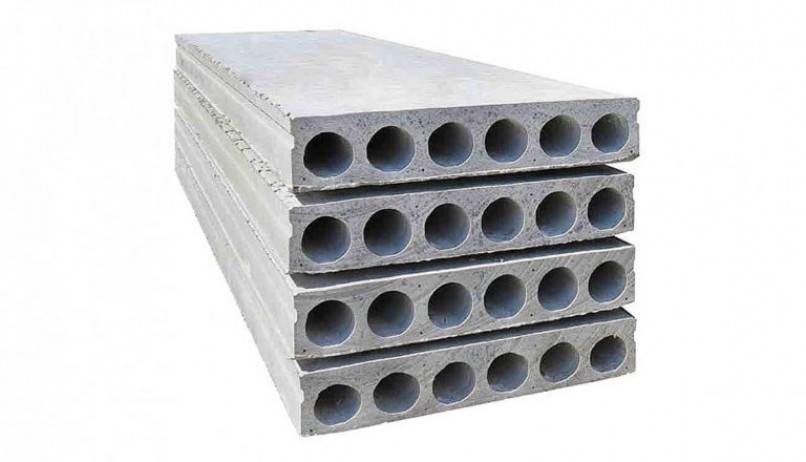

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку

Главные достоинства:

  • облегченная конструкция. При одинаковых габаритах с цельными панелями, изделия отличаются высоким запасом прочности и не оказывают при этом повышенных нагрузок на коробку и фундаментную основу здания;
  • уменьшенная стоимость. Если сравнивать с монолитными плитами, то для производства пустотелой продукции требуется меньший объем бетонной смеси. Это позволяет уменьшить объем затрат, предусмотренных сметой;
  • повышенные шумоизоляционные свойства и теплоизоляционные характеристики. Они достигаются благодаря воздушной прослойке, сформированной продольными полостями внутри бетонного массива;
  • соответствие промышленно выпущенных плит требованиям действующих стандартов. В кустарных условиях небольшим предприятиям проблематично изготовить массивные плиты с увеличенными габаритами;
  • возможность ускоренной установки многопустотных панелей. Монтажные мероприятия плит осуществляются более быстрыми темпами, чем сооружение монолитной конструкции из железобетона с использованием опалубки;
  • расширенный типоразмерный ряд продукции, отличающийся габаритными размерами. Это позволяет использовать стандартные плиты различных параметров для сооружения перекрытий сложной конфигурации.

Кроме указанных достоинств имеются также следующие плюсы:

  • возможность использования внутренних каналов для укладки инженерных коммуникаций различного назначения;
  • повышенные прочностные характеристики изделий, произведенных в промышленных условиях;
  • устойчивость продукции к температурным колебаниям, воздействию влаги и вибрационным нагрузкам;
  • возможность применения плит в сейсмически активных регионах с уровнем активности до 8-9 баллов;
  • плоскостность бетонной поверхности, благодаря которой упрощается выполнение отделочных работ.

Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности

Профессиональные строители также отмечают неподверженность многопустотных изделий усадке, минимальные допуски на габаритные размеры и стойкость продукции к воздействию коррозионных процессов. Кроме того, при выполнении строительных мероприятий отпадает необходимость в установке дополнительных опорных стоек.

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки

Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Виды нагрузок

Стандартная величина несущей способности конструкции равна 800 кг/м². При этом выпускаются модификации межэтажных перегородок, рассчитанные на нагрузку в пределах 1200-1600 кг/м².

Элементы перекрытия воспринимают следующие виды усилий:

  • статические нагрузки. Сверху они создаются напольным покрытием, утеплительным слоем и массой стяжки, весом межкомнатных перегородок и мебели, а также тяжестью других функционально-декоративных предметов интерьера. Снизу на перекрывающую систему оказывают постоянную нагрузку потолочные осветительные приборы, подвесные потолки, потолочные карнизы для штор и другие навесные виды оборудования;
  • динамические нагрузки. Они в основном создаются в результате перемещения людей и домашних животных по поверхности межэтажной панели. Также в образовании переменной нагрузки участвуют подвижные элементы мебели на роликах, потолочные системы освещения на рельсовой основе, роликовые раздвижные перегородки с креплением на потолке.

Оказываемое на железобетонное основание давление по площади приложения делится на 2 категории:

  • точечные нагрузки – создаются подвесным оборудованием в виде люстры или потолочного прибора сплит-системы;
  • распределенные нагрузки – создаются, к примеру, конструкцией подвесного потолка.

Отдельная категория – комплексные нагрузки. Это сложные в расчете усилия, например, давление, оказываемое ванной. При этом наполненная водой ванна воздействует на поверхность распределенной нагрузкой, а каждая из ее опор создает локальное давление.

Допустимая нагрузка на пустотные плиты перекрытия

Допустимая нагрузка на плиты перекрытия пустотные – важнейшая характеристика изделия для строителей и ремонтников. От верного проектирования перекрытия зависит итоговая прочность сооружения. Как читать маркировку, определять допустимый вес и хранить плиты без ущерба устойчивости к нагрузке?

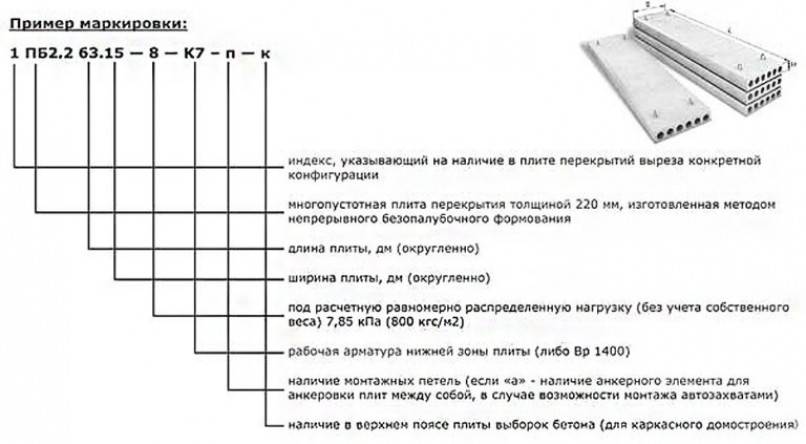

Что означает маркировка плит?

Сортамент плит перекрытия пустотных составлен с учетом их размеров и прочности.

Маркировка начинается с аббревиатуры ПК, то есть «плита круглопустотная», и содержит описание продукции.

Разберем значение цифр на примере названия ПК-30-12-8:

  • 30 — длина пустотной плиты перекрытия в дециметрах
  • 12 — ширина изделия в дм
  • 8 — максимальная нагрузка на 1 дм2 в кг, то есть 800 кг на м2, в которые входит и вес самой плиты

В маркировке цифры округляются, в приведенном примере реальная длина плит перекрытия пустотных составит около 1180 см, а ширина – 1190 см.

Указанные параметры нагрузки используются чаще всего, однако возможны и другие значения – от 500 до 1500 кг на м2. В планировке жилых и офисных помещений стандартная нагрузка на плиты перекрытия пустотные 800 кг/м2, как правило, отвечает эксплуатационным требованиям.

Как рассчитывать допустимую нагрузку

Для проверки, выдержит ли выбранная плита внутренние элементы, вычитают из проектных значений разные виды нагрузок:

  • собственную массу изделия на м2
  • оформление напольного покрытия (стяжки, утеплители, декор)
  • привнесенную статическую нагрузку (мебель, техника)
  • динамическую нагрузку (люди, животные)

Сортамент пустотных плит перекрытия содержит множество изделий, нужно рассчитать оптимальное заполнение проема с учетом массы плит и нагрузок.

Пример расчета веса внутренней стены:

800 кг/м2 — 300 кг/м2 (вес конкретной плиты по ГОСТу) — 150 кг/м2 (максимальный вес стяжки, утеплителя и напольного покрытия по СНиП) – 150 кг/м2 (минимальные нормы на привнесенную статическую и динамическую нагрузку) — 200 кг/м2.

Итоговая цифра означает максимально допустимый вес планируемых конструкций. Располагать их следует ближе к торцам плит

Важно помнить, что постоянные статические нагрузки скапливаются и могут привести к прогибу изделия, поэтому лучше не достигать максимума

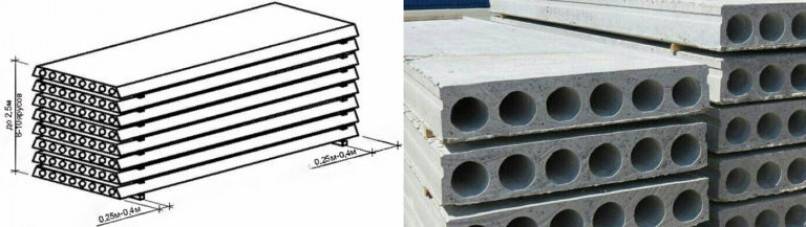

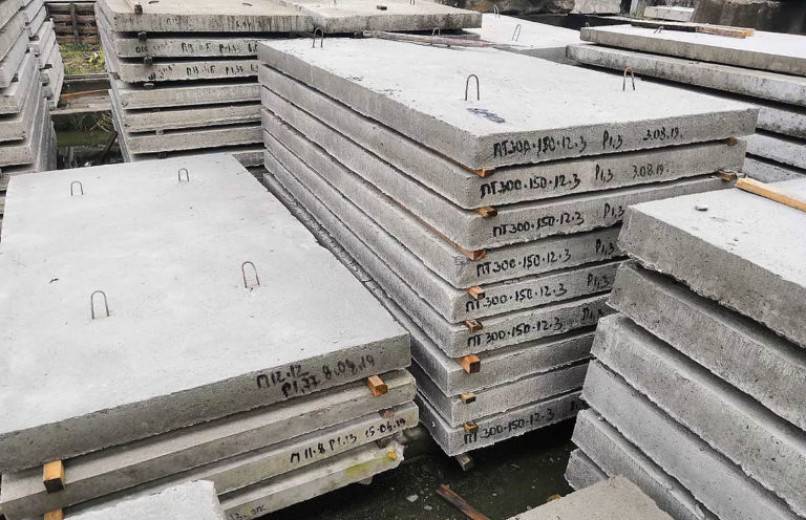

Правильное хранение плит перекрытия

Чтобы не допустить уменьшения проектной прочности пустотных плит еще до монтажа, следует выполнять основные правила их складирования:

  • Укладываются петлями вверх на твердую ровную поверхность, лучше асфальт или щебень, без контакта с землей, на перегородки от 15 см высотой.
  • Между плитами в районе петель строго друг под другом – деревянные бруски толщиной 2,5-3 см.
  • Высота штабеля – не более 2,5 м
  • Сверху накрыть водонепроницаемой пленкой или рубероидом

Советы и рекомендации

Если известны все необходимые исходные данные, конечно, сориентироваться и сделать расчет нагрузки по формулам не составит труда

При этом стоит обратить внимание на существование нескольких характеристик нагрузок. Одной из самых важных является – продолжительность нагнетания:

  • Временная
  • Постоянная

К постоянным нагрузкам относится мебель, люди и крупная бытовая техника. Помимо этого, стоит учесть, на плиту перекрытия постоянно давит основа несущей конструкции.

Временными нагрузками считаются те, которые появляются на непродолжительное время, при строительстве дополнительных конструкций.

Область применения и особенности технологии производства плит перекрытий

Наибольшее распространение получили плиты перекрытий типа ПК (как наиболее старые из представленных на рынке), и плиты типа ПБ (как наиболее оптимальная их замена). Плиты ПК разработаны в СССР во времена реализации программы массового панельного домостроения, с целью максимально расширить количество производственных площадок, имеющих производственные мощности по выпуску данного типа изделий, в конструкцию данного типа плит перекрытий были заложены минимальные требования к технологическому процессу с использованием неразборной металлической опалубки, что позволило выпускать изделия исключительно в типовых размерах, из за дефицита в производстве цемента высоких марок, а также учитывая область применения плит в относительно малоэтажны проектах для изготовления плит перекрытий ПК был принят бетон класса В15 (марки М200) морозостойкости F50 с водонепроницаемостью класса W2, в каркасе плиты применена стержневая арматура, что также наложило ряд ограничений и потребовало применения дополнительного армирования сетками по торцам плиты с целью распределения воспринимаемых рабочих нагрузок в местах опирания с целью борьбы с косыми трещинами, использование стержневой арматуры также отразилось в ограниченной площади сцепления арматуры с бетоном, в результате чего плиты ПК категорически нельзя обрезать по торцам, и крайне не желательно разрезать плиту в растянутой зоне, при прокладке коммуникаций.

Со временем появлялись новые проекты, воплощающие наиболее смелые архитектурные фантазии и замыслы с учётом новых стандартов комфорта и функциональности строений, которые предъявили к плитам перекрытий настолько высокие требования, что потребовалась разработка нового типа плит перекрытий названного в последствии ПБ. Применение новейшего автоматизированного бетоносмесительного оборудования позволило производить плиты из сверхжесткой бетонной смеси высоких марок, что увеличило прочностные характеристики, улучшило показатели трещиностойкости от поверхностного обжатия бетона, в плитах перекрытий. Применение в армировании высокопрочной проволоки класса Вр-I 1400 существенно увеличило площадь сцепления арматурного каркаса с бетоном и позволило отказаться от торцевых сеток, что в свою очередь позволило изготавливать плиты с нарезанными практически под любым углом краями. Все эти конструктивные решение дали синергетический эффект, позволивший изготавливать плиты с точно заданными размерами в диапазоне от 1 до 15 метров, также применение армирования высокопрочной проволокой позволило изготавливать плиты с повышенными несущими характеристиками и уменьшенным свободным прогибом, что позволило применять данные плиты в высокоэтажном строительстве. Поскольку плиты выпускаются на высокоточном стенде безоплалобучного формования методом экструзии, то поверхность плит перекрытий типа Пб отличается повышенным качеством. Также при разработке плит, были улучшены звукоизоляционные и теплоизоляционные свойства, за счет применения пустот не стандартной формы, в зависимости от поставщика оборудования арковидной либо грушевидной. Поэтому плиты перекрытия марки ПБ могут применяются вместо плит марки ПК без каких-либо ограничений в том числе и в старых проектах, при этом срок службы для железобетонных плит перекрытий марки ПБ составляет не менее 100 лет.

О пустотных и многопустотных

В частном малоэтажном строительстве может применяться большое количество платформ разных видов. Но лидирующие позиции занимают именно пустотные и многопустотные разновидности. Длина изделий может быть разная. Но варианты больше, чем на 1,8 метра используются крайне редко. Исключением не стали и облегчённые плиты перекрытия ПНО.

Плиты перекрытия в панельном доме изготавливаются с использованием тяжёлого силикатного бетона. Но некоторые виды предполагают применение лёгких конструкционных марок, отличающихся высокой плотностью. Если платформы используют в малоэтажном строительстве кирпичных и других видов домов, значит, изделие не будет слишком сильно страдать от агрессивного воздействия окружающей среды. И не будет эксплуатироваться при создании экстремальных температур. Вес так же важен.

Средние цены

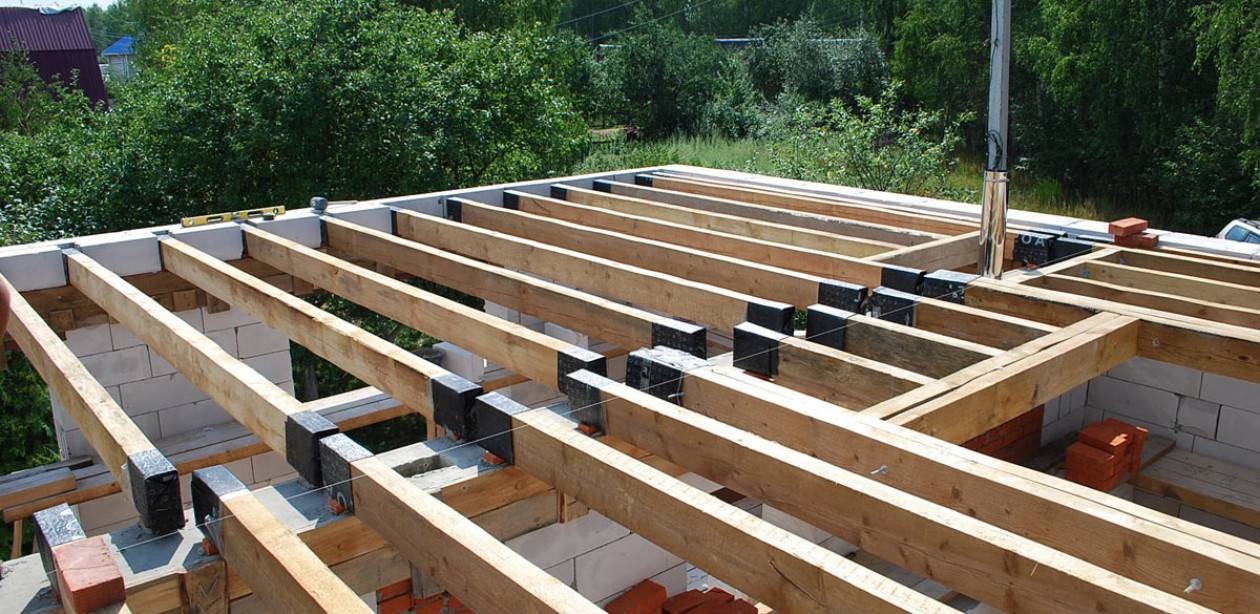

Деревянные перекрытия в основном изготавливаются на месте строительства дома из наборных материалов, итоговая стоимость 1 м2 деревянного перекрытия зависит от размеров и вида несущего бруса и стоимости защитных слоев.

Расход пиломатериалов для деревянных перекрытий составляет примерно 0,1 м3 на 1 м2 перекрытия при глубине 400 см, вместе с теплозащитой и шумозащитой затраты на материалы 1 м2 перекрытия по деревянным балкам будут стоить примерно 6300 руб.

Наиболее популярными компаниями выпускающих сборно-монолитные конструкции считаются:

  1. Ytong.
  2. «Марко».
  3. «Вариотех».
  4. Teriva.
  5. ООО «Ректор».

В среднем 1 м2 таких конструкций по материалам обходится приблизительно от 1500 руб./1 м2 для системы «Марко» и до 3000 руб./м2 для системы Teriva.

Стоимость монтажа будет зависеть от вида выполняемых работ согласно технологической карте устройства перекрытия, средние цены подрядных организаций по видам работ сведены в таблицу.

Наименование видов работРазмерностьЦена за выполненные работы, руб.
Монтаж несущих балокм2310
Черновая обшивка доскойм260
Теплозащита минватой в 1 слойм2160
Парозащитам260
Гидрозащитам2100
Уплотнение швовм.п.110
Выполнение армопоясам3от 3 000,00
Заливка монолитных перекрытийм3От 3900
Укладка плит СМПм2190
Приготовление бетонного растворам31 000

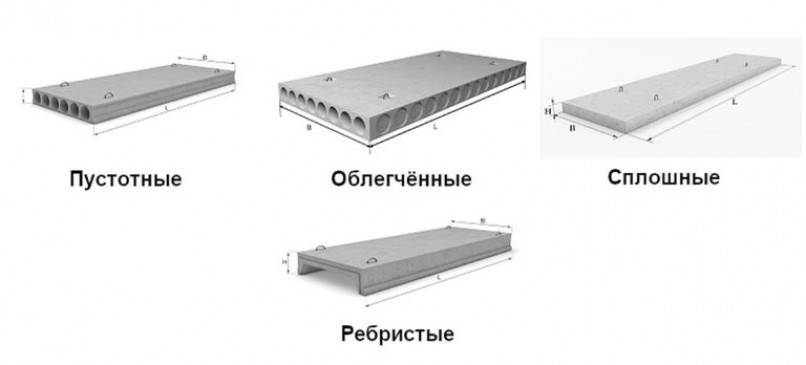

Классификация

По конструкции железобетонные плиты делятся на три вида:

  1. Сплошные.
  2. Многопустотные.
  3. Ребристые.

Каждый из видов плит перекрытия имеет свою область применения

Различные виды плит перекрытий отличаются не только размерами, но и выдерживаемой нагрузкой, а также местами применения.

Сплошные

Одним из вариантов перекрытий являются полнотелые или сплошные плиты, маркируемые литерой «П». Они производятся путём заливки бетонной смеси в специальную форму, внутри которой размещается арматурная обвязка. После заливки смесь уплотняется с использованием специальных вибрационных установок, что позволяет получить изделие с высокой прочностью к нагрузкам. В зависимости от условий дальнейшего использования, армирующий каркас монтируется в расчёте на укладку блока с опорой на 2, 3 или 4 стороны.

Сплошные плиты реже используются в строительстве из-за повышенного веса

Среди значимых преимуществ использования сплошных плит перекрытия, следует выделить высокую компрессионную прочность изделий, при этом в зависимости от фактических условий применения этот параметр может колебаться в диапазоне 300–4000 кг/м2. Такое решение позволяет подобрать оптимальный вариант для конкретного случая, что положительно сказывается на планировании бюджета строительства.

Многопустотные

Многопустотные плиты отличаются от сплошных как по технологии производства, так и по рабочим параметрам. Основная особенность железобетонных изделий этого типа заключается в наличии внутри их структуры специально созданных пустот, расположенных вдоль. Такое решение позволяет добиться существенного снижения веса, при сохранении сопоставимых показателей прочности.

Многопустотные плиты могут различаться по диаметру отверстий и их форме

Важно отметить, что благодаря наличию внутри плит некоторого объёма воздуха, они обладают сниженной теплопроводностью и меньше способствуют распространению звука, что востребовано как при строительстве жилых домов, так и при возведении промышленных помещений

Внутри рассматриваемой категории присутствует условное разделение на две подгруппы изделий, отличающихся по технологии производства.

  • ПК – разновидность пустотелых плит перекрытия, производимых с помощью заливки бетонной смеси в специальную опалубку с установленной внутри металлической обрешёткой. Перед заливкой внутрь армирующей конструкции укладываются специальные трубы из специального материала, которые после застывания смеси вынимаются, в результате чего и получаются пустоты нужного диаметра по всей длине.
  • ПБ – более современная разновидность пустотных плит перекрытия, которая создаётся с помощью высокотехнологичного оборудования конвейерного типа. В результате производственного процесса получается заготовка с заданной толщиной и шириной, а по длине изделия нарезаются уже на последующих этапах. Процесс производства характеризуется высокой точностью и скоростью выполнения, однако в силу некоторых ограничений в конструкции армирующей части, укладывать плиты можно только с упором на две стороны.

Существуют также и облегчённые версии пустотелых плит перекрытия с маркировкой ПНО, 3,1ПБ и 1,6ПБ, которые обладают ещё более сниженным весом, но сопоставимыми с обычными аналогами показателями прочности. Это делает изделия отличным вариантом для использования в одноэтажном строительстве частных домов. К преимуществам таких изделий можно также отнести и сниженную собственную нагрузку на несущие конструкции.

Кроме того, ЖБИ изделия дают большую пожарную безопасность в отличие от деревянных перекрытий из балок.

Ребристые

Эта разновидность плит отличается от упомянутых выше аналогов особой формой изделий со специальными рёбрами жёсткости, которые позволяют сохранить сравнительно небольшой вес и высокие прочностные свойства. В большинстве случаев используются при многоэтажном строительстве или возведении крупных промышленных объектов, так как требуют использования специального оборудования и материалов при дальнейшей отделке. Ребристые ЖБИ в малоэтажном и частном строительстве практически не востребованы.

Преимущества

Плиты перекрытия сборные железобетонные обладают определенными достоинствами и недостатками. Плюсов их использования в монтаже различных зданий гораздо больше, поэтому разные типы изделий активно применяются в строительстве тех или иных объектов.

Основные достоинства плит перекрытия:

  • Правильные геометрические размеры, ровность и гладкость плит – что значительно облегчает расчеты, монтаж, дальнейшую отделку поверхностей.
  • Простота выполнения конструкции – не нужно ни монтажных опор, ни опалубки, плиты легко и просто монтируются в любую конструкцию.
  • Скорость выполнения работ – сразу после установки плиты можно эксплуатировать (а не выжидать, как в случае с заливкой бетоном, 28 дней).
  • Возможность нагружать плиту сразу же после завершения монтажа.
  • Прекрасные звукоизоляционные и теплоизоляционные характеристики.
  • Высокие показатели прочности, надежности, жесткости.
  • Более легкий монтаж различных коммуникаций – когда выполняется сборное железобетонное перекрытие из многопустотных плит, в отверстиях которых можно прокладывать кабеля, трубы и т.д.

Из недостатков применения плит в строительстве стоит отметить лишь необходимость в привлечении спецтехники для монтажа и возможные проблемы с доставкой. Но эти минусы условны, так как производством плит занимаются многие предприятия не только в Москве, да и в регионах, а аренда крана не представляет сложностей.

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

  • Пустотелая
  • Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

  • Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
  • Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Нагрузка, которую могут выдерживать плиты перекрытия, напрямую зависит от марки цемента, который использовался в изготовлении. Рекомендуется применять цемент марки М300 или М400, так готовое изделие будет выдерживать 400 кг на 1 куб. см. в секунду. Но при этом, при самостоятельном строительстве стоит знать, что это цифра, которая характеризует на плиту, нагрузку временную, а не постоянную.

Плиточные перекрытия являются наиболее важным элементом постройки, благодаря которым нагрузка распределяется по опорам. Каждая такая плита должна характеризоваться небольшой массой и высоким уровнем прочности. Максимальная длина плиты, исхода из сортамента может достигать 9,7 м, а максимальная ширина 3,5 м. Среди всех предлагаемых, на строительном рынке вариантов, самым востребованным считается плита с габаритами 6х1,5 м, которая используется для многоэтажных построек, жилых зданий и загородных коттеджей.

Средние цены

Деревянные перекрытия в основном изготавливаются на месте строительства дома из наборных материалов, итоговая стоимость 1 м2 деревянного перекрытия зависит от размеров и вида несущего бруса и стоимости защитных слоев.

Расход пиломатериалов для деревянных перекрытий составляет примерно 0,1 м3 на 1 м2 перекрытия при глубине 400 см, вместе с теплозащитой и шумозащитой затраты на материалы 1 м2 перекрытия по деревянным балкам будут стоить примерно 6300 руб.

Наиболее популярными компаниями выпускающих сборно-монолитные конструкции считаются:

  1. Ytong.
  2. «Марко».
  3. «Вариотех».
  4. Teriva.
  5. ООО «Ректор».

В среднем 1 м2 таких конструкций по материалам обходится приблизительно от 1500 руб./1 м2 для системы «Марко» и до 3000 руб./м2 для системы Teriva.

Стоимость монтажа будет зависеть от вида выполняемых работ согласно технологической карте устройства перекрытия, средние цены подрядных организаций по видам работ сведены в таблицу.

Наименование видов работРазмерностьЦена за выполненные работы, руб.
Монтаж несущих балокм2310
Черновая обшивка доскойм260
Теплозащита минватой в 1 слойм2160
Парозащитам260
Гидрозащитам2100
Уплотнение швовм.п.110
Выполнение армопоясам3от 3 000,00
Заливка монолитных перекрытийм3От 3900
Укладка плит СМПм2190
Приготовление бетонного растворам31 000

Какую нагрузку выдерживает плита перекрытия

Несущая способность пустотных плит перекрытия определяется стандартом, обеспечивается конструкцией изделия, применяемыми при изготовлении материалами, соблюдением технологических требований.

Чтобы определить, какую конструкцию перекрытия монтировать в доме, необходимо провести предварительный расчет, который, прежде всего, опирается на величину нагрузок

Элементы межэтажной основы с цилиндрическими каналами воспринимают следующие виды усилий:

  • постоянно действующие с верхней и нижней части статические нагрузки. Они создаются напольным покрытием, массой стяжки, элементами утепления, весом подвесного потолка, межкомнатных перегородок, колонн, мебели, осветительных приборов;
  • динамические усилия переменного характера, которые создаются перемещающимися по поверхности межэтажного основания людьми, домашними животными и подвижными элементами интерьера (мебелью и предметами на роликоопорах).

По площади приложения действующие усилия делятся следующим образом:

  • локальные или точечные, создаваемые подвешенным к потолку оборудованием или установленными колоннами;
  • распределенные, которая создается подвешенным навесным оборудованием, например, подвесным потолком или установленной на пол мебелью и предметами интерьера.

Довольно часто воздействие распределенных и точечных усилий осуществляется комплексно.

Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку

Расчет максимальной нагрузки, которую способна выдержать бетонная панель, выполняют следующим образом:

  1. Разрабатывают детальную схему строения, учитывающую количество опорных элементов и особенности их размещения.
  2. Рассчитывают общую массу конструкций и элементов, воздействующих на несущую поверхность.
  3. Определяют действующие нагрузки путем деления суммарных усилий на количество межэтажных панелей.

При выполнении расчетов в обязательном порядке учитывают массу:

  • межкомнатных перегородок;
  • цементной стяжки;
  • материалов для утепления;
  • напольного покрытия;
  • мебели и оборудования.

На примере опорной конструкции с маркировкой ПК 23.15-8 (габаритом 1490х2280 мм, массой 1180 кг), допускаемая нагрузка на которую составляет 800 кгс/м2, рассмотрим алгоритм расчета:

  1. Определяем площадь основы путем перемножения габаритов 1,49 м х 2,28 м = 3,4 м2.
  2. Вычисляем действующую на квадратный метр основания нагрузку 1180:3,4=347 кг.
  3. Отнимаем от допускаемого стандартом усилия собственную массу 800-347=453 кг.
  4. Суммируем действующий на квадратный метр площади общий вес цементной стяжки, напольного покрытия, мебели, перегородок и людей (допустим, 250 кг).
  5. Сравниваем результат с ранее полученным значением 453-250=103 кг.
  6. Разница в 103 кг свидетельствует о достаточном запасе прочности на квадратный метр площади основания.

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
