Технология и способы обратной засыпки траншеи

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

Материалы

Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей  заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).

Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.

При высоком УГВ или возможности его сезонного подъема нужно  использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.

Технологии

Засыпка пазух снаружи песком или щебнем позволяет полностью исключить вспучивание прилежащего к фундаменту слоя. Однако все нерудные материалы обладают отличными дренажными свойствами. Поэтому кольцевые дрены на уровне подошвы фундамента являются обязательным условием нормальной эксплуатации.

Схема кольцевого дренажа вокруг подошвы фундамента.

При заполнении пазух нужно обеспечить отсутствие усадки в момент эксплуатации. Это возможно только уплотнением материалов виброплитами, ручными трамбовками. Максимальный эффект наблюдается при предупреждении взаимного проникновения инертных материалов и соседних почв. Технология имеет вид:

• укладка геотекстиля или дорнита на стенки пазухи;
• засыпка снаружи песком или щебнем 10 – 20 см слоя;
• уплотнение трамбовкой или виброплитой.

Если засыпается фундаментная лента глубокого заложения, на отместке 30 – 40 см от поверхности нужно уложить горизонтальную теплоизоляцию (5 см листы экструдированного пенополистирола высокой плотности), после чего, продолжить работы.

Рекомендуем прочитать: Утепление фундамента и отмостки своими руками.

В лентах МЗЛФ глубина залегания обычно не превышает указанного уровня, поэтому теплоизоляция укладывается снаружи по дну траншеи по умолчанию. Обратную засыпку производят поверх нее.

Рекомендуем прочитать: Утепление мелкозаглубленного ленточного фундамента.

Хорошая реклама

Что использовать для внутренней засыпки

Чтобы подобрать материал для ленточного фундамента с обратной засыпкой под плиту, важно учитывать следующие факторы:

В каких целях будет происходить эксплуатация здания. Поскольку в жилых зданиях отопление осуществляется круглый год (за исключением жаркого сезона), почва не промерзает даже при низких температурах. Поэтому вероятность вспучивания грунта меньше.
Перекрытие для пола. Если планируется использовать балки для перекрытия, самым экономичным вариантом станет использование глины

Под плиты на фундаменте с обратной засыпкой важно использовать песок для выравнивания «гуляющего пола».
Высота цоколя. Если площадь большая, целесообразно использовать грунт, находящийся на строительном объекте

Перед заливкой используется песок.
УГВ уровень. Если грунтовые воды находятся на высоком уровне, для засыпки лучше использовать щебень.

Опираясь на особенности ленточного фундамента с обратной засыпкой, важно обратить внимание на процесс заполнения пустых ячеек, если перекрытие создано по лагам:

Подполье может получиться на низком уровне, чтобы эксплуатировать пространство в нормальном режиме.
Почва начинает выделять испарения, негативно воздействующие на фундамент и конструкцию.
Важно обеспечить вентиляционную систему.

При использовании ленточного фундамента среднеглубокого заложения с обратной засыпкой до перекрытия возможно комплексно решить множество поставленных задач и увеличить качество эксплуатации.

2.6. Уплотнение грунта пневматическими и электрическими трамбовками

2.6.1. Уплотнение грунта в особо стесненных местах и при небольших объемах работ следует производить пневмотрамбовками и электротрамбовками (табл. ).

Таблица 2

Техническая характеристика пневмотрамбовок

Показатели

Един.измер.

Марка пневмотрамбовок

ТР-4

ТР-6

1.

Число ударов в 1 мин

–

1200

1200

2.

Давление воздуха

атм

5,5

5,5

3.

Расход воздуха

куб. м/мин

0,7

0,7

4.

Диаметр шланга

мм

16

16

5.

Длина трамбовки

мм

1070

1070

6.

Вес

кг

8,4

9,5

ПРИМЕЧАНИЕ. Трамбование грунта производят слоями, начиная с краев трамбуемой площади с последующим приближением к ее середине. Каждым последующим ударом трамбовки должна захватываться часть уже уплотненной площади.

2.6.2. При работе по уплотнению грунта вблизи действующих и прокладываемых коммуникаций, стен (фундаментов) существующих и возводимых зданий и сооружений необходимо обеспечить их сохранность.

2.6.3. При уплотнении грунта пневмотрамбовками ТР-4, ТР-6 работы необходимо выполнять в следующей последовательности:

присоединить башмак к трамбовке;

раскатать шланги;

присоединить шланг к компрессору и трамбовке;

произвести уплотнение грунта;

отсоединить шланг откомпрессора и трамбовки;

снять башмак.

2.6.4. При уплотнении грунта электротрамбовками ИЭ-4501; ИЭ-4502; ИЭ-4503; ИЭ-4504; ИЭ-4505; ИЭ-4506 работы необходимо выполнять в следующей последовательности:

установить электрорубильник с соблюдением правил техники безопасности;

раскатать электрический кабель;

подсоединить электрический кабель к рубильнику и трамбовке;

произвести уплотнение грунта;

отключить электрокабель от источника питания и трамбовки.

2.6.5. В состав работ, указанных в пп. , , входят работы по обслуживанию трамбовок (смазка, мелкий ремонт).

2.6.6. Работы по уплотнению грунта трамбовками необходимо производить в соответствии со схемами (лист 4. 7, 9, 10, 13, 14) данной технологической карты.

Техническое описание

Возведение монолитного фундамента (особенно ленточного) предполагает обустройство посадочного места. Это траншея либо котлован с заглублением до проектной точки. Дно по технологии максимально уплотняется, чтобы железобетонная конструкция не проседала под собственным весом и нагрузкой со стороны строения. Однако для долговечности фундаментного элемента здания также необходимы защита от воды и сезонного поведения грунта, в слои которого было выполнено погружение монолита.

Одно из необходимых защитных мероприятий – это обратная засыпка пазух траншеи и котлована. Иначе участки, которые остаются незаполненными армированным бетоном, называются пазухами. Для правильного выполнения работ в 1987 году был разработан и утвержден отдельный регламент СНиП 3.02.01.

Функциональность засыпки

В изучении правил устройства обратной засыпки не было бы нужды, если бы возведение бетонного фундамента проводилось без дополнительных работ. Однако грунт не может быть опалубкой для конструкций и способствует разрушению искусственного камня при прямом контакте. Как результат, возникает необходимость в расширении траншеи либо котлована.

Траншея для проведения защитных мер по отношению к фундаменту Источник propodval.ru

Обосновано это следующим:

1. Опалубка. Для фундамента с малым заглублением достаточно сформировать пазухи котлована шириной 150-200 мм. Этого хватит, чтобы демонтировать съемную опалубку и не разрушить при этом стенки траншеи.
2. Изоляция. Свободное пространство позволяет упростить устройство гидроизоляции и утепления вертикальных частей фундамента. При этом не имеет значения тип материалов: обмазочные, рулонные либо плитные. Доступа в 300 мм достаточно, чтобы произвести монтаж рубероида с помощью газовой горелки или просверлить перфоратором отверстия для фиксации жесткой теплоизоляции.
3. Дренаж. Каналы для отвода дождевой, талой или грунтовой воды от засыпки пазух котлована, фундамента служат в качестве дополнительной защиты монолита от агрессивной среды. Дополнительно они не позволяют скапливаться лужам на обслуживаемой территории.

Устройство дренажной системы с трубопроводом Источник stroyfora.ru Примечателен и тот факт, что создание свободного пространства вдоль монолита способствует ускорению процесса схватывания бетона. Если сравнивать с закрытыми формами, то разница достигает 10-20 %. Если тот же процесс будет происходить с грунтом в пазухах, то под давлением земли из-за относительно длительного отверждения может начаться разрушение фундамента.

Время проведения

По технологии обратная засыпка пазух котлована и траншей проводится после достаточного набора прочности бетонного раствора. Показатель близок к ¾ от проектируемого минимума. В оптимальных условиях для этого достаточно 14 дней.

Единственное исключение, которое допускает сокращение сроков – дождливая погода. В таком случае повышается риск вымывания цемента из свежего монолита и минеральной подушки. Решением является заполнение пазух и устройство черновой отмостки. Главное здесь не переусердствовать с уплотнением грунта, чтобы исключить деформацию и повреждение залитого фундамента.

Заливка бетонной отмостки вдоль фундамента Источник rabotai-sam.ru

Что использовать для внутренней засыпки

Чтобы подобрать материал для ленточного фундамента с обратной засыпкой под плиту, важно учитывать следующие факторы:

В каких целях будет происходить эксплуатация здания. Поскольку в жилых зданиях отопление осуществляется круглый год (за исключением жаркого сезона), почва не промерзает даже при низких температурах. Поэтому вероятность вспучивания грунта меньше.
Перекрытие для пола. Если планируется использовать балки для перекрытия, самым экономичным вариантом станет использование глины

Под плиты на фундаменте с обратной засыпкой важно использовать песок для выравнивания «гуляющего пола».
Высота цоколя. Если площадь большая, целесообразно использовать грунт, находящийся на строительном объекте

Перед заливкой используется песок.
УГВ уровень. Если грунтовые воды находятся на высоком уровне, для засыпки лучше использовать щебень.

Опираясь на особенности ленточного фундамента с обратной засыпкой, важно обратить внимание на процесс заполнения пустых ячеек, если перекрытие создано по лагам:

Подполье может получиться на низком уровне, чтобы эксплуатировать пространство в нормальном режиме.
Почва начинает выделять испарения, негативно воздействующие на фундамент и конструкцию.
Важно обеспечить вентиляционную систему.

При использовании ленточного фундамента среднеглубокого заложения с обратной засыпкой до перекрытия возможно комплексно решить множество поставленных задач и увеличить качество эксплуатации.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

Какие материалы нужно использовать для засыпки

Согласно требованиям СП, для производства обратных засыпок можно использовать:

• крупнообломочный природный грунт;
• песок;
• глину;
• незагрязнённые отходы промышленности.

Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.

Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.

В целом, грунты для обратных засыпок подразделяются на три типа:

1. связные, с содержанием частиц глины до 12%;
2. малосвязные (глина в количестве 4-11%);
3. несвязные (глины меньше 3%).

Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.

Песок

Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.

В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.

Глина

Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.

Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.

Крупнообломочный грунт

Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.

Существует три категории таких грунтов, классифицирующихся по зерновому составу:

1. Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
2. Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
3. Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.

Первоначальный грунт

Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.

Как правильно выбрать материал для обратной засыпки полости пазух

Засыпка на основе песка

Многочисленные практики считают, что лучшим вариантом будет обратная засыпка песком. Мнение одного из них можно увидеть на видео:

Определенная доля здравого смысла и логики в таком решении существует:

1. Во-первых, отсыпка фундамента песком при эффективном дренаже и правильно спланированных уклонах отмостки позволяет сделать массу, заложенную в пазухи фундамента, жесткой и максимально сухой, а следовательно, забыть о проблемах пучения и подтопления;
2. Во-вторых, песчаные смеси не относятся к просадочным грунтам, что обеспечивает для фундамента здания хороший дополнительный «якорь», удерживающий коробку постройки в неизменном положении;
3. В третьих, песок хорошо трамбуется и «держит» плотность, и соответственно, прочность отсыпки, но при одном условии – пазухи котлована засыпаются подготовленной песчаной смесью.

Последний фактор является наиболее важным условием прочности засыпки. Чтобы песок, уложенный в пазухи котлована, не был простым балластом, легко вымываемым почвенными водами, необходимо, чтобы после трамбовки крупные песчаные частицы связывались промежуточным веществом.

Лучше всего подойдет обычный овражный материал, не карьерный и не речной песок, а именно добытый в тонких подпочвенных слоях, иногда с мелкими включениями глинистого вещества. Песок содержит большое количество растворенных солей и конкреций тощей глины, насыщенной соединениями алюминия и железа. Такой материал для песчаной засыпки пазух подойдет лучше всего. Его категорически нельзя мыть, чаще всего песчаную массу рубят на лопастной или валковой машине, но перед этим обязательно нужно очистить от корней и растительности.

Песок увлажняют и трамбуют в пазухах. С течением времени амфотерные соли алюминия, оксиды железа и кальция бетона связывают кремний песка в одну массу. Прочность ее невелика, но достаточно, чтобы надежно удерживать фундамент и одновременно пропускать сквозь себя воду, избавляясь от проблем пучения. Через несколько тысяч лет эта масса превратится в песчаник.

Более рациональным будет использование ПГС. Смесь песка и мелкого гравия безо всякой связки позволяет сделать засыпку пазух очень тяжелой и плотной. Песчано-гравийная смесь, соотношением 60:40, обладает хорошими механическими свойствами, хорошо трамбуется и пропускает воду, но приготовить своими руками 60-70 тонн материала практически очень тяжело.

Поэтому зачастую прибегают к более универсальному способу – выгружают из машин песок и гравий вдоль кромки пазух фундамента двумя параллельными лентами, после чего увлажняют небольшим количеством воды. С помощью трактора ножом сталкивают обе полоски материала одновременно. При выравнивании уровня с помощью лопат достигается более-менее равномерное перемешивание песка и гравия. Трамбовку обратной засыпки котлована можно выполнять слоями толщиной 40-50 см.

Применение глинистых материалов для засыпки пазух

Половину обратных пазух котлованов заполняют глинами и глинопесчаными смесями. Использование глинистых материалов намного сложнее и требует тщательной подготовки. Прежде всего, для обратной засыпки используют тощие сорта глины, которые впитывают мало воды.

Чтобы работать с комковатой и твердой тощей глиной было легче, для придания массе засыпки пластичности могут добавлять небольшое количество жирной размоченной и перебитой глины с песком. Добавка 5-7% жирной глины на усадку и прочность засыпки не повлияет, но позволит упростить и облегчить процесс трамбовки. Такие засыпки можно выполнять для котлованов на относительно тяжелых каменистых почвах с низким уровнем почвенных вод.

Внутренняя засыпка

Обратная засыпка внутри фундамента тоже предусматривает выбор технологии и материала. Они будут зависеть от нескольких факторов, среди них следует выделить:

• тип эксплуатации здания;
• конструкция перекрытия/пола;
• высота цокольной части;
• уровень грунтовых вод.

Что касается первого фактора, то если здание используется для постоянного проживания, а отопление там круглогодичное, то под подошвой почва не будет промерзать, поэтому отсыпку можно осуществить даже глиной, которая может вспучиваться в процессе промерзания

Важно учитывать еще и конструкцию перекрытия, а также пола. Если проект предусматривает перекрытие, устроенное по балкам, то засыпку лучше всего осуществить глиной. Обратная засыпка фундамента песком изнутри осуществляется при плавающих полах, устроенных по грунту

Песок необходим будет для выравнивания основания, а укладывается он 10-см слоем

Обратная засыпка фундамента песком изнутри осуществляется при плавающих полах, устроенных по грунту. Песок необходим будет для выравнивания основания, а укладывается он 10-см слоем.

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ – наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.

Зачем выполнять обратную засыпку фундамента

Обратная засыпка фундамента землей – эта технологическая операция, обязательная для объектов, фундамент которых устанавливался в траншее или котловане.

Существует специальная технология выполнения работ по засыпке пазух фундамента, которая регламентируется нормами СНиП «Земляные сооружения, основания и фундаменты».

Как правильно засыпать фундамент построенного дома, какие бывают виды засыпки – постараемся разобраться в этой статье.

Сроки начала работ по обратной засыпке пазух

После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.

Фундамент с обратной засыпкой

Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.

Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.

Заполнение грунтом пазух фундаментов производится после выполнения комплекса монтажных работ по укладке плит перекрытий и гидроизоляционных работ.

Грунт для засыпки: требования к материалу

Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована.

Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента.

По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.

Использование для подсыпки фундамента дома ранее выбранного из траншей грунта, позволяет значительно сэкономить средства на вывоз грунта со строительной площадки. Использование песчаных смесей или гравия для проведения работ по заполнению пазух  не рекомендуется, но существует одно исключение – очень узкие щели разрешается заполнять гравийно-песчаной смесью, а не землей.

Обратная засыпка песком

Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.

Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой

Почему важна влажность грунта

Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована. Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.

Почва естественной влажности

Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.

Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.

Исследования для подсчетов объема

При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.

Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Требования к откосам

Откосы не должны осыпаться и должны быть безопасными для рабочих

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Дополнительные моменты

На практике при выполнении работ по устройству котлованов присутствуют специфические операции, которые нужно учитывать. Подробнее о том, как расчитать объем котлована в специальной программе, смотрите в этом видео:

Ими являются следующие обстоятельства:

• рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты;
• траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков;
• для повышения несущей способности трубы на 30 – 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°;
• размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

• http://stroydocs.com/calc/e_ground_works
• https://general-smeta.ru/stati/opredelenie-ob-jomov-rabot/1577-podschjot-ob-jomov-zemlyanykh-rabot.html
• https://all-calc.com/stroitelstvo/snaruzhi-doma/393-transheya-kanava
• https://kakfundament.ru/kotlovan/obem-kotlovana

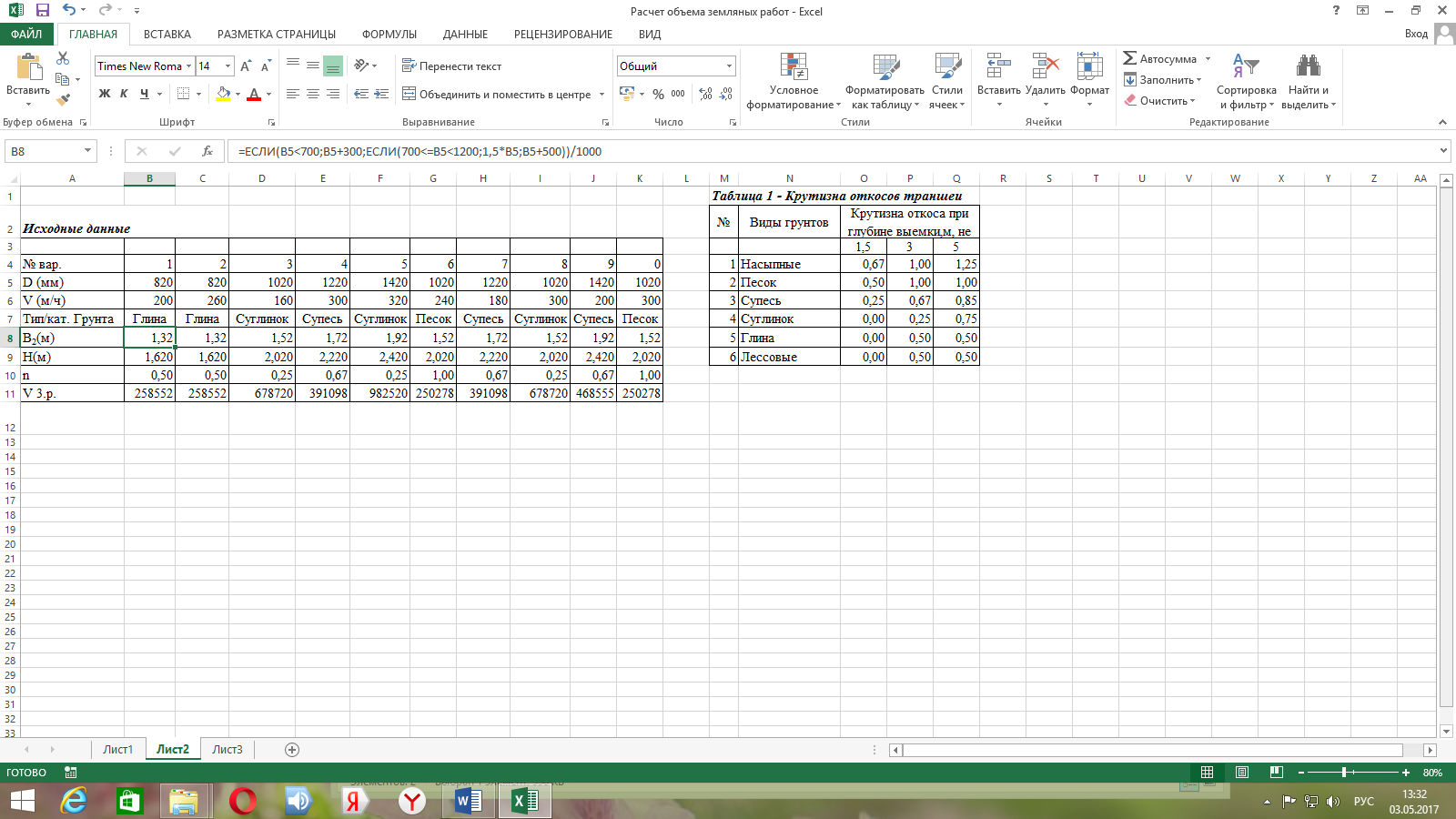

Расчет объема траншеи

Для подсчета объемов земляных работ потребуются следующие значения:

• Длина – зависит от назначения траншеи.
• Ширина. Этот параметр измеряют внизу и наверху, если делается расширение ближе к поверхности. В последнем случае говорят о траншее с откосами и используют формулы, позволяющие учесть эту особенность.

Определить ширину и длину траншеи для вычисления ее объема можно самостоятельно с помощью специальных формул. Зачастую особая точность в этом процессе не нужна. Но если необходимость в точных расчетах присутствует, удобно пользоваться строительными калькуляторами. Достаточно указать известные данные: длину и ширину траншеи у поверхности, длину и ширину по дну, глубину выемки.

Без откосов

Проще всего подсчитать объем траншеи без откосов, вырытой на ровной местности. Но условия, в которых возможна подготовка такой выемки, ограничены. Ее роют зимой, когда грунт заморожен и не обваливается или когда стенки траншеи фиксируют с помощью механических креплений. Для расчета объема траншеи нужно знать длину, ширину и глубину выемки, которые обозначаются так:

Объем траншеи вычисляется по формуле V=a×H×L, т.е. если ширина траншеи равна 1 м, глубина – 1,5 м, а длина 12 м, то V=1×1,5×12=18 м³.

Другой вариант траншеи – с вертикальными стенками и перепадом высот. В этом случае необходимо знать помимо ширины и длины глубину траншеи – H1 и глубину траншеи H2.

Формула для вычисления объема следующая: V=a×(H1+H2)/2×L.

Пусть H1=1,3 м, H2=1,6 м, a=1 м, L=12 м, тогда V=1×(1,3+1,6)/2×12=17,4 м³.

С откосами

Для расчета объема траншеи с откосами используются формулы, учитывающие ширину верха и основания, а также тип почвы. В формулах далее:

• L – длина траншеи, м;
• H – глубина траншеи, м;
• a1 – ширина основания, м;
• a2 – ширина верха, м.

От типа почвы зависит коэффициент (m), который подставляется в формулу, поскольку ширина верха траншеи определяется этим параметром. В таблице представлены коэффициенты для разных грунтов.

Что учитывается при составлении сметы на земляные работы

• Вид и параметры проектируемого объекта, а также величина фундамента – будет котлован или ров располагаться на всей площади основания либо только отдельных частей строения.
• Способ выполнения работ – ручной или с применением механизмов, либо комплексный метод.
• Виды используемых машин (при механизированных работах).
• Как будет перемещаться груз – земляные массы могут быть сваленными на край котлована/рва или погружаться на автотранспорт для вывоза. В последнем случае учитывается расстояние, на которое отвозится грунт.
• Будет ли проводиться крепление стенок траншей/котлованов.
• Наличие подземных вод и близко расположенных наземных водоемов требует выполнение водоотлива в процессе производства земляных работ.
• Характеристики грунта, от чего зависят методы работы и их сложность.

Сроки исполнения задачи приятно удивят клиента. Стоимость проведения работ также демократична (от 12 000 рублей за 10 соток). Получить подробную консультацию и оформить заявку можно по телефону +7-495-777-65-35 или WhatsApp..
