Обратный клапан для вентиляции: устройство, типы, установка

Установка рычага в зависимости от пространственного расположения клапана

1) Ось вращения заслонки горизонтальна, воздуховод горизонтальный.Натяжка пружины не должна препятствовать возврату заслонки в исходное положение.

2) Ось вращения заслонки вертикальна.Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

3) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток снизу. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

4) Ось вращения заслонки горизонтальна, воздуховод вертикальный, поток сверху. Натяжка пружины должна обеспечивать возврат заслонки в исходное положение.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.


Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

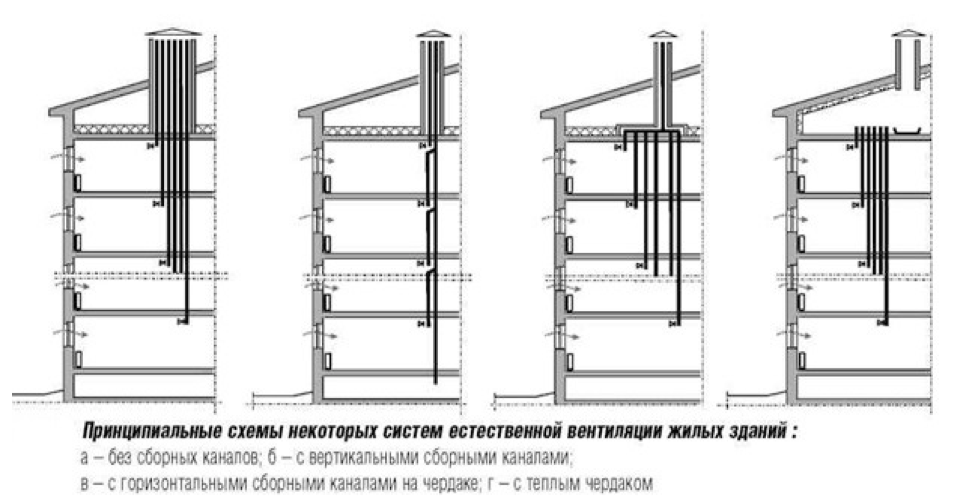

Обратный клапан для естественной вентиляции

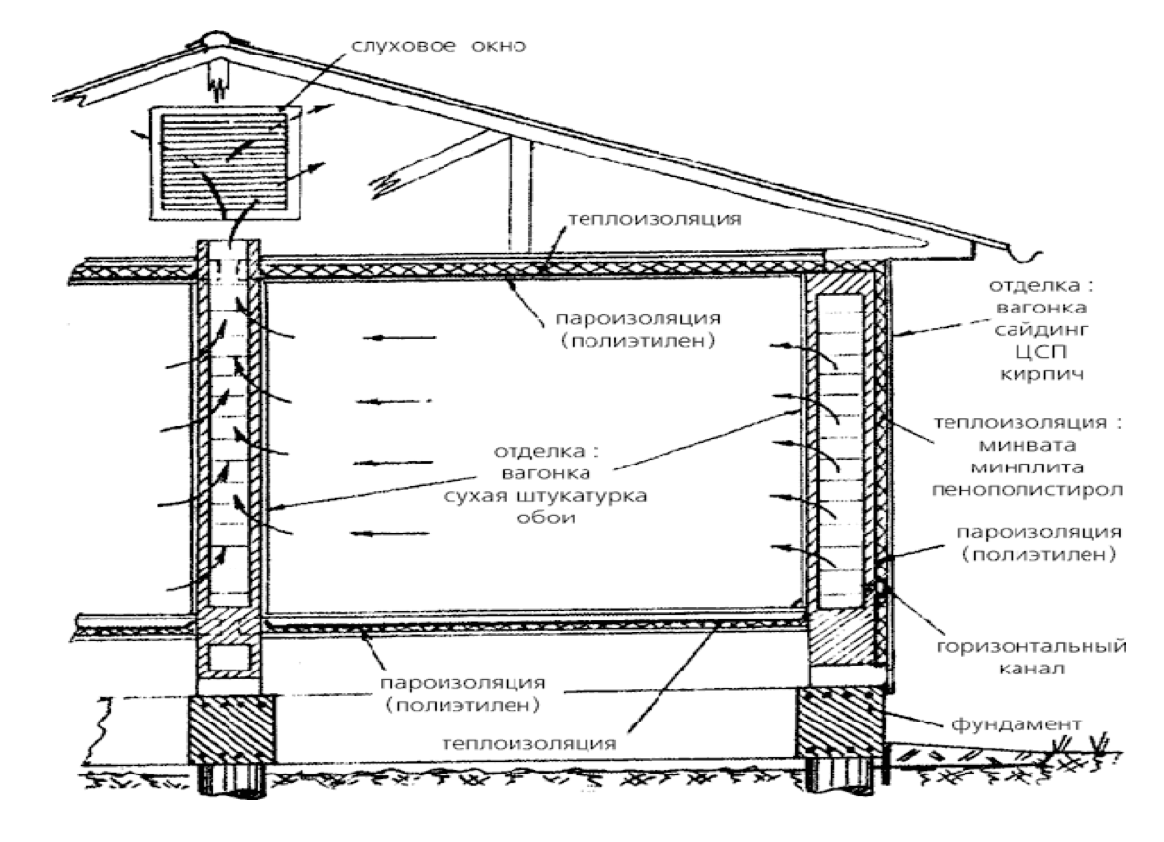

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Обратная тяга: причины и особенности возникновения

Обустроенный и правильно установленный своими руками обратный клапан для вентиляции поможет избежать поступления грязного воздуха из шахты воздухоотвода в дом.

Такое явление нередко наблюдается в старых домах, кроме того существует целый комплекс причин, которые вызывают возникновение неприятного эффекта, к ним относятся:

  • уменьшение или перекрытие воздушного потока из приточной системы вентилирования;
  • постепенное и полное засорение выводных отверстий в комплексе естественного воздухообмена;
  • выход из строя механических элементов и узлов оборудования принудительной вентиляции;
  • увеличение общеобменных процессов в результате множественного врезания в вентшахту;
  • неправильное проектирование и распределение по дому или помещению точек воздухозабора.

Важно понимать, что даже при работоспособных и отрегулированных комплексах общеобменной и принудительной вентиляции может возникать обратная тяга

Это бывает при резких погодных изменениях, к такому состоянию при водит загрязнение или обледенение выводных каналов и нарушение общей архитектуры постройки.

Виды механических клапанов

Существует несколько разновидностей таких конструкций. Есть такие, которые предназначены для использования с вентиляционными решётками, а также с вентиляторами. Закрывающий механизм может использовать не только заслонку, но и клапан-бабочку или жалюзи.

другие виды обратного клапана

Одностворчатый гравитационного действия

В этом случае используется отрезок трубы. Внутри него на стержне закреплена пластина, которая может вращаться. Устройство установлено таким образом, что под действием гравитационных сил створка закрывает отверстие. При движении воздуха в нужную сторону створка будет приоткрываться, обеспечивая правильную работу вентиляции.

Открывание и закрывание отверстия обеспечивают двумя способами: при помощи смещения положения стержня к краю отверстия или при помощи использования грузика.

Двустворчатый с использованием пружин

Клапаны типа «бабочка» представляют собой два полукруга из металла или пластика. Они прикреплены к стержню, проходящему в центре трубы. Если ветер дует в нужном направлении, то они складываются, в противоположном случае распрямляются, закрывая отверстие.

Жалюзи на вентиляционную решетку

Такой обратный клапан на воздуховод по виду напоминает жалюзи. Здесь используются узкие полоски, которые под действием гравитации опускаются и закрывают отверстие. Для каждой полоски имеется отдельное прямоугольное отверстие.

При правильном движении воздуха они приподнимаются и пропускают воздух. При противоположном — опускаются и закрывают отверстие.

Гибкая мембрана

Использование мембраны из гибкого материала даёт возможность открывать и закрывать отверстия без использования её поворота. Под воздействием движения воздуха в правильном направлении лепестки будут отгибаться, пропуская поток, при встречном — закроют отверстие.

Ход работ

Разберите клапан и наметьте места размещения основного отверстия и для креплений, используя пустой корпус.

По разметке сделайте в стене отверстие с легким уклоном на наружную стену дома во избежание скопления попавшей воды. Также сделайте отверстия под дюбели в намеченных местах крепления устройства.

Трубку примерьте по длине (лишнее обрежьте) и обязательно обмотайте изоляцией. Труба вставляется в сквозное отверстие и выравнивается с внешней стороной стены, а внутренний край может выступать чуть меньше 10 мм. Зазор между стеной и клапаном заполняют монтажной пеной.

Вставьте заслонку для регулирования воздушного потока, звукопоглощающий и пылеулавливающий фильтры, которыми укомплектован клапан. Затем установите мембрану, которая не позволит воздушному потоку выходить в сторону подачи воздуха.

Прижав уплотнитель, закрепите дюбелями и саморезами внутренний корпус и декоративную крышку с ручкой регулятора подачи воздуха (оголовок). При правильном монтаже вентиляционного клапана ручка будет легко поворачиваться и открывать заслонку.

Закройте отверстие снаружи внешней защитной решеткой, прикрепив ее при помощи клея или саморезов.

Клапан готов!

Аналогично можно изготовить самодельный клапан, а если требуется усиленный воздухообмен, можно дополнительно установить в него вентилятор.

Коротко о главном

Обратный клапан защищает от возвращения запахов из вытяжки. Основных вида 4: одностворчатый и двустворчатый, «жалюзи» и с мембраной. Также есть различия по форме. Самые распространённые – прямоугольник и цилиндр. Можно выбрать модели с ручным или автоматическим управлением.

Есть несколько способов установки клапана: монтаж на естественную вентиляцию, принудительную и гибридную. В первом случае потребуется усилитель – вентилятор – чтобы воздействовать на лопасти. Во втором – фильтр монтируют внутрь воздуховода. Но самый распространённый – это установка в смешанную систему. Это нужно для того, чтобы при включении вытяжки, воздух не выходил через шахту естественной вентиляции.

Особенности конструкции различных типов клапанов

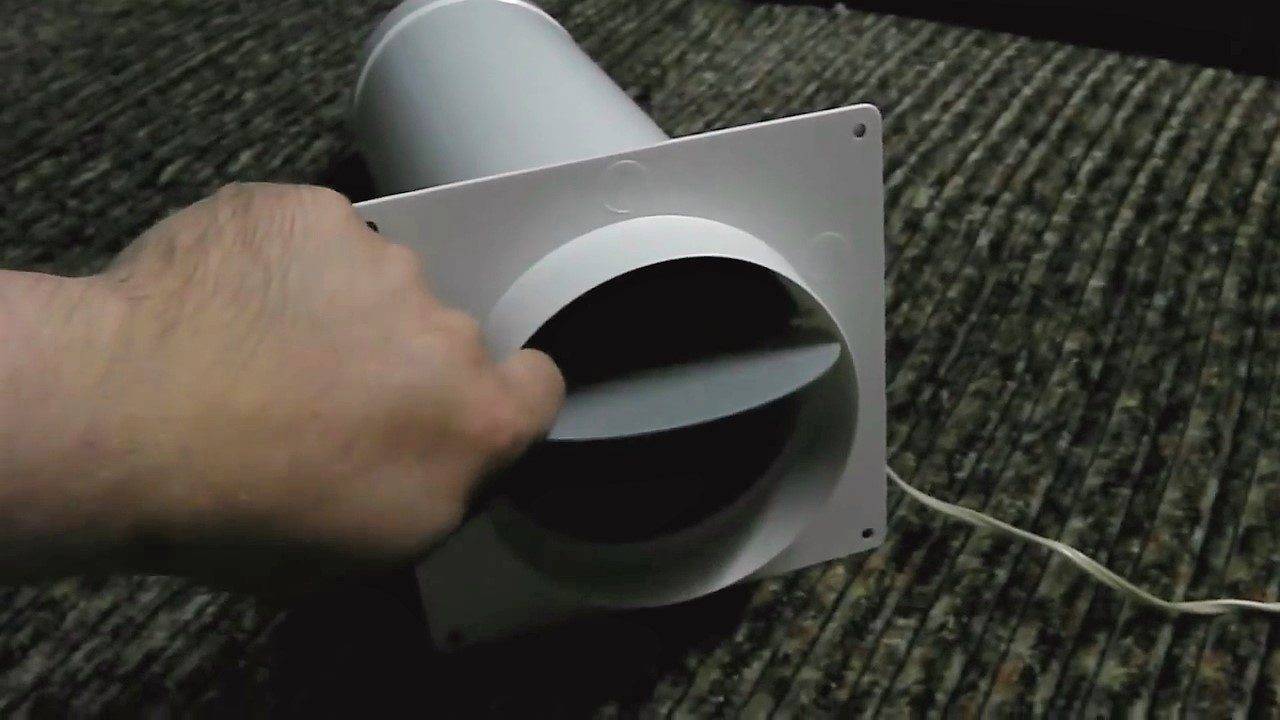

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Конструктивное исполнение обратного клапана

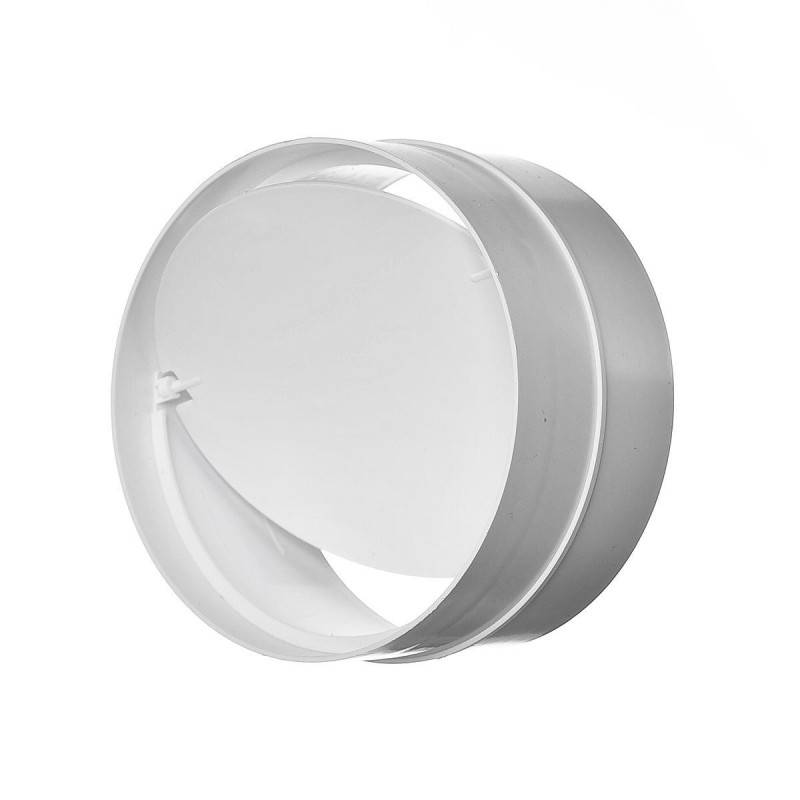

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Как установить клапан обратный на вентиляцию?

Сначала необходимо сформироваться с количеством клапанов, которые мы станем ставить.

Если система забора воздуха примитивная

Итак, если у вас только одно место воздухозабора, и он дальше поступает в шахту, то устранить обратную тягу можно с помощью одного клапана в данной системе.

Если система забора воздуха трудная

Если система вентиляции

трудная и подразумевает пару отверстий вытяжек для проветривания, то необходимо использовать правило, которое изменяет кол-во и размещение обратных клапанов.

  • Первое, клапан ставится на любую ветку, которая соединяет воздухозабор и главную магистраль. Это необходимо для того, дабы воздушные потоки не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
  • Второе. Клапан обратный следует устанавливать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не нужно делать, но по опыту и практика, наличие клапана в аналогичных местах в первую очередь.

Обратный клапан

необходимо ставить в легкодоступных местах, дабы можно было его удобно и быстро обслужить и очистить.

Сейчас изготовители вентиляторов и вытяжек уже предполагают в собственных конструкциях обратные клапаны. Благодаря этому монтаж добавочных клапанов нерационален.

Монтаж клапана обратного типа с улицы

прост, приобретаем клапан Если учитывать форму и размер отверстия, прикладуем его и размечаем места под высверливания. Сверлим, прикладуем и крепим, заранее промазав края клапана герметиками.

Нужно сказать, что для улиц прекраснее всего приобретать клапана с элементами из металла. Если ни с того ни с сего на них появится лед их легко можно механически отчистить, а пластик вполне возможно поломается.

Монтаж клапана обратного типа в середине помещения

Если вы монтируете накладной обратный

клапан перед вентилятором в середине помещения, то процесс похож с описанием выше.

А если вам необходимо провести монтаж клапана обратного типа в середине шахты вентиляции, то вам понадобится сделать снос вентиляционного устройства.

  1. Собираем клапан обратный в середину корпуса камеры вентиляции и выполняем разметку для крепежа.
  2. Потом достаем сам корпус и просверливаем отверстия в размеченных местах.
  3. Потом устанавливаем корпус на место и размечаем отверстия на кирпичных или стенках колодца сделанных из бетона.
  4. Сверлим шлямбуром отверстия в бетоне.
  5. После устанавливаем дюбеля, и собираем всю конструкцию вместе, все тщательно скрепляем, смотрим, дабы не было щелей между клапаном и корпусом.
  6. Если щели присутствуют, то их необходимо обработать герметикам на основе силикона.
  7. После этого устанавливаем вентилятор.

Сейчас вы можете не бояться о проникновении лишних ароматов в ваше помещение.

В заключение нужно упомянуть, что сейчас на рынке есть очень большой ассортимент моделей, габаритов и форм обратных клапанов для проветривания.

Однако следует знать, что приобретать следует у добросовестных изготовителей и вот тогда вы получите приспособление с соответствующими качествами и гарантией качества.

Виды обратных клапанов, его устройство и принцип работы

Устройство обратного клапана простое. Есть седло с некоторым заужением и запорный элемент. При «правильном» потоке, запорный элемент оттесняется от узкого места. Как только направление меняется, он прижимается к седлу, перекрывая проход. На корпусе, кстати, должна быть стрелка, которая указывает «правильное» направление движения воды.

Как устроен и как работает обратный клапан на воду

В основном, обратные клапаны различают по типу запорного элемента. Он может быть:

  • шарового типа (шариковые);
  • тарельчатого;
  • дискового;
  • лепесткового или двустворчатого.

В шаровом кране шарик находится «в свободном плавании». Он ничем не крепится, переносится водой. Вполне надежная система. Вот только он не всегда достаточно плотно перекрывает седло, так что применяется довольно редко.

Виды обратных клапанов на воду

Тарельчатые могут быть подъемные или поворотные. Поворотные, также как и шариковые, открываются и закрываются под воздействием потока воды.  Подъемные имеют подпружиненный шток. В «нормальном положении» проход закрыт, когда появляется напор воды, он отжимает пружину, оттесняя запорный элемент вверх.

Самый распространенный в домашних системах водоснабжения — дисковый обратный клапан. Отличается тем, что арматура этого типа может иметь небольшие размеры. А конструкция проста и надежна. Запорный диск ставится поперек потока, пружиной он прижимается к седлу. Вода отжимает пружину, освобождая себе путь.

Обратный клапан — это устройство для предотвращения обратного движения транспортируемой среды

Есть еще двустворчатый клапан для воды. Его запорный элемент состоит из двух половинок диска (лепестков), которые закреплены на оси. Отсюда еще одно название этой модели — лепестковый. Пружинами они удерживаются в закрытом состоянии. Поступающая в водопровод вода отжимает их назад, складывая и прижимая друг к другу. Этот тип оказывает наименьшее гидравлическое сопротивление. В некоторых случаях (при большой протяженности всасывающей линии) это может быть важным.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

Тип подключения

Запорное устройство может монтироваться одним из следующих способов:

  1. При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
  2. При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
  3. При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
  4. При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
