Виды обрешеток
На какие стены можно настраивать каркас? Ответ однозначен — на любые. Будь то ветхое дерево, бетон, кирпич или оцилиндрованное бревно, каркасные конструкции будут прочным основанием сайдингу. Поставим иной вопрос, какие типы обрешеток существуют и куда их лучше монтировать.
Существует два типа решеток под облицовку — деревянные и металлические.

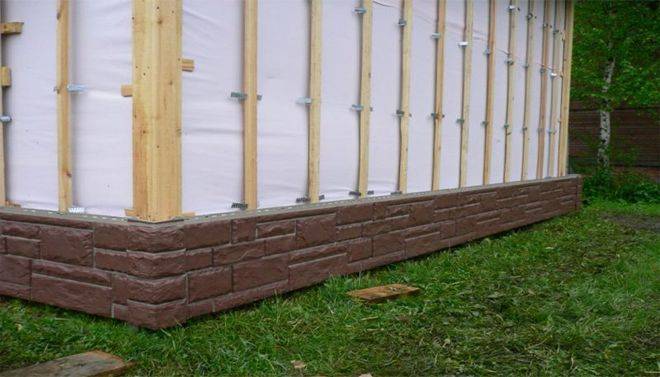

Деревянный каркас под облицовку фасада
Деревянная решетка, вне всякого сомнения, дешевле металлической. А ее монтаж проще в несколько раз. На некоторых сайтах даже советуют использовать любые остатки дерева — балки, доски, планки, которые можно найти на приусадебном участке. В принципе, это возможно, но такой строительный материал не отвечает никаким требованиям безопасности. Подгнившие, сучковатые доски, пораженные небольшими синими пятнами порчи, не только плохо будут держать панели, но от них начнут страдать и облицовка, и стены дома. Материал под основание должен отвечать следующим требованиям:
- Влажность досок не должна превышать 15%;
- Доска обязана быть ровной и однотипной, тогда можно правильно просчитать монтаж отделочных деталей;
- Нечего и говорить, что от гниения (синие пятна), работы древесных насекомых или плесени на дереве не должно быть и следа. Материал, который долгое время лежит в сарае, обычно деформирован и имеет отслаивающуюся поверхность.
- Дерево необходимо покрыть антисептиком и другими составами, предохраняющими поверхность от разрушения. Никогда не занимайтесь работами с деревом в дождливую погоду. Не забывайте, что сайдинговые покрытия могут служить десятилетиями.
Деревянные каркасы хороши для отделки ветхих строений или деревянных домов. Часто применяют дерево под виниловый сайдинг. Сечение брусков должно быть от 30х40, до 50х60. Если необходим больший зазор между стеной и отделкой, то используют бруски толщиной 50х75 или 50х100. Для установки утеплителя может быть использована рейка 50х25.

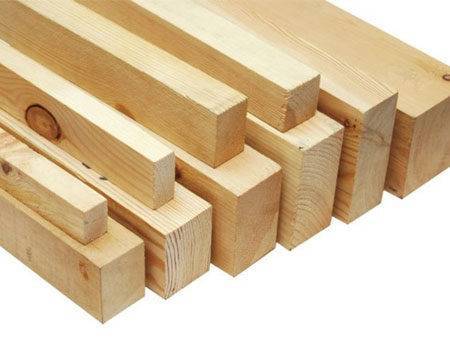

Пиломатериалы для каркаса
Металлическая решетка для сайдинга
Этот тип каркаса конструируется из металлического оцинкованного профиля, который предназначен для фасадных работ. Не стоит использовать профиль для гипсокартона, хотя под облицовку винилом вполне можно применить и этот материал. Главное, чтобы металл был оцинкованным, а иначе он начнет ржаветь и испортит внешний вид фасада. К виниловому сайдингу иногда прилагается вся конструкция, либо ее можно приобрести в соседнем отделе — задайте вопрос продавцу.
Все виды профиля на рынке стандартизированы, а потому ошибиться в выборе трудно. Специалисты советуют выбрать СD-60. Не используйте изделия сечением 40х40 и 50х50, так как они не имеют достаточного уровня жесткости для монтажа сайдинга. Конфигурация снабжена ребрами с вдавленными краями для повышения механической прочности.
Толщина металла должна составлять от 0,4 до 0,5 мм. В случае сомнений или отсутствия опыта определения толщины «на глаз» используйте микрометр.
Металлический профиль с ребрами жесткости
Обрешетка под вентилируемые фасады
Монтаж обрешетки под сайдинг из металлопрофиля может быть выполнен двумя способами:
- Для крепления на голую стену.
- Для вентилируемого фасада.
Первый вариант все больше уходит в прошлое. Вентилируемые фасады в силу своих преимуществ выбираются большим числом хозяев.
Существует два вида систем креплений для фасадов вентилируемого типа.
L-образные подвесные системы
Включают в себя оцинкованные металлопрофили и кронштейны. Элементы L-образной формы скрепляются между собой болтовыми соединениями.
Конструктивные особенности системы в том, что профили крепятся к стенке на выдвижных кронштейнах и могут располагаться в 38см от ее поверхности.
Именно с помощью таких систем производят выравнивание «заваленных» фасадов.
Крепление кронштейнов производится на анкерные дюбеля через паронитовую прокладку. Она необходимо, чтобы предотвратить коррозию металла.
U-образные системы
Здесь используются П-образные профили и L-образные кронштейны, имеющие по два ребра жесткости.
Профили зажимаются кронштейнами с двух сторон. Скрепляются элементы при помощи саморезов. Планку, поддерживающую кронштейны, крепят к стенке анкерными дюбелями. Фиксация на поверхности также осуществляется через паронитовые прокладки. Это способ крепежа более сложен в сравнении с предыдущим.
Монтаж деревянной обрешетки под сайдинг
Деревянная обрешетка монтируется под сайдинг достаточно просто. Главное – подобрать качественный брус и четко следовать алгоритму крепления. Также следует учесть несколько нюансов – наличие дефектов на стенах, необходимость утепления и пр.
Необходимый инструмент
Прежде всего вы должны подготовить все необходимые материалы и приспособления, правильно произвести расчет крепежных элементов, а также реек для каркаса. Для монтажа потребуется:
- карандаш или маркер для выставления отметок;
- уровень и веревка для определения отклонений и выравнивания элементов обрешетки;
- рулетка для измерения расстояния между отдельными деталями на стене дома;
- лобзик или ножовка для подготовки бруса необходимого размера;
- дрель, шуруповерт, молоток для подготовки отверстий и крепления бруса;
- перчатки для защиты рук.
Инструмент для монтажа
Имея под рукой все необходимое, необходимо воспользоваться пошаговыми инструкциями для монтажа.
Расчёт материала и разметка под каркас
Все виды обрешеток требуют осуществления тщательной разметки, а также правильного расчета необходимого материала. Для этого потребуется учесть:
- какие используются фасадные панели, их тип и размеры;
- потребность в укладке теплоизоляционного слоя;
- высота стен здания;
- количество окон и дверей;
- наличие фронтона и его размеры.
Разметка
Выбор и количество материалов будут зависеть от выбранного утеплителя, а также необходимого расстояния между рейками
Также важно просчитать нужное количество метизов. Обычно на 40 см длины бруса требуется 1 крепежный элемент
Как правильно выставить деревянный каркас под сайдинг
Перед тем как сделать деревянную обрешетку под сайдинг, следует провести подготовительные процедуры, убрать все выступающие детали.
Следующая схема наглядно иллюстрирует, как правильно сделать каркас из деревянного бруса:
- Необходимо закрепить горизонтальную рейку, которая будет основой. Ее удаленность от стены зависит от толщины используемого теплоизоляционного материала.
- Далее монтируется утеплитель и фиксируется с помощью дополнительных крепежей;
- Обеспечивается гидробарьер с помощью специальной мембраны;
- После этого выставляются вертикальные опорные планки, к которым и будет крепиться каркас.
Обустройство каркаса
Обрешетка под сайдинг делается своими руками достаточно быстро, главным нюансом является разметка и ровное выставление всех элементов, чтобы исключить в дальнейшем деформации и получить идеальный внешний эффект.
Виды обрешетки под сайдинг
Каждый из вариантов конструкции обладает своими плюсами и минусами, которые нужно учитывать при принятии решения.
Деревянная
Наиболее предпочтительна для укладки на бревенчатые и каркасные дома, особенно при использовании деревянного сайдинга.
Деревянная обрешетка
Основные преимущества такой разновидности:
- Доступность. Для работы применяется неструганный брус, продающийся во всех строительных магазинах.
- Быстрота монтажа. Стойки можно крепить непосредственно к основанию, что не требует применения подвесов.
Недостатки:
- Древесина нуждается в специальной обработке защитными составами.
- Рейки должны быть хорошо просушены, иначе они деформируются.
- Температурное расширение. Для монтажа используются детали из хвойных пород, изменяющих структуру при воздействии температуры.
- Гниение и повреждение насекомыми. Обработка по прошествии времени теряет свойства, что влечет за собой проблемы.
Таким образом, брус следует использовать осторожно и только после полного цикла подготовки
Металлическая
Применяется для работ с поверхностями из кирпича и газобетона. Хорошо подходит при укладке панелей из винила и оцинкованной стали, поскольку расширение обшивки и обрешетки в этом случае совпадает.
Каркас из металлопрофиля
Профиль для сайдинга из металла имеет ряд достоинств:
- Возможность выравнивания серьезных искривлений за счет системы подвесов.
- Наибольшая надежность. Крепеж выполняется саморезами и дюбелями, добавление перемычек обеспечивает устойчивость.
Проблемы с этим материалом могут быть следующие:
- Металлокаркас подвержен коррозии, возникающей из-за нарушения технологии монтажа.
- Некачественные профили деформируются при высокой температуре.
- Продукция может стоить дороже, чем деревянный брус.
Виды обрешетки под сайдинг
Каждый из вариантов конструкции обладает своими плюсами и минусами, которые нужно учитывать при принятии решения.
Деревянная
Наиболее предпочтительна для укладки на бревенчатые и каркасные дома, особенно при использовании деревянного сайдинга.
Деревянная обрешетка
Основные преимущества такой разновидности:
- Доступность. Для работы применяется неструганный брус, продающийся во всех строительных магазинах.
- Быстрота монтажа. Стойки можно крепить непосредственно к основанию, что не требует применения подвесов.
Недостатки:
- Древесина нуждается в специальной обработке защитными составами.
- Рейки должны быть хорошо просушены, иначе они деформируются.
- Температурное расширение. Для монтажа используются детали из хвойных пород, изменяющих структуру при воздействии температуры.
- Гниение и повреждение насекомыми. Обработка по прошествии времени теряет свойства, что влечет за собой проблемы.
Таким образом, брус следует использовать осторожно и только после полного цикла подготовки
Металлическая
Применяется для работ с поверхностями из кирпича и газобетона. Хорошо подходит при укладке панелей из винила и оцинкованной стали, поскольку расширение обшивки и обрешетки в этом случае совпадает.
Каркас из металлопрофиля
Профиль для сайдинга из металла имеет ряд достоинств:
- Возможность выравнивания серьезных искривлений за счет системы подвесов.
- Наибольшая надежность. Крепеж выполняется саморезами и дюбелями, добавление перемычек обеспечивает устойчивость.
Проблемы с этим материалом могут быть следующие:
- Металлокаркас подвержен коррозии, возникающей из-за нарушения технологии монтажа.
- Некачественные профили деформируются при высокой температуре.
- Продукция может стоить дороже, чем деревянный брус.
Монтаж сайдинга своими руками
Их расход при отделке дома сайдингом рассчитывается исходя из шага между этими метизами на планках в 30 см. Крепеж в деревянную рейку или металлический профиль каркаса должен входить минимум на 20 мм. При этом между его шляпкой и ПВХ вагонкой следует оставлять пространство в 1 мм. Если этого не сделать, то виниловая обшивка дома при изменении температуры на улице покоробится и пойдет волнами.
Сбор обрешетки для облицовки дома сайдингом
Обрешетка делается вертикальной либо горизонтальной с расстоянием меж реек (профилей) 30–40 см. Эти направляющие необходимо располагать поперек основных виниловых планок. А вот поперечных перекладин между ними не должно быть по определению. Своими руками обшивать дом сайдингом надо так, чтобы под панелями оставалось пространство для естественной циркуляции воздуха.
Для надежности крепления облицовки из ПВХ вокруг проемов и вдоль углов строения устанавливаются дополнительные несущие рейки. Также они нужны в местах навешивания на стены светильников и водостоков. Требуется надежно закрепить не только фасадные панели для наружной отделки дома, но и различные декоративные элементы на них.
Обрешётка дома
Установка стартовой планки
Первой на стенах закрепляется стартовая планка. Для этого вокруг дома на гвоздиках по уровню натягивается веревка на высоте 3-4 см от нижнего края монтируемой обшивки. Стартовые профиля крепятся по периметру здания не встык, а с промежутками в 5–6 мм на случай их температурного расширения.
Установка отлива и стартовой планки. Отливы устанавливают от угла дома. Стартовый профиль монтируется на 30-40 мм выше планки отлива.
Установка внутренних и внешних углов
Далее крепятся внешние и внутренние уголки, устанавливаемые на стыках двух стен. Нижний их край должен располагаться чуть ниже стартовой планки, уже закрепленной на дом. Первый саморез вкручивается в самое верхнее отверстие для крепежей, чтобы угол повис на нем.
Внешние и внутренние углы устанавливаются так, чтобы нижний край был на 4-6 мм ниже стартового профиля, а верхняя часть на 1-3 мм ниже соффита или карниза
Затем уголок выравнивается строго вертикально. Остальные саморезы вниз по планке с шагом 30 см вворачиваются уже посредине отверстий и не до упора. Только так ПВХ обшивка дома сможет «дышать» и не деформируется.
Наращивание угловых элементов производится внахлест. У верхней планки снизу на 25 мм подрезаются внутренние боковые края. На нижний уголок она заводится на 20 мм, что оставляет для температурного расширения зазор 5 мм.
Установка планок на дверные и оконные проемы
Следующий этап – обшивка проемов дома под окна и двери наличником. Чтобы все в итоге получилось красиво, здесь придется потрудиться. В верхних горизонтальных J-профилях придется сделать надрезы в боках с отгибом отрезанной части панели, а в нижних выполнить угловой под 45 градусов срез.
Подрезаем околооконный профиль
Вертикальные планки сверху обрезаются «под углом», а снизу выкраиваются с аналогичным отгибом в боку. Цель всех этих манипуляций – не просто обшить красиво дом сайдингом, а состыковать наличники так, чтобы нигде в стыки не могла просочиться вода.
Устанавливаем основные панели
С основными планками все гораздо проще. Первую из них надо лишь вставить в стартовый профиль, а после зафиксировать на обрешетке. Остальные пойдут одна за другой. Именно простота установки основных панелей позволяет отделать дом сайдингом своими руками буквально за день.
В случае недостатка длины сайдинга стыкуем несколько планок через H-профиль. Для этого не забываем заранее установить и закрепить соединительный H-профиль. Расстояния снизу и сверху такие же как и у внешнего или внутреннего угла
Монтаж начинается от стартового профиля и заканчивается финишным профилем или молдингом
Не забываем сделать «зацепы» в верхней части панели
К верхней кромке ветровой доски крепится финишная планка на аналогичные с молдингом «зацепы»
Соффиты устанавливаются между молдингом и J-фаской
Закреплять планки следует с середины к краям, размещая саморезы строго посередке отверстий на кромке. Завершающий штрих виниловой облицовки домов – монтаж финишной панели с вставк в нее самой верхней основной ПВХ-рейки.
Монтаж металлического профиля
Монтаж металлической обрешетки производится в следующем порядке:
- На поверхности стены производится разметка осей планок с необходимым для установки утеплителя шагом.
- По осям разметки устанавливаются П-образные подвесы.
- Производится монтаж нижней и верхней полос. Они будут определять плоскость всей обрешетки, поэтому их положение должно соответствовать назначению.
- Между крайними полосами натягиваются контрольные шнуры (минимум два), по которым будет настраиваться положение промежуточных планок.
- Поочередно устанавливаются промежуточные планки, положение контролируется по натянутым шнурам. Постоянно контролируется наличие плоскости, если обнаруживаются изменения, следует сразу произвести необходимые исправления.
- После полной установки первичной обрешетки, утеплителя и гидроизоляции, производится установка контробрешетки.
- Вертикальные планки (толщина не менее 40 мм) устанавливаются с шагом, равным ширине панели (или немного больше, обычно — 30-40 см).
- Все оконные или дверные проемы также должны быть оформлены обрешеткой и утеплителем, если имеется большая глубина откоса.
Металлическая обрешетка очень удобна для настройки, поскольку позволяет менять расстояние от направляющей до стены в данном месте. Необходимо следить, чтобы оно не получилось меньше толщины утеплителя, что сделает невозможной правильную установку контробрешетки.
Монтаж металлической обрешетки
Монтаж каркаса
Одним из распространенных способов монтажа каркаса является следующий.
Крепление подвесов с помощью дюбелей или саморезов. На один несущий профиль требуется не менее трех креплений. Верхняя и нижняя опоры отступают от концов стоек на 15-20 см.
Монтаж верхнего и нижнего направляющих профилей ПН 28х27
Важно установить их по уровню строго горизонтально. От правильной установки нижнего профиля зависит расположение сайдинга
От отмостки делается отступ на 2-3 см. Для пучинистого грунта расстояние увеличивается. Под несущий профиль обеспечивается свободный ход на 0,5 см.
Прежде всего размещаются несущие стойки на углах дома. Для этого профиль ПП 60х27 делается сдвоенным, посредством соединения планок под прямым углом саморезами.
Несущий профиль отрезается до необходимой длины или наращивается с помощью соединения, закрепленного саморезами. Чтобы не ослабить каркас в этих местах, планки размещаются с последовательным чередованием соединения сверху и снизу.
Вертикальные стойки заводятся в направляющие и крепятся подвесами, с охватыванием «усами» с двух сторон. Прежде производится фиксация их саморезами в верхней и нижней направляющих, установка по уровню, а затем крепление к подвесам. Для предотвращения скрипа при ветровых нагрузках на каркас под каждый торец устанавливаются пластиковые вкладыши.
По периметру обшиваются все проемы. При необходимости стойки дополнительно крепятся поперечными профилями. Для этого можно применять обрезки, благодаря чему технология является безотходной. Самые короткие куски уходят для изготовления самодельных подвесов, которые мощнее фирменных.
Цоколь дома также обшивается сайдингом. Для свайного фундамента он выполняет функцию забирки, закрывая цоколь. Расстояние между горизонтальными профилями выбирается по размеру полотен облицовки, а зазор — от толщины утеплителя. Под вертикальные стыки элементов сайдинга делаются вертикальные поперечины из профиля.
Нужна ли обрешетка под сайдинг
Монтаж деревянного, винилового или металлического сайдинга начинается
с определения потребности в обрешетке.
Безусловно, крепление сайдинга может быть произведено
непосредственно на основание дома, т.е. без обрешетки. Но, только при условии,
если:
- основание ровное;
- площадь поверхности незначительная;
- есть возможность обеспечить вентиляционный зазор;
- под сайдинг не предусмотрена установка теплоизоляционного
материала.
Во всех остальных случаях, независимо от того, какой вид сайдинга
вы выбрали, установка каркаса необходима.
Информация и рекомендации, собранные в рамках этой статьи,
помогут сформировать четкое представление, как правильно сделать обрешетку под
сайдинг.
Полезно знать. Обрешетка нужна не только, чтобы прикрепить
листы сайдинга, но и обеспечить вентиляционный зазор, необходимый для обеспечения
отвода конденсата.
Установка обрешётки из дерева
В качестве основного материала деревянного каркаса выступает пиломатериал. Его размеры могут изменяться зависимо от потребностей. Если вы не планируете использовать утеплитель, за основу берутся брусья толщиной 5×5 см, высота любого каркаса зависит от высоты фасада от конца цоколя до точек соединения с крышей.
Если панели увесистые, толщина увеличивается до 5×7,5 см. В случае необходимости утепления, толщину так же, как и шаг между брусьями, рассчитывают исходя из размеров, которые имеет утепляющий материал.
Рейки необходимо закреплять ударными или пластиковыми дюбелями, с учётом плотности стены. На сделанный вертикальный каркас, необходимо устанавливать одну горизонтальную рейку в нижней части фасада с помощью дюбелей или саморезов, независимо от наклонности дома. Каркас под сайдинг необходимо защитить от влаги паронепроницаемой пленкой, благодаря которой весь пар исходит изнутри.
Элементы, из которых состоит деревянная обрешетка под сайдинг, устанавливаются с использованием показаний уровня. В случае неровности наружных стен используются кронштейны. На углах рейки каркаса размещают с отступом в 10 см минимум.
Внимание: на практике часто используются кронштейны из металла, для использования которых нужно больше консолей, чтобы конструкция была жестче
Виды и особенности обрешетки
Обрешетка под сайдинг подбирается с учетом экономической стороны вопроса, а также личных предпочтений владельца.
Каждый из этих типов имеет свои преимущества и недостатки.
Деревянная обрешетка
Чтобы каркас из деревянного бруса прослужил долго, следует учесть следующие моменты:
Оптимальным считается брус с сечением 50х50 мм, при этом возможны и другие параметры, в зависимости от размеров и типа используемых панелей.
Металлический каркас
Популярным, но более дорогостоящим считается вариант обустройства обрешетки из металла.
Крепление сайдинга на металлический профиль будет надежным только в том случае, если правильно будет подобран металлопрофиль:
Использовать обрешетку их металл можно практически для любых типов сооружений.
Подготовка стен под монтаж конструкции
Вокруг оконного проёма
Независимо от того, из чего будет изготовлена обрешетка – из дерева или металла – прежде всего, стоит подготовить сами стены. Для этого можно следовать простому алгоритму действий:
- демонтаж наличников с дверей и окона (удалить необходимо и прочие выступающие элементы);
- очищение стен от всех видов загрязнений, а также отслаивающихся слоев штукатурки;
- при наличии вагонки проверка ее на прочность закрепления (фиксируется саморезами);
- обработка антисептическими средствами, которые предотвратят развитие грибков и плесени.
Так, на подготовленные стены при помощи рулетки и мела наносят разметку (отбивочная нить годится только для нанесения разметки на очень ровные стены). Расстояние должно составлять от 40 до 60 см
Важно учитывать и атмосферные явления, например, при сильных ветрах шаг необходимо уменьшить. Стоит сразу же определиться с вариантом размещения профилей
Для вертикального крепления сайдинга устанавливают горизонтальную обрешетку, и наоборот.
Плюсы и минусы деревянной обрешетки
Деревянная обрешетка — традиционное решение, имеющее свои плюсы и минусы.
К достоинствам относятся:
- Доступность материала.
- Простота обработки.
- Невысокий вес материала, не создающий лишней нагрузки на стену.
- Возможность изготовления на заказ по любым размерам.
- Деревянные бруски не требуют дополнительного утепления, сами по себе являясь теплоизоляторами.
- Удобно крепить панели сайдинга.
Недостатки:
- Бруски не имеют идеально прямой поверхности, требуется коррекция.
- Есть опасность коробления или разворота винтом, что может изменить геометрию готовой обшивки.
- Древесина огнеопасна.
- Имеется опасность появления плесени, гнили или насекомых, требуется обработка антисептиками.
- Древесина активно реагирует на изменение влажности воздуха.
При всех недостатках, сторонников традиционного подхода к изготовлению обрешетки очень много. Объясняется это возможностью самостоятельного изготовления планок из любой наличествующей древесины при помощи ручной электропилы.
Деревянная обрешетка
Материал обрешетки
Обрешетка может быть деревянной или металлической.
Деревянная обрешетка
Для изготовления деревянной обрешетки может использоваться брус или доски из древесины любой породы Главное условие – дерево должно быть сухим. Если влажность древесины более 12%, то лучше ее подсушить, для избежания коробления.
Поперечные размеры деревянного профиля могут быть самими разными. Но лучший выбор – доска, по ширине равная длине двух смежных пазов крепления, плюс расстояние между ними. При таком варианте, гвоздь или саморез всегда будет располагаться в средней части прорези, что обеспечит температурный зазор перемещению панели.
Длина стоек должны быть равна высоте стены – для горизонтально ориентированных панелей, и ширине – для вертикально ориентированных.
При необходимости применения утеплителя, брус должен быть на 2–5 см выше толщины утеплителя
Обрешетка из металла
Металлическая обрешетка изготовляется из оцинкованных стальных профилей, применяемых при монтаже гипсокартона, но чуть мощнее.
Металлическую обрешетку можно собрать из стоечного ПП (CD) профиля.
При этом толщина металла должна быть не менее 0,5 мм. Стоечный профиль обязательно должен иметь ребра жесткости.
И обязательный элемент – прямой подвес, для монтажа стоечного профиля. Ими же обеспечивается выравнивание стоек по вертикали относительно плоскости стены.
Видео: виды профилей
Что лучше?
У каждого из видов обрешетки есть свои достоинства и недостатки.
К очевидным достоинствам деревянной обрешетки относится ее цена. Если стены дома деревянные, то появляется преимущество и в монтаже – он становится значительно проще. Однако возможность деформации бруса под воздействием влажности значительно ухудшают эксплуатационные характеристики деревянного каркаса. Также при определенных условиях дерево может загнить или быть подвержено атакам насекомых. Дерево желательно пропитывать противопожарным и биозащитным составом, что также влияет на конечную себестоимость работ.
С другой стороны, срок эксплуатации металлического каркаса гораздо больше. Он не гниет, не разрушается коррозией и насекомыми. Однако, монтаж его, как правило, значительно сложнее. К тому же крепить к нему сайдинг можно только саморезами, которые «цепляются» к стойке одним-двумя витками резьбы. В случае деревянного каркаса саморез полностью входит в толщу деревянного бруса, обеспечивая более надежное свое крепление.
