Правила обустройства свайного фундамента вокруг подвала

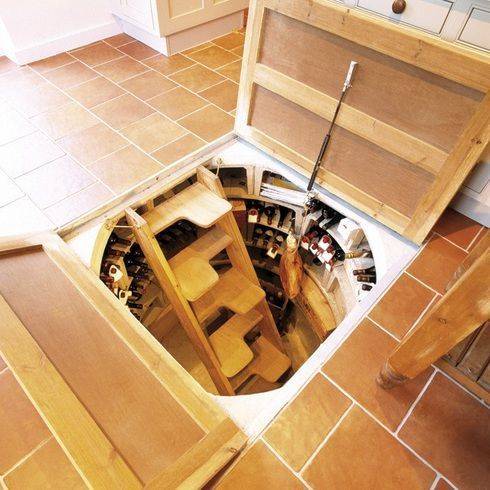

Внутреннее обустройство погреба

Необходимо определить, где будет расположен подвал – под частью дома или под всем сооружением. Чтобы было удобнее выводить вентиляционную систему, труба выводится за пределы дома ближе к стенам или углам конструкции.

Разметка

При разметке необходимо учесть толщину стен, чтобы размер погреба получился правильным. Обычно его размер 2*3*2 метра, где большее значение — ширина

Важно соблюсти равенство по диагонали помещения прямоугольной формы

Демонтаж стяжки

Трудозатраты на демонтаж стяжки зависят от её толщины. Если пол сделан довольно тонким слоем, то из необходимых инструментов понадобятся болгарка, перфоратор и диск по бетону.

По краям прямоугольника будущего погреба вырезаются швы болгаркой, а затем демонтируется внутренний периметр формы с использованием перфоратора. Если стяжка сделана с армированием и толстым слоем, то дойдя до прутов их нужно зачистить от пыли и срезать диском по металлу.

Котлован

Копать яму нужно на глубину подвала, который планируется сделать, добавив 30 сантиметров на перекрытие и отсыпку. Стены должны быть максимально ровными, чтобы уменьшить количеств бетона при их возведении. Дно выравнивается, отсыпается на 10 сантиметров шлаком, утрамбовывается и проливается для уплотнения.

Далее кладется плита из железобетона или асбестоцементные плиты. Стены и подошву нужно покрыть гидроизоляцией в два слоя, закрепив верхние слои на стыке с основанием дома газовой горелкой.

Опалубка

Опалубка может быть как съемной, так и не снимаемой.

В случае, когда опалубку планируют снимать, её делают из досок или щитов нужного размера. Делают короб прямоугольной формы, чуть меньше размера погреба, ставят на дно котлована. В углы ставят бруски квадратной формы для придания жесткости конструкции.

Если полы не забетонированы, можно уложить пруты арматуры, чтобы края выступали за каркас опалубки, и закрепить их винтами или гайками. Когда опалубка будет снята, концы отпиливают болгаркой, а та часть, что внутри бетона, выполнить функцию армирования.

Если делается неснимаемая опалубка, то распорками будут перемычки, которые ставят между стенками опалубки. При заливке бетона нужно постукивать по каркасу молотком, чтобы избежать образования пустот. В таком случае стена будет действительно монолитной.

Возводя стены нужно оставить пару отверстий для вентиляции, 20*20 сантиметров. Отступ от стен должен быть около 30 сантиметров, причем одно на полметра от пола, а второе — на полметра от потолка. Отверстия располагают в противоположных по диагонали углах.

Перекрытие

Бетонная стяжка снимается по всему периметру погреба, а балками двутавра заливается новое перекрытие. Балки крепят сваркой к закладным. Опалубкой будут листы УСБ, которые подложены под них. По вертикали крепление делается распорками, чаще раздвижными.

Заливка и монтаж перекрытий производится только после того, как стены окончательно просохнут. Как правило, это составляет период до 3 недель. Бетон должен настаиваться и набирать прочность в течение месяца. Съем опалубки делается через 2 недели.

Важно! Делая в доме подвал, необходимо подумать об отмостке снаружи. Такое обустройство не позволит дождевой и талой воде проникать в помещение по его стенам

Выполнение разметки будущего основания

Прежде чем приступать к разметке фундамента, необходимо подготовить площадку под строительство, для этого территорию убирают от мусора и снимают верхний слой почвы. Разметка фундамента выполняется таким же образом, как и разметка ленточного, однако с единственным отличием, это по периметру фундамента делаются углубления для свай.

• По углам будущего основания вбиваются прутья, между которыми в дальнейшем натягивают леску или шнур.
• Далее отмечают внутренний и внешний контуры фундамента таким же образом.
• После разметки ленты определяют места под сваи (обычно это углы фундамента и пересечения стен внутри него).

Преимущества использования свай

Использование свай в дачном строительстве имеет ряд положительных сторон.

1. Значительное сокращение расходов на возведение фундамента (в разы).
2. Если грунты несложные, то работы по данному типу фундамента можно провести самостоятельно, своими руками.
3. Винтовые сваи просто незаменимы при сильной зыбучести грунта или его заводненности.
4. Идеальный вариант решения вопроса при строительстве дома на косогоре или участке со значительными уклонами.
5. Малые сроки обустройства фундамента, всего несколько дней.

Все эти факторы способствуют тому, что все большее количество наших граждан делает свой выбор в пользу свайно-винтового фундамента, и после принятия решения в пользу такого выбора встает вопрос о необходимости наличия цоколя и отмостки.

Строим отмостку – защитим здание от влаги

Мы предлагаем вам простой способ сооружения защитного пояса вокруг винтового фундамента. Схема его обустройства приведена далее:

1. У основания (вдоль всего жилого строения) вырываете канаву необходимой ширины. Ее глубину делаете около 25–30 см.
2. Насыпаете в выкопанный ров 10–15-сантиметровый слой глины. Утрамбовываете материал.
3. Укладываете на глиняный слой листы рубероида.
4. Засыпаете сверху смесь песка и гравия (толщина – 12–15 см).

Защитный пояс вокруг фундамента дома

Теперь нужно создать элементарную дренажную систему. В засушливых местностях с редкими осадками и небольшим уровнем грунтовых вод можно обойтись и без дренажа. В остальных же случаях его обустройство является обязательным. Дренажная система делается очень быстро. Вам необходимо вырыть по внешнему краю защитного пояса отдельный ров, насыпать в него речной песок (толщина слоя – около 10 см), положить сверху геотекстильный материал, на него – трубу (перфорированную – располагающую множеством небольших отверстий). Затем засыпаете все это тонким слоем гравия и накрываете систему геотекстилем.

Дренаж готов. Нужно лишь направить трубы к колодцу-коллектору, который предназначен для сбора избыточной воды от винтового фундамента. Следующий этап работ – создание деформационных зазоров (швов). Поперек будущей отмостки через каждые 200 см ставите на ребро 2–3-сантиметровые по толщине доски. Также делаете еще один шов. Он размещается на участке соединения отмостки и цоколя (первая является горизонтальной поверхностью, второй – вертикальной). Этот шов рекомендуется соорудить из влагостойкой цементно-стружечной плиты или из листового пеноплекса, приставив выбранное изделие впритык к цоколю.

Теперь выставляете опалубку из досок по наружному краю запланированного защитного пояса, заливаете бетонной смесью вашу будущую защитную дорожку. Процедуру выполняйте за один раз. После того, как бетон застынет, нужно удалить из отмостки доски, которые вы использовали для создания деформационных швов. Пустоты, оставшиеся после них, следует засыпать гравием мелкой фракции либо обычным песком для строительных работ. Финальный штрих – облагораживание отмостки вокруг дома. Мероприятие, как было отмечено выше, выполняется с помощью слоя дерна, натурального камня, плитки либо иных декоративных материалов, которые смогут гармонично вписаться в существующий экстерьер жилого здания и в ландшафтный дизайн загородного участка.

(2 голоса, среднее: 4 из 5)

от 1200 руб. за м.кв.

При сооружении отмостки для фундамента в первую очередь следует определиться с тем, какой именно материал будет использован для формирования защитного покрытия, тип фундамента и климатические условия в регионе. Основные функции – защита основания дома и его стен от разрушительного воздействия воды.

Утепление фундамента, выполненного по свайной схеме с железобетонным ростверком

То или иное решение по термоизоляции принимается в зависимости от высоты цоколя. Небольшие высоты делают целесообразным обустройство полов по грунту. В этом случае принцип утепления тот же, что и в схеме уфф.

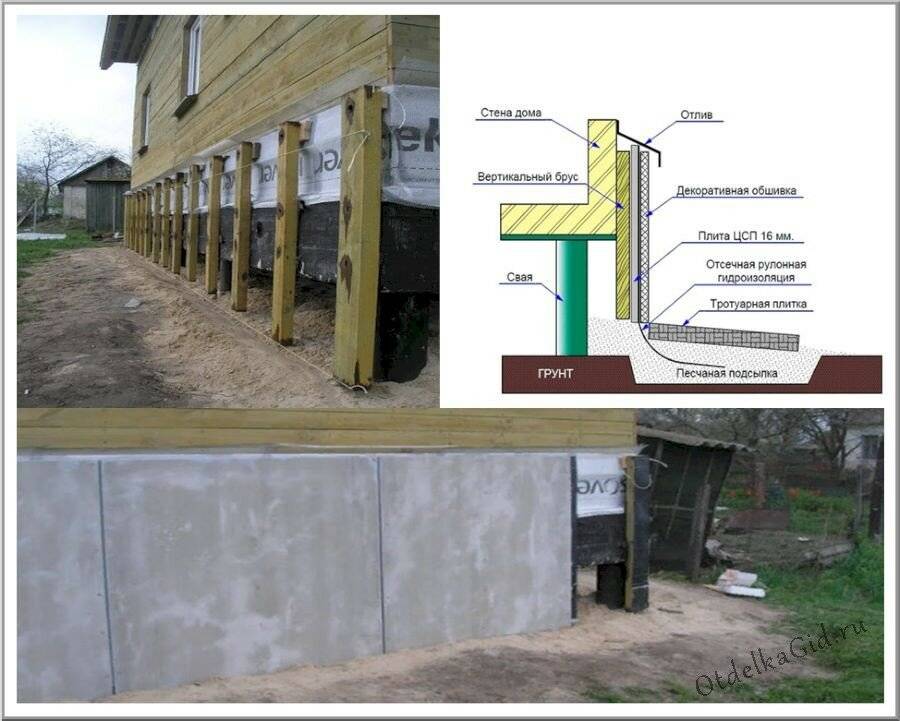

Схема утепления свайного фундамента

Ростверк, как и МЗЛФ, воспринимает нагрузку только от стен. Плита пола отливается поверх слоя из полистирольных плит. Плиты выкладываются на утрамбованную песчаную подушку. Под подушкой располагается основной слой засыпки, состоящий из противокапиллярного щебня.

Наружное утепление по периметру состоит из вертикальной облицовки цоколя и утепленной подмостки. Каких-то оригинальных инженерных решений, свойственных исключительно домам на свайном фундаменте, здесь нет. Все делается по принципу ликвидации мостов холода. Не должно быть зазоров и разрывов между изоляционными слоями стены, цоколя и подмостки. При этом соединения внахлест предпочтительней контактов встык.

Утепление свайного фундамента

Для облицовки цоколя утеплителем и финишной отделкой необходимо сформировать обрешетку. С этой целью выполняется обвязка свай. Обвязка может состоять из металлопроката и деревянного погонажа. Представление о том, что данная мера является дополнительным фактором повышения жесткости свайного фундамента, лишено реальных оснований. Иногда вместо облицовки ЭППС по обрешетке выполняют кладку в полкирпича. Но упирать ее снизу стараются не в отмостку, а в швеллер, который приваривается к нижней части свай.

Вариант с высоким цоколем отличается тем, что плита перекрытия опирается не на грунт, а на ростверк. В этом случае приемлемо выполнение как наружной, так и внутренней изоляции плиты. В любом случае имеет смысл исключить мост холода от перекрытия на сваи через ростверк. Для этого используется терморазрыв в горизонтальной плоскости. Выполнять его можно путем монтажа ЭППС между ростверком и поясом дополнительных фундаментных блоков, на которые уже непосредственно опирается перекрытие.

Технологии утепления свайно-ростверковых оснований

Схема свайно-ростверкового фундамента На данный момент существует большое количество различных технологий утепления ростверков, начиная от использования полимерных материалов, заканчивая устройством отмостки. Но тут ключевая задача – это выбрать оптимальную технологию, которая подходит для конкретного фундамента и учитывает не только климатические условия данной территории, но и свойства почвы и высоту залегания водных грунтовых горизонтов. Поэтому, популярные технологии утепления свайно-ростверковых фундаментов следующие:

• Подсыпка керамзита в пазухи;
• Монтаж современных полимерных утеплителей;
• Устройство отмостки;
• Совмещение всеет трех методик и использование их одновременно.

Понятно, что все это традиционные методы утепления, которые подходят в одном климатическом регионе, но не могут использоваться в другом. Преимущества таких методов в том, что они относительно простые и легко реализуются. А материалы для утепления и гидроизоляции доступны в свободной продаже. Но ключевой недостаток этих технологий – это далеко не отличная эффективность в условиях повышенного содержания грунтовых вод, а также непрезентабельный вид цоколя. Понятно, что отмостка может устранить такие недостатки, но это больше гидроизоляция фундамента, чем декоративное оформление.

Особенности сооружения подвального помещения

Ленточный фундамент, сооруженный с учетом всех требований и с соблюдением технологии, становится высокопрочной конструкцией, способной выдерживать довольно большие нагрузки. Для строительства подвала в здании, возведенном на таком основании необходимо учесть не только особенности самого грунта, но и уровень, на котором находятся грунтовые воды.

Подвал удобно использовать в хозяйственных целях

Прежде чем приступить к строительству дома с подвалом, возводя его на ленточном фундаменте, необходимо еще на стадии разработки проекта определить, каковы будут размеры подвального помещения.

Правильно сделать подвал в доме, значит обеспечить все строение дополнительным теплом. Подвальное помещение играет роль своеобразного термоса, значительно увеличивая свою функциональность.

От того, какими будут размеры подвала, зависит, нужно ли вынимать весь грунт с площади под домом. Устройство подвального помещения под всем домом требует дополнительного армирования конструкции, так как лента фундамента будет играть роль стен подвала.

В ходе строительства потребуется соблюдение специально разработанной технологии, в соответствии с которой проводится:

• армирование пола;
• устройство вентиляции;
• изменение поясов ленты фундамента.

Подвал в загородном доме с ленточным фундаментом несет на себе определенную нагрузку

Здесь обычно хранят продукты, и потому обустройству эффективной вентиляции уделают повышенное внимание

https://youtube.com/watch?v=bMsAstp48A0

Фундамент с подвалом и без подвала – в чем разница

В бесподвальных домах фундамент можно сделать мелкозаглублённым, поверхностным или на висячем ростверке, что в каждой конкретной ситуации даёт свои преимущества. Главное – это минимизированный объём земляных работ, который при строительстве подвала составляет немалую долю от общих затрат на фундамент. Наряду с объёмом вынимаемого грунта, на себестоимость подвала оказывает влияние и высота стен, которые, в зависимости от назначения заглубляемых помещений, должны соответствовать высоте технических или жилых помещений.

Котлован, предназначенный для дома с подвалом

Некоторые виды фундаментов (сваи, столбы), которые сами по себе в этом плане экономичны, вообще невозможно применить, когда проектируется подвал. Его стены либо образуются за счёт фундамента, как в случае с лентой, либо опираются на плоский фундамент, как в случае с плитой – третьего не дано. В итоге мы имеем всего два типа фундаментов, на основе которых можно построить подвал. Они имеют индивидуальный конструктив, что зависит от конкретных гидрогеологических условий грунта на участке.

Разновидности придомовых крылец

Подбор фундаментальной основы завит от типа крыльца, которое пристроено к дому. Хозяева собственных коттеджей и дачники останавливаются на одном из вариантов:

• открытом, у которого есть козырек и перила. Навес может не соприкасаться с основным строением – его опорой служат вертикальные столбы (сваи или стойки);
• закрытом, выполняющим функции самостоятельного помещения. Стенки объекта формируют из полупрозрачного поликарбоната либо стекла. Пристройка-беседка либо терраса нуждается в плитном основании;
• навесном, оправданном наличием цокольного этажа, подвала. Изделие напоминает балкон и также располагается на стойках.

По форме выступа пороги бывают округлыми либо прямоугольными, соприкасаются с несущей стеной, комплектуются ступенями. Выбор фундамента, проложенного под крыльцо – пристройку к дому – определяется размером входного проема, типом грунта и его состава. Строители-практики рекомендуют оформлять основу плитного, ленточного либо столбчатого типа. Цокольную конструкцию стоит соотносить с габаритами здания.

Монолитный фундамент для веранды

Монолитный фундамент считается самым надежным и крепким типом, но его строительство считается самым сложным и затратным, среди всех остальных типов фундаментов. Также, правильный монолитный фундамент у большинства людей выполняет роль пола. Сегодня мы поговорим о том, как сделать надежный монолитный фундамент для веранды своими руками. Последний, и самый сложный фундамент, и пошаговая инструкция по его изготовлению.

ШАГ 1: периметр + котлован. Размечаем периметр основания будущего монолитного фундамента. Забиваем колышки и натягиваем веревку. Теперь необходимо сделать углубление по всей площади, не менее чем 50 см.

ШАГ 2: подушка. Засыпаем всю площадь котлована сначала песком, а потом гравием. Каждый слой подушки фундамента для веранды должен быть не менее 10 см. После засыпки – трамбуем. Желательно иметь специальную вибро-машинку.

ШАГ 3: опалубка. По всему периметру котлована нужно сделать опалубку из досок. Чаще всего используют обрезную доску. В некоторых случаях применяется ДСП.

ШАГ 4: 1 слой. Нужно приготовить бетонную смесь и залить первый слой фундамента. Он не должен превышать 10 – 15 см. Ждем, когда подложка полностью высохнет, и приступаем к дальнейшим действиям.

ШАГ 5: армопояс. Пришло делать каркас фундамента под беседку из арматуры. Укладываем каркас на застывшую подложку, и заливаем 30-ти сантиметровым слоем бетонного раствора.
Полное застывание бетона – около 4-х недель. По истечению этого времени можно продолжать работы по строительству веранды или пристройки к дому. Только не нужно забывать о дополнительной гидроизоляции фундамента.

Вот мы и разобрались, как сделать фундамент под веранду. Мы перечислили все возможные виды фундаментов, рассказали и показали, как их делать. Осталось дело за вами. Скорее определяйтесь с будущим материалом для строительства веранды или пристройки к дому, и, следуя нашим кратким пошаговым инструкциям, делайте надежный фундамент для вашей постройки.

А есть ли еще варианты?

Готовое решение для погреба в доме Современные новации дают возможность воплотить в жизнь погреб в свайном остове. Можно воспользоваться готовой конструкцией погреба из пластика. Причем исполнения их вариаций очень много. Но в основном их форма круглая или овальная. В них уже предусмотрены полочки, освещение, вентиляция, ступеньки и дверь. Но удовольствие — это недешевое. И чем больше площадь погреба, тем дороже он будет. Их установка происходит также как было описано выше. Вырывается котлован, делается подушка из песка и гравия, формируется подложка и уже на нее укладывается готовая конструкция.

Погреб из бетонных колец Ввиду того что не каждый может позволить себе такую роскошь, как пластиковый погреб, есть более дешевый вариант. Делать его проще, чем формировать из кирпича. Но площадь его будет небольшой. Для этого нужны будут кольца для канализации. Вполне хватить пару колец. Их кладут на дно подготовленного котлована (смотреть выше). Бетонируют пол, а швы заделывают специальным герметиком. Снаружи их нужно утеплить пеноплексом и покрыть слоем гидроизоляции. Зазор котлована и конструкции засыпают песком, который тщательно трамбуют.

Как видим сделать подвал в свайном фундаменте можно. Это, безусловно, рискованно и сложно, но возможно. Тут главное условие соблюсти все тонкости и особенности, которые предусматривает этот процесс. Не стоит делать это самостоятельно, особенно если ваш опыт в строительстве минимален. Лучше задействовать в этом процессе специалистов. Заключите с ним письменный договор, так качество работ будет значительно лучше.

Установка опалубки

При обустройстве данного типа фундамента, не обойтись без устройства опалубки, поскольку для создания ленты необходим каркас, который придаст форму.
Опалубка обычно выполняется из деревянных досок, которые сбиваются в щиты следующим образом:

Подготовленные доски нужно при помощи саморезов или гвоздей сбить в щиты используя небольшие бруски.
Важно при создании щитов чтобы шляпки об саморезов или гвоздей были снаружи щита, точно также как и брусок, поскольку внутренняя часть должна быть достаточно гладкой, чтобы не было проблем при демонтировании опалубки.
Готовые щиты устанавливаются на края траншеи по всему периметру, в случае если грунт достаточно плотный, и вовнутрь траншеи, в случае если грунт неустойчив.
Опалубку необходимо укрепить с внешней стороны подкосами, а с внутренней стороны распорками. Это можно увидеть на фото ниже.

В случае если фундамент будет иметь достаточно большую высоту, то опалубку необходимо скрепить сверху скобами, а также вбить возле щитов с внешней стороны колья. Это делается для того, чтобы в процессе заливки бетонного раствора опалубка не треснула.

Устройство подвала в доме со свайным фундаментом

Современные технологии помогают соединить свайный фундамент с подвалом. Такое решение становится все более популярным

Важно определить размеры и устройство подвала, произвести точные расчеты на стадии проектирования

Конструктивные особенности винтовых свай

Винтовые сваи – это трубные металлические конструкции с заостренным окончанием. К острому наконечнику прикрепляется лопасть. Она помогает ввинчивать сваю в грунт. На оголовке крепят основание для будущего здания.

Возведение свайного фундамента оправдано на сильно обводненных, глинистых или слабых грунтах, плывунах. Ввинчивание трубного стержня не разрыхляет почву. Напротив, грунт уплотняется вокруг сваи. Каждая опора выдерживает нагрузки до 7 т.

Винтовые сваи устанавливают на расстоянии до 2 м. Для придания большей прочности верхние площадки свай связывают ростверком. Это основание можно армировать и заливать бетоном. Конструкция становится связанной.

Количество винтовых стержней определяется расчетами по допустимым нагрузкам на ростверк. К примеру, для дома размером 6х6 м потребуется 12 – 16 свай. Монтаж конструкции выполняется быстро. Указанное количество винтовых свай устанавливают примерно за 3 дня.

Главные требования

Не всякая строительная фирма возьмется за оборудование подвала при свайном фундаменте. А самостоятельное строительство чревато непредвиденными последствиями

Успех гарантируют предельная осторожность и точные расчеты

На стадии проектирования учитывают расстояние от свай до стен погреба. Дистанция не должна быть меньше 2 м. Нарушение этого требования приводит к потере устойчивости стержней, к просадке грунта.

Для выкапывания котлована под погреб нужно знать месторасположение каждой сваи. Стены погреба возводят внутри периметра, очерченного винтовыми сваями. Соблюдают одинаковое удаление от опор.

Свайные столбы подбирают по:

• типу строения;
• участку местности;
• виду грунта.

Материалом для стен служат просмоленные бревна, кирпичи, железобетонные блоки. Применяют дополнительные слои теплоизоляции и гидроизоляции. Для защиты стен и фасадной отделки используют облицовочные материалы.

Последовательность работ

Оборудуется подвал одновременно со строительством фундамента либо после его закладки. Обычная последовательность работ выглядит так.

1. Выкапывают котлован. Его размеры должны быть больше планируемого периметра подвала.
2. Насыпают подушку из щебня и песка, тщательно утрамбовывают.
3. Сверху настилают гидроизоляцию. Делают ее из рубероида или плотной пленки.
4. На слой гидроизоляции укладывают мелкую сетку. Заливают бетон, выполняют стяжку.
5. Приступают к возведению стен.
6. Зазоры между стенками котлована и подвала засыпают песком. Для лучшей трамбовки песок поливают водой.

Пренебрежение к главным требованиям и определенной последовательности работ может повлечь за собой ослабление свайного фундамента. Недочеты и небрежности при выполнении работ могут способствовать разрушительному действию вспучивания почвы. В таких случаях результаты могут стать непредсказуемыми.

Рекомендации и советы

Часто для погреба готовят отдельное ленточное основание. Рекомендуется фундамент подвала сделать легким, связать его с винтовыми стержнями. Для большей надежности конструкцию усиливают ростверком. Получается некий гибрид – свайно-ленточное основание.

Ростверк поднимают на высоту планируемого подвального помещения. Необходимо позаботиться о сооружении капитального водоотвода.

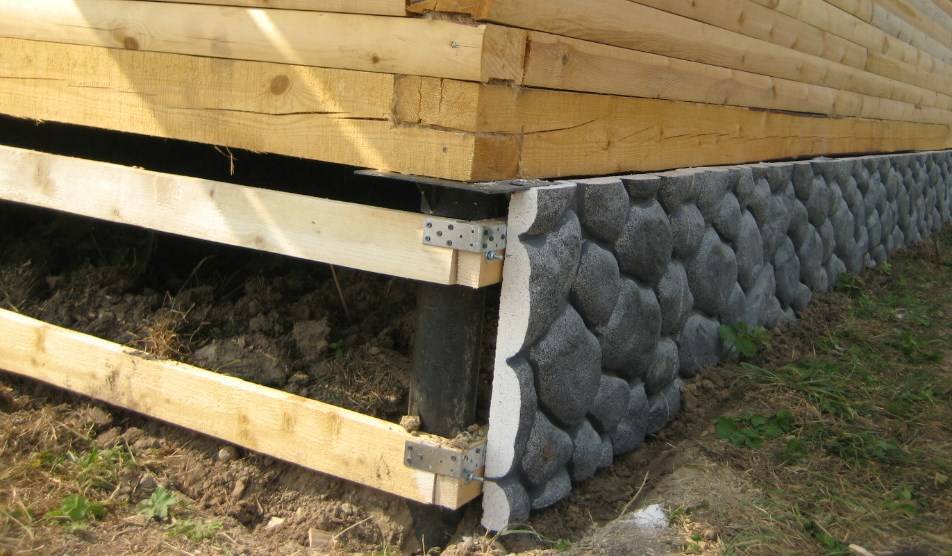

Оборудование подвала при свайном фундаменте требует прикрытия цоколя. Решение этой проблемы улучшает дизайнерский вид здания, повышает его энергоэффективность. Заслоняют цоколь:

• миниатюрным ленточным основанием;
• утеплением поверх балок, которые прикрепляют к ростверку и сваям.

При 1-ом варианте вырывают траншею по периметру фундамента. Углубление армируют и заливают бетоном. Поверх застывшего основания кладут кирпич, прикрывают его изоляцией. Минифундамент заслоняют декоративными панелями.

Во 2-ом варианте крепят балки к ростверку и сваям. Между ними ставят утеплитель. Подойдет пеноплекс, либо пенопласт. На завершающей стадии монтируют декоративный сайдинг.

Стенам подвального помещения лучше придавать овальные формы. Тогда удается избегать разрушительных точечных нагрузок, возникающих при вспучивании грунта. Овальная форма смягчает давление на стены, равномерно распределяет нагрузки вдоль вертикальной площади.

Ленточно-свайный фундамент удачно совмещается с подвальным помещением и получает улучшенную энергоэффективность.

Винтовые сваи – что это

Прежде, чем вести спор о возможности возведения свайного фундамента с подвалом, следует понять, что представляют собой свайные опоры и весь фундамент в целом.

Такие опорные элементы ввинчиваются в грунт, на верхних участках устраиваются оголовки, по которым в дальнейшем крепится основа будущего здания.

Рекомендуется использовать винтовые опорные элементы по сильно обводненным участкам, на глинистых или пучинистых грунтах. Ввинчивая трубу, вы не разрыхляете землю, а грунт вокруг свай уплотняется. В конечном итоге одна опора способна выдержать нагрузочное воздействие до семи тонн.

Число устанавливаемых свай определяется расчетными действиями по разрешенным нагрузкам на ростверк. Если размеры объекта составляют шесть на шесть метров, то под обустройство фундаментной основы понадобится от двенадцати до шестнадцати столбов, которые устанавливаются в течение трех дней.
