Особенности выполнения обвязки свайного фундамента брусом

Процесс обвязки

Еще совсем недавно большинство домов полностью строились из дерева. Касалось это и фундаментов. Сегодня люди могут не понять это, а зря. Подобные объекты оказались на редкость долговечными. И здесь нет ничего сверхъестественного: на грунт клали смесь глины с песком и венец, состоящий из дубовых бревен. Эти приемы можно заметить и в современной обвязке.

В большинстве случаев свайный фундамент обвязывается и на резьбу, и на хомуты. Благодаря этому вероятность того, что строение перекосится или полностью разрушится равна практически нулю. Но для того, чтобы это было действительно так, ни в коем случае нельзя отказываться от обработки дерева антисептиком и антипиреном, а металла – средством против коррозии. И помните, что одного раза в этом вопросе недостаточно: обработка должна быть регулярной, как минимум один раз в год. Причем лучше всего проводить это в теплую и сухую погоду.

Процесс обвязки свайного фундамента можно разделить на следующие этапы:

  1. В местах контакта бруса со сваями уложите слой рубероида, предварительно пропитанный олифой.
  2. Посадите обвязку на резьбу. Делать это следует в момент, когда сваи имеют форму ковша. Возьмите один брус и расположите его между двумя сваями.
  3. Зафиксируйте брус. К боковым сваям посредством саморезов, к нижним – шпильками сквозного типа или маленькими анкерными болтами. После того, как брус будет зафиксирован, пройдитесь по периметру с молотком.
  4. Если хотите, чтобы система была прочнее, то закрепите внешние углы при помощи шипов или маленьких уголков из оцинкованной стали. Их размер должен строго соответствовать размеру угла между сваями.

Нередко бывает так, что между отдельными сваями поместить и закрепить брус не представляется возможным. В этом ситуации вместо способа «На резьбу» следует выбирать способ «На хомуты». Брусья помещаются сверху и закрепляются саморезами (если сваи изготовлены из дерева) или сваркой (если сваи изготовлены из металла).

Устройство обвязки и материалы

Для нижней обвязки чаще всего используют деревянный брус с сечением 15 на 15 или 20 на 20 см. Величину сечения можно вычислить при помощи расчетов

Стоит принять во внимание один совет – размер сечения не должен быть меньше толщины стены

Обвязка может быть сделана из металла или дерева. В большинстве случаев для каркасных домов отдают предпочтение второму варианту. Металлический ростверк не пользуется популярностью по следующим причинам:

  • Большой вес стальных элементов обвязки создает большую нагрузку на основание дома. При использовании металлических элементов нужен более прочный фундамент.
  • Большая масса металлического ростверка усложняет монтаж.
  • Сталь стоит намного дороже дерева.

Стоит отметить, что нежелательно комбинировать металл с деревянными элементами. Эти материалы обладают совершенно разными физическими свойствами.

Обвязка фундамента каркасного дома не требуется в следующих ситуациях:

  • Панельно-каркасное строительство.
  • Возведение домов по канадско-финской технологии.

Полезные советы

Для обвязки рекомендуется брус из древесины хвойных пород. Лучший вариант – лиственница. Так как материал будет располагаться непосредственно над землей, то на него будет интенсивно воздействовать влага.

Ее влияние снижают различные пропиточные составы, но и они имеют срок действия. Особенность же лиственницы в том, что это дерево при намокании становится только прочнее.После окончания сварочных работ все места, подвергавшиеся температурному воздействию, целесообразно обработать антикоррозийным составом. Дело в том, что сваи имеют защитное покрытие, которое сваркой повреждается.Для более точного выравнивания бруса по горизонтали в месте его укладки на фланец или подкладывается клин, или делается небольшой выпил.При отсутствии ростверка можно дополнительно усилить фундамент «укосинами» из металла.

Встречаются рекомендации, как изготовить для обвязки «склейку» (наподобие бруса) из досок.И приводится аргумент – выйдет дешевле.

Как бы мастерски ни был написан текст, какие бы достоинства такой методики ни приводились – делать этого не стоит. Возможно, «самоделки» и пригодятся где-нибудь в другом месте, но если дело касается фундамента, то лучше не экспериментировать – любая переделка выйдет намного дороже.Дата: 15-12-2014Просмотров: 2584Рейтинг: 54Очень актуальной на сегодняшний день в строительстве стала обвязка винтовых свай при помощи обыкновенного бруса своими руками.Для возведения фундамента на мягком грунте, в особенности на винтовых сваях, необходима крепкая и надежная фиксация свай.Не является секретом то, что процесс обвязки по своей технологии и трудоемкости несколько сложнее, чем процесс установки свай. Помимо всего прочего именно от качества обвязки будет зависеть качество фундамента, а значит, и устойчивости самого дома.

Фоторепортаж

полосу фанеры делаем чуть уже чем доска

Пилим сразу несколько плит, предварительно выровняв. Последняя плита пропиливается только чуть чуть сверху – готовая разметка.

Дешевые быстрозажимные струбцины почти сразу ушли на помойку, слишком слабые. На смену пришли обычные винтовые F образные.

При попытке вытащить 150 гвоздь, попавший на сучок – молоток не выдержал

Маркером отмечены места промежуточного крепежа. Чтобы при креплении следующего слоя – не попасть в крепеж на другом.

Сверху по балкам прошелся рубанком, чтобы поверхность была ровной.

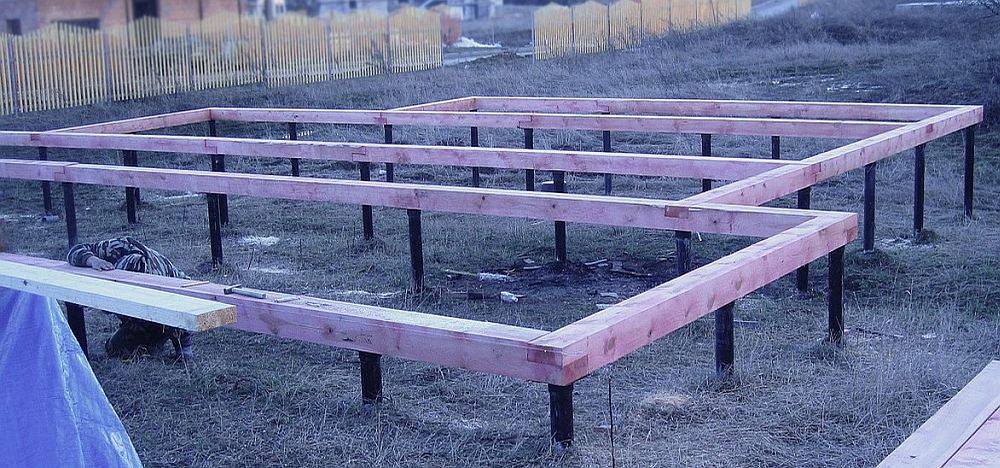

Балки поставлены на ребро и обвязка готова

Погрешность диагоналей получилась 5-7мм.

Какие замечания по балке я могу сделать пост фактум

  1. Использовать клей имеет смысл только если у вас строганные доски идеальной геометрии. В противном случае стянуть балку так, чтобы клей работал крайне сложно. Учитывая что клей не дешевый и надо его много, думаю что от него имеет смысл отказаться. Повторюсь, это относится к случаю когда балка собирается из сухой не строганной доски. Если доска естественной влажности, то клей и вовсе бесполезен.
  2. Уже сделав балки, я наткнулся на американскую статью, где обсуждались преимущества балки собранной с фанерой и без. Общий вывод – фанера дает прирост прочности примерно 15%. Причем увеличение высоты доски дает бОльший прирост прочности. Другими словами – балка из доски 40х200мм без фанеры, будет прочнее чем балка 40х150 с фанерой.
  3. Пробивать весь бутерброд насквозь 150мм гвоздями довольно тяжело. Имеет смысл пробивать гвоздями 90мм послойно (по 2 доски)

Вывод по балкам

Сейчас бы я делал балку из доски высотой 200мм с послойным пробиванием 90 гвоздями, без фанеры и клея. Было бы быстрее и прочнее. Или же 40х150 с фанерой но без клея, так же с послойным пробиванием.

А еще лучше – заплатить сразу свайщикам за обвязку проф трубой или швеллером и не парится с обвязкой, а сразу собирать на ней платформу как на ленточном фундаменте.

Классификация по способу крепления

Обвязка брусом винтовых свай может выполняться несколькими методами. Принципиальное отличие в креплении ростверка к вертикальным элементам.

На резьбу – чаще всего используется при строительстве деревянных зданий. Элементы закрепляют на опоры при помощи саморезов, к нижнему основанию фиксируют при помощи анкеров

При укладке важно, не допускать контакта древесины со столбами, поэтому под пиломатериал подкладывают прокладки из рубероида, пропитанные олифой, там, где брус нужно соединить. Крепление усиливается металлическими уголками

  • Сварка – метод используется при сооружении ростверка из швеллера.
  • Хомуты – универсальный способ. Пиломатериал или металлический профиль укладывают должным образом на опоры и скрепляют – дерево саморезами, а профиль путем сваривания. Затем сверху на ростверк укладывается брус в форме буквы «П», который выполняет роль хомута. На фото – применение хомутов при креплении на вертикальные опоры.

Как соединить вертикальный брус с брусом обвязки

Схема формирования обвязки практически одинакова – отличаются лишь методы ее реализации. С деревом работать своими руками, конечно, проще, поскольку она легче обрабатывается, весит меньше и не требует использования специального оборудования наподобие сварочного аппарата.

Общая последовательность действия такова.

Выбирают и подготавливают пиломатериал для ростверка

Следует обратить внимание не только на габариты – 150 мм в сечении, это минимум. Если площадь здания больше, чем скромные 6*9, то необходимо найти более солидный материал. Предпочтительнее древесина из твердых пород дерева

Древесина тщательно обрабатывается антипиренами и антисептиками. Фундамент гидроизолируют. Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом. Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото. Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют

Предпочтительнее древесина из твердых пород дерева. Древесина тщательно обрабатывается антипиренами и антисептиками. Фундамент гидроизолируют. Чаще всего для этого используют рубероид в 2 слоя. Можно дополнительно пропитать материал олифой или битумом. Элементы нарезают по длине и укладывают на опоры. Горизонтальность проверяют строительным уровнем. Необходимо добиться того, чтобы вся образованная ростверком плоскость была точно горизонтальна земле, как это демонстрируется на фото. Закрепляют пиломатериал в соответствии с выбранным методом. Саморезы и анкеры используют только из оцинкованной стали или нержавеющей. В местах стыковки рекомендуется усилить конструкцию стальными уголками. Если используется фиксация на хомуты, то после тщательного выравнивания ростверка, накладывают П-образный хомут и закрепляют.

На видео подробно рассматривается процесс обвязки свайного фундамента.

Способы фиксации

  • жесткий – крепление производится посредством анкеров, шпилек, болтов и хомутов;
  • накладной – подразумевает удержание нижнего венца под собственным весом вышерасположенного строения.

Конечно же, первый вариант оказывается надежнее и признается мастерами как более приемлемый, но на практике чаще используется второй метод укладки. Такой выбор связан, прежде всего, с облегченным выполнением монтажа, так как в технологии отсутствует необходимость в высверливании отверстий или закладке анкеров, а также в затягивании крепежных элементов.

Специалисты рекомендуют жестко крепить брус к фундаменту, особенно если подземная конструкция является мелкозаглубленной, а грунт – пучинистым и водонасыщенным. В результате промерзания такая почва набухает, что ведет к появлению выталкивающих нагрузок. С потеплением грунт может просесть, увлекая за собой и фундамент. Эти явления сказываются, конечно же, на определенных подвижках. Если деревянная обвязка не будет иметь жесткого крепления, то строение при дополнительных неблагоприятных условиях вполне может съехать с опорной части. В лучшем случае появятся деформации, а в худшем – произойдет полное разрушение коробки дома.

Способ фиксации деревянного бруса во многом зависит от вида фундамента.

При строительстве домов используется несколько вариантов устройства подземной части здания:

  • металлические или железобетонные сваи;
  • монолитные ленты;
  • сборные бетонные блоки;
  • свайно-ростверковые конструкции;
  • отдельно расположенные столбы;
  • плиты.

Способ укладки бруса должен выбираться с учетом особенностей того или иного фундамента. К работам следует относится ответственно, понимая, что впоследствии исправить дефекты будет практически невозможно. Не разбирать же полностью дом.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

  • когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
  • когда строение приподнято над землёй более чем на 1 метр;
  • для массивных сооружений;
  • для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

  • Простота обработки, доступность материала.
  • Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
  • Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

  • Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
  • Пожарная опасность древесины.
  • Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Проектирования свайно-винтового фундамента

Строительство дома на винтовых сваях начинают с исследования грунта, опора должна встать на плотный несущий грунтовый слой. Самые точные результаты могут быть получены специалистами после бурения разведочной скважины. Для определения глубины залегания несущего слоя своими силами можно использовать винтообразный щуп или выкопать шурф. При расчетах глубины установки винтовых свай, к результатам изыскательских работ прибавляют 300-500 мм.

Совет от мастеров: в любом случае лопасти винтовых свай должны располагаться на глубине, превышающей уровень зимнего промерзания почвы. В результате морозного вспучивания опору может выдавить, данный процесс может привести к разрушению строения. Данные о глубине промерзания почвы в регионе можно найти в справочниках.

Для расчета фундамента и несущих способностей опор, определения количества и размеров винтовых свай надо поработать со СНиП 2.02.03-85 «Свайные фундаменты». При возведении свайного фундамента под брус своими руками, специалисты рекомендуют придерживаться общих правил:

  • Под каждый угол сруба и в местах примыкания несущих перегородок устанавливается отдельная винтовая свая;
  • Для стандартного 6-метрового бруса опоры выставляют с шагом 3000 мм;
  • Под тяжеловесные внутридомовые конструкции: печи, камины, бассейны и ванны, устанавливают дополнительные винтовые сваи;
  • Для веранд и примыкающих к дому построек, свайное поле рассчитывается отдельно, можно применять более легкие опоры.

Результатом проектирования должен стать эскиз свайного поля, перечень инструмента и расходных материалов.

Необходимость обвязки фундамента

Обвязка для фундамента из свай – это достаточно трудный процесс

Обвязка для фундамента из свай – это достаточно трудный процесс. Именно по этой причине давайте выясним, зачем она нужна. Для начала разберемся с принципом действия свайного строения. В большинстве случаев его монтируют для нетяжелых зданий, таких как деревянный дом, баня, терраса и другие. Предпочтенье такому основанию отдают из-за его низкой стоимости и меньшей затраты времени.

Конструкция фундамента состоит из нескольких элементов, основных из них это сваи. Что они собой представляет? Они имеют вид металлических столбов, которые погружаются в землю ниже уровня ее промерзания. Такие детали удерживают вес здания, и защищает напольное покрытие  от контакта с почвой. Но, стоит заметить, что минус их функционирования это неумение самостоятельно распределять нагрузку между собой, что приводит к образованию перекосов. Для решения этой проблемы фундамента и необходима обвязка.

Обвязка – это совокупность горизонтальных элементов, которыми соединяются все сваи между собой. Помимо этого она служит основой и пунктом опоры для брусков, бревен и панелей.  Еще данную конструкцию называют ростверком, который есть надежным и долговечным строением.

Монтаж винтовых свай своими руками

Способы монтажа зависят от сложности свайного поля, свайно-винтовой фундамент под коттедж или жилой дом сложной конструкции лучше делать с применением механизмов для закручивания винтовых свай. Опоры под садовый домик, баню, хозблок, ворота или заборы можно установить своими руками.

Выполнить монтаж свайного поля можно с использование стандартного лома диаметром 22 мм, вставленным в отверстия, вырезанные в верхней части опоры. Для получения большего усилия, края лома удлиняют до 2000 мм дюймовой трубой.

Монтаж начинают с установки угловых опор. Свайную конструкцию вертикально выставляют в приямок глубиной 500-700 мм и прокручивают, скорость заглубления составляет до 200 мм за один оборот. Работу выполняют втроем, один человек контролирует вертикальное положение опоры.

Достижение заданной глубины определяется путем сверки с расчетными данными и по сопротивлению прикладываемым усилиям. Конус наконечника при вхождении в плотный слой грунта испытывает сопротивление, противодействие крутящему усилию значительно возрастает. После достижения заданного горизонта, рекомендуется сделать последний полный оборот ворота.

Совет от мастеров: если опора уперлась в камень или ушла в сторону, ее лучше срезать, а рядом установить новую винтовую сваю.

Завершающие этапы монтажа

Когда брусья нижнего венца в углах были скреплены нагелями или гвоздями, анкер обычно не устанавливается. В дальнейшем первые анкера будут установлены на внутреннем контуре фундаментальной ленты.

  1. На одном отрезке деревянного бруса должно быть как минимум 2 анкерных болта, но при условии, что у дома короткие стены.
  2. При помощи строительного уровня тщательно проверяют диагонали и углы нижнего венца. Все имеющиеся неровности устраняют электрорубанком.
  3. После того как к фундаменту будут прикреплены брусья, приступают к установке вертикальных стоек каркаса дома.

Вопрос крепления бруса к фундаменту является спорным и имеет как сторонников, так и противников. Несмотря на это, специалисты утверждают, что крепление является обязательным, поскольку фундаменту свойственно быть в движении, часто высказываются, что он «гуляет». Жесткая фиксация нижней обвязки полностью принимает на себя любые перемещения основания.

В самой критической ситуации нижний венец брусьев способен немного сместиться в сторону или вырвать анкер. Именно поэтому крепление бруса к поверхности фундамента дает гарантию устойчивости всей конструкции.

В отдельных случаях не проводят крепление нижнего венца сруба к фундаменту, поскольку это считается лишним. Под тяжестью собственного веса дом из брусьев будет стоять достаточно прочно без анкеров. Угловые стыки создаются без использования специальных замков, а сам брус стыкуется посредством торцов. Такой метод позволяет по мере необходимости проводить замену любой части бруса, не разбирая углы.

Если хотите, чтоб Ваш дом был добротной, капитальной постройкой, радовал долгие годы не только Вас, но и Ваших наследников, то необходимо с особой тщательностью подойти к его постройке, соблюдению технологий и стандартов

Важно понять, что от каждого действия зависит прочность, долговечность здания. Именно поэтому разберем, как положить первый венец из бруса — ведь это залог успешного результата стройки. Как положить первый венец?

Как положить первый венец?
