Обзор разновидностей светодиодных лент на 220 В без трансформатора

Подключение светодиодной ленты к 220 Вольт

Светодиодные ленты на 220 В — это специфический вид линейных светильников, предназначенный для подсветки протяженных участков длиной по 50, 100 метров и более. Для того, чтобы подсоединить ее к 220 В не требуется использовать стандартный блок питания, что является значительным преимуществом ленты.

Однако, подключение напрямую не допускается, поскольку светодиоды питаются от источника постоянного тока, а в сети подается переменный. Поэтому выпрямитель (диодный мост) понадобится в любом случае. Обычно используют специальный провод с установленным на нем готовым выпрямителем, который представляет собой небольшой компактный блок на проводе.

Подобные ленты могут быть использованы для решения разных задач:

  • световое обрамление контуров и фасадов зданий;
  • оформление ландшафтов;
  • украшение ограждающих конструкций;
  • подсветка стен крупных залов, концертных площадок;
  • освещение рекламных конструкций, сооружений.

Подобные ленты относительно дешевы и просты в использовании, но они не могут быть использованы на небольших участках. Если обычную диодную ленту допускается резать на фрагменты по три элемента, что обозначено на подложке специальным метками, то устройства с прямым питанием от электросети можно разделить только на фрагменты по 50 см, 1 м или 2 м. Это объясняется тем, что каждый светодиод потребляет 3-3,5 В.

На участке длиной в 1 м их 60 штук, что в сумме примерно составляет 220 В (с учетом нестабильности сетевого напряжения). Светодиоды другого типа могут потреблять больше или меньше энергии, поэтому каждый вид ленты можно резать на фрагменты разной длины.

Затем напряжение 220 В, выпрямленное с помощью диодного мостика, подается на соответствующие контакты — плюс на одном конце цепочки, а минус — на другом. Этот вариант позволяет получить ленту относительно малой длины, но требует соответствующей подготовки, что не каждому придется по нраву.

Что такое светодиодная лента?

Любой современный человек, при выборе схемы и типа освещения, пытается сочетать следующие основные факторы:

Сама лента представляет собой достаточно гибкую печатную плату стандартной шириной от 8 до 20 мм при длине 5 м. На ней располагаются медные дорожки, по которым на светодиоды подается электрический ток. Размещение происходит при помощи специального припоя на равноудаленном расстоянии друг от друга. Суммарная толщина ленты с напаянными полупроводниковыми элементами составляет порядка 2-3 мм. Геометрические размеры светодиодов заложены в их маркировке. У модели SMD3528 они составляют 3,5 мм×2,8 мм.

Кроме светодиодов в схему включаются ограничивающие ток резисторы. Соединение происходит последовательно: группа светодиодов (как правило, 3 шт), а затем группа резисторов. Количество последних определяется исходя из уровня рассеиваемого тепла.

Что нужно учитывать перед покупкой трансформатора для диодной ленты 12 вольт

Когда вы определились, какой вид трансформатора для светодиодных лент с напряжением 12 вольт больше подходит вашим требованиям, самое время обговорить важные детали перед походом в магазин.

Итак, что важно учесть:

Продумайте и подготовьте заранее место для установки БП. Лучше не располагать его на виду, но и не стоит помещать его в такие условия, где воздух не сможет свободно циркулировать

Это важно для того, чтобы избежать излишнего нагревания.
Не стоит располагать блок питания рядом со шторами или другими легковоспламеняющимися предметами. Известны случаи возгорания от нагревающегося блока.
Рассчитайте мощность блока питания перед походом в магазин

Его мощность должна быть на 20-30 % больше суммарной мощности всех светодиодных устройств. Как выполнить эти расчеты читайте ниже. Если сделать неправильные подсчеты, то вы рискуете тем, что светодиоды быстро выйдут из строя.
Оцените влажность комнаты, где планируете установить светодиодное освещение. После чего решите, какой вид БП подходит больше всего.
Определитесь с размером блока питания.
При покупке вы наверняка заметите буквы IP и две цифры после них. Эта маркировка может также помочь вам в выборе. Первая цифра показывает степень защиты от различных частиц, а также степень защиты человека от поражения током. Чем выше цифра этого показателя, тем лучше защита. Вторая цифра отвечает за защиту оборудования от сырости и влажного воздуха. Чем выше цифра, тем лучше этот показатель.

Правила вовсе не сложные, соблюдая их в совокупности, можно намного продлить срок службы трансформатора для подключения диодной ленты.

Преимущества и недостатки в сравнении с 12 В лентой

Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:

  1. Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
  2. За счет предыдущего пункта – снижается стоимость готовой конструкции.

В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:

  1. 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
  2. Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.

Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

На что стоит обратить внимание при подключении светодиодной ленты: основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту

Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

При подключение светодиодной ленты к сети 220в, ее необходимо разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Инструкция и схема подключения должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Техника безопасности и профессиональные рекомендации

  1. Работая дома, следует в обязательном порядке соблюдать все необходимые правила безопасности.
  2. Планируя подключить ledленту сразу определитесь, как планируете ее подсоединять к источнику электроэнергии, через usb или к сети мощностью 220в. При этом usbвход – наилучшее решение, если планируется световое оформление техники, так как позволяет разгрузить розетки. Кроме того, выбирая usb, вы получаете шанс с комфортом прикрепить подсветку к монитору, колонкам или телевизору. В то ж время питание 220 вольт является наиболее универсальным и позволяет установить подсветку в любой части дома.
  3. Грамотный подбор блока питания для лент 12в или 24в – еще один важный пункт. Сразу решите, потребуется ли вам дома цветная подсветка. Если да, то нужно приобретать спецблок. В любом случае, если мощность центральной сети составляет 220 вольт, такой адаптер строго обязателен! Не забывайте, что нельзя допускать длительной работы led ленты, еще смотанной в катушку. Подключая ее для проверки к электросети 220 вольт, не оставляйте ее без наблюдения.
  4. Монтируя светодиодное освещение дома, не подвергайте ленту механическим нагрузкам.

Общие сведения

Светодиодные устройства являются довольно экономичными осветительными приспособлениями. В последнее время популярность этих приборов находится на высоком уровне. Такое освещение состоит из эластичной ленты, куда с определенным интервалом установлены диоды, которые имеют различный размер. Длина светодиодной ленты составляет стандартно 2−5 метра. Однако при желании ее можно разрезать на несколько участков (по три LED-элемента) либо неограниченно наращивать длину. От этого показателя, а также плотности нанесения и размера диодов на основание будет зависеть мощность устройства.

Подсоединение светодиодной ленты (220 Вольт) имеет некоторые особенности. Ее не получится просто так подключить к штекеру и подсоединить в сеть. Также необходимо учитывать, что на сегодняшний день изготавливается множество видов подобного рода устройств. Во время подключения этот факт тоже нельзя оставлять без внимания. Есть монохромные ленты, излучающие лишь один цвет. Это может быть синий, белый, зеленый, красный или желтый. Однако существуют и многоцветные устройства, которые могут выдавать любой цветовой фон во время определенной комбинации всего трех основных цветов. Их подсоединение отлично от монохромных видов устройств.

Основные достоинства

Прежде чем начинать подключение светодиодной ленты к сети 220в по схеме, необходимо знать про основные достоинства данного устройства. Для начала сюда относится экономичность описываемого прибора освещения. При этом же уровне светового излучения простая лампочка потребляет гораздо больше электроэнергии, ее КПД намного ниже. Время эксплуатации диодного устройства составляет приблизительно 7−10 лет. Его гибкое основание дает возможность сделать любую конфигурацию. Причем освещение можно установить даже в труднодоступных участках.

Разновидности

Кроме цветового свечения, эти устройства могут отличаться по нескольким главным факторам. Светодиоды могут быть различных размеров. На сегодняшний день, как правило, изготавливаются устройства с размерами 50×50 и 35×28 мм. Размер обозначен в маркировке осветительного прибора (5050 или 3528). В последнем случае светодиод имеет меньшую площадь, потому яркость его освещения ниже, и наоборот.

Имеет значение и частота, с которой диодные элементы установлены на один метр ленты. Когда их количество находится в диапазоне 40−110 штук, то оборудование будет подключаться от напряжения 12 Вольт. Здесь возможна общая или зональная подсветка, которую может предоставить светодиодная лента. Подключение в спальню, гостиную, на кухню и другие помещения можно выполнить с помощью этих устройств.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата. Однако даже при незначительной потере мощности, такие устройства становятся неэффективными. Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Питания диммеров происходит от сети с напряжением 12 или 24 вольта. Сам прибор включается в схему в промежутке между светодиодной лентой и блоком питания. Выход блока соединяется со входом диммера, а затем выход диммера соединяется с лентой. Во время подключения необходимо строго соблюдать полярность. Мощность регулировочного устройства должна соответствовать определенному количеству ленты. Если же мощности диммера недостаточно, необходимо воспользоваться специальным усилителем.

Полугерметичные блоки

Если же вас не устраивает ни один из вышеприведенных вариантов и переплачивать вы не намерены, то обратите внимание на третий вид блоков. Это полугерметичные модели

По английски они называются Rainproof, хотя полноценной защиты от дождя и не обеспечивают.

Поэтому ставить их непосредственно на улице под открытым небом нельзя. Здесь индекс влагозащиты равен IP54.

Где же их можно монтировать? Они идеально подойдут для следующих помещений:

большие склады

чердаки

садовые беседки

подсобные и неотапливаемые помещения

крыши

У этих полугерметичных блоков есть защитный корпус и крышка, которая легко открывается, предоставляя доступ ко всем внутренностям. По бокам расположены вентиляционные отверстия.

Но в отличие от простых насверленных “дырок” в негерметичных экземплярах, эти отверстия имеют защиту от капель в виде выпуклого ската.

Главная конструктивная особенность таких БП – наличие встроенного внутреннего вентилятора.

К примеру в негерметичных блоках, вентилятор ставится в мощные экземпляры, начиная от 300Вт.

В этих же моделях, встроенное охлаждение идет уже в девайсах мощностью всего 60Вт.

Недостаток отверстий для охлаждения приходится компенсировать принудительным обдувом. Также сама микросхема здесь заливается прозрачным эпоксидным материалом.

Существенный их недостаток – шумность. Поэтому применять их в жилых помещениях не рекомендуется.

Также при одинаковой мощности, они имеют самые большие габариты среди всех остальных блоков питания. Поэтому чтобы спрятать такую коробку, придется хорошенько поискать подходящее место, либо мастерить отдельную площадку.

Подобрать себе подходящие блоки питания можно у проверенных китайских товарищей:

негерметичные – тута

Slim модели – здесь

герметичные – отсюда

Условия применения led подсветки от батареек

Однако такое подключение светодиодной ленты имеет свои ограничения. И применять его можно не везде и не всегда.

Самый главный недостаток – это малая протяженность и малая мощность.


При большой длине Led ленты, например освещение по всему периметру дома или комнаты не малых размеров, все таки придется использовать обычный блок питания с традиционным сетевым напряжением 220V.

Так где же можно применять светодиодные ленты от батареек?

шкафы

Это могут быть как шкафчики в спальне (с одеждой и обувью), так и на кухне (с посудой и различными кухонными принадлежностями).

книжные полки или картины

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а только подчеркивать его красоту.

гаражные помещения небольшой площади

погреб в гараже или сарае

Здесь на полную сказывается главное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

временная подсветка помещений при аварийных ситуациях и полном отсутствии электроснабжения в доме или квартире

подсветка рабочей поверхности на кухне, подсветка ванной комнаты или балкона

Только не забывайте в этом случае использовать светодиодную ленту влагозащищенного и герметичного исполнения с защитой IP 55,65.

сценическая одежда для выступлений

спортивные тренажеры, велосипеды

салоны автомобилей

Дополнить варианты применения вы можете самостоятельно, в зависимости от ваших фантазий и потребности.

Лучшие понижающие трансформаторы на 2021 год для светодиодных лент

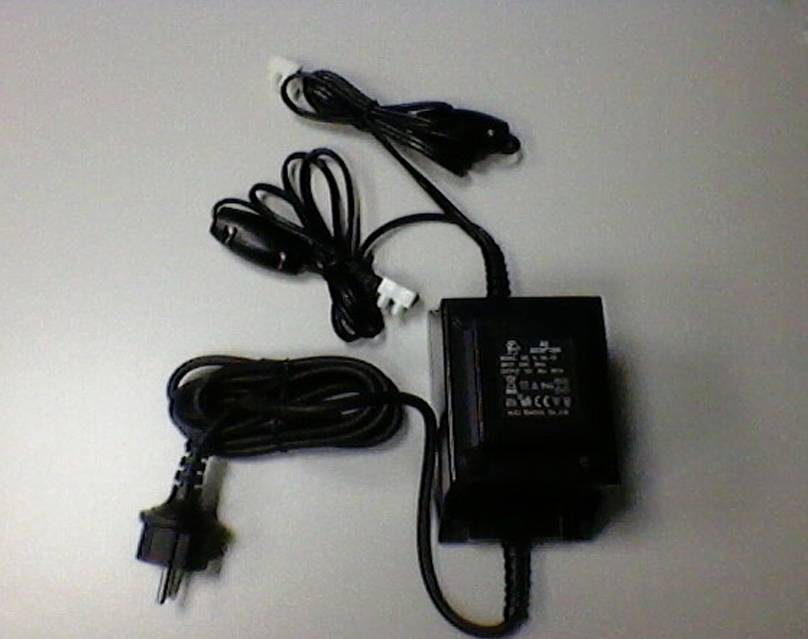

Flesi 240/12В

Станет незаменимым помощником при оформлении светодиодного клип лайта для украшения дома, или площадки. С ним можно не беспокоиться за сохранность своей гирлянды. Максимальная мощность составляет 300 ВТ. Присутствует возможность подключения 6 лучей, на каждый из которых возможно подключить 38 Вт.

трансформатор Flesi 240/12В

Достоинства:

  • высокий уровень защиты от пыли и влаги IP44;
  • длинна кабеля 15 м;
  • компания с мировым именем.

Недостатки:

360Вт 410360Lightstar

Продукт итальянской компании мощностью 360 Вт. Сила выходного напряжения 12В. Максимальная допустимая длинна лента 5 м.

трансформатор 360Вт 410360Lightstar

Достоинства:

  • на корпусе размещены отверстия для крепления;
  • в комплект входит монтажная колодка для подсоединения лент и проводов;
  • алюминиевый корпус;
  • защита от перепадов напряжения;
  • выдерживает температурные колебания и высокую влажность.

Недостатки:

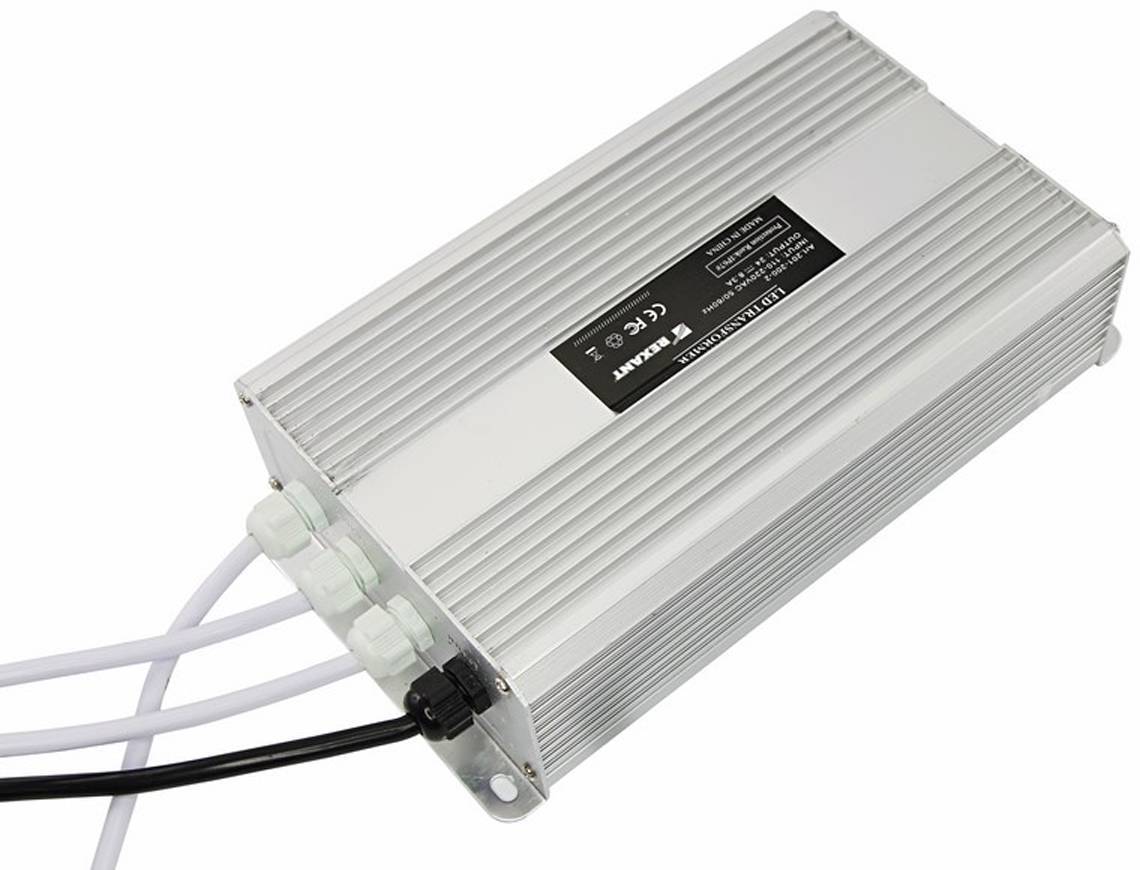

REXANT 200-200-2 200 Вт

Компактное многофункциональное устройство, поддерживающее питание светодиодных лент и прочих элементов декоративной подсветки. Блок питания, принимая 220 В, выдает 12 В.

Оснащен защитой от перегрева и короткого замыкания. Использование совершенных разработок в области технологии позволило качественно увеличить стабильность работы. Алюминиевый корпус защищает функционирующие радиоэлементы от накопившегося тепла.

трансформатор REXANT 200-200-2 200 Вт

Достоинства:

  • устойчивый выходной ток даже при нестабильном напряжении;
  • винтовые клеммы на корпусе для надежного и устойчивого крепления;
  • влагозащищенный корпус класса IP67;
  • контакты защищены от окисления и потери тока.

Недостатки:

Сферы применения LED лент

Светодиодные ленты 220 Вольт предназначены для наружного применения, выполняются в силиконовой оболочке и обладают максимальной защитой. Они могут быть одно- и многоцветными. Для них не требуется использование блоков питания, преобразователей. Они подсоединяются через силовой кабель с диодным мостом, который преобразует переменное напряжение в постоянное.

Существует разные разновидности (светодиодная лента дюралайт или светящиеся гибкие полоски на 220В). На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались миниатюрные лампы , а теперь современные LED светодиоды способные работать без блока питания напрямую от 220В. Внутреннее пространство шнура заполняют поливинилхлоридом с целью гирметичности степени защиты. По внешнему виду и способу применения лента на 220В и дюралайт-шнур очень схожи.

Основные критерии выбора

Выбирая блок питания для СЛ, необходимо обратить внимание на следующие основные характеристики:

  1. Метод преобразования напряжения.
  2. Принцип охлаждения.
  3. Исполнение.
  4. Выходное напряжение.
  5. Мощность.
  6. Дополнительный функционал.

Метод преобразования

Как я уже говорил выше, блок питания может быть трансформаторным или импульсным. Если нужен блок питания относительно небольшой мощности, то предпочтение лучше отдать импульсной конструкции. Покупка серьезного ТБП оправдает себя лишь при мощностях в сотни ватт – ИБП такой мощности стоят дорого и нередко имеют вентиляторы охлаждения, которые создают шум и собирают пыль.

Охлаждение

Охлаждение может быть пассивным и активным. В первом случае охлаждение узлов прибора производится естественным образом, во втором для этих целей служит вентилятор. Если мощность БП невелика, то от устройства с принудительным охлаждением лучше отказаться: вентилятор шумит и вместе с воздухом всасывает массу пыли, оседающую на узлах блока. Такие источники требуют регулярного технического обслуживания и, главное, плохо защищены от влаги.


Такой блок не только шумит, но и является своеобразным пылесосом

Исполнение

От конструктивного исполнения зависит степень защиты от окружающей среды. Если блок питания будет работать на улице или во влажном/пыльном помещении, то придется выбрать пылевлагозащищенную, а еще лучше герметичную конструкцию. Никаких дырочек, щелочек и, конечно, никаких вентиляторов. Для сложных механических условий (вибрация, тряска, удары и пр.) отлично подойдет прибор в металлическом сплошном корпусе. Для обычного жилого помещения можно выбрать блок в открытом кожухе со множеством вентиляционных отверстий – он будет лучше охлаждаться.

Выходное напряжение

Тут все просто. СЛ выпускаются на 2 напряжения – 12 или 24 В. Прочитай на упаковочной коробке или даже на самой ленте, на какое напряжение питания она рассчитана. Затем выбери БП, имеющий нужные параметры.


Эта СЛ рассчитана на 12 В, значит и блок питания нужен на такое же напряжение

Мощность

Мощность блока питания должна быть как минимум на 15-20% выше мощности, потребляемой лентой (лентами). Вроде все просто, но есть один нюанс. Редко, но случается, что на блоках питания не пишется мощность, а указывается лишь максимально допустимый ток. Как пересчитать его в мощность? Элементарно. Умножь рабочее напряжение (12 или 24 В) блока на его максимально допустимый ток в амперах, и ты получишь мощность в ваттах.

На этом блоке питания (фото выше) указана мощность в 20 Вт, ток 1.67 А и напряжение 12 В. Проверим для интереса: 12*1.67=20.04 Вт. Все сходится.

Дополнительные функции

Кроме своей основной работы, блок питания может выполнять и некоторые дополнительные функции. Существуют, к примеру, устройства со встроенными диммерами (регуляторами яркости), таймерами, автоматами эффектов и даже с беспроводными пультами ДУ. Тут уже на твое усмотрение, но имей в виду, что любая дополнительная функция отражается на стоимости конструкции.

Подключение без блока питания

Есть еще один вариант подсоединения, позволяющий установить светодиодную ленту к 220 В (подсоединение без адаптера). Данную процедуру сможет выполнить лишь опытный электрик. В данном случае нагрузка подается непосредственно на прибор освещения. Схема этого соединения применяется во время изготовления светодиодных ламп. Когда два диода параллельно подключаются навстречу друг другу, то их можно на длительное время запитать от источника переменного тока.

Чтобы не допустить мерцания освещения, используют специальное устройство, а именно электролитический конденсатор С1 с токовым напряжением 300 Вт (емкость 4,6−10 мФ). Еще одно устройство потребуется, чтобы выровнять переменный ток сети. Это диодный мост VD1-VD4. После подключения системы нужно узнать напряжение. Когда оно выше необходимого значения, то добавляют еще кусок ленты либо перед диодным мостом устанавливают конденсатор или резистор.

Зачем требуется блок питания?

Любой изготовитель указывает необходимым элементом в схеме подключения блок питания. Без этого устройства светодиодная лента не эксплуатируется. Подключение без блока питания к сети 220 Вольт можно сделать, если в этом будет необходимость, но все же это очень сложно. Кроме того, по правилам безопасности на прибор освещения подается ток только через адаптер.

Дело в том, что в выше рассмотренной схеме элементы пайки не имеют защиты. Можно случайно прикоснуться рукой к оголенным участкам системы. Причем удар током будет такой же, как от провода «фазы». На сегодняшний день в продаже есть светодиодные ленты, которые называются «Дюралайт». Их можно подсоединять без адаптера. Их схема подключения соответствует вышеприведенной технологии. Однако при этом лента расположена в специальной трубке для защиты.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему. Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц. Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

Популярные схемы подключения

Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.

Стандартная схема подключения

Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.

Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.

У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.

Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.

Вариант подключения двух светодиодных лент

Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.

Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).

В итоге получаются 2 цепочки:

  • блок электропитания, контроллер, светодиодная полоса;
  • блок электропитания, усилитель, светодиодная полоса.

Подключение RGB ленты длиной в 20 метров

Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.

Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.

Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.

Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.

Схема параллельного подключения RGB-ленты от 5 до 15 метров

Если мощность RGB-контроллера позволяет, то вы можете подключить параллельно сколько угодно светодиодных лент. При этом длина каждой подключаемой ленты при этом не должна превышать 5 метров.

Если мощности вашего RGB-контроллера недостаточно для подключения всей светодиодной ленты, необходимо использовать усилители RGB-сигнала (ссылка на инструкцию в конце).

Это интересно: Освещение на кухне: фото подсветки рабочей и обеденной зоны

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
