Краны для водопровода – какие выбрать?
В водопроводную систему входят не только трубы, но и фитинги, водопроводные краны, счетчики и смесительные устройства. Главное назначение кранов – перекрытие движение носителя по трубам. Можно установить кран на входе в магистраль, но в этом случае при ремонте нельзя будет пользоваться всем трубопроводом. Целесообразнее устанавливать краны на логически обоснованных ветках либо на отдельных санузлах, что даст возможность перекрыть воду в любой момент в определенном сегменте.
Любой кран состоит из корпуса, вентиля, уплотнителей и запорного элемента. Различаются краны по виду запорного механизма. Он может быть шаровым или в виде задвижки. В шаровом кране вода может течь лишь в одном направлении, если кран повернуть, то поток полностью перекрывается. В шаровом механизме нежелательно устанавливать кран в промежуточное положение, так как он быстро изнашивается. Кран может быть либо открыт, либо закрыт. Выбирать лучше изделие с ручкой в виде бабочки. Ручка-рычаг может сломаться в самый неподходящий момент.
По функциональному назначению краны делятся на следующие виды:
- стандартные;
- угловые;
- тройники;
- водоразборные механизмы и задвижки.
В стандартных запорных кранах используется шаровой механизм, поэтому они служат для перекрытия воды в отдельных секторах. В их состав входят прямые муфты. Угловые краны отличаются от стандартных тем, что их корпус изогнут под прямым углом. Тройник имеет три выхода, служит для перенаправления потока воды. Водоразборные механизмы – это краны с задвижкой-регулятором, которые устанавливаются на трубы для контроля силы потока. К металлическим трубам нужно подбирать краны из металла, к пластиковым – из пластика.
Краны для водопровода
Выбор труб
Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.
Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…
Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.
Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.
Подключение оборудования
1. Насосная станция
Это оборудование служит для того, чтобы подавать воду по трубопроводу, а также поддерживать напор
Насосные станции важно защитить от воздействия мороза, поскольку при минусовой температуре вода превращается в лед. Для этого оборудования нужно выделить отдельную отапливаемую комнату, например, в подвальном помещении, на цокольном этаже, в котельной
Если вы проживаете на юге, допускается устанавливать насосную станцию в утепленных камерах над источником воды. Как подключить насосную станцию к трубопроводу:
- От источника к оборудованию подведите трубу, к которой присоединен переходник.
- К фитингу присоедините тройник с краном-спускником, чтобы можно было остановить подачу и слив воды, если произойдет авария.
- На тройник установите клапан, препятствующий обратному току воды, если насосное оборудование выйдет из строя.
- На трубу, которая идет от источника к насосной станции, устанавливаем фильтр грубой очистки, чтобы не допустить попадания песчинок и крупного мусора в оборудование.
Теперь к магистрали подключаем насосную станцию. Для этого на нее устанавливаем манометр, реле сухого хода, накопительный резервуар. Благодаря работе реле и манометра насос будет включаться, как только давление воды в магистрали упадет.
Демпферный бак нужен для того, чтобы накапливать требуемый объем жидкости, чтобы насос мог нормально работать. «Сухой» датчик не позволит насосу включиться, если в системе нет воды, чтобы оборудование не сгорело. При покупке насосной станции внимательно изучите инструкцию по эксплуатации выбранной модели.
2. Гидроаккумулятор
Что касается монтажа гидроаккумулятора, то его необязательно использовать при создании автономного водопровода в частном доме. Однако с его помощью получится обеспечить нормальное давление, даже когда насос не работает. Гидроаккумулятор монтируют в случаях, когда магистраль напорного типа, если же система самотечная, применение такого оборудования нецелесообразно.
Как устроен гидробак? У него есть внешняя емкость из металла, в которой находится воздух, также имеется входное и выходное отверстия. В этой емкости размещена резиновая мембрана, перекрывающая оба отверстия. Как только емкость заполнится водой, мембрана растянется, образуя давление. Реле давления соединено с блоком управления насосом. Как только давление внутри гидробака достигнет определенного уровня, реле прекратит подачу воды в емкость. Когда жидкость израсходуется, давление в системе упадет, реле снова запустит работу насоса, и емкость заполнится.
3. Очистное оборудование
В зависимости от особенностей местности, в которой вы проживаете, добытая из скважины вода может быть не самого лучшего качества. Для ее дополнительной фильтрации монтируют очистное оборудование. Грубый фильтр, который устанавливают перед насосной станцией, способен уловить песчинки и крупный мусор. Чтобы очистить воду от других ненужных включений, потребуется фильтр тонкой очистки.
Чтобы правильно его выбрать, следует узнать, какие элементы входят в состав воды в большом количестве. Для этого жидкость отвозят в лабораторию. Зная результаты анализа воды, вы сможете подобрать подходящий фильтр, например для обезжелезивания. Монтируют такие фильтры после гидробака, если он установлен. Также можно купить современные очистные системы.
Типы водопроводной разводки
В типовой благоустроенной квартире водопровод состоит из двух линий: для горячей и холодной воды. Двухтрубная система с нижней разводкой, объединяющая в систему ванную комнату и кухню, — стандартный вариант монтажа. При этом схема разводки труб в совмещенном санузле отличается от принципа подвода к отдельному туалету. В последнем случае горячая вода не используется: горячий водопровод может проходить через комнату, например, до кухни, но не иметь подключений к сантехнике.
Сравнение типов разводки
Разводка труб в новостройке создается с учетом эксплуатации современных приборов: стиральной и посудомоечной машин. Старые дома редко предусматривают такую возможность и доставляют этим трудности владельцам. В некоторых случаях кроме схемы размещения мастеру приходится оценивать и техническое состояние узлов: не во всех домах с возросшей нагрузкой справится существующая разводка труб, и не всегда приборам подходят сложные условия. Для труб с истекающим рекомендованным сроком эксплуатации стоит предусмотреть замену.
Мастер-профессионал, основательно меняющий водопровод, предусмотрит все тонкости. Если планируется разводка труб в квартире своими руками, все аспекты придется постигать самостоятельно.
Последовательная
Разводка труб в квартире с небольшим количеством водопроводных выходов часто делается последовательной. От центрального входа прокладывается одна труба, затем к ней при помощи тройников подсоединяются дополнительные «ветки». Для ванной это основной смеситель и затем кран умывальника, затем выход в кухню до мойки и посудомоечной машины.
Последовательная система подключения может объединять колена разных типов: разводка медных труб в санузле переходить в гибкие шланги для подключения бытовой техники. Подвижная разводка труб под стиральную машину или посудомойку — последний сектор такой системы.
Владельцы такого водопровода сразу ощущают и его преимущества, и его недостатки.
Система легко монтируется, ее принцип нагляден и прост. Небольшое количество соединительных элементов сокращает риск аварий. Конструкция компактна и легко помещается в стену: на виду или в специальных смотровых шкафчиках остаются только счетчики.
Минус водопровода с последовательной цепью подключений заметен сразу при попытке включить одновременно воду в кухне и ванной: напор будет заметно ниже, чем при включении одного узла. Эффект объясняется «разделением» потока на несколько. При обилии подключенных к одному водопроводу приборов такая система докажет свою ущербность. Выбрать придется, какой трубой разводить воду по дому: напор жидкости в первом колене будет выше, чем в последнем. Используемые трубы должны учитывать такую нагрузку.
Возможность отключить воду в случае аварии появляется при врезке дополнительных кранов, но вентиль перекроет поток ко всем устройствам, находящимся после этого узла.
Коллекторная
Коллекторная разводка труб подразумевает единый узел, затем подразделяющийся на комплекс потоков. На кухне система может включать несколько умывальников, стиральную машину и посудомоечную, а разводка труб в туалете — унитаз, писсуар и умывальник. Схема коллекторной разводки труб — необходимость в многоэтажных постройках и помещениях большого метража. К одному коллектору могут быть подключены десятки приборов: бойлеры, смывы, смесители, ванны и джакузи, подводы к бассейнам и приборам полива.
Недостаток системы в сложности организации: мастеру приходится рассчитывать напор и возможность разделения потока без ущерба ему.
Сам коллектор — объемная структура. Он включает не только разделяющую и перенаправляющую фурнитуру, но и вентили. Это плата за возможность перекрывать потоки по отдельности, что невозможно сделать при последовательной системе подключения.
Комбинированная
Оптимальное решение для квартиры и частного дома — комбинированная разводка. Она включает и коллекторы, разбивающие основной поток на отдельные направления до кухни и туалета, и последовательные ветви. Разводка труб на кухне может стать отдельной ветвью, в этом случае пользование стиральной машиной не скажется на напоре воды в ванной. Это позволит перекрывать для ремонта только одну из веток, полноценно пользуясь остальными.
Счетчики при комбинированном и коллекторном типах разводки ставятся на основную линию до коллекторного узла.
Система отопления в частном доме
Разводка труб отопления выполняется с учетом тех же принципов, что и водопровод. При последовательной системе напор скажется на давлении внутри трубы и на нагреве поверхности. Батареи с последовательным принципом подключений неактуальны.
Способы прокладки туб водоснабжения
Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:
- Закрытым;
- Открытым.
Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.
Основным недостатком закрытого способа является:
- Невозможность профилактического осмотра труб с целью проверки их состояния;
- Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.
Преимущества открытого способа заключаются в:
- Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
- Возможности своевременного обнаружения протечки;
- Простом ремонте трубы в любом месте;
- Возможности усовершенствования системы в процессе эксплуатации.
Что такое коллекторная схема водоснабжения
Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо.
При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).
Устройство, от которого протягивается (монтируется) водопровод, называется коллектор. В коллекторной схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей воды.
Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.
Особенности монтажа
Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).
Типы компенсаторов для полипропиленового водопровода
Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

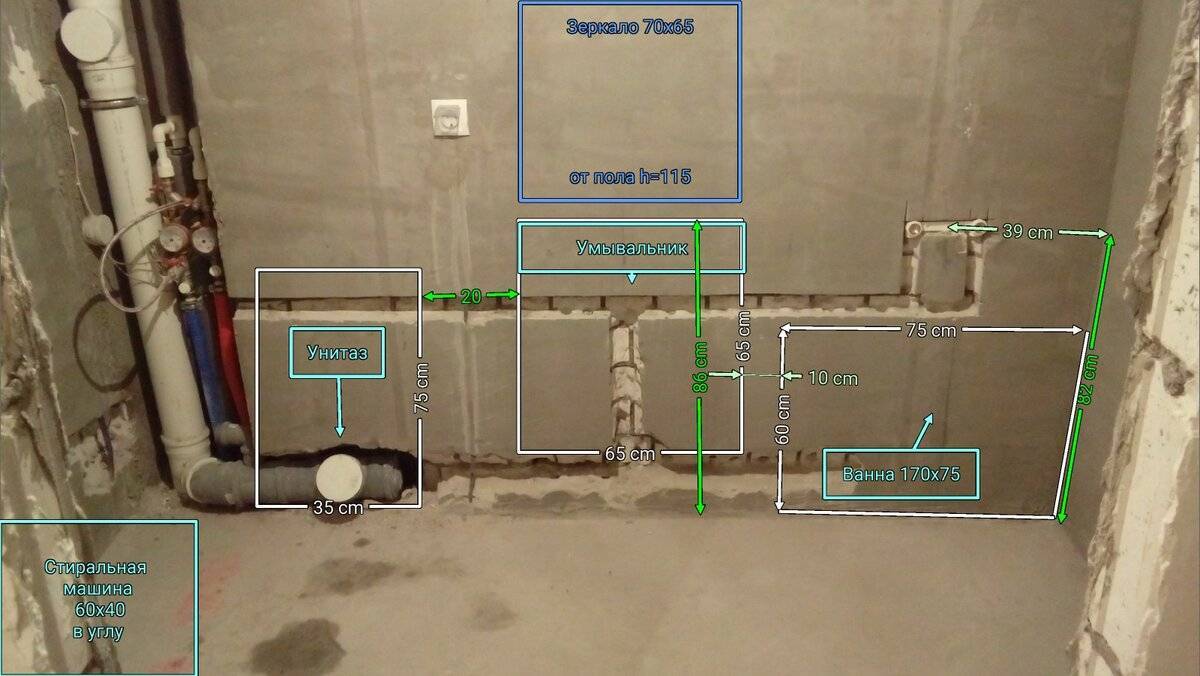

Как самостоятельно составить проект?
Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.
Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.
Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.
Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх
Что такое коллектор?
Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.
В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.
Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.
Замена разводки водоснабжения
Для замены разводки водоснабжения в квартире, сначала надо демонтировать старый водопровод. В первую очередь отключаем стояки водопровода, затем срезаем болгаркой от вентилей и откручиваем их, стараясь не делать перекосов.
Как сделать замену труб в ванной можно посмотреть в видео.
Видео: Заменить трубы в санузле и ванной
Практически всегда отрезок водопровода до вентиля забит смесью песка и шлака. Обязательно прочистите трубу прежде чем начнёте монтаж, обычно для этого используют струну или отвёртку. Меняем вентиля и фильтры. При монтаже полипропиленоых труб делаем наружную фаску на срезе, зачищаем трубу и одну сторону вставляем в фитинг, а другую в насадку. Затем при помощи паяльника оплавляем пластик, конец трубы устанавливаем в фитинг и несколько секунд выжидаем. Всё, операция закончена – переходим к очередному соединению.
Что нужно учитывать при самостоятельном монтаже
Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:
- отопительные батареи желательно располагать под подоконниками;
- промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
- все радиаторы во всех комнатах должны располагаться на одном уровне;
- рёбра батарей всегда должны иметь вертикальное размещение;
- в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.
После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.
Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.
Принцип функционирования водяного отопления
Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

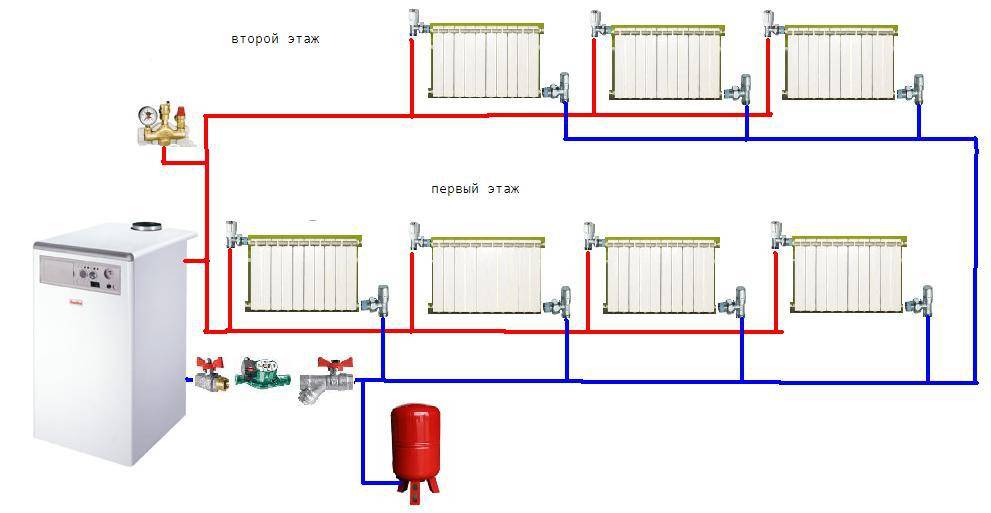

Схема водяного отопления
Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.
Материалы
- Какими материалами можно выполнить монтаж системы водоснабжения дома своими руками?
Для начала давайте вспомним, какими будут эксплуатационные параметры системы водоснабжения:
Давление: не выше 4,5 кгс/см2;
Типичное давление на водоснабжении
- Температура: +5 — +75 градусов;
- Гидроудары: исключены благодаря наличию в системе мембранного бака (в случае самотечного водопровода — исключены в силу самого его устройства).
Полипропилен
Фитинги и трубы PPR
- Срок службы: как минимум 50 лет на ХВС и 25 лет на ГВС.
- Рабочее давление: от 10 до 25 кгс/см2. Оно зависит от SDR трубы (отношения ее диаметра к толщине стенок) и наличия или отсутствия армирования.
- Термостойкость: 90°С.
- Цена погонного метра: от 20 рублей при диаметре 20 мм.

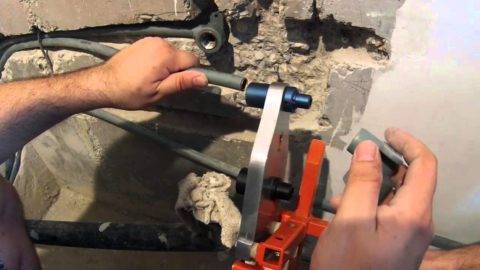

- Соединение: трубы свариваются с фитингами после оплавления на насадке паяльника. Монтаж одного соединения занимает 30-60 секунд. Весь необходимый для работы инструмент (паяльник с комплектом насадок и нож-труборез) стоит около 2000 рублей.
Монтаж водоснабжения дома полипропиленом
Термостойкий полиэтилен
PE-RT отличается от обычного полиэтилена повышенной термостойкостью, достигающейся путём введения в его состав сополимеров.
Бухта трубы PE-RT 20х2 мм
- Срок службы: не меньше 50 лет.
- Рабочее давление: до 16 кгс/см2.
- Термостойкость: 90-110°С.
- Цена погонного метра: от 60 рублей при диаметре 20 мм.
- Соединение: компрессионные фитинги (для сборки соединения нужны два разводных ключа) или муфтовая сварка уже знакомым нам паяльником.
Монтаж соединения на PERT
Металлопластик
Монтаж водоснабжения частного дома выполнен металлопластиковыми трубами
Металлопластиковые трубы появились на российском рынке раньше прочих полимерных материалов, и сразу стали популярными благодаря простоте и скорости монтажа. Труба представляет собой алюминиевый сердечник, вклеенный между двух оболочек из полиэтилена PE-RT или PE-X (сшитого, с поперечными связями между молекулами полимера).
Структура металлополимерной трубы
- Срок службы: не меньше 50 лет.
- Рабочее давление: до 16 кгс/см2.
- Термостойкость: 90°С.
- Соединение: компрессионными фитингами с обязательной калибровкой и снятием внутренней фаски. Инструкция связана с особенностью фитингов: герметичность соединения с трубой обеспечивается резиновыми уплотнительными кольцами. Неоткалиброванная труба без снятой фаски вырывает кольца из пазов, и соединение через короткое время дает течь.

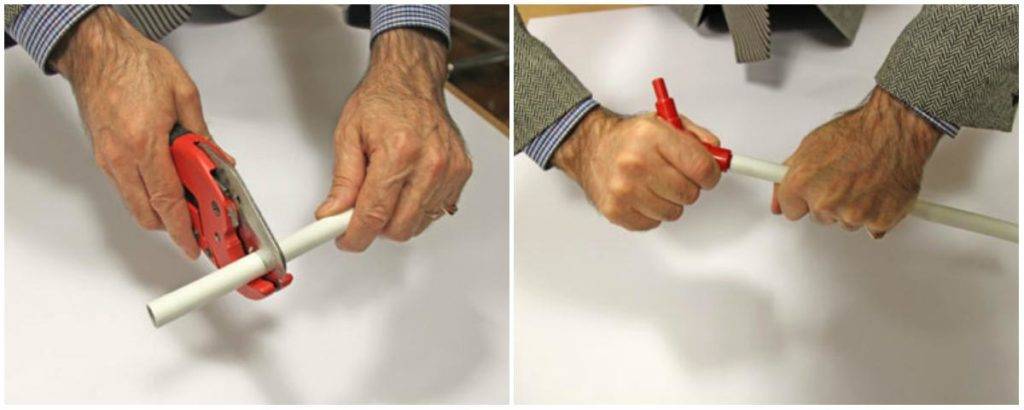

Резка и калибровка металлополимерной трубы
На фото — комплект инструмента для монтажа труб PEX
Преимущества и недостатки коллекторной системы водоснабжения
К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес
- Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
- Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.
К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.
Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.
Нормы водоснабжения
Регламентирующие водоснабжение жилых домов нормативы содержатся в своде правил СП 30.13330.2012.
Вот ключевые требования этого документа:
Вода должна подаваться с избыточным давлением в местах ее разбора, не превышающим 4,5 атмосфер. Минимальное значение давление не должно быть ниже границы работоспособности сантехоборудования и бытовой техники (в отсутствие таких сведений — 2 атмосфер);
Бытовая и санитарная техника работоспособна при давлении 0,3 кгс/см2 и выше
Состав воды должен соответствовать требованиям СанПиН 2.1.4.1074-01;
Нормы качества воды
- Минимальная допустимая температура горячей воды равна 60°С, максимальная — 75°С;
- Водоразборная, запорная и регулирующая арматура должны открываться и закрываться плавно во избежание гидроударов в водопроводе;
- Применяющиеся трубы и фитинги должны сохранять работоспособность как минимум 50 лет в системе ХВС и 25 лет на ГВС (при температуре до 75 и до 20 градусов соответственно и нормативном давлении);
- Гидравлическое сопротивление участков водопровода не должно увеличиваться в процессе его эксплуатации (то есть на стенках труб не должны скапливаться отложения и ржавчина).
Отложения в стальном водопроводе
Что лучше: закрытый или открытый трубопровод
При выборе способа монтажа водопровода (открытый или скрытый) учитывают дизайн помещения, количество потребителей и материал трубопроводов.
Если используют стальные или металлопластиковые изделия, то расположение внутри стен не допускается. Для скрытой установки подходят изделия из полипропилена, но необходимо качественно выполнить стыки. При появлении течи в процессе эксплуатации водопровода потребуется снять отделку со стен, что приводит к повторному ремонту помещения.
При укладке используют гофрированные сантехнические рукава. Дополнительные оболочки компенсируют температурные деформации либо предохраняют пол или стены от воздействия конденсата, появляющегося на поверхности труб для холодной жидкости.
Закрытая форма трубопровода смотрится эстетичнее.
Одноквартирный дом
Какой может быть схема разводки водоснабжения частного дома?
- Последовательной и коллекторной;
- Открытой и скрытой;
- В случае ГВС — циркуляционной и тупиковой.
Схема горячего водоснабжения с циркуляционным насосом
А теперь давайте разбираться, в чем преимущества и недостатки каждого из перечисленных решений.
Тройники и коллекторы
Начнем с определений.
Та схема подключения раковин и ванны к водопроводу, которую мы все привыкли видеть в квартирах своего детства, называется последовательной, или тройниковой. Все приборы подключены к единственной подводке тройниковыми соединениями.
Смесители и бачок унитаза подключены через тройники
Почему советские проектировщики остановили свой выбор именно на такой разводке?
Из-за ее низкой материалоемкости, что в масштабах страны означало заметную экономию. Однако, у тройниковой схемы есть один серьезные недостаток: если полностью открыть кран на одном смесителе, на других сантехнических приборах мгновенно упадет напор.
Если вы откроете холодную воду на кухне, из ванной вполне может донестись гневный крик ошпаренной кипятком супруги.
Коллекторная схема предполагает наличие у каждого прибора собственной подводки, подключенной к коллектору-гребенке. В этом случае напор воды определяется только давлением на участке водопровода до коллектора и (в динамическом режиме — при расходе воды) длиной подводок.
Коллекторы ХВС и ГВС
Помимо очевидного достоинства, коллекторная схема имеет пару столь же очевидных недостатков:
- Суммарная длина труб увеличивается в несколько раз, что выливается в заметный рост расходов;
- Большое количество подводок будет очень сомнительным украшением ваших стен, поэтому коллекторная разводка за редким исключением выполняется скрыто. Чем это плохо, мы сейчас выясним.

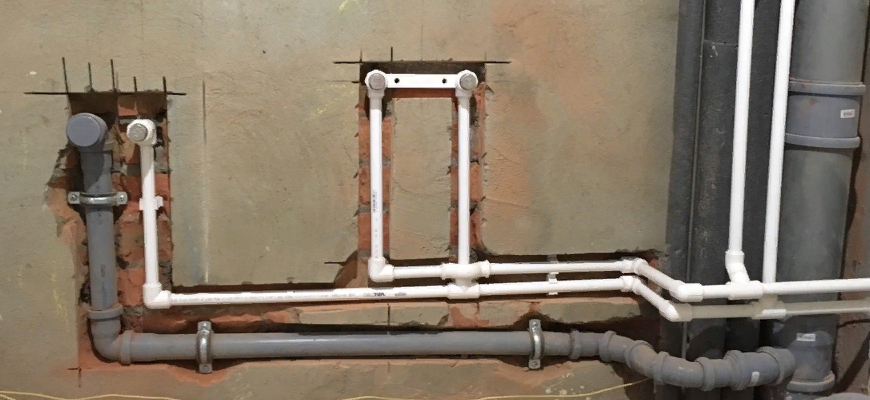

Подводки к приборам уложены в штробы
Скрытый и открытый монтаж
Достоинство скрытой разводки — эстетичность дизайна помещения: инженерные коммуникации принято стыдливо прятать. Однако автор — сантехник с многолетним стажем — обеими руками выступает за открытый монтаж подводок водоснабжения к приборам.
Большая часть поводок находится под потолком подвала
Чем не угодил скрытый монтаж?
- Вечных материалов не существует. Брака тоже никто не отменял. Лопнувший участок проложенной открыто проводки можно заменить, не нанося ущерба отделке;
- Скрытая разводка может быть выполнена только на стадии ремонта помещения. Открытая — в любой момент;
Открытая разводка водоснабжения в деревянном доме
Открытая разводка труб оставляет возможность в любой момент присоединить новый прибор (в частности, посудомоечную или стиральную машинку) к произвольной точке водопровода. При скрытом монтаже труб это невозможно.
Подключить новый умывальник? Легко!
Циркуляционное и тупиковое ГВС
Циркуляционное ГВС в коттедже обеспечивает небольшую, но вполне реальную экономию воды при большом расстоянии от дальних точек водоразбора до водонагревателя: остывшая вода из труб бесполезно сливается в канализацию.
Давайте, к примеру, выясним, сколько воды мы сольем до ее нагрева при длине 20-миллиметровой полипропиленовой подводки в 12 метров:
- Внутренний диаметр трубы с 2-миллиметровыми стенками — 16 мм, или 0,016 м;
- Радиус — половина диаметра, или 0,008 м;
- Объем цилиндра равен произведению квадрата его радиуса, высоты и числа π;
Формула расчета объема цилиндра
Внутренний объем подводки, таким образом, равен 0,0082×3,14159265×12=0,0024 кубометра, или 2,4 литра.
Расход воды через водоразборную арматуру
Кроме того, как мы помним, циркуляция ГВС обеспечивает непрерывную работу водонагревателей.
Однако автор позволит себе сделать пару замечаний:
Установка отдельного электрического бойлера на дальнюю раковину полностью решает проблему ожидания нагрева воды в тупиковой системе;
Компактный бойлер обеспечивает мойку горячей водой
Электрические полотенцесушители потребляют 40-100 ватт, то есть примерно столько же, сколько и циркуляционный насос.
Энергопотребление этого прибора — всего 80 Вт
Выводы
Однотрубная верхняя разводка отопления подходит для сооружений с чердачным помещением. Она не позволяет добиться равномерного обогрева комнат, но требует меньших расходов на материалы и монтаж.
-
Двухтрубная разводка – выбор владельцев коттеджей, предназначенных для постоянного проживания. Ручные и автоматические вентили гарантируют регулировку температуры в помещении.
Нижняя разводка позволяет замаскировать трубы в конструкции пола или стены.
Сеть отопления с естественной циркуляцией характеризуется ограниченным радиусом действия – 30 м.
Для многоэтажных домов предпочтительно использовать насос. Он гарантирует необходимую скорость циркуляции.
Максимальная управляемость характерна для коллекторной системы, в которой можно регулировать и отключать отдельные радиаторы.
Проектирование и монтаж разводки отопления требует сложных инженерных расчетов, поэтому лучше доверить работу специалистам. Причем не строителям «широкого профиля», а именно инженерам.
Специалисты компании «ИнРед» подберут оптимальную схему отопления для вашего дома, составят проект и смету, помогут с монтажом. Компания работает по Свердловской области.
