Как из профильной трубы своими руками сделать односкатную крышу: расчет, строительство, нюансы

Что понадобится

Покрытие крыши гаража профнастилом стоит начинать с подготовки всех необходимых материалов и инструментов. Лучше запастись всем заранее, чтобы не прерывать рабочий процесс. Для того чтобы уложить профнастил на крышу гаража вам понадобиться:

  1. Для резки листов пригодится ножовка по металлу. Чтобы ускорить работы по покрытию крыши профлистом, можно использовать электрические ножницы. Стоит отметить, что болгарку применять нельзя. Этот инструмент повредить защитное покрытие профнастила, и ваша кровля быстро выйдет из строя.
  2. Отвертка. С ее помощью будут вкручиваться саморезы. Если есть, то лучше приготовить шуруповерт. В этом случае работы по покрытию гаража пойдут быстрее.
  3. Также вам понадобятся дрель, молоток, измерительные приборы (рулетка, строительный уровень).

Кроме инструментов следует запастись и материалами. В первую очередь закупите профлист в нужном количестве. Определить сколько этого кровельного материала вам понадобится просто. Достаточно измерить площадь гаража. Плюс к этому добавить обязательные свесы. Они нужны для того, чтобы крыша защищала стены и фундамент гаража от атмосферных осадков. Также следует учитывать нахлест с которым будет укладываться профнастил.

Кроме кровельного материала нужно подготовить и гидроизоляцию. Конечно, ради экономии можно обойтись и без нее. Но чтобы гарантированно защитить имущество, находящееся в гараже от дождя, лучше немного потратиться.

Еще одни важный тип материала – это крепеж. Как правило, для этих целей используют саморезы для профнастила. Но брать обычный вариант нельзя. Саморезы должны иметь оцинковку, она будет служить защитой от коррозии. Также в комплект должны входить резиновый шайбы. Они служат уплотнителем, чтобы влага не проникла сквозь отверстия в профлисте.

Односкатная крыша на гараж из профнастила может быть выполнена и одним человеком. Материал не тяжелый, да и работать с ним легко. Но все-таки крыша, даже на таком небольшой строении как гараж – это травмоопасное место, поэтому стоит позаботиться о своем здоровье. Лучше всего выполнять работу с помощником. В таком случае и травму получить будет сложнее, и дело пойдет гораздо быстрее.

Важные условия при строительстве навеса

Зная, как варить фермы для навеса, можно разрабатывать достаточно сложные сооружения, но желательно каждый проект согласовывать со специалистами. Безопасные металлоконструкции должны соответствовать требованиям ГОСТ 23118-99, техническая документация содержит все правила сборки элементов.

Минимальный уклон скатного навеса составляет 25-30°, это обеспечит постепенный равномерный сход снега

Толщина стенок профильных труб, используемых для каркаса должна составлять не менее 3 мм, это важное условие прочности

Для перемычек фермы можно использовать трубы с толщиной стенки 2 мм

Важно знать, что расстояние между фермами не должно составлять более 1,75 метра, в противном случае нагрузка на каркас может оказаться неравномерной, и поликарбонат начнёт провисать из-за большого веса

Поликарбонатные листы или другой кровельный материал должны выступать за пределы каркаса минимум на 10-15 см с каждой стороны – это позволит уберечь металлические элементы от попадания дождевой влаги и последующего воздействия коррозии. Боковые части поликарбонатных листов закрываются специальными профилями, чтобы в ячейках не скапливались пыль и мусор.

Как сварить ферму для навеса своими руками? На первый взгляд эта работа может показаться очень сложной, но при наличии навыка работы со сварочным аппаратом и хотя бы минимальных знаний в проектировке с ней можно справиться без привлечения специалистов.

Основные элементы

Перед тем как построить односкатную крышу своими руками, необходимо изучить основные ее элементы. Схема простейшей кровли включает в себя следующие элементы:

Конструкция односкатной крыши

  1. Стропильные ноги. Сечение принимается в зависимости от пролета и снеговой нагрузки. Для частного домостроения правильно будет принять сечение 100х200 мм с таким шагом, чтобы расстояние между соседними стропилами было 0,58. Это обусловлено тем, что для утепления кровли чаще всего применяют минеральную вату, которую удобнее всего укладывать именно с таким шагом. Кроме того, высота стропильных ног не может быть меньше толщины утеплителя, а она для большинства регионов составит 150-200 мм. Монтаж может осуществляться с использованием двух типов стропил: цельные или составные (зависит от пролета). Если есть необходимость установки цельной доски на большой пролет, рекомендуется рассмотреть каркас из клееной древесины.
  2. Мауэрлат. Монтаж односкатной крыши предусматривает наличие двух точек опирания на мауэрлат для одной стропильной ноги. Мауэрлатный брус располагается в двух уровнях, обеспечивая уклон стропильных балок. Устройство опорного элемента возможно из бруса сечение 100х100 или 150х150 мм в зависимости от веса кровли.
  3. Подкосы. Каркас предусматривает наличие этих элементов при достаточно большой ширине здания и использовании составных стропил. Сечение подкосов можно принять 100х100 мм. Угол наклона относительно горизонтали60 или 45 градусов. Второе название такого элемента — подстропильная нога. Такая схема позволяет разгрузить стропила, уменьшить их расчетный пролет и прогиб.
  4. Лежень. Правильно будет опирать подкос не на перекрытие, а подложить под него лежень. Монтаж лежня осуществляется в специально подготовленную выемку в стене. При этом для домов из бетона или кирпича между стеной и брусом необходимо предусмотреть слой рулонной битумной гидроизоляции. Это предотвратит гниение и повреждение древесины. Сечение принимают равным 100х100 или 150х150 мм. Брус может быть сплошным по всей длине стены или прерывистым, только по опирание подкоса.
  5. Обрешетка.Предназначена для создания основания под кровельное покрытие. Устройство обрешетки при шаге стропил примерно 0,6 метра предполагается из досок толщиной 32 мм. Монтаж обрешетки может осуществляться разреженно или сплошным настилом. Для металлической черепицы сплошное основание не требуется, а для битумной оно необходимо. Для любого типа кровельного покрытия правильно укладывать сплошную обрешетку в ответственных местах. Для односкатной кровли таким участком станет карниз, здесь укладывают доски без разбежки на расстоянии 1 метр от края.

Важные моменты при проведении расчетов

Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. Посчитать общий вес каркаса можно нашим онлайн калькулятором.

Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

Можно так же воспользоваться следующей программой.

Находиться тут, с ее помощью так же можно произвести все необходимые действия

Обращу внимание что данная программа является частично бесплатной

Рекомендации перед постройкой

Требования, предъявляемые к навесам, отражены в СНИП В документе указано как правильно определить нагрузки и их величины, которые должна выдерживать конструкция. Помимо этого нужно учитывать климатические особенности региона. Если зимы снежные и случаются сильные порывы ветра сечение профиля увеличивается.

Также следует учитывать размеры навеса. При увеличении расстояния между опорами сечение профиля выбирается больше. Шаг установки ферм регламентируется СНИП, однако, следует учитывать ширину кровельного материала. При использовании ондулина или поликарбоната чертеж составляется с учетом размера их листов.

Рекомендации

Строительство односкатной крыши своими руками требует существенной подготовки, поскольку необходимо самостоятельно ознакомиться со всеми нормативными актами и технологией проведения работ, подготовить проектную документацию и выполнить соответствующие расчеты на количество материалов. Наши калькуляторы не учитывают все тонкости процесса и позволяют реализовать только последние две задачи.

Для того чтобы построить максимально надежное сооружение вы должны самостоятельно изучить положения СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010)

«Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011)

«Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора односкатной крыши.

Параметр, характеристикаОптимальный диапазон
Угол наклона крыши10-30°
Свес карнизный50-100 см
Свес фронтонный / Выпуск40-70 см
Размер мауэрлата100х150 мм
150х150 мм
Размер стропил50х150 мм
50х200 мм
Соотношение глубины запила и ширины стропил1/4
1/3
Шаг стропил60-100 см
Размер обрешетки25х100 мм
40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)1-10 см
30-40 см
30-65 см
Размер контробрешетки30х50 мм
Нахлест гидроизоляции10-20 см
Толщина теплоизоляции10-15 см

Для расчета односкатной крыши нужно ввести в калькулятор исходные данные: размеры здания, высоту крыши и длину свесов. Также нужно будет указать некоторые данные по стропилам и обрешётке. Район строительства по снегу и ветру тоже нужно указать.

В итоге расчета будут вычислены следующие характеристики крыши: площадь, угол наклона ската, вес материалов, количество рулонов и т.п. В табличной форме выводятся размеры и количество материалов стропил и обрешетки.

Наш онлайн калькулятор поможет вам сделать расчет крыши из шифера, листовой стали, черепицы (битумная, металлочерепица), ондулина и других современных кровельных материалов.

Виды деревянных ферм

Подобные конструкции могут использоваться не только при строительстве крыш, раньше, например, они использовались при строительстве мостов. Но, учитывая восприимчивость дерева к влаге и воздействию насекомых (несмотря на все защитные пропитки), в последнее время они используются главным образом именно для устройства крыши, или в качестве перекрытий между этажами в частном строительстве.

Что же касается классификации, то по назначению можно выделить:

  • деревянные стропильные фермы – их можно собрать на земле, а потом просто поднять и закрепить на уже почти готовом доме. Это очень удобно и сокращает время строительства;
  • фермы-перекрытия – в этом случае они используются в роли перекрытия между этажами.

Есть определенные отличие и в форме конструкции, можно выделить такие типы как:

с параллельными поясами – используются для устройства перекрытия между этажами;

  • треугольные – при строительстве частных домов каркас крыши состоит из нескольких треугольных ферм, соединенных поверху деревянным брусом;
  • прямоугольные фермы могут использоваться для устройства крыши с небольшим уклоном;
  • возможны варианты с трапециевидным очертанием, а также с искривленным верхним поясом.

На схеме представлены разные варианты очертания верхнего пояса

Как правило, ферма из дерева изготавливается либо из деревянного бруса, либо из достаточно широких досок (если нагрузка будет главным образом вертикальной).

Но возможны и другие варианты:

Схема узла из фанерных труб

Выбор формы кровли


Помимо односкатного типа в частном строительстве спросом пользуются и другие формы крыши:

  • купольная;
  • шатровая;
  • арочная;
  • двускатная.

Односкатная крыша – простая конструкция, что позволяет строить ее своими силами. Выбирая в качестве материала металл, каркас будет состоять из таких элементов:

  • верхний пояс;
  • нижний пояс;
  • стойки;
  • раскосы;
  • шпренгели (раскосы);
  • крепежные детали (клепки, косынки, сварные швы).

Приобретает популярность односкатка под небольшие дачные постройки, гараж, летнюю кухню с фермой вида полонсо. Это треугольный каркас, где нижний пояс делают приподнятым, ломаным.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала

Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Уход за односкатной крышей

Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:

Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил

В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.

Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.

Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

  1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
  2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
  3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться

Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Последовательность выполнения работ

Строительство навеса осуществляется так:

  1. на дне каждой выемки формируется дренирующая подушка толщиной 10 – 15 см: насыпают песок и затем щебень, тщательно трамбуют;
  2. далее в выемки устанавливают пластиковые трубы, соответствующие им по диаметру;
  3. устанавливают в выемки стойки, добиваясь при помощи отвеса строго вертикального положения. С одной стороны стойки должны быть выше — этим обеспечивается уклон ската для стока воды;
  4. в выемках стойки укрепляют клиньями или подпорками;
  5. заливают в выемки бетон (пластиковые трубы играют роль опалубки и гидроизоляции);
  6. сверху опоры скрепляют горизонтальными прогонами — они называются верхней обвязкой. Прогоны по длинным сторонам попутно играют роль мауэрлатов: на них ложатся стропила. В металлической конструкции все соединения выполняются электросваркой. В деревянной — саморезами или гвоздевым боем;
  7. укладывают на мауэрлаты стропила. В металлической конструкции они имеют вид ферм — их предварительно сваривают на земле;
  8. поперек стропил приваривают или набивают обрешетку — металлопрофиль или бруски небольшого сечения (определяется расчетом);
  9. настилают кровельное покрытие. Все материалы, кроме поликарбоната, укладывают с нахлестом, двигаясь от нижней точки ската к верхней.

Поликарбонат монтируют без нахлеста — листы стыкуют при помощи специального профиля. Он состоит из базовой части, прикручиваемой к стропилу, и защелки, прижимающие стыкуемые листы.

Навес из поликарбоната

Профнастил, металлочерепица и поликарбонат крепятся к обрешетке саморезами с прокладками. Ондулин — специальными гвоздями или саморезами, с прокладкой оснащенной крышечкой. Битумная черепица — гвоздями, закрываемыми лепестками соседнего гонта. Рулонные материалы приклеивают мастикой.

Сотовый поликарбонат размещают ребрами жесткости вдоль ската — тогда сконденсировавшаяся влага будет вытекать из ячеек. Торцы заклеиваются лентами и затем закрываются заглушками. На нижнем торце используется перфорированная лента — она пропускает вытекающую влагу.

При монтаже соединительного профиля между ним и поликарбонатом оставляют зазор для свободного расширения пластика. Также требуется оставлять зазоры между саморезом и краями крепежного отверстия, для чего диаметр последнего делают на 2 – 3 мм больше диаметра самореза.

Особенности строения крыши из труб

Основой данной конструкции является ферма. Она состоит из плоских линий верхнего и нижнего контуров. В промежутке между двумя контурами расположена своего рода решетка. Она представлена раскосами и стойками. Все детали данной фермы соединяются между собой с помощью специальных узловых фасонок. С целью фиксации этих элементов используются сварки и болты. Иногда применяются клепки.

В некоторых строительных торговых точках можно найти уже готовые сложенные конструкции со стандартными параметрами.

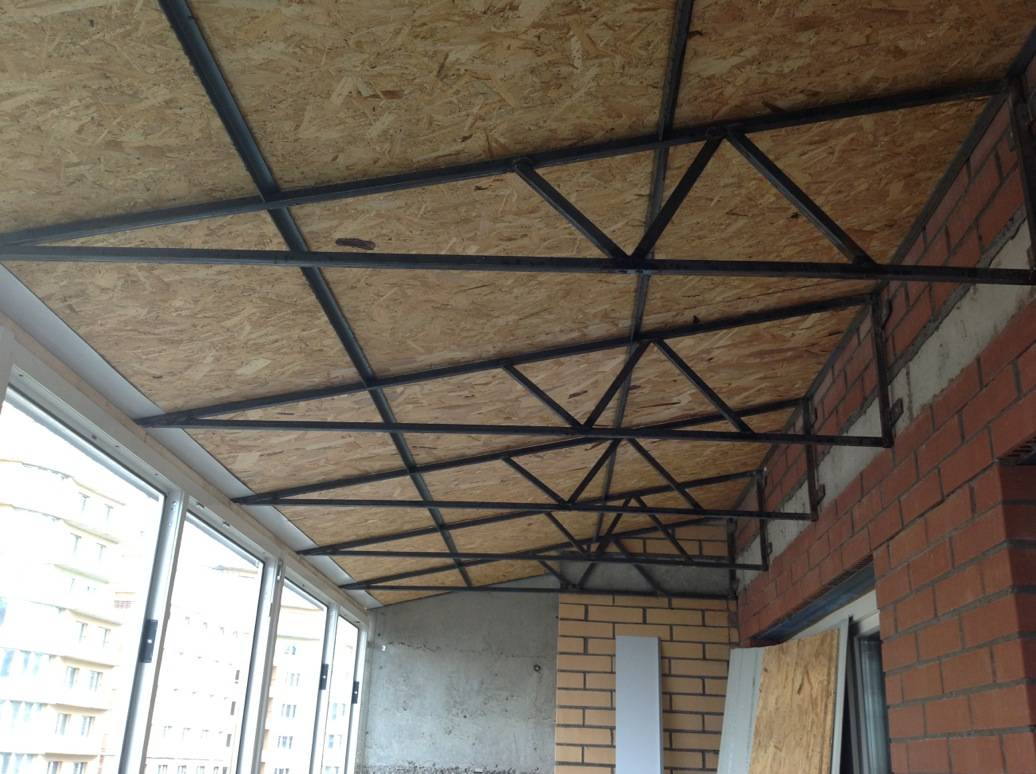

Крыша из профильной трубы

Можно изготовить крышу из профильной трубы своими руками. Однако для этого потребуется точность расчетов, наличие специальных навыков и умений работы с трубами. В данном случае намного проще приобрести готовые фермы, а потом их правильно смонтировать.

Выбор материалов

По стандарту применяется древесина твердых пород либо металл в виде профильных труб разного сечения. Довольно популярны комбинированные типы стропильных систем. Разберем особенности, плюсы и минусы каждого из материалов подробнее.

Дерево

Популярное сырье в малоэтажном строительстве. Наиболее востребованы обрезные доски, брус хвойных пород. Причины тому – низкая цена, простота обработки, подгонки.

Допустимо применять 2 типа древесины:

  1. Клееный брус. Получается путем склеивания нескольких досок между собой в заводских условиях. Стоит дорого. Но даже со временем не трескается, не дает усадки. Показатель влажности колеблется от 8% до 12 %.
  2. Доски, брус естественной влажности. Стоит дешево. Но зачастую, высыхая, начинает деформироваться, давать усадку или трескаться.

К преимуществам возведения стропильной системы из дерева стоит отнести:

  • доступность сырья;
  • низкая цена;
  • экологическая безопасность;
  • удобство, легкость обработки (резка, сверление, подгонка размеров);
  • самобытный внешний вид (отлично впишется в стиль кантри, фахверк, шале);
  • возможность сборки своими силами.

Есть у такой конструкции и недостатки:

  • ограниченный срок эксплуатации;
  • необходимость периодического ухода;
  • поддерживает процесс горения.


Для продления срока службы пиломатериалов их в обязательном порядке перед началом монтажа пропитывают антисептиками (от влаги, насекомых), антипиренами (для защиты от огня).Установка стропильных элементов из дерева подразумевает точность расчетов, благодаря которым будет исключен риск провисания бруса под весом крыши.

Для этого важно продумать размещение поперечных балок либо распорок, поместить средний прогон из толстого куска бруса поперек идущим стропилам. Деревянные элементы могут соединяться между собой способом врубка или металлическими крепежами (болты, анкера, шпонки, гвозди)

Для экономии времени и продления срока службы фермы для односкатной крыши популярной практикой стало использование деревянных и металлических элементов.

Открытые фермы применяются при возведении промышленных зданий, складов. В частном строительстве стропильную систему делают закрытой, обшивают потолочными материалами.

Профильные трубы из металла

Для изготовления ферм применяются профильные трубы квадратного либо прямоугольного сечения. Выбор диаметра, толщины стенок металлопрофиля зависит от размеров постройки, нагрузки.

При подборе габаритов профильных труб стоит учесть такие моменты:

  1. Для небольших зданий хватит труб длиной до 4,5 м размерами 40*20*2 мм.
  2. Когда нужно собрать ферму длиной от 5 м, то размеры профиля должны быть 40*40*2 мм.
  3. Если это крыша большого дома, офиса, производственного цеха, то габариты профильных труб для фермы должны быть 40*60*3 мм.

Для самостоятельного изготовления ферм лучше брать трубы квадратного сечения толщиной от 3 до 5 мм. С ними будет проще работать.

Основные преимущества металлического каркаса для кровли:

  1. Имеет высокую несущую способность, за счет чего не деформируется под действием больших нагрузок.
  2. Возможность использования любого типа кровельного материала.
  3. В отличие от дерева металл не горит, не подвержен гниению.
  4. Создание сложных по конструкции каркасов без риска потери прочности.
  5. Длительный срок службы.
  6. Не нуждаются в периодическом уходе.
  7. Готовые металлические фермы имеют небольшой вес.
  8. Доступная цена металлопрофиля.
  9. Изготовление каркасов нестандартных форм.
  10. Экономный расход материала.

Пример расчёта фермы для создания простого односкатного навеса

Рассмотрим подробнее процесс строительства односкатного навеса, размер которого составляет 6х4 метра – это самое распространённое решение для временного хранения автомобиля. В качестве кровельного материала используется поликарбонатный лист, его ширина составляет 2, 1 метра.

Следовательно, фермы должны располагаться под краем каждого листа, а также посередине. Для расчёта можно использовать программное обеспечение, которое позволит наглядно представить каждый элемент и провести необходимые расчёты.

Как правильно варить фермы для навеса? Для строительства используются профильные трубы сечением 30х30 мм, длина верхних труб составляет 3900 мм, нижних – 3100 мм. Расстояние между ними составит 150 мм, по краям будут приварены наклонные распорки.

Для наклонных распорок можно использовать профильные трубы сечением 20х20 мм, они будут располагаться под углом в 25 градусов. Они должны быть приварены зигзагообразно между верхней и нижней трубой фермы.

Основой металлического каркаса станут две продольные профильные трубы сечением 30х30 мм. Между фермами будут располагаться продольные перемычки, длина которых с учётом снеговой нагрузки составит полметра. Вертикальные стойки навеса изготавливаются из такой же трубы, они должна располагаться под каждой фермой с двух сторон.

Стойки необходимо забетонировать на глубине 60-80 см, тогда они смогут выдерживать даже очень большую нагрузку. Можно использовать и другой вариант: в грунт устанавливаются бетонные закладные, к которым прикрепляются металлические стойки.

После подготовки всех материалов можно переходить к сварочным работам. Сваривать металлический каркас имеет право только человек со специальным образованием, нужно обязательно позаботиться обо всех средствах индивидуальной защиты.

В некоторых случаях большая часть элементов каркаса собирается на земле и только потом поднимается на опоры. Это позволяет упростить сварочные работы, но для монтажа тяжёлых ферм на каркас придётся привлекать людей и технику.

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Видео:

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

  1. выравнивают верхний и нижний пояс;
  2. вваривают между поясами перемычки;
  3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Видео:

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Видео:

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Основные этапы работ по изготовлению и монтажу ферм из профильных труб

Осуществлять заготовительные, сборочные и монтажные работы должны специалисты, обладающие соответствующими знаниями, навыками и инструментом

Важно определить, какие работы можно производить внизу, а какие – после подъема стержневой конструкции на место установки, понадобится ли специальная строительная техника

Процесс монтажа ферм из профильных труб при сооружении навеса и других каркасных конструкций включает следующие мероприятия:

  • Расчистка, выравнивание и разметка участка.
  • Установка металлических вертикальных опор с заглублением и бетонированием.
  • Прихватка и последующая приварка поперечных связей.
  • Сборка и сварка заготовок ферм из профильных труб по заранее намеченной схеме.
  • Подъем собранных ферменных блоков на место установки.
  • Приварка к установленным блокам перемычек с отверстиями, предназначенными для крепления кровельного материала.
  • Зачистка сварных швов, особенно – на верхних гранях каркаса.
  • Обезжиривание элементов металлоконструкции. При использовании неоцинкованного профиля его поверхность грунтуют и окрашивают, что позволяет существенно продлить эксплуатационный период.

Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле. Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом. Шаг 3

Теперь возьмите продольные трубы и приварите их к опорным стойкам. Шаг 4

Поднимите фермы и приварите их к продольным трубам

После этого все места соединения важно очистить. Шаг 5

Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его Особое внимание при этом уделите местам соединения профильных труб

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
