Огнеупорный кирпич шамотный – характеристики, производство, виды

Виды и маркировка шамотного огнеупорного кирпича

Огнестойкие блоки можно классифицировать по нескольким критериям:

По методу формовки

Конструкция форм и особенности технологического процесса, предусматривают следующие виды формовки:

  • литье из шликеров или расплавов;
  • полусухая формовка;
  • плавление;
  • горячее прессование;
  • термопластичное прессование.

По конфигурации блоков

Для кладки различных конструкций промышленность выпускает следующие разновидности шамотного кирпича:

  • клиновидный;
  • трапециевидный;
  • прямоугольный (прямой);
  • арочного профиля.

По химическому составу

В зависимости от используемых добавок, влияющих на термостойкость и механические свойства, и особенностей технологии производства, различают следующие модификации шамотных огнеупорных блоков:

  • основной. При изготовлении таких кирпичей используется огнестойкая шамотная глина, массовая доля которой в рабочей смеси составляет 70%. В качестве наполнителя может использоваться коксовый или графитовый порошок. Материал применяется при облицовке печей, предназначенных для выплавки бессемеровской стали;
  • углеродистый. Для этой модификации характерно высокое процентное содержание углерода. Основное назначение углеродистых огнеупорных блоков – футеровка доменных печей;
  • кварцевый. За счет использования оксида кремния, существенно повышается жаростойкость кирпичей, однако контакт со щелочной средой приводит к интенсивному разрушению материала;
  • глиноземный. В качестве специальной присадки используется окись алюминия. Глиноземный шамотный кирпич может длительное время работать при температуре от 1100 до 1300С и мало восприимчив к частому перепаду температуры. Эта разновидность жаростойких блоков получила широкое распространение при укладке бытовых печей, каминов и дымоходов.

Маркировка шамотного кирпича включает в себя буквенные и цифровые обозначения, отражающие химико-физические особенности и габаритные размеры материала. Ниже приведена маркировка наиболее распространенных модификаций.

ША, ШБ, ШАК.

Материалы обладают высокой прочностью и жаростойкостью (1600 – 1700С), что позволяет использовать их во всех областях промышленного и гражданского строительства. В их состав входит силикат алюминия, обеспечивающий длительный срок службы и устойчивость к механическим повреждениям. Еще одним достоинством является оптимальное соотношение цена/качество.

ШВ, ШУС.

Кирпич широко используется в промышленности. Высокие показатели теплоемкости позволяют применять ШВ и ШУС блоки для строительства газовых каналов парогенераторов, из таких блоков возводят ограждающие конструкции, защищающие конвективные шахты.

ШК.

Эта разновидность применяется для строительства промышленных объектов, производящих кокс.

ШЛ.

Для ШЛ кирпича характерна высокая пористость и небольшой удельный вес. Максимально допустимая температура, выдерживаемая блоками, составляет 1300С. Основная область применения – футеровка печей.

ШЦУ.

Двухсторонний торцевой кирпич. Чаще всего, из ШЦУ блоков выкладывают вращающиеся элементы печей.

ПБ.

Для этой модификации характерно высокое содержание глины, что заметно снижает термостойкость блоков, однако цена изделий вполне доступна для широкого круга потребителей.

ПВ.

Изделия используются для внутренней кладки печей и каминов. ПВ блоки обеспечивают длительный период эксплуатации кладки и способны работать при температуре до 1300С. Область применения материала ограничивается его высокой стоимостью.

Что такое шамотный кирпич

Этот материал довольно прост по составу, его основу составляет сухой шамотный порошок, содержание которого достигает 60%. Его получают из каолина (белой глины), обладающего высокими огнеупорными свойствами за счет предварительной очистки и обжига. Куски дробят с целью получения частиц различной фракции, используемых для изготовления смесей, кирпичей, блоков.

Еще в состав материала входит очищенная огнеупорная глина. Дополнительными компонентами могут выступать графитовые и коксовые наполнители и зерна кварца большой фракции. Все вещества смешиваются в нужных пропорциях, после чего отправляются на формовку и прессовку.

Важнейшим технологическим нюансом является обжиг. Процесс разработан до мельчайших деталей, поскольку любое отклонение помешает получить нужные свойства. Так, недожженные элементы не обладают необходимой прочностью, хорошо впитывают воду и быстро разрушаются. А пережженные детали приобретают чрезмерную твердость, что приводит к невозможности уложить их ни на один раствор из-за низкой адгезии.

Обжиг кирпича возможен исключительно в профессиональных печах

У качественного шамотного кирпича есть несколько особенностей:

  1. Цвет должен быть соломенно-желтый с красными вкраплениями.
  2. Основа исключительно зернистая.
  3. При ударе раздается металлический звон.
  4. Высокая прочность. При несильном механическом воздействии структура материала не должна нарушаться.

Соломенно-желтый цвет считается классическим для шамота

Также существуют разные формы шамотной продукции:

  • прямая (стандартная);
  • сложная фасонная;
  • промышленная;
  • крупноблочная;
  • лабораторная.

Выбору подходящего материала необходимо уделить большое внимание, иначе может возникнуть множество проблем. Доборные элементы огнеупоров широко используются при кладке топочных камер сложной формы

Доборные элементы огнеупоров широко используются при кладке топочных камер сложной формы

Особенности классификации

Обозначение и маркировка ШБ-5, ШБ-6, ШБ-8, ШБ-9; ША- 5, ША- 6, ША- 8, ША-9

Размеры, мм 230х114х65, 230х114х40, 250х124х65, 300х150х65; 230х114х65, 230х114х40, 250х124х65, 300х150х65

Форма: прямая

На всех, произведенных с огнеупорной глины, материалах обозначаются буквы и цифры. Первой должна стоять литера “Ш” – показывает, что кирпич произведен с алюмосиликатной глины. Вторая литера существует в двух вариациях “А”/”Б”. Литеры свидетельствуют, что продукт применяется для всех типов кладки.

Маркировка

Присутствие только одной с данных букв информирует покупателю, что производитель руководствуется исключительно стандартами госта. Обозначение “ША” означает, что продукт обладает огромным процентом оксида алюминия.

То есть приблизительно 30%, что повышает огнестойкость до +1690С. У “ШБ” оксида алюминия приблизительно 28%, что дает возможность вынести до +1650С. Если после литеры “Ш” стоит число, к примеру “Ш5”, это значит, что производитель не использовал показатели Госта, а применил собственную технологию изготовления.

Продукт, обладающий маркой “5”, отвечает размерам 230х114х65 мм. Последних два показателя указывают на изготовителя.

По стандарту показаны подобные аббревиатуры огнеупорного продукта:

  • ША, ШБ – общего назначения;
  • ШКУ – ковшовый;
  • ШАВ – ваграночный;
  • ШПД – доменный;
  • ШЦУ – двухсторонний для обкладки.

Обогревательные устройства обустраивают, используя продукт общего назначения. Стандартные размеры огнеупорного кирпича проанализируем детально. Глиноземный тип считается более востребованным, включая тугоплавкую глину и шамотный продукт.

Для данного типа необходимо придерживаться точного обжигания. Для печей применяют лишь изделия первого вида, которые растрескиваются при нагреве. Кирпич огнеупорный размер “ШБ5” внешне напоминает прямоугольник желтоватого тона. Масштабы 230х114х65 мм.

Размеры ШБ5

По стандарту материал обязан отвечать подобным характеристикам:

  • часть бинарного соединения алюминия и кислорода – 28%;
  • огнестойкость – не меньше 1 650oC;
  • при размягчении tºC отсутствует.

“ША8” изделие применяется в индустриальной и приватной постройке. Обладает повышенным показателем оксида алюминия. Используют для внутренней кладки дымоходов.

Оценка продукта:

  • процент оксида алюминия – 30%;
  • огнеупорность – 1 690oC;
  • tºC размягчения не меньше 1 300oC.

ША-6 применяется в постройке тепловых агрегатов при t 1 690ºC. Главные свойства продукта не различаются от маркировки “ША8”. Отличие исключительно в габаритах. Масса продукта за штуку – 3,4 кг. Масштабы – 230х114х40 мм. Стоимость от 30руб./шт.

Виды ША

Кирпич огнеупорный “ША5” составляет размеры 230х114х65 мм. Масса такая же, как у “ША8”. Цена огнеупорной марки 30 руб./шт. Размеры – основной критерий в подборе огнеупорного кирпича.

Необходимо избегать возникновения участков с очень тонким шаром смеси. Расчет затрат огнеупорного кирпича ведется с использованием схемы постройки.

Маркировка ША5, ША6, ША8, ШБ5, ШБ8.

Размер, мм 230х114х652, 30х114х602, 50х124х652, 30х114х652, 50х124х652, 30х114х652, 50х124х65, 230х114х652, 30х114х65.

Огнеупорность, C 1 690, 1 690, 1 690, 1 690, 1 690, 1 300, 1 300, 1 150, 1 465.

Маркировка

При выборе материала для кладки следует понимать, какое количество нужно печного красного кирпича для определенной области и ряд ключевых свойств отвечающих за качество продукта. Лишь применив высококачественный продукт, создается гладкая и надежная печка.

Особое внимание при подборе продуктов необходимо сосредоточить на последующие свойства:

  • однородность и равномерность плоскости обязана быть почти совершенной. Не нужно приобретать кирпич, в плоскости которого можно выявить остатки включений, камни, вкрапления, а также трещины;
  • материал обязан иметь однородный, идентичный тон;
  • правильная формация камня, свидетельствует о качестве. Нужно чтобы все грани были по длине одинаковые, без изъянов. Наличие выступов приведет к повреждениям во время укладки;
  • разная масса кирпича при одинаковых размерах свидетельствует о плотности. Чем больше масса, тем плотнее продукт, а также продолжительнее он копит тепло. Для постройки основания здания следует знать информацию о весе кирпича.

Обжиг кирпича – важный этап в производстве

Обжиг шамотного кирпича осуществляется в туннельных печах, от качества которых зависит надежность сырья. Готовые заготовки помещают в печи, где происходит постепенное повышение температуры для обеспечения равномерной обработки материала.

Этапы обжига шамотного кирпича – пороги температуры:

  1. От 100 до 200º С. При такой обработке окончательно испаряется вся влага из сырца.
  2. Следующий этап – 400-600º С. В материале распадается каолинит, что дает небольшую усадку изделия до 0,5%.
  3. Затем осуществляется обжиг при температуре 600-900º С. При такой обработке разлагаются соединения кальция и магния, углеродные смеси и сульфиды. Продолжается линейная усадка до 2,5%.
  4. Последний этап – обработка при температуре до 1000-1000 º С, а затем и при 1300-1400º С. Происходит запекание заготовок, такая обработка длится 5-6 часов.

После того, как обжиг закончен, кирпич поэтапно охлаждают. Температуру уменьшают постепенно, чтобы не допустить деформации изделий. При профессиональном изготовлении на фабрике строго соблюдаются все этапы производства кирпича – подготовка сырья, формовка, сушка, обжиг и охлаждение. Изготовление осуществляется на современных туннельных печах с точным контролем изменения температуры. Такая схема производства осуществляется на , мы выпускаем продукцию высокого качества!

Особенности укладки

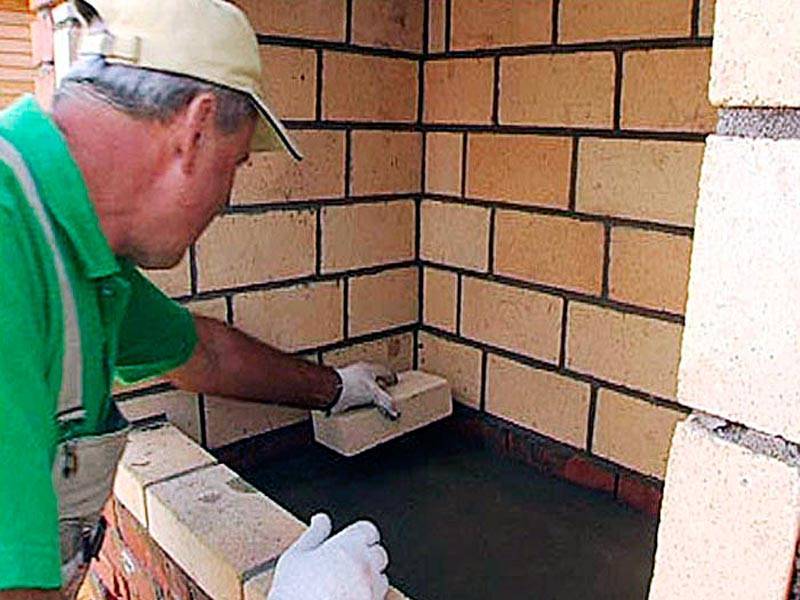

Кладка шамотного кирпича

Если в промышленном строительстве, например, при возведении плавильных агрегатов для выпуска цветных, черных металлов, этот вопрос не имеет особого значения, так как кладку огнеупорной продукции всегда ведут высококвалифицированные специалисты; то для тех, кто решил самостоятельно уложить данный материал, строя стационарный мангал, барбекю, печь, камин в жилом доме или бане – это крайне важно. После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:. После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

После того как заказчиком выбрано место возведения печи – дом, баня; закуплен печной огнеупорный материал, чаще всего исходя из стоимости, приятного желтого цвета, мелкозернистой структуры – это шамотный кирпич, необходимо:

  • Изучить готовые решения/примеры стандартных печей, исходя как из их внешнего вида, так и от размеров, прямо зависящих от площади отапливаемых помещений.
  • Произвести выбор, привязку места размещения стационарного мангала, барбекю – по отношению к соседним строениям, с учетом наличия противопожарных разрывов; отопительной печи, камина – по близости к сгораемым конструкциям стен, потолка строительного объекта, учитывая необходимость создания противопожарных разделок и отступок.
  • Первый этап работ – это подготовка кирпича, состоящая из отбраковки, раскладки, резки, которую выполняют карборундовыми дисками. При кладке правильно располагать кирпичи отесанной стороной внутрь печи, мангала, а наружу – с неповрежденной поверхностью.

Важнейшим компонентом для грамотной укладки огнеупорного кирпича является кладочный раствор. Фатальной ошибкой может послужить выбор обычных строительных смесей, содержащих цемент, так как они не выдерживают высокотемпературных воздействий, разрушаясь, что называется, на молекулы. Естественно, что печной агрегат, созданный с их применением, долго не простоит, обязательно появятся трещины, разрушения.

Для возведения отопительных агрегатов используют специальный кладочный раствор, являющийся огнеупорным неформованным материалом, затворяемым водой. Он называется мертелем.

В его составе огнеупорная глина, мелкоизмельченный шамотный бой, ряд других компонентов, которые компании производители перед покупателями обычно не раскрывают. Поставка осуществляется как в сухом виде, так в двухкомпонентном состоянии – жидкая смесь на основе глины и сухой порошок.

Можно приобрести готовый мертель, и после тщательного перемешивания, приступить к укладке огнеупорного кирпича, или попробовать сделать его своими руками, для чего понадобится:

  • Огнеупорная глина, которую будет необходимо замочить в воде на 1-2 суток.
  • После этого ее нужно тщательно перемешать, протереть через металлическое сито.
  • Добавить в раствор мелкоизмельченный шамотный песок в пропорции – 1:2 (глина/песок).
  • Затем при интенсивном равномерном размешивании добавляется вода до приобретения огнеупорным раствором сметанообразного состояния.

На огнеупорный кирпич самостоятельно полученный мертель наносят шпателем, сначала грунтуя, а затем тонким слоем – до 3 мм, убирая подтеки, тщательно расшивая швы.

Класс кирпича, его марка, толщина стен и шва определяются по технической документации, а при ее отсутствии – на основании универсальных таблиц: «Соотношение толщины стен и необходимого количества материалов»:

Вид кирпичаТолщина стен в кирпичах

0,5 (12 см)

1 (25 см)

1,5 (38 см)

2 (51 см)

2,5 (64 см)

Обычный

(250x120x65 см)

Кирпич, шт.420400395394392
Раствор, м30,1890,2210,2340,2400,245

Модулированный

(250х120х88 см)

Кирпич, шт.322308296294292
Раствор, м30,1600,2000,2160,2220,227

Для печей и массивных каминов предлагаются следующие критерии по толщине шва:

  • 1 категория – 0,5-1 мм;
  • 2 категория – до 2-х мм;
  • 3 категория – стандарт 3 мм;
  • простая – более 3-х мм.

Критерии выбора

На что обратить внимание частному покупателю, приобретающему изделия для собственного камина:

  1. Внешний вид. Готовая продукция должна иметь равномерный одинаковый цвет со всех сторон. Для классического шамотного кирпича – это песочно-жёлтые оттенки. Сколы, трещины, «кривобокость» недопустимы. Единственное, когда можно пропустить, это применение для вспомогательных целей, например, сооружение подиума. Отступления по размерам не должны быть более 2 мм. Наличие стекловидной плёнки на поверхности говорит о том, что огнеупор был передержан в печи, и в процессе кладки могут возникнуть проблемы из-за слабой адгезии к раствору.
  2. Звук. Кирпич, произведённый по всем нормативам, имеет однородную, без внутренних трещин и посторонних включений структуру. Поэтому, при соударении с металлическим предметом, он издаёт чистый, без посторонних вибраций звук. Глухая или дребезжащая вибрация свидетельствует о нарушении целостности, однородности состава и структуры, наличии внутренних трещин и напряжений, вызванных неправильным отжигом.
  3. При рассмотрении расколотого кирпича, видно, что внешняя сторона окрашена более насыщенно, нежели внутренняя. При этом каждый из оттенков для внешней и внутренней стороны, должен иметь одинаковый окрас. Наличие сердцевины, имеющей тёмный цвет, говорит о несоблюдении режимов обжига, – изделие было пережжено.

Виды огнеупорных кирпичей

Предложений от производителей много, и простому обывателю может быть довольно трудно определиться с выбором печного кирпича

Первое, на что стоит обратить внимание – вид огнеупорного кирпича. Их несколько:

  • Основной.
  • Кварцевый.
  • Углеродистый.
  • Шамотный.

Так какой кирпич нужен для печки, чтобы она выполняла свои функции как можно дольше? Каждый из обозначенных видов огнеупорных блоков характеризуется своими показателями качества и уровнем огнестойкости. На эти данные и нужно опираться при выборе материала.

В состав основного печного кирпича входят известково-магнезиальные смеси. Такой применяется, как правило, только в промышленной сфере (для получения руд и сталей), а в частном строительстве использовать его нецелесообразно, поскольку и достать будет непросто, и стоит он будет дорого.

Кварцевый полнотелый печной кирпич производится из смеси глины и кварца (реже – песчаника). Данный вид материала активно применяется для кладки печного свода. Изделия эти не очень стойки к воздействию агрессивных химических сред.

Углеродистый кирпичный блок – это, по сути, спрессованный графит или кокс. Данные изделия имеют очень высокий порог огнестойкости, но в частном строительстве практически не используются.

Шамотный кирпич для печи

А вот шамотный огнеупорный печной кирпич – пожалуй, самый лучший для частных строителей вариант. Такие изделия часто называют глиноземными. Их получают путем обжига при повышенных температурах особой тугоплавкой глины, называемой «шамотом». Такие блоки применяют для всех частей печки – начиная внутренних ее частей и заканчивая дымоходом. Стандартный размер кирпича – 250*120*65 мм. Производители предлагают покупателям несколько марок материала, каждая из которых отличается степенью огнестойкости, физическими свойствами, формой и размером.

Шамотный жаростойкий кирпич для печи обладает следующими техническими характеристиками и достоинствами:

  • Уровень огнестойкости (в зависимости от конкретной марки) – до 1700 ˚C.
  • По форме – клиновидный, прямоугольный, трапециевидный.
  • Прочный.
  • Стоек к воздействию агрессивных химических сред.
  • Высокая теплоотдача.
  • Привлекательный внешний вид за счет равномерно цвета, острых углов, четких граней, гладкой поверхности.
  • Простота укладки.

Отлично себя зарекомендовали на современном рынке строительных материалов печной кирпич Lode (Лоде), Витебский и Боровичи.

Как выбрать?

Шамотный кирпич стоит довольно дорого, поэтому отнестись к его покупке нужно со всей серьезностью. Если вы приобретете некачественный материал, то рискуете попросту потерять все свои деньги

Если вы оказались в строительном магазине с хорошей репутацией, это совсем не гарантирует того, что вам предложат идеальный товар без внешних дефектов, поэтому при выборе обращайте внимание на все важные детали

  • Базовый показатель качества продукции – это ее цвет, он непременно должен быть соломенно-желтым. Если перед вами более светлые, почти белые блоки, скорее всего, вы видите перед собой недожженный в печи кирпич, который хорошо впитывает влагу и подвержен разрушению изнутри. Да и тепло в нем аккумулируется гораздо хуже, а значит, функциональность будет под большим вопросом.
  • Кирпич должен иметь довольно ровное покрытие и идеальную форму. Многие полагают, что эти требования диктуются эстетической составляющей проекта, но это далеко не так. Дело в том, что при обустройстве камина или печки внутренняя поверхность должна быть гладкой, всякий рельеф, полученный вследствие сохранения остатков раствора либо вспучивания кирпича, ведет к созданию преград для потока нагретого газа. Если дефект не устранить, то начинается неравномерное распределение тепла, как следствие уровень тяги будет недостаточным, и теплоотдача сильно упадет.
  • Печная кладка отличается весьма крепкой стыковкой шамотных кирпичей, малым количеством швов и плотностью заделки. Если используемый материал имеет трещины, сколы и прочие недочеты, то обеспечить надежное сцепление невозможно. В связи с этим, покупая кирпичи, обязательно выбирайте их из одной партии. В противном случае вы рискуете получить совершенно неоднородный материал, что может самым плачевным образом сказаться на эксплуатационных особенностях вашего будущего теплового элемента.

Производители

Сегодня изготовлением шамотного кирпича занимаются многие крупные производители. Выделим наиболее популярные:

  1. Кондратьевский огнеупорный завод. Данное предприятие находится на Украине, обустроен по всем современным стандартам. Использует завод исключительно качественное сырье.
  2. ООО «Огнеупор» — отечественный производитель, который обрел широкую популярность еще в 30-х годах двадцатого века. Производить и выпускать шамотные кирпичи начала в середине 1960-х годов и по сей день занимает лидерские позиции в этом секторе.
  3. Часовоярский завод — еще одно украинское предприятие, которое ведет свою успешную деятельность уже более 100 лет.
  4. ТД «Росогнеупор» — завод находится вблизи Латненского глиняного месторождения. Построен он был в 1930-х годах. За время своего существования он много раз менялся, и в настоящее время снабжен современной высококлассной техникой, необходимой для производства шамотных кирпичей.

Марки шамота

По ней определяются технические характеристики и состав шамотного кирпича:

  1. ША, , ШАК — это блоки универсальные. Из них можно сделать печь, камин. Они очень прочные и выдерживают температуру до 1600 градусов°С. Соотношение цены и качества идеальное.
  2. ШУС, ШВ — для этих блоков характерна высокая теплоемкость. Применяются в промышленности для обмуровки (защиты) стен шахт и газоходов.
  3. ПБ. Изделия используют для кладки барбекю-печей.
  4. ПВ. Блоки данной марки используют для сооружения внутренних стен каминов.
  5. ШК. Марка незаменима при изготовлении сооружений для производства кокса.
  6. ШЛ. Это легковесный шамот, который подходит для печей с невысокой температурой нагрева (до 1300 градусов°С).
  7. ШЦУ. Эти блоки применяют для кладки вращающихся конструкций печей.

Каждая марка имеет свой размер, вес, состав. Перед покупкой надо тщательно изучить маркировки, после чего можно начать выбор блока.

Классификация и характеристики

Этот вид строительных материалов подразделяется на печной рядовой (шамотный) и облицовочный.

Шамотный

Фото шамотного кирпича для печи вы видите выше. Это полнотелые изделия должны изготавливаться по определенным размерам, без сколов и пустот. Такие изделия выдерживают температуру нагрева до 15000 и не подвергаются деформации и разрушению от таких температур.

В его составе содержится до 70% огнеупорной глины с добавлением шамотной крошки. После формовки, детали подвергаются сильному разогреву, на поверхности образуется окись алюминия, придающая материалу дополнительную прочность.

Уровень прочности на сжатие15-23 Н/мм2.
Значение теплопроводности материала0,84-1,28 Вт/м2.
Величина средней рабочей температурыОт 13500.
МассаВ среднем от 3,7 кг.
Уровень водопоглощения7%.

По требованиям ГОСТа выпускается несколько видов шамотного кирпича:

  • ША – обычные блоки, выдерживающие температуру нагрева от 17500;
  • ШБ – самый востребованный вид для домашнего строительства, способный выдерживать температуру нагрева до 16000;
  • маркировка «ПБ» и «ПВ» принадлежит полукислым блокам, в составе которых увеличено содержание оксида кремния. Этот строительный материал может изготавливаться с 30% пустотами – это значительно увеличивает время его нагрева и остывания. Лучший вариант при сооружении дымохода, мангала или тандыра;
  • «ШЛ» – облегченный кирпич с высоким уровнем огнестойкости.

По размерам, многое зависит от серии и вида блоков. Прямоугольные имеют габариты (Ш, Д,В) – 114/230/64 мм или 172/230/76 мм. если основные габариты 114/345 мм такие блоки выполнены толщиной только 76 мм. блоки, вида «Лещадка» изготавливаются по 2 основным размерам – 114/230/64 и 114 /230/38 мм. Квадратные блоки выпускаются размером 230/230 мм, толщиной 64 мм и 76 мм.

Облицовочный

В состав этих блоков дополнительно вносится порошок кокса, кварца, прессованного графита. Эти добавки повышают уровень стойкости к высоким температурам до 10000, по сравнению с обычными строительными блоками. Такой материал используется для обкладки наружной стороны печи, его не рассматривают как огнестойкий материал. Но такой материал способен выдерживать невысокие температуры, накапливать и постепенно отдавать тепло в помещение.

Несколько видов таких блоков выпускаются со шлифованными поверхностями и снятыми фасками для укладки декоративных барельефов. Размеры огнеупорного кирпича для печей имеют один стандарт – 120/250/65 мм, но производится несколько видов отличных по форме и виду таких блоков. Для возведения арки или формирования угла производят фигурную или радиальную продукцию.

По цветам можно подобрать подходящий оттенок – от соломенного до традиционного красного. По прочности – максимально допустимая маркировка блоков для кладки печи  М-150.

Все остальные характеристики следует подбирать согласно вашей климатической зоне и мощности печи.

Виды шамотного кирпича, технические характеристики по ГОСТу (вес, размер) и чем отличается от обычного красного

Шамотный кирпич является разновидностью обыкновенного огнеупорного кирпича, который производится с использованием глины и специального порошка.

Далее кирпичи в формах отправляются в печь, где обжигаются (так же как и керамические) под воздействием очень высоких температур. Если говорить о размерах шамотного кирпича, то они подробно описаны в ГОСТ под номером 8991-73. Естественно, размеры шамотного кирпича зависят от конкретной его разновидности.

Рассмотрим основные из этих маркировок.


Шамотный

Шамотный кирпичи ША и ШБ отличаются друг от друга составом, а также размерами.

Внутри этой маркировки существуют свои разновидности с определенными размерами. Кирпичи ШБ характеризуются немного меньшей сопротивляемостью нагрева – около 1650 градусов. Что касается других характеристик, то они полностью идентичны с кирпичами маркировки ША.

ША-5

Размер (силикатного) шамотного кирпича ША-5 составляет 23×11,4×6,5 см. На одном поддоне умещается 380 штук. При этом, вес одного кирпича составляет около 3,5 килограммов.


ША 5

Кирпичи данной марки широко используются в строительстве бытовых печей и каминов.

ША-6

Кирпичи марки ША-6 отличается тем, что они более узкие, по сравнение с другими марками.


ША 6

Их габариты составляют 23×11,4×4 см. Что касается остальных характеристик, то они полностью совпадают с кирпичами марки ША-8.

Огнеупорный ША-8

Кирпичи данной марки широко используются в частных и промышленных целях. Доля оксида алюминия в их составе составляет не менее 30 процентов.

Изделия выдерживают температуру в 1690 градусов Цельсия. При этом температура, при которой кирпич начинает размягчаться, составляет порядка 1300 градусов.


ША 8

Кирпичи данной марки обладают большими размерами, если сравнивать их с марками ША-5 и ШБ-6, поэтому их целесообразно использовать в случае, когда строительство должно осуществляться в сжатые сроки.

ШБ-5

Шамотный кирпич ШБ-5 обладает следующими размерами – 23×11,4×6,5 см.


ШБ 5

Огнеупорность также уступает марке ША-5 – она составляет около 1650 градусов Цельсия. Вес составляет одного изделия три с половиной килограмма.

Помимо упомянутых ранее маркировок шамотных кирпичей, которые можно считать одними из наиболее востребованных, существует множество других разновидностей данного огнеупорного материала.

К примеру, марка ША обладает большим перечнем различных разновидностей:

ША-2. Такой кирпич обладает габаритами 23×11,4×6,5 см;


ША 2

ША-9. Размеры этой марки составляют 30x15x6,5 см;


ША 9

ША -10. Размеры следующие – 34,5x15x7,5 см.


ША 10

Отдельно хотелось бы поговорить о шамотных клиновых кирпичах. Мы все привыкли, что кирпич обладает стандартной прямоугольной формой, но различные строительные задачи предъявляют дополнительные требованию к форме данного изделия.


Марки

К примеру, если необходимо соорудить различные арки полукруглого размера, либо иные постройки, обладающей определенной кривизной, то вам пригодятся следующие виды шамотного кирпича:

  • ША-22. Этот торцевой клин обладает следующими размерами – 23×11,4×6,5×5,5 см;
  • ША-23. У этого клина следующие размеры – 23×11,4×6,5×4,5 см;
  • ША-24. Этот клин также относится к категории торцевых. Его габариты следующие – 25×12,4×7,5×5,5 см;
  • ША-44. Данный клин относится к категории ребровых. Габаритные размеры таковы – 23×11,4×6,5×5,5 см;
  • ША-45. Этот ребровой клин обладает следующими габаритами – 23×11,4×6,5×4,5 см;
  • ША-46. Размеры этого клина следующие – 25×12,4×7,5×5,5 см.

Более подробно о размерах шамотного кирпича смотрите на видео:

Состав и свойства шамотного стройматериала

Абсолютно надежное вещество, применяемое для строительства высокотемпературных конструкций, — это шамотная огнеупорная глина. Она обладает отличными теплоизолирующими характеристиками. Только из нее можно сделать легкий и одновременно прочный брикет, из которого печник построит безопасную печь. Кроме шамотной глины, в состав раствора добавляют опилки или торф. При выгорании они оставляют герметичные поры, заполненные воздухом. Благодаря этому и получают шамотный легковесный кирпич. Воздух является также прекрасным теплоизолятором.

Производители выпускают огнеупорный кирпич двух видов — ШЛ и ШТЛ, сокращения обозначают:

Параметры огнеупорного кирпича.

  • Ш — шамотный материал;
  • Л — легковесный;
  • Т — в структуру смеси добавлен тальк.

Цифровые обозначения дают сведения о кажущейся плотности изделия. В характеристике пористых продуктов применяются понятия истинной и кажущейся плотности.

теплопроводность

Самый легкий кирпич марки ШЛ-0,4 имеет кажущуюся плотность 0,4 кг/см³, а массу — 0,7 кг. Его применяют для устройства печных топок с рабочей температурой до 1150°С. Кирпич шамотный ШЛ-1,0 и ШЛ-1,3 имеет соответственно массу 1,7-2,2 и 2,0-2,6 кг. Разброс зависит от размеров изделия. Эксплуатационная температура — до 1300°С. В соответствии со стандартами строительства марка указывается на каждом отдельном кирпиче без исключения.

Маркировка

Для ответа на вопрос о том, какой приобретатьогнеупорный кирпич для печи, цена которого напрямую зависит от показателей материала, необходимо знать основную маркировку изделия.

Каждый блок имеет условные обозначения. Первая буква обозначает наименование и вид изделия. Так, если в маркировке стоит буква «Ш», то этот огнеупор относится к группе шамотных камней; «Д» – динасовых, «М» –муллитовых.

Вторая буква определяет максимальную температуру применения материала. Пример для шамотных камней:

  • ША, ШАК – 1400 градусов.ШБ – 1350 градусов.ШУС, ШВ – 1250 градусов.ПБ (полукислый тип) – 1350 градусов.ПВ – 1250 градусов.

Размеры огнеупорного кирпича идентифицируются по цифре, которой предшествуют две первые буквы марки изделия.

Например, огнеупор ША-5 имеет параметры 230х114х65 мм, а ША-8 – 250х124х65. ШБ-22 характеризует изделие по форме клина торцового (трапеция), размеры такого материала – 230х114х65х55 мм. После цифры в маркировке следуют буквы, которые являются аббревиатурой завода-изготовителя.

Для возведения каминов, барбекю, печей используется огнеупорный кирпич. Цена материала зависит от марки, размеров, конструктивных особенностей и производителя.

Для сравнения цен на октябрь 2015 года по Украине и России было выбрано 4 вида популярного шамотного кирпича. При заказе поддона насчитывается 350-360 штук кирпича. Стоимость указана за 1 шт.

  • Прямоугольной формы изделие ША-5 в России оценено в 39,9 рубля.Аналогичный предыдущему огнеупору, ША-8, отличающийся чуть большими размерами, стоит 47,9 рубля.ША-22 (клин торцевой): цена в России – 49 рублей.ША-45 (клин торцевой): стоимость изделия в России – 41,2 рубля.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
