Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Данные меры необходимы, так как откосы, стены находятся под постоянным действием механических, гидрологических, погодных факторов. Особенно явно это проявляется в условиях почвы с низкой плотностью.

Обрушение грунта может привести не только к повреждению строительных объектов, конструкций, дорогостоящей техники, но и к несчастным случаям, связанным с гибелью людей.

Поэтому нормативными документами устанавливаются жесткие требования к методикам упрочнения стен, а также строжайший запрет на присутствие работников в котлованах, не имеющих откосов или укрепленных стенок.

Кратко о главном

Шпунтовое ограждение – это прочное и долговечное решение для обустройства строительных котлованов и укрепления берегов возле водоемов. Такое усиление стен котлованов позволяет им выдерживать большие нагрузки, а сами шпунты не боятся влияния влаги, высоких или низких температур. Считается одним из самых экономных вариантов, поскольку некоторые виды шпунта могут использоваться многоразового. Также существуют шпунты, который устанавливается только один раз. Для производства шпунта используется металл, дерево, пластик или железобетон. В зависимости от применяемого материала меняются характеристики самого ограждения. Перед использованием проводятся расчеты, которые помогут добиться самого лучшего результата.

Оценок 0

Особенности укрепления котлована шпунтом

Шпунтовое укрепление котлованов является более экономически выгодным, чем использование цемента. После завершения запланированных работ шпунт можно изъять и использовать повторно.

Погружение шпунта в грунт на предусмотренную проектом глубину обеспечивает устойчивость постройки. В процессе использования происходит заиливание ограждений, что делает их водонепроницаемыми. Шпунтовые ограждения применяют при работе:

• На пылеватых грунтах;
• На слабых песчаных грунтах;
• В болотистой местности;
• На участках, где отмечается высокий уровень залегания грунтовых вод.

Если существует риск затопления котлована, то перед началом работ рекомендуется сконструировать защитную стенку из шпунта Ларсена.

При работе в плотных грунтах откосы котлована укрепляются не только путем погружения в грунт шпунта, но и обустройства деревянной забирки. Это позволяет предотвратить риск осыпания и обрушения стен в ходе проведения основных работ. Площадь котлована будет перекрыта досками, что снизит необходимое количество шпунта.

Шпунтовую стенку можно зафиксировать распорками или укрепить дополнительными анкерами. Второй вариант применяют, если работа происходит на достаточно плотных грунтах. Узкие котлованы рекомендуется укреплять распорками. Кроме того, фиксацию с применением анкеров применяют, если производится выемка грунта низкой плотности на большую глубину. Анкеры – это погруженные в грунт по периметру котлована винтовые сваи, к оголовкам которых привязаны верхние части шпунтовой стенки.

• Шпунтовые трубы;
• Плоский шпунт, имеющий боковые ребра жесткости;
• Корытообразный шпунт Ларсена.

Чаще всего применяют шпунт Ларсена. Наличие замков на его контурах позволяет сконструировать полностью водонепроницаемую стенку. Шпунтовые трубы применяют для возведения ограждений на грунтах с низкой плотностью. Большое сечение повышает сопротивление боковым нагрузкам и увеличивает устойчивость конструкции в грунте.

Существует три основных способа погружения металлоконструкций в грунт:

Забивка. Осуществляется дизель-молотами, которые оказывают на шпунт динамическое ударное воздействие. Забивку не применяют в условиях плотной застройки, так как это может деструктивно отразиться на фундаментах находящихся поблизости зданий;

Вибропогружение. Самый распространенный метод. Подразумевает использование вибропогружателей. Погружение шпунта в грунт происходит под влиянием вибрационного воздействия

Обратите внимание, что разуплотнение грунта может привести к осыпанию стенок котлована;

Статическое вдавливание. Наиболее безопасный, но и самый дорогостоящий метод.

При сооружении шпунтовых ограждений особое внимание уделяется качеству работ. Монолитную шпунтовую стенку можно сформировать только при условии надежной стыковки металлоконструкций

Даже небольшое технологическое нарушение приводит к «вырыванию» замка и деформации стенки.

Поделиться статьёй:

Способы погружения и необходимое оборудование

Выделяют несколько вариантов установки ограждения. Выбор зависит от типа грунта, назначения.

Забивание (ударный метод)

Копр ‒ это самоходная машина с колесами или гусеницей. Оснастка состоит из:

1. Копровой мачты. Это направляющая балка опалубки. Изготовлена из стали. На ней крепится шпунт и погружающее оборудование.
2. Лебедочные блоки. Необходимы для поднятия, установки шпунта.
3. Погружающий механизм. Молот или вибропогружатель.

Молот сделан в виде штанги или трубы, по направляющим которой передвигается боек. Он и наносит удары по шпунту.

В дизельных молотах боек приводится в действие за счет сгорания топлива.

Перед установкой проводится обследование почвы. На тяжелых каменистых, скалистых грунтах сначала бурится лидерная скважина. За счет этого забивка получается бесшумной.

После этого в металлической свае сверлится отверстие, чтобы зацепить сваю крючком, закрепить в наголовнике, надетом на молот.

Установку нужно выполнять аккуратно, чтобы не вырвать шпунт из замка ‒ это не подлежит исправлению.

Вибрационный

Вибропогружение ‒ способ установки с помощью копровой машины с навесным оборудованием. По технологии практически не отличается от ударного метода, за исключением функционирования навесного механизма.

При этом методе сваи придется шпунтовать вибропогружателем. За счет частотных колебаний плотность почвы снижается, и свая постепенно опускается в грунт на нужную глубину.

В зависимости от уровня частотности колебаний выпускаются вибропогружатели трех видов.

Низкочастотные

Оборудование предназначено для монтажа шпунта Ларсена на грунтах с низкой плотностью. Отличается большими размерами и весом. Частота колебаний не превышает 9,17 Гц. Динамическое усилие составляет до 1700 кН.

Среднечастотные

Универсальный вибропогружатель. Им удобно монтировать как шпунты, так и трубы. Рабочая частота колеблется от 10 до 30 Гц. Предельное динамическое усилие достигает 270 кН.

Высокочастотные

Механизм состоит из:

• 2- или 4-вального вибровозбудителя (в зависимости от количества электродвигателей);
• гасителя динамических нагрузок;
• гидравлического наголовника.

Показатель рабочей частоты превышает 30 Гц. Оборудование может функционировать самостоятельно, но чаще используется в сочетании со стрелковым краном.

Завинчивание или вдавливание

Рекомендуемый грунт ‒ глина, суглинок, песок и другие типы с низкой плотностью.

Исключается риск повреждения сваи при установке, как в случае забивки.

Вдавливание в почву выполняется специальной мобильной установкой с гидравлическим узлом, который прочно обжимает сваю, двигается вниз, постепенно погружая ее в землю.

Основной минус вдавливания ‒ большие размеры и вес оборудования, что существенно усложняет транспортировку и процесс подготовки к монтажу. Источник электроэнергии должен быть очень мощным.

Для перевозки всех необходимых деталей потребуется минимум 5‒6 грузовых машин, что скажется на общей стоимости проекта. Поэтому этот метод используется при застройке больших массивов.

Комбинированный (вибровдавливание)

Сочетание способа вдавливания и воздействия частотных колебаний. Хорошо подходит для мягкой почвы. Сфера, место применения не ограничены.

Для упрощения установки рекомендуется провести разметку по периметру стенок сваи.

При помощи технологии размыва

Этот метод используется как вспомогательный с одним из вышеперечисленных способов монтажа.

Принцип действия следующий:

На свае крепят по бокам или по центру трубки.
По ним под давлением от 0,5 МПа подается напор воды.
Вода, попадая под наконечник шпунта, который находится внизу, размывает грунт.
Важно четко следить, чтобы почва размывалась равномерно, иначе вертикальность установки будет нарушена.

Фото. 1 – молот; 2 – трос; 3 – напорный шланг; 4 – подмывная труба; 5 – свая; 6 – наконечник трубы; 7 – нагнетательный трубопровод: 8 – насос; 9 – всасывающий трубопровод.

Устройство грунтовых анкеров (якорей)

Компания БЕСТ-СТРОЙ рекомендует применение, и производит крепление шпунтовых стен грунтовыми анкерами, принимающими на себя выдёргивающую нагрузку от массива породы. Этот метод не на много более трудоёмок и незначительно сложнее устройства распорок, но в итоге даёт ничем не ограниченный оперативный простор, оборачивается значительной экономией ресурсов, повышением производительности и сокращением сроков строительства.

Схема монтажа грунтового анкера

По итогам тщательно проведённых изыскательских и расчётных работ производится бурение скважин в стенах котлована, выполнение «якоря», закрепление тяги, фиксация её на анкеруемом шпунте

При этом важно учитывать расположение оснований близлежащих сооружений и зданий

Грунтовые анкеры

Закажите устройство котлована
для своего объекта!
+7 (495) 643-34-98

Для чего нужны шпунты

Шпунтовое ограждение – сплошная стенка из шпунтовых свай, соединенных пазогребневыми замками. Шпунтовые стенки используются:

• для укрепления стенок котлованов: препятствуют обрушению грунта, проникновению на площадку грунтовых вод, а также локализуют зону строительства и останавливают подвижки грунта вокруг котлована;
• для укрепления нестабильных откосов, железнодорожных насыпей, автострад. Препятствуют разрушению склона, возникновению оползней и т.д.;
• для укрепления береговых линий, предотвращения осыпания и размыва;
• для монтажа различных гидротехнических сооружений: плотин, мостов, дамб, причалов;
• для ограждения подземных коммуникаций;
• для создания коллекторов, ограждения свалок и т.д.

Вы можете заказать работы по устройству шпунтовой стенки в нашей компании

Цена устройства шпунтового ограждения котлована, переброски сваебойной и бурильной техники – самая низкая в регионе.

По всем вопросам звоните:8 800 707-72-09

Особенности шпунтовых свай типа Ларсен

Шпунты Ларсена имеют различную форму. Самый распространенный вид – корытообразные: популярные российские шпунтовые сваи и , их импортные аналоги и еще ряд моделей. Друг от друга отличаются габаритами, толщиной стенки, металлоемкостью, массой, прочностными характеристиками, конструктивными особенностями замков.

Кроме корытообразных шпунты бывают:

• Z-образные (обычно в названии модели присутствует буква Z);
• S-образные;
• плоские. Этот профиль предпочтителен при монтаже округлых в плане замкнутых конструкций.

Сваи изготавливают из легированных сталей, покрывают антикоррозийным составом. В длину шпунт Ларсена может достигать 34 метров. Поскольку слишком длинные шпунты неудобно транспортировать и погружать, чаще применяются короткие, которые наращивают при необходимости сварным способом.

К сведению

Достоинства шпунтов Ларсена, их преимущества перед аналогами:

• оптимальное сочетание массы, металлоемкости и прочностных характеристик;
• быстрый монтаж;
• возможность многократного использования;
• долговечность шпунтовых свай (при стационарном использовании – несколько десятков лет);
• доступная цена.

Следует отметить также удачную российскую альтернативу шпунтам Ларсена – панели шпунтовые сварные (ПШС). Они тоже имеют корытообразный профиль и существуют в большом количестве модификаций.

Преимущества использования геосинтетических материалов для укрепления откосов

Геосинтетические материалы (например, георешетка Геофлакс для склона) совместно способствуют укреплению ослабленных участков, выполняют дренажную и фильтрующую функцию, а также способствуют улучшению эстетики укрепления земляных откосов. Нам хорошо известно, что для обеспечения надежности откосов необходимо руководствоваться всеми запросами отрасли, существующими стандартами, требованиями заказчиков.

С материалами GeoSM строительство откосов существенно ускоряется, а срок их эксплуатации возрастает. Применение геосинтетики GeoSM рекомендовано профессионалами.

Наши предложения

Мы работаем по всей России.

Наши услуги:

• продажа шпунтовых свай, новых и б/у;
• аренда шпунтов и техники для погружения;
• демонтаж нашими силами и выкуп по окончании использования;
• установка и укрепление шпунтовых ограждений;
• исследования предварительного цикла – геологоразведка, испытания грунтов;
• составление проекта стенки;
• предварительные работы – лидерное бурение и др.

Выполняем отдельные операции или полностью установку ограждения под ключ.

Для вас:

• доступные цены;
• импортная техника;
• квалифицированные рабочие;
• большой ассортимент шпунтов;
• высокое качество;
• быстрые сроки.

Стоимость создания

Для расчета стоимости создания шпунтового ограждения необходимо знать тип шпунта, периметр и глубину котлована. Тогда не составит труда вычислить количество элементов, которые понадобятся во время строительства.

Полученные значения позволят определить затраты на доставку – количество рейсов вычисляется исходя из грузоподъемности автомобиля, километраж, определяется по дальности расположения строящегося объекта. Аналогично определяется стоимость погрузочно-разгрузочных работ.

Цена же монтажа шпунта зависит от количества погонных метров погружаемого шпунта – здесь пригодится знание глубины проектируемого котлована – а также от тарифов строительных организаций, предоставляющих услуги монтажа шпунтового ограждения.

В среднем стоимость работ составляет от 450 рублей за погонный метр.

Все самое важное и полезное о котловане и его разработке найдете в этом разделе

Как утеплить забирку

Дополнительное утепление столбчатого основания позволяет значительно улучшить эксплуатационные характеристики и сделать дом гораздо теплее. В противном случае большое количество вырабатываемого котлом тепла будет уходить в пространство под нижней плоскостью дома.

Чтобы утеплить забирку выполняют следующее:

• Крепление стальных листов на опоры основания.
• Каркас покрывают пенополистиролом или простым пенопластом.
• Наружную сторону покрывают профнастилом.
• Обязательно засыпают свободное пространство шлаком или прочими материалами.
• Оставляют отверстия для проходящих коммуникаций.
• Оборудуют вентиляционные отверстия, которые на 20-30 см возвышаются над землей.

Утепление забирки фундамента

КПД от создания забирки очень высок и станет ощутим при первых заморозках, когда на обогрев дома придется тратить меньше времени и денег.

В чем отличие

Прекрасно известно, что для защиты от воды и осыпания грунта, строятся стены.

Пример укрепления стен котлована от осыпания грунта

Шпунтовая стенка не нуждается в ленточном фундаменте и не требует учета глубины промерзания. Она заглубляется на величину, превышающую уровень промерзания грунта, и имеет очень незначительное давление на грунт. Шпунтовые сваи удерживаются не прочностью основания, а силой трения грунта, действующего на поверхность. Отличий шпунтовой стены от обыкновенной довольно много. Стоит к этому добавить и то, что элемент в основном работает как защемленная консоль.

Нагельное крепление

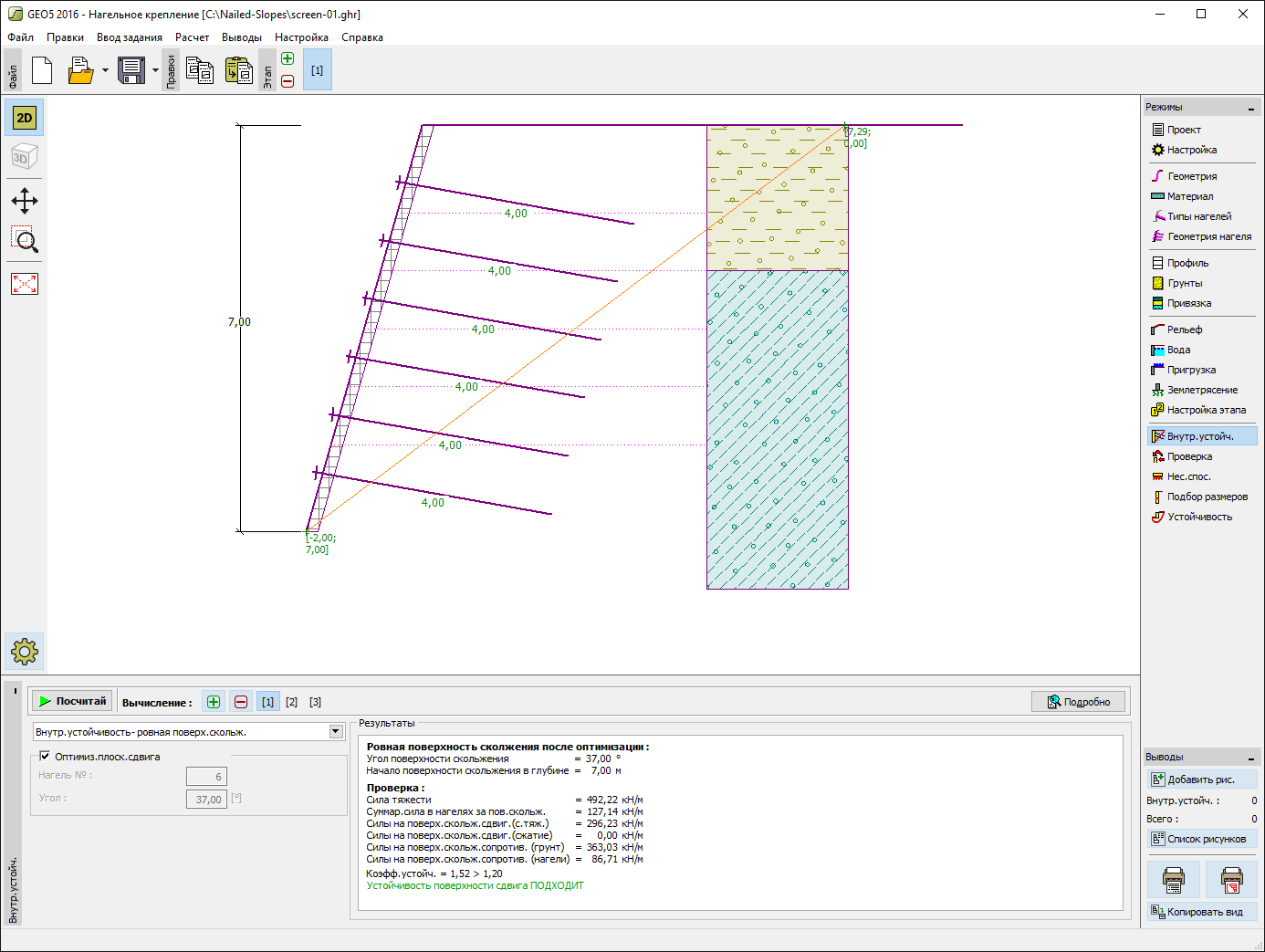

Программа предназначена для проектирования и проверки откосов, укреплённых гвоздеванием.

• Доступен в пакетах:

Основные возможности программы

• Проверочные расчёты могут выполняться с применением классических методов (предельного состояния, коэффициента запаса) либо с использованием стандартов.
• Возможность задания сложных геологических разрезов.
• Встроенная база данных параметров грунтов.
• Объемное бетонное покрытие
• Анализ откосов, защищенных сетками
• Любое количество дополнительных нагрузок, применимое к конструкции (полосовые, трапецеидальные и сосредоточенные нагрузки).
• Любое количество сосредоточенных сил, входящих в расчёт (моделирование анкеров, дорожных ограждений и т.д.).
• Моделирование прохождения воды перед конструкцией и за ней, возможность моделирования артезианской воды.
• Расчёт внутренней устойчивости (опрокидывание, сдвиг, несущая способность грунта основания).
• Анализ по методу предельных состояний и коэффициента запаса.
• Общий профиль местности за конструкцией.
• Расчёт давлений грунта в эффективных и полных параметрах.
• Влияние сейсмических факторов.
• Устойчивость на прямой и многоугольной поверхности скольжения.
• Любое количество вычислений (этапов строительства) в рамках одной задачи.

Новые возможности в GEO5 2021

• Приложения во всех программах GEO5
• Стратиграфия — Земляные работы (Новый модуль)
• МКЭ — Землетрясение (Новый модуль)
• Системы координат (Стратиграфия)
• Обшивка и горизонтальные крепления (Ограждения котлованов)

Пример отчета программы “Нагельное крепление”

Основные преимущества отчета GEO5

• Настройка структуры отчета с использованием корневого меню
• Логотип компании в заголовке отчета
• Простота в добавлении различных фотографий
• Возможность пользователя изменять изображения
• Восстановление изображения при изменении входных данных

Связь с программами

Программа позволяет передавать отдельные данные для последующего анализа в следующие программы:

Устойчивость откосов — Проверка внешней устойчивости конструкции

Программы основаны в том числе на методике д.т.н., профессора Г.М. Шахунянца, отвечают всем требованиям действующих СП, СНиП и ГОСТ.

Комплекс наиболее оптимально приспособлен к реалиям Республики Казахстан. Программа хорошо зарекомендовала себя при расчете подпорных стен из габионных сетчатых конструкций.

Программный комплекс при достаточно простом и интуитивном интерфейсе позволяет выполнять расчеты достаточно сложных геотехнических систем с разными грунтовыми условиями, гидрогеологической ситуацией, учетом сейсмического воздействия, возможен комплексный расчет с учетом этапов возведения сооружения.

Виды и особенности утеплителей

Перед тем, как качественно утеплить фундамент на винтовых сваях, необходимо выбрать материал, который будет использоваться.

Так как место открытое и условия неблагоприятные, следует серьезно подойти к вопросу о выборе. Далеко не каждый материал сможет выдержать большие нагрузки и качественно сдерживать холод. Лучшими вариантами будут следующие материалы:

Полиуретановая пена

Она ложиться плотным слоем и равномерно распределяется по всему периметру фундамента.

Использование пены в качестве утеплителя

По своим теплоудерживающим характеристикам превосходит другие современные утеплители. Главными показателями теплопроводности ППУ являются размеры получаемых ячеек или пузырьков. Здесь коэффициент теплопроводности проходит в пределах 0,2-0,3 Вт/м К. К положительным качествам относится высокая адгезия. Благодаря этому качеству ППУ способен ложиться на любу. Поверхность вне зависимости от конфигурации и структуры конструкции. Легкость материала не утяжеляет фундамент. Что позволяет избежать дополнительных нагрузок на сваи.

Единственным недостатком является специализированное оборудование, которое необходимо для нанесения пены на поверхность.

Пеноплекс

Важно учитывать, что в данном случае потребуется пеноплекс для фундамента. Плиты этого утеплителя способны быстро и надежно укрыть цоколь, подвал и подпольное пространство от ветра и холода. Использование плит пеноплекс для свайного фундамента

Использование плит пеноплекс для свайного фундамента

Материал не только утепляет, но и надежно защищает от проникновения влаги и грунтовых вод. Благодаря легкости, не нагружает фундамент, что позволяет снизить нагрузку на сваи. Он способен выдерживать температурный режим от -50 до +65, что дает возможность для использования его в любом регионе. К плюсам отнесем его небольшую стоимость.

Вспененное стекло

Утепление пеностекольными блоками имеет как положительные, так и отрицательные стороны. Все они зависят от технических характеристик данного материала. К плюсам относят его долговечность. При правильном монтаже он сможет прослужить сотню лет. Отлично послужит в качестве гидроизолятора. Это качество позволяет защитить металлическую конструкцию от коррозии и ржавчины и увеличить надежность дома.

Вспененное стекло в качестве утеплителя фундамента

Пеностекольные плиты не горят, так как температура плавления стекла составляет 1000 градусов. Это обеспечивает дополнительную противопожарную защиту для деревянных конструкций.

К недостатком относят его высокую цену и сложности при монтаже. Для крепления потребуются дюбеля, которые необходимо очень аккуратно использовать, ведь материал хрупки и легко трескается.

Минеральная вата

Утепление фундамента данным материалом не требует особых навыков. Он легкий, хорошо удерживает тепло. Но для комфортного проживания в доме требуется качественная защита от влаги, а с этим у минваты большие сложности. Материал требует гидроизоляции, поэтому не выгоден для использования. К тому же недолговечен, и способен к деформации.

Применение минваты для утепления фундамента

Пенофол

Именно данный материал обладает лучшим сочетанием цены с высокими характеристиками теплоизолятора. Используется в рулонах. Произведен из тончайшего алюминиевого слоя фольги, способен покрывать большие площади, и ложится на любую поверхность. Может похвастаться хорошими тепло- и гидроизоляционными качествами. Пенофол способен гасить звук и является хорошим вариантом для живущих вблизи железных дорог и автомагистралей.

Пенофол – современный утеплитель

К положительным сторонам относятся его устойчивость к перепадам температур, а также удобство при монтаже и легкость.

Так как поверхностью утеплителя является фольга, на него нельзя наносить отделочные материалы в виде шпаклевки или краски.

Природные утеплители

К таким относятся: опилки, пакля, листы фанеры. Они отличаются экологичностью и воздухопроницаемостью. Но для надежной теплоизоляции в ломе с постоянным проживанием, данных материалов может не хватить. При этом они являются благоприятной средой для грызунов и насекомых.

При выборе материала выборе материала для утепления необходимо учитывать также способ проведения работ: внутри, снаружи и всесторонне. Сами сваи утепления не требуют, в защите нуждается только ростверк.

Что такое крутизна откоса?

По большому счету угол откоса представляет собой соотношение высоты к заложению, и измеряется в градусах. Его легко определить, основываясь на параметры, приведенные в СНиП III-4-80. В ней учтены не только разные типы грунтов, но и глубина основной траншеи.

Если в месте работы есть наслоение разных видов грунта, то расчеты рекомендуется проводить по самому слабому.

Для примера, разберем простой и распространенный случай. Ровный дачный участок, где абсолютная отметка грунта принята за значение 51.30, а за нулевую отметку – 52.07. При этом нижнее значение фундаментной плиты составляет ровно 3, 000. Но, снизу плиты будет еще слой подготовки, толщиной в дополнительные 10 см. Грунт – суглинок, пространство не ограничено.

Как посчитать угол откоса? Далее последовательность расчетов выглядит так:

1. Высчитываем абсолютную отметку для фундаментной плиты. Для этого от нулевой отметки отнимаем глубину траншеи: 52.07 – 3. 000=49.07.
2. Определяем точную отметку низа траншеи, с учетом всех факторов (в нашем случае это подложка): 49.07-0.1=48.97
3. Определяемся с глубиной траншеи, которая будет вырыта: 51.30-48.97=2.33 метра.
4. На заключительном этапе определяем, что согласно нашим подсчетам оптимальный угол откоса будет 45 градусов.

По такому алгоритму можно определить оптимальный угол откоса, основываясь на любые параметры.

Таблица допустимой крутизны

Для того, чтобы было проще ориентироваться во всех данных, при проведении расчетов предлагаем воспользоваться следующей таблицей:

Точно указывайте тип грунта, в котором проводятся земельные работы. В противном случае могут быть погрешности.

Таблица углов естественного откоса грунтов

Согласно сведениям, полученным от Госстроя РФ, которые размещены в сборнике от 2000 года, углы естественного откоса грунтов, соотношения высоты к заложению для разных видов грунта представлены в таблице:

Таблица углов естественного откоса пород в разрыхленном состоянии:

Породы	Угол естественного откоса, град, для породы
сухой	влажной	мокрой
Растительная земля	40	35	25
Песок крупный	30…35	32…40	25…27
Песок средний	28…30	35	25
Песок мелкий	25	30…35	15…20
Суглинок	40…50	35…40	25…30
Глина жирная	40…45	35	15…20
Гравий	35…40	35	30
Торф без корней	40	25	15
Скальные	45…60

Угол естественного откоса — это самый большой угол, который образовывается откосом грунта в соотношении к линии горизонта в спокойном состоянии. Для того, чтоб лучше понять, как делать чертеж и рассчитывать угол откоса, приводим пример готовой работы:

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

В чем состоит технология ограждения откосов котлованов?

Для сооружение подземной части здания в городских ограниченных условиях необходима эффективная технология ограждения откосов котлована. Какие существуют технологии ограждения откосов котлована и как выбрать наиболее оптимальную для требуемых условий? В общих чертах в чем заключается процесс ограждения?

Процесс ограждения откосов котлована насчитывает несколько различных по исполнению и технологии способов, в числе которых можно назвать следующие:

Оптимальная система подбирается после выполнения расчетов по определению самого экономически выгодного варианта, с учетом следующих параметров:

• отметки подошвы котлована;

• типа подстилающих грунтов;

• глубине грунтовые воды;

• стоимости аренды механизмов, которые потребуются для работы.

В качестве примера технологий, используемых в зависимости от типа грунтов, можно назвать следующие:

• горизонтально-рамное для котлованов глубиной до 2-х метров в сухих грунтах;

• горизонтально-сплошное для котлованов глубиной до 2-х метров в оползающих грунтах;

• вертикально-рамное для котлованов глубиной до 3-х метров в сухих грунтах;

• горизонтальное с прозорами для котлованов сглубиной до 3-х метров в связанных грунтах;

• шпунтовое для котлованов в водонасыщенных грунтах;

• вертикально-сплошное для котлованов в плывунах и сыручих грунтах.

Процесс ограждения заключается в устройстве следующих конструкций, которые удержат откосы котлована от смещения:

• укладки на откосы ж/б плит или использование других материалов.

Схему типовых ограждений откосов котлованов прикладываю

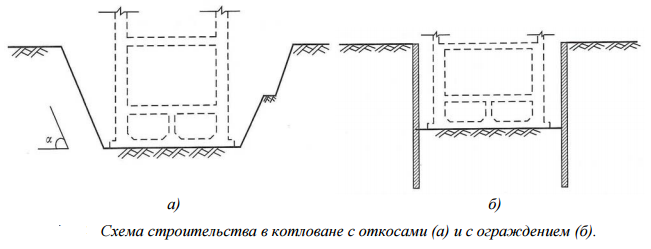

Если строительство подземных сооружений ведется открытым способом, то откосы котлована необходимо укреплять или если без крепления, то формировать их под углом естественного откоса, т.е. делать пологие или ступенчатые откосы. Этот способ самый экономичный, но в условиях городской застройки существуют ограничения, пологие откосы занимают много места, другая причина ограничений — подземные воды, могут произойти обрушения стенок котлована.

Наиболее простой и экономичной вариант ограждения котлована — ограждение из вертикальных стальных элементов, они устанавливаются по контуру котлована с погружением в грунт. По мере необходимости (при осыпании грунта) между ними устанавливается забирка из стального листа или деревянных досок.

Ограждают котлованы и фундаменты способом «стена в грунте» — монолитной железобетонной стеной, с помощью буросекущихся свай, шпунтовым способом.

Геотекстиль для укрепления земляных откосов

Геотекстиль представляет собой нетканый материал, что продаётся в рулонах. Он изготавливается из полиэфирных и полипропиленовых волокон. Геотекстиль применяется для укрепления откосов наклоном до 60 градусов. Материал обладает множеством достоинств:

• морозоустойчивость;
• возможность большого растяжения;
• устойчивость к агрессивным средам, водоустойчивость;
• не подвержен плесени и грибку;
• не прогнивает и не рвётся;
• простота в установке.

Геотекстиль увеличивает несущую способность почвы, за счёт чего она не сползает, не обваливается. К тому же укрепление склонов на дачном участке геотекстилем предотвращает перемешивание слоёв грунта при сходе воды. Технология укладки геотекстиля такова:

1. Поверхность, которую необходимо укрепить, нужно выровнять.
2. Необходимо вынуть грунт на глубине 20–50 см. В выемку поместить геотекстиль, сверху засыпать щебень или гравий.
3. Следующий слой — снова геотекстиль. Сверху засыпьте песком. Далее, нужно уложить брусчатку или плитку. Для этого можно использовать цементный раствор.
4. Для обустройства площадки, что будет выше уровня земли, необходимо уложить геотекстиль, при этом придерживаясь перекрытия в 20 см. По периметру следует сделать опалубку. Как и было сделано ранее, насыпьте на материал песок или камень и уложите ещё один слой геотекстиля, затем снова песок и плитку.
5. Перекрывающиеся части геометариала необходимо закрепить скобами.

Итак, укрепление почвы на наклонной местности — довольно трудоёмкий процесс. Однако если этого не сделать, последствия могут быть плачевными. Благо, современный рынок предлагает множество специальных приспособлений для этой цели. Но не нужно забывать и о старом известном методе — высаживании деревьев. А лучшим вариантом станет комбинирование того и другого методов.

2

(19 оценок, среднее: 4,32 из 5)

Назад
