№3. Тип стекла в стеклопакете
Классическим вариантом считается использование в стеклопакете обычного флоат-стекла толщиной 4-6 мм. Технология позволяет получать идеально ровное и одинаковое по толщине стекло, которое отлично пропускает свет с улицы. Стандартом является стекло толщиной 4 мм, более толстые (5-6 мм) рекомендуют использовать в шумных районах и на последних этажах, где порывы ветра имеют приличную силу. Обычный стеклопакет обладает неплохими тепло- и звукоизоляционными свойствами, хорошо противостоит огню, но совершенству нет предела – сегодня появились стекла, где те или иные характеристики значительно улучшены.
Кроме обычных, могут использоваться и специальные стеклопакеты:
энергосберегающие низкоэмиссионные стеклопакеты позволяют сохранять тепло в квартире и уменьшать затраты на отопление. Уникальные свойства обычное стекло приобретает благодаря напылению веществ, которые пропускают длинноволновое излучение, но задерживают коротковолновое, проще говоря, свет заходит, а тепло не выходит. Сегодня чаще всего используются i-стекла с напылением ионами серебра: они показывают отличные теплоизоляционные свойства, но боятся атмосферных воздействий. K-стекла дешевле, устойчивее к негативным факторам окружающей среды, но с точки зрения сохранения энергии менее эффективны. Энергосберегающим, как правило, является только одно стекло в стеклопакете. Летом оно отлично отражает тепло с улицы, а зимой – не позволяет домашнему теплу выходить из квартиры (см. иллюстрацию). Заполнение камер аргоном позволяет еще больше повысить теплоизоляцию. Подсчитано, что при использовании низкоэмиссионного стекла удается повысить сопротивление теплопередаче однокамерного стеклопакета до 0,56 м²К/Вт, а двухкамерного – до 0,75 м²К/Вт (уровень обычного трехкамерного);
солнцезащитные стеклопакеты незаменимы в тех случаях, когда окно выходит на юг, и солнечные лучи буквально слепят домочадцев и портят обои, предметы мебели, ковры и т.д. Защиту от ультрафиолета имеют тонированные в массе стекла, стекла с нанесенной тонировочной пленкой, закаленные стекла и стекла с зеркальной поверхностью. Солнцезащитный стеклопакет может стать одновременно и энергосберегающим, если внутреннее стекло имеет покрытие с ионами серебра, которое отражает тепловое излучение от радиаторов обратно в квартиру;
- шумозащитные стеклопакеты отличаются использованием многослойного стекла триплекс и звукоизоляционной пленки. Для повышения звукоизоляции используется специальная акустическая монтажная пена. Комплекс таких решений позволяет снизить уровень уличного шума на 35 дБ и более. Кроме того, стекло триплекс – это повышенная безопасность и теплоизоляция. Шумоизоляция зависит и от многих других факторов, о чем поговорим далее;
- огнеупорные стеклопакеты могут выдерживать высокие температуры и быть абсолютно безопасными для человека за счет использования металлической сетки, на которую закрепляется стекло, или благодаря многослойному стеклу триплекс;
ударостойкие стеклопакеты выдерживают серьезные механические нагрузки, препятствуют взлому, а если и разбиваются, то осколки не имеют острых граней и удерживаются пленкой. Подобных свойств удалось добиться благодаря использованию стекол триплекс, которые, напомним, также обеспечивают отличную звукоизоляцию и могут задерживать ультрафиолетовое излучение.
Некоторые производители предлагают и еще более современные и «умные» стеклопакеты. Так, например, в Японии изобрели грязеотталкивающее покрытие, благодаря которому отпадает необходимость в постоянном мытье окон, а это существенная экономия, если речь идет о высотных зданиях. Грязь к такому стеклу почти не липнет, под действием солнечных лучей разрушается и смывается дождевой водой.
Некоторые производители предлагают стеклопакеты, позволяющие легко менять уровень прозрачности стекла и при необходимости превращать его в матовое, чтобы оградиться от любопытных взглядов снаружи. Для решения проблемы образования наледи выпускаются стеклопакеты с электроподогревом. Нагрев стекла заставляет таять снег и наледь, а заодно выступает дополнительным источником тепла в квартире.
Трехкамерный стеклопакет: технические характеристики
Оптимальный вариант для проживающих в суровых северных широтах, стеклопакет трехкамерного типа, отлично защищает дом от самых жестоких морозов. Приемлемо устанавливать такие тяжелые пакеты и в слишком шумных городских районах – шумоизоляцией трехкамерный обладает самой высокой.
Состоит конструкция из четырех стекол и трех воздушных полостей. Максимальная толщина трехкамерного профиля – 60 мм, вес – от 50 кг. Устанавливая трехкамерный профиль, следует учитывать, насколько прочными окажутся фундамент и стены, способны ли они выдержать такую нагрузку.
- Полезная информация о видах пластиковых окон.
- Сравнение пластиковых окон разных производителей – информацию от эксперта смотрите тут http://mrokna.ru/plastik/sravnenie-plastikovyih-okon-raznyih-proizvoditeley.html
- Монтаж пластиковых окон своими руками. Советы мастера ищите здесь.
Толщина пакета в этом случае становится и преимуществом, и недостатком: от холода и шума защищает, но и солнечного света пропускает слишком уж дозировано. Поставив такой профиль, вы будете получать солнца в дом меньше на треть, но обеспечите себя теплом и тишиной стопроцентно.
Также посмотрите познавательное видео о технических характеристиках стеклопакетов
голоса
Рейтинг статьи

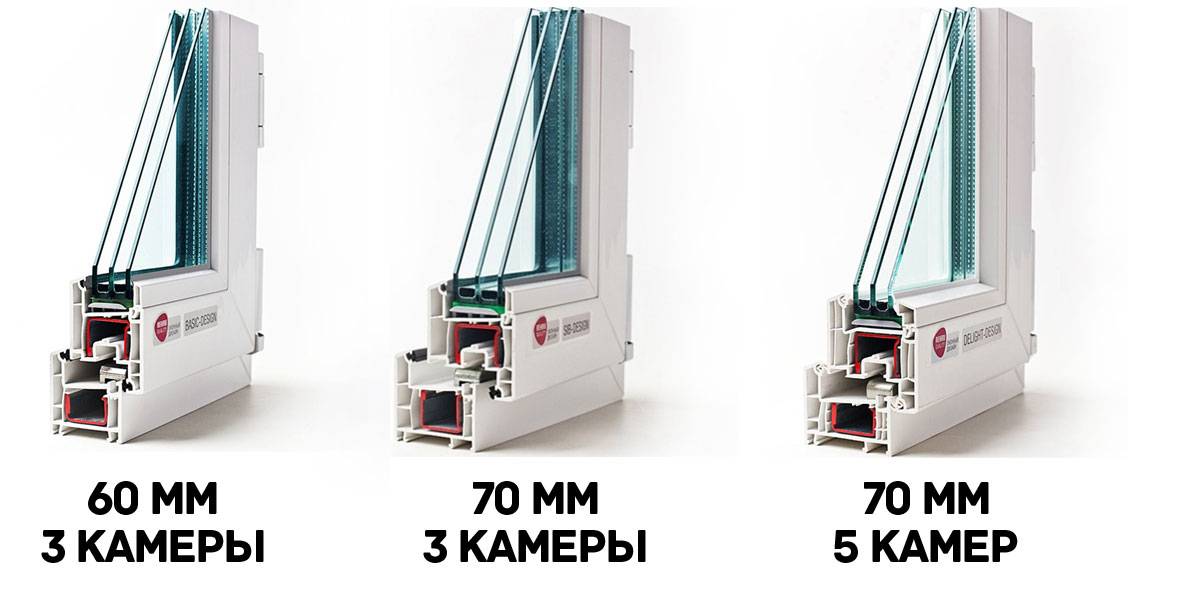

Внешние отличия пятикамерного профиля от трехкамерного
Трехкамерный профиль отличается своей шириной – 58 – 62 мм. Пятикамерный профиль имеет другую ширину – 68 – 70 мм. Также в них устанавливают совершено разные стеклопакеты. В трехкамерные профили ставят стеклопакеты толщиной до 32 мм, а в пятикамерные – до 40 мм. Двухкамерные стеклопакеты толщиной 32 мм имеют коэффициент теплопередачи 0,53 м2*КВТ, а толщиной 40 мм — 0,56 м2*КВТ. Все эти данные рассчитаны для обычных стеклопакетов, которые не разработаны по энергосберегающим технологиям. На окна маленьких размеров рекомендуем вам устанавливать окна с трехкамерными профилями. Большие по размеру окна нуждаются в пятикамерных профилях. Окна ПВХ с пятикамерными профилями будут незаменимы в частных домах и коттеджах, ведь они помогут сэкономить на отоплении помещения.
Как определить качественный ПВХ профиль по внешнему виду
В готовом окне лишь внешний вид профиля остается единственным методом определения его качества. Провести экспертизу, разобрать и рапилить оконнуй ПВХ раму для проверки его класса – редкая необходимость. Куда проще узнать качество при осмотре.
Так как же определить качество “на глаз”.

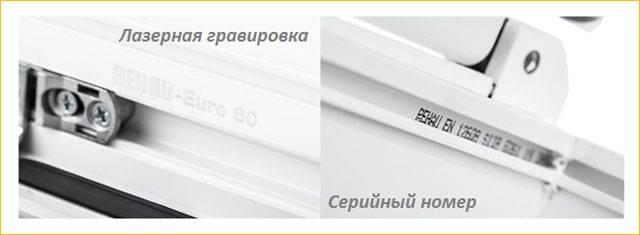

Маркировка производителя

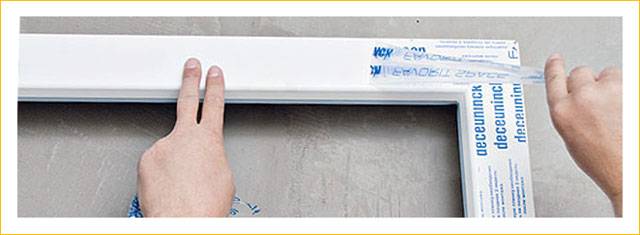

На пленке нанесена производителем марка ПВХ профиля. Защитная пленка покрывает основную поверхность ПВХ профиля на этапах: от изготовления, до монтажа в проем. Во избежание порчи пленку необходимо снять сразу после монтажа. Под действием солнечных лучей клеевой слой защитной пленки впитается в глубокие слои профиля и испортит его. Также бренд указан на самом профиле в виде лазером нанесенных цифр и букв.
Однородность и гладкость ПВХ профиля под пленкой
Однородная, ровная, однотонная и гладкая поверхность
– критерий качества окна и профиля. Наличие неоднородностей, деформаций или иных заметных глазу изъянов на прямых и ровных участках профиля мгут свидетельствовать о плохом качестве.
Уплотнитель оконной рамы – форма, вид, цвет
Уплотнение является одним из наиболее важных элементов профиля. Некачественный уплотнитель не будет защищать от попадания влаги и сквозняков
Обратите внимание на его эластичность и отсутствие повреждений. Наличие третьего контура уплотнения не влияет существенным образом на защиту от промерзания, но защищает от агрессивной внешней среды фурнитуру
Цвет – не влияет на качество. Белый, черный, серый и карамельный цвет уплотнителя одинаково хорошо защитят окно. Уплотнители, изготовленные из EPDM каучука на ощупь более эластичные, вставляются отдельными шнурами (в отличие от коэкструдированных TEP уплотнений).
Ширина коробки рамы
Чем толще оконная рама, тем более высокими теплоизоляционными свойствами она будет обладать. Количество полостей в ПВХ профиле – камер – также влияет на характеристики. Больше камер – теплее профиль. Однако внешне камеры профиля вы никак не увидите. В профиле 70 мм может быть 3, 4 или 5 камер.
Камеры в профиле считаются не по общему количеству разделенных перегородками полостей, а по количеству камер на пути от внешней стенки (уличной) к внутренней (комнатной).
Что означает эта техническая характеристика и на что она влияет
Тогда-то меня это мало волновало, но буквально вчера, когда мой кот в очередной раз запрыгнул на сетку от комаров и сорвал ее, я вспомнил тех самых мастеров и время, когда нам двое мужчин вставляли эти окна в убийственную жару.
Даже вспомнил, что один из них был самим директором компании по фамилии Морозов. Именно он чуть ли не час рассказывал бабушке всю суть камерности.
Такие «срезы» обычно стоят в офисах «оконщиков», видите третий образец? Камеры две, образца – тоже два. Поясню ниже.
Компания небольшая, но ребята такие ответственные, фанатики, короче – ставят, как для себя. Итак, камера в нашем случае – это пространство между перегородками:
- в стеклопакете – между стеклами;
- в профиле – внутри поливинилхлоридной (обычно белой) рамы.
Некоторые называют камерами сами стекла или перегородки – это неправильно! Мы берем только воздушное (некоторые умельцы, слышал, умудряются внутрь рамы вливать пену) пространство, которое влияет на уровень теплоизоляции.
Технические характеристики
Часто путают трехкамерные стеклопакеты и окна с тройным остеклением. Тройное остекление подразумевает наличие трех стекол в конструкции, что в результате дает две отдельные камеры, то есть двухкамерный стеклопакет. Чтобы получить трехкамерный, необходимо четыре стекла и три дистанционных рамки, формирующие герметичные камеры.
Внешнее отличие трехкамерных изделий заключается в их большей толщине, в отличие от светопрозрачной площади, которая в большинстве случаев существенно меньше. Это обусловлено тем, что каждое дополнительное стекло значительно увеличивает массу пакета даже при использовании стандартных листов толщиной 4 мм. Существуют инновационные разработки с каленными стеклами толщиной 1,6 мм. Масса таких изделий меньше традиционных двухкамерных, но серийное производство на данный момент невозможно из-за высокой стоимости.
Толщина стеклопакета с тремя камерами
Как и у любого другого стеклопакета, толщина трехкамерного формируется из суммы размеров поперечного сечения каждого из стекол и общей ширины дистанционных рамок. Наименьшее расстояние между стеклами в герметичной многокамерной конструкции – 6 мм, а наиболее распространенная толщина стекла – 4 мм. В таком случае для стеклопакетов с одинаковыми камерами и стеклами толщина составит (4+4+4+4) + (6+6+6) = 16 + 18 = 34 мм.
Однако использование дополнительного стекла при минимальных размерах промежуточной камеры не даст ожидаемого эффекта. Большей тепло- и звукоизоляции можно достичь применением низко-эмиссионных материалов, разной толщиной стекла и ассиметричными камерами. Поэтому на практике не используют трехкамерные стеклопакеты толщиной менее 4 см.
Правильный подход к выбору профиля
Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна. Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.
Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.
Дефекты стеклопакетов
Дефекты стеклопакетов можно условно разделить на две категории: механические повреждения и брак сборки.
Механические повреждения:
- Трещины на стекле;
- Царапины на стекле длиной более 1 см;
- Сколы на торцах стекла или углах. Если стеклопакет привезли с такими дефектами это всегда брак и подлежит замене. Даже самый маленький скол может привести к полному разрушению всего стекла.
Фото: негерметичный стеклопакет вполне может превратиться в аквариумК дефектам сборки можно отнести:
- Грязь на внутренних поверхностях стекла
- Смещение дистанционных рамок друг относительно друга более чем на 3мм
- Грязь на дистанционной рамке
- Стекло установлено не по формуле или покрытием наружу. Современные покрытия очень чувствительны к воздействию окружающей среды и стекло начнет покрываться ржавчиной.
- Разрывы в слое герметика, особенно если видно дистанционную рамку.
- Слипание стекол между собой не всегда является браком сборки. Чаще это ошибка в выборе формулы, поэтому для стеклопакетов размерами больше 1200х1200мм нужно внимательно выбирать толщину наружного стекла
Трехкамерный профиль или пятикамерный Вот в чем
Трехкамерный профиль или пятикамерный? Вот в чем вопрос
Очень многие покупатели новых ПВХ окон помимо всего прочего предъявляют высокие требования к их теплотехническим характеристикам, на что, как правило, следует наиболее частый ответ: «Берите пятикамерный профиль с трехкамерными обычными или двухкамерными энергосберегающими стеклопакетами».
И если со стеклопакетами все просто, чем больше камер, тем лучше их теплотехнические характеристики, то сравнив трехкамерный оконный профиль и пятикамерный мы не увидим заметной разницы в коэффициенте теплопроводности. В чем же причина?
На рисунках ниже представлены образцы обычного трехкамерного профиля (слева), обычного пятикамерного профиля (по центру) и энергосберегающего шестикамерного профиля (справа). Синими линиями мы обозначили линии разреза профиля рамы и профиля створки, красными линиями — линию разреза в плоскости соединения рамы со створкой.
Трехкамерный профиль — количество камер в разрезе синих линий — три, количество камер в разрезе красной линии — три.
Пятикамерный профиль — количество камер в разрезе синих линий — пять, количество камер в разрезе красной линии — те же три, это говорит о том, что плоскость соединения рамы со створкой перечеркивает преимущество пяти камер и сводит коэффициент теплопроводности на уровень трехкамерного профиля.
Шестикамерный профиль — количество камер в разрезе синих линий — шесть, количество камер в разрезе красной линии — шесть, здесь мы видим сложную конструкцию профиля, которая обеспечивает улучшенные теплотехнические характеристики в любой плоскости.
Резюме. Разница между трехкамерным и пятикамерным профилем в жесткости конструкции, т.е для большинства стандартных конструкций достаточно трехкамерного профиля, для габаритных конструкций (остекление балконов, веранд и т.п.) имеет смысл применять пятикамерный профиль.
Если же вы заинтересованы в покупке полноценных энергосберегающих окон, то ваш выбор это шестикамерные или более профиля специальной конструкции. Исключение — глухие окна из пятикамерного профиля, поскольку в таких окнах присутствует только основная пятикамерная рама, то и коэффициент теплопроводности будет на высоте.
Звукоизоляция двухкамерного и трехкамерного стеклопакета
В нашем распоряжении не оказалось точных данных о результатах испытаний стеклопакетов двухкамерного и трехкамерного по степени звукоизоляции. Для определения лучшего мы воспользовались результатами сравнения однокамерного и двухкамерного стеклопакета. Из проведенного сравнения выходит, что камерность не влияет на шумозащитную функцию так, как это делает толщина стекла.
Для достижения высоких звукоизоляционных требований оптимально использовать конструкцию однокамерноую. Двухкамерный стеклопакет, таким образом будет также выглядеть предпочтительнее перед трехкамерным при использовании толстого стекла и многослойного стекла триплекс.
Область применения трёхкамерных стеклопакетов
Показания к выбору трёхкамерного стеклопакета: — высокие требования к теплоизоляции, то есть суровые климатические условия. Для Украины использовать трёхкамерное остекление в большинстве случаев не целесообразно. Правильно будет увеличивать теплоизоляционные свойства путём использования энергосберегающих покрытий и инертных газов внутри камер. Но если, например, вы проживаете в современном, прочном и надёжном коттедже, который расположен в условиях сильных ветров (в поле, на возвышенности), то использование трёхкамерного стеклопакета будет уместно. — проживание в зоне повышенного шума.
Ограничения для установки трёхкамерных стеклопакетов
Использование трёхкамерного стеклопакета не рекомендуется: — в старых деревянных домах. — на балконах и лоджиях. — для остекления оконных проёмов большого размера. Как мы уже упоминали, в таких случаях возможно использование частого переплёта, но, согласитесь, что это не всегда эстетически привлекательно.
Двухкамерные стеклопакеты
Двухкамерный стеклопакет – это конструкция уже из трех стекол и двух воздушных камер между ними. Такой вид стеклопакетов более востребован и применяется во всех видах остекления: будь то офис, квартира или дача. Что не удивительно, ведь тепло через него практически не просачивается.
Двухкамерный стеклопакет по всем характеристикам лучше однокамерного
В наших широтах наиболее популярен двойной стеклопакет в 38 мм (толщина стекол по 4 мм, а зазоры между ними – 14 мм и 12 мм). Такая «упитанность» помогает выдерживать большие звуковые нагрузки – следовательно, в дом попадет гораздо меньше посторонних звуков. Эта конструкция подойдет вам, если вы хотите установить окно с подветренной стороны, либо ваша квартира находится в оживленной части города, вблизи аэропорта или железной дороги.
И вроде бы все в двухкамерном пакете хорошо, но увы! Света он пропускает меньше – по закону физики три стекла сильнее преломляют свет, чем два. Однако практика показывает, что разница в освещении минимальна. Если, конечно, вы не Зоркий Сокол и обязательно регулярно моете окна.
И еще. По сравнению с одинарным, двухкамерный стеклопакет массивнее в полтора раза. Значит, перед ремонтом следует учитывать этот показатель. А вдруг проем в вашей квартире не рассчитан на такое? Или балкон, где вы планируете остекление двухкамерными стеклопакетами, слишком ветхий?
Почему трехкамерные конструкции не стали массовыми
Такая продукция на рынке российских окон появилась позже других стеклопакетных вариантов и сумела завоевать лишь относительно небольшой сегмент этого рынка. Так же, как более распространенные, они представлены в виде замкнутой конструкции из стекол, которые разделяются дистанционными рамками.
Толщина стекла может быть одинаковой либо варьироваться. А герметичные, ограниченные стеклом камеры заполняются особым воздушным составом или газом. Всего в трехкамерном стеклопакете 4 стекла. Промежутков, то есть камер между ними, соответственно, три. И это максимум на сегодняшний день.
Хотя иногда говорят о большем количестве камер – 5 или даже 7. Но имеются в виду не стекла, а камеры профиля, установка трехкамерных стеклопакетов оправданна только в двух случаях:
- Там, где очень суровая и продолжительная зима, предъявляющая повышенные требования к теплоизоляции помещений.
- Необходимость защищаться от сильного шума.
Нужна ли дополнительная камера стеклопакету
По климатическим условиям однозначно, что в средней полосе трехкамерные комплекты особым спросом не пользуются. Заказывают их очень редко, и даже не налажено серийное производство. Невозможно привести никаких конкретных показателей, полученных в результате их испытаний. Как будто испытаний не было вообще.
Но теоретически трудно спорить, что по некоторым характеристикам они превышают двухкамерные. Из сравнения способности сопротивляться теплопередаче для разных стеклопакетов можно прийти к выводу, что каждая из дополнительных камер этот коэффициент будет увеличивать примерно в полтора раза.
Следовательно, трехкамерный теплее, для него коэффициент примерно 0,65. При большей толщине стекла и более широких камерах, при выборе энергосберегающих стекол и заполнением герметизированного пространства инертным газом он должен подниматься и достигать почти единицы.
Однако, к повышению характеристик по энергосбережению с тем же успехом приводит выбор низкоэмиссионных стекол и заполнения. Поэтому нет особого смысла в увеличении числа камер.
Рейтинг популярности пластиковых окон в 2021 году
Наиболее наглядным и простым является рейтинг популярности пластиковых окон по количеству запросов в интернет поисковике.
В основе рейтинга статистика поисковой системы Яндекс. Анализ пользовательских запросов позволяет узнать популярность марок профиля пластиковых окон у населения России. Проанализировав популярнейшие запросы пользователей, удалось выделить ТОП-3 самых популярных среди профильных систем.
Рейтинг ТОП-3 популярнейших в Росии профильных систем по статистике Яндекс: REHAU, VEKA, KBE.

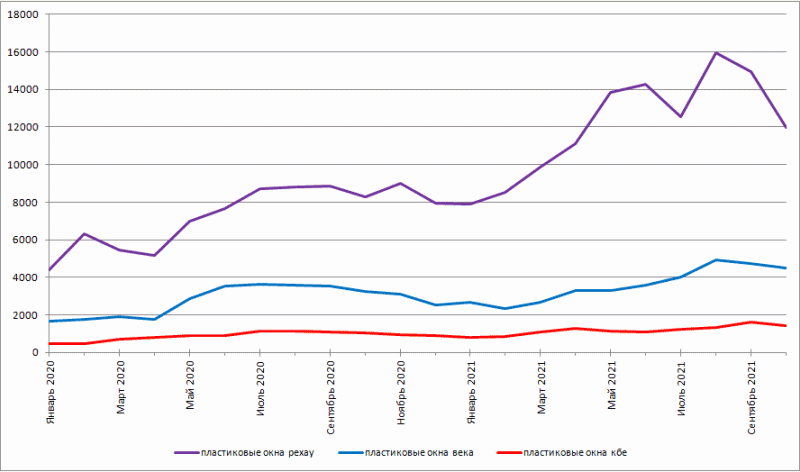

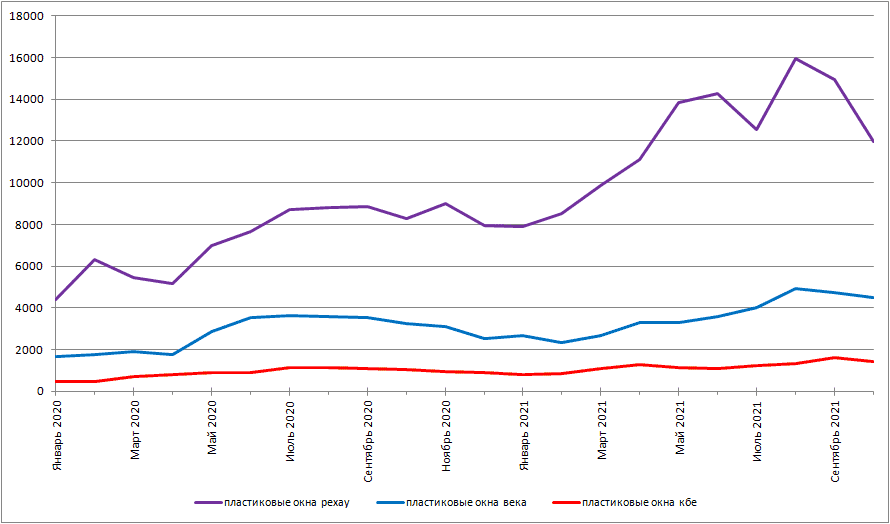

На графике представлена динамика обращений по запросам:
- — “пластиковые окна рехау”
- — “пластиковые окна века”
- — “пластиковые окна кбе”
Согласно статистике с января 2021 года по октябрь 2021 года (включая) – на территории России у интернет пользователей лидером спроса являются:
- Наибольший спрос на пластиковые окна из ПВХ профиля Рехау (Rehau). В среднем 12102 обращений в месяц за 2021 год (что на 70% выше, чем в 2020 году).
- Вторые по популярности – пластиковые окна Века (VEKA). В среднем 3606 обращений в месяц за 2021 год (что на 31% выше, чем в 2020 году).
- На третьем месте – окна КБЕ (KBE). В среднем 1183 обращений в месяц за 2021 год (что на 37% выше, чем в 2020 году).
Данная тенденция резко разрывает наметившуюся ранее тенеденцию в:
- рейтинг лучших пластиковых окон за 2019 год;
- рейтинг лучших пластиковых окон за 2020 год.
В 2021 году наблюдается рост спроса. На этом фоне отрыв лидирующего по популярности запроса окон бренда Рехау усилился.
Технические характеристики
Часто путают трехкамерные стеклопакеты и окна с тройным остеклением. Тройное остекление подразумевает наличие трех стекол в конструкции, что в результате дает две отдельные камеры, то есть двухкамерный стеклопакет. Чтобы получить трехкамерный, необходимо четыре стекла и три дистанционных рамки, формирующие герметичные камеры.
Внешнее отличие трехкамерных изделий заключается в их большей толщине, в отличие от светопрозрачной площади, которая в большинстве случаев существенно меньше. Это обусловлено тем, что каждое дополнительное стекло значительно увеличивает массу пакета даже при использовании стандартных листов толщиной 4 мм. Существуют инновационные разработки с каленными стеклами толщиной 1,6 мм. Масса таких изделий меньше традиционных двухкамерных, но серийное производство на данный момент невозможно из-за высокой стоимости.
