Пример расчёта веса трубы стальной круглой
Независимо от того, какой метод расчёта будет использоваться, необходимо знать численные значения следующих параметров круглого стального трубопроката:
- толщина стенки;
- наружный диаметр.
Из курса физики средней школы известно, что для определения удельного веса трубы стальной следует умножить объём использованного материала на его же плотность. Последний параметр – величина постоянная, в то время как объём материала (в нашем случае это сталь) нужно вычислить. Решить такую задачу можно двумя методами. Это — расчёт объём листа, образующего круглую трубу, или вычисление разности объёмов внешнего цилиндра и цилиндра внутреннего.
1. Для расчета веса трубы (например, диаметром 168 мм с толщиной стенки 8 мм) первым способом, сначала нужно определить длину окружности:
L = π*D — 3,14*0,168 = 0,52752 м.
Здесь: D – диаметр изделия, а — всем известная математическая трансцендентная константа.
Для расчета веса трубы измеряется ее внешний диаметр и толщина стенки
Следующий шаг – вычисление площади наружной поверхности. Выполняется такой расчёт путём умножения окружности единицы продукции круглого трубопроката на её же длину. При вычислении веса метра трубы стальной в нашем случае формула принимает следующий вид:
S = 0,52752*1 = 0,52752 м²,
где S – площадь поверхности 1 м круглой трубы.
На очередном этапе расчёта веса 1 метра трубы круглой вычисляется объём использованной для производства данного изделия стали. Делается это умножением площади на толщину стенки:
V = S*W = 0,52752*0,008 = 0,00422 м²
На последнем шаге вычисления веса 1 метра трубы стальной круглой выясняется плотность стали. В специальной таблице значение данного параметра указано такое – 7850 кг/м³. Затем плотность стали умножается на объём:
Р = 7850*0,00422 = 33,127 кг.
В таблице №1 приведены результаты расчета для трубной продукции самых ходовых типоразмеров. Необходимо подчеркнуть, что это – теоретическое значение веса одного погонного метра трубы.
Таблица 1
| Дюймы | Наружный диаметр | Условный проход | Толщина стенки | Вес 1 м погонного, кг | ||||
| Усилен- ных | Обыкно- венных | Лёгких | Усилен- ных | Обыкно- венных | Лёгких | |||
| 2 ½ | 75,5 | 65 | 4,5 | 4,0 | 3,20 | 7,88 | 7,05 | 5,71 |
| 2 ¼ | 57 | |||||||
| 2 | 60,0 | 50 | 4,50 | 3,50 | 3 | 6,16 | 4,88 | 4,22 |
| 1 ¾ | 45 | |||||||
| 1 ½ | 48,0 | 40 | 4 | 3,50 | 3 | 4,34 | 3,84 | 3,33 |
| 1 ¼ | 42,3 | 32 | 4,0 | 3,20 | 2,80 | 3,78 | 3,09 | 2,73 |
| 1 | 33,5 | 25 | 4 | 3,20 | 2,8 | 2,91 | 2,39 | 2,12 |
| ¾ | 26,8 | 20 | 3,20 | 2,80 | 2,5 | 1,86 | 1,66 | 1,5 |
| ½ | 21,3 | 15 | 3,20 | 2,80 | 2,5 | 1,43 | 1,28 | 1,16 |
| ¼ | 10,2 | 6,0 | 2,50 | 2,0 | 1,80 | 0,47 | 0,4 | 0,37 |
2. Расчёт веса одного погонного метра трубы вторым методом предполагает вычисление объёмов внутреннего и внешнего цилиндров. Первый шаг – расчёт площадей внешней и внутренней поверхностей.
Внешняя площадь равна:
Sнар. = π*D — 3,14*0,168 = 0,5278 м².
Чтобы рассчитать внутреннюю площадь, сначала необходимо узнать диаметр внутреннего цилиндра. Он такой: 0,168-0,016=0,152 мм. А внутренняя площадь равна 0,152×3,14=0,4773
Далее уже можно вычислять объёмы. С учётом того, что эта методика касается расчёта веса метра трубы стальной круглой, формулы выглядят очень просто.
Объём внешнего цилиндра будет равен 0,5278×1= 0,5278, а внутреннего 0,4773×1=0,4773.
Разность объёмов составляет: 0,5278-0,4773=0,00505.
Чтобы окончательно рассчитать вес трубы из стали, осталось только умножить объём на плотность:
0,00505×7850=39,64 кг.
При проверке труб на соответствие стандартам производства допускается наличие небольших погрешностей в размерах, поэтому результаты расчетов по формулам могут не совпадать с таблицами ГОСТов
Как мы видим, результаты не совпали. Но разница в разумных пределах.
Расчет веса трубы онлайн
Трубный онлайн калькулятор позволяет выполнить подсчеты для погонного метра изделий
Опираясь на эти данные можно получить ориентировочную весовую величину партии труб, а это очень важно при поиске вида транспорта для их перевозки. Можно не применять калькулятор, а посчитать все вручную, используя специальные формулы
Но, легче и быстрее для этих действий применить первый вариант. Принцип работы трубного онлайн калькулятора основан на математическом подсчете, и все, что требуется от оператора – это введение некоторых исходных данных. В результате калькулятор производит необходимые расчеты с высокой точностью.
Эксплуатационные стандарты
На территории нашей страны действует ряд ГОСТов, которым должны соответствовать трубы по критерию «предназначение». Например, изделия, произведённые из серого чугуна, внутренний диаметр которых колеблется в диапазоне 65≤ D ≤1000 мм, отвечают требованиям Государственного Стандарта 6942 98. Продукция данного типа применяется для обустройства систем отвода стоков в современных многоэтажных домах, поскольку диаметр чугунной бытовой канализационной трубы обычно находится в этих пределах.
Чугунные трубы бывают нескольких видов, различаются техническими характеристиками и свойствами
Качество труб ВЧШГ определяется следующими нормативными документами: СП 40-106-202 и ТУ 14-161-183-2000. С использованием данных изделий прокладываются трубопроводы большой протяжённости. И они отлично подходят для обустройства систем доставки питьевой и технической воды, ливневых стоков, нефте- и газопроводов.
Существует ещё один подход к классификации чугунной трубной продукции – по толщине стенки. В частности, ГОСТ 9583-75 указывает, что высокопрочные изделия бывают классов А, ЛА и Б. И в этом же нормативном документе содержатся единые требования к значению наружного диаметра чугунных канализационных труб. Этот показатель изменяется в таких пределах: 81≤ Dн. ≤ 1048 мм.
Ниже представлена информация о диапазоне изменений весовых характеристик и других размеров чугунных труб канализации класса А.
Метров в тонне –1,73≤ L ≤ 80,65;
- масса 1 п.м. (здесь далее «погонный метр»)– 12,4…578 кг;
- толщина стенки, мм – от 7,4 до 24,8;
- условный проход, мм – 65…1000.
Трубы разных классов различаются толщиной стенок, это тоже отражается на весе
Для изделий класса ЛА эти данные выглядят так:
- метров в тонне –1,9≤ L ≤ 88,5;
- масса 1 п.м., кг – 11,3…525,6;
- толщина стенки, мм – от 6,7 до 22,5;
- условный проход, мм – 65…1000.
Что же касается трубных изделий класса Б, то у них:
- метров в тонне –1,59≤ L ≤ 75,19;
- масса 1 п.м., кг – 13,3…627,9;
- толщина стенки, мм – от 8,0 до 27,0;
- условный проход, мм – 65…1000.
Как рассчитывается вес трубы с необычным сечением
Иногда в строительстве используется продукция трубного проката не только с прямоугольным, квадратным и круглым сечением. Например, из изделий с овальным сечением изготавливаются разнообразные ограждения и перила. А в машиностроении они нашли широкое применение при создании радиаторов охлаждения и разнообразных гидравлических систем.
Для просчета веса труб с сечением необычной формы нужно знать марку стали, из которой они произведены
Для расчета веса трубы с необычным сечением, необходимо воспользоваться следующей формулой:
P = ρ*X*L,
где P масса изделия; ρ — плотность материала; X – площадь сечения; L – длина единицы трубного проката.
Эта формула пригодится для изделий с любым сечением. Чтобы понять, соответствует ли указанным в заказе требованиям полученная продукция, достаточно выбрать из партии проката несколько образцов, измерить и подсчитать.
Точность расчёта массы труб стальных этим способом составляет процентов. Конечный результат зависит от многих факторов, в числе которых состав стали, степень коррозии металла, однородность толщины стенок, даже влажность воздуха, не говоря уже температуре окружающей среды. Поэтому, чтобы получить более точное значение веса металлической трубы, по крайней мере, необходимо уточнить марку стали и при проведении вычислений в формулу подставлять именно её плотность (удельный вес). Для измерений рекомендуется использовать инструмент поточнее рулетки, особенно при замере толщины стенки.

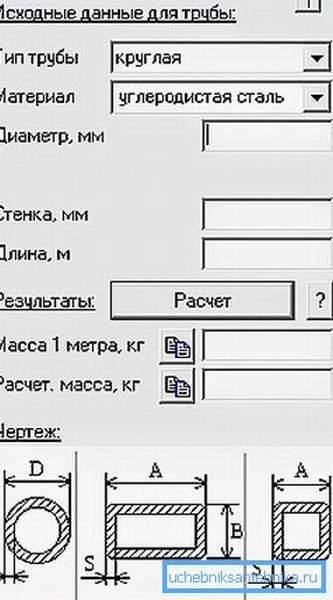

Скачать трубный калькулятор
Помимо возможности рассчитать массу трубы в онлайн режиме, вы можете скачать программу «трубный калькулятор». Данная программа небольшая и не требует установки.
Программа расчета массы труб полностью идентична представленным выше онлайн калькуляторам и использует следующую методику расчета:
Для вычисления массы круглых труб используется формула m = Pi * ro * S * (D — S) * L, где:
- Pi = 3.1415926.
- ro — плотность материала трубы.
- S — стенка.
- D — наружный диаметр.
- L — длина трубы.
Масса прямоугольных труб рассчитывается по интерполяционной формуле. За узловые точки взяты массы труб по ГОСТ 8645-68 «Трубы стальные прямоугольные» и ГОСТ 8639-82 «Трубы стальные квадратные». Для промежуточных размеров расчет производится согласно формуле m = Kp * 0.0157 * S * (A + B — 2.86 * S) * L, где:
- Kp — коэффициент плотности.
- m — масса, кг.
- S — стенка, мм.
- A — большая сторона, мм.
- B — меньшая сторона, мм.
- L — длина, м.
В трубном калькуляторе используются следующие значения плотностей (кг/м³):
| Материал, марка | Плотность |
| Углеродистая сталь | 7850 |
| 04Х18Н10 | 7900 |
| 06XH28MДT | 7960 |
| 08X13 | 7700 |
| 08X17T | 7700 |
| 08X20H14C2 | 7700 |
| 08X18H10 | 7900 |
| 08X18H10T | 7900 |
| 08X18H12T | 7950 |
| 08X17H15M3T | 8100 |
| 08X22H6T | 7600 |
| 08X18H12Б | 7900 |
| 10X17H13M2T | 8000 |
| 10X23H18 | 7950 |
| 12X13 | 7700 |
| 12X17 | 7700 |
| 12X18H10T | 7950 |
| 12X18H12T | 7900 |
| 12X18H9 | 7900 |
| 15X25T | 7600 |
| 17X18H9 | 7900 |
| Дюралюминий | 2850 |
| Титан | 4540 |
| Медь | 8960 |
| Латунь | 8600 |
| Свинец | 11340 |
| Золото | 19300 |
Чугунные трубы: характеристики
Наиболее известная область применения – системы водоснабжения и канализация. Требования к последней довольно специфичны, а аварии на такого рода коммуникациях, представляют собой настоящее бедствие. Чугунный трубопровод считается наиболее надежным, благодаря определенным качествам.
- Коррозийная устойчивость – сплав не подвержен ржавлению и не создает условий к образованию и накоплению осадка на внутренней поверхности. В канализационных системах это качестве трудно переоценить. На фото – образец продукции.
- Чугунные трубы производятся методом литья – центробежного, непрерывного и так далее, и, соответственно, не содержат швов или свищей, что обеспечивает высокую стойкость к ударным нагрузкам.
- Высокая инертность – не взаимодействуют с химически агрессивными веществами даже при высокой температуре.
- Материал нечувствителен к низким температурам. Обладает минимальным коэффициентом удлинения, поэтому при монтаже отопительных систем или поставки горячей воды не требуется мер по компенсации.
- Возможная глубина укладки составляет 10 м.
- Срок службы изделий – до 100 лет. При этом в обслуживании трубопровод не нуждается.
- После окончания срока эксплуатации чугунные изделия полностью утилизируются без применения специальных процедур.
Таблицы теоретической массы метра круглых труб из разных сплавов стали по доступным ГОСТ и ТУ
| Наименование и размеры трубы | Диаметр, мм | Толщина стенки, мм | Вес метра трубы | Метров в тонне | Плотность, кг/м³ | Стандарт |
|---|---|---|---|---|---|---|
| Труба 57х3 | 57 | 3 | 4.0000 кг. | 250 м. | 7850 | ГОСТ 10704-91 |
| Труба 57х3.5 | 57 | 3.5 | 4.6200 кг. | 216.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 57х4 | 57 | 4 | 5.2300 кг. | 191.2 м. | 7850 | ГОСТ 10707-80 |
| Труба 76х3.5 | 76 | 3.5 | 6.2600 кг. | 159.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 89х3.5 | 89 | 3.5 | 7.3800 кг. | 135.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 89х4 | 89 | 4 | 8.3800 кг. | 119.3 м. | 7850 | ГОСТ 10704-91 |
| Труба 108х3.5 | 108 | 3.5 | 9.0200 кг. | 110.9 м. | 7850 | ГОСТ 10704-91 |
| Труба 108х4 | 108 | 4 | 10.2600 кг. | 97.5 м. | 7850 | ГОСТ 10704-91 |
| Труба 108х5 | 108 | 5 | 12.7000 кг. | 78.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 133х4 | 133 | 4 | 12.7300 кг. | 78.6 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х4 | 159 | 4 | 15.2900 кг. | 65.4 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х4.5 | 159 | 4.5 | 17.1500 кг. | 58.3 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х5 | 159 | 5 | 18.9900 кг. | 52.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 159х6 | 159 | 6 | 22.6400 кг. | 44.2 м. | 7850 | ГОСТ 10704-91 |
| Труба 219х6 | 219 | 6 | 31.5200 кг. | 31.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 219х7 | 219 | 7 | 36.6000 кг. | 27.3 м. | 7850 | ГОСТ 10704-91 |
| Труба 219х8 | 219 | 8 | 41.6300 кг. | 24 м. | 7850 | ГОСТ 10704-91 |
| Труба 273х8 | 273 | 8 | 52.2800 кг. | 19.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 325х6 | 325 | 6 | 47.2000 кг. | 21.2 м. | 7850 | ГОСТ 10704-91 |
| Труба 325х8 | 325 | 8 | 62.5400 кг. | 16 м. | 7850 | ГОСТ 10704-91 |
| Труба 426х8 | 426 | 8 | 82.4700 кг. | 12.1 м. | 7850 | ГОСТ 10704-91 |
| Труба 426х10 | 426 | 10 | 102.5900 кг. | 9.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 530х8 | 530 | 8 | 102.9900 кг. | 9.7 м. | 7850 | ГОСТ 10704-91 |
| Труба 530х10 | 530 | 10 | 128.2400 кг. | 7.8 м. | 7850 | ГОСТ 10704-91 |
| Труба 630х8 | 630 | 8 | 122.7200 кг. | 8.1 м. | 7850 | ГОСТ 10704-91 |
Устройство водяного тёплого пола в доме
Теплоноситель в полу монтируется в виде одинарной или двойной змейки, спирали. От выбора расположения контура зависит общая длина трубы. Идеальный вариант – одинаковые по размерам витки. Однако на практике создать равномерные петли сложно и нецелесообразно.
Когда пол делают во всём доме, учитывают параметры помещений. В санузле, ванной, прихожей, которые занимают меньшую площадь по сравнению с гостиной, спальней или другими комнатами большие по длине витки создавать сложно. Для их обогрева не требуется много труб. Длина их может быть ограниченной несколькими метрами.
Некоторые рачительные хозяева при устройстве водяного контура обходят эти помещения стороной. Это экономит материалы, трудозатраты и время. В малгабаритных помещениях монтировать тёплый пол труднее, чем в просторных.
Если ситема обходит такие закутки, важно правильно высчитать максимальные параметры давления в системе. Для этого используют балансировочную арматуру. Она предназначена для уравнивания потери давления по разным контурам
Она предназначена для уравнивания потери давления по разным контурам.
Введите параметры для расчёта в онлайн калькулятор
Предлагаем ввести параметры в для расчета объёма в онлайн калькулятор.
Почему необходимо заранее рассчитать объем жидкости в трубе калькулятором, только после этого приступать к закупкам? Ответ очевиден – для того чтобы определить, сколько надо приобрести теплоносителя, чтобы заполнить систему отопления дома
Особенно это важно для домов периодического посещения, которые на длительное время остаются холодными. Вода внутри такой отопительной системы неминуемо замерзнет, разрывая проводящие элементы и радиаторы
Кроме того, нужно учитывать и моменты которые перечислены в расположенном ниже списке.
- Вместимость расширительного бачка. Этот параметр всегда указывается в паспорте на это изделие, но если такая возможность отсутствует, можно просто заполнить емкость определенным количеством литров воды, после чего использовать эту информацию.
- Емкость нагревательных элементов – радиаторов отопления. Такие данные также можно получить из технического паспорта или инструкции для одной секции. После чего, воспользовавшись проектными данными, умножить емкость одной секции на их общее число.
- Количество жидкости внутри различных узлов, а также системах управления и контроля, например – тепловых насосов, манометрах и тому подобное. Впрочем, эта величина будет небольшой, не выше статистической погрешности, поэтому данные третьего пункта обычно игнорируют.
Если система водоснабжения или отопления выполняется из металлических изделий, нужно учитывать некоторые их особенности. Так, водогазопроводный сортамент по ГОСТ 3262-84 выпускается трех серий:
- легкая;
- средняя;
- тяжелая.
При этом различие состоит именно по толщине стенок, что при равенстве внешнего размера, говорит об уменьшении внутреннего сечения для разных исполнений
Поэтому при закупке следует обращать внимание именно на этот показатель, чтобы внутренний проход был одинаков по всей протяженности водопровода или отопления. Расчет объема жидкости в трубе, с использованием калькулятора можно произвести, воспользовавшись следующей формулой:
- V – объем метра трубы, см3.
- 100 – длина, см.
- Число «пи», равное 3.14.
- Радиус внутреннего канала, см. здесь — площадь поперечного сечения внутренней полости.
При расчете нужно руководствоваться не сертификатными данными или вывеской продавца. Желательно тщательно измерить размер внутреннего отверстия, используя штангенциркуль, а при подсчете руководствоваться именно этими данными.
Кроме принадлежности к одной серии, о чем упоминалось выше, нужно учитывать возможность использования исходного материала на минусовых допусках, что закономерно повлияет на размер сечения в сторону его увеличения. Если есть возможность воспользоваться при закупке интернетом, можно использовать встроенный программный calculator, рассчитать объем воды в трубе онлайн. Но при этом исходные данные нужно водить реальные. Настоятельно рекомендуем перед использованием калькулятора ознакомиться с инструкцией, в таком случае расчеты будут верными со стопроцентной гарантией.
С их использованием должны рассчитываться также другие параметры системы, включая вес погонного метра и прочее. Широкое применение при выполнении таких операций нашли специально разработанные таблицы. Но они справедливы только для номинальных размеров, любые отклонения они не учитывают. Определяя объем воды в трубе онлайн калькулятором, ошибиться маловероятно.
Как произвести расчет без калькулятора
Трубопроводный транспорт в условиях России играет очень важную роль. По нему перекачиваются огромные количества жидких продуктов. Кроме воды транспортируется сжиженный газ, нефть и продукты её переработки и другие жидкости, в ряде случаев агрессивные.
Вместимость такого изделия определяется диаметром внутреннего пространства, например для размера 820 х 10 миллиметров рабочий диаметр мы можем определить соотношением Д = 820 – 10 х 2 = 800 мм. Однако, лучше сразу перейти к общепринятой единице – метру. При внутреннем диаметре изделия 0,8 метра соотношение для расчёта выглядит следующим образом:
V = П*r2l
- V – объем;
- П – число пи, равное 3,14;
- r – радиус;
- l – её длина.
Однако высчитывать объем одиночного изделия не имеет смысла. Лучше сразу применить это соотношение для определения объёма всего трубопровода.
Этот показатель важен для того чтобы знать количества перекачиваемого продукта, которое останется в трубопроводе по окончании транспортировки нужного объема. Однако трубопроводы не используются в режиме разовой перекачки. Они предназначены для постоянной эксплуатации.
По такой же методике рассчитываются объёмы емкостей цилиндрической формы – цистерн, бочек и прочих подобных.
В трубопроводном транспорте для магистралей используются в основной массе электро сварные одно или двух шовные трубы с различной толщиной стенок. Для повышения производительности трубопровода продукты по нему перекачиваются под большим давлением – до 130 атмосфер.
Поэтому для производства используется листовой металл толщиной до 36 миллиметров. Основной способ соединения в трубопроводах – электросварка, поэтому в качестве материала изготовления используются стали с низким содержанием углерода, такие, как 09Г2С, 09Г2ФБ и другие подобные.
Основным регламентирующим документом для производства электро сварных прямо шовных труб являются ГОСТы 10804 и 10805, однако применяются также множество технических параметров, предусматривающих определенные условия изготовления труб которые будут эксплуатироваться в агрессивной среде.
Важным направлением применения труб являются вентиляционные системы промышленного и бытового назначения. Для обеспечения прочностных показателей в них чаще всего используются прямоугольные короба, рассчитывать вместимость которых гораздо проще.
Коробчатые трубопроводы для вентиляции производятся, как правило, из оцинкованной стали, имеющей длительный срок эксплуатации. Но в последнее время наметилась тенденция применение для вентиляционных систем из пластиковых материалов, срок службы которых может превышать этот показатель для металлических аналогов.
Это же относится к использованию пластиков для водопроводных напорных и самотёчных систем.
Точное определение объёма труб и трубопроводов из них доступно всем пользователям сети Интернет и это позволяет избежать серьёзных ошибок при проектировании самых различных объектов народного хозяйства.
Применение
Вес погонного метра трубы очень часто необходимо знать для осуществления расчетов в металлоконструкциях. Самое частое использование трубного калькулятора — определение массы трубы в приобретаемой партии, чтобы выяснить необходимые габариты транспорта для её перевозки, а также для расчета нагрузок будущей металлоконструкции и стоимости продукции.
Как рассчитать вес трубы с помощью калькулятора?
Для того, чтобы узнать вес круглой трубы необходимо предварительно рассчитать площадь её поперечного сечения, а потом, на основе полной длины изделия и плотности материала и рассчитанной площади, можно будет рассчитать теоретическую массу.
Укажите диаметр круглой трубы
Определите диаметр трубы и введите его в поле калькулятора, в мм
Введите толщину стенки (толщину трубы)
В поле формы “толщина стенки S” введите толщину металла, из которого изготовлена труба, например, 1.5 мм для круглой трубы 108х4.
Укажите металл и плотность сплава.
Выберите из списка металл из которого изготовлена труба, или укажите своё значение плотности, если труба стальная, плотность будет 7850 кг/м3 , или 7900 кг/м3 для нержавеющей трубы из коррозийно-стойкой стали.
Укажите цены, длину и др.
Укажите стоимость 1 метра или тонны изделия, длину, или общий вес для того, чтобы получить в расчете дополнительные значения: цену 1 тонны из цены за метр и наоборот, вес нескольких метров проката, или количество метров в указанной массе изделий.
Скопируйте результат расчета
Нажмите кнопку скопировать, справа в блоке с показанным результатом, или выполните дополнительные расчеты.
Как подсчитывается вес трубы круглой простейшим способом
Хоть выше приведённые методики назвать сложными нельзя, существует ещё более простой способ расчёта веса трубы по диаметру, а также толщине стенки. Выглядит формула так:
P = π*(D — Sст)*Sст*Т.
Здесь: D – внешний диаметр; Sст. – толщина стенки; T – плотность (удельный вес).
В нашем случае получается:
Р = 3,14*(0,168 — 0,008)*0,008*7850 = 31,55 кг.
Таким способом можно узнать, сколько завесит труба любого размера. Например, 1м изделия с внешним диаметром 75,5 мм и толщиной стенки 4,5 мм весит:
Р = 3,14*(0,0755 — 0,0045)*0,0045*7850=7,82 кг.
Ну а для того, чтобы узнать всю массу трубы стальной, нужно полученное число умножить на количество метров используемой трубной продукции.
На конечный результат влияет не только марка стали, но и способ производства. Так, например, вес бесшовного изделия не будет таким же, как стального электросварного, даже если их внешние диаметры и толщины стенок одинаковы. Ведь для производства каждого вида материала используется сырье (имеется в виду сталь) определённого состава, характеризующееся индивидуальным значением плотности.
И ещё один момент. Вес оцинкованного изделия трубного проката на 3 процента больше, чем неоцинкованного, имеющего аналогичные размеры.
Оцинкованные трубы будут тяжелее точно таких же обычных на 3%
Расчет и монтаж теплого пола
Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.
Расчет необходимого количества трубы
Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.
Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.
Способы укладки трубы для теплого пола
Существует 4 способа укладки трубы:
- Змейка;
- Двойная змейка (укладывается в 2 трубы);
- Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
- Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.
В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.
Какой способ укладки стоит выбрать?
В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.
Если помещение длинное или маленькое, то рекомендуется использовать «змейку».
Шаг укладки
Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.
Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.
Преимущества и недостатки
Тот факт, что продукция стального трубного проката занимает в любом магазине стройматериалов существенную часть стеллажей, говорит о наличии у неё определённых достоинств по сравнению со своими конкурентами. Кратко остановимся на них.
механическая прочность. Стальной трубопрокат, прежде всего, может применяться в местах, где водопровод подвергается немалым внешним механическим воздействиям. Кроме того, данные изделия – лучший выбор для организации транспортировки воды под весьма высоким давлением;
относительная дешевизна. Назвать трубу стальную самым дешевым материалом, конечно же, нельзя. А вот то, что она одно из самых дешёвых подобных изделий – это точно. При этом весу трубы отводится не главная роль;
широкий выбор арматуры. Если фитинг необходимой формы, например, для того же полипропиленового водопровода иногда придётся ещё и поискать, то обычные тройники или уголки чугунные в обилии присутствуют на полках любого строительного магазина;
небольшой коэффициент линейного расширения
Данное свойство очень важно, когда магистраль водопровода (неважно какого, стального или из другого материала) штукатурится или утапливается в стяжку. То есть, при нагреве стального трубопровода трещины в таком покрытии не появятся.
К основным недостаткам металлических трубных изделий помимо трудоёмкости монтажа и разборки, эксперты относят подверженность коррозии и уменьшение со временем полезного просвета. Что же касается веса 1м трубы стальной, то владелец будущего водопровода ощутит на себе большое значение данного параметра на всех этапах строительства. Начиная с транспортировки партии трубной продукции, включая разгрузку и заканчивая монтажом трубопровода.
Трубы без защитного покрытия быстро начинают ржаветь, а это является серьезным недостатком
Чугун и изделия из него
Чугун – сплав железа и углерода, в котором массовая доля последнего составляет не менее 2,14%. Углерод обеспечивает сплаву высокую твердость, хотя и снижает при этом пластичность материала.
При изготовлении труб применяются два вида сплава.
- СЧ – серый, содержит пластинчатое графитовое зерно. Материал обладает высокой стойкостью к сжимающим нагрузкам, что позволяет сооружать вертикальные стояки большой высоты. Однако графитное зерно придает серому чугуну хрупкость: изделие можно разрушить сильным точечным ударом. Если подобного рода повреждения трубопроводу не грозят, то он может прослужить до 80 лет.
- ВЧШГ – применяется для производства не так уж давно. Это высокопрочный сплав с шарообразным графитным зерном, он менее хрупок, и превосходит серый по долговечности – до 100 лет, и стойкости к механическим нагрузкам.
Делаем выводы
Их, собственно, несколько.
- различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
- делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.
Если докупать трубы всё-таки придётся и эта процедура не связана с большими сложностями, из соображений экономии лучше принимать во внимание минимальное из расчётных значений веса
