Расчет водяного теплого пола

Как правильно рассчитывать электрические полы

Перед установкой данной системы, нужно тщательно изучить особенности расчетов таких полов в доме. Чтобы правильно рассчитать электрический теплый пол, вам нужно понимать, что такая система обычно состоит из терморегуляторов, термодатчиков, нагревательные элементы, силовые кабеля для электропитания системы.

В целом, расчет такого пола состоит из нескольких этапов:

• Определение площадей обогреваемых помещений.
• Определение мощностей, с помощью формулы, в которой размер площади умножается на сам показатель мощности системы.
• Также вам необходимо определить расстояния между каждым витком провода (обычно это пять – двадцать сантиметров).

Можно увидеть, что расчет такого пола не вызовет у вас никаких трудностей, достаточно лишь правильно все посчитать.

Расчет трубы для теплого пола

В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см. Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:

• S – площадь помещения.
• N – Шаг укладки.
• 1,1 – запас трубы на повороты.

При расчетах также необходимо добавить количество метров от пола до коллектора и назад. Пример:

• • Площадь пола (полезная площадь): 15 м2;
  • Расстояние от пола до коллектора: 4 м;
  • Шаг укладки теплого пола: 15 см. (0,15м.);
  • Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.

Порядок вычисления потерь тепла

От полученного результата зависит, сколько тепла понадобится помещению, чтобы в нем была обеспечена комфортная температура, и какая мощность должна быть у системы обогрева пола и у нагревательного котла с циркуляционным насосом.

Расчет теплопотерь сложен, поскольку на них влияет много параметров и исходных данных:

• время года;
• температура за окном;
• назначение помещения;
• размер оконных проемов и их количество;
• вид финишного покрытия;
• степень теплоизоляции ограждающих конструкций;
• какое помещение располагается сверху и снизу комнаты (отапливаемое или нет);
• наличие иных источников тепла.

Пример приблизительного расчёта

Предположим, необходимо сделать тёплый пол в комнате размером 5х6 м, общей площадью 30 м2. Часть пола заставлена мебелью и техникой. Считается, что обогреваемая площадь для эффективной работы системы не может быть меньше 70%, так что примем за активную площадь это значение. Оно составит 21 м2.

Дом имеет небольшие теплопотери, среднее значение которых 80 Вт/ м2, следовательно, удельные теплопотери комнаты составят 21х80=1680 Вт/ м2. Желаемая температура в комнате – 20 C°. Планируется использовать трубы диаметром 20 мм, на которые будет уложена стяжка толщиной 7 см и плитка. Если стяжка толще, то нужно знать, что каждый её сантиметр уменьшает плотность теплового потока на 5-8%.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб

Как следует из данных графика, труба 20 мм ,чтобы компенсировать теплопотери 80 Вт/ м2, требует при шаге 10 см температуры воды 31,5 C°, с шагом в 15 см она становится уже 33,5 C°, а шагу 20 см нужна вода 36,5 C°. Стяжка и покрытие приведут к тому, что температура на поверхности пола будет на 6-7 градусов ниже, чем вода в трубах, а эти значения укладываются в норму для жилого помещения.

Предположим, было принято решение укладывать трубы с шагом в 15 см. При этом на 1 м2 требуется 6,7 м.п. трубы, следовательно, площади в 21 м2 нужно 140,7 метра труб. Так как для трубы с диаметром 20 мм максимальная длина контура ограничена и составляет 120 м, придётся делать два контура длиной 71 м, чтобы образовался ещё и запас для подводки к коллектору и погрешностей.

Помимо труб и коллектора для этой комнаты нужно будет вычислить:

• цену гидроизоляции под стяжку. Её должно быть столько, чтобы она покрыла всю комнату с нахлёстом на стыках и запасом на стены;
• стоимость утеплителя. Это может быть пеноплекс, полистирол или специальные маты для водяного пола. К счастью, их количество вычислить легко: на упаковке обычно указывается, какую площадь можно покрыть её содержимым.
• стоимость демпферной ленты, длина которой буде равна периметру комнаты;
• цену армирующей сетки на всю площадь пола;
• стоимость материалов для стяжки. Это может быть как готовая смесь, так и песок и цемент отдельно. Иногда к ним добавляют пластификатор;
• стоимость фитингов и крепежа для труб.

Как правило, одной комнатой при установке водяного тёплого пола не ограничиваются, так что придётся выполнить такие расчёты для всех комнат, и уже исходя из этих данных подбирать газовый котёл и насос.

Любые самостоятельные расчёты носят приблизительный характер, если, конечно, организатор ремонта не обладает глубокими познаниями в физике. Но даже несмотря на это лучше выполнить эти вычисления. Во-первых, это даст хотя бы поверхностное представление о грядущих расходах. Они будут довольно ощутимыми, так что желательно заранее определиться, по карману ли в данный момент такой ремонт. Во-вторых, расчёты позволят лучше понять суть предстоящих работ, что поможет на чём-то сэкономить и проконтролировать нерадивых рабочих.

Этапы установки пола

После того, как вы выбрали качественные и надежные трубы, рекомендуется приступать к монтажу теплого пола. Делать это нужно в несколько этапов.

Установка теплоизоляции

На этом этапе проводятся подготовительные работы, расчищается пол и укладывается слой теплоизоляции. В качестве теплоизоляции может выступать пенопласт.Пласты пенопласта укладываются на черновой пол. Толщина пенопласта не должна превышать 15 см. Рассчитывать толщину рекомендуется в зависимости от размеров комнаты, её расположения в квартире, а также индивидуальных предпочтений человека.

Установка гидроизоляции

После того как пенопласт будет уложен, необходимо укладывать слой гидроизоляции. В качестве гидроизоляции подойдет полиэтиленовая пленка. Полиэтиленовая пленка закрепляется к стенам (возле плинтуса), а сверху пол армируется сеткой.

Укладка и закрепление труб

Далее можно укладывать трубы для теплого пола. После того, как вы рассчитали и выбрали схему укладки труб, этот процесс не займет у вас много времени. Укладывая трубы их необходимо закреплять на арматурной сетке специальными растяжками или хомутами.

Опрессовка

Опрессовка – это практически последний этап монтажа теплого пола. Опрессовку необходимо проводить в течение 24 часов при рабочем давлении. Благодаря этому этапу можно выявить и устранить механические повреждения труб.

Заливка бетонным раствором

Все работы по заливке пола производятся под давлением. Стоит заметить, что толщина слоя бетона не должна превышать 7 см.

После того, как бетон высохнет, можно стелить пол. В качестве напольного покрытия рекомендуется использовать плитку или линолеум. Если вы выберите паркет или любую другую натуральную поверхность, из-за возможных перепадов температуры такая поверхность может прийти в непригодность.

Дополнительные расчеты

Рассмотрим, как происходит расчет гидравлический. Он необходим для выяснения мощности приобретаемого насоса. Потери для прямой трубы длиной 10 м, диаметром 16 мм и толщиной стенок 2 мм составят 1600 Па. Повороты на 180 градусов – по 40 Па каждый. Тогда для помещения площадью 18 м2 с длиной и шириной стен 5,6 и 3 м соответственно при монтаже системы водяного пола змейкой гидравлические потери составят 18 680 Па. Цифра получилась путем следующих вычислений: значение ширины комнаты 3 делятся на шаг 0,15. Получается 20 прямых участков трубы. Потери всех прямых участков: 20х5,6х160 = 17 920 Па. На поворотах ГП составят 19х40 = 760 Па. Таким образом, сложив 760 и 17 920 Па, получаем значение 18 680 Па.

Коллектор с установленным насосом

Значит, чтобы система работала правильно, потребуется, чтобы через 1 м ее длины проходило не менее 2,4 л/час теплоносителя. Точно рассчитать производительность можно так: расход теплоносителя РТН = 0,86хМК/РТ, где МК – мощность контура в кВт, РТ – разница температур в подающем и приемном участке трубы. Исходя из выше проведенных расчетов, для той комнаты пригодится насос, который сможет перекачивать 0,172 м3/час (0, 86х2/10).

Особенности электрических напольных систем

Технология подготовки и раскладки электронагревательных элементов отличаются от устройства водяных контуров и зависит от типа выбранных нагревательных элементов:

• резистивные кабели, углеродные стержни и кабельные маты допускается укладывать «сухим» (прямо под покрытие) и «мокрым» способом (под стяжку либо плиточный клей);
• карбоновые инфракрасные пленки, показанные на фото, лучше использовать в качестве подложки под покрытие без заливки стяжки, хотя некоторые производители допускают укладку под кафельную плитку.

Электронагревательным элементам присущи 3 особенности:

• равномерная теплоотдача по всей длине;
• интенсивностью нагрева и температурой поверхности управляет терморегулятор, ориентирующийся на показания датчиков;
• нетерпимость к перегреву.

Последнее свойство – самое неприятное. Если на участке контура заставить полы мебелью без ножек или стационарной бытовой техникой, нарушится теплообмен с окружающим воздухом. Кабельные и пленочные системы станут перегреваться и прослужат недолго. Все нюансы данной проблемы освещены в очередном видео:

Саморегулирующиеся стержни спокойно переносят подобные вещи, но здесь начинает влиять другой фактор – покупать и закладывать дорогие карбоновые нагреватели под мебель нерационально.

Что учитывается при созданиипроекта теплого пола

• План вашего помещения
• Материал покрытия пола
• Утеплены ли стены помещения
• Формат и размещение теплого генератора

В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении

Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола

Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы

Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Какие данные понадобятся для расчета

Перед тем как приступить к самостоятельным подсчетам, нужно определить, для каких целей предназначена отопительная система – для всего обогрева помещения или для отдельных комнат. Затем нужно высчитать предварительные данные для расчета теплого водяного пола.

Рассмотрим самые главные показатели, которые влияют на эффективность всего отопительного оборудования в целом, и произведем их предварительный расчет.

Мощность

Чтобы сэкономить семейный бюджет, на функционировании комфортного низа помещения, необходимо грамотно рассчитать мощность теплопотерь отопительной системы

Для этого стоит обратить внимание на следующее:

• площадь выбранной комнаты;
• высота дверных проемов;
• расположение окон;
• из чего состоят стены;
• выбор температуры.

Так же нужно учесть есть ли мансарда или балкон.

Для того чтобы произвести этот расчет, нужно так же обратить внимание на конструкцию здания, где будет производиться расчет теплого водяного пола. Если это многоэтажное строение, то при дальнейших расчетах за мощность используют среднюю величину 100 Ватт, на метр в квадрате. Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

1. 120 Вт / кв. м. — 150 кв. м. площади.
2. 100 Вт / кв. м. – от 150 до 300 кв. м. площади.
3. 90 Вт / кв. м. — от 300 до 500 кв. м. площади.

На расчет теплого пола, так же влияет длинна контуров.

Контур

На эффективность обогрева помещения влияет объем контура отопительной системы, который выполняется в виде змейки или улитки. Для лучшей циркуляции теплоносителя при расчетах вносят длину контура не более 80 метров. Если это не достаточная величина для площади помещения, можно установить два или более контуров, и так же в этом количестве внести их в программу для расчетов теплых полов.

Здесь стоит отметить, что величина контуров зависит от характеристик труб.

Трубы

Существует большой выбор труб, которые имеют разный диаметр и состав. Но для контуров теплого пола специалисты рекомендуют выбрать следующие модели:

1. Металлопластиковые с диаметром 1,6 сантиметров. Контур из таких труб может достигать до 100 метров.
2. Пластиковые с диаметром 2 сантиметра. Из таких труб можно сконструировать контур в 120 – 125 метров.
3. Полиэтиленовые с диаметром в 1,8 сантиметров. Из таких труб максимальный размер контура доходит до 120 метров.

Шаг

При, раскладки контуров средний шаг между трубами зависит от климатических условий региона. Таким образом, если в зимний период средняя температура составляет от – 19 до 22 градусов, шаг составляет 15 сантиметров. Если температура ниже этих показателей, оптимальным шагом считается 10 сантиметров.

Таким образом, при соотношении шага и квадратного метра помещения, можно рассчитать длину труб для проектирования контуров.

Эти данные применяются для водяного теплого пола, только при установленной теплоизоляции.

Теплоизоляция

Программа для расчета теплого пола полностью зависит от теплопотерь. Если правильно произвести работы в теплоизоляции, можно не только в будущем сэкономить бюджет на 20%, но и добиться желаемых результатов температурного режима пола. Таким образом пол в многоэтажных зданиях утепляется 5 сантиметрами пенополистиролом, в одноэтажных толщина утеплителя должна составлять не менее 10 сантиметров.

Теплопотери в жилом доме (квартира)

Температура пола

Для расчета водяного теплого пола применяются следующие температурные режимы поверхности пола в помещении:

У водяной конструкции отопления тепло по поверхности пола распределяется не равномерно, так как между трубами температура ниже, чем над ними. Поэтому при дальнейшем вычислении можно установить, какой температуры будет теплоноситель, если из графика взять 27 градусов за максимальную величину.

Рассмотрев все данные, которые понадобятся для программы расчета теплого пола нужно узнать, как он вычисляет.

Теплопотери в частном доме

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

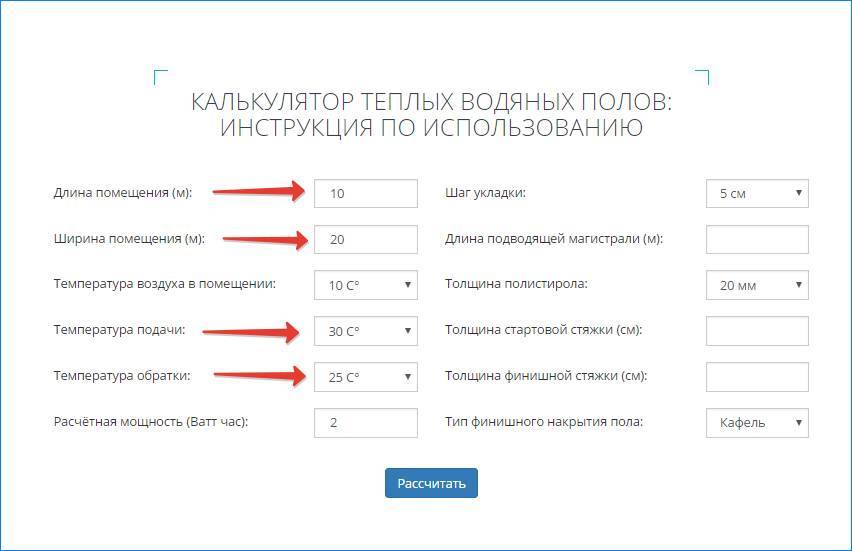

Начните заполнять поля онлайн-калькулятора

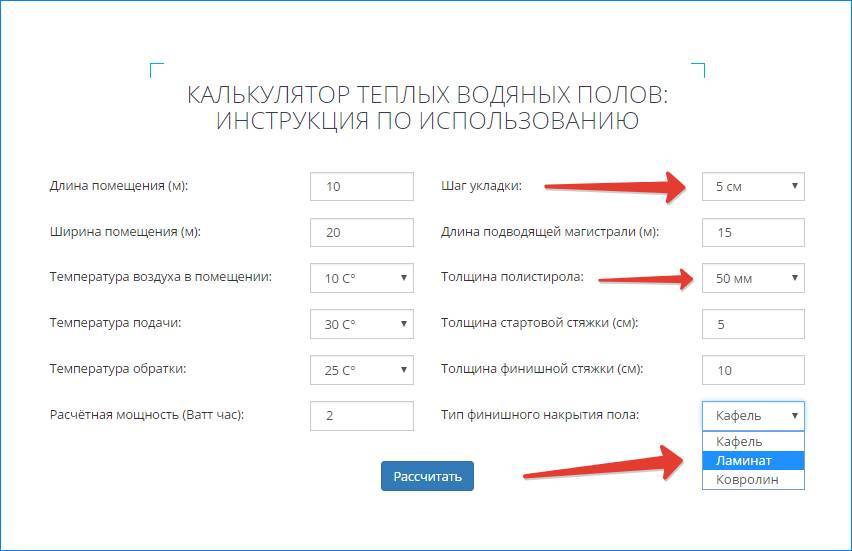

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

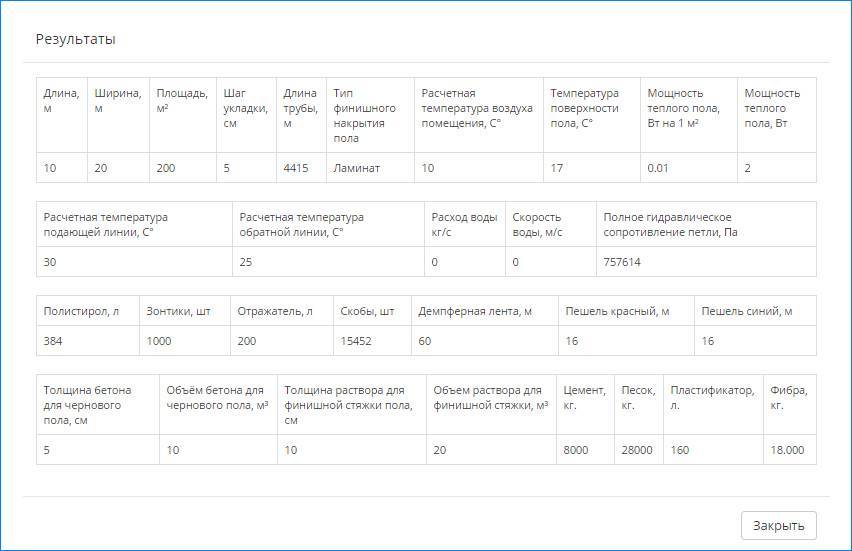

После того как все поля будут заполнены – нажмите на кнопку “рассчитать”

Обратите внимание – расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод – данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Расчет стоимости специалистами

Наиболее точный расчет стоимости водяного теплого пола можно получить, обратившись за помощью в компанию, специализирующуюся на обустройстве внутренних инженерных сетей. Специалисты оценят объемы предстоящей работы, учтут особенности вашего помещения и предложат индивидуальное решение. Также вы сможете получить консультацию по выбору напольных покрытий.

Обычно такие компании имеют опыт установки систем отопления не только в квартирах или загородных домах, но и в промышленных помещениях и общественных зданиях. Это позволит сделать проект водяных теплых полов грамотно, с учетом всех тонкостей и нюансов, а также избежать нежелательных ошибок. Также вам предложат такие материалы и технологии монтажа, которые позволят получить максимально эффективную систему  обогрева.

Пример расчета стоимости теплого водяного пола

Выполнить расчеты можно быстрее, если вы предоставите  специалистам чертежи помещений, в которых планируется оборудовать водяной пол.

Также на сайте некоторых компаний можно найти пример расчета водяных теплых полов. Воспользуйтесь вычислениями, которые провели специалисты, как образцом, подставив свои значения вместо указанных.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

• С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
• Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
• Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
• Вариант напольного покрытия.
• Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
• Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
• Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

• При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
• При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

• Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
• Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
• Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

1. В доме нет индивидуальной системы отопления.
2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
3. Необходимость дополнительного обогрева к основной системе отопления.

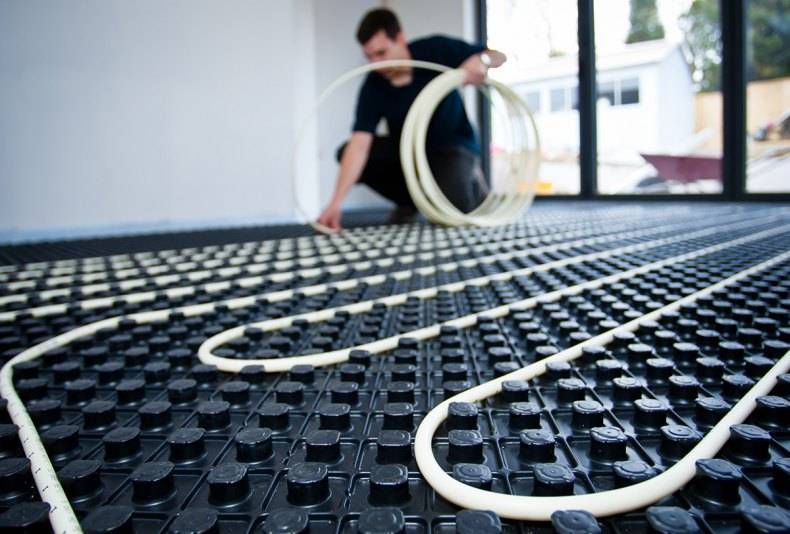

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Расчет длины трубы теплого пола с помощью SketchUP

Шаг 1. В программе рисуется макет комнаты с указанием ее размеров и дверных проемов.

Рисуется макет комнаты

Шаг 2. Макет комнаты размечается сеткой с нужным шагом укладки трубы.

Макет размечается сеткой

Шаг 3. По сетке рисуется схема расположения труб.

Схема расположения труб теплого пола

Шаг 4. Чтобы точнее рассчитать расход, углы в схеме скругляются.

Далее углы скругляются

Шаг 5. Теперь достаточно выделить всю трассу и посмотреть ее длину.

Определяется длина трассы

Расчет всех показателей теплого пола, в том числе длины труб, мощности и многого другого – процесс, требующий ответственного подхода. От того, насколько точны результаты, будет зависеть и качество всей работы.

На чем базируется методика расчетов вручную

Первый и основной аспект, на котором надо сосредоточить внимание: схема вашей системы отопления. Обычно водный пол – это трубопровод, уложенный особым способом на пол и покрытый сверху стяжкой или наборной конструкцией, поэтому в большинстве случаев ваша схема будет иметь следующий вид:

• теплоизоляционный слой;
• нагревательный водяной контур;
• коллектор;
• набор запорной арматуры, включающий входные и выходные вентили, кран подачи водопроводной воды и спускной клапан;
• фитинги, крепежные элементы, используемые при монтаже конструкции.

После того, как вы имеет представление о том, какая  в вашем доме, берутся в расчет технологические параметры. Сюда следует отнести:

• площадь отапливаемого помещения;
• оптимальный температурный режим в помещении;
• масштабы тепловых потерь в жилом помещении;
• тип напольного покрытия.

Здесь уместно будет отметить следующий аспект

Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Древесины имеет слабую теплопроводность, в отличие от бетонной стяжки и кафеля, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью

Определение желаемой температуры в комнатах

Итоговый показатель температуры пола зависит от того, с какой целью используется комната. Например:

• +29-30 градусов – холлы, прихожие;
• +27-29 – кабинеты, комнаты жилые;
• +30-35 – полы возле окон, на верандах;
• +32 – ванные, санузлы;
• +17-19 – спортивные залы.

Монтаж водяного теплого пола

При этом температура теплоносителя не должна быть менее +40 градусов или превышать +60. Система подогрева должна быть такой, чтобы разница между температурными показателями прямой и обратной труб в случае с водяными полами не превышала 15 градусов. Иначе основание будет прогрето абсолютно неравномерно.

Баланс тепловых/гидравлических нагрузок для водяного пола должен быть также оптимален и выверен. Поэтому нагревательные контуры должны иметь определенную длину в соответствии с диаметром. Оптимальный вариант трубы – 18 мм, так как даже при небольшом количестве воды такой трубопровод будет правильно работать и обогревать основание.
