Опалубка из ОСБ: для фундамента своими руками

Области применения

Ориентированно-стружечная плита представляет собой несколько перпендикулярно расположенных слоев прессованной древесной щепы с соединяющими формальдегидами. Многослойность придает материалу дополнительную крепость, а обработанная ровная лицевая сторона сразу подготовлена для финишной отделки. Плиты можно использовать для внутренней и внешней обшивки, формирования кровли, работ в помещениях с повышенной влажностью, а также для монтажа опалубки. Из ОСБ плит создают крепкие и надежные конструкции.

Как правило, опалубку из ОСБ монтируют для формирования фундамента. Несмотря на высокую крепость, материал легко поддается резке и другой обработке, благодаря чему из OSB можно изготавливать бетонные конструкции разных форм и размеров.

Листы OSB — 3 не менее 15 мм толщиной.
Деревянные бруски 100 х 150 мм.
Труба профильная металлическая.
Стальные шпильки с гайками и шайбами.
Саморезы.
Отрезки арматуры.
Труба пластиковая на 20, нарезанная на отрезки равные ширине опалубки.

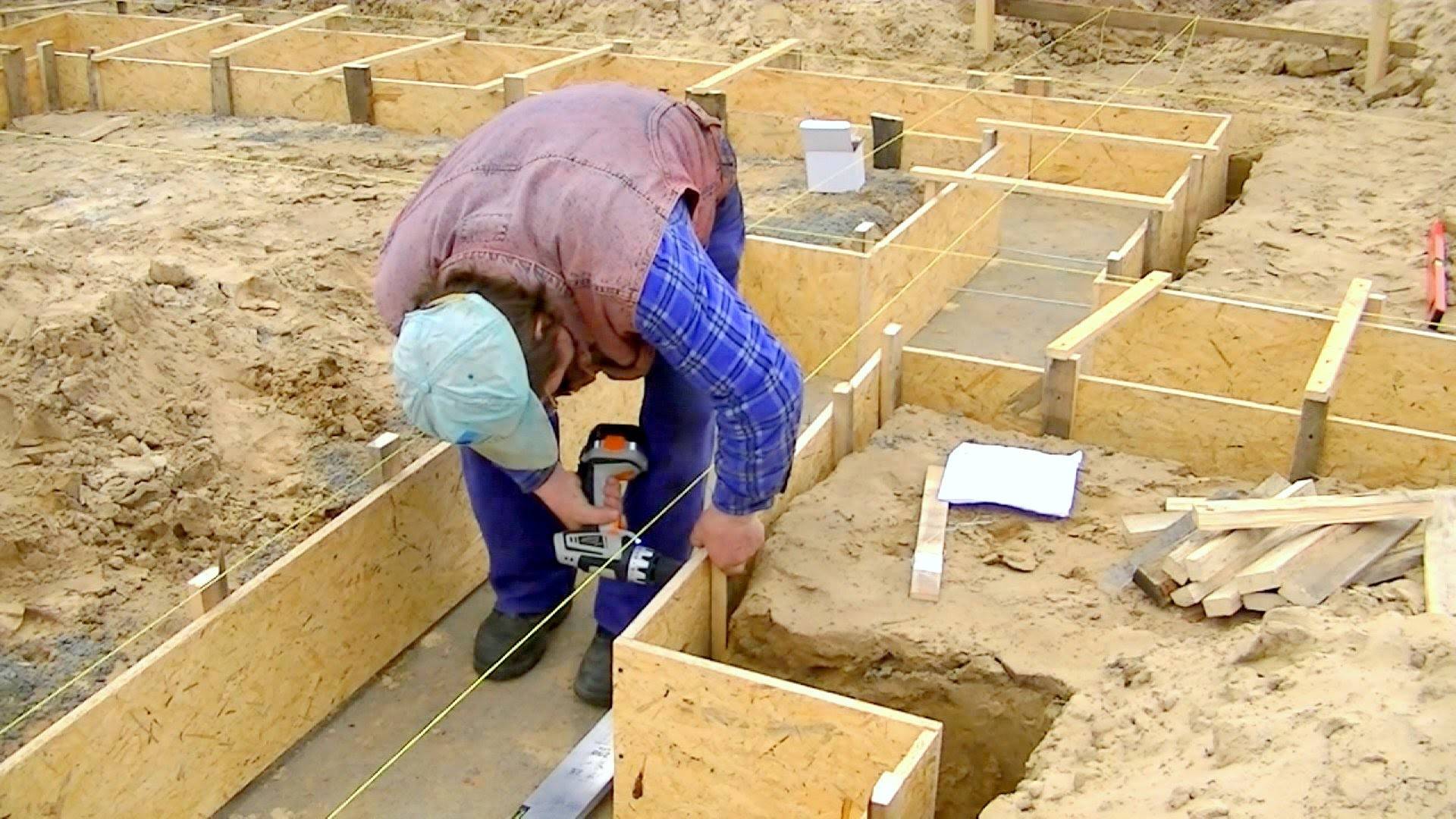

К сборке опалубочной конструкции приступают после того, как выкопаны траншеи для фундамента и выполнена укладка песчаной подушки. Наиболее распространен вариант установки съемной щитовой опалубки из плит OSB. Сборно — щитовые опалубочные конструкции легче установить по размерам фундамента и провести коррекцию углов.

Последовательность работ следующая:

Плиты OSB, нарезаем по размерам основания постройки. Высоту делаем немного больше предполагаемой заливки (на 10 — 15 см).

Изготавливаем каркасы для щитов. Их можно сделать из деревянных брусков. Если предполагается, что опалубкой будут пользоваться многократно, то практичнее сварить металлический каркас из профильной трубы.

Заготовку из OSB прикручиваем к каркасу саморезами. Шляпки их должны находиться на внутренней стороне.

Стороны опалубочной конструкции усиливаем деревянными брусками, которые прибиваем через каждые 40 см. Это необходимо для формирования геометрии фундамента и обеспечения заданных размеров при бетонировании.

Противоположные щиты в траншее фундамента скрепляем стальными шпильками. Для этого в местах крепления сверлим отверстия диаметром 16 мм. Шпильки должны быть длиннее, чем ширина опалубки примерно на 2-4 см. Для их крепления используем гайки с шайбами. Крепежные элементы надо выбирать достаточно широкие, иначе может случиться, что под давлением бетона шпилька продавит плиту насквозь вместе с гайкой.

Между щитами шпильки пропускаем через куски пластиковых труб заданной длины, чтобы обеспечить одинаковую ширину фундамента по всему периметру. После снятия опалубки отрезки труб остаются в бетоне. Впоследствии их можно использовать для вентиляции.

При отсутствии труб крепление производится гайками с шайбами с двух сторон. В этом случае на одну шпильку требуется по 4 гайки с шайбами.

При разборке подобных опалубок гайки откручивают, а торчащие концы шпилек отрезают. После снятия щитов OSB необходимо повторно срезать все остатки шпилек.

Для углового соединения щитов снаружи углов вбиваем в землю вертикальные бруски. Их можно дополнительно скрепить металлическими уголками

При сборке опалубочной конструкции важно хорошо укрепить углы — самое слабое место в любой опалубке. Во время заливки бетона в этих местах создается максимальное давление.

Чтобы опалубка из OSB держалась прочнее, иногда в нескольких местах каркаса щита дрелью делают сквозные отверстия

В эти отверстия вставляют небольшие отрезки арматуры в форме буквы «Т» и приваривают их к арматурному каркасу фундамента. При разборке выступающую часть арматурного крепления срезают.

Установка снаружи опалубочной конструкции наклонных брусьев с шагом в 1 м позволяет ей устоять под весом заливаемого бетона. Распорный элемент должен примыкать к щиту под углом 30 — 45 градусов.

После того, как опалубочная конструкция будет полностью готова (перед заливкой бетона) стоит проверить параллельность кромок щитов. Это легко сделать с помощью бруска и уровня.

Если при заливке раствора делать перерывы, иначе говоря, заливать его небольшим слоем по периметру фундамента, то бетон будет успевать немного, схватываться, благодаря этому давление на опалубку уменьшится.

Гидроизоляция

А теперь о самом главном, о гидроизоляции. Опалубка из ОСБ максимально предохраняет бетон от потерь влаги в процессе застывания. Безупречная гидроизоляция обеспечивается особенностями конструкции опалубки из ОСБ. Плиты в этом случае выступают как опорные блоки, а вся конструкция выстилается полиэтиленовой пленкой. Такая конструкция гарантирует сохранению влаги в бетоне, препятствует потерям цементного молока. Минимум затрат при достижении максимальной прочности бетонной конструкции.

Профессионалы по достоинству оценили особенности опалубки из ОСБ и теперь ни один масштабный строительный проект без неё не обходится. К тому же и любой рачительный домашний умелец имеет возможность воспользоваться преимуществами ОСБ при строительстве ленточных фундаментов.

На любой строительной площадке необходимым элементом является опалубка фундамента. Во время заливки бетонных элементов здания, например, армопояса, лестниц, опорных колонн и перекрытий, также не обойтись без опалубки. Опалубка — это вид конструкции, задача которой заключается в придании определённой формы бетонной смеси. Она, как правило, выполняется из деревянных досок, плит из различных материалов или из металла. Один из вариантов – опалубка из ОСБ. Преимущество этих плит в том, что они устанавливаются гораздо быстрее, чем доски.

Требования к опалубке

Основное требование, которое предъявляется к конструкции, – прочность. В процессе заливки бетонного раствора конструкция испытывает серьезные нагрузки, особенно если бетон заливается напрямую из бетономешалки или насоса. Чтобы удерживать жидкий раствор без изменения формы, опалубка должна быть жесткой.

Между элементами не должно быть щелей, так как жидкая масса может через них просачиваться, что значительно увеличивает расход бетонной смеси. Незначительные щели могут присутствовать, но только в том случае, когда качество поверхности бетона не играет роли, например, при создании ленточного основания, которое в дальнейшем будет штукатуриться или закрываться финишным материалом.

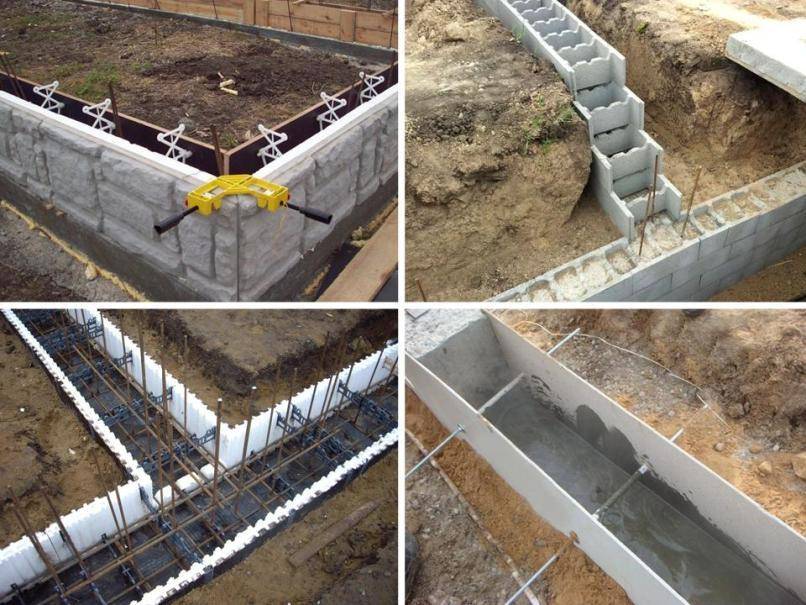

Виды опалубок

Конструктивно опалубки разделяются на два основных вида – съемные и несъемные. Несъемные предполагают использование опалубочного материала в качестве финишной отделки или утеплителя.

Съемные

Особенностью съемной конструкции является возможность демонтажа. И это необходимо учитывать уже на этапе установки.

Съемная опалубка должна крепиться таким образом, чтобы после затвердевания бетона оставался доступ ко всем элементам крепежа. Главное правило: её нельзя крепить изнутри, так как после заливки бетона нельзя будет раскрутить конструкцию и её придется ломать, что повлечет за собой неминуемое повреждение фундамента.

Если опалубка изготовлена из металла и допущены нарушения в процессе монтажа, то есть конструкция закреплена изнутри, то ее вообще невозможно разобрать без повреждения фундамента.

Несъемная опалубка

Материал, который используется в качестве несъемной опалубки, может быть разным. Если конструкция собирается из листов плоского шифера, то они выполняют функцию отделочного материала, предотвращая попадание влаги на фронтальную поверхность бетона и тем самым продлевая срок службы фундамента. Демонтировать шифер после затвердевания бетона без его повреждения невозможно. В последнее время несъемная опалубка стала изготавливаться из листов пенополистирола, которые собираются в единую систему при помощи дополнительных крепежных деталей. В таких конструкциях могут применяться внутренние элементы крепежа, которые после заливки смеси скрываются бетоном.

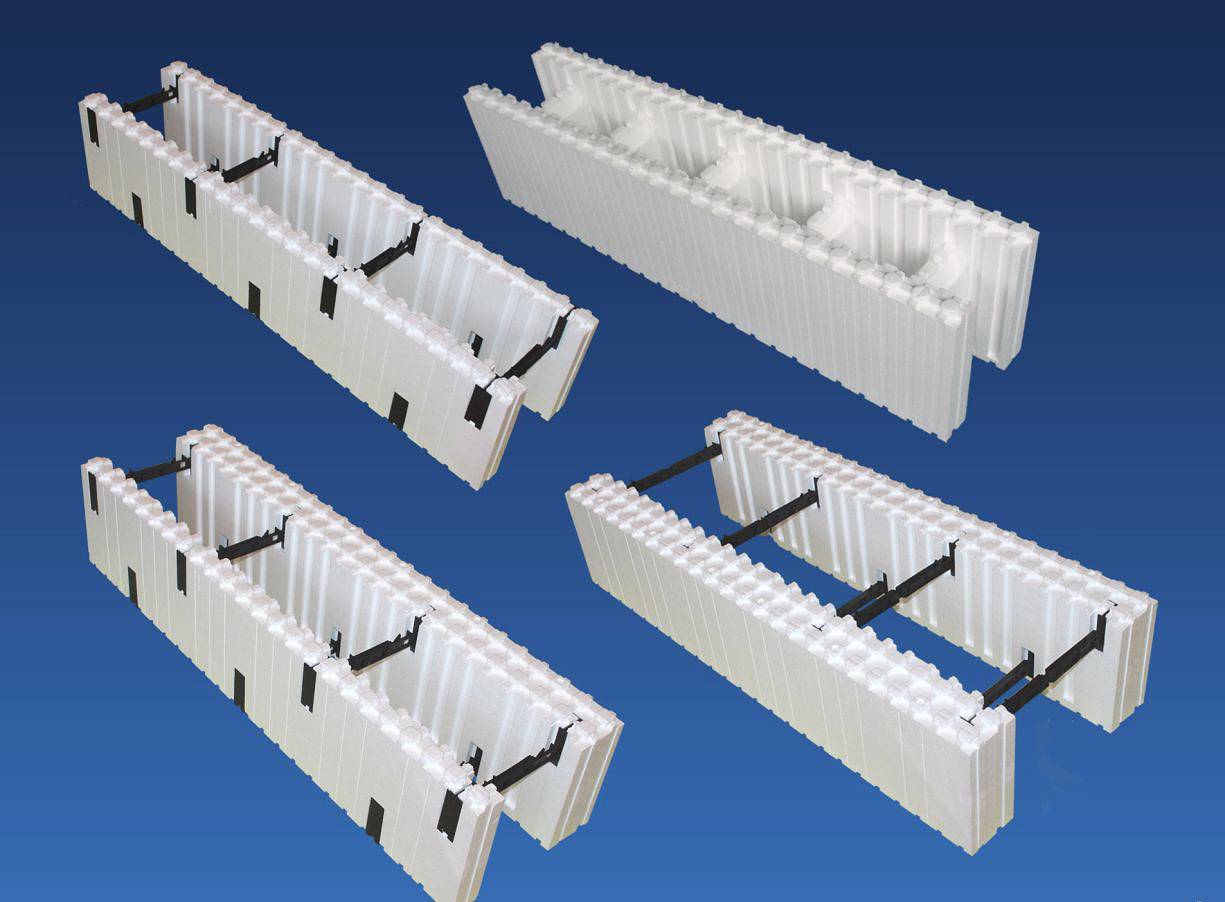

Существуют несъемные изделия из теплоизоляционных материалов заводского производства, для которых производитель разработал не только крепления, но и весь технологический процесс. Это значит, что сборка производится согласно инструкции производителя и при помощи определенных крепежных элементов.

Выбирая систему из пенополистирола от определенного производителя, необходимо обратить внимание на крепежи, при помощи которых она монтируется. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя. Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя

Иногда цена на крепеж для определенной конструкции из теплоизоляционных материалов может быть завышенной, в таком случае лучше рассмотреть предложения другого производителя.

Утепление основания

Также при строительстве дома и изготовлении опалубки можно подумать заранее о том, как утеплить свой будущий дом. Для этого купите пенопластовые листы нужного размера и прикрепите к лицевой плите ОСБ изнутри. Чтобы листы материала утеплителя прочно были закреплены на бетонном цоколе, перед началом их установки на разборной конструкции пропустите проволочные петли через пенопласт. Благодаря такой строительной хитрости у вас получится надежно прикрепить пенопласт к фундаменту.

Выбор материала зависит во многом от типа конструкции, поскольку надо рассчитывать прочность досок, щитов, металла и других элементов, которые участвуют в этом «интерактивном событии». Предположим, что строится одноэтажный дом или гараж. Для опалубки нам понадобятся листы ОСБ толщиной 12 мм, можно 10 мм, но заливать бетон надо будет постепенно, чтобы нигде не выдавило «пузо». Вместо листов ОСБ можно использовать старые деревянные двери, металлические ворота, листы железа и все, что не слабее по прочности и имеет ровную поверхность.

Не обязательно, чтобы ровно было с двух сторон. Даже с внутренней стороны допускаются неровности на 2-3 сантиметра – это вполне нормально и на процесс никак не повлияет. Главное, чтобы легко можно было потом отковырять от бетона этот материал, то есть, без каких либо элементов, которые попадают в пространство, предназначаемое для заливки бетона. Далее нам понадобится деревянный брус 50х50 мм, который мы нарежем. Желательно, чтобы он был из твердых сортов древесины, идеальный вариант – лиственница. Ее стоимость, конечно немалая, поэтому, если не будет достаточно средств, можно купить 10 метров соснового бруса.

Выставляем опалубку и внутреннюю стяжку

Для того чтобы опалубка для фундамента была ровной, надо выровнять подошву по уровню, проследить, чтобы ее угол наклона был незначительный, а между листами ОСБ и землей была небольшая щель, которая без труда сможет залиться раствором. Далее необходимо следовать инструкции.

Шаг 1
.

Нарезаем деревянный брус по 25 сантиметров (зависит от ширины фундамента, если она будет 30 см, то по 30 нарезаем), причем следим, чтобы срез был максимально ровным. Нам понадобится около 4 таких кусочков на 1 метр погонный фундамента, если его высота будет 150 сантиметров (среднестатистический для дома).

Шаг 2
.

Ставим 2 листа ОСБ или щиты напротив друг друга, вставляем между ними брусок длиной 25 сантиметров и завинчиваем по 1 шурупу с разных сторон через ОСБ плиту. Такая процедура является необходимой и при установке обычных досок в роли опалубки, так как существенно повышает прочность всей конструкции.

Шаг 3
.

Следующий блок из ОСБ или другого угодного материала крепим так, чтобы между ними был минимальный зазор, привинчиваем планками. Так выставляем все до самого конца, чтобы не было нигде щелей. Толщина фундамента будет везде одинаковой, так как вы сможете контролировать ее при помощи деревянного бруска. Такое устройство опалубки ленточного фундамента позволяет существенно повысить ее точность.

Наружные распорки

Теперь перейдем к самой важной части нашего дела – наружным опорам для опалубки. Без них она просто развалится, поэтому надо уделить немного времени и выделить материалы для сооружения таких элементов

Рассмотрим пошаговую инструкцию как это сделать.

Шаг 1
.

Нарезаем деревянный брус размером 60, 90 и 120 сантиметров. 1 край оставляем срезанным под ровным углом, а другой делаем 45 градусов.

Шаг 2
.

Через каждый метр устанавливаем по 3 опоры на высоте 60, 90 и 120 сантиметров соответственно
. Прямым углом упираем в землю и немного забиваем брус, после чего наклоняем заостренным концом к ОСБ листу, к которому он отлично прилегает. Завинчиваем шуруп.

Шаг 3
.

Забиваем опоры вертикальные. В основном вся конструкция будет держаться на них. Надо взять стремянку и металлические трубы, уголки, квадраты – все, что имеет хорошую несущую способность и забить их на 50-60 сантиметров в землю, причем впритык к опалубке. Это не позволит низу отойти.

Изготовление опалубки для ленточного фундамента таким способом позволит максимально обезопасить конструкцию от поломки, даже при быстром заливании фундамента. Но не спешите, лучше делать все в несколько этапов – эффект будет намного лучше.

Выстроить монолитное основание здания без опалубки практически невозможно. Ведь в фундаменте не должно быть ни одного дефекта, оказывающего отрицательное влияние на его эксплуатационные свойства. Еще недавно выстраивали из досок.

Основной недостаток дощатого ограждения — долговременная сборка и установка конструкции. Потому сегодня даже частные застройщики используют для этой цели ориентированно — стружечную плиту.

Технология изготовления

Сооружать щиты опалубки лучше на ровном участке непосредственно на объекте. При соблюдении технологии строительства ленточного фундамента можно унифицировать размеры опалубки, применить поточный метод:

Простейшим вариантом является лента МЗЛФ на ровном участке. Для вычисления количества досок необходимо выполнить действия:

сложить длину наружных сторон фундамента
разделить сумму на 6 м (стандартная длина пиломатериала) для получения количества досок в одном поясе (N 1)
добавить к высоте ленты 5 см (щиты монтируются выше проектного уровня, чтобы бетон не выплескивался при виброуплотнении)
разделить результат на 10 см либо 15 см (ширина одной стандартной доски) для получения количества поясов (N 2)
перемножить N 1 и N 2 чтобы получить общий расход пиломатериала

Внимание: В кубе содержится 44 доски 2,5 х 15 см, 37 досок толщиной 3 см либо 27 штук толщиной 4 см. С учетом шага крепления щитов на подбетонке можно вычислить расход доски/бруса для стоек, укосин, упоров.

Если используются листовые материалы, крайне важно снизить количество отходов, обрезков

Длина палуб не должна превышать 3 м, чтобы ее могли перемещать, монтировать в ветреную погоду двое рабочих

Если используются листовые материалы, крайне важно снизить количество отходов, обрезков. Длина палуб не должна превышать 3 м, чтобы ее могли перемещать, монтировать в ветреную погоду двое рабочих

Щиты из досок

После покупки материала для изготовления щитов используется технология:

Затем на внутреннюю поверхность щитовой палубы пристреливается степлером полимерная пленка. Это предотвратит просачивание цементного молочка сквозь щели, сбережет пиломатериал для вторичного использования, облегчит распалубку.

Внимание: При наличии шуруповерта производительность сборки увеличивается за счет крепления пиломатериалов саморезами. Однако при серьезных нагрузках на щиты опалубки лучше применять гвозди

Каленые шурупы могут быть срезаны давлением бетона.

Фанерная палуба

Щиты из листовых материалов конструируются по другой технологии:

Внутренняя поверхность обрабатывается пленкой, палубы раскладываются с комплектующими в пятне застройки. Диагональные перемычки в каркасах значительно повышают надежность конструкции.

Щиты из плит ОСБ

Специалисты не рекомендуют применять ориентировано-стружечную плиту, так как этот материал при одинаковой толщине уступает фанере в жесткости. Намокание во время осадков приводит к частичному расслаиванию, потере внешнего вида.

Однако этот вариант предпочтительнее, если ОСБ планируется позже применить в сплошной обрешетке кровли. Сооружаются палубы по вышеуказанной технологии по каркасной системе. Допускается применение ОСБ-4, в крайнем случае ОСБ-3. Стягиваются палубы шпильками, перемычки из бруса запрещены категорически.

Криволинейная опалубка

Классические фасады коттеджей часто не устраивают индивидуальных застройщиков. Используются полукруглые эркеры, криволинейные стены, для которых требуется фундамент аналогичной конфигурации. Собрать такие палубы можно по методикам:

Для радиусной, криволинейной стены можно изогнуть по расчерченному на подбетонке контуру из ДВП (лицевой стороной внутрь), подпереть снаружи стойками из доски, расположенными вплотную друг к другу. Чтобы древесно-волокнистая плита не разрушилась при намокании, ее поверхность обшивают полиэтиленом.

Внимание: Вся существующая полистирольная несъемная опалубка создана для стен. Бетон внутри нее запрещено уплотнять вибратором, укладка арматурных каркасов невозможна в принципе (мешают перемычки)

Вязка каркасов внутри опалубки, разрушение пенополистирола под давлением бетона резко снижают производительность процесса.

Правила монтажа

Перед началом работ по изготовлению опалубки, необходимо подготовить инструменты и дополнительные материалы для её соединения, укрепления и установки. Набор инструментов — стандартный для плотницких работ:

топоры (большой и маленький);
ножовка (электрическая пила или лобзик);
молоток;
отвёртка (шуруповёрт);
измерительные инструменты (рулетка, уровень, отвес);
деревянный брус, отрезки арматуры и пластиковой трубы небольшого диаметра;
крепёжные метизы (длинные болты или шпильки, гайки, саморезы).

Плиты ОСП легко разрезать на детали нужного размера, используя для этого настольную или ручную электрическую пилу. Ножовка тоже с успехом справится с этим. Плиты можно также нарезать на специальном стенде в магазине строительных материалов, по заранее снятым размерам.

Для того чтобы избежать деформации отдельных частей опалубки, при заливке, их следует укрепить рёбрами жёсткости из деревянных брусков. Их следует прикрутить по периметру каждой детали и поперёк неё

Эта мера предосторожности особенно актуальна, если используются листы большой площади, например, при изготовлении опалубки для перекрытий или фундаментной стены большой высоты

При изготовлении опалубки по обе стороны бетонного элемента здания, две противостоящие детали складываются вместе, затем в них, вверху и внизу, сверлятся отверстия под крепёжную шпильку/болт. Установив между листами ОСП отрезок пластиковой трубы нужной длины, сквозь неё пропускают шпильку и зажимают гайками, формируя короб.

Изготавливая угловые короба для фундамента, одну из стенок двух коробов делают длиннее, чтобы можно было сформировать угол.

Из подготовленных коробов достаточно просто сформировать фундамент нужной конфигурации. Готовые короба опускают в котлован/траншею, расставляют в соответствии с планом здания и скрепляют между собой при помощи брусков. Саму опалубку фундамента закрепляют арматурными колышками, забитыми в землю. Для высокого фундамента, помимо арматуры, желательно использование подкосов, приблизительно каждые 70 см, это предотвратит разрушение конструкции, возможное при заливке бетона. Щели между отдельными коробами можно закрыть пергамином или полиэтиленом.

Если плиты ОСП используются для изготовления армопояса или невысокого фундамента, можно обойтись более простым способом монтажа опалубки. Детали армопояса крепятся нижней частью к стене при помощи длинных саморезов, а сверху деревянными брусками. Затем, при помощи вязальной проволоки, части дополнительно стягиваются между собой. Невысокий фундамент укрепляют саморезами на кольях из деревянных брусков, которые забивают в грунт, в соответствии с планом дома. Затем опалубку укрепляют подкосами снаружи.

При изготовлении опалубки для перекрытия, плиты ОСП укладывают на частую (50*50 см) решётку из поддерживающих балок, которая установлена на стойки заданной высоты. Стойки желательно устанавливать каждые полтора метра. Для их изготовления можно использовать металлические трубы или, если есть возможность их арендовать, воспользоваться промышленными стойками для монолитных работ.

Желательно заливать бетон по всему периметру, не создавая избыточного напряжения в одном месте. Если невозможно, в силу различных причин (технологические, организационные), провести заливку без перерывов, то следует создавать рабочие швы в соответствии с правилами проведения бетонных работ. Так, например, рабочий шов должен быть перпендикулярным оси бетонного элемента, без каких-либо скосов.

В этом видео можно посмотреть, как изготовить опалубку армопояса из ОСП: Плиты ОСБ можно использовать многократно (до 10 раз), а также после демонтажа опалубки их можно использовать для изготовления жёсткой обшивки на кровле или пола на чердаке. То есть, если правильно организовать порядок работ и аккуратно использовать материал, то при использовании этих плит можно обойтись без отходов и, соответственно, сэкономить средства.

Выбираем вид опалубки: съемная или несъемная?

Существующее в настоящее время огромное разнообразие типов опалубки можно подразделить на две большие группы: съемного и несъемного типа. Съемная опалубка может использоваться многократно, несъемная — однократно. Выбор осуществляется в зависимости от эксплуатационных требований.

Строительные конструкции, возведенные с использованием несъемной опалубки из пенопласта, имеют отличные характеристики звукопоглощения и сбережения тепла. Они обуславливаются пенополистирольными блоками, остающимися на внешней поверхности после отверждения залитой в полости блоков бетонной смеси. Эту технологию можно применять как в строительстве частных домов, так и при возведении зданий высотой до девяти этажей.

Несъемный вариант не применяется для зданий с цокольным этажом, так как в этом случае выполнить полноценную гидроизоляцию фундамента невозможно. О том, как сделать опалубку для фундамента несъемного типа, читайте в специальной статье.

Элементы съемной опалубки после отверждения залитой в нее бетонной смеси демонтируются и могут использоваться повторно. При этом поверхности фундамента становятся доступными для гидроизоляции. Опалубка из древесины, используемая при обустройстве оснований небольших домов, имеет ограниченное количество применений, но зато и стоимость ее невелика. Металлическая опалубка, чаще всего используемая в промышленном производстве, имеет гораздо больший срок службы.

Несъемная опалубка

Ввиду необходимости наружного утепления фундаментов для защиты бетонных конструкций от промерзания, ликвидации мостиков холода через пол по грунту была создана несъемная пенополистирольная опалубка. Однако она по умолчанию не экономична для застройщика:

пенополистирол стоит дороже фанеры, досок
с внутренней части он не нужен
перемычки не позволяют уложить арматурные сетки, их приходится связывать внутри, что резко повышает трудозатраты

Существует несъемная опалубка для свайных фундаментов из стальных, асбоцементных, полимерных труб или свернутого в цилиндр рубероида. Реже эти же конструкции применяются для заливки столбчатых фундаментов.

Внимание: Земляная опалубка, используемая частниками, не удовлетворяет строительным нормативам, не позволяет гидроизолировать фундамент. Стены траншей по умолчанию не могут быть гладкими, повышается сцепление бетонной конструкции с грунтом, повышаются выдергивающие усилия от морозного вспучивания

Полистирольная

В соответствии с требованиями ГОСТ Р 52085 любая опалубка должна рассчитываться на горизонтальные и вертикальные нагрузки. Поэтому рекламируемая несъемная опалубка из пенополистирола по умолчанию не соответствует этим требованиям. Производители указывают в документации, что использовать укладку бетонных смесей из миксеров, бетононасосов, уплотнение глубинными вибраторами запрещено.

По требованиям СП смесь должна укладываться слоями 40 – 60 см максимум, поэтому если фундаментная лента выше этого размера, придется:

монтировать опалубку на эту высоту
заливать бетон
снова наращивать высоту

При этом технологический интервал между бетонированием не может превышать 2 часов. Заливка горизонтальными слоями категорически запрещена.

Поэтому для фундамента полистирольные блоки не пригодны, могут применяться исключительно для заливки стен, вместо виброуплотнения смесь трамбуется прутками арматуры. Исключением являются плиты УШП, толщина которых снижена до 15 см. В этом случае горизонтальное давление от бетона минимально, ветровые нагрузки практически отсутствуют.

Внимание: Для утепленных шведских плит используют L-образные модули, устанавливаемые по периметру фундамента. Для надежности их часто подпирают своими руками снаружи классической щитовой опалубкой с укосинами или стеновыми бетонными блоками

Трубчатая

Ввиду того, что для буронабивных свай отверстия в земле изготавливаются буром (ручным или с мотоприводом), используется опалубка из труб:

асбоцементных – повышают несущую способность, требуется защита в надземной части от намокания

Несъемная опалубка для буровых свай из асбоцементной трубы

полиэтиленовых – несъемная оболочка защищает бетонную конструкцию от влаги

Несъемная опалубка из пластиковой трубы для буронабивной сваи

ПВХ – имеют резьбовые соединения, позволяя снизить диаметр скважины

Асбоцементные и полиэтиленовые трубы стыкуются по длине муфтами, диаметр которых больше самих изделий. Поэтому скважину приходится делать большего диаметра, чем указано в проекте. Размер оснастки ручного инструмента ограничен 40 см, мотобура 50 см. поэтому могут возникнуть сложности – спецтехника обходится гораздо дороже этих способов.

Внимание: Бюджетным вариантом несъемной опалубки для буровых свай является рубероид или гидростеклизол. Рулонный материал отрезают по длине в размер глубины скважины, сворачивают в цилиндр, скрепляют края степлером

При большой длине могут использоваться проволочные сетки в качестве жесткого каркаса.

Самодельная опалубка для сваи из куска рубероида

Значительно реже трубчатая опалубка применяется при бетонировании столбчатых фундаментов. Принципиальная разница между этими конструкциями заключается в том, что сваи заливают в скважину, для столба откапывается шурф, используется подстилающий слой, гидроизоляция наружных граней, обратная засыпка нерудным материалом, утепление подошвы и кольцевой дренаж.

Монтажные работы для ленточного фундамента

Укладывать опалубку начинают после застывания подбетонки. Если фундамент выше чем один лист ЦСП, то монтаж происходит рядами, в шахматном порядке. Самым сложным является – правильная постановка первого ряда плит и распорки между ними. Перемычки устанавливаются начиная с нижнего угла, с шагом в 30-40 см, для следующего ряда перемычек отступается также 30–40 см, в зависимости от того каким объёмом будет заливаться бетон. После того как деревянную распорку закрепили, её закрепляют болтами, для того чтобы она не делала подвижек при установке других перемычек.

Если перемычки планируются делать несъемными, из металла, их закрепляют в ЦСП шурупами. Несъемные металлические распорки используют как дополнительный каркас, и часто наваривают к ним арматуру. За счёт того, что они обеспечивают прочность при достаточно небольших габаритах, сложности с заливкой бетона будет меньше чем с объёмными деревянными распорками, которые нужно убирать.

Если используются деревянные перемычки, то заливка бетона усложняется тем, что его проводят медленно, для того чтобы не образовывалось пустот. Деревянные распорки могут быть только съёмного типа, и убираются они, когда бетонная масса достигает их нижнего края, иначе они будут проводить влагу в подземные этажи, и создавать слабые места в основании. При малейшем попадании воды они начнут подгнивать и разрушаться, заставляя, из-за влажности, крошиться окружающий бетон. После того как они начнут разрушаться, на их месте останутся большие проёмы, которые ослабят фундамент, а неравномерное распределение нагрузки усилит деформацию, и приведёт к трещинам. Это может подвергнуть опасности жильцов дома, из-за того, что возможны сдвиги фундамента и частичное или полное обрушение всего здания.

Опалубка с деревянными перемычками
