Определяем оптимальный угол наклона для лестницы на второй этаж

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

  • шаг ступеней и уклон марша;
  • глубину проступи;
  • высоту подступенка;
  • угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.

Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

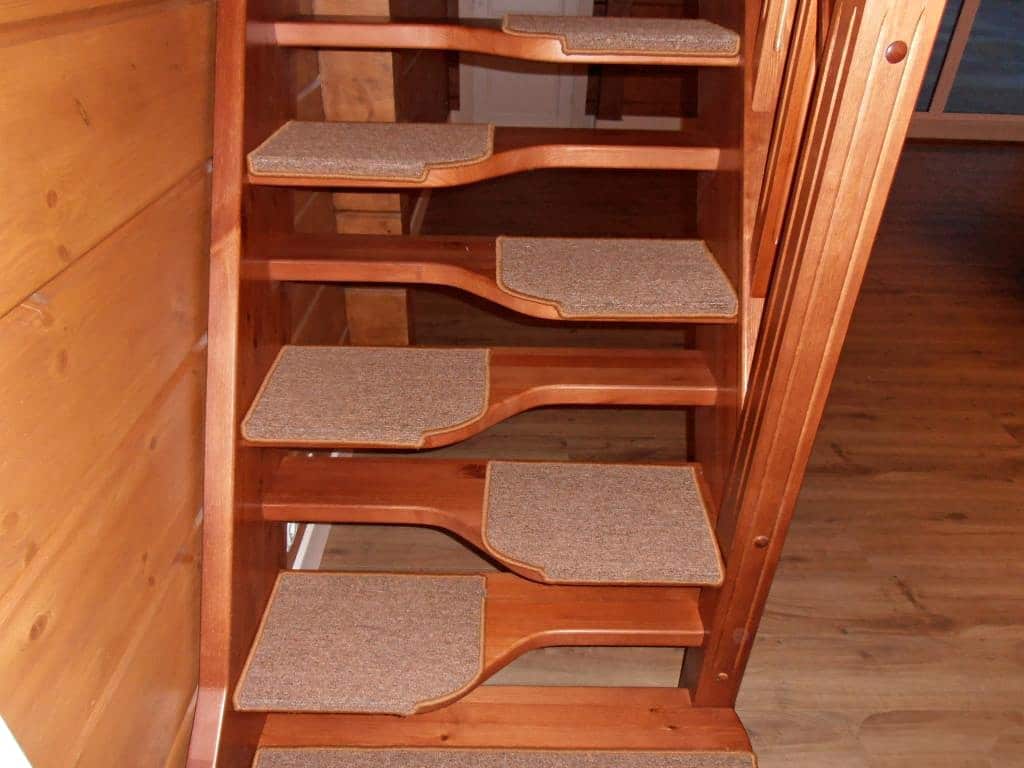

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Площадки

1 – балка; 2 – окантовочный элемент; 3 – настил; 4 – ребро

___________________* По чертежам КМД.

1.2. В зависимости от условий эксплуатации ступени маршевых лестниц и настилы прямоугольных площадок должны изготовлять двух типов:

1 – сплошные из рифленой стали (Ф);

2 – решетчатые, исполнений:

Ш – из штампованных элементов;

Р – из полос на ребро и круглой стали;

С – из полос на ребро в одном направлении;

В – из просечно-вытяжной стали.

1.3. Типы ступеней маршевых лестниц и настилов в прямоугольных площадках приведены на черт.5.

1.4. Компоновочные схемы маршевых лестниц, площадок и ограждений приведены в приложении.

900; 1200; 1500; 1800; 2100; 2400; 3000; 3600; 4200; 4800; 5400; 6000

Под каким углом должна быть лестница

  • Под каким углом должна быть лестница
  • Как рассчитать винтовую лестницу
  • Как сделать забежные ступени

Как рассчитать угол наклона лестницы

Разрабатывая проект лестницы, следует определить место, где она будет расположена и ту площадь, которую она будет занимать. Вопрос о том, сколько ступеней в ней будет и под каким углом она будет расположена, решается с учетом эргономических факторов

Лестница – та конструкция, которой постоянно будут пользоваться ваши домочадцы, поэтому очень важно, чтобы она была и безопасной, и удобной для людей любого возраста – и для детей, и для пожилых

То, насколько комфортен будет спуск и подъем по лестнице, зависит не только от высоты и ширины ступеней и самой лестничной конструкции, но и от угла наклона. В общем случае для его расчета используют зависимость, полученную опытным путем:2h+b=62-64 см, где h – расстояние между ступенями по вертикали, b – ширина проступи в свету, т.е. ширина ступени в вертикальной проекции.

Исходя из этого соотношения, удобный угол наклона составляет от 30 до 45о при стандартной высоте ступеней 17-19 см и ширине проступи 25-35 см. Такие технические характеристики лестницы признаны самыми удобными и безопасными. При высоте потолков 2,5 метра длина прямой лестницы, угол наклона которой составляет около 35-40о, будет приблизительно равна трем метрам. Однако в том случае, когда площадь помещения и высота потолков не очень велики, угол подъема-спуска лестницы можно уменьшить до 40о, но такая конструкция будет не очень удобной. Лестницей, угол наклона которой превышает 45о, можно пользоваться, только если подниматься и спускаться лицом к ступеням, держась за перила.

Типы конструкций лестниц

Сохранить требуемый угол наклона лестницы можно, используя различные конструктивные решения. Маршевую однопролетную лестницу, угол наклона которой получается очень большим, можно «разбить», например, на два пролета, сэкономив место путем размещения под такой поворотной лестницей какого-нибудь подсобного помещения. Количество ступеней в каждом марше должно составлять от 3 до 15, чтобы подъем и спуск был удобен.

Если лестничный проем невелик, и хочется сэкономить место в помещении, можно установить между этажами винтовую лестницу, которая прекрасно будет смотреться как в центре помещения, так и у стены, в углу. Чтобы такой лестницей было удобно пользоваться, ширина ее ступеней должна быть не менее 20 см, но и не более чем 40 см, а высота – не превышать трех метров. Диаметр такой конструкции обычно не превышает двух метров. Комфортный для эксплуатации такой лестницы угол подъема также равен 35-40о.

Под каким углом должна быть лестница &#128077, Если вы строите дом, высотой в два или больше этажа, при проектировании следует предусмотреть лестницу.

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

  • Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
  • Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

  • Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
  • Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
  • Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
  • Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
  • Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Как провести расчет?

Как правило, за среднюю длину шага принимается значение 63 см при ходьбе по горизонтальной поверхности и 31,5 см при подъеме. Если угол наклона слишком большой, то ступени будет очень маленькими, а если слишком маленький – большими.

Расчет угла наклона лестницы самостоятельно.

Идеальным соотношением высоты степеней и глубины проступи является пропорция 17:29, допустимыми также считаются пропорции 16:30, 18:28 и 19:27. Рассчитаем уклон, исходя из отношения 17:29.

Прежде всего следует определить оптимальное количество ступеней. Для этого нужно разделить высоту перекрытия, которая определяется как расстояние между чистым полом нижнего этажа и таким же полом верхнего этажа, на ее высоту. Например, при высоте перекрытия 2,5 м и высоте ступеней 17 см нужно провести такие вычисления:

250:17=14,7. Округлите значение до целого, в нашем случае получится 14.

После этого нужно вычислить точную высоту: 250:14=17,8 см. То есть необходимо выполнить 14 ступеней, высота каждой – 17,8 см

Стоит отметить, что очень важно выполнить их одинаковой высоты, так как в противном случае спуск может быть опасным, особенно ночью

Далее необходимо определить глубину проступи. Она принимается равной ширине горизонтального шага, уменьшенной на удвоенную высоту ступеней. То есть глубина проступи равна:

63-2*17,8=63-35,6=27,4 см.

Немаловажным моментом при расчете является определение пространства, необходимого для размещения конструкции. Для этого необходимо умножить ширину проступи на количество ступеней:

27,4*14=383,6 см.

Схема расчета угла наклона лестницы.

Полученный результат – это размер лестничного марша, спроектированного на горизонталь. С помощью этой величины можно получить длину марша. Для этого необходимо вспомнить школьную математику и применить теорему Пифагора. Сначала нужно получить сумму квадратов высоты пролета и длины горизонтальной проекции марша, а затем извлечь квадратный корень из полученного числа.

250*250+383,6*383,6=62500+147148,96=209648,96

Квадратный корень из этого числа равен 457,9 см, это значение можно округлить до 458 см. Это и будет искомая величина.

После этих расчетов можно определить оптимальный уклон. Здесь вам также пригодятся знания из школьного курса математики, для определения синуса угла можно разделить высоту пролета на длину марша:

250:458=0,546.

Точную величину угла вы можете определить при помощи таблицы Брадиса, в нашем случае получится 33°. Или удовлетвориться примерным значением. Синус угла в 30° равен 0,5, то есть в рассмотренном случае значение будет чуть больше 30°. Это значение вполне вписывается в обозначенные ранее пределы оптимального уклона.

При вычислениях вы может применить и нестандартные значения ширины шага. Можно измерить нормальную ширину именно для вас и отталкиваться от этого значения. При этом высота подъема ноги принимается в два раза меньше, чем ширина шага.

В конце нужно отметить, что если на некоторых этапах вычислений вами были сделаны округления значений, то при монтаже вы столкнетесь с небольшой погрешностью. Желательно погрешность расчета компенсировать увеличением или уменьшением высоты нижней ступени. Все остальные нужно выполнить одинаковыми.

Это пример расчета угла наклона лестницы, который вы можете адаптировать под свой случай: высоту этажа в вашем доме и то пространство, которое вы можете под нее отвести. Лучше пожертвовать несколькими метрами площади и сделать подъем более пологим, чем сэкономить небольшое пространство, но при этом мириться с его крутизной. Особенно если ежедневно подниматься предстоит детям и пожилым людям.

Можно применить и графический метод вычислений. Для этого вам потребуется начертить модель лестницы в определенном масштабе. Прежде всего, начертите две оси – вертикальную и горизонтальную. Первая будет обозначать высоту этажа, а вторая – длину марша. На горизонтальную ось нанесите деления, которые будут равны длине шага каждой, а на вертикальную – высоте подъема ноги (то есть в 2 раза меньше, чем длина шага). Зная высоту и длину, вы без труда сможете определить уклон по графику, а также ширину и высоту ступеней.

Как видите, правильно рассчитать угол наклона можно без особых усилий.

Основные требования к лестнице

  1. Чтобы человек мог совершать подъем или спуск без какого-либо дискомфорта, он должен иметь надежную опору под ногами, которой являются ступени. Их глубина должна быть не менее 20 см.
  2. Высота проступи может находиться в пределах от 10 до 20 см.
  3. Оптимальный угол наклона лестницы на второй этаж равняется 30-45 градусам. Допустимо возведение более крутых конструкций, но лишь в тех случаях, когда для их сооружения нет достаточно свободного пространства.
  4. Эксплуатировать подъемный механизм будет комфортно в том случае, если ширина марша будет не менее 80 см. Если конструкция будет использоваться для перемещения крупногабаритных грузов, то ее лучше делать шириной от 110 до 140 см.
  5. Ограждение конструкции должно иметь высоту не меньше 90 см.

Лестничные конструкции обладают рядом эксплуатационных свойств:

  • Безопасностью;
  • Надежностью;
  • Долговечностью;
  • Огнестойкостью;
  • Прочностью;
  • Удобством.

Чтобы лестница стала комфортной, дополнительно учитываются:

  • Размер проступей, подступенков;
  • Размерность шага;
  • Наклон пролетов;
  • Число шагов, необходимых для подъема или спуска.

Предъявляемые требования

К эксплуатации маршей в многоуровневых коттеджах предъявляются особые требования:

  • безопасность;
  • комфорт;
  • компактность;
  • долговечность.

В понятие «комфорт» входят различные составляющие:

  • высота и ширина (глубина) ступенек;
  • размер шага;
  • угол наклона пролетов;
  • количество шагов, делаемых при подъеме и спуске.

Стопа должна уверенно располагаться на поверхности, не свисать, не скользить. Высота должна быть удобной для небольшого сгибания ноги. В противном случае перемещения будут трудными и утомительными. На этот показатель влияет угол наклона. При достижении высшей точки голова человека не должна упираться в верхний уровень. На правильно установленной лестнице туловище располагается строго вертикально.

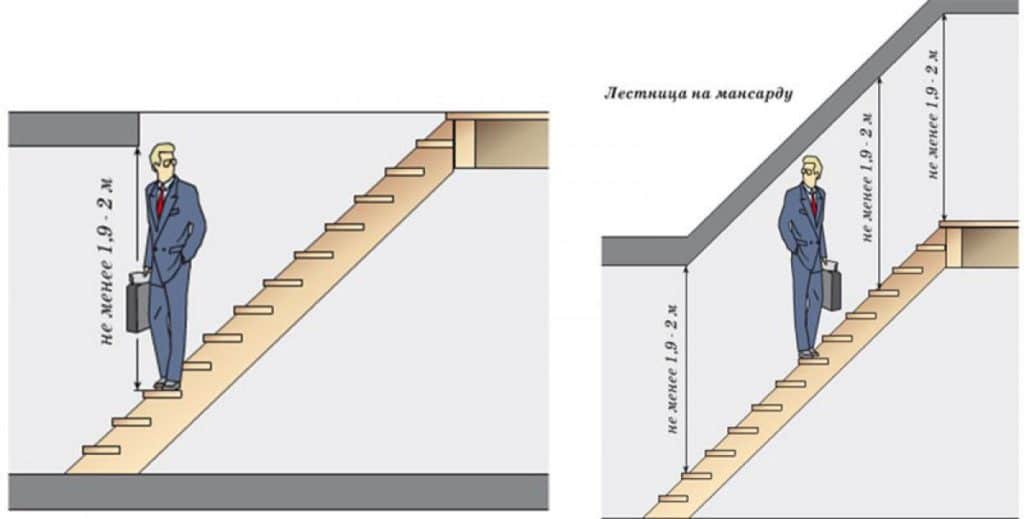

При выборе уклона учитывается минимальное расстояние до потолка

Ширина лестничных маршей – не менее 90 см. Если планируется перемещение грузов и габаритных вещей, ширину увеличивают. Часто устанавливают 3 – 17 ступеней. Нечетное количество считается правильным. Желательно, чтобы человек закончил подъем с той же ноги, с которой начал.

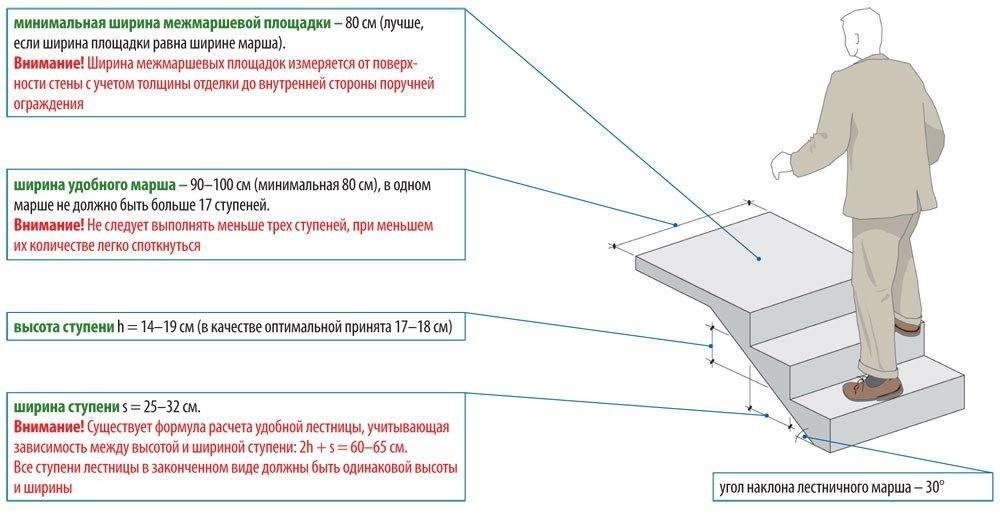

Параметры удобного марша

Если при проектировании получился слишком длинный марш, следует разделить его на 2-3 небольших. Сделать это можно с помощью площадки или поворотных ступеней.

Определяясь со степенью уклона, учитывают не только подъем, но и спуск. Если он слишком пологий, передвигаться вниз неудобно. Дополнительным минусом такого варианта считают большое количество ступеней, которое необходимо для монтажа.

Чертежи деревянных лестниц своими руками: выбор типа лестницы. Параметры для проектирования

Многие люди в нашей стране предпочитают самостоятельно делать те вещи, за которые специалистам пришлось бы заплатить немалые деньги. Если для этого есть знания, умения и опыт – почему нет? В этой статье речь пойдет о том, как выполнить чертежи лестницы из дерева своими руками, какие параметры использовать для этого, и как их связать между собой.


Монтаж ступеней

Любому чертежу предшествуют расчеты, на основе которых определяются размеры всех частей лестничного марша. Он должен быть максимально безопасным и удобным для передвижения в любую сторону – как вверх, так и вниз.

Чтобы он получился именно таким, при проектировании нужно постараться не выйти за рамки рекомендованных параметров крутизны лестницы, её ширины, размера ступеней и т.п.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

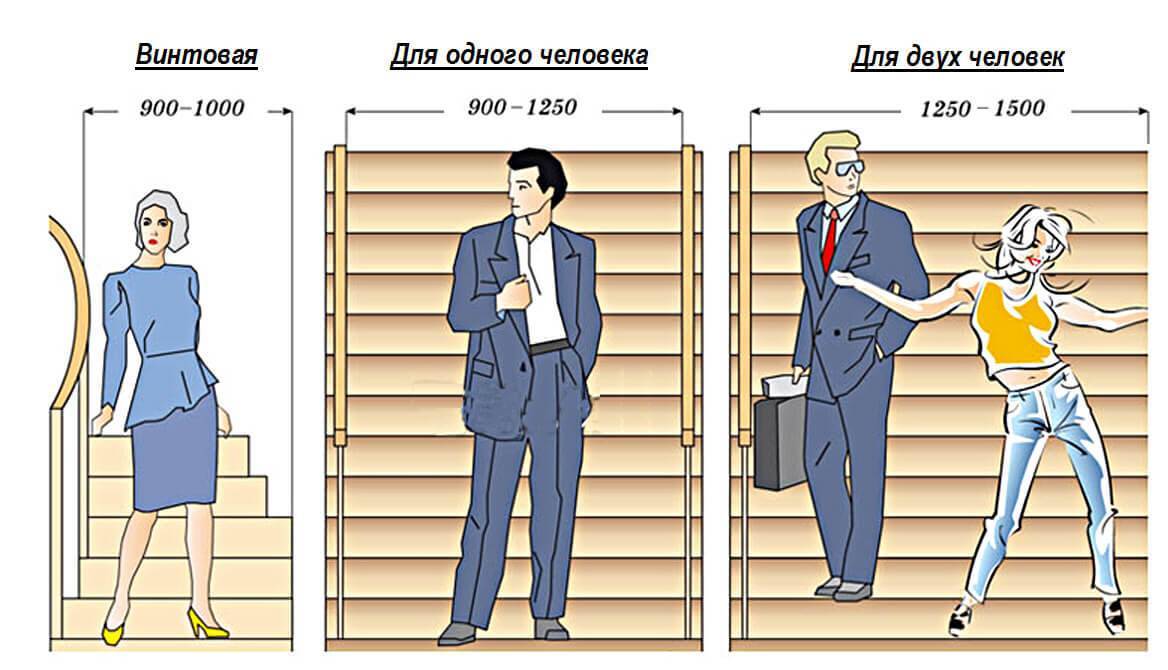

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

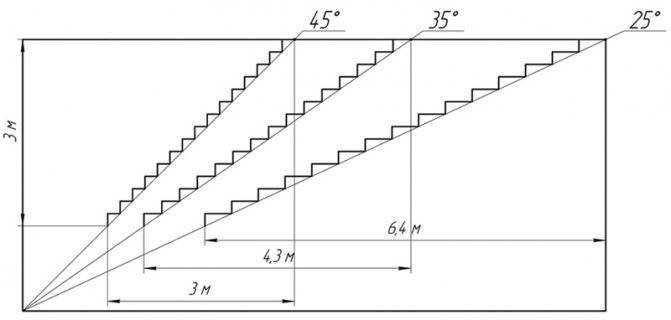

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

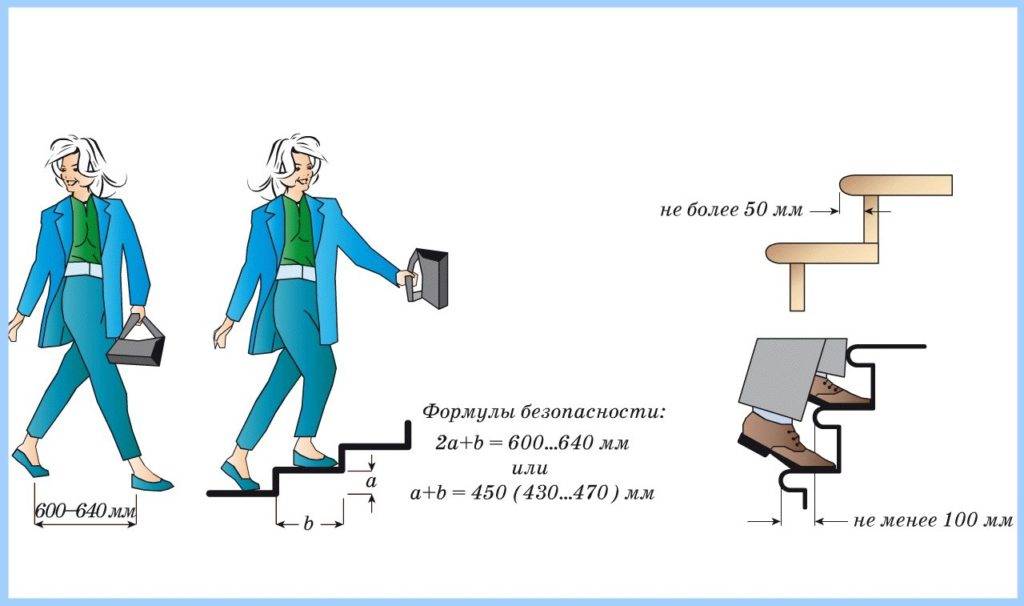

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

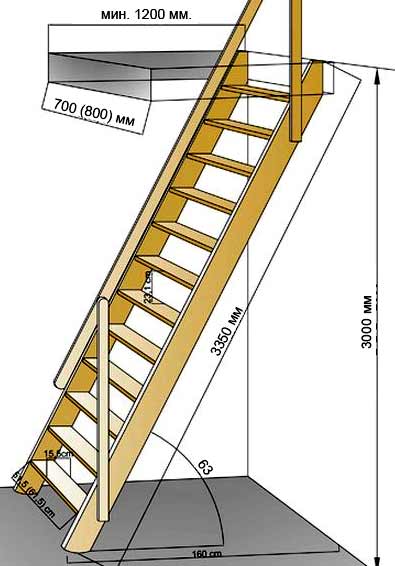

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;

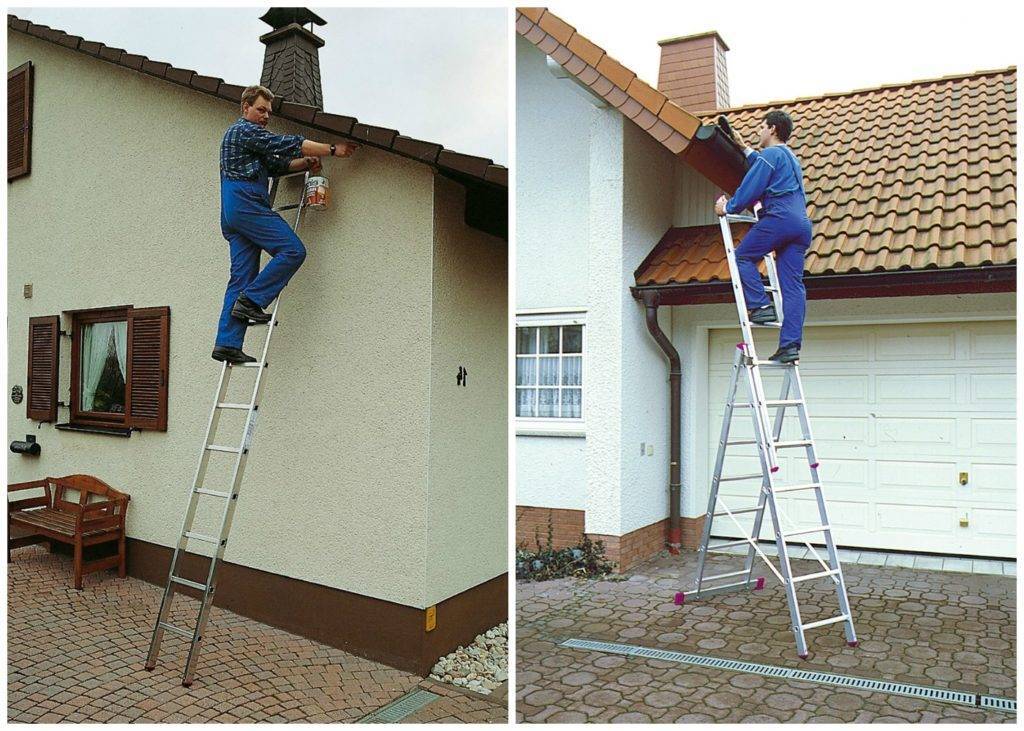

  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.

Расчет длины и угла наклона

Следующий способ отображает, как рассчитать угол наклона лестниц с применением геометрических свойств:

1. Устанавливается расстояние между полом и потолком. В том случае, когда верхняя ступенька будет располагаться на одном уровне с полом второго этажа, берут расстояние от пола первого до пола второго этажа.

2. Полученный результат отображают на схеме в масштабе и соизмеряют её с катетом прямоугольного треугольника.

3. Далее определяют второй катет. Он соответствует проекции лестничной конструкции на полу помещения – расстоянию от стены до места расположения нижней ступени.

4. На чертеже соединяют два отрезка и получают наклонную – длину марша. Рассчитывают его по теореме Пифагора.

5. Параметр угла также можно рассчитать математически. Для этого используют тригонометрические функции.


Расчет по Теореме Пифагора несложен: L=√(D²+H²)

На видео: шпаргалка для определения угла наклона.

Как рассчитать оптимальный угол наклона лестницы?

Процесс строительства предполагает строгое соблюдение определенных стандартов и правил. Их разрабатывали не один год. Точный расчет и опыт строителей позволили создать четкие правила для каждого этапа строительства.

Практически в каждом доме необходима лестница. В зависимости от типа постройки она может быть или небольшая винтовая, или широкая маршевая. Но для каждого подобного объекта требуется соблюдать определенные правила

Выбирая угол наклона лестницы, обращают внимание на некоторые параметры помещения. Это позволяет создать комфортный объект

По такой лестнице удобно подниматься и спускаться вниз. О процессе ее создания пойдет речь далее.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину — градусы.

Существует несколько общепринятых показателей:

  • пандусы и пологие лестницы с углом, не превышающим 30°;
  • стандартные межэтажные конструкции входят в диапазон 30° – 45°;
  • приставные, временные, чердачные модели соответствуют показателям 45° — 75°;
  • свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница «Гусиный шаг»

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° — 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

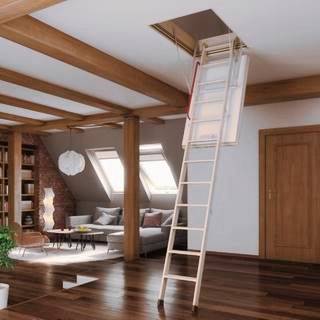

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° — 45°. Лучшее сочетание удобства и компактности — это уклон 35° — 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Виды лестниц и основные понятия

В зависимости от того, какой они имеют уклон и его угол, конструкции лестницы могут быть:

  • общего пользования с углами наклона от 30 до 45 угловых градусов;
  • приставные с углом наклона от 45 до 75 градусов;
  • технические (пожарные, эвакуационные) с углом наклона более 75 градусов.

Лестницы в индивидуальном доме чаще всего бывают прямыми (маршевыми). Иногда в дизайнерских или декоративных целях лестницы делают винтовыми- они могут иметь вид закручивающейся спирали круглой или овальной формы. Уклон ее конструкции определяется специальным расчетом.

Типы маршевых лестниц

Лестничным маршем называют наклонную непрерывную последовательность ступенек, связывающую между собой две горизонтальные лестничные площадки, одна из которых может быть промежуточной, а другие находиться на отметках соответствующих рабочих уровней чистого пола. Конструкции лестничных маршей для частного дома обычно изготавливаются индивидуально. В качестве материала могут быть использованы металлический прокат — уголки, швеллеры, двутавры, деревянные брусья круглого или прямоугольного сечения, доски, железобетонные или каменные (гранитные, мраморные, доломитовые и др.) плиты. Для их грамотного устройства требуется выполнить несложное геометрическое построение и расчет. При расчете конструкции, задаются такие параметры, как угол наклона лестницы, высота подступенка и ширина проступи, то есть вертикальной и горизонтальной частей ступени. Пределы значений ограничиваются строительными нормами и правилами (СНиП). Так, угол наклона (подъем) лестничного марша должен находиться в пределах от 30 до 45 угловых градусов (чем меньше угол, тем комфортнее использование лестницы). Ширина ступенек принимается от 28 до 30 см, а высота — от15 до 18 см. Количество ступенек в одном марше не рекомендуется делать меньше 3-х и больше 18-и, а его ширина обычно составляет не менее 90 см.

Связывание двух этажей с высотой более 2.5 м одним лестничным маршем без промежуточной площадки приводит к чрезмерной длине лестничного марша с количеством ступеней, превышающим рекомендованное значение.

При сборке, конструкции ступеней устанавливаются и надёжно закрепляются на обеспечивающих оптимальный угол наклона лестницы на второй этаж, специальных наклонных балках — косоурах, которые изготавливают из массивных металлических балок или деревянных брусьев. Иногда, если лестницы не отделены от остальных помещений глухими стенами, в качестве одного или обоих косоуров могут быть использованы декоративные металлические литые фермы, в которых роль раскосов выполняет растительный орнамент.

Приставная лестница на чердак

Сборные железобетонные лестницы, конструкции которых выпускаются в заводских условиях, в индивидуальном строительстве практически не используются. Они обычно имеют строго заданные размеры, соответствующие сериям проектов жилых или общественных зданий. Высота и ширина ступеней, а также подъем и шаг строительного модуля по значению не всегда совпадают с размерами, требующимися для частного применения.

Железобетонная сборная лестница

Этап проектирования

Берясь за строительство дома своими руками, лучше с самого начала определитесь:

  • Сколько лестниц стоит запланировать.
  • Где они будут располагаться.
  • Целевое назначение каждой из них.
  • Из каких материалов они будут изготавливаться.

Исходя из совокупности этих условий, можно проектировать дом и лестницы в том числе. Для обеспечения безопасности и комфорта передвижения людей по лестницам при проектировании следует руководствоваться нормативными документами.

Основной из них – это ГОСТ на лестницы маршевые, площадки и ограждения стальные, бетонные, деревянные и многое другое.

Этот документ для каждого типа лестницы строго регламентирует следующее:

  • Основные параметры и размеры.
  • Технические требования.
  • Комплектность.
  • Правила приемки готовой конструкции.
  • Методы контроля над отклонениями.
  • Указания по монтажу.
  • Гарантии изготовителя.

Учитывая, что гарантом безопасной и удобной эксплуатации лестницы для ваших домочадцев, при выполнении проектных и монтажных работ самостоятельно, становитесь вы, рекомендуем отнестись к вопросу очень серьезно.

В любом случае, если вам необходимо сократить расходы, мы предлагаем вам посильную помощь в вопросе, как рассчитать оптимальные параметры лестницы без привлечения специалистов.

Данная статья поможет не только получить поверхностные знания по вопросу конструкции в целом, но досконально ответит на вопрос о комфортабельности угла наклона. Потому как именно он играет важную роль во всей лестнице в целом, в том, удобно ли будет по ней ходить, переносить вещи и многое другое.

В общем, вы узнаете, каким должен быть угол наклона согласно правилам удобства и безопасности в частном доме.

10, нужно нарисовать прямоугольный треугольник. Один из его катетов будет равняться длине проема, предназначенного под сооружение подъемного механизма, а второй – высоте между уровнями помещения, которые соединит будущая конструкция. Величина гипотенузы треугольника будет длиной лестничного марша. Если угол между гипотенузой и катетом, расположенном по горизонтали, находится в нужных пределах и не превышает 45 градусов, то можно производить дальнейший расчет лестницы.

В противном случае понадобится подобрать такой тип конструкции, который поместится в заданной площади, и при этом угол наклона марша лестницы будет находиться в нужных пределах.В процессе проектирования подъемного механизма понадобится также рассчитать параметры ступеней и проступей. При этом необходимо учитывать, что глубина ступеней и высота проступи напрямую зависят от крутизны конструкции.

Чем больше угол наклона будет иметь лестница, тем уже делаются ступени и выше проступи. Но все же нужно помнить, что размеры всех элементов подъемного механизма должны находиться в пределах допустимых норм. При создании обычных конструкций ступени располагаются горизонтально полу. Если же речь идет о подъемных механизмах, предназначенных для экстренных случаев, то незначительный угол наклона ступеней лестницы вовнутрь в таком случае допускается, что позволит человеку не соскальзывать во время подъема или спуска.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
