С чего сейчас можно сделать отлив фундамента
Отлив с полимерным покрытием
На данный момент самыми популярными на рынке остаются легкие пластиковые и массивные металлические отливы. Все они имеют практически одинаковую конструкцию, но отличаются массой, размерами и способом монтажа.
Металлические конструкции сейчас встречаются чаще, чем пластиковые. Это связано с отличными эксплуатационными характеристиками материала, ведь там используется оцинкованная сталь, покрытая несколькими слоями специальных полимеров. Особенности металлических отливов:
- Небольшая стоимость конструкции;
- Практичность;
- Выбор размеров;
- Простота монтажа;
- Прочность;
- В некоторых компаниях можно подобрать конструкции с пользовательскими размерами;
- Металлические конструкции стойкие к осадкам всех типов, даже к кислотным дождям.
Пластиковые отливы для фундамента
Такими недостатками не отличаются пластиковые отливы. Они бесшумные, не подвержены всем видам коррозии, а соединение можно сделать своими руками обычной паяльной лампой или промышленным феном за счет плавления соединительных кромок. Также пластик имеет и другие преимущества:
- Материал долговечен, при правильном монтаже прослужит десятилетия;
- Прочный на разлом, но при этом и гибкий;
- Способен выдерживать огромные нагрузки деформацию;
- Стойкий к ультрафиолетовому свету.
Но это уже более защитно-декоративные изделия, используемые при внешнем обустройстве цоколей:
- Медные. Это дорогие изделия, производятся с листовой меди, поэтому и не пользуются особенной популярностью. Но этот материал отличается высокой износостойкостью и даже под влиянием кислорода воздуха меняют только свой цвет, но не эксплуатационные характеристики.
- Алюминиевые – выдерживают длительные минусовые температуры и повышенную влажность. Но, если разрушить внешний защитный слой алюминия, тогда внутри начнется медленное разрушение металла.
- Бетонные. Самые прочные и надежные, способны выдержать большие массы мокрого снега, производятся с качественного бетона.
Поэтапный процесс установки отливов
- Определившись с материалом для отлива можно приступать к замеру и расчету его количества. Для этого промерьте весь периметр дома и к полученной цифре прибавьте 10%, это надо для того, что бы учесть расходы материала на оформление угловых и продольных соединений;
- Какой бы материал вы не выбрали, ширина отлива должна быть достаточной, что бы предотвратить попадания воды падающей под углом от ветра на нижний венец дома из дерева. Ширина должна полностью перекрывать выступ фундамента и быть не меньше чем 10-15 см.
- Если отлив делается из оцинкованного металла, алюминия или пластика, следует позаботиться о подкладке под него, иначе при незначительном ударе, он может получить существенные механические повреждения. Но если отлив выступает больше чем на 10 см, то даже под медный или деревянный отлив подкладка должна делаться. Самое большое распространение получила цементная основа под отлив. Для этого при помощи мастерка делается бугорок на фундаменте из раствора цемента и песка, который чуть ниже, чем линия крепления, он обеспечивает минимальный уклон;
- При помощи правила проводится горизонтальная линия по всему периметру дома, она будет координировать крепление отлива в нужном уровне;
- Монтаж отливов начинается с углов дома, они запиливаются под углом в 450, причем один из углов делается на 1,5-2 см длиннее, это будет местом крепления заклепками.
- Фиксация углов между собой производится при помощи алюминиевых заклепок, для этого в оцинковке просверливаются отверстия, не меньше двух на один угол и скрепляются при помощи заклепочника.
- К стене дома отливы крепятся на саморезы, на один метр рекомендуется использовать не меньше трех;
- Кода все углы оборудованы, можно переходить к фиксации отливов на прямых участках.
В случае если вы хотите максимально защитить венец своего дома от сырости, то существует вариант крепления элементов водостока в паз. Для этого по всему периметру дома вырезается паз шириной равной ширине посадочного места на отливе. И дальше вся процедура монтажа повторяется без изменений.
Такой паз можно вырезать при помощи ручной дисковой пилы, но работать с ней надо очень осторожно, не допуская резких движений. Они могут навредить не только внешнему виду деревянного дома, но и вашему здоровью. Следуя этой инструкции можно самостоятельно произвести все монтажные работы, связанные с оборудованием системы водостока для нижнего бруска стены
В процессе выполнения работ не забывайте о собственной безопасности и используйте средства индивидуальной защиты
Следуя этой инструкции можно самостоятельно произвести все монтажные работы, связанные с оборудованием системы водостока для нижнего бруска стены. В процессе выполнения работ не забывайте о собственной безопасности и используйте средства индивидуальной защиты.
Виды отливов
В настоящее время отливы фундамента дома приобретают широкое распространение благодаря рачительности многих хозяев и своевременным консультациям опытных строителей. Любой выбор того или иного материала начинается со сбора информации. Отливы для фундамента деревянного дома, блочного или кирпичного строения представляют собой конструкции сложной формы, основная задача которых – отвод воды стекающей по стенам за пределы цоколя.
В идеале, влага с отлива должна попадать на отмостку и по ней стекать в водосточные желоба для отвода как можно дальше от фундамента дома. В этом случае отрицательное воздействие осадков можно свести к минимуму и сохранить строение на десятилетия. Для решения данной задачи цокольные отливы в зависимости от материала, из которого они изготовлены, подразделяются на следующие виды:
Рассмотрим каждый вариант более подробно, уделив особое внимание его положительным и отрицательным сторонам

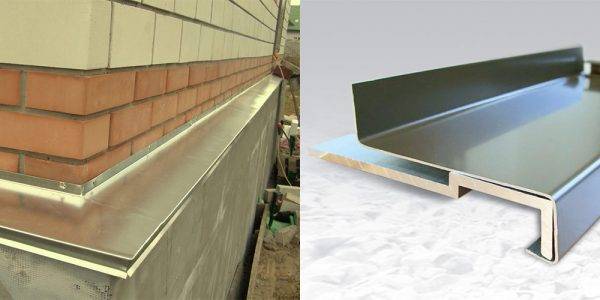

Отливы из стали
Стальные элементы достаточно широко распространены и могут быть приобретены на любой строительной базе или в специализированном магазине. Кроме этого, такие отливы на фундамент дома своими руками легко установить без использования наемной рабочей силы, что позволяет снизить общие расходы на данный вид работ.
Отливы из алюминия
Данный вид обладает теми же преимуществами, что и предыдущий. Кроме этого, алюминий имеет более высокую атмосферную стойкость и значительно меньшую массу, что позволяет, в конечном итоге, снизить нагрузку на основание дома. Отличаются данные изделия и ценой, которая немного превышает стоимость отливов из стали.
Медные отливы
Еще один вид металлических отливов изготавливается из медных листов, что позволяет придать защите цоколя благородный вид. При использовании соответствующей отделки такие изделия сохраняют свой красноватый оттенок без налета зеленого оксида меди. Ограничивающим фактором распространения медных отливов является максимальная цена из всей группы металлических отливов.
Пластиковые элементы цокольной защиты
Пластиковые отливы для цоколя фундамента отличаются от описанных выше аналогов минимальной стоимостью в линейке. Благодаря достижениям современной промышленности удалось получить изделия, обладающие максимальной стойкостью к воздействию солнечных лучей, что позволило значительно увеличить срок их эксплуатации. Данный вид также удобен для того, чтобы выполнить монтаж отлива на цоколь фундамента своими руками.
Бетонные элементы защиты
Бетонные отливы для цоколя фундамента нашли применение и для решения задачи защиты от атмосферных осадков. При этом для них характерны все плюсы и минусы песчано-цементной смеси, главной из которых является очень высокая масса. Это ведет к значительному ограничению применения подобных изделий. В основном строительными нормами разрешается выполнять монтаж отливов из бетона на усиленные цоколи.
Деревянный отлив цоколя
Данный вариант идеально подойдет для отделки цоколя фундамента деревянного дома, у которого сохранен внешний вид природного строительного материала. В качестве отлива рекомендуется использовать обрезной пиломатериал из древесных пород, обладающих высокой стойкостью к воздействию соды. Одной из наиболее доступных для жителей нашей страны является лиственница.
Виды и характеристики применяемых материалов
Материалы, используемые для изготовления отливной планки, могут быть разнообразными. Наиболее распространены отливы из:
- Камня. Они производятся из песчаника или гранита. Каменные изделия отличаются высокими показателями надёжности и долговечности, кроме того имеют прекрасный внешний вид. Среди недостатков этого материала можно выделить: высокий вес, который не позволяет устанавливать их на любое фундаментное основание, сложность монтажа и стоимость, намного превосходящую аналоги.
- Металла. Отливы из металла изготавливаются из меди, стали или алюминия. В зависимости от типа металла изменяются не только качественные характеристики, но и стоимость изделия. Самые дорогие отливы – медные.
Среди общих преимуществ металлических отливов можно выделить: прочность, продолжительный срок эксплуатации, аккуратный внешний вид, сопротивление к воздействию атмосферных явлений, устойчивость к механическому воздействию, небольшую стоимость. Среди недостатков металлических отливов выделяются: высокий уровень шума, небезопасность при неправильной обработке и установке.
- Оцинкованной стали. Отлив из этого материала отличается длительным сроком эксплуатации – от 20 до 30 лет, большим набором цветовых решений, сопротивлением к атмосферному воздействию, простотой монтажа и самой низкой стоимостью. Недостатками этого материала является высокий уровень шума и слабое сопротивление кислотным осадкам, вызывающим коррозию изделия.
- Пластика – недорогого и практичного материала, подходящего для зданий, которые облицованы виниловыми панелями. Пластиковые панели просты в монтаже, бесшумны, имеют небольшой вес и огромное разнообразие цветов.
Минусами этого материала является высокая хрупкость под воздействием холода, низкие реконструкционные показатели и ухудшение цвета под воздействием солнца.
- Бетона. Такие изделия могут изготавливаться как в стандартных размерах, так и под конкретный проект с использованием силиконовых форм. Бетонные отливы имеют длительный срок эксплуатации, отличаются высокой прочностью и устойчивостью к атмосферным осадкам. Минусами такого громоздкого сырья являются: сложность монтажа и повышенные требования к прочности фундаментного основания.
- Клинкерного кирпича – материала, подходящего под сооружения с отделкой из натурального и искусственного камня и кирпича. Такой вид отлива является одним из самых дорогих, а также отличается большой сложностью монтажа. К преимуществам кирпичной планки можно отнести эстетичность, высокую прочность, устойчивость к воздействию атмосферных явлений, а также длительный срок эксплуатации.
- Дерева. Предназначенные для защиты фундаментного основания деревянного дома изделия имеют большое количество минусов и нуждаются в тщательной обработке антисептиками и лаками. Деревянные отливы подвержены гниению и воздействию паразитов, требуют постоянного ухода и могут рассыхаться в особенно засушливые сезоны.
Плюсами этого материала можно назвать только невысокую стоимость и возможность самостоятельного изготовления. Рекомендуется применять такие отливы только в тех случаях, когда дому хотят придать этнический вид.
Когда и как крепить отлив
Отлив крепят к стене после выполнения облицовки цоколя, перед облицовкой или утеплением стен дома. Перед монтажом отливов проверяют уровнем горизонтальность грани цоколя и выполняют по нему откос из цементно-песчаного раствора. Для получения ровной линии по фасаду, закрепляют дюбелями натянутую от угла до угла ленту, выверенную строительным уровнем.
Приготовленным цементно – песчаным раствором составом 1:3 мастерком по ленте формируют откос с углом 15%. Далее ждут схватывания раствора. Как вариант, возможно выполнение откоса из морозостойкой монтажной пены. Стык крепежного отгиба и стены герметизируют силиконом.
В случае, если цоколь составляет со стеной одну линию, толщина утеплитель на цоколе будет большей, установка отливов на цоколь проводится в такой же последовательности.
Отливы для цоколя фундамента деревянного дома выполняют в аналогичной последовательности. В этом случае отгиб можно не выполнять – достаточно пропилить в бревне паз для планки отлива.
Отливы на цоколь крепят к стене или направляющим профилям облицовки, в таком случае требуется предварительно смонтировать каркас навесного фасада.
Отливы на цоколь фундамента свайного типа, облицованного сайдингом, монтируют также, до выполнения облицовки дома, стем, чтобы финишная отделка защитила стык стены и крепежного отгиба.
К поверхности стены отлив крепят саморезами к дереву, дюбель — гвоздями к кирпичу и дюбель – винтами к блокам из легких бетонов, через 300 мм. Планки укладывают друг на друга внахлест 30 мм, все стыки герметизируют морозостойкими материалами.
ВАЖНО: Отливы большой ширины монтируют на цоколь с помощью Т-образного костыля для уменьшения парусности.
Как сделать угол на отливе?
Некоторую сложность представляет собой обработка углов дома: стыки должны быть герметичными и аккуратно выглядеть.
В готовый комплект отливов ПВХ уже включены соответствующие доборные элементы. Это цельнолитой угол, после его установки вам остается только загерметизировать стыки со стенами и прямолинейными участками.
Углы металлических отливов можно обработать разными способами:
обрезать края под 45 градусов и уложить с нахлестом на стыке;
закрыть стык отдельно вырезанной прямоугольной планкой, закрепить ее шурупами;
Стык угла отлива отдельно вырезанной прямоугольной планкой
оба стыкующихся отлива обрезать под 45 градусов с припусками и соединить стоячим фальцем.
Соединение угла двух отливов стоячим фальцем
При обработке внутреннего угла можно просто завести одну из стыкующихся планок под другую и зафиксировать шурупами или сделать накладку.
Простая арифметика
Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –
- защита окладного венца от сырости;
- предохранение цоколя от намокания.
Отлив защищает цоколь и фундамент дома от попадания влаги Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе. Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе. Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.
Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.
Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:
- выравнивание по уровню верха цоколя цементным раствором;
- укладку рубероида в два слоя;
- устройство по всему периметру верха фундамента подкладки;
- крепление бруска со скошенной кромкой.
Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.
Особенности различных материалов для отливов
Стоимость и эффективность элементов зависит от материала, из которого они изготовлены. Например, дюралевые изделия способны выдерживать сильные морозы, устойчивы к повышенным показателям влажности. Покрытые цинком отличаются хорошими декоративными и техническими характеристиками, практичностью и экономичностью. Медный отлив долговечен и износоустойчив. Бетонные изделия являются самыми долговечными и практичными, по сравнению с конкурентами. Они выдерживают нагрузки и выступают защитой для стен. Единственный нюанс – бетонная смесь должна быть качественной, это будет гарантией устойчивости к заморозкам.
Отливы из стали
Элементы, выполненные из оцинкованного металла и покрытые полимерным напылением. Они имеют высокие показатели прочности, приемлемую цену. Изделия из стали можно приобрести в готовом виде или заказать в индивидуальном порядке, согласно необходимым размерам. Материал стоек к агрессивным влияниям окружающей среды.
Отливы из алюминия
Алюминиевые изделия долговечны, устойчивы к перепадам температур, прочны и надежны. Материал не склонен к образованию коррозии. Благодаря податливости работать с ним легко. В дополнительной защите поверхностный слой не нуждается, но так как он мягкий, возможен риск образования царапин. Краска и другие напыления наносятся с декоративной целью и предотвращают потемнение стройматериала. Этот вид отливов является дорогостоящим и качественным.
Медные отливы
Отличаются своим внешним видом, надежностью. Такой вариант поможет преобразить фасадную часть здания. Существенный минус – сложные монтажные работы, необходимо приглашать специалистов с профессиональным оборудованием.
Пластиковые элементы цокольной защиты
Аксессуары для цоколя из пластика пользуются популярностью среди потребителей, благодаря широкому выбору цветовой гаммы. небольшому весу, бесшумности. Пластиковые элементы отличаются приемлемой ценой и хорошим качеством. Материал устойчив к внешним природным влияниям, не подвержен коррозии и разложению. При наличии стандартного набора инструментов монтаж пластиковых элементов можно произвести без затруднений своими силами.
Как соединить два отлива между собой
Ширину отлива определяют после оформления цоколя, т.к. отделка может вынести переднюю часть основания вперед. Угол наклона фронтальной плоскости принимается 10 – 15°, поэтому рулетку прикладывают к стене на соответствующей высоте и меряют до края горизонтальной поверхности с учетом выноса.
Длина высчитывается по периметру крепления, при этом замер ведется по наружному краю предполагаемого отлива. Полученная длина умножается на коэффициент 1,1, для учета подрезки угловых стыков и стыковки внахлест.
Порядок монтажа:
- начинается монтаж с первого угла строения;
- вторым монтируется профиль на следующем углу;
- далее соединяются элементы с помощью прямого участка;
- затем отлив крепится на третьем угле, соединяется со вторым установкой отлива на прямолинейном участке и так дальше.
Отливы соединяются пайкой, в замок. Второй способ применяют для металлических сливов, которые сгибаются по месту установки. Пайка применяется редко, т.к. нарушает внешний защитный слой профиля.
Наружный угол
Наружный угол
Внешний стык поворота делается из основной планки, линия соединения промазывается герметиком. Под них ставится опорный элемент, чтобы угловые соединения не гуляли по вертикали.
Способы изготовления наружного угла:
- Их двух прямолинейных полос. Выбираются прямые участки, торец одного урезается под углом в 45°. Для разметки используется стусло или делается специальный шаблон. Аналогично срезается торец второго куска, но для соединения отливов между собой по длине делается припуск 20 мм. Припуск остается внутри стыка, а полосы на углу фиксируются заклепками друг к другу.
- Из одного прямолинейного профиля. На прямом участке размечается угол в 90° так, что его вершина находится на нижней полке, а на плоскости дается припуск 20 мм. Слив режется по разметке без захода на нижнюю полку. Отливной профиль сгибается так, чтобы части образовали прямой угол, а допуск был внизу стыка. Части соединяются пайкой или заклепками.
Внутренний угол
Внутренний угол отливов
Принцип стыковки отливов на углах внутри защитной отделки похож на соединение наружного угла, но имеет некоторые отличия. Каждый рубеж в таком месте отделывается индивидуально и до того, как ставятся профили на прямых делянках.
Выполнение внутреннего стыка:
- Из двух прямых участков. Торцы прямых полос оформляются под углом в 45°, как при выполнении внешнего угла, но в обратном направлении. Второй кусок режется на 20 мм длиннее положенного размера, при соединении этот выпуск проходит снизу соединения.
- Из одного профиля. Угол в 90° размечается на прямолинейном куске, но вершина угла располагается не на нижней, а на верхней полке. Дальше технология изготовления внутреннего и внешнего углов не отличается.
Для опоры широкого внутреннего стыка используются опорные бруски, на которые ставится профиль. На деревянных прогонах также оформляется внутренний стык, чтобы отлив прочно прикладывался к ним без зазоров (в крайнем случае подрезать).
Прямой стык
Прямой стык отливов
Соединяются профили внахлест или делается замок. При первом способе для прочности ставятся заклепки. Такое соединение имеет преимущество в том, что при температурном расширении не будет деформации отливов из-за сдвига. Герметик между соединяющимися участками играет роль термического шва. Способ соединения внахлест отличается простотой и применяется в случае установки водоотводов цоколя при большом фронте работ.
Вариант замка требует больших трудозатрат, но является надежным и долговечным. Такое соединение не пропускает воду, даже если стык не обрабатывается силиконом.
Используются виды зацепления:
- одинарно лежачий;
- одинарно стоячий;
- двойной лежачий;
- двойной стоячий.
Критерии выбора
Отлив для фундаментного цоколя представляет собой завершающий этап фасадной отделки. С его помощью условно определяется граница, отделяющая наземную часть основания от несущих стен. Отсюда следует, что выбирать отливы необходимо по следующим условиям:
- защитной функции;
- эстетичной внешности.
Отлив выбирается в тон фасадной отделки, при этом в обязательном порядке принимается во внимание материал, используемый для отделки стен и основания. Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов. Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов
Для сооружений, возведенных из бруса, рекомендуется использовать отливы из любого металла, на постройки из кирпича или блока разрешается устанавливать отливы из любых материалов.
Следует обращать внимание на толщину, массу, однородность структуры и оттенков, качественное состояние покрытия (если таковое имеется), особенности выполнения монтажных работ. Изделия, отличающиеся низкой стоимостью, обладают коротким периодом службы, так что экономить в этом случает не рекомендуется. Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами
При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов
Правильно подобранные отливы должны полностью совпадать с цокольными формами, угловыми участками, нишами, закругленными местами, эркерами. При укладке полос предусматривается обязательный нахлест, что следует учесть при выполнении расчетов в потребности материалов и всех необходимых комплектующих элементов.
Есть еще один фактор, который необходимо учитывать, выбирая отливы – возможность их окрашивания и пригодность к ремонту в случае повреждений.
