Сборка опалубки
Легкая несъемная опалубка для межэтажных перекрытий упрощает строителям работу и снижает общую нагрузку на здание. Вот только особенности ее монтажа известны далеко не всем. И если с профнастилом особых вопросов не возникает – обычная конструкция, разве что рифленая – то к пенополистиролу многие даже не знают, как и подойти.
Причина в нестандартной конструкции блоков. Отдельные модули выглядят как небольшие подушки с раздавшимся основанием, в сборе же они и вовсе перестают походить на обычную опалубку. А ведь каналы между блоками из пенополистирола позволяют залить не просто перекрытие, а прочную ребристую плиту с армированием.
1. На время работы вдоль длинных стен нужно будет уложить прочные балки, чтобы собранная опалубка перекрытий не прогибалась по центру. Также потребуются временные вертикальные стойки.
2. В модули вставляются парные металлические швеллеры (их можно приобрести отдельно) – получаются этакие «бусы» на двух жестких осях.
3. Набранные ряды плотно укладываются поперек смонтированных балок, но основная нагрузка идет на несущие стены.
4. Когда несъемная опалубка собрана и готова к работе, в рядах модулей хорошо видны широкие желоба. В них укладываются связанные стержни арматуры d=8 мм.
5. Верх накрывается металлической сеткой с ячейками 100х100 мм.
При укладке бетона лотки превратятся в мощные ребра жесткости, а поверхность фактически в стяжку поверх утеплителя. Этажом ниже это будет выглядеть обычным ровным потолком, который легко поддается шпаклевке и чистовой отделке. Толщина заливки в самой верхней точке должна составлять не меньше 50 мм, но и слишком толстой ребристую плиту делать не нужно. Это позволит значительно сократить расходы на материалы, не потеряв прочности конструкции.
Ограничение: модульная несъемная опалубка для перекрытий в сборе может быть не более 12 м. При этом металлопрофиль, на который нанизаны все блоки ряда, выбирают чуть длиннее – выпуск в 150-200 мм обеспечит опору на балки или ригели несущих стен.
Методы огнезащиты строительных конструкций
Облицовка плит перекрытий плитами из каменной ваты – не единственный способ огнезащиты. Для увеличения предела огнестойкости конструкций существует множество составов и облицовочных материалов:
- Вспучивающиеся покрытия (например, ФЕНИКС СТВ, НЕОСПРЕЙ);
- Огнезащитные штукатурки на основе вермикулита, керамзита;
- Плиты из вермикулита ЭКОПЛАСТ;
- Лакокрасочные материалы – краски, пропитки, лаки (УНИТЕРМ).
Все эти способы огнезащиты могут быть применены для увеличения предела огнестойкости железобетонных плит перекрытий.
Вспучивающиеся покрытия имеют толщину в несколько миллиметров, безвредны, могут наноситься в условиях действующего оборудования. Эти покрытия могут быть на водной основе или основе растворителя – сольвенита, легко ложатся по грунтовке ГФ-о21 на конструкции самых сложных форм. Покрытия экономичны благодаря простоте нанесения и длительному сроку службы.
Огнезащитные штукатурки широко использовались до внедрения вспучивающихся покрытий. Их отличает более сложная система нанесения: конструкцию требуется предварительно обернуть стеклотканью, штукатурка выполняется по металлической сетке. Несмотря на малый вес наполнителей (вермикулит, керамзит), общий вес огнезащиты значительно увеличивает нагрузку на конструкции.
Огнезащитные плиты из вермикулита играют роль дополнительной тепло и звукоизоляции перекрытия. Монтаж плит выполняется по аналогии с огнезащитной системой FT BARRIER, увеличивает предел огнестойкости перекрытия до показателя R 240. Также могут использоваться для устройства огнезащитных подвесных потолков.
При строительстве одноквартирных жилых домов, при назначении степени огнестойкости здания V предел огнестойкости междуэтажных перекрытий не нормируется, то есть защита плит перекрытия от возгорания и увеличение предела огнестойкости плиты перекрытия не понадобится.
От огнестойкости строительных конструкций зависит безопасная эксплуатация зданий, увеличение предела огнестойкости строительных конструкций увеличивает время безопасной эвакуации в случае пожара из зданий различного назначения. Особенно важен предел огнестойкости конструкций для промышленных зданий с вредными и опасными производствами и общественных зданий с массовым пребыванием людей.
Увеличить предел огнестойкости конструкций, в частности, плит перекрытий, до требуемых действующими нормами значений, помогут современные огнезащитные материалы и системы огнезащиты.
Расчет перекрытия
Чертеж монолитного перекрытия по профнастилу.
К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.
Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.
Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.
Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.
Преимущества профнастила
Профлист сегодня считается оптимальным вариантом для создания перекрытий, поскольку он не деформируется под нагрузкой и не подвержен агрессивному влиянию окружающей среды. Этот материал идеально подходит к климатическим условиям средней полосы, да и всей нашей страны. Кроме того, он имеет сравнительно невысокую стоимость и выпускается в широчайшем ассортименте размеров и расцветок. Все это сделало профлист наиболее востребованным строительным материалом.
Основные преимущества профилированного листа для перекрытий следующие:
- простота монтажа;
- небольшой вес;
- высокая прочность;
- удобство транспортировки;
- долгий срок службы;
- экономичность;
- неприхотливость;
- универсальность.
Профильный лист позволяет получить ребристое сечение перекрытия, что существенно повышает его прочность и снижает расходы бетона и арматуры. При заливке монолитного покрытия он выполняет функцию неснимаемой опалубки, опорой при этом служит металлический каркас. Благодаря такой конструкции для строительства стен могут применяться легкие материалы: монолитное перекрытие по профлисту передает нагрузку металлическому каркасу, а не стенам.
Еще одно достоинство технологии: равномерная нагрузка на основание. Как известно, вся нагрузка конструкции здания приходится на фундамент. Как придать ему большую прочность? Можно увеличить количество бетонного раствора, а можно пойти другим путем: использовать для создания перекрытия профлист и устроить не ленточный фундамент, а колонный. При этом каждая колонна будет получать нагрузку только со своей части металлического каркаса.
Немаловажный фактор для современного строительства – быстрота возведения здания. Профилированный лист довольно прост в монтаже. Для работы с ним не требуется серьезной оснащенности строительной площадки специальной техникой. Из инструментов строителю нужен только шуруповерт. Отсюда следует еще одно достоинство технологии – устройство перекрытия может быть выполнено за пару дней. Это намного сокращает сроки возведения здания в целом.
Монтаж перекрытий из профнастила
Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.
На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.
Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.
Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.
Преимущества монолитного перекрытия по профлисту
Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом.
Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.
Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.
При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.
Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
Геометрическая форма и размеры у них могут быть практически любыми.
Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
Монтаж системы довольно прост, и справиться с ним сможет и новичок.
За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
Монтаж занимает значительно меньше времени.
Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
Профнастил для перекрытия может различаться по разновидности и марке.
Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.
Расчет монолитного перекрытия по профлисту
Устройство монолитного перекрытия по профнастилу представляет собой опалубку из металлического профилированного листа с уложенным поверх нее арматурным каркасом из металлических стержней.
Опирается эта конструкция на продольные металлические балки. Так монолитное перекрытие по профлисту передает нагрузку, действующую на перекрытие, на опорные конструкции каркаса и фундамент здания.
Монолитное перекрытие по профнастилу — размеры специализированного листа c ребрами для лучшего закрепления бетона
Профиль опалубки из профнастила, сечение металлических стержней арматуры и толщина монолитного перекрытия определяются эксплуатационной нагрузкой и величиной пролета между опорными балками. Толщина плиты обычно определяется соотношением 1:30
. То есть, если длина пролета равна 6,0 м, то слой бетона должен быть не меньше 200 мм.
При расчетах учитываются размеры будущего здания, расчетные нагрузки на перекрытия и вес самих строительных конструкций. Все это влияет на выбор сечения и профиля металлических балок и колонн каркаса, а также на характеристики фундаментов здания.
Монолитное перекрытие по профнастилу относится к особо ответственным строительным конструкциям, поэтому работы по монтажу таких конструкций выполняются только при наличии проектной документации на строительство. Проектная документация на монолитное перекрытие по профнастилу и расчет прочности металлических конструкции выполняются на основании СНиП II-23-81 «Стальные конструкции»
иСНиП 2.03.01-84 «Железобетонные и бетонные конструкции» .

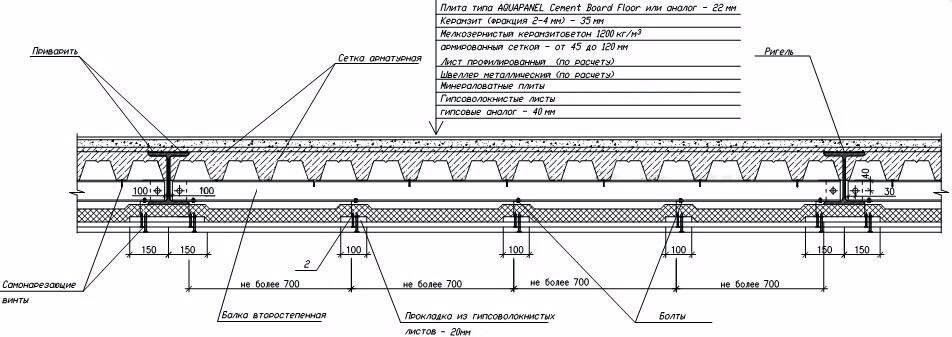

Чертеж монолитного перекрытия по профнастилу
Поскольку эти расчеты достаточно сложны и трудоемки, при разработке рабочей документации на строительство и расчете нагрузок проектировщики используют специальное программное обеспечение, в том числе систему автоматизированного проектирования САПр
. В состав рабочей документации входят чертежи опалубки под монолитное перекрытие по профнастилу, чертежи армирования, все необходимые расчеты и спецификация материалов.
На этапе проектирования выполняется и технико-экономические расчеты. Они подтверждают насколько обосновано применять для данного конкретного сооружения монолитное перекрытие по профнастилу, цена которого несколько выше стоимости монолитных железобетонных конструкций с обычной разборной опалубкой.
Если вы уверены в своих силах и хотите самостоятельно произвести расчет монолитного перекрытия по профлисту, то советую использовать пособие 1987 года. Пусть Вас не смущает его возраст — за эти годы в строительстве мало что изменилось. На текущий момент— это самая подробная и точная из существующих инструкций по данной теме.
Однако Вы должны понимать, что неправильный расчет перекрытия — это не только дополнительные расходы, но и реальная опасность для жизни. Поэтому если Вы раньше не сталкивались с подобными расчетами, ради Вашей безопасности, настойчиво рекомендую обратиться к профессиональным проектировщикам.
Две возможные схемы расположения листов для монолитного перекрытия по профлисту, размером 9 на 12 метров
Наиболее целесообразно применение профнастила для перекрытий нестандартных размеров с большим количеством различных технологических проемов. В этих случаях велики затраты на изготовление индивидуальной щитовой опалубки и отсутствует возможность ее многократного использования.
Устройство перекрытия
Перекрытие по профлисту
Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.
Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:
- Размеры здания.
- Нагрузки на балки и колонны.
При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.
Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.
Монтаж балочной конструкции
Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.
Профнастил для монолитных перекрытий
К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.
Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.
Монтаж каркаса
С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.
В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.
Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту
Перекрытие по профлисту может быть и без двутавровых балок или швеллеров.
Вместо балочногокаркаса используют несущий профлист с высотой волны от 60 мм, толщиной от 0,7 мм, и усиленное армирование – нижнее, верхнее, поперечное и сетку. В этом случае профилированный лист является несъемной опалубкой, а основные нагрузки воспринимает усиленный арматурный каркас. Листы укладываются узкой гофрой вниз и так же, как в способе с балками, ориентируются волнами поперек длинной стороны пролета. Получается разновидность ребристого монолитного перекрытия, только ребра формируются не съемной опалубкой, а гофрами. В отличие от сталежелезобетонной плиты с опорой на балки, эту плиту не рекомендуется заливать легкими бетонами, а класс прочности на сжатие стоит увеличить до В22,5 (М300).
Нагрузку держит именно железобетон, ни пенобетон, ни керамзитобетон не обладают необходимой прочностью. Усиление армирования в этом случае бесполезно.
При заливке обязательно тщательное вибрирование раствора. При необходимости снизу ставят подпорки, которые снимают после набора бетоном прочности.
Один из наших умельцев решил задействовать профлист не только в качестве опалубки, но и как дополнительный силовой каркас.
Делаю монолитное перекрытие по профлисту Н75, толщиной 0,7 мм. Чтобы не терять его несущей способности, после заливки решил включить его в совместную работу с бетоном. Сделал так: перфоратором (сверло 6 мм) в каждом гребне пробил отверстия через метр и вставил в них отрезки проволоки толщиной 6 мм, длиной 10 мм, и на нее вместо звездочек положил и привязал арматуру, плюс сверху сетка. Даже жесткости прибавилось, сравниваю до и после вязки арматуры.
Пролеты по 3,6 и 2,0 м, в волне арматура 12 мм, сверху – сетка из проволоки толщиной 5 мм, с ячейкой 100×100 мм. Снизу волны закрыл обрезками газоблока и загерметизировал щели монтажной пеной, одного баллона хватило на 70 м². Настил опирается только на внешние стены и на несущую стену посередине. Плиту заливал бетононасосом, толщина перекрытия – 130 мм, площадь 76 м², ушло около 7 м³ раствора (М300). Через несколько часов можно было срезать бугры, ориентируясь на правило, на следующий день смочил плиту и отшлифовал.
Систему теплого пола обычно монтируют в чистовой стяжке, но при желании можно совместить теплый пол и монолитное перекрытие по профилированному листу.
Есть ли возможность монтажа труб ТП прямо в заливаемую плиту? Не ослабит ли такое перекрытие наличие в ней труб ТП? И если можно, сколько толщины добавить под 20 трубу? Я так понял, что ТП надо располагать между слоями армирования, чтобы верхний слой арматуры в бетоне не «утопить» для его нормальной работы? Хотелось бы один раз постараться и залить бетон ровно, чтобы остался только финишный наливной пол и не пришлось нагружать плиту дополнительной стяжкой.
Способ имеет право на жизнь, при условии увеличения толщины перекрытия и наличия определенного опыта.
Добавьте 20 мм, за счёт того, что плита будет толще, прочность ее увеличится, что скомпенсирует ослабление от труб. Сами трубы нужно расположить примерно по центру плиты. А вообще, закладывать ТП в перекрытие имеет смысл только в том случае, если уверены, что сможете залить плиту очень ровно, чтобы потом стяжкой не пришлось выравнивать. Если стяжка все равно будет, то проще в ней ТП разместить.
Если дом сезонного проживания и отапливаться в холода будет периодически, то на профлисте будет образовываться конденсат, как, впрочем, и на других поверхностях. В такой ситуации поможет утепление.
Решение для такого потолка – вспененный полиэтилен толщиной 5-10 мм с тщательным проклеиванием швов, между потолком и перекрытием.
В помощь всем, кто собирается заливать облегченное монолитное перекрытие по профилированному листу без балочного каркаса, Winder выложил сводную таблицу. Она незаменима, когда нет проекта и сделанных профессионалами расчетов. Нагрузочная способность приведенных перекрытий составляет 550 кг/м².
Также умелец поделился схемами перекрытия.
Что касается экономичности, в плане финансов такое перекрытие обойдется практически столько же, сколько пустотные плиты, возможно и несколько дороже. Тем не менее, это адекватная альтернатива пустоткам, если есть проблемы с подъездом тяжелой техники.
Я строюсь на участке, застроенном со всех сторон, туда и миксер с трудом заезжает, а о платформе с краном можно и не мечтать. По сравнению с грузовым вертолетом, чтобы доставить плиты на последние 40 метров и положить, монолитное перекрытие по профлисту копейки стоит.
Как выполнить монолитное перекрытие по профнастилу?
Современное строительство благодаря появлению новых материалов с уникальными эксплуатационными свойствами получила отличную возможность применять более эффективные и менее затратные способы возведения объектов. Один из них – отказ от применения сборного железобетона путем применения монолитных бетонных перекрытий по профнастилу. Купить профнастил в Харькове и воспользоваться рекомендациями специалистов предлагает компания НТК!
Достоинства монолитных перекрытий
Монолитные перекрытия широко используются при строительстве сооружений с металлическим каркасом. Помимо доступной стоимости, ключевым достоинством является возможность придания «на месте» любой геометрической формы (не подстраиваться под существующие плиты). Связка с несущими колоннами с помощью дополнительной арматуры при этом обеспечивает дополнительную жесткость и надежность.
Опалубка из профнастила
Среди разнообразия опалубок наибольшую популярность в последнее время приобрели несъемные конструкции из профнастила. Если не вдаваться в строительную терминологию, монолитное перекрытие представляет собой опалубку из профлиста с уложенным на нее арматурным каркасом нужной формы. Опалубка опирается на продольные балки, обеспечивая равномерное распределение нагрузки на здание.
Гофрированная форма поверхности ограничивает растекание бетона при заливке и застывании. Сплошная металлическая поверхность служит своего рода дополнительной арматурой: компенсирует усилия растяжения на сетку арматуры.
В некоторых объектах, ориентирование защитного покрытия профлиста вниз, позволяет сэкономить на дополнительной отделке потолка.
При выборе профлиста, нужно учитывать, что профиль должен выдерживать вес жидкой бетонной смеси. Наилучшим образом подходят листы, которые имеют дополнительные ребра жесткости, высоту волн не менее 60 мм и толщину от 0,7 мм, например профнастил Н-60. Поскольку гладкие профлисты не очень хорошо сцепляются с бетоном, на них выполняют «рифы» — специальные насечки.
Выбрать подходящий профлист можно на сайте производителя —
Расчет монолитного перекрытия по профлисту
Характеристики металлических элементов — марка профнастила и сечение арматурных стержней зависят от действующих нагрузок и расстоянием между опорными балками. В строительстве используют формулу 1:30. Иными словами при стандартной длине пролета в 6 м, слой бетона должен быть не менее 200 мм.
Монолитное перекрытие по профнастилу относится к ответственным конструкциям, их проектирование выполняется по сложным формулам, в условиях специальных проектных организаций согласно действующим нормативным документам. Любые ошибки на данном этапе чреваты не только дополнительными затратами, но и несут потенциальную угрозу для жизни людей и целостности здания.
Технология выполнения монолитного перекрытия
По окончании монтажа балок перекрытия согласно проектной документации производится укладка профлистов:
- с нахлестом в одну-две волны;
- с крепежом к верхним полкам опор;
- с соединением листов с помощью заклепок.
Следующий этап – укладка арматуры. Предварительно устанавливается так называемая торцевая опалубка, ограничивающая зону на высоту монолитной плиты. Профиль сеток и выбор стержней для них определяется на основе проектирования. При больших площадях обустраивается несколько зон бетонирования.
Подача бетона ведется с помощью специального оборудования. Классический состав – одна часть цемента ПЦ-400, две части песка и четыре части гранитного щебня 5-10 мм.
