Как сделать пилораму своими руками?

Цепи для продольного пиления

Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.

У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.

Когда не удается найти такую цепь, перетачивают старые для поперечного пиления. При этом меняется угол заточки с обычных 30 градусов на 10, иногда даже на 5 градусов (почти перпендикулярно по отношению к оси движения цепи).

Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.

Чертежи для самодельной пилорамы

После подбора материалов и инструментов приступают к проектированию. Для начала необходимо выбрать конструкцию подходящих размеров, провести расчеты и разработать чертеж пилорамы своими руками.

Процесс начинается с выбора площадки для изготовления устройства. Она должна быть размером около 4×8 м. Лучше выбирать закрытое производственное помещение. Тогда можно будет работать при любой погоде.

При расчетах для конструкции определяют общее число уголков, металлических труб. Необходимо также рассчитать отрезок между рельсами. Для этого прибавляют к самому большому диаметру древесины 0,5 см с обеих сторон.

Также нужно запасти расстояние для поперечных установок между рельсами. Их крепят через каждый метр конструкции. Опору для пилорамы размещают на высоту 0,3 м.

С помощью токарного станка изготавливают ролики, винты, подшипники. Перед этим необходимо сделать чертеж данных деталей.

Стоимость конструкции рассчитывается индивидуально, исходя из наличия некоторых деталей, проектирования.

К изготовлению самодельной пилорамы нужно подходить ответственно. От того, насколько качественно сделано устройство, зависит долговечность и надежность работ за станком.

Конструкцию рекомендуется делать на опорной бетонной плите. Процесс ее изготовления схож с обустройством малозаглубленного фундамента. Для ее создания необходим песок и гравий толщиной до 20 см. Диаметр изделия составляет 15 мм. В таком случае плита будет крепко держать всю конструкцию.

Конструктивные особенности пилорамы из бензопилы

Переносная самодельная пилорама на основе бензопилы

Если станки заводской сборки представляют собой в основном стационарные варианты, то самодельные выгоднее и проще делать переносными. Это обусловливает особенности конструкции. Если в заводском агрегате режущая часть смонтирована на раме, то в самодельном полотно пилы устанавливается в специальную рамку, сваренную из металлического профиля. Он выступает как ограничитель хода, а также определяет ровность реза.

Правда, иногда можно встретить в хозяйстве и стационарную модель, которую предприимчивые хозяева собирают в специально отведённом месте на участке. Здесь уже используется более массивный металлопрокат — швеллер, и уголок, из которых изготавливается ложе для ствола дерева. Массивная каретка с укреплённой на ней бензопилой перемещается вдоль бревна по рельсовым направляющим с помощью роликов. Такие изделия хотя и дают боле точный рез, намного сложнее и дороже в производстве, поэтому оправдывают себя только там, где нужно работать с большим объёмом или длительно время.

Виды пилорам

Когда встаёт вопрос, как сделать её, необходимо сразу обсудить другой вопрос — какой агрегат нужен. Ответ на него очень важен. Без него можно потратить много времени и сил впустую. Поэтому прежде, чем приступить к строительству, определимся с тем, какие задачи должно выполнять наше приспособление.

В промышленном производстве используются разные виды пилорам. Однако в домашних условиях нет необходимости пользоваться многими из них, да и вряд ли стоит это делать.

Есть два основных вида, которые реально можно сделать в домашних условиях:

  1. Циркулярные;
  2. Ленточные.

Отличие этих механизмов в том, какие пилы используются для распиловки материалов. В циркулярных это цилиндрические пластины. В ленточных — полосное полотно. Теперь рассмотрим предназначение разных видов пилорам.

Особенности проводимых работ

Сразу отметим тот момент, что провести работу самостоятельно достаточно просто. Изготовление нужно начать со сборки основания из перевернутых рельс и уголков. Для их соединения можно использовать сварку

Достаточно важно чтобы пилорама из бензопилы была установлена исключительно параллельно основанию, для чего следует проверять расположение рельс и уголков при помощи уровня. Свой пол можно предварительно также проверить для облегчения работы

Пилорама Logosol

После этого проводится работа в следующем порядке:

  1. В основании со шагом 1 метр проводится создание отверстий, диаметр которых 14 миллиметров. Для того чтобы сверлить отверстие в стали используют сверла от меньшого диаметра к большому, то есть выполнять предварительное рассверливание, или использовать сверла со сложной режущей кромкой и твердосплавного материала.
  2. Затем берутся стяжки, которые соединяются при помощи болтов.
  3. Металлические угольники используются для создания стоек. На стойки ставиться основание. Расстояние между основой и стойками должно быть около 100 сантиметров. Крепление проводится при помощи сварки.
  4. Для повышения жесткости конструкции между стойками проводится приваривание раскосов.

Вышеприведенная работа позволяет получить основание для рассматриваемой конструкции. Однако для того, что она могла называться пилорамой, следует создать подвижную тележку, на которой будет установлена бензопила. Для этого с нижней стороны стальной плиты проводится приваривание уголков 40 на 40 миллиметров, а затем ставятся ролики и подшипники. С верхней части плиты приваривается еще два уголка, которые необходимы для фиксации бензопилы.

Важно отметить тот момент, что конструкция фиксации пилы зависит от ее вида. Чем прочнее крепление, тем меньше усилий нужно будет прилагать при обработке древесины

Как видно из приведенной информации в этом пункте, для выполнения работы понадобится сварочный аппарат и хорошие сверла.

Еще одним важным элементом можно назвать механизм крепления бревен. Во время пиления возникает большая нагрузка, которая может сдвигать с места заготовку. Для крепления используются подвижные шланги и трубы, которые следует расположить на необходимой высоте.

В заключение отметим, для того чтобы не хотелось пить во время работы на пилораме нужно устанавливать вытяжки, которые будут проводить удаление пыли и другие примеси из воздуха. Сделать эффективную втяжку можно самостоятельно, она существенно повысит комфорт во время выполнения работы и повысит производительность.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

  • Достаточная прочность.
  • Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Каретка Для Бензопилы Продольной Распиловки Своими Руками

Доски интенсивно употребляются для разных строй и ремонтных мероприятий. Такой материал есть вариант сделать без помощи других из хоть какого подходящего бревна, используя обыденную бензопилу.

Бензопила, часто именуемая также мотопилой, по сути есть цепной ручной инструмент, снаряженный двухтактным (почти всегда) бензиновым двигателем. Такой пользующийся популярностью механизм незаменим во всяком приусадебном хозяйстве. Мотопила малогабаритная и одновременно мощная. Она работает без поломок на протяжении долгого времени в автономном режиме, путем чего ее разрешается использовать в хоть какой местности и в комфортном для юзера положении. Бензопила обладает и принципами плюсами:

  • Оснащается механизмами выбора скорости работы и плавного пуска. Поэтому опасность разрыва цепи сводится к нулю.
  • Используется при влаги.
  • Не просит электронной энергии.
  • Характеризуется высочайшими мощностными показателями (осязаемо большенными, чем у электроинструмента).
  • Располагает быстросрабатывающим инерционным тормозом.

Бензопила по сути есть цепной ручной инструмент

Главное достоинство бензиновой пилы – возможность ее оснащения разными насадками. Конкретно они и делают из нее универсальный, неподменный для домашнего мастера, инструмент. При помощи мотопилы делается распиловка бревна, резка камня, металла, кирпича, плиточных строй материалов, удаление коры с древесной породы, вырезание в брусках монтажных пазов и различных выемок.

Функциональность инструмента можно расширить в большей степени, главное, верно подобрать требуемую насадку или оснастить его особым приспособлением.

Обрисовывать что остается сделать нашему клиенту способности бензопилы мы здесь мы не будем. В рамках этой статьи нас интересует только вопрос распиловки бревен с помощью мотопилы. Об особенностях выполнения таких работ своими силами дальше.

Распил бревна бензиновой пилой может выполняться после доукомплектования ее различными типами приспособлений и спецнасадок. Получить относительно ровненькие доски из ствола старенького засохшего дерева на собственном дачном участке нетрудно, если установить на бензопилу стандартную насадку для продольной раскройки древесной породы. Принципиальный момент. Безупречными досками с использованием этой насадки вы не обзаведетесь. Зато разрезанные изделия можно пустить на постройку ограды вокруг участка или простого сарая.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно! Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

  1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
  2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
  3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
  4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
  5. Широкий ленточный пропил влияет на образование большого количества отходов;
  6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
  7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
  8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
  9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

Инструкция по сборке простой ручной пилорамы

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

Описание рамы для бензопилы

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

  1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
  2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
  3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
  4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
  5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Узлы крепления пилы и шины

Для того, чтобы пила крепко держалась с рамой в едином блоке, нужно модифицировать длинные гайки: приварить к ним шайбы, зафиксировать ими шину, сверху наложить станину с прорезью, а уже через неё затянуть два болта.

Зажимы для шины делаются из стального профиля 25 на 30 мм. Расстояние между отверстиями для стяжки составляет 130 мм. Посередине каждого профиля приваривается контактная площадка в 55 мм длиной и толщиной около 8 — 10 мм. Теперь при затяжке болтов шина, как в тиски, зажмётся контактными площадками, а расстояние между зажимами будет достаточным для свободного хода даже самой толстой и цепи с широкими зубьями.

Сварка каретки и опорной площадки

Каретка ходит по направляющим, позволяя изменять толщину срезаемой доски. Легче всего сделать её из круглой и квадратной трубы. Закрепив направляющие в тисках на нужном расстоянии (ширина каретки 240 мм), сверху кладут по половине разрезанной вдоль трубы длиной около 10 см. В профильной трубе вырезаются пазы, затем она кладётся поперёк направляющих и приваривается к распиленным половинкам. Операция с ответной планкой идентична. После остаётся только просверлить отверстия, которые стягивали бы половинки каретки вокруг направляющих, фиксируя опорную площадку.

Скользящая поверх бревна часть имеет размеры 400 на 500 мм. Нарезав тонкую профильную трубу квадратного сечения, сваривают рамку с двумя поперечинами. После остывания металл шлифуют болгаркой. Трубку для удобства удержания можно тоже сделать из водопроводной трубы. В месте сгиба разогревают металл паяльной лампой или пропановым резаком, после чего зажимают в тиски и тянут по шаблону. Закаливать металл особого смысла нет — достаточно просто отпустить его на воздухе. Трубка обоими концами приваривается к контактной площадке.

Соединяя каретку с контактной площадкой, необходимо усилить шов уголками жёсткости.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Подготовка к работе

Приступая к роспуску кругляка, следует соорудить две прочных подставки, куда бревно можно будет положить или закатить с помощью рычагов. Для того, чтобы ствол не ёрзал и не проворачивался, по бокам его подбивают деревянными клинышками.

Самое сложное — ровно отпилить верхний горбыль, ведь по полученному резу, как по шаблону, пойдёт дальнейшая работа. Чтобы избежать перекоса, к торцам бревна прибиваются или прикручиваются два деревянных бруска, выставленные по уровню. На них кладётся ровная доска на саморезы, и также подбивается клинышками. После проверки геометрии можно приступать к распиловке.

Шинная пилорама

Начать необходимо с понимания, что и сколько будем резать. Если необходимо нарезать 100 – 200 стропил для строящегося дома из дармовых бревен, потом 400 досок – лучше воспользоваться ручной профессиональной бензопилой. Сделаем самодельную пилораму из бензопилы, способ недорогой, простой и эффективный.

чертеж простейшей пилорамы из бензопилы (скачать полный чертеж)

Понадобится любой ровный металлический профиль, сварка и болгарка. Начинаем с максимального длинна бревна – практические около 4 м. На такую длину нужно найти швеллер или двутавр, можно сварить из кусков с усилением – главное чтобы получившийся профиль был ровным. Начинаем делать нашу автономную шинную пилораму на основе бензопилы.

Как работать на самодельной пилораме

Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:

  • Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
  • Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
  • Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
  • Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
  • Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
  • Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
  • На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.

При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.

При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.

Другие типы конструкции

Самодельная пилорама из дерева

В целом изготовление пилорамы из бензопилы из дерева ничем принципиально не отличается от монтажа устройства из металлического профиля или труб. Разница заключается в том, что вместо них используют дерево. Главные плюсы такой конструкции – простота и быстрота сборки, более низкая стоимость материалов, а также отсутствие необходимости наличия сварочного аппарата.

Что касается срока службы деревянной пилорамы, то он достаточно высок при условии, что она будет укрыта от дождя и других атмосферных осадков.

Мобильная

Для изготовления мобильной пилорамы собирают только прямоугольную насадку-ограничитель из металлического профиля. Ее фиксируют на пластине бензопилы, где крепится цепь. Насадку опускают на прочно зафиксированное бревно и проводят пилу вдоль него. В результате срезается доска.

Мнение эксперта

Куликов Владимир Сергеевич

Если вы решили собирать мобильную пилораму, то лучше в верхней части насадки-ограничителя приварить ручку. Это существенно облегчит и сделает более эффективным использование устройства.

Главное достоинство мобильной пилорамы из бензопилы в том, что ее можно взять куда угодно, а также в быстрой сборке и разборке.

Но есть у нее и один весьма существенный недостаток – поскольку во время работы ее необходимо постоянно держать в руках, очень легко ошибиться и получить неровную доску с разной толщиной в разных местах.

Пилорама из болгарки или дисковой пилы

Для изготовления пилорамы можно использовать не только бензопилу, но и болгарку. Собирается устройство точно так же. Единственное отличие заключается в том, что в конце основании по центру крепят болгарку с соответствующей насадкой или ручную дисковую пилу.

Следует помнить, что в силу конструкции болгарки и дисковой пилы тележка пилорамы должна быть смонтирована иначе.

Особенности пилорам, изготовленных из бензопилы

Большинство станков, которые предлагают производители, сделаны из бензопилы.

В распиле леса используют мощный цепной агрегат, способный работать долгое время. Главный его минус – огромное количество опилок. Бревна большого диаметра лучше всего обрабатывать ленточным инструментом. Недостаток этого оборудования – опасность от опилок, разлетающихся на большую площадь. Для бытовых нужд подойдут мини-пилорамы. Они отличаются небольшими размерами и удобством перемещения на дальние расстояния. Самодельные устройства по принципу работы разделяются на две группы.

Стационарное оборудование

Оно разделяется на подвижное и неподвижное. В неподвижной системе режущий инструмент занимает статичное положение, а древесный материал медленно движется ему навстречу. Подвижное устройство имеет прямой рельсовый путь, по которому пила движется в сторону заготовки.

Мобильное оборудование

Можно переносить на дальнее расстояние. Оно малогабаритное и оснащено пилой малой мощности. Переносные конструкции часто используются в деревообрабатывающих цехах. Они удобны, но требуют больших трудозатрат. В процессе перемещения режущего полотна к неподвижному бревну оператор следит за правильностью движения механизма и техникой безопасности.

Какая конструкция инструмента оптимальная, решать создателю. Выбор изделия зависит от технических потребностей.

Самостоятельное изготовление пилорамы из бензопилы

Перед тем как приступить к изготовлению пильного инструмента, важно определить место будущего станка, исходные материалы, способ обработки бревен, количество обрабатываемого сырья, питание агрегата. Возможно, что самодельная пилорама будет стационарного типа

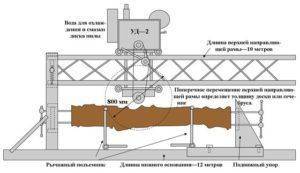

Схема самодельной пилорамы

Возведение самодельной конструкции предполагает использование нескольких главных узлов.

Первое – это электропила.

Механизм регулирования толщины доски. Распил происходит путем поднимания и опускания основания. Оно крепится на четырех винтах и удерживается гайками с согнутыми краями. Контргайки вверху конструкции затягиваются тогда, когда будет выставлена необходимая толщина дерева.Механизм движущей каретки представляет собой стандартную раму, которая монтируется на рельсовый путь. Движение осуществляется за счет специальных роликов.

Устройство зажима бревен.

Этапы изготовления

Сконструировать домашнюю пилораму с использованием бензопилы можно так. Для будущей конструкции потребуется:

  • Два швеллера длиной 8 м, высотой не более 180 мм. Они будут принимать основную нагрузку.
  • Две рельсы займут верхнее положение инструмента. Их функция – задавать направление подвижной части конструкции.
  • Комплектующие детали должны быть ровными, без деформаций.
  • Крепежные углы размером 50/100 и 40/40 мм.
  • Отрезанные части водопроводной трубы длиной 25 см, которые будут использоваться как стяжки.
  • Стальная плита толщиной более 4 см, длиной 60 см.
  • Гофра, обеспечивающая защиту электропроводки.
  • Трубы диаметром 40 мм.
  • Бензопила.
  • Инструменты: дрель, гаечные ключи, плоскогубцы, сварочный аппарат.

Работы проводятся поэтапно:

  1. Из перевернутых рельсов и уголков параллельно на полу собирается основание. На нем сверлами создаются отверстия диаметром 14 мм, расстоянием 1–1,5 м друг от друга.
  2. Болтами закрепляются стяжки. Основание крепится к металлическим стойкам. Для прочности креплений применяется сварка.
  3. Создание подвижной тележки, где планируется установка бензопилы. Внизу плиты привариваются уголки, ставятся ролики или подшипники 20 мм. Вверху уголками фиксируется бензопила.
  4. На заключительном этапе из труб производится устройство фиксации бревен.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
