Пистолет для порошковой покраски

Оборудование для порошковой покраски

Чтобы воспользоваться этим методом окрашивания, вам потребуется определенное оборудование. Среди необходимых для работы приспособлений вам понадобится:

распылитель;
камера для запекания краски.

При помощи распылителя будет распыляться непосредственно сам лакокрасочный материал. Этот инструмент бывает двух видов — ручной и автоматический. Камера запекания необходима для осуществления процесса полимеризации. Именно благодаря ему порошок приобретет необходимые свойства, превратившись в надежную плёнку.

Если у вас нет намерения впоследствии регулярно пользоваться технологией порошкового окрашивания, то можно не тратиться на приобретение специальной печи. Ее отлично сможет заменить обычная духовка.

Чтобы процесс покраски проходил по всем правилам, вы должны обеспечить соблюдение определенных условий:

хорошее освещение;
достаточная вентиляция.

Особое внимание необходимо уделить последнему пункту: не позаботившись о создании хорошей вентиляции в помещении, вы рискуете нанести серьезный вред своему здоровью. Даже если у вас нет специального помещения для проведения подобных работ, вы можете этим заниматься и в обычном гараже

Что же касается выполнения второго условия, то обеспечить достаточное освещение для качественного проведения покраски можно при помощи обычных ламп дневного света. Если вы решите пренебречь этим требованием и станете проводить порошковую покраску без использования этих источников освещения, то краска при распылении будет оседать на горячие лампы.

Когда вы закончите работу по окрашиванию, вам придется подумать о том, как собрать остатки краски. Лучше всего с этой задачей справится пылесос циклонного типа. Ни в коем случае не используйте обычный агрегат, так как он очень быстро засорится.

Подготовка поверхности к окрашиванию

Советуем запастись терпением, когда вы начнете подготавливать металлическую поверхность к окрасочным работам. Это потребует от вас значительных временных и трудовых затрат. Но помните, что от того, как вы проведете этот важный этап, будет зависеть и конечный результат

Поэтому уделите этому особое внимание

Во время подготовки металла к покраске вам придётся выполнить ряд этапов:

очистить металлическую поверхность от загрязнений;
удалить следы жира;
обработать материал антикоррозионным составом;
нанести фосфатирующие средства для улучшения сцепления краски.

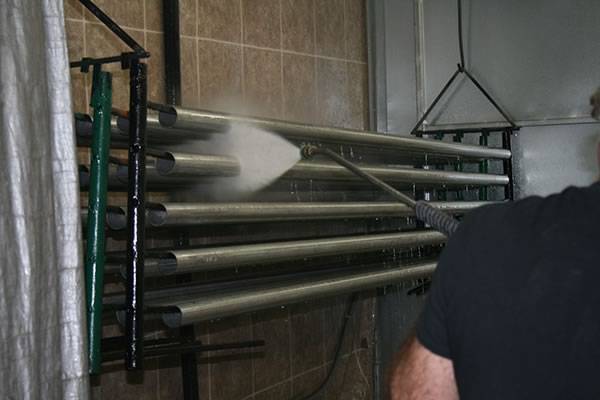

Обработку поверхности металла можно выполнять вручную или с использованием химических средств. В первом случае вам понадобятся металлические щётки или шлифовальный диск. Дополнительно необходимо протереть металл чистой тканью, предварительно смоченной в растворителе. Второй способ предполагает использование специальных составов — кислот, щелочей и растворителей. При выборе наиболее подходящего состава исходите из типа материала, с которым вам предстоит работать и масштаба и сложности загрязнений.

Во время обработки металла не помешает нанести на него конверсионный подслой. Он защитит краску от проникновения влаги и грязи, что исключит ее отслаивание, а это позволит сохранить результат вашей работы в первозданном виде надолго. Непосредственно на конверсионный подслой можно наносить фосфатирующие средства.

В рамках подготовки поверхности к покраске необходимо не забыть выполнить такую важную процедуру, как пассивирование. Смысл ее заключается в нанесении на поверхность нитратов хрома и натрия. Благодаря этой процедуре вы защитите металл от коррозионных процессов после окрашивания.

Закончив подготовку поверхности и обработав ее необходимыми веществами, обязательно сполосните металл и высушите. После этого можно начинать саму процедуру окрашивания.

Распыление порошка

Возьмите распылитель и начинайте равномерно наносить сухую краску на подготовленную поверхность. Рекомендуется предварительно защитить рабочую зону специальной ширмой, иначе во время окрашивания краска будет разлетаться по всему помещению.

Что входит в состав порошковых красок

Порошковые краски являются более экономичными с точки зрения нанесения покрытия на большую площадь. Наносятся такие краски электростатическим способом с последующим обжигом в специальной печи.

Существует специальное оборудование для нанесения порошковой краски, которое можно приобрести в любом специализированном магазине.

Состав порошковых красок таков, что в результате их использования появляется долговечное и высоко стойкое покрытие, которое минимальным образом влияет на окружающую среду.

В состав порошковых красок входят следующие компоненты: пигменты, смола, разнообразные добавки и отвердитель:

Пигменты. Их предназначение заключается в том, чтобы получить декоративный эффект. В красящих веществах данного типа пигменты используются в меньшей степени для обеспечения дополнительной защиты поверхности или для регулировки степени глянца.

Отвердитель. Используется данный компонент для смешивания смолы при наличии заданной температуры.

Смолы. Благодаря им и создаются основные свойства порошковых красок.

Добавки. Добавки, как правило, применяются во всех типах красящих веществ и их функции заключаются в следующем:

Увеличение твердости окрашиваемой поверхности.
Уменьшение или увеличение степени выравнивания рабочей области.
Изменение удельной плотности.
Получение декоративного эффекта.
Понижение температур сушки.
Понижение или повышение электростатического прилипания.

Область использования

Состав порошковых красок говорит о том, что они имеют широкую область применения. В список изделий, которые могут быть покрашены данным веществом, входят:

Садовый и огородный инвентарь, а также сельхозмашины: мебель для улицы, тележки, садовое оборудование, трактора и так далее;
Торговое оборудование: фурнитура, шкафы, витрины, стеллажи и так далее;
Бытовая техника: моечные и стиральные машины, радиаторы, холодильники, котлы отопления и так далее;
Товары для отдыха и спорта: мотоциклы, игрушки, велосипеды, санки и так далее;
Электрооборудование: кабельные лотки, корпуса устройств и тому подобное.

Кроме этого, применять порошковую краску можно в строительстве и архитектуре, а также автомобилестроении, для окраски офисной мебели и так далее.

Преимущества порошковой краски

Что касается положительных качеств данного вещества, то о них может рассказать химический состав краски. Из всего списка достоинства данного типа краски можно выделить следующее:

Цена получаемого покрытия сравнима со стоимостью аналогичного жидкого покрытия, если брать в расчет энергетические затраты и эффективность;
Состав порошковых красок говорит нам о том, чтоб благодаря гибкой технологии можно получить покрытие, его толщина будет равна от 20 до 80 микрон;
С изделиями, окрашенными порошковой краской можно производить любые операции: сгибание, сборку и так далее, без какого-либо ущерба для покрытия;
Во время обжига данного вещества происходит химическая реакция, в результате которой молекулы полимерного покрытия смешиваются и образуют долговечное и очень прочное покрытие;
В составе таких красок нельзя встретить летучих растворителей, поэтому о них можно сказать, что они являются экологически чистыми, поскольку они практически не загрязняют атмосферу.

Виды порошковых красок

Существует несколько разновидностей данных составов. Состав порошковых красок говорит о том, к какому именно типу относится тот или иной вид красящего вещества.

Разновидности порошковых красок:

Полиэфирные
Эпоксидные
Полиэфирные и эпоксидные

Принцип работы и необходимое оборудование

Порошковый пистолет применяется по следующей схеме, вне зависимости от его габаритов:

Частицы красящего материала, наделённые зарядом, помещаются внутрь пульверизатора.
Рядом с обрабатываемой поверхностью создается скопление заряженных частиц цветного порошка.
Окрашиваемое изделие заземляется и происходит притягивание к нему частиц красителя.

Статья по теме: Комбинированное устройство для полипропиленовых лент: виды, принцип работы

Полная схема осуществления рабочего цикла при помощи краскопульта так же включает следующие компоненты:

Камеры, куда детали загружаются. Те, кто пользуется трибостатическим оборудованием, так же знакомы с этой деталью.
Поворотные устройства, которые нужны при навешивании изделий.
Камера, где будет происходить процесс напыления.
Циклон, внутри которого частицы материала для лакокрасочных работ формируются и получают заряды.
Слой, отвечающий за фильтрацию.
Разгрузочная камера.
Подающие линии для деталей. Обычно двигаются с небольшой скоростью.
Камера, где лакокрасочное порошковое покрытие полимеризуется.
Вентилятор.
Управляющая система, работающая в автоматическом режиме. Она нужна для контроля над всеми процессами. Данные подробно фиксируются, чтобы потом легче было провести анализ.
Световое оборудование, открывающее обзор снаружи.
Отсек для подготовки сжатого воздуха, после этого провоцируется выброс порошковой краски.
И конечно же сам пистолет для порошкового окрашивания.

На видео: автоматизированный процесс порошковой окраски.

Несколько составных элементов образуют и сам краскопульт для порошковой смеси:

Воздухоканал, без которого порошковая покраска невозможна.
Канал подачи смеси.
Заземляемая линия.
Поверхности, обеспечивающие заряд частицам порошкового состава.
порошково-воздушная смесь.
Насадка, которая подаёт краситель наружу.

Комплектация и использование трибостатического распылителя

Порошковая краска появилась на рынке не так давно, но успешно обрела поклонников в силу удачности ее применения. Она позволяет создавать качественное и долговечное покрытие специальной массой (порошком). Такой порошок легок в работе, его не нужно смешивать или совершать с ним какие-либо сложные действия. Изначально такая краска была предназначена для нефтеперерабатывающего производства, но затем она обрела популярность в других сферах, в частности и мелкосерийных производствах.

он удобен для работы с предметами различной конфигурации (как мелких, так и крупногабаритных);
он прост в применении и эксплуатации;
имеет высокую ударопрочность;
есть возможность регулирования нанесения определенного слоя краски по толщине.

Трибостатический пистолет купить можно в такой комплектации: пневмопистолет, бак для материала, напылитель. Простота конструкции определяет высокие свойства порошковой покраски и высокие эксплуатационные качества. Трибо распылитель прост в регулировке скорости напыления и не имеет электрических элементов.

Трибостатический пистолет купить предлагается с различными параметрами в зависимости от потребности заказчика. Средняя номинальная производительность – 2,5 метров квадратных в минуту, расход воздуха – не более 3 метров кубических в час, масса – не более 1 кг.

Покраска дисков порошковой краской своими руками

В любом автомобиле после определённого срока эксплуатации появляются механические повреждения: царапины, сколы, микротрещины, очаги коррозии. Больше всего страдают колёса. И это неудивительно, ведь именно они принимают на себя основную часть внешних воздействий. На поверхности колёсных дисков появляются следы, которые не только портят внешний вид машины, но и могут впоследствии стать очагами разрушения материала. Для того чтобы этого избежать, повреждённые диски необходимо заменить или покрасить.

Покраска дисков автомобиля порошковой краской

Логично, что замена дисков — это крайнее средство, и если покраска может решить проблему, то нужно остановиться на ней. Для того чтобы заново выкрасить колёса автомобиля, можно обратиться за помощью на станцию технического обслуживания — самый простой выход из положения. Если же вы хотите избежать лишних финансовых затрат, повысить свои навыки автомеханика или просто предпочитаете все проблемы решать самостоятельно, можно покрасить колёса своими руками.

Покраска дисков выполняется двумя видами эмалей:

порошковыми;
акриловыми.

Технология порошковой окраски авто

Перед нанесением металлическая поверхность детали тщательно зачищается и обезжиривается. При прохождении каналов в распылителе для порошковой покраски, частицы краски электризуются от внешнего источника или же получают заряд при трении. Далее за счет образования электрического поля они попадают и закрепляются на металле, который имеет противоположный заряд. Те частицы порошкового материала, которые не фиксируются на поверхности, отбираются в окрасочную напылительную камеру, и могут быть повторно использованы для окрашивания деталей. Далее обработанная кузовная деталь перемещается с помощью специальных стендов в камеру для полимеризации и сушки. В результате получается надежный слой ЛКП, который по характеристикам значительно опережает простые эмали.

Сам процесс полимеризации происходит за счет помещения стенда с закрепленной деталью в специальную камеру, где происходит нагрев материала до стадии плавления. После этого в случае использования термореактивных материалов то идет процесс медленного отвердения, если же в работе термически пластичные составы, то обеспечивают процесс охлаждения детали.

В конечном итоге на обрабатываемой поверхности создается плотная пленка, которая не только внешне украшает деталь, но и хорошо защищает его от коррозии, и достаточно устойчива к механическим повреждениям.

Принцип работы инструмента

Суть работы данного оборудования можно разделить на три основных шага:

В пульверизатор насыпают краску и подключают оборудование для электризации частиц материала. Заряд они получают при прохождении каналов распылителя.
Обрабатываемую деталь заземляют.
Наносят заряженные частицы краски на металлическую поверхность.

Помимо самого краскопульта для порошковой покраски в линию обработки входит определенный набор узлов, список которых ниже.

емкость для порошковой краски.
стенды для крепления изделий, с крепежными зажимами и крюками.
автоматические линии для перемещения стендов в камеру для последующей обработки.
напылительная камера.
циклон для придания заряда частицам краски.
фильтры.
разгрузочная камера.
камера для нагрева и полимеризации порошкового материала.
вентиляция.
осветительные приборы.
компрессор.

Если говорить о схеме самого пистолета для порошковой краски, то она следующая:

Канал подачи воздуха.
Линия для подачи краски.
Заряжающие поверхности.
Заземление.
Порошковая смесь.
Головка для распыления готового состава на металлическую поверхность.

Виды краскораспылителей

В зависимости от технологии, которая лежит в основе такого инструмента можно выделить несколько основных видов оборудования.

Электростатический пистолет для порошковой покраски. С помощью данного устройства можно наносить очень тонкий слой материала 30-250 мкм. Хорошо обрабатывает не только ровные поверхности, но и рельефные формы детали. Характеризируется экономным расходом краски и легкостью обслуживания. Но главный минус – это высокая цена. При обработке поверхность не нужно предварительно разогревать. Для заряда частиц материала используют электрические генераторы.
Трибостатический пистолет. Также часто используется при работе с порошковой краской. В этой технологии процесс электризации частиц краски происходит за счет трения их друг об друга. Тут не подключают специальных генераторов для заряда. Из недостатков можно выделить проблемы с набором нужной величины заряда частицами и зависимость от влажности в самом рабочем помещении. Такие факторы могут сказаться на плохом осаждении частиц краски на металлической детали, что приведет к повышению расхода материала, и снижению качества самого покрытия.
Флюидизированный. Данная технология заключается в том, что деталь предварительно нагревают, после чего наносят краскопультом порошок, далее он расплавляется, образуется пленка и идет процесс сушки. Так можно накладывать несколько слоев краски. Таким подходом пользуются редко, да и реставрирую в основном ровные поверхности.

Важный момент! При работе с порошковыми красками используйте средства личной защиты, такие как перчатки, очки, респиратор и одежда с длинным рукавом. Связанно это с тем, что этот материал имеет в своем составе вредные вещества, среди которых: свинец, кадмий, отвердитель триглицилизоцианурат, аллергены, эпоксидные смолы.

ПНЕВМОИНСТРУМЕНТ — работа на воздухе

Немного подробнее:

Пневмораспылители порошковых красок марки «Старт-50» получили наиболее широкое распространение в нашей стране, а также нашли признание за рубежом. Это стало возможно только благодаря оптимальному соотношению их качества, надежности, простоты использования и цены. Производство распылителей организовано в Казани, (защищено патентом, имеется сертификат: https://www.sibpatent.ru/default.asp?khid=16335&code=552223&sort=3) что упрощает удовлетворение потребностей отечественных потребителей в консультациях, ремонте и запасных частях (сайт производителя: www.radar-kazan.ru). В Москве более десяти лет поставку пневмораспылителей «Старт-50» по заводским ценам (в к л ю ч а я НДС ) и комплектующих к ним осуществляет официальный дилер ООО «ЭРГО-2000» (т.495-589-03-30). Проводим консультации, подбор оборудования и поставку. Кроме того, мы предлагаем распылители порошковых красок с забором из коробки и режимом пульсации производства «Тесла». Есть модель с обдувом электрода.

Для тех, у кого большое производство ООО «ЭРГО-2000» предлагает оборудование под торговой маркой «ELECTRON»(Турция), Оно имеет большую производительнось и отвечает важнейшим требованиям: функциональность и надежность, длительный срок эксплуатации, простота в управлении и техническом обслуживании, соответствие международным нормам безопасности, минимальное занимаемое пространство и оптимальное соотношение цена-качество.

Кроме того, мы предлагаем

Ремонт и запчасти для поставляемого оборудования
широко известное оборудование производства Италии и Германии
Широкий ассортимент порошковых красок (PulVer, Beckers…) Цена от 3,5 евро/кг
жидкость «Электро» для обеспечения возможности окрашивания диэлектриков. Например, пласмассы или керамики
жидкость для смывки порошковой краски. Как полностью, так и локально
Поставляем дополнительное оборудование: компрессоры, в том числе и безмаслянные; обдувочные пистолеты, пневмоинструмент.
Принимаем заявки на проектирование участков порошковой окраски.
Принимаем распылители «Старт-50» в ремонт
Бесплатная доставка по Москве.
Отправка в регионы транспортными компаниями.
Доставка в любой город «до двери» через «ЕМС-почта России»

Про особенности порошковой покраски читайте в разделе статьи

ПРАЙС-ЛИСТ оборудование ЦПП «Радар» (Россия)
ПРАЙС-ЛИСТ оборудование «ТЕСЛА» (Россия)
ПРАЙС-ЛИСТ оборудование Electron (Турция)

Трибостатический краскопульт

Трибостатический порошковый пистолет или краскопульт работает по принципу множественных столкновений и трения частичек порошковой краски, вследствие чего происходит их зарядка. Данный процесс происходит в специальном узле пистолета, где частицы активно взаимодействуют друг с другом.

Так как при зарядке исключается использование тока, то не возникает и электрического поля, а значит отсутствует эффект обратной ионизации.

Это дает следующее преимущество: порошковая краска свободно проникает во все труднодоступные места рельефной и пористой поверхности и равномерно распределяется, что гарантирует качество напыления. Также появляется возможность многократно окрашивать поверхность, добиваясь слоя нужной толщины.

Среди недостатков трибостатического способа окрашивания нужно отметить ограниченный выбор красок, обязательную пескоструйную обработку металлов перед окрашиванием, невысокую производительность в работе. А сами порошковый пистолет трибостатический зарекомендовали себя, как весьма капризные, в эксплуатации устройства.

Требуемое оборудование

Для того чтобы процесс самостоятельной покраски практически не отличался от заводского, необходимо выбрать подходящее место, где будут проводиться работы.

Когда помещение найдено, нужно собрать и подготовить необходимое оборудование:

печь для полимеризации (сушки);
источник постоянного напряжения (около 25 кВ);
распылитель порошковой краски (пистолет);
ЛКМ.

В работе не помешает аккуратность и небольшой опыт. Но если его нет – не беда, действуя по инструкции, можно избежать большинства ошибок и получить вполне приличный результат.

Изготовление печи

Полимеризация – важный этап в отвердении порошковой краски. Если этот пункт работ опустить, ЛКМ не будет держаться на металлических поверхностях. Поэтому такое оборудование, как печь – ее еще называют камерой полимеризации – необходимо в первую очередь. Вещь эта дорогостоящая, поэтому можно сделать ее своими руками, из подручных материалов. Нам понадобятся (камера полимеризации будет иметь размеры 2х1х1 м):

профильная труба;
негорючая теплоизоляция (плита базальтовая);
листовой металл (можно заказать по размерам);
тангенциальный вентилятор;
ТЭНы.

Инструкция по сборке печи состоит из следующих шагов:

Сварите из профиля каркас.
Заложите в него утеплитель.
Листовым металлом зашейте стены. Снаружи отделайте все гипсоволокном.
Для конвекции в камере установите тангенциальный вентилятор, наварив ему узкий выход и широкий вход.
Вентилятор вставьте в камеру. Он будет забирать воздух вверху, прогонять его через ТЭНы, выгонять внизу, а затем распределять по всему объему камеры.
ТЭНы установите вдоль параллельных стенок и соедините по распределению на фазы.
ТЭНы закройте, оставляя открытым вентилятор, основная часть которого должна располагаться вне камеры (чтобы не оплавить обмотку).
Установите электрощит. Правда, эту работу лучше поручить специалисту.

Полученное оборудование – камера полимеризации – будет иметь мощность 12 кВт на разогреве и 6 кВт в работе.

Покрасочный инструмент – пистолет

Чтобы нанести порошковую краску на изделие, требуется специальное устройство. Это электростатический краскопульт или трибостатический порошковый распылитель. Но покупать дорогостоящее оборудование ради редкого использования не целесообразно. Так как в нашем случае все изготавливается своими руками в домашних условиях, такое устройство можно смастерить минут за 10. Такой пистолет прост в использовании, дешев и практичен. Переход с одной краски на другую занимает несколько секунд.

Конструкция и комплектация пистолета для порошковой покраски

Как сделать пистолет для порошковой краски:

Возьмите обычную пластиковую 1,5-литровую бутылку. Главное, чтобы она была сухая и чистая.
Заполните ее на 1/3 порошковой краской, закрутите металлической пробкой.
Проделайте в пробке маленькие отверстия. Чем больше отверстий, тем качественнее будет нанесение. Зачистите пробку снаружи от заусениц, оставшихся после прокалывания.
Подключите к пробке плюсовой провод от источника высоковольтного напряжения.

Для этой цели нужен преобразователь, который сможет выдать 25 000 вольт постоянного тока. Такие используются в электрошокерах, зажигалках для газовых плит, котлах и колонках. Они могут работать от батареек или аккумуляторов, преобразовывая 3-6 вольт в нужные 25 кВ.

После всех манипуляций получается вполне приличный пистолет.

Мелочи, без которых не обойтись

Перед началом окраски нужно тщательно позаботиться о том, чтобы все операции проходили при идеальных условиях:

Необходимо отличное освещение. Используйте лампы дневного света. К обычной лампе порошковая краска отлично прилипает.
Нужна хорошая вентиляция с двумя моторами (на вход и выход). Дополнительно придется надеть марлевую повязку, а лучше профессиональный респиратор.
Придется изобрести способ сбора остатков порошковой краски. На начальных этапах используйте старый мощный пылесос.

Когда все тщательно подготовлено, можно приступать к покраске своими руками нужных деталей.

Подготовка поверхности перед порошковой покраской

Чтобы покраска изделий порошковой краской получилась качественной, без дефектов, надо правильно подготовить поверхность.

Начинать следует с очистки. Любые дефекты: пятна масел и жира, ржавчину, окалины, шлаки или другое надо убрать. Сделать это можно механически или специальными средствами, предназначенными для каждого конкретного случая. Затем материал надо обезжирить. Также может понадобится фосфатирование или хроматирование металла.

Далее поверхность грунтуют. Это необходимо чтобы получить лучшую адгезию (сцепку) краски с поверхностью металла.

Если маляр порошковой покраски не уделит очистке изделия должного внимания, краска будет плохо ложится, вы получите дефекты на финишном покрытии. А если неравномерно обезжирить его, то толщина покрытия будет снижаться на масляных пятнах и увеличиваться на их границах.

После подготовки можно наносить краску. Делают это специальным пистолетом-распылителем, который в процессе распыления совершает электростатический заряд порошковой смеси.

Выбор пистолета для порошковой окраски
