Как выбрать пистолет для вязки арматурных прутьев?

Положительные и отрицательные стороны вязальных пистолетов

Достоинствами этого профессионального инструмента являются:

  • надёжность вязки;
  • равномерность усилия при стягивании проволоки;
  • повышение производительности труда, благодаря чему удаётся с минимальным штатом выполнять строительные и ремонтные работы;
  • возможность регулировки усилия при затягивании проволоки;
  • способен работать в широком диапазоне рабочих температур — от -25 до +45°C;
  • высокая скорость вязки узла (до 2 секунд);
  • оснащается АКБ большой ёмкости, что позволяет длительно им работать;
  • возможность вязки проволоки в несколько витков;
  • позволяет сделать работу более безопасной.

Недостатки:

  • дорого стоит;
  • требуется использовать для работы рекомендованную производителем проволоку;
  • неудобство работы на высоте ниже 40 сантиметров от остова;
  • необходимость подзарядки аккумулятора. Он рассчитан на 6-10 часов непрерывной работы, после чего его требуется заряжать. Это нужно учитывать при работе в несколько смен.
  • необходимость специальной подготовки работников.

Ознакомиться с тем, как работают пистолеты для вязки арматуры, можно с помощью следующего видео:

Вязка арматурных конструкций при помощи проволоки

Для вязки арматуры наиболее часто используется отожженная проволока из низкоуглеродистой стали, обладающая повышенной гибкостью. Довольно часто в торговых точках реализуется проволока с довольно низкой гибкостью, из-за чего вязка арматуры будет затруднительна. Но не стоит спешить возвращать такое изделие обратно в магазин. Достаточно будет отжечь ее на костре около получаса, и она приобретет все требующиеся качественные показатели.

Для фундамента вязку арматурного каркаса осуществляют с помощью проволоки диаметром от 1,2 мм до 1,4 мм. Данное обстоятельство связано с тем, что проволока толщиной менее 1,2 мм может оказаться довольно слабой на разрыв при механическом воздействии, а если взять проволоку толще 1,4 мм, то вязка арматуры может оказаться весьма проблематичным занятием из-за низкой гибкости.

Вязка конструкций при помощи пластиковых хомутов

Такие изделия для вязки арматуры как пластиковые хомуты появились сравнительно недавно, но за короткое время успели зарекомендовать себя с лучшей стороны. Главным их достоинством является то, что процесс вязки проходит намного быстрее, чем при традиционном способе (вязка арматуры при помощи проволоки). Стоит отметить, что в настоящее время нет достоверной информации о том, как будет вести себя арматура фундамента связанная пластиковыми хомутами по истечению определенного периода времени, но пока результаты обнадеживающие.

Как вязать арматуру – традиционные методы вязки

Вязку арматуры можно выполнять, используя как ручной инструмент, так и специальные полуавтоматические приспособления, использование которых значительно ускоряет сам процесс и облегчает работу. Для ручной вязки потребуются следующие инструменты и приспособления: кусачки, покупной или самодельный вязальный крючок. При полуавтоматическом методе вязки используются специальный автоматический вязальный пистолет или электрическая дрель (шуруповерт) со специальной крючкообразной насадкой.

Вязка арматуры при помощи ручного крючка

Существует несколько методик вязки арматуры с помощью ручного крючка. Рассмотрим наиболее распространенный метод использование, которого дает весьма хорошие показатели.

Вязка данным методом осуществляется по следующей технологии:

  • Для каждой точки крепления отрезается проволока длиной около 20 сантиметров.
  • Проволока перегибается посередине.
  • Подготовленную проволоку размещают в месте соединения арматурных прутьев.
  • Крючок продевается в петлю образовавшуюся между двумя половинками отрезка проволоки.
  • В петлю втягиваются противоположенные концы.
  • Крючок проворачивается до получения надежного соединения. При затягивании следует следить за степенью затяжки, чтобы не произошел разрыв проволоки.

Для облегчения работы может применяться специальное реверсивное устройство облегчающее затяжку проволоки.

Вязка с помощью электрической дрели

В этом случае в патрон дрели зажимается специальный крючок, который можно изготовить самостоятельно, например из гвоздя. Сам процесс вязки осуществляется аналогично ручной вязке, только в этом случае не приходится прилагать дополнительных усилий, так как затяжка производится с помощью запуска электродрели. Использование электродрели позволяет улучшить качество выполняемых работ, и при этом себестоимость вязки арматуры увеличивается несущественно.

Преимущества использования автоматического пистолета

Автоматический вязальный пистолет представляет собой устройство, производящее вязку арматуры без дополнительного участия человека. Достаточно только поднести его к месту обвязки и нажать на рычаг устройства. Благодаря применению автоматического вязального пистолета улучшается качество, и увеличивается скорость проводимых работ. Такой метод имеет ряд неоспоримых преимуществ:

  • Высокая степень качества вязки.
  • Отпадает необходимость предварительной нарезки проволоки.
  • Отсутствуют отходы проволоки, а значит, экономится материал.
  • Значительно возрастает скорость вязки арматуры.
  • Работы может выполнять один оператор.
  • Затяжка узлов регулируется в зависимости от технологических требований.
  • Устройство с аккумулятором позволяет работать в автономном режиме.
  • При использовании специального удлинителя можно производить работы, стоя в полный рост.

Несмотря на все свои положительные качества, автоматический вязальный пистолет имеет, и некоторые недостатки среди которых можно выделить: высокая стоимость устройства и специальной проволоки; необходимы определенные знания для использования данного оборудования; в некоторых труднодоступных местах использование пистолета невозможно.

Проволока для вязки

Для соединения прутков при малоэтажном строительстве используют отожженную низкоуглеродную стальную проволоку.  Ее еще называют «вязальной» проволокой. Ее качество и параметры регламентируются: все характеристики должны соответствовать  ГОСТ 3282-74.

Обычная отоженная проволока имеет темный цвет. Есть еще светлая — она оцинкованная. Защитное покрытие намного повышает стойкость к коррозии, не влияя на гибкость и упругость. Стоит она больше, но надежность вязки, вместе с качеством арматуры и бетона, определяет надежность всего фундамента. Так что это тот случай, когда нужно брать лучшее.

Проволока для вязки арматуры может продаваться в бухтах или уже нарезанной

Выпускается еще неотоженная проволока. Она стоит меньше, но ее пластичность и прочность ниже, она рвется чаще. Так что лучше брать все-таки прошедшую термическую обработку.

На одно соединение требуется от 25 до 50 см проволоки. Отрезав кусок заданной длины, его складывают вдвое, и в таком виде используют. Чем больше диаметр прутка, тем длиннее нужен отрезок проволоки для вязки. Для  арматуры 10 мм — это 25 см, для  12 мм достаточно 30 см, для 14 мм требуется уже 35-40 мм.

Длиннее нужны отрезки в тех местах, где приходится соединять три прутка. И таких мест немало. Тут потребуются отрезки по 50 см.

Продают проволоку в бухтах, или уже нарезанную, на куски определенной длины. Упаковки нарезанной могут быть разной массы — от 0,5 кг до 10 кг и больше.

Как выбрать хороший инструмент?

Вначале необходимо определиться, какого типа устройство требуется – механическое или аккумуляторное. Если работы будут вестись исключительно бытовые, то пользователи советуют приобрести механический пистолет, поскольку аккумуляторный выйдет много дороже.

Далее – выбираем, у какого же производителя лучше всего приобрести инструмент. Строители нахваливают японцев, однако цену, которую они запрашивают за свою продукцию, позволить себе сможет не каждый. Чуть менее эффективным считается немецкое и корейское оборудование, они стоят немного дешевле. Отечественный производитель так же выпускает вязальные пистолеты по вполне себе доступной цене.

По характеристикам инструмент можно раскидать на три типа:

  1. Универсальный – работают с арматурой от 4 до 68 мм, проволока требуется диаметром в 1,5 мм;
  2. Пистолеты вяжущие арматуру от 4 до 40 мм. Работают с проволокой диаметром 0,8 мм и вяжут в три витка;
  3. Наконец, те, что работают с стержнями арматуры от 4 до 28 мм, используют ту же проволоку в 0,8 мм и делают 2-3 витка.

Для разных типов и цена будет соответствующая. За первый запросят намного больше, чем за третий. Но подходить к выбору нужно, исходя из требуемого объема работ.

Не покупайте для оборудования «не родную» комплектацию. Если у вас немецкий пистолет, закупайте только немецкое. Вручную наматывать проволоку на катушку тоже не стоит – так оборудование прослужит гораздо меньше, чем могло бы.

Положительные и отрицательные стороны вязальных пистолетов

Положительные стороны вязального пистолета:

  • надежность вязки и однородность усилия при стягивании проволоки;
  • значительное повышение скорости производства;
  • позволяет выполнить определенный вид работ меньшим количеством работников;
  • регулируемые усилия по затяжке проволоки;
  • широкий диапазоне рабочих температур от – 25 до + 45 градусов;
  • малый временной цикл создания узла обвязки (до полутора сек.);
  • удобство при производстве работ;
  • высокая электрическая ёмкость АКБ;
  • обеспечивает обвязку прутьев в три слоя;
  • технически безопасен.

Отрицательные стороны:

  • высокий ценовой диапазон стоимости;
  • применение оригинальной проволоки;
  • неудобство применения на высоте ниже, чем сорок сантиметров от остова.

Специфика работы


Внешне из себя инструмент представляет достаточно компактное устройство, которое весит немного более 4 кг.Основными составными частями пистолета являются:

  • Корпус с механизмом.
  • Отрезной механизм.
  • Рукоятка с пусковой кнопкой.
  • Механизм подачи проволоки.
  • Рабочая часть.
  • Устройство электропривода
  • Катушечный держатель.
  • Кассета с проволокой.

Мнение эксперта

Торсунов Павел Максимович

Специфика работы вязального устройства достаточно проста — с катушки подается проволока, на пересечении арматурных прутов формируется петля, стягивается, а затем проволока автоматически отрезается.

Почему стоит остановить выбор на вязке?

В строительстве железобетонных конструкций применяются несколько способов соединения арматурных прутьев: дуговая или точечная сварка, соединение хомутами, фиксация пластиковыми стяжками и проволока для вязания.

Почему же стоит остановить свой выбор именно на последнем варианте? Чтобы ответить на этот вопрос, рассмотрим все способы подробнее.

Сварка. Точечная сварка применима для арматуры не более 24 мм диаметром. В остальных случаях может быть использована только дуговая сварка. Процесс такой фиксации арматуры не занимает очень много времени и не является особо затратным и трудоемким. Однако имеет ряд недостатков. Во-первых, металл деформируется и меняет свои свойства в процессе нагревании – остывания, что в дальнейшем негативно повлияет на целостность конструкции. Во-вторых, сварочное вязание делает конструкцию слишком жесткой, что осложняет усадку конструкции. В третьих, сварные швы подвержены коррозии, что приведет к значительному сокращению срока службы конструкции и может стать причиной ее разрушения.
Фиксация пластиковыми стяжками. Этот процесс довольно простой и увлекательный. Он так же может обеспечить достаточную прочность конструкции. Однако не может обеспечить достаточной прочности «голого» арматурного каркаса. Такой способ не дает возможности рабочим свободно передвигаться по арматуре, так как стяжки могут лопнуть под человеческим весом

Да и работать вибраторами для усадки бетона придется предельно осторожно.
Соединительные хомуты вообще не используются в случае с железной арматурой.
Проволока для вязания. Такое решение является наиболее оптимальным, поскольку способно обеспечить долговечность конструкции

Проволока может пружинить и играть, не влияя негативно на целостность всей конструкции. Однако у этого способа есть один недостаток: это очень трудоемкий процесс, требующий много времени и сил. А если вы не профессионал, вряд ли вам удастся совладать с этим методом вообще. Можно использовать простейший инструмент для вязки арматуры – крючок, но и он потребует немало навыков, времени и сил.

Связка арматуры проволокой позволяет каркасу пружинить и расширяться

Но как же быть, если хочется сделать качественно, но быстро? В этом случае следует использовать вязальный аккумуляторный или механический пистолет. к меню

Технология использования, характеристики, преимущества и недостатки

Использование пистолета для вязки арматуры значительно ускоряет процесс работы. Данное устройство, которое можно купить или взять в аренду, выполняет работу со скоростью шести профессионалов ручной вязки. Однако работа с ним требует определенных знаний и навыков. к меню

Как это работает?

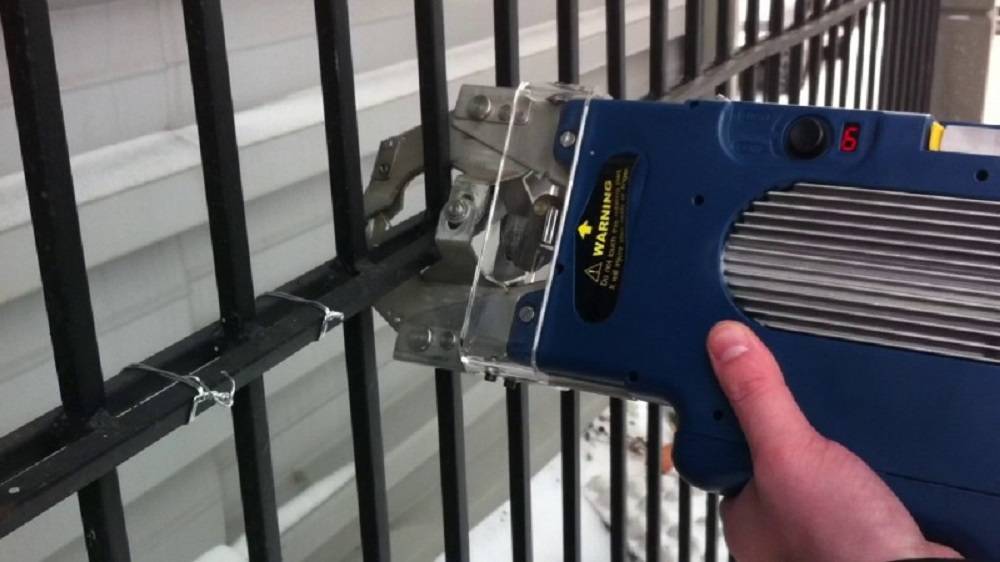

Пистолет для вязки арматуры, который можно взять в аренду или купить, предназначен для связывания арматурных прутьев проволокой. Его можно использовать как в бытовых целях, так и для работы на стратегических монолитных объектах.

Каждое устройство данного типа имеет свои технические характеристики. Поэтому, прежде чем приступить к работе, нужно внимательно изучить инструкцию.

Для связывания арматуры нужно плотно поднести вязальное устройство к точке соединения и нажать на кнопку или рычаг (в зависимости от типа оборудования). После этого пистолет молниеносно сделает проволочный узел с нужной затяжкой и самостоятельно обрежет проволоку.

На весь процесс у устройства уходит от 0,8 секунд, как у японских «Rb» max, корейских «Binder», или Российских «Интерскол» МВ-40. Пистолет для вязки арматуры «Wacker» (Германия) или Китайский dz-04-a01 механические модели затрачивают на один узел 1,6 секунды.

В случае вязки арматуры перекрытия, к пистолету подсоединяется удлиняющая насадка, что позволяет работать не нагибаясь. к меню

Принцип работы пистолета для вязки арматуры (видео)

https://youtube.com/watch?v=W2GZ602E8mw

к меню

Это интересно: Особенности сортамента арматуры и площади ее сечения по ГОСТ

Особенности технологии вязания крючком

Вязание арматуры – довольно простая технология. Она предполагает много способов вязки:

  • угловые;
  • двухрядные;
  • двойные;
  • крестовые;
  • мертвые узлы.

Приемы вязки арматуры

Основные способы крепления следующие:

  • Образование одной петли внахлест с соблюдением длины наложения прутьев.
  • Формирование двух петель для крепления встык.

Для каждого вида металлообработки используется определенная марка монтажных стержней. Наиболее простой и часто используемый – первый метод. Действия выполняют в таком порядке:

Схема вязки арматуры крючком

Арматурную проволоку предварительно нарезают на куски – длиной до 30 см.
В работе нужно использовать гибкий, эластичный материал, который не рвется. Такими свойствами обладает обожженный профиль диаметром 1 мм.
Заготовку складывают вдвое и оборачивают вокруг прутьев арматуры.
В петлю продевают крючок.
Инструментом захватывают концы проволочных стержней.
Совершают вращательные движения для надежного крепления проволоки

Получается 2–3 оборота.
Осторожно дотягивают узел, чтобы не разорвать.
Вязальный крючок вытягивают.
Главное – не делать длинные скрутки.

Проверяют прочность соединения. Для этого не нужно трогать проволоку. Достаточно пошевелить арматурные прутья. Они должны крепко держаться относительно друг друга.

Вязание арматуры вторым способом выполняют таким образом:

  • Отрезок армостержня сгибают пополам.
  • Отступают треть расстояния от петли, повторно сгибают.
  • Охватывают стык. Петля находится с одной стороны, свободные концы – с другой.
  • Крючок вставляют в петлю, зацепляют наконечники, натягивают.
  • Элементы закручивают вместе с петлей несколькими оборотами.

Вязание арматуры требует соблюдения определенных правил в соответствии с нормами СНиП.

Особенности конструкции

По своему устройству все вязальные пистолеты делятся на две большие группы:

  1. Механические
  2. Электрические

Из числа механических наиболее популярным является устройство фирмы Wacker выпускаемое под маркировкой DF-16. Он отличается сравнимым с электрическими моделями быстродействием и мобильностью. Имеет расширяющие его применение насадки (для вязки горизонтальных поверхностей). DF-16 имеет только два недостатка:

  •  размеры (он длиннее электрического почти втрое),
  •  сложность заправки особыми металлическими скобками.

https://youtube.com/watch?v=_gI0UiAVPc4

Все электрические модели различаются по способу вязки:

Путем многократного оборачивания проволоки вокруг арматуры

Загиб проволоки С-образно с последующим скручиванием ее концов

В обоих видах конструкции используется электродвигатель работающий от аккумулятора. Он протягивает проволоку из барабана (катушки) по направляющим выступам и формирует связку. После этого проволока отрезается специальным ножом и скручивается с предустановленной силой.

Все описанные действия занимают от 1 до 2 секунд.

Источники питания и проволочные катушки быстросменные. Их замена занимает не более 30 секунд. Одна катушка проволоки позволяет сформировать не менее 200 узлов на арматуре. Заряда одного аккумулятора хватит на формирование 3 000 узлов.

Автоматический

Автоматические пистолеты для вязки арматуры имеют множество электронных узлов для подачи проволоки. Питание осуществляется с помощью портативного аккумулятора, который крепится на рукоять. Полностью заряженного аккумулятора хватает на 6-10 часов непрерывной работы. Срок годности литий-ионного аккумулятора обычно составляет 2-3 года, хотя сегодня на рынке большое распространение получили алюминиевые аккумуляторы с более высоким сроком годности (от 5 до 10 лет). Многие «автоматы» оснащаются не одной, а двумя кнопками:

  • Первая кнопка располагается на верхней стороне корпуса, а нужна она для активации электрического питания.
  • Вторая кнопка располагается на передней части ручки, а используется она для контроля подачи проволоки.
  • Формат использования кнопок следующий: чтобы включить прибор, рабочий активирует кнопку электрического питания, а непосредственно для контроля проволоки используется кнопка на ручке.

Преимущества, недостатки

Перечислим сперва преимущества автоматического пистолета:

  • Высокая скорость подачи проволоки. Для вязки одного узла средних размеров требуется от 0,5 до 1 секунды. Благодаря этому монтаж арматуры осуществляется быстро, что позволяет сэкономить много времени на заливку бетона.
  • Большая точность вязки. С помощью прибора можно создать качественный тугой узел, который надежно будет фиксировать арматурные прутки на участке. С помощью переключателя можно вручную контролировать технологические особенности (формат подачи проволоки, качество фиксации проволоки и так далее).

Но не будем забывать о недостатках:

  • Более высокий вес. Аккумулятор и электронный узлы «добавляют» 0,5-1,2 кг дополнительного веса. Из-за этого страдает качество управления.
  • Необходимость подзарядки. Аккумулятор рассчитан на 6-10 часов непрерывной работы — после этого необходимо выполнить подзарядку. Особенно этот фактор критичен в случае непрерывной работы в несколько смен, когда рабочим устройство нужно в течение длительного периода.
  • Чувствительность к условиям окружающей среды. Электрические узлы могут выйти из строя или проржаветь при длительном контакте с водой. Поэтому пользоваться автоматическим пистолетом во время дождя не слишком удобно.

Правила эксплуатации и хранения

Применять автоматический пистолет для вязки арматуры рекомендуется следующим образом:

  1. Зарядите электрический аккумулятор, выполните монтаж детали на рукоять. Выполните пробный запуск устройства, чтобы убедиться в его работоспособности.
  2. Выполните разметку, подготовьте арматуру, выполните монтаж согласно плану. Убедитесь, что прутья прилегают к земле, при необходимости измените расположение.
  3. Поднесите вязальный пистолет, активируйте электрическое питание с помощью соответствующей кнопки на верхней стороне.
  4. Нажмите на кнопку подачи проволоки, дождитесь, пока проволока обмотает арматуру несколько раз. После этого устройство автоматически выполнит затяжку проволоки. В конце прибор самостоятельно обрежет проволоку.
  5. С помощью инструкции, представленной в предыдущем пункте, создайте узлы на всех необходимых участках арматуры. В конце выполните контрольные работы, выполните заливку бетона.

Аккумулятор является съемным. Многие производители рекомендуется после проведения вязальных работ выполнить демонтаж аккумулятора (то есть его нужно хранить отдельно от прибора). Производители утверждают, что это позволяет увеличить срок годности аккумулятора. Впрочем, многие строители утверждают, что демонтаж аккумулятора слабо влияет на его срок годности, поэтому на практике это совет часто игнорируется.

Сам вязальный пистолет для арматуры рекомендуется хранить в сухом проветриваемом помещении вдали от жидкостей (под запрет попадают не только химически активные вещества, но и вода). В случае транспортировки рекомендуется упаковать прибор в картонную упаковку. На рабочей площадке рекомендуется минимизировать контакт с пылью (хотя пластиковый корпус защищает устройство достаточно хорошо).

Виды

В зависимости от условий работы, используют устройство двух типов:

Аккумуляторный пистолет для вязки

Основное его преимущество в том, что он может обеспечить беспрерывный рабочий процесс на тех участках, что лишены подачи электроэнергии. Такое устройство имеет особо мощный аккумулятор, а протяженности проволоки хватит на работу в целую смену.

Механический пистолет для вязки

Обычно выпускается со сменной проволочной кассетой в комплекте. Характеристики такого устройства напрямую зависят от того, какой оно марки и каков размер арматурных стержней. С таким пистолетом работать над каркасом можно будет только после специальной подготовки.

Технологии вязки арматуры

Для того чтобы знать, как связать арматуру для фундамента ленточного типа тем или иным способом, нужно точно знать технические характеристики дома, его назначение и размеры, а также какие типы вязки применяются для соответствующего основания. Существует несколько видов монтажа армопояса:

  • Ручная вязка. Процесс начинается с отматывания проволоки и сгиба ее пополам. Далее подготовленный кусок проволоки наматывается на палец, приблизительно на одну треть петли. Далее в нее нужно вставить крючок после того, как на каркас наложен арматурный прут. При вращении крючка захватывается обвязывающая проволока с обратной стороны и подтягивается на себя. После всех манипуляций крючок нужно извлечь из петли, а свободные концы подрезать, если они слишком длинные. Обычно для большей надежности скручивание повторяют на одном и том же месте около 5 раз, в противном случае связка может разойтись.
  • Короткое скручивание. Проволока также сгибается пополам, концы при этом прижимаются к каркасу. После этого вставляется крючок и делается вращение, оставшиеся концы подрезать. Скрутки должны получиться наиболее короткими. В процессе скручивания нужно сделать 4 оборота, чтобы это получилось, необходимо загибать проволоку.
  • Подхват снизу. Процесс этого варианта очень простой: проволока, как и раньше, сгибается в 2 раза, крючок заводится снизу и захватывает петлю. Остатки проволоки формируются в виде петли и скручиваются. Таким образом, без особого труда получается качественный арматурный каркас с приложением минимума усилий.
  • Одной рукой. Этот вариант является самым простым для обвязки арматуры, который можно выполнить своими руками. Готовится петля, также, как в предыдущих случаях. В нее продевается крючок и захватывается второй конец проволоки. Параллельно этому действию должен выполняться прогиб, который поможет подхватить проволоку. Конец проволоки тянется на себя и скручивается примерно два-три раза. Таким образом, получается, что все действия выполняются только одной рукой. С помощью этого варианта можно в кратчайшие сроки изготовить армирующую ленту.

Помимо представленных разновидностей вязки арматуры, есть еще два, которые хорошо подходят для вязки арматуры для ленточного фундамента:

  • Плоский – представляет собой фиксацию арматурных прутьев в одной плоскости, которая горизонтальна.
  • Пространственный – применяется именно для обвязки армопояса для ленточного фундамента. В результате появляется пространственная сетка, которая может выдержать значительные нагрузки.

Пистолет вязальный – устройство и принцип действия

Вязальный инструмент промышленного изготовления представляет собой мобильное устройство массой до 4,5 кг. Он состоит из следующих основных частей:

  • корпуса с механизмами;
  • устройства электропривода;
  • рукоятки с пусковой кнопкой;
  • рабочей головки;
  • отрезного автомата;
  • механизма подачи проволоки;
  • бобины с проволокой;
  • катушечного держателя.


Высокая скорость работ, осуществляемых при использовании пистолета, позволяет уменьшить штат работников и ускорить заливку монолитных конструкций В строительном инструменте, фиксирующем арматурные прутки, электрическая энергия от бытовой сети или аккумулятора преобразуется в механическую энергию.

В результате происходит поворот рабочего органа, и выполняются следующие операции:

  1. Подается с барабана проволока для вязки арматуры.
  2. Формируется проволочная петля на участке пересечении прутков.
  3. Осуществляется контролируемая затяжка.
  4. Происходит автоматическая отрезка проволоки.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
