Применение пластиковой опалубки в строительстве

Самостоятельное изготовление опалубки как наиболее универсальный вариант

Отличной альтернативой покупной или арендованной будет изготовленная своими руками опалубка для колонн. В качестве сырья для такой опалубки, как правило, идет древесина.

Древесина достаточно дешева и проста в обработке. Податливость материала обеспечивает надежное крепление частей опалубки при помощи металлических элементов, вместе с тем, древесина обладает достаточной жесткостью для того, чтобы сопротивляться давлению бетона при заливке. По этим причинам подавляющее большинство опалубок самостоятельного производства изготавливаются из древесины хотя автору данной статьи неоднократно приходилось видеть и даже работать с самодельными металлическими опалубками – как правило, это вариант для шабашников, которым пока не по карману покупка или аренда опалубки заводского изготовления, но которые уже занимаются отливкой колонн.

Главное преимущество собственного изготовления опалубки то, что результатом служит универсальная опалубка для колонн – каждый раз набор изготавливается под четко очерченную задачу. Если сегодня в соответствии с планом строительства изготавливается опалубка для колонн 400х400 своими руками, а завтра в силу каких-либо причин параметры требуемых колонн изменились, то подгонка под новые условия самодельной опалубки произойдет легко и быстро, в то время как с фабричными вариантами потребуется либо замена опалубки, либо изначально значительно большие затраты.

Виды пластиковой опалубки

Пластиковые опалубочные комплекты классифицируют по разным признакам. По области применения выделяют следующие разновидности:

• Универсальные мелкощитовые комплекты. Применяют эту пластиковую опалубку для фундамента, стен, а также горизонтальных элементов – балок, перемычек.
• Для колонн. Можно приобрести комплекты для создания колонн разной формы – квадратной, прямоугольной, овальной, круглой.

• Для перекрытий. Это модульные конструкции для отлития межэтажных перекрытий и других горизонтально ориентированных конструкций;
• Радиусная. Такие комплекты включают в состав гибкие формы, благодаря которым можно отливать объекты с криволинейной поверхностью.

Статья по теме: Фундамент своими руками для дома

Кроме того, выделяют съемный или многоразовый вариант опалубки, а также несъемные формы.

Съемная

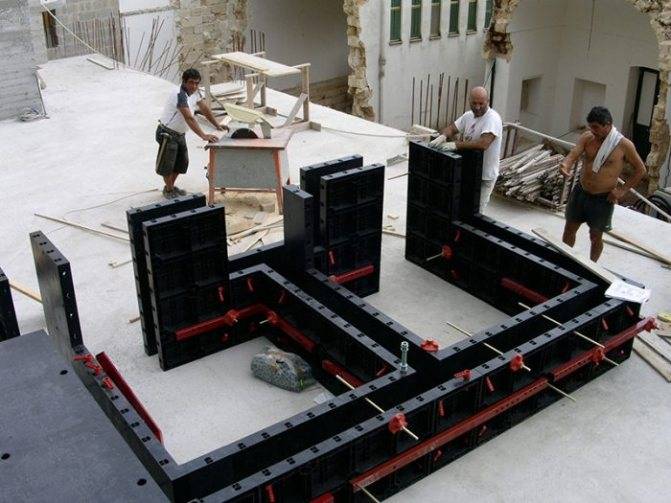

Универсальным решением является применение мелкощитовой пластиковой опалубки для стен. Её использование позволяет отливать не только стены, но и другие конструкции – фундамент, колонны. В состав комплекта съемной пластиковой опалубки входят:

• щиты линейные – для сборки на прямолинейных участках;
• угловые элементы используют для отливки внутренних и внешних углов;

• элементы колонн – прямоугольной или квадратной формы;
• элементы круглых колонн.

Для сборки применяются специальные замки. Применяют съемную опалубку из пластика в самых разных областях строительства.

Несъемная

Опалубочные системы несъемного типа из пластика – это формы, которые после застывания бетонного раствора, станут неотъемлемой частью монолитной конструкции. Для изготовления несъемных форм, чаще всего, применяется пенополистирол.

Это относительно недорогой и имеющий минимальный вес материал, поэтому при разгрузке и сборке не возникает проблем. Кроме того, материал отличается теплоизоляционными свойствами, это позволяет сэкономить на дополнительном утеплении конструкций.

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

Что такое пластиковая опалубка

Модульная опалубка геопласт представляет собой универсальный комплект, включающий следующие элементы:

пластиковые щиты, формирующие прямолинейные зоны щитового каркаса;

Пластиковая опалубка – новейший уникальный и универсальный вид опалубки для монолитного строительства

• внешние угловые элементы, соединяющие панели с наружной стороны;
• фиксаторы внутренних угловых стыков, обеспечивающие жесткость внутренних углов;
• панели, позволяющие формировать опоры квадратного и прямоугольного сечения;
• сборные элементы колонн, отличающиеся сечением круглой конфигурации;
• фиксирующие рукоятки, обеспечивающие неподвижность сборных щитов;
• резьбовые полимерные гайки, предназначенные для крепления стержневых шпилек;
• специальные заглушки, герметизирующие каркасную конструкцию;
• упоры и шарнирные стабилизаторы, необходимые при сборке опалубки.

Повышенные эксплуатационные характеристики пластиковой опалубки позволяют ей постепенно вытеснять традиционные щитовые конструкции, основой которых являются следующие материалы:

• древесина;
• металл;
• пластиковая фанера;
• бетон.

С ее помощью можно создавать садовые дорожки, фонтаны, мосты самых неожиданных форм и изгибов – она абсолютно универсальная

Достоинства полипропиленовой опалубки, выгодно отличающие ее от аналогов, изготовленных из других материалов:

• Легкость сборки. Применение унифицированных элементов весом до 10 кг, позволяет самостоятельно, без применения бригад монтажников, осуществлять установку путем поворота фиксирующей рукоятки.
• Многоразовое использование. Модульная конструкция выдерживает свыше двух сотен циклов бетонирования с последующим демонтажем и сборкой.
• Приемлемая цена. Доступная стоимость комплекта опалубки из пластика позволяет использовать ее практически всем заказчикам.
• Герметичность участков стыковки. Сохранение влаги в бетонном растворе повышает прочность монолита, обеспечивает нормальное протекание процесса гидратации цемента.
• Удобство эксплуатации. К поверхности полипропиленовых щитов не прилипает бетон, что позволяет легко разбирать конструкцию, мыть панели с помощью воды без применения химических средств.
• Универсальность. Пластиковый каркас обеспечивает возможность реализации различных дизайнерских решений и бетонирования горизонтально расположенных и вертикальных конструкций с закладными элементами.
• Экономность применения. В процессе подготовки опалубки к использованию необходим незначительный объем смазочного состава для обработки панелей, не требуется грузоподъемное оборудование.
• Идеальная геометрия. Щитовые панели не нуждаются в подгонке, что позволяет без резки моделировать конструктивные элементы нестандартной конфигурации, отличающиеся плоскостностью.
• Повышенная стойкость к воздействию ультрафиолетовых лучей, увеличенной влажности, перепадам температуры. Полипропилен не впитывает воду, сохраняет физико-механические свойства при температурных колебаниях.

Наиболее широко на строительном рынке используются пластиковая опалубка, монтируемая из мелких щитов

• Возможность монтажа в условиях ограниченной площади. Небольшие габариты модулей позволяют вручную устанавливать их в стесненных условиях.
• Устойчивость к коррозии. Щиты изготовлены из устойчивого к коррозионным процессам неметаллического материала, имеющего длительный ресурс эксплуатации.
• Усиленная конструкция. Специальные ребра повышают жесткость модулей, способных воспринимать повышенные нагрузки.
• Отсутствие специальных требований к хранению. Полипропиленовые элементы неприхотливы к условиям хранения, устойчивы к влаге. Это позволяет осуществлять хранение в любых помещениях.

К недостаткам полимерной опалубки относятся:

• необходимость предварительного нагрева панелей при отрицательной температуре;
• пониженные, по сравнению с металлическими щитами, прочностные характеристики.

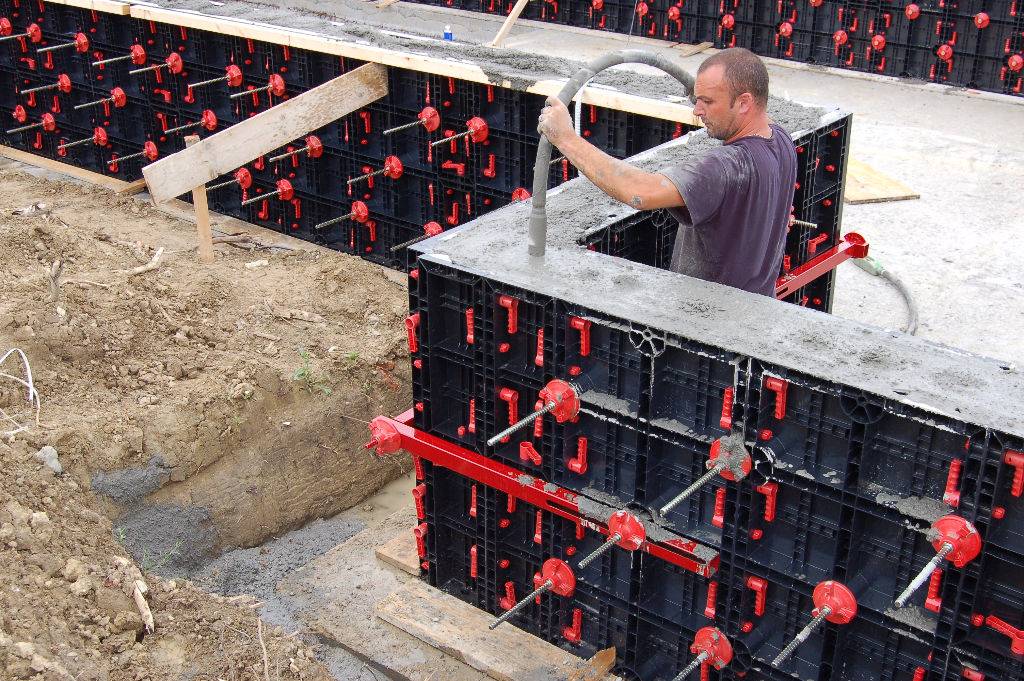

Заливка бетона производится в предварительно собранный и зафиксированный модульный каркас. Приобретение бетоном эксплуатационной прочности происходит в течение четырех недель.

Виды круглой опалубки

Строительство круглой опалубки своими руками — это не самая простая задача. Поэтому неопытным строителям лучше воспользоваться готовыми образцами. Современные производители изготавливают съемную и несъемную опалубку круглой формы из разных материалов:

• пластика;
• картона;
• досок;
• фанеры;
• пенополистирола.

Рассмотрим особенности каждой разновидности подробнее.

Пластиковая

На строительном рынке пластиковая несъемная опалубка представлена в большом ассортименте. Преимущество этого вариантов в том, что пластик чрезвычайно устойчив к действию агрессивных сред, поэтому опалубку можно оставлять в почве на длительный срок. Таким образом, пластиковая несъемная опалубка – отличный выбор для создания округлого фундамента.

Из листов эластичного пластика можно самостоятельно сделать опалубку для изготовления малых объектов. Для придания большей пластичности, пластик разогревают при помощи строительного фена. Однако такие самодельные конструкции не слишком прочные, поэтому они подходят только для небольших объектов.

Из картона

Практичное решение – использование одноразовой опалубки для круглых стен и колонн. Это легкие, но достаточно прочные конструкции. Их легко перевозить и монтировать. После того, как бетонный раствор, залитый в опалубку, застынет, опалубку снимают.

Чтобы снять её, необходимо потянуть за специально оставленный проволочный тросик. Этот тросик разрывает картонную опалубку и её легко будет удалить. Преимущество этого решения:

• невысокая стоимость;
• простой монтаж и не менее простой демонтаж;
• высокое качество поверхностей отлитых монолитных деталей;
• высокая прочность.

Из досок

Из досок может быть построена деревянная опалубка для колодца или для фундамента. Дощатая конструкция – это съемный вариант, после застывания бетона, формы разбирают.

Для сборки круглой конструкции используются струганные доски. Из них собирают формы, соединяя элементы по принципу бочки. Для большей прочности необходимо установить наружные подкосы из досок, которые одним концом упираются в стенку формы, а вторым – в землю.

Постройка из досок прочная, поэтому сборные конструкции из этого материала отлично подходят для заливки закруглённого фундамента. Недостатком варианта является сложность возведения. Не имея достаточного опыта, крайне сложно провести такие работы.

Из фанеры

Сделать круглые опалубочные формы из фанеры очень сложно. Этот материал недостаточно пластичен, чтобы его можно было изгибать, как пластик. По этой причине фанеру для сборки форм для круглых элементов здания лучше не использовать.

Из пенополистирола

Несъемные формы из пенополистирола – простой и практичный вариант. Для создания используют уже готовые изделия, которые нужно просто установить на место и закрепить. После этого можно приступать к заливке бетона. Кроме того, пенополистирол дополнительно выполняет функции утеплителя.

Разновидности несъемной опалубки

Существует несколько вариантов обустройства такой конструкции. Рассмотрим те, используются в строительстве фундаментальных оснований.

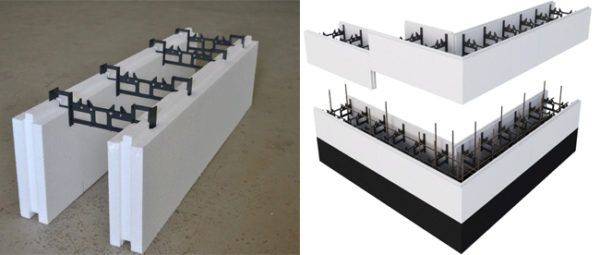

Пенополистирольная

Подобные конструкции могут монтироваться по двум системам. Самая популярная и относительная недорогая из них предполагает, что утеплитель располагается снаружи, то есть с двух сторон устанавливаются плиты, модули или пустотные блоки, между которыми заливается бетон. Пенополистирол в этом случае крепится при помощи стальных или пластиковых перемычек. Внутри плит устанавливается арматура и начинается поэтапное формирование стены фундамента. Как только бетон затвердеет (еще до полного набора прочности) можно приступать к облицовке.

Как правило, для такой схемы укладки используются блоки длиной 1000-1500 мм и шириной 200-300 мм. Подобный тип опалубки подойдет для возведения монолитных построек высотой до 5 этажей.

Также есть система, при которой утеплитель располагается внутри. В этом случае с двух сторон от пенополистирола толщиной до 250 мм укладывается армирующая сетка. После этого выполняется нанесение бетона методом торкретирования (набрызгивания под большим давлением). Подобный метод используется в том случае, если нужно сократить сроки строительных работ еще на 20-30%. Кроме этого, при такой схеме требуется намного меньше бетонной смеси. Для фундамента его понадобится почти на 45% меньше.

Полезно! Стоит отметить, что пенополистирол не является экологичным материалом, он может быть опасен в случае пожара. Кроме этого этот материал не выдерживает морозов, поэтому он подходит только для регионов с теплым климатом.

Однако удобнее и быстрее всего работать с готовыми пенополистирольными блоками. Они продаются разной формы и крепятся по пазо-гребневой схеме. По сути вы собираете конструктор «Лего». Так как сами блоки значительно больше и легче бетонных, то их укладка производится в несколько раз быстрее.

Из экструдированного пенополистрирола

Этот тип конструкции многие путают с обычной «пенопластовой». Но, стоит отметить, что экструдированный пенопласт отличается повышенной прочностью. Он намного хуже горит и вообще не реагирует на мороз, поэтому подходит для укладки в любом регионе.

Конструкция такой опалубки немного отличается от первого варианта. В этом случае используются металлические штыри регулируемого типа. Работать с ними сложнее, но готовое сооружение получается намного прочнее и точно отвечает требованиям проекта.

Стекломагнезитная

Речь идет о листах СМЛ, которые начали применять для несъемных опалубочных конструкций в середине 20-го столетия. Этот материал представляет собой смесь оксида, хлорида натрия, стекловолокна, опилок и частиц полипропилена. Это совершенно безопасный для человека состав природного происхождения.

Стекломагнезитные опалубки применяются для так называемых слабых фундаментов. Сами листы легкие, поэтому их часто применяют и для стен, чтобы не нагружать готовую постройку. Это многофункциональный, огнеупорный, влагостойкий, эластичный материал, который обладает высокими показателями теплоизоляции.

Арболитовая

Для такой конструкции используются полые деревобетонные блоки или панели. 90% от общего объема таких блоков составляет древесная щепа, поэтому материал можно по праву назвать самым недорогим и экологически чистым. Единственный недостаток заключается в довольно большой толщине получаемых стен.

По сравнению с бетонными блоками, которые сегодня практически не используются для таких опалубочных конструкций, арболит отличается меньшим весом (не требует использования строительной техники), проще режется. Также этот материал устойчив к возгоранию (выдерживает до 90 градусов жары) и не промерзает.

Металлическая

Это самый дорогой материал для изготовления несъемной опалубки, поэтому чаще всего его используют при возведении объектов промышленного назначения. Такие сооружения выполняются из стальных или алюминиевых листов толщиной 1-2 мм, которые крепятся на металлическом каркасе

При этом важно правильно рассчитать, сколько потребуется фиксаторов для того чтобы листы металла не прогнулись после заливки бетонной смеси

Каждый тип опалубки в большей или меньшей степени подходит для разных проектов.

Что такое инвентарная опалубка

Многоразовая заготовка, выполняется из различных материалов, придаёт железобетонным конструкциям определённые характеристики, такие как большая, чем у одноразовой, плотность готового бетонного изделия, стандартизированной формы. Из-за точности конструкции, производит более качественный конечный продукт, чем одноразовая. Позволяет создавать межэтажные перекрытия и стены для высотных зданий, на месте строительства. Исключает нарушения сроков работ, из-за повреждённых в пути или бракованных готовых плит, экономит денежные средства из-за отсутствия транспортировки.

Разделяется по степени оборачиваемости, сколько циклов при должном уходе она будет создавать качественные изделия.

Виды опалубки в зависимости от материала:

• деревянные, используются максимум 30 раз;
• металлические, в зависимости от класса опалубки используются до 250–400 раз;
• пластиковые, эффективны 20–30 циклов;
• фанерные, для перекрытий до 20 использований, для стен до 80.

Особенности выбора материала

Опалубка из ДСП получается прочной, но требует гидроизоляции

Так, например, опалубка из ДСП отличается достаточной прочностью, требует обязательного применения в ходе сооружения каркаса качественной гидроизоляции. В такой материал активно впитывается влага из заливаемого раствора, а потому на всей поверхности щитов крепится рубероид или полиэтиленовая пленка.

Недостатком признано то, что опалубка из ДСП обладает достаточно большим весом, что в значительной степени осложняет манипуляции по сборке и демонтажу.

Опалубка ТИСЭ

Опалубка ТИСЭ – это система, сделать которую можно своими руками без привлечения квалифицированных специалистов. Она широко используется для изготовления отдельных блоков, применяемых в строительстве. Технология самостоятельного строительства и экология не требует значительных материальных затрат, наличия на объекте электросети, использования тяжелой строительной техники.

ТИСЭ для фундамента и полов – это обязательное использование арматурных прутов и листов рубероида в качестве своеобразной гидроизоляционной рубашки, а если по технологии ТИСЭ своими руками изготавливают стеновые блоки, то необходимо применение опилкобетона, щебня, цементного раствора. Для приготовления опилкобетона любой марки в обязательном порядке понадобится определенное количество:

• песка;
• гашеной извести;
• цемента марки М500 или М400.

Как сделать опалубку для фундамента: пошаговая инструкция

Монтаж съемной конструкции чаще всего учитывает ее повторное использование. Если в этом нет необходимости, то тогда можно приобрести неразборную пенополистирольную форму. Самостоятельно выполнить эту работу довольно сложно. Для этого нужно составить грамотный проект и четко следовать инструкции по организации опалубки основания. Рассмотрим каждый этап работы более детально.

В первую очередь необходимо изготовить щиты, которые являются основными формирующими элементами. Для крепления используются гвозди. Высота щитов должна быть немного больше, чем аналогичный показатель основания (примерно на 10 см). Для того чтобы понять особенности сборки формирующей конструкции, рекомендуется изучить соответствующие фото и видео. Опалубка для фундамента своими руками укрепляется посредством деревянных кольев. Как уже говорилось выше, их шаг составляет примерно 70-100 см. Дистанция от фундамента до кольев приблизительно должна равняться 1метру.

Далее необходимо расположить щиты по краям канавы и связать их с кольями,применяя специальные перемычки. Затем ограждение выравнивается в вертикальной плоскости, для чего потребуется воспользоваться строительным уровнем. После этого производится фиксация конструкции к укосу.

На следующем этапе внутренняя полость опалубки застилается плотной полиэтиленовой пленкой. Края полотна фиксируются с помощью строительного степлера. Далее понадобится расположить в промежуточном пространстве армирующую решетку. При монтаже опалубки для ленточного фундамента своими руками может потребоваться добавление под арматуру деревянных опор, высота которых составляет 5 см.

После закладки армирующей решетки следует стянуть фанерные щиты с помощью проволоки. Стоит отметить, что если фундамент имеет закругленные зоны, то в таком случае потребуется согнуть фанеру, чтобы добиться нужной формы.

Установка съемной опалубки

Правильный монтаж съемной опалубочной конструкции – залог создания надежного прочного сооружения

Поэтому важно соблюдать определенную последовательность при проведении работ. Рассмотрим пример монтажа съемной опалубки для ленточного фундамента из плиты OSB

1. Деревянный брусок нарезают на куски, равные ширине фундамента. Чаще всего это 25 или 30 см. Количество брусков определяется из расчета 4 штуки на 1 метр фундамента.
2. Листы OSB ставят параллельно друг другу, вставляют между ними брусок, закрепляя его шурупами с двух сторон. Эта процедура необходима для повышения прочностных характеристик опалубочной конструкции. В результате образуется своеобразный блок.
3. Аналогичным образом устанавливают все листы, проверяя, чтобы зазор между блоками был минимальным. Между собой блоки скрепляют деревянными планками.
4. При установке блоков регулярно проверяют уровень. Для большей точности используют нитку, что позволяет избежать образования впадин и выступов.
5. С наружной стороны опалубки устанавливают опоры, которые не дадут рассыпаться конструкции. Для этого понадобятся бруски длиной 0,6 м;0,9 м и 1,2 м. Один край бруска должен иметь прямой спил, а другой спиливают под углом 450. Выдерживая расстояние около одного метра, выставляют бруски. При этом на одной линии располагают по три бруска: первый упирается в щиты на высоте 0,6 м, второй – 0,9 м, третий – 1,2 м. Прямой угол бруска направляют к земле, острый – к щиту. Крепление опоры выполняется с помощью шурупов.
6. Далее забивают вертикальные опоры, которые необходимы для поддержки конструкции. Эти элементы могут быть выполнены из любого материала, главное, чтобы их несущая способность была высокой. Опоры устанавливают вплотную к опалубке и забивают в землю на полметра. Такие действий помогают удержать нижнюю часть конструкции от расхождения при заливке бетонной массы.
7. Заливая бетонный раствор в опалубочную конструкцию, необходимо наблюдать за уровнем верхнего края фундамента. Для упрощения работы можно воспользоваться ниткой, которую натягивают на необходимой высоте по всему периметру будущего фундамента. Такие действия позволят залить ровное основание и предотвратят возникновение ненужных проблем при дальнейшем строительстве.
8. После затвердевания бетонной массы опалубочная конструкция демонтируется, очищается от остатков бетона и остается до следующего использования.

Монтажные работы

Прежде чем начать устанавливать опалубку, заботятся об очистке той территории, на которой будут устанавливаться блоки. То есть, после окончательного выравнивания поверхности, убирается накопившийся мусор, корни деревьев, также убирается влага. Затем пластиковые щиты очищают от грязи.

Чтобы правильно смонтировать конструкцию, необходимо действовать по принципу конструктора, — последовательно устанавливать каждую деталь в соответствии с рекомендациями инструкции. Далее оборудование закрепляется в основании.

После выполнения всех предыдущих этапов, начинается процесс заливания бетона в середину опалубки

При этом важно учитывать тот факт, что ни в коем случае нельзя лить раствор выше 1-го метра. В зависимости от толщины слоя давление на макет будет увеличиваться, и, соответственно, скорость высыхания будет уменьшаться

Всю работу от начала — установления конструкции и до конца — заливанию ее бетоном вполне может выполнить 1 строитель. После полного высыхания раствора пластиковую опалубку можно снимать. Время высыхания от 1-го до 7-ми дней. После того, как макет больше не нужен, его очищают от остатков бетона и снова складывают до следующего раза.

Роль стяжки для опалубки

Для создания прочной системы опалубки своими руками рекомендуется на этапе заливания бетона устанавливать стяжки. При укреплении каркаса пластиковой опалубки выполняется соединение противоположно расположенных щитов для снижения давления на стенки. Обеспечивать надежность призваны болты с диаметром 1,7 см, выполненные из металла. Предотвратить деформацию из-за высокого давления помогают шайбы.

Применяется стяжка в большинстве сооружений, особенно высотных. Разработано несколько видов стяжек:

• универсальная. Толщина составляет 10 см;
• с усиленным бетонным сердечником с толщиной 25 см;
• посредством 2 шпилек. В процессе использования обязательно проводится изоляция металла от раствора с помощью трубок из пластика;
• винтовая конструкция. Подразумевает использование 2 гаек, 2 шайб и винта 3-10 см в сечении.

Если толщина бетона меньше 25 см для усиления формы добавляют базальтовую арматуру. Допускается использование пластикового удлинителя.

Характерная универсальная конструкция позволяет легко монтировать, а затем снимать форму
