Плиты перекрытия из полистиролбетона: основные характеристики

Как выбрать полистиролбетонный блок?

Уникальные характеристики полистиролбетона позволяют применять его при возведении всех узлов и элементов зданий от фундамента до кровли, что особенно актуально для индивидуального строительства, ведь особенность жилищного рынка в Свердловской области – ярко выраженная потребность в загородных домах и коттеджах, в земельных участках под личное строительство.

Исключительные свойства полистиролбетона

В процессе выбора материалов для возведения стен собственного дома, коттеджа или дачи, каждый человек так или иначе вынужден сравнивать характеристики и свойства давно укоренившихся материалов, таких как дерево и кирпич, а также свойства и особенности материалов из группы лёгких бетонов, центральную позицию в которой занимает в настоящее время полистиролбетон.

Исключительной особенностью полистиролбетона является возможность воздействия на его характеристики с помощью перемены объёмной массы бетона. В отличие от других материалов этой же группы, к примеру, бетонов с минеральными наполнителями, возможно изготовление полистиролбетона плотностью менее 250 кг/м3 и, соответственно, с более высокими теплоизоляционными характеристиками. По коэффициенту теплопроводности блокам из полистиролбетона проигрывают не только соседи по классификатору, но и традиционный строительный кирпич, и даже древесина!

Показатель морозостойкости полистиролбетона марки Д500 на 40% выше, чем у других материалов с этим же показателем объёмного веса. Следует выделить также такие параметры полистиролбетонных блоков, как огнестойкость, паропроницаемость и экологичность (отсутствие вредных выделений).

Выбор полистиролбетонных блоков

Как правильно выбрать блок для строительства

Полистиролбетон масштабно применяется не только в качестве конструкционного материала (вентиляционные, перегородочные и стеновые блоки, плиты перекрытия и покрытия, перемычки), но и как отменный термоизолятор для полов, стен и кровли.

Как было отмечено выше, плотность материала может изменяться в результате изменения соотношений его основных компонентов. Так, марка с низкой объёмной массой (Д300) используется в качестве теплоизоляции, более прочная марка Д400 – как самонесущая при возведении зданий до двух этажей с деревянным перекрытием, а марки с наиболее высоким объёмным весом (Д500 и Д600) – используются как несущие под плиты перекрытия до трёх этажей включительно.

Основные марки и размеры выпускаемых ООО «Пластблок» полистиролбетонных блоков представлены на рис.1.

Нормативные показатели теплопроводности в сухом состоянии составляют 0,085, 0,105 и 0,125 Вт/м*°С для блоков марок Д300, Д400 и Д500 соответственно, то есть в среднем в 4 раза ниже аналогичного показателя у кирпича, в 1,3 раза ниже, чем у древесины и превосходит газобетон более, чем в 5 раз. Иными словами, в климатических условиях Урала и Сибири при возведении двухэтажного дома с деревянными перекрытиями из блоков Д-400, либо дома в 2-3 этажа с бетонными плитами перекрытия из блоков Д500-Д600 отсутствует необходимость дополнительного утепления стен.

Однако при выборе полистиролбетонного блока необходимо учитывать следующий момент. Причиной возникновения многих проблем в процессе эксплуатации здания или сооружения может послужить недобросовестность изготовителя. При уменьшении процентного содержания пористого заполнителя (вспененного полистирола) и увеличении количества цемента в составе полистиролбетона основные свойства материала будет формировать уже более тяжёлый бетон, что приведёт к повышению прочности (и массы) блока и существенному снижению показателя теплопроводности. Применение же нестабильного полистирола неминуемо приводит к снижению адгезии, смещению вспененных гранул и серьёзному понижению прочности стенового блока. Об этом нужно помнить при покупке материала. ВЕРНУТЬСЯ К СПИСКУ

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

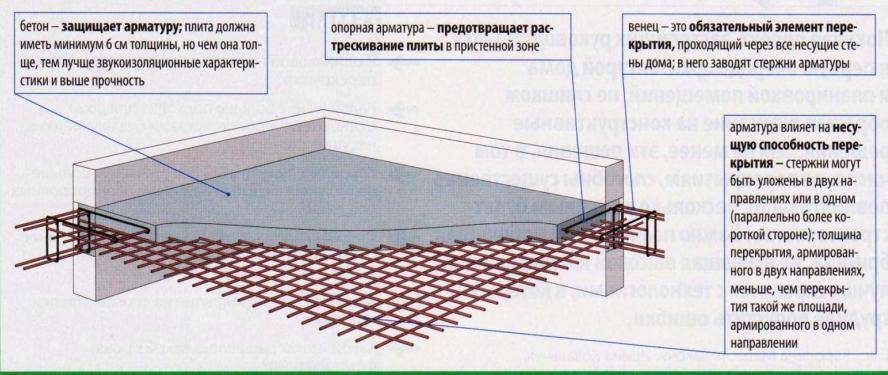

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Самостоятельное приготовление и заливка бетонного раствора

Для создания монолитного перекрытия можно приготовить бетонный раствор по стандартной технологии. Ее рецепт содержит следующие компоненты:

• Просеянный речной песок.
• Щебень или гравий.
• Цемент марки М400 или М500.
• Вода.

Заливка бетонного раствора

Материал следует взять в определенной пропорции, которая чаще всего выглядит следующим образом: на 1 часть цемента берут 1 часть щебня и 2 части песка (отдельно мы рассматривали пропорции бетона для фундамента в ведрах). Для приготовления раствора все компоненты смешивают в сухом виде, затем добавляют воду небольшими порциями. Готовая смесь должна по консистенции напоминать густую сметану. Проще и быстрее можно замесить бетонный раствор в бетономешалке, но при ее отсутствии можно взять большое корыто и пригласить нескольких помощников.

Заливают монолитную плиту перекрытия в два этапа:

Вначале необходимо пролить арматурный каркас

На этом этапе следует проявлять большую осторожность, подача бетона должна осуществляться небольшими партиями, без резких движений. В противном случае можно деформировать опалубочную конструкцию

Заливка не должна быть слишком толстой. Главная цель на этом этапе – добиться максимального заполнения всех полостей. По окончании заливки бетон аккуратно протыкают в нескольких местах прутом арматуры или лопатой, чтобы удалить лишний воздух и позволить раствору проникнуть в незаполненные места. Затем осторожно разглаживают поверхность.
Второй этап предполагает финишную заливку, для которой потребуется бетон более густой консистенции. Рецепт приготовления раствора остается прежним, только вода берется в меньшем объеме. Финишная заливка проводится в несколько этапов. Вначале медленно и равномерно наливают слой небольшой высоты. Он не должен доходить до края опалубки на 2-3 см. Выполняют выравнивание бетонной поверхности и оставляют конструкцию для схватывания. Затем готовят раствор средней густоты, для чего берут воду, одну часть цемента и три части песка. Готовым раствором заливают плиту до верхнего края опалубки и разравнивают с помощью правила, стараясь добиться идеально гладкой и ровной поверхности.

Плиты перекрытия из полистиролбетона – чистая экология дома – Полистиролбетонные блоки

Плиты перекрытия из полистиролбетона – это уникальный по своим свойствам материал. Никакой другой строительный материал не имеет таких конструкционных и теплоизоляционных свойств. Кроме того полистиролбетон имеет высокую пластичность, достаточную прочность на сжатие и прочность на растяжение, а также не требует использования тяжелой техники при возведении здания с помощью данного строительного материала.

При строительстве домов и других жилых и нежилых помещений, плиты перекрытия из полистиролбетона являются лучшим решения для перекрытия крыш и межэтажных перекрытий. Такие плиты очень надежные и их использование имеет целый ряд преимуществ в отличие от других строительных материалов для перекрытия.

Рассмотрим на конкретных фактах:

• По своим характеристикам и потребительским качествам полистиролбетон очень похож на дерево, но гораздо более прочный, так как он не подвержен гниению и возникновению в нем паразитов;
• Плиты перекрытия из полистиролбетона имеют достаточно твердую поверхность, прочность которой на сжатие до 20 кг/м;. Так плиты получают максимальный срок эксплуатации;
• Полистиролбетон не поддается деформации и возникновению трещин, даже во время землетрясения;
• Благодаря его повышенной прочности на растяжение и гибкость, в 1,3 -1,5 раз выше, чем другие альтернативные материалы, он отлично подходит для сейсмически опасных территорий;
• Кроме того, полистиролбетон влагостойкий и не поддается деформации при длительном воздействии влажной среды. Также влага не влияет на его теплоизолирующие качества и не вызывает появление бактерий и грибков;
• Такие плиты являются негорючим материалом и сохраняют свои свойства при контакте с открытым огнем;
• Безопасны с точки зрения экологии и гигиены, так как полистиролбетон относится к классу малоопасных материалов по показателям токсичности продуктов горения и суммарная удельная эффективность радионуклидов в данном строительном материале не превышает нормы 370 БК/кг;
• Плиты перекрытия из полистиролбетона обладают высокой морозостойкостью и теплопроводностью. Полистиролбетон является идеальным теплоизоляционным материалом;
• На сегодняшний день, это самый теплый строительный материал, который превосходит даже теплопроводность дерева, но при этом полистиролбетон не препятствует воздухообмену. Получается что плиты перекрытия «дышат», что в свою очередь регулирует уровень влажности в помещении. Как результат вы получаете благоприятный микроклимат, похожий на микроклимат деревянного дома.

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

• Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
• Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом

Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

• Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
• Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.

• После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
• Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
• Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Газобетон: монолитное перекрытие по современным технологиям

Газобетон используют не только для возведения стен, но и для создания перекрытий. Такие конструкции отличаются:

• высокой прочностью (способны выдержать нагрузку до 600 кг/м²);
• небольшим удельным весом;
• легкостью монтажа;
• длительным сроком эксплуатации;
• экологической безопасностью.

Отдельные элементы, входящие в состав сборно-монолитной конструкции, изготавливают на специализированных предприятиях и задают им такие размеры: длина – до 6 м, ширина – до 1,8 м, толщина – 0,3 м.

Монтаж перекрытий из газобетонных блоков предусматривает установку армированных железобетонных балок. Такая армирующая конструкция называется «Тригон». Некоторые особенности монтажа монолитного перекрытия состоят в следующем:

1. Межкомнатные перегородки возводят на 10 мм ниже перекрытия. Это снизит нагрузку на плиты перекрытия, предотвратит их разрушение.
2. Газобетонные блоки перекрытия укладываются на место грузоподъемной техникой с помощью мягких строп.
3. Плиты должны опираться на несущие части перекрытия на глубину не менее 1,25 мм.
4. Перед укладкой плит на несущие стены накладывают скрепляющий раствор.
5. По периметру несущих стен укладывается два уровня арматурного каркаса.

Соблюдение технологии укладки плит способствует созданию идеально ровной поверхности потолков. В заключении статьи о том, как создаются монолитные перекрытия – видео, наглядно демонстрирующее процесс.

https://youtube.com/watch?v=mFn28e1c4lU

Расчет нагрузки на монолитное перекрытие

В процессе эксплуатации монолитное перекрытие подвергается воздействию различных нагрузок:

• постоянных. Они передаются массой стен здания, внутренними перегородками, а также весом кровельной конструкции здания, воспринимающей дополнительное влияние снеговых нагрузок и ветра;
• временных. Их величина связана с массой инженерных коммуникаций, подвесных потолков, отделки пола, мебели, а также с количеством людей, находящихся в помещении.

Как и все, что касается строительства, монолитное перекрытие начинается с проекта Величина воспринимаемой нагрузки определяется толщиной железобетонного перекрытия. Так, при толщине монолитной плиты 20 см, каждый квадратный метр поверхности способен воспринимать до 0,5 тонны полезной нагрузки.

На точность расчетов влияет комплекс факторов:

• габаритные размеры перекрытия;
• толщина железобетонной плиты;
• марка применяемого бетона;
• величина расчетной нагрузки на квадратный метр перекрытия.

Расчеты позволяют определить диаметр арматурных стержней, воспринимающих изгибающие и растягивающие нагрузки. Для самостоятельного выполнения расчетов необходимо владеть методикой вычислений. Планируя соорудить монолитное перекрытие своими руками, целесообразно доверить расчетные мероприятия профессионалам или воспользоваться онлайн-калькулятором.

Как выполняется заливка плиты на несущие стены дома

Монолитная плита перекрытия заливается бетонной смесью, приготовленной из следующих ингредиентов:

• портландцемента с маркировкой М400;
• гравия или щебня размером до 3 см;
• очищенного песка.

Все компоненты раствора смешиваются с водой до получения сметанообразного состояния бетона. Для повышения эффективности замеса используется бетономешалка. Однако, учитывая необходимость в увеличенном объеме смеси, стоит купить готовый бетон, который доставляется на участок работ в специальном миксере.

Процесс бетонирования включает следующие этапы:

1. Подачу бетонной смеси в опалубку с арматурой.
2. Равномерное распределение бетона по площади будущего перекрытия.
3. Трамбование бетонного массива с использованием механического вибратора.

На завершающей стадии осуществляется выравнивание поверхности. Бетон набирает эксплуатационную прочность на протяжении одного месяца и нуждается в дополнительном увлажнении. Ведь в процессе твердения бетона влага постепенно испаряется. Для поддержания постоянной влажности и предотвращения растрескивания поверхность закрывается полиэтиленовой пленкой и регулярно увлажняется.

Каким должно быть перекрытие?

●     Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

●     Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

●     Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

●     Препятствующим распространению воздушного шума.

●     Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

●     Огнестойким в соответствии с противопожарными требованиями.

Облегченное перекрытие по профлисту: расчеты и изготовление

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный»

Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Как выбрать?

При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.

Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.

Конструктивные особенности и укладка

Перекрытия Bonolit представляют собой готовый к сборке модульный конструктор из армированных монолитных бетонных балок, T-образных блоков из газобетона. К ним идут также вкладыши для уплотнения на стыках перекрытия по периметру. Балки с блоками являются, по сути, несъемной опалубкой которая заливается бетоном М200.

Армированные балки можно монтировать на внешние несущие стены и укладывать их на внутренние. Второй вариант – укладка на закрепленные на стенах ригели. По размеру балки и блоки подгоняются на месте. Залитый на армирующую сетку бетон является черновым напольным покрытием. На него можно настилать подложку и укладывать, к примеру, электрический «теплый пол», а далее паркетную доску или ламинат.

Опалубка для сборно монолитного перекрытия

Монолитный пояс устраивается по всему периметру возводимого здания. Его функция заключается в равномерном распределении нагрузок, действующих на несущие конструкции здания, препятствуя появлению трещин в стенах и перекрытии.

Перед тем как приступить к заливке монолитного пояса необходимо собрать опалубку. Для этого в качестве несъемной опалубки используются газобетонные блоки, толщина которых варьируется в пределах 100 — 150 мм, а также укладывается утеплитель ЭППС для предотвращения образования мостиков холода.

В качестве опалубки можно использовать и другие материалы – доски, фанеру, металлические листы, плоский шифер и прочее.

Плиты перекрытия из полистиролбетона — Стройка дома от и до

Применение новых материалов в строительстве позволяет экономить на содержании жилья. В том числе на отоплении, если при ведении строительства использовались материалы и технологии, направленные на энергосбережение. Одним из таких новых материалов является пенополистирол – композитный материал на основе бетона, наполнителем в котором служат полистирольные (пенопластовые) шарики.

— легкость конструкций по сравнению с бетонными— прочность, обеспечивающаяся бетоном и технологиями производства— низкая теплопроводность материала

Это позволяет применять более тонкие конструкции, снижая тем самым расходы на дополнительное утепление при ведении строительства. Используя плиты перекрытия из полистиролбетона можно получить эффект теплого пола, поскольку помимо прочности перекрытия будут обеспечивать еще и усиленную теплоизоляцию.

Применять такие перекрытия наиболее целесообразно в случаях, когда первый этаж зданий служит открытой площадкой, где температура соответствует температуре окружающей среды. Целесообразно их применение и в случаях размещения жилого помещений над техническим не отапливаемым, например, гаражом.

Использоваться пенополистерол может для всех конструктивных элементов зданий, включая несущие стены. Незначительные потери прочности при этом могут с легкостью компенсироваться увеличением толщины стен или применением дополнительных опорных элементов. Наибольший интерес плиты перекрытия из полистиролбетона представляют для новых конструкций, создаваемых с применением современных архитектурных решений. В таких случаях, как правило, требуются высокие теплоизолирующие свойства материалов, что как раз способен обеспечить пенополистирол.

Очень удобно использование таких плит перекрытия при формировании теплого пола. Низкая теплопроводность материала позволяет исключить потери энергии за счет «нижней» теплоотдачи, т.е. нагрева потолка расположенных ниже помещений.

Формирование перекрытий может производиться на месте, с применением подготовлено раствора и проведением предварительного армирования, или же с использованием готовых плит. Рекомендовано использование металлической или композитной арматуры для увеличения прочности конструкций. Использование готовых плит намного удобнее, но в некоторых случаях их применение затруднительно, например при «нестандартной» форме помещений. Отлично себя зарекомендовало сочетание плит и заливки перекрытий на месте.
