Разбираем плюсы и минусы свайно-винтового фундамента

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

  1. Сперва размечается участок.
  2. Затем сваи погружаются и выравниваются.
  3. Полости заливаются бетоном.
  4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

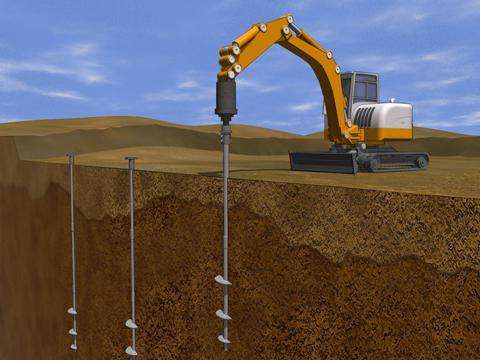

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

  1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
  2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
  3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Виды свай

Существует несколько разновидностей, отличающихся по способу устройства и используемым материалам. Классификация приведена в п.6 СП «Свайные фундаменты». Подробно стоит рассмотреть несколько самых распространенных вариантов:

  • забивные;
  • набивные;
  • буронабивные;
  • винтовые.

Забивные сваи изготавливаются из железобетона. Для их установки потребуется специальная техника. При работе оказывается серьезное воздействие на грунты, поэтому такие элементы не используют вблизи существующих зданий: это может привести к их повреждению.

Фундамент на забивных сваях

Для изготовления набивной сваи потребуется сделать скважину, которую после заливают бетоном. Способ устройства буронабивного фундамента не имеет принципиальных отличий. Разница лишь в том, что бурение и бетонирование тесно связаны между собой и выполняются одной установкой.

Буронабивные сваи

Наиболее распространенным вариантом для частного домостроения стали винтовые сваи. Они изготавливаются на заводе из металла и уже готовыми привозятся на стройку.

Фундамент на винтовых сваях

Каждый тип свай имеет свои плюсы и минусы, но большинство преимуществ и недостатков схожи.

Преимущества винтового фундамента

Как и у любого другого типа основания, у свайно-винтового есть плюсы и минусы. Итак, вот основные преимущества конструкции:

  1. Низкая стоимость. Конечно, на затраты серьезно повлияет тип почв и особенности самой постройки. Однако выгода в любом случае остается существенной. Затраты на монтаж свайного фундамента обычно на 20-40% ниже, чем на обустройство других оснований: ленточного, плитного.
  2. Простота монтажа. На большинстве видов почв установку свай, в кратчайшие сроки и не применяя дорогостоящего оборудования, могут провести 3-4 человека.
  3. Высокая скорость выполнения. Для монтажа потребуется 1-2 дня, тогда как временные затраты на другие типы фундаментов составят до 1-2 недель. Конечно, на скорость процесса оказывают существенное влияние: профессионализм работников, тип почв и наклон участка.
  4. Возможность обустройства на участках с большим уклоном. Причем на стоимость монтажа это практически не влияет. В то же время для других типов основания наклон становится большой проблемой и в разы увеличивает затраты.
  5. Отсутствие перерыва в работе. После монтажа для ленточного и монолитного фундамента нужно время на усадку и застывание бетона. Свайное основание исключает данную потерю времени. Продолжать строительство можно сразу после ввинчивания труб.
  6. Защита от воды. Благодаря конструкции влага из почвы не попадает на элементы самого строения.
  7. Возможность осуществления установки в любое время года. И если при обустройстве, например, ленточного фундамента потребуется прогревать бетон и использовать противоморозные добавки, то в случае с винтовым основанием такая необходимость отпадает.
  8. Отсутствие дополнительных расходов. Во время строительства никто не застрахован от возможных проблем. Причем трудности могут быть связаны не только с нарушением технологий, но и с некачественными материалами. Иногда это может быть обнаружено на этапе непосредственно строительства дома. При работе с бетонными фундаментами устранение подобных недочетов обойдется в круглую сумму и потребует немало времени. Если же выбран винтовой фундамент, то исправление недостатков будет существенно проще.
  9. Простота изменения проекта или планировки. Наращивание основания не потребует больших затрат, сил и средств.
  10. Минимум отходов. Во время работ над другими типами фундамента, на участке скапливается большое количество строительного мусора. Особенные трудности возникают, когда на участке посажен газон. Сохранить его в первозданном виде практически невозможно. Свайно-винтовой фундамент исключает такие проблемы. Для его монтажа не требуется подъезд тяжелой техники (за исключением случаев строительства на скалистой местности), а после установки практически не остается отходов.

https://youtube.com/watch?v=OTclSt07PYM

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

  1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

    Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

  2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
  3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
  4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

  1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
  2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

  • возможность закладки фундамента своими руками (винтовые, набивные сваи);
  • при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
  • ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

  • значительные теплопотери за счет подъема дома над уровнем земли;
  • трудоемкая процедура инженерных расчетов;
  • на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опорПреимущества технологииНедостатки технологии
Забивные железобетонные
  • повышенная несущая способность (до 20 т);
  • долгий срок службы (более 100 лет);
  • стойкость к коррозии.
  • необходимость применения спецтехники для заглубления в грунт;
  • появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные
  • широкий выбор моделей с различными конфигурациями и характеристиками;
  • высокий эксплуатационный ресурс.
Забивные деревянные
  • дешевизна и доступность материала;
  • экологическая чистота.
  • ограниченная грузоподъемность;
  • сравнительно короткий срок службы;
  • подвержены воздействию почвенной влаги.
Буронабивные
  • большая несущая способность;
  • продолжительный срок службы;
  • изготовление ручным способом.
  • большой расход бетона;
  • сложно рассчитать несущую способность;
  • необходимо укреплять стенки от обрушений.
Винтовые металлические
  • относительная дешевизна;
  • высокая грузоподъемность;
  • возможность монтажа своими руками;
  • возможность повторного использования.
  • подверженность коррозийным процессам;
  • недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные
  • прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги;
  • не подвержены коррозии.
  • имеют значительный вес;
  • сложно выдержать соосность при монтаже.

Виды свай, используемых для фундамента

На сегодняшний день различают несколько видов свай, которые могут использоваться для возведения свайного фундамента. Среди них:

  • Забивные сваи.
  • Винтовые сваи.
  • Буронабивные сваи.

Рассмотрим каждый из данных видов подробнее.

Забивные сваи

Данный вид свай придает фундаменту наибольшей устойчивости. Все дело в том, что во время проектирования будущего строения, проектировщики рассчитывают будущий вес здания и разделяют его между всеми сваями. Во время их установки на каждую сваю воздействует такая сила, которую потом ей придется выдерживать. Когда свая перестанет уходить в землю, это может означать то, что она достигла того грунта, на котором строение уже может выстоять.

Дополнительной устойчивости сваи придает уплотненный вокруг нее грунт. Забивать такого рода сваи можно лишь с использованием специального пневматического молота, который в частном домостроении использовать очень дорого. Именно поэтому данный вид сваи не рекомендуется для самостоятельного возведения такого фундамента.

Винтовые сваи

Данный вид сваи представляет собой обычную стальную трубу, на конце которой приварены элементы, которые напоминают резьбу. По сути, такой вид сваи можно сравнить с саморезом, то есть они вкручиваются в землю по тому же принципу что и саморез. Благодаря своим лопастям на концах, увеличивается площадь опоры, что в свою очередь увеличивает прочность и надежность конструкции. В случае если грунт на месте строительства недостаточно плотный и даже неустойчивый, то могут использоваться сваи, на которых по всей их длине приварены лопасти.

Данный вид свай можно использовать как для частного строительства, так и индустриального. Ввинчивать сваи можно как вручную, так и с использованием специальной для этого техники. В случае вкручивания сваи самостоятельно, для этого потребуется несколько крепких человек

Как правило, на другом конце сваи, есть два отверстия, которые позволяют соединить их с техникой для закручивания, при этом, очень важно, чтобы при закручивании сваи она располагалась строго вертикально. Когда свая полностью вкручена до нужного уровня, в трубу сваи заливается бетон и приваривается оголовок, на который в дальнейшем устанавливается ростверк

Следует отметить и некоторые недостатки таких свай:

  • Винтовой фундамент требует точного расчета глубины залегания прочного грунта, в противном случае свая не будет устойчива, особенно во время пучения грунта.
  • Сваи должны иметь качественные сварные швы, иначе в процессе завинчивания сваи, лопасти могут оторваться или повредиться. Это может привести к потере несущей способности.
  • Сваи должны быть покрыты качественным слоем заводской краски, иначе некачественное покрытие может привести к возникновению коррозии.

Буронабивные сваи

Данный вид свай довольно часто применяется в частном домостроении. Для того чтобы их выполнить требуется сделать ручным буром скважины для свай, после чего выполняется опалубка в случае неплотного грунта, который осыпается.

Такие свай гидроизолируют с помощью рубероида или любого другого изолирующего материала (можно использовать асбестоцементные трубы), армируются, после чего бетон заливается прямо в скважину. Сваи устанавливают по всему периметру будущего фундамента, то есть по углам, вдоль наружных и внутренних стен. Количество свай зависит от общего веса будущего строения.

Среди минусов данных свай можно отметить невозможность точно определить достигла ли свая твердого грунта или нет.

Минусы свайно-винтового фундамента

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома. Минусов у винтовых свай не так много, но все же они присутствуют

Давайте рассмотрим каждый из них отдельно

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Ленточно-свайный фундамент

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки

Свайный фундамент с лентами – это такой вид монолита, который идеально подходит для таких почв, как пучинистых и слабых. Отличительная черта проявляется в том, что стены давят на сплошную ленточную основу, а прочность контакта с твердыми породами земли создают сваи, которые монтируются на глубине.

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки.

Техническое описание

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации. Сваи же стабилизируют цепкость постройки к твердым почвам, что защищает здание от оседания и перекосов при сезонных сдвигах грунта.

Такое соединение элементов в основании дает возможность даже на подвижном земельном участке возвести устойчивое и прочное здание, которому не страшны климатические особенности почвы. Наиболее частое применение такого фундамента наблюдается в местах болотистых грунтов, которые характерны влажным климатом и высокими грунтовыми водами.

Разновидность

Именно особенности данной комбинации способствуют высокой прочности и защищенности от сдвигов почвы

Такой фундамент бывает трех видов:

  • Имеющий свайный винт. В данном случае применяют сваи из металла, которые имеют лопасти определенных размеров. Монтируются в землю своими руками или специализированной техникой. Чтобы продлить эксплуатационный период их жизни рекомендуется обрабатывать грунтовкой или специальной краской для защиты.
  • Буронабивные сваи. Монтируются на территории строительства, поэтому их цена намного ниже. Первое, что требуют данные детали – это скважину определенного размера не ниже уровня замерзания почвы. Принцип возведения заключается в армированном заборе воды, который заливают раствором бетона.
  • Свайный фундамент из набивных элементов. Отличается своей конструкцией. Ее схема заключается монолитной ленте из железобетона, на которую устанавливаются все сваи.

Плюсы основания такой комбинации

Свайно ленточный фундамент имеет такие плюсы в своей функциональности:

Скорость постройки. Данный фундамент возводится в считанные сроки. Это благодаря неглубокому внедрению ленты и легкости установки свай.

  • Низкая стоимость. Данное основание не требует особых затрат, например, как глубинное ленточное. Стоит отметить, что итог работы практически ничем не отличается.
  • Непотребность в коррекции при правильном расчете. А ремонт в таком случае не пригодится лет десять, ведь устройство не поддается влиянию вод, сыпучести и пучности почвы.

Минусы свайно ленточного фундамента

Здания, которые основываются на таких фундаментах, имеют ряд недостатков. Итак, минусы конструкций:

  • Невозможность возведения подвального или цокольного помещения. Для таких целей ленточная часть должна погружаться ниже в землю.
  • Существует дополнительная потребность утепления напольного покрытия, так как грунт может замерзать.

Гидроизоляция свайного фундамента

Чтобы свайный фундамент прослужил долго, надо позаботиться о целостности свай. Большую роль в этом играет гидроизоляция. При использовании буронабивных свай, перед заливкой бетона в шурф опускают чехол из рубероида, свернув его трубкой. В эту опалубку и заливают строительную смесь. Рубероид сохраняет состав бетона в течение всего времени схватывания, не давая цементному молоку просочиться в землю. В результате свая без помех набирает проектную прочность.

При использовании винтовых свай или обычных металлических труб, в качестве гидроизоляции применяют обмазочные составы, как правило, на битумной основе.

Свайный фундамент экономичен и позволяет построить дом на слабом грунте – это его неоспоримый плюс. А связав сваи ростверком, можно рассчитывать, что обвязка обеспечит стабильность и долговечность всей конструкции на многие десятки лет. Значительными же минусами таких фундаментов является меньшая долговечность и невозможность устройства подвальных помещений в доме. Если вы готовы мириться с такими недостатками, то свайный фундамент будет приемлемым вариантом.
