Как построить подпорную стенку из блоков на участке?

Можно ли строить из фундаментных сплошных блоков?

Штучные изделия ФБС изготавливаются из тяжелого бетона класса В 12,5 и по своим техническим характеристикам идеально подходят для возведения укрепительных сооружений.

Монтаж блочных камней по своей технологии напоминает кирпичную кладку, только вместо кирпичей укладываются массивные бетонные блоки. Укрепительная конструкция из сборного бетона возводится буквально за считанные часы и с минимальными трудозатратами.

Однако следует учесть, что блочная бетонная стена по прочности существенно отличается от монолитных армированных бетонных конструкций. Дело в том, что при большой высоте и протяженности бетонные блоки не могут обеспечить достаточную устойчивость и целостность стеновой конструкции.

Сдвигающая сила земляных масс и пучение грунтов выдавливают отдельные камни из кладки. Поэтому максимальная высота подпорной стены из блоков ФБС толщиной 600 мм ограничена и не должна превышать составляет 1,5 метра.

Основные технические показатели бетонных блоков:

НаименованиеСоставПрочность (кгс/см2)Плотность (кг/м3)Морозостойкость (цикл)
Бетонные блоки ФБСЦемент, песок, гранитный щебень, вода100-110От 2400От 200

Отведение воды от подпорной стенки

При возведении декоративных и ограждающих конструкций на участке нередко нарушается движение грунтовых вод и возникает потребность в их отводе от стенки. Тип системы дренажа зависит от объемов выпадаемых осадков и УГВ, на практике владелец выбирает один или несколько способов защиты конструкций:

Работы по заложения поперечных дренов проводятся на этапе строительства стенок, продольных – до обратной засыпки траншей грунтом. Тип системы отвода рекомендуется выбрать заранее, в противном случае внешнюю или боковую часть стены приходится разбирать. При отсутствии такой возможности или большом объеме работ избыток влаги удаляется путем посадки растений осушителей.

Замес цемента

Для создания долговечной и мощной подборной стены необходимо использовать морозостойкий и качественный бетон. Замес больших объемов проводят в емкости из обрезной доски. Небольшую порцию бетона можно размешать в ведре объемом от 20 л. Для заливки необходимо подготовить следующие ингредиенты:

  • цемент;
  • песок;
  • щебень;
  • вода.

Все компоненты тщательно вымешивают. Если процедура проводится самостоятельно, для этих целей используют большую лопату. Для ускорения процесса установки лучше взять в аренду бетономешалку. Предварительно проверяем выдержан ли защитный слой бетона. Полученный раствор заливают в опалубочное сооружение. Теперь конструкции необходимо дать время для просыхания. Ее укрывают плотной пленкой из полиэтилена на 10-14 дней. Если опорную стену устанавливают в жаркий период, то бетонную конструкцию следует периодически смачивать прохладной водой для предотвращения появления трещин. Когда бетон засохнет, поверхность следует разровнять при помощи шпателя (если есть бугры и затеки).

Что может повлиять на устойчивость

Факторы, которые способны повлиять на опорную конструкцию:

  1. Степень вибрации при наличии вблизи земельного участка автомагистрали с интенсивным движением, автомобильного или железнодорожных путей.
  2. Уровень и активность подземных вод в дождливую погоду, наличие в регионе паводковых явлений.
  3. Сейсмические воздействия разной степени при возведении строения в сейсмоактивных районах.
  4. Степень пучения почвы при отрицательной температуре воздуха.

Устойчивость опорной стенки зависит от правильности расчета ее толщины, при проведении которого обязательно учитывается характеристика грунта и высота конструкции. При строительстве на мягких грунтах ширину защитного сооружения рекомендуется делать больше. А если планируется монтаж стены свыше 2 м, обязательно нужно учитывать ветровые нагрузки.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Блоки фундаментные

Блоки фундаментные ГОСТ 13579-78
НаименованиеРазмеры (ДхШхВ, мм)Объем, м3Масса, тЦена за 1 ед. с НДС, руб.
ФБС 24.3.6-т2380х300х5800,4060,971787
ФБС 24.4.6-т2380х400х5800,5431,32394
ФБС 24.5.6-т2380х500х5800,6791,632988
ФБС 24.6.6-т2380х600х5800,8151,963587
ФБС 12.3.6-т1180х300х5800,1970,48905
ФБС 12.4.6-т1180х400х5800,2650,641178
ФБС 12.5.6-т1180х500х5800,3310,791472
ФБС 12.6.6-т1180х600х5800,3980,961770
ФБС 12.4.3-т1180х400х2800,1270,31664
ФБС 12.5.3-т1180х500х2800,1590,38757
ФБС 12.6.3-т1180х600х2800,1910,46877
ФБС 9.3.6-т880х300х5800,1460,35779
ФБС 9.4.6-т880х400х5800,1950,47981
ФБС 9.5.6-т880х500х5800,2440,591107
ФБС 9.6.6-т880х600х5800,2930,71281

Блоки фундаментные сплошные изготавливаются по ГОСТ 13579-78 из тяжелого бетона марки М100 и используются для строительства фундаментов, тех. подпольев и стен подвалов. На сегодняшний день блоки фундаментные ФБС применяются в сборных железобетонных фундаментах зданий небольшой этажности. Как правило, это частные дома, гаражи и т.д.

Основными функциями блоков ФБС после завершения постройки будут являться перенос нагрузки всей конструкции здания на землю, прочность, надежность, устойчивость к коррозии и разрушению. Фундамент из блоков ФБС может быть построен вне зависимости от погоды, он не требует установки опалубки, времени для набора бетоном необходимой прочности, и вообще является более экономичным, нежели его монолитный вариант. Но необходимо помнить, что блоки стен подвалов можно использовать далеко не для каждого вида грунта. К примеру для песчаных грунтов они подходят хорошо, а вот в случае с рыхлыми и мягкими грунтами придется использовать другой тип фундамента. В противном случае возможно его дальнейшее проседание.

Блоки ФБС с внутренней и внешней стороны требуют нанесения гидроизоляции, например битумной мастики. При повышенной влажности в местности строительства фундамента слой гидроизоляции может быть уложен непосредственно под первым рядом кладки блоков. Итак, перейдем к процессу монтажа фундаментных блоков. Вначале на глубину промерзания грунта роется траншея, при этом часть грунта рабочие специально оставляют для обратной отсыпки. Перед установкой блоков делается песочное основание. Далее идет подушка. Она может быть как монолитной, так и сборной, состоящей из плит ленточного фундамента. Данные сборные плиты подушки ввиду своей формы увеличивают площадь опоры и выкладываются вплотную друг к другу. Уже затем по углам наружных стен начинается монтаж блоков ФБС. Для того чтобы получить перевязку блоков, они должны чередоваться в углах. Т.е. в одном ряду на угол идет торец блока одной стены, а в другом ряду пойдет торец блока другой стены. При монтаже блоки фундаментные ФБС кладутся на раствор, в отдельных случаях для увеличения надежности возможна дополнительная закладка кладочной сетки. В качестве доборов можно использовать 2 варианта: закладка строительным кирпичом, либо заливка монолитной вставки. Швы между блоками также заливаются раствором. Как и при кладке кирпича, монтаж фундаментных блоков ФБС подразумевает перевязку – вертикальные швы не должны совпадать, они должны быть в середине верхнего и нижнего блоков.

В ряде случаев дополнительным способом экономии при строительстве сборного фундамента из блоков ФБС является увеличение расстояния между фундаментными блоками. Эти пустоты закладываются опять же обычным строительным красным кирпичом. На несущие характеристики малоэтажных построек такая экономия никак не повлияет.

Возможные материалы и как их использовать?

Для строительства подпорной стенки возможно выбрать как монолитное сооружение с контрфорсами, так и облегченный вариант из кирпича или блоков. Рассмотрим несколько видов строительных конструкций, а также оценим их преимущества и недостатки.

Природный камень — функционально и красиво

К природному камню относятся такие материалы, как валуны, плитняк, бутовый камень, булыжник. Суть натурального камня – твердая и долговечная горная порода. Достоинством природного камня, безусловно, служит его естественная красота, не требующая дополнительной обработки. Подтверждением тому станут многочисленные фото уже готовых объектов. Если указывать на минусы, то следует вспомнить его относительно высокую стоимость, да и весит природный камень немало.

Как вариант можно рассмотреть искусственный камень. Он дешевле, но «теряет облик» через определенное время. Если это обстоятельство значения не имеет, тогда подпорная стенка из искусственного камня также может быть построена.

Бетон серый, но надежный

Бетон — это материал относительно недорогой и достаточно надежный. Разумеется, придется повозиться с установкой опалубки, подготовкой раствора и заливкой. Но если требуется стена высокой прочности, тогда бетон — самый наилучший для такого случая вариант.

Заметим, что из железобетона можно отлить стенку, практически, любой конфигурации. Внешний вид бетона не вызывает оптимизма, но иногда это и не нужно. Во всяком случае, ровная и шероховатая поверхность бетонной стенки допускает, практически, любой вариант отделки. Армирование бетона повышает прочность и позволяет получить долговечный элемент ландшафта.

Отметим, что армирование железобетонной стенки необходимо при возведении габаритного объекта, когда склон проходит через весь участок. Если же речь идет о небольшой конструкции, можно обойтись без контрфорсов, масштабной заливки и армирования, используя кладку из кирпича или природного камня.

Кирпич бывает разный

Кирпич вполне пригоден, особенно если это клинкерный облицовочный материал с имитацией природного камня. Однако стоимость такого кирпича заметно выше цены керамического. Стандартный кирпич — не лучший вариант, так как легко разрушается под воздействием влаги и мороза. Силикатный кирпич не подходит вовсе. На сложном склоне практикуется усиление подпорной стенки из кирпича контрфорсами.

Подходит фундаментальный блок сплошной (ФБС)

Строительная промышленность использует ФБС для строительства усиленных фундаментов. Делают из ФБС и подпорные стенки, но для их сооружения потребуется подъемный кран. Монтаж железобетонной подпорной стенки без крана не получится, ведь блоки обладают большим весом. Зато стенку из фундаментальных блоков можно построить очень быстро.

Пеноблоки можно использовать

Этот материал активно применяется в строительстве жилых домов, подходит и для возведения подпорной конструкции. Он обладает целым набором положительных качеств: легкий, удобен при монтаже, сравнительно недорог. Отмечая недостатки пеноблоков, следует указать на невзрачную поверхность, что требует облицовки подпорной стенки отделочным материалом. Производители предлагают более дорогой вариант пеноблоков с готовой декоративной текстурой, в таком случае отделка не понадобится.

Керамзитобетонные блоки — тоже вариант

Керамзитобетонные блоки вполне пригодны для нашего случая. Надо учитывать, что такие блоки обычно имеют внутренние пустоты. Если внутрь будет попадать вода, блок будет разрушен морозом. Надо заметить, что изначально блоки из керамзитобетона заметно прочнее пеноблоков. Данное качество позволяет сооружать из них даже чаши бассейнов. Практически все перечисленные блоки имеют не лучший внешний вид, но допускают самые разные варианты отделки.

Особенности подпорного сооружения на участке с уклоном. Ее укрепительные и декоративные возможности

Итак, подпорная конструкция чаще всего устанавливается на участках, которые имеют проблемы с рельефом в виде холмов и откосов или расположены на высоком речном берегу. Стенка может быть возведена из самых разных строительных материалов.

При планировании будущей конструкции владельцу стоит присмотреться к своему участку и оформить стену так, чтобы она гармонично смотрелась на этой территории. Подбирая материал для строительства нужно обязательно учесть архитектуру коттеджа, а также всех зданий находящихся на участке.

Подпорное сооружение далеко не всегда должно представлять мощную конструкцию, которая сразу бросается в глаза. На самом деле очень часто сооружают небольшую стену высотой 50-60 см, однако этого вполне хватает для того чтобы конструкция выполняла необходимые функции.

Если все-таки на участке нужно установить высокое сооружение в таком случае специалисты занимающиеся дизайном ландшафта советуют разбивать конструкцию лестницами или специальными нишами. Это позволит уменьшить эффект производимый высокой стеной, которая как бы скрадывает пространство.

Многоуровневая подпорная стенка с лестницей.

Конечно, внешнее оформление подпорной стенки чрезвычайно важный фактор. И многие владельцы земли устраивают такие конструкции именно для украшения территории. Однако изначально это сооружение было придумано, чтобы уберечь участок от сползания земли. Поэтому сейчас существует два вида подпорных сооружений. Первый имеет чисто декоративные функции. Второй служит страховкой от оползня. Какой вариант лучше подойдет конкретному участку решает его владелец.

Конструкция подпорной стенки во многом зависит от функций, которые ей придется выполнять. В принципе оба варианта строений похожи они различаются только в пропорциях. И первый, и второй вид подпорных сооружений с тыльной стороны плотно соприкасаются с землей (откосом). В это же время лицевая часть остается открытой для обзора. Эта сторона может быть совершенно ровной или же иметь определенный наклон.

Вот перечень функций, которые выполняет подпорная конструкция в общем дизайне ландшафта:

  • зонирование территории;
  • декоративное украшение участка;
  • укрепление земли;
  • создание горизонтальных участков на откосе, которые отлично подойдут для разведения растений.

Какие камни подойдут для строительства?


Для того чтобы определить наиболее подходящий тип блока, потребуется учитывать не только прочность и элементы декора для приусадебной территории, но также установку дренажной системы и общие габариты подпорного сооружения. Существенную роль играет финансовая составляющая, поскольку в целом конструкции выходят дорогими.

Выбор стенового материала производится в ходе выполнение проектно-изыскательских работ, которые установят и необходимый тип блока, и размеры стены, чтобы гарантировать неподвижность грунта на многие десятилетия вперед. Как правило, выбор варианта кладочного камня выполняют в ходе технико-экономического обоснования, сравнивая между собой различные варианты, при этом выбирают наиболее оптимальный в соотношении «цена-прочность-дизайн».

Сооружение низких подпорных стенок в большинстве случаев выполняют для декоративных целей, поэтому они не требуют тщательного расчета устойчивости и применения высокопрочных блоков.Для более высоких конструкций потребуется точный расчет нагрузок, выбор материала блоков и их габаритов. Более того, чтобы предотвратить опрокидывание либо смещение стены, выполняют следующие мероприятия:

  • сторону, обращенную к земле, выполняют максимально шершавой, с выступами для сцепления с грунтом;
  • в блочных конструкциях делают выступы;
  • для снижения давление грунта на часть конструкции, на ней выполняют уклон, направленный к возвышенности.

Лучшие камни для опорных стен

Материал блоков и их прочность является определяющими при выборе стенового материала подпорных конструкций:

  1. Блок ФБС: М150-200, плотность 2300 кг/м3,20х20х40см и малый вес – 33 кг, средняя стоимость 5312 руб. за 1 м3. Такие габариты позволяют возводить стенку без привлечения подъемной техники. Это отличное решение для оформления ландшафтного дизайна, хотя обычно их используют при строительстве усиленного фундамента здания.

  2. Керамзитобетонные блоки могут применяться для подпорных стен с дополнительным защитным слоем. Лучшая модификация: полнотелый Д1950, 390х190х188 мм, М 100, стоимость 4180 руб. за 1 м3.
  3. Пеноблоки — легкость строительного материала и несложность монтажа, при самой демократичной стоимости, делают их предпочтительными для многих застройщиков. Тем не менее при его укладке нужно быть осторожный при выборе марки и прочности. Также потребуется планировать установку гидрозащиты и эффективную дренажную систему. Наиболее подходящим для подпорной стены может быть модификация блоков с характеристиками: конструкционные D1200, М150 с плотностью 1200 кг/м3, с коэффициентом паропроницаемости не выше 0.1, с габаритами 200х300х600 мм, стоимость 3800 руб. за 1 м3.
  4. Шлакоблоки, нужно выбирать высококачественные с гладкими внешними гранями и высокопрочными характеристиками либо с керамзитовым наполнителем, либо пескоцементные М-100 и 125, лучше если они будут 2-х пустотные, чтобы можно было выполнить дополнительное вертикальное армирования. Для такого стенового материала тоже потребуется отделка и гидрозащита. Характеристики лучшего варианта: М100, плотность 1200 кг/м3, размеры 390х190х189 мм, стоимость 4200 руб. за 1 м3.

Требования

Требования к этим конструкциям формируются в зависимости от их назначения. По этому показателю они классифицируются на декоративные и укрепительные. Первые предназначены для придания ландшафта участку, имеющего небольшие уклоны, а вторые должны быть мощными и прочными, чтобы выдержать существенное давление грунта.

Особенности выбора


Строительная промышленность выпускает линейку блочной продукции, которая предназначена для укрепления и нивелирования погрешности существующего рельефа, тем самым, не допуская дальнейшего обрушения или сползания грунта. Преимущество применения блоков для таких конструкций – возможность одновременного выполнения декоративных функций, приведение окружающей территории к выбранному стилевому оформлению и защита от оползней грунта.

Для выбора типов блоков по материалам и размерам, застройщик должен учитывать следующие важные моменты:

  • характеристика почвы и ее предрасположенность к разрушительным процессам под воздействием природных факторов;
  • геометрия неровностей, рациональные методы компенсации склонов;
  • какой должна быть подпорная конструкция: несущая или в форме устойчивого основания, для этого должны быть выполнены предварительные расчеты;
  • материал стен определяют с учетом высоты, типа подпорной конструкции и принципа функционирования.

При выборе блоков для подпорных стен, которые размещены в густонаселенных районах, дополнительно должны обеспечиваться такие условия:

учитывать динамические воздействия от всех видов транспорта;
неизбежность сноса ветхих построек на площадке строительства;
важность выполнения археологических исследований;
обязанность демонтажа старых подземных инженерных коммуникаций и фундаментов;
потребность проведения реконструкции и укрепления окружающих строений застройки.

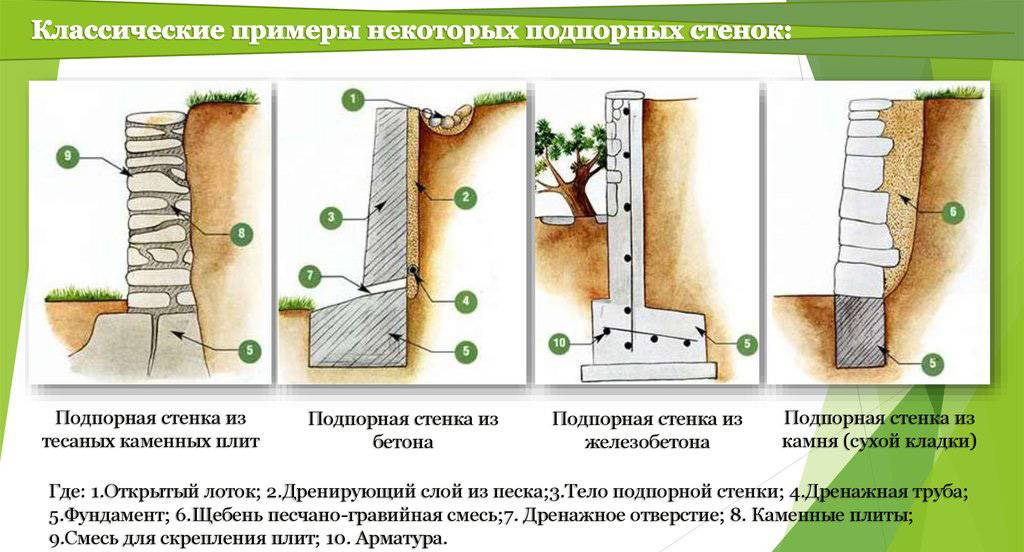

Разновидности конструкций

Укрепительные подпорные стены из блоков подразделяются на 3 вида:

  1. Массивные, удерживают давление грунта благодаря своей большой массе. В этом случае прочность конструкции будет зависеть от размера заглубления. Такие стены требуют большой объем строительного материала. Поэтому для частного домостроения на участках с незначительным наклоном, рекомендуется выполнять невысокие подпорные конструкции выше уровня почвы на 0,6-0,7 м, заглублением 0,2-0,25 м и толщиной — 0,3-0,40 м.
  2. Комбинированные, обладают меньшим весом, чем первые. С целью повышения устойчивости, возводят фундамент с размером намного большим, чем ширина подпорной стены. В этом случае слой грунта, будет давить на выступающие компоненты фундамента, тем самым снижая нагрузки и увеличивая устойчивость конструкции.
  3. Тонкостенные выполняют Г- либо Т-образной конфигурации. В этой конструкции вертикальное давление почвы на опору будет снижать горизонтальные нагрузки и повышать устойчивость подпорной конструкции к опрокидыванию.

Из чего состоят?

Такая конструкция обычно, содержит 4 составные части:

  • тело – главная видимая часть;
  • фундамент – подземное основание;
  • дренаж – система сбора атмосферных вод;
  • водоотвод – система трубопроводов для отвода собранных атмосферных вод.

При этом если первая часть конструкции требуется в основном для реализации подпорной функции и преследует эстетическую цель, то остальные части конструкции необходимы для выполнения технических нормативов.

Такие сооружения группируются по высоте:

  • небольшие до 1 м;
  • средние до 2 м;
  • высокие свыше 2м.

Выбор материала и габаритов блока и фундамента выполняется после расчета подпорной стены по нагрузкам, которые могут воздействовать на ее конструкцию:

  • вертикальные: сила от засыпного грунта, воздействующая на стену и на участок; вес, оказывающий давление на верхнюю поверхность сооружения;
  • общая масса подпорной стеновой конструкции;
  • горизонтальные: сила трения, которая возникает на участках, где грунт соединяется с фундаментом;
  • давление почвы на подпорную стену;
  • силы, возникающие при сейсмических колебаниях почвы;
  • ветровой напор, особенно для стен выше 2 м;
  • потоки воды, в особенности в котловинах;
  • вибрационные разрушительные силы, возникающие от движения транспорта, особенно железнодорожного;
  • зимнее вспучивание грунта.

Подпорные стенки в ландшафтном дизайне

Помимо основного назначения, заключающегося в укреплении рельефа, подпорные стенки широко используются в ландшафтном дизайне. С помощью этого элемента можно придать участку неповторимый колорит и комфорт. Особенно эффектно выглядит сочетание подпорных конструкций с экзотическими растениями, клумбами, фонтанами и другими декоративными предметами. Ниже приводятся фото наиболее удачных дизайнерских решений.

Подпорная стенка позволяет укрепить рельеф участка, повысить эффективность использования территории и создать благоприятные условия для выращивания садово-огородных культур. Террасирование позволяет предотвратить оползни и осыпание грунта, сводит к минимуму эрозию почвы. Кроме того, с помощью декоративных ограждений можно в самом выгодном свете представить рельеф участка.

Особенности проектирования

Подпорная стена может иметь определенное назначение. В зависимости от этого, конструкция предусматривает четыре составляющих, а именно:

  • фундамент;
  • водоотвод;
  • тело;
  • дренажную систему.

Именно подземная часть должна соответствовать техническим нормативам и выполнять основную функцию, тогда как тело предназначено для эстетических целей. Высокими стенки считаются, если они имеют высоту больше 2 м над уровнем почвы

На этапе проектирования важно предусмотреть еще и то, какой будет задняя стенка

Классификация здесь ведется по уровню наклона, он может быть:

  • лежачим;
  • пологим;
  • крутым.

В последнем случае речь идет о прямом или обратном скате. Профили таких стен могут быть самыми разными. Но в основном это трапеция или прямоугольник. Грани обладают разными уклонами, это касается первой из упомянутых конструкций.

Можно ли строить из фундаментных сплошных блоков?

Штучные изделия ФБС изготавливаются из тяжелого бетона класса В 12,5 и по своим техническим характеристикам идеально подходят для возведения укрепительных сооружений.

Монтаж блочных камней по своей технологии напоминает кирпичную кладку, только вместо кирпичей укладываются массивные бетонные блоки. Укрепительная конструкция из сборного бетона возводится буквально за считанные часы и с минимальными трудозатратами.

Однако следует учесть, что блочная бетонная стена по прочности существенно отличается от монолитных армированных бетонных конструкций. Дело в том, что при большой высоте и протяженности бетонные блоки не могут обеспечить достаточную устойчивость и целостность стеновой конструкции.

Сдвигающая сила земляных масс и пучение грунтов выдавливают отдельные камни из кладки. Поэтому максимальная высота подпорной стены из блоков ФБС толщиной 600 мм ограничена и не должна превышать составляет 1,5 метра.

Основные технические показатели бетонных блоков:

НаименованиеСостав Прочность(кгс/см2)Плотность (кг/м3) Морозостойкость(цикл)
Бетонные блоки ФБСЦемент, песок, гранитный щебень, вода100-110От 2400От 200

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
