Устройство свесов крыши, их польза и назначение
Свесом принято называть нижнюю часть крыши выступающую за уровень стен дома. Она предохраняет фундамент и стены от дождей. Ширина его может колебаться от 40 сантиметров до метра. В принципе, по правилам строительства вовсе не обязательно производить подшивку этой части здания.
Однако при этом могут произойти некоторые неприятности. Например, сильный ветер, подкравшись сбоку под незащищенную свесом кровлю, может попросту сорвать кровельное покрытие. Да и спрятать хочется изнанку кровли вместе со всеми слоями ее «пирога» — гидроизоляцией, утеплителем и некрасивой нижней частью стропил. По правилам подшивают крышу после всех работ по монтажу кровли. Также до этого должно быть проведено утепление всех наружных стен дома и их отделка. Т. е. подшивка это своего рода заключительный этап строительства и внешней отделки вашего дома.
Фронтонный и карнизный свес и их различие
Есть два вида свесов — горизонтальные, их еще называют карнизные и фронтонные. Карнизный свес образовывается нижней частью скатной крыши, а фронтонные свесы — это наклонные свесы образованные боковой частью ската.
Он составляет нижнюю часть наклонной крыши, способствуя прохождению воздуха на чердак. Это характерно для крыш чердачного типа. А вот у мансардных крыш воздух через свес поступает внутрь «кровельного пирога» — туда, где воздушная прослойка. Затем воздух продолжает свой путь наверх, до самого конька. Вот так и происходит вентиляция кровли.
А теперь представим, что свес будет плотно забит, к примеру, досками. Будет нехорошо – вентиляция не будет осуществляться. Однако если подшивку крыши не делать вовсе, то под кровлю смогут залезть мыши, залетать птицы или насекомые. Стропила нужно будет защищать краской, а то туман и влага повредят их.
Внимание! Из всего вышеперечисленного делаем вывод, что подшивку карнизного свеса нужно делать не плотную, а вентилируемую. Эту самую вентиляцию можно выполнить несколькими способами:
Эту самую вентиляцию можно выполнить несколькими способами:
- Самый элементарный вариант – оставить щель между стеной здания и подшивкой. Если для подшивки используется профнастил, то этот зазор должен быть от 0,6 до 1,2 сантиметра, для вагонки или сайдинга – от 1 до 1,5 сантиметра.
- Для таких вариантов подшивки карнизов крыши, как металлические листы, плиты или вагонка можно применять готовые вентиляционные решетки, которые монтируются в материал.
- Если свес обшивают досками, для вентиляции делают щели между ними, от половины сантиметра до сантиметра.
- Используя софиты, можно применить перфорированный материал, созданный специально для этих целей.
Правило № 1. По объему вентиляционные отверстия не могут быть меньше, чем одна пятисотая часть всей площади для вентиляции. При этом кровля на основе битума, а также фальцевого типа требует большего диаметра этих отверстий, чем глиняная черепичная кровля. Ведь последняя всё-таки «дышит».
Правило № 2. Все отверстия для вентиляции надо прикрыть решетками. Если это щели, то используем сетку. Такая мера оградит их от грязи, листьев, насекомых и птиц.
Пример карнизного свеса обшитого по горизонтали. Фото: http://krovmart.ru
Он образуется боковой частью ската, расположенной под наклоном. Здесь о вентиляции беспокоиться не нужно, а вот о должной защите от ветра и влаги следует позаботиться. Иначе сильный ветер, дующий порывами, может загнать дождь между досками обрешетки, которые выступают наружу. А это уже серьезно, так как может намокнуть утеплитель, перестав хорошо сохранять тепло.
Внимание! Поэтому, при работе с отделкой фронтонного свеса на первый план выходит герметичность. Пример фронтонного свеса
Пример фронтонного свеса.
Виды свесов крыши — на что обратить внимание.
Существует два вида — карнизный свес, другое название горизонтальный, и фронтонный свес. Рассмотрим чем они отличаются и особенности подшивки каждого.
Карнизный свес.
Образуется нижним фрагментом скатной крыши. Сквозь него воздушные массы проходят на чердак. В случае обустройства отапливаемой мансарды, снизу ската воздух поступает в подкровельное пространство, проходит наверх и выводиться через конек или аэратор, так выполняется вентиляция всех элементов «кровельного пирога».
Для правильной организации тяги воздуха подшивку карнизного свеса необходимо выполнять вентилируемую, не сплошную, а с приточными отверстиями. Для этого применяют один из следующих методов:
- Самый простой — устроить зазор между панелью и стеной. Исходя из применяемого материала величина зазора должна быть: 1-1,5 см. для сайдинга или деревянной вагонки, 0,6-1,2 см. для профлиста.
- Встроить решетки для аэрации — устанавливаются они непосредственно в панель обшивки.
- Когда в качестве отделочного материала выбраны деревянные доски, можно при монтаже оставлять между ними щели размером 0,5-1 см.
- Более популярное решение — подшить карнизный свес перфорированным софитом.
При отделке горизонтального свеса нужно соблюдать два важных правила:
- Все вентиляционные прорези и зазоры необходимо закрывать сеткой или решетками. Так под кровлю не будут попадать мусор и листья, мелкие птицы и насекомые.
- По объему прорези не должны быть меньше 1/500 части всей вентилируемой площади. Вдобавок каждый тип кровельного материала предполагает свой диаметр отверстий. К примеру, керамика «дышит», вентиляционные зазоры нужны меньшего диаметра чем для гибкой черепицы.
Фронтонный свес.
Образуется наклонной боковой частью ската крыши. Здесь задача противоположная — нужно защитить обрешетку и утеплитель от намокания и выдувания, а значит исключить проникновение ветра и дождя под кровлю. Подшивка в этом случае выполняется сплошным герметичным способом.
Материалы, используемые для отделки
Водоотведение дождевых вод с крыши частного дома Фронтон не будет выглядеть законченным без соответствующей отделки. Он может быть обшит тем же материалом, которым отделываются стены, а также любыми другими видами покрытий. Среди них выделяют:
- сайдинг;
- камень;
- дерево;
- черепицу;
- кирпич;
- металлопрофиль.
Все виды материалов имеют свои достоинства и недостатки. Они могут выбираться в соответствии с общим стилем строения, конструкцией крыши.
Отделка фронтона мансарды
Деревянный фронтон
Этот вариант идеально подходит в том случае, если стены дома выполнены из дерева. Обычно для этих целей приобретается блок-хаус — особая доска, которая и применяется для отделки. По внешним данным она схожа с отделочным материалом строения и потому позволяет сохранить целостность восприятия общего облика здания.
Деревянная отделка хороша тем, что этот экологически чистый материал способен «дышать», не накапливает конденсат, его можно купить в любом специализированном магазине. Такой тип отделки фронтонов встречается довольно часто.
Но деревянная отделка имеет свои недостатки. Стоит она дороже, чем другие варианты, а также склонна менять свои физические параметры из-за перепадов влажности и температур
Именно поэтому перед началом работ важно обработать все деревянные элементы защитными средствами, в том числе влагоотталкивающими и противопожарными
Кирпичный фронтон
Часто встречающийся вариант оформления фронтона при строительстве домов из кирпича. Чтобы снизить количество зазоров между скатами и стенками фронтона, края строительного материала могут быть стесаны. Чтобы фронтон был прочнее, во время кладки используется арматурная сетка. Для удобства работы посередине торца устанавливается деревянная рейка высотой до конька кровли. От нее протягиваются тонкие шнуры так, чтобы сформировался равнобедренный треугольник.
Старинный фронтон из кирпича
Черепица
Довольно красивый, но сложный в работе вариант отделки фронтона. Оптимально походит для отделки мансард, декорирования слуховых окон, эркеров. Сложность заключается в том, что на вертикально расположенных поверхностях работать с черепицей нелегко. Зато выглядит такой фронтон действительно шикарно.
Фронтон, отделанный черепицей
Профлист и другие виды металлических изделий
Плоские листы из металла стоят недешево и для обшивки фронтона используются редко. Поэтому чаще всего применяется обычный профлист. Такая отделка не боится воздействия влаги (за счет полимерного защитного слоя), света, ветра. Но работать с такими материалами нелегко.
Фронтон дома, отделанный профнастилом
Сайдинг для отделки фронтона
Это наиболее часто используемый материал для оформления не только фронтонов, но и стен дома. Он прост в монтаже, стоит недорого, а выглядит достаточно красиво, изобилуя цветовыми вариациями. Конечно, виниловый сайдинг нельзя назвать экологически чистым вариантом отделки, но за счет других его преимуществ можно закрыть глаза на этот недостаток. К плюсам использования материала можно отнести долговечность, надежность, простоту монтажа, устойчивость к воздействию погодных условий, большой выбор цветов.
Отделка фронтона сайдингом
Сайдинг может устанавливаться как с предварительной подготовкой стен (утепление и гидроизоляция), так и без нее. Все зависит от того, каким будет назначение чердачного помещения (оно может быть жилым, а может использоваться для складирования вещей).
Монтаж сайдинга выполнить своими руками довольно просто. Существует масса комплектующих, упрощающих работу. Поэтому с задачей способен справиться даже новичок.
Как подшить свесы крыши своими руками
Свесом крыши называется продолжение стропильной системы на определённое расстояние за пределы стен строения. В отдельных случаях для удлинения этого элемента применяются кобылки — доски, являющиеся продолжением стропильных ног.
Свес имеет чисто практическое назначение — защиту стен от воздействия внешних факторов — дождя, града и снега.
Но, кроме функционального назначения, свес может выполнять и чисто эстетические задачи, являясь украшением строения.
Подшивка свеса производится снизу различными материалами, формируя конструкцию, опоясывающую дом со всех сторон. Для этого используются различные материалы:
- Лист металлический оцинкованный.
- Лист металлический окрашенный или с пластиковым защитным покрытием.
- Доска — вагонка шпунтованная.
- Сайдинг виниловый.
- Софиты — специальные изделия для формирования свеса и обеспечения работы системы естественной вентиляции.
Различают два вида свесов:
- скатный свес является продолжением ската кровли;
Скатный свес образуется за счёт продолжения кровельной конструкции за габариты дома для защиты от осадков
- фронтонный свес формируется на продолжении обрешётки с торцов здания.
Фронтонный свес формируется выступами кровельного покрытия и обрешётки на торцах здания. В некоторых видах кровли его может не быть
Фотогалерея: подшивка свесов кровли
Кровельные свесы, обитые вагонкой, хорошо дополняют внешний вид дома из бруса или оцилиндрованного бревна
Подшивка обрезными досками применяется в качестве простого и недорогого способа отделки свесов
Сайдинг служит дольше, чем дерево, поэтому кровельные свесы будут надёжно защищены не один десяток лет

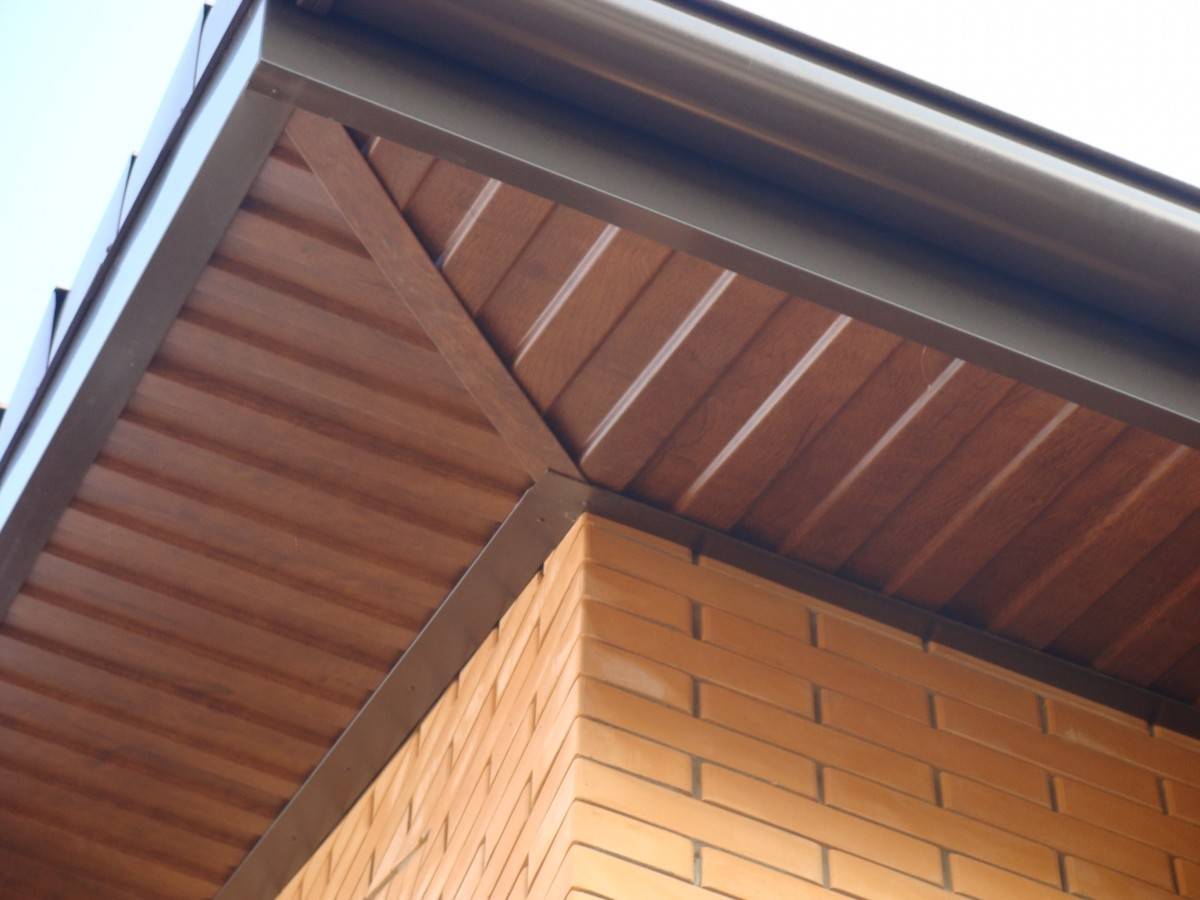

Металлические софиты не только придают дому законченный вид, но и служат для вентиляции подкровельного пространства
Отделка кромок свесов
Основополагающим документом для проектирования безопасных зданий и сооружений является Федеральный закон от 30.11.2009 «Технический регламент о безопасности зданий и сооружений». На его основе разработаны различные документы по созданию свесов, в том числе СНиП II-26–76 «Кровли». Требования документа оговаривают правила устройства свесов различных конструкций и применяемые для этого материалы.
Этот свод правил и требований постоянно дорабатывается и изменяется в связи с появлением на рынке различных кровельных материалов.
Оптимальный размер свесов
Как уже упоминалось, назначение свесов состоит в защите стен. Поэтому чем он шире, тем лучше исполняет свою функцию. Но имеются и ограничивающие параметры — широкий свес подвергается повышенным ветровым нагрузкам, которые могут со временем расшатать его, приводя к образованию протечек в кровле.
Поэтому ширина этого элемента редко устраивается более одного метра. Для зданий в один или два этажа нормативами предусмотрена величина свеса 60 сантиметров, а для нормального устройства водосливной системы она должна быть не менее 40 сантиметров.
Кровельные свесы могут выполняться в едином стиле с другими архитектурными элементами здания, например, с козырьком над входом
Материалы для подшивки
Выбирая материал для обшивки свеса, нужно согласовать это со стилем дома. Согласитесь – не особо эстетично будет выглядеть подшивка крыши пластиком белого цвета, если дом деревянный, да еще и темный.
Доска — лучше строганная, но подойдет и обрезная
Лучше брать доски хвойных пород дерева, шириной от 5 до 25 сантиметров, а толщиной от 1,7 до 2,2 сантиметра. Перед монтажом нужна обработка антисептиком, лаком или краской. Перед работой необходимо дать доске месяц полежать на улице под навесом – иначе если она будет слишком сухой или влажной, то потом она покоробится.
Обшивая свес, между досками делают щели в сантиметр или полтора для вентиляции. При монтаже досок перпендикулярно стенам их крепят с двух сторон (если свес широкий, то и в третьем месте – в центре доски). Если доски монтируют параллельно стенам, закрепляют их через каждый метр.
Стоит она недорого, от 120 $ за кубометр, или от 2,2 $ за квадратный метр.
Вагонка деревянная
Этот материал хорош тем, что уже обработан (в отличие от досок), поэтому и пользуется большим спросом. Для обшивки свеса необходимо брать влагостойкую вагонку, предназначенную для работы в данных условиях. Как и доску, этот материал тоже надо перед монтажом месяц подержать на открытом воздухе. Способы монтажа такие же, как и для доски, только щели оставлять не нужно. Вместо этого используют готовые решетки для вентиляции, на расстоянии друг от друга 1,5 метра.
Стоимость – от 6 $ за метр квадратный.
Фото: hibara.net
Поливинилхлоридный (ПВХ) сайдинг
Для подшивки нужен сайдинг, имеющий защиту от влаги. К нему в комплекте приобретается все необходимое: это и полосы в виде буквы «П» для отделки края, и уголки для крепежа мест соединений планок, и решетки для вентиляции. Монтируют планки перпендикулярно стенам, крепя их в двух, трех или четырех местах. Число мест крепления зависит от того, какой ширины свес. Крепить ПВХ панели вдоль свеса крыши не рекомендуется так как он не такой жесткий как деревянные планки и требует большого количества креплений и может прогибаться.
Стоимость – от 4 $ за метр квадратный.
Профнастил (профлист)
Этот материал прост в монтаже – ведь его можно класть большими плоскостями, а крепить с таким же расстоянием, как доску. Высотой его профиль может быть от 0,8 до 2 сантиметров. При подшивке свесов крыши профлистом оставляют зазор от 0,6 до 1,2 сантиметра (зависит от температурного расширения). Вентиляцию делают при помощи специальных решеток.
Стоимость – от 9 $ за метр квадратный.
Фото: www.ruspolekb.ru
Листовой металл
Это может быть оцинкованная или покрытая полимером сталь, а также алюминий или медь. Толщина листов – от 0,6 до 0,8 миллиметра, а длина — до 6 метров. Для вентиляции можно или решетки готовые вставить, или перфорированные куски листов. Там, где проходит линия отреза, стальные листы обрабатывают от коррозии (для алюминия и меди это не нужно). Минус применения таких материалов — то, что для резки нужен специальный инструмент.
Стоимость – от 5 $ за метр квадратный.

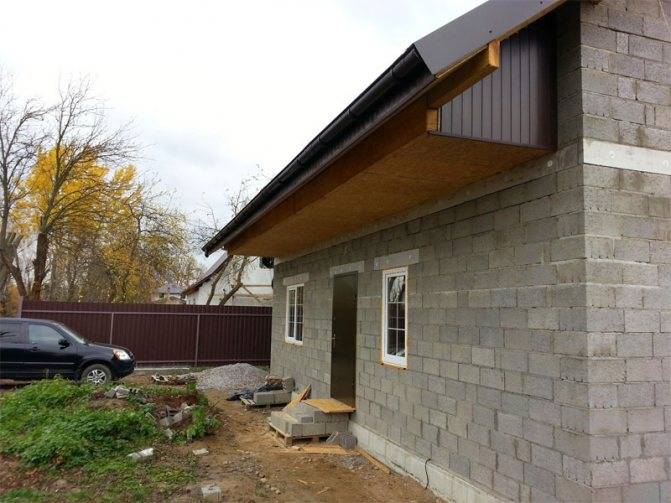

Фанера и ОСП
Для подшивки свесов, берут марки материалов, которые являются водостойкими. Плиты эти достаточно жесткие, монтировать можно большими кусками. Для этого делают коробку из деревянных брусков – плиты привинчивают к ней. Крепят их через каждые 1 — 1,2 метра. Для вентиляции врезают готовые решетки. Свес из этого материала непременно нужно покрасить, иначе он выглядит не очень красиво.
Фанера стоит около 6,5 $ за метр квадратный, ОСП – примерно в 2 раза дешевле.
Подшивка крыши софитом — быстро, просто и надежно
Софиты — это планки, выпускаемые специально для подшивки свесов. Они могут быть сделаны из самых разных материалов. В частности, из таких как ПВХ, сталь, медь, алюминий. Имеющие большую палитру цветов и различную фактуру, софиты могут быть подобраны к дизайну любого дома.

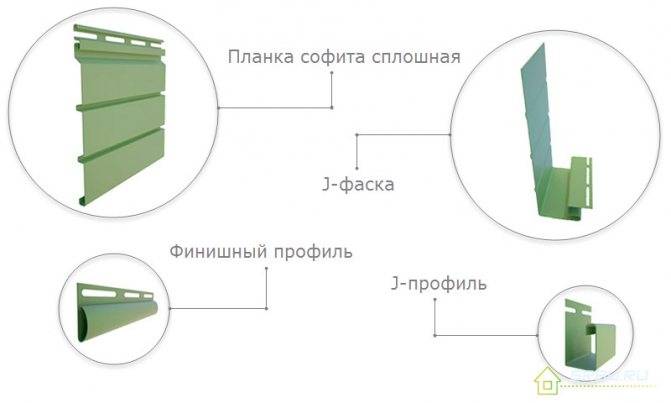

В комплекте их имеются следующие основные детали:
- Софитные панели;
- лобовые планки (иначе, фаски);
- профили J-образной формы, имеющие пазы;
- финишные планки.
Внешний вид софита и доборных элементов может отличаться в зависимости от производителя и материала изготовления. Софитные панели бывают тройные, двойные и одинарные, сплошные (для фронтонов) и перфорированные (для карнизов).
Надо заметить, что подшивка свесов крыши софитом значительно упрощает работу. Для этого не требуется привлекать опытных строителей – и самому можно справиться. Нарезать планки согласно ширине свеса и закрепить их перпендикулярно стенам на профилях с пазами – вот и вся хитрость монтажа.
Стоят планки из ПВХ от 4 — 8 $ за квадратный метр, а крепежные планки и фаски – в 5 раз дешевле.
Цены на софиты для подшивки кровли:
Этап III. Фиксация фасок и профилей
Теперь переходим непосредственно к монтажу софитов. Давайте рассмотрим, для каких задач нужны специальные профили и фаски, которые всегда идут в комплекте:
- J-профиль – это основной подвесной элемент. Им обрамляют карнизный свес и стыкуют две панели софитов по длине.
- L-образная панель нужна для лобовой планки. Выпускается размерами 15, 20 или 25 см, реже – 45 см. Такая планка позволяет подшить кровлю под углом.
- J-фаска – это ветровая планка с J-профилем. Она позволяет подшивать свес перпендикулярно стене, и выпускается в размерах 15, 20 и 25 см, иногда 40 см.
Вот как работать с J-планкой. Устанавливать ее нужно параллельно стене дома, а для этого измерьте расстояние между этими планками и отнимите 6 мм для температурного изменения размеров панелей. Далее установите отрезанную панель в пазы и прибейте планку так, чтобы потом крепеж не мешал свободному расширению материала. Соедините панели между собой в замке.
Укладывайте панели в горизонтальном или наклонном положении. Сохраните расстояние между точками крепления в 30 см. А на углах поворота с 45° установите две J-планки, которые будут соединены задними стенками и Н-профилями.
Вот где конкретно фиксируют все эти элементы:
Способ с J-фаской более эстетичный, ведь так хорошо скрывается весь крепеж. Вот как с ней работать:
- Шаг 1. Со стороны стены установите J-профиль, прямо на доску, при помощи саморезов с шагом 50-60 см.
- Шаг 2. Далее, по верхней линии лобовой доски зафиксируйте финишную планку. Если нужно, обрежьте лишнее, подогнав длину плоской части.
- Шаг 3. Затем J-фаску нужно вставить в финишную планку и закрепить. Это позволит избежать волнистости самой фаски.
Что касается финишной планки, без нее можно обойтись, если вы будете использовать коротки крюки водостока. Такие крюки крепят прямо в лобовую доску, а J-фаску фиксируют саморезами. Если же торцевая или лобовая доска будут оставаться открытыми ради декоративности, тогда применяйте два J-профиля.
Также, если J-фаску нужно будет повернуть, то следуйте такой инструкции:
- Шаг 1. Начинайте монтаж софитов на карниз крыши с угла, и для этого заранее отметьте линию сгиба там, где планка будет согнута на повороте там, где остается 150 мм от края.
- Шаг 2. Теперь паз срежьте до сгиба и оставьте только завальцовку у нижней полки.
- Шаг 3. На нижней полке проделайте вырез под 45°. Теперь фаску согните так, чтобы край нижней полки оказался снаружи. Сейчас короткий край планки не нужно крепить к обрешетке, т.к. он будет прижат к лобовой доске уже следующей планкой.
Если вы дополнительно будет потом проводить держатели или кабели, тогда в такой обшивке нужно оставлять отверстие на 5 мм больше, чем нужно для сверла. Это также необходимо для сжимания и расширения.
Вентиляция крыши дома
Перед выбором материала нужно затронуть такую тему, как вентиляция карнизного свеса, поскольку способы ее обеспечения будут рассматриваться для каждого материала, используемого при подшивке кровли, отдельно. Так зачем нужна вентиляция крыши? Она обеспечивает циркуляцию воздуха, необходимую для предотвращения порчи деревянных элементов несущей конструкции кровли. Всем известно, что теплый воздух всегда поднимается вверх. Если не обеспечить его беспрепятственную циркуляцию под крышей дома, то будет образовываться конденсат, который, стекая на утеплитель, приведет его в негодность.
Схема вентиляции мансардной крыши
Каркас обшивки карниза
Подшивка карниза крыши выполняется после установки кровельного каркаса и подгонки выступающих краев стропил под размер. После отпиливания стропильных ног по линии монтируется первая доска обрешетки, которая в дальнейшем служит ориентиром для работ на следующих этапах. Далее следует выполнить обшивку свесов, выбрав подходящий тип конструкции:
- Прошивка по стропилам. Такой вариант монтажа характерен для крыш с относительно небольшим углом наклона скатов, либо в случае, когда требуется увеличить высоту здания. Чтобы зашивать карнизный свес по стропилам, нижние части стропильных ног должны находиться в одной плоскости. В противном случае требуется выравнивание при помощи дополнительных досок, которые прибиваются стропилам внахлест. После этого монтируют первую и последнюю планку подшивки карниза, а между ними натягивают нити. Остальные элементы монтируются в соответствии с данным ограничителем уровня.
- Второй способ более распространен. Стропильные ноги обрезаются по горизонтали и вертикали. Внизу стропил закрепляется доска, к стене монтируется брус, причем он должен располагаться на 1 см выше лобовой доски, чтобы обеспечивался сход влаги. При ширине свеса более 450 мм посередине следует закрепить дополнительную доску. В местах схода свесов вальмовой крыши доски крепятся встык плашмя.
Подшивка карниза крыши своими руками включает создание короба свеса крыши. В обоих вариантах устройства обшивки он выполняется одинаково: на обрешетку вдоль фронтона набивается доска, от нее требуется отмерить расстояние, которое должно соответствовать ширине свеса. Затем доска прибивается параллельно стене фронтона.
Монтаж подшивки
Обшивка карниза крыши софитом требует использования J-образной планки, которая закрепляется при помощи саморезов вдоль карниза и вдоль стены. Листы софита монтируются между планками. Длина каждой панели должна равняться расстоянию между смонтированными планками минус 6 мм для термического расширения материала. Если свес крыши превышает 900 мм, следует вычесть 12 мм. Лобовая доска закрывается специальной лобовой планкой. Использование софита и специальных элементов позволяют выполнить долговечный, функциональный и привлекательный свес крыши.
Перед тем, как обшить карниз крыши обрезной доской или деревянной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами. Это позволяет продлить срок службы подшивки.
Ширина обрезной доски подгоняется в зависимости от размеров свеса. Элементы следует монтировать с шагом в 10 мм, создавая вентиляционные зазоры. Если карнизный свес зашивается вагонкой, планки укладываются с соединением шип-паз, при этом через каждые 1,5 метра следует установить специальные вентиляционные решетки.
Чтобы зашить свесы кровли профнастилом, необходимо прикрутить предварительно нарезанные листы к каркасу параллельно стене и вдоль карниза. В качестве крепежа используются саморезы. Стык стены и листового материала закрывается внутренним уголком и лобовой планкой. Внутренний уголок следует прикрепить к профлисту, лобовую планку – к лобовой доске. Крепление наружного уголка выполняется по внешним стыкам профилированного листа.
По фронтону профнастил монтируется вдоль стены, по наружной кромке кровельного свеса. Затем устанавливаются уголки и торцевая планка. Чтобы обеспечить доступ воздуха для вентиляции кровли, ширина листа профнастила должна быть 2 см меньше, чем ширина свеса
Важно учитывать, что подшивка, выполненная из металлического листа, склонна к коррозии в местах скопления влаги и срок ее службы уступает другим вариантам отделки карнизного свеса
Список источников
- pootdelke.ru
- KrovPortal.ru
- stroykrishu.ru
- kroemsami.ru
- FB.ru
- Roofs.club
- VseoKrovle.com
- krovlyaikrysha.ru
Типы подшивки
Тип подшивки софитов желательно выбирать еще на стадии строительства стропильной системы. В настоящее время строительстве используется два варианта расположения планок.
- Диагональный. Самый простой метод, панели прибиваются параллельно плоскостям стропильных ног по диагонали к фронтонным стенам. Преимущества – нет надобности делать специальный каркас, достаточно зафиксировать по стропилинам обыкновенные продольные рейки или доски. Недостаток – внешний вид удовлетворяет далеко не всех застройщиков.
Подшивка карнизов крыши
- Горизонтальный. Для фиксации панелей необходимо готовить специальный каркас. Это довольно сложное занятие, мастер должен иметь практический опыт выполнения строительных и плотницких работ.
Кровельные софиты
По технической сложности установка софитов относится к средней категории. Здесь главное очень внимательно работать, не допускать больших разбросов по линейным размерам. Связано это с небольшими размерами планок, на таких элементах отлично заметны все расхождения по размерам.
