Устройство и монтаж деревянной стропильной системы

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

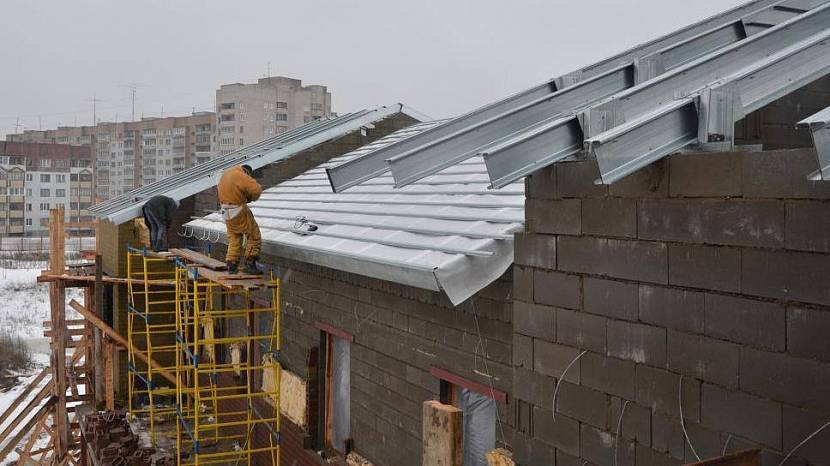

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Ремонт деревянной кровли

Проблемы с деревянным покрытием обычно возникают в тех местах, где был застой воды или элементы неплотно прилегают друг к другу. Не рекомендуется делать врезки или заплаты, лучше всего полностью менять вышедшие из строя деревянные элементы, укладывая на их место новые. При повреждении гнилью подстропильного бруса готовят такой же, с соответствующими размерами и врезками, после чего устанавливают его на место повреждений детали.

Если были повреждены стропила, то вся крыша может провиснуть. В этом случае надо подпереть её стойками и удерживать домкратами, после чего установить под стропила подкосы и закрепить их скобами. Если стропильная нога только начала подгнивать, её можно усилить за счёт установки накладок, которые фиксируются с обеих сторон стропила при помощи болтов. Накладка должна минимум в два раза превышать длину подгнившего места.

Усилить стропила можно за счёт установки накладок, которые фиксируются с обеих сторон при помощи болтов

Чтобы избежать необходимости проведения ремонта, надо периодически осматривать как кровельный материал, так и стропильную систему. Если во время простукивания балок слышен глухой звук, это свидетельствует о внутреннем повреждении, такой элемент лучше сразу заменить.

Разновидности двухскатных крыш

Рассмотрим основные типы кровель с двумя скатами, стропильная система в которых будет несколько отличаться по исполнению.

Симметричная двускатная крыша

Это самая простая двускатная крыша, однако, наиболее надежная и востребованная. Симметричные скаты позволяют распределять нагрузку на мауэрлат и несущие стены равномерно. В данном случае тип и толщина утепляющего слоя не влияют на выбор кровельного материала. Толстые брусья стропил имеют достаточный запас прочности, поэтому не будут прогибаться. Кроме того, распорки можно устанавливать по своему усмотрению.

Среди недостатков данного варианта можно отметить лишь слишком острый угол скатов, который затрудняет использование чердачного этажа и создает «глухие» зоны, не имеющие применения.

Крыша с двумя ассиметричными скатами

Если угол наклона скатов сделать более 45º, можно задействовать некоторые неиспользуемые участки пространства. Появится возможность даже обустроить жилое помещение на чердаке. Однако потребуются некоторые дополнительные расчеты, поскольку нагрузка на стены станет неравномерной.

Крыша ломаная с внешним или внутренним изломом

Подобная конфигурация дает возможность разместить под крышей просторную мансарду или чердак. Вместе с тем, в данном случае потребуются более сложные инженерные расчеты.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных системУстройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

  1. Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
  2. Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
  3. Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
  4. Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать,

Подготовительные работы перед установкой стропильной системы

Монтаж и установку стропильной системы своими руками принято начинать с подсчетов и предварительных работ.

Для установки вам могут понадобиться строительные инструменты и элементы, а также специальный материал.

Профессионалы рекомендуют первоначально продумать план строения и возведения стропил. Для правильно просчитанных параметров стропильных ног, вам нужно будет обратиться к архитектору.

При желании своими силами установить стропильные ноги, вам нужно будет произвести расчет самостоятельно. Ниже мы напишем параметры, которые необходимо учесть при расчете и изготовлении стропильной системы своими руками:

  1. Вид кровли и кровельного материала;
  2. Угол ската крыши;
  3. Внешние климатические условия.

Материалы для утепления кровли

Очень важно для теплоизоляции крыши дома из бруса выбрать качественный и надежный материал. Есть ряд параметров, которым должен обязательно соответствовать утеплитель для крыши

Требования к материалам

Основные показатели качественного теплоизолятора:

  • экологичность и безопасность для человека.
  • низкая теплопроводность (не более 0,04 Вт/м°С);
  • небольшой вес, чтобы не создавать дополнительной нагрузки на несущие элементы конструкции;
  • хорошо держит свою форму;
  • высокая паропроницаемость;
  • звукоизолирующие свойства;
  • плотность не ниже 15 кг/м3.

Какие утеплители можно использовать для крыши

Виды утеплителя для крыши

Следует сказать, что среди огромного количества современных утеплителей, не так уж и много материалов, соответствующих перечисленным выше критериям.

Для утепления кровли можно применять:

  • минеральную вату;
  • эковату;
  • керамзит;
  • пенополистирол;
  • пенополиуретан.

Особенности каждого материала

Чтобы определить, какой утеплитель лучше, остановимся на каждом подробнее:

Минеральная вата по праву считается наилучшим материалом для теплоизоляции деревянного дома

При небольшом весе она имеет высокую плотность, что очень важно при утеплении кровельной конструкции. Минвата не горюча и не впитывает влагу, эти показатели особенно ценны при использовании в деревянных постройках. Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани. Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Способы крепления стропилин

Эти детали конструкции могут быть закреплены двумя методами.

  1. Болтом и хомутом, где в этом случае торцевая часть стропилины срезается, а сама она ставится на балку в том месте, где изготовлена выемка. Скрепление отдельных элементов производится при помощи болтов. Соединяются они так, что место крепления находится перпендикулярно верхней части стропилины. Иногда для соединения используются системы хомутов.
  2. Двойным зубом. Метод применим в случае, если наклон ската кровли относительно горизонтали менее или равен 35 градусам. В этом случае на балке делаются два упора, в стропильной ноге делается специальное отверстие, а на месте крайнего упора на балке вырезается шип. По размерам эти элементы должны соответствовать друг другу.

Пример установленной стропильной ноги

По каким признакам могут различаться крыши

Срубы, как правило, имеют скатные кровли различных форм. Самая типичная и простая для частных домов – это двускатная (или щипцовая). Именно о ней мы и будем говорить в этой статье.

Также в малоэтажном строительстве пользуются популярностью мансарды, и соответственно мансардные формы крыш. Однако для мансарды необязательно сооружать крышу ломаной конфигурации. Можно сделать так называемую «полумансарду», если поднять стены, примерно, на 1/3 или половину этажа и поставить обычную двускатную крышу. Можно даже обойтись обычной щипцовой (треугольной) крышей, если она достаточно широка и высока.

В принципе ж, можно и шифером накрыть по обрешётке, и готово. А утеплять уже потолок – перекрытие между чердаком и жилым этажом. Это, конечно, самый простой и брутальный вариант. С крышей, даже нетеплой, многие предпочитают повозиться основательней – особенно сейчас, когда появилось столько материалов, и по уверениям их производителей, ни шагу нельзя ступить без всевозможных паро-, гидро- и прочих изоляций и утеплителей. Но ключевая мысль такая – что конструктивно утеплять чердачное перекрытие (потолок) значительно проще, чем саму крышу. Особенно, если речь идёт о срубе с рублеными фронтонами, и дальше будет понятно, почему.

С другой стороны, можно сделать утеплённую крышу – для мансарды, или чтобы не делать отдельно потолок (например, в бане – в комнате отдыха).

  • По конструкции несущих элементов:
  • Многие знают, что основные несущие элементы крыши – это стропила. Но есть ещё и…
  • кровля на слегах

Стропила могут быть жёстко связаны с остовом дома, или быть скользящими («плавающими») – независимая стропильная конструкция. Жесткие традиционно разделяют на:

  • висячие – оказывают распирающее давление на стены при переносе веса крыши на здание; допустимы при ширине между опорами (внешними стенами) до 6 — 6,5 метров;
  • наслонные – связаны между собой затяжкой – балкой – по нижним концам, и таким образом оказывают вертикальное давление; обязательны при шаге между опорами от 7 метров.

В чистом варианте висячие стропила встречаются редко, их часто усиливают ригелями, дополнительными стойками, укосинами и прочими конструктивными элементами. Вся вместе конструкция пары стропил с прочими элементами называется фермой. Помимо висячих и наслонных конструкций, которые собирают на объекте, существуют стропильные фермы, которые собирают в заводских условиях и доставляют в готовом виде.

Основные элементы конструкции

Элементы стропильной системы могут отличаться, все зависит от разновидности конструкции. Однако есть детали, характерные для всех систем, независимо от их сложности.

Детали и узлы систем

Обычно в основе стропильной системы лежит следующее:

  1. Стропильные ноги. Отвечают за формировку скатов.
  2. Мауэрлат. Представляет собой брус (делается из дерева). Его кладут на стенах дома, чтобы зафиксировать нижние части стропильных ног.
  3. Конек. Представляет собой стык каркасов двух скатов. Это самая высокая точка на крыше. Он создает опору для закрепления стропил. Конек часто формируют стропилами, которые скрепляются между собой. Порой он фиксируется на прогоне (коньковой доске).
  4. Обрешетка. Делается из реек или бруса, которые монтируются на стропила с одинаковым расстоянием (немного похоже на ступеньки). Служит основой для настилки облицовочного кровельного материала.
  5. Подпорные элементы. Например, подкос или стяжка. Они увеличивают жесткость стропильных ног, поддерживают конек или связывают все элементы для создания общей конструкции.

Кроме описанных выше деталей могут присутствовать и другие, цель которых сделать систему прочнее или равномерно распределить нагрузку от крыши на стены:

  • Свес. Конструкция позволяет вывести стропильные ноги за стену, чтобы отвести поток воды (после дождя и снега) подальше от дома.
  • Кобылки. Используется, если длины стропильных ног недостаточно.
  • Балка. Делается на основе деревянного бруса или проката. Важный элемент конструкции, если она рассчитана на изгиб.
  • Бабка. Используется достаточно редко. Представляет собой брус, подпирающий стропильные ноги. Устанавливается перпендикулярно затяжке для соединения стропил.

Чердачное пространство

Перед тем, как начать рассматривать разновидности крыш, нужно решить вопрос с тем, как будет выглядеть чердачное помещение, для каких целей использоваться, и будут ли в нем жить люди.

Конструкция кровли бывает:

  • бесчердачная;
  • чердачная.

Первая называется так потому, что пространство для крыши будет с маленькой высотой. Оно используется лишь для создания теплоизоляционного слоя. Обычно бесчердачные конструкции выбирают при установке односкатных крыш или тех, которые имеют несколько скатов, однако их угол небольшой.

У чердачной конструкции всегда длинный конек. Существует множество способов применения чердачного помещения, его можно как утеплять, так и не утеплять. Обычно для такого оформления выбирают двухскатную крышу или мансардный вариант. Если устанавливается высокий конек, нужно обязательно учесть силу ветра в местности, где будет стоять дом.

Уклон скатов

Для определения уклона нужно посмотреть на дома, стоящие по соседству. Если они спокойно выдерживают погодные условия, следует взять их за основу. Если же нужно создавать оригинальный проект, нужно уделить максимум внимания конструктивным и эксплуатационным особенностям и расчетам.

Уклон скатов влияет на силу взаимодействия ветра со зданием. Чем он круче, тем больше внимания нужно уделять нормальным силам ветра и меньше касательным. Если угол небольшой или вообще отсутствует, важна именно касательная сила.

Уклон ската варьируется от 10 до 60 градусов

И важно учитывать не только внешние нагрузки, но и кровельное покрытие, которое планируется использовать. Причина в том, что масса кровельного материала может отличаться, следовательно, потребуется больше или меньше элементов стропильной системы

От этого может отличаться и нагрузка на стены дома.

Если для облицовки крыши будет использоваться материал, который состоит из множества меленьких элементов, к примеру, керамическая черепица, нужно сделать скат круче, чтобы вода не могла оставаться на крыше.

Обычно для покрытия крыши используются следующие материалы:

  • металлочерепица;
  • профлисты;
  • оцинкованная сталь;
  • битумно-волокнистые лисы;
  • асбестобетонные листы;
  • цементная или керамическая черепица;
  • рубероид;
  • мягкая кровля.

Роль стропил в постройке

Стропильный каркас представляет собой основу формирования ската крыши. Для того чтобы эта система выдерживала нагрузки, должны быть проведены соответствующие расчеты.

Каркас кровли выполняет следующие функции:

  • придание крыше требуемого уклона для лучшего стока дождевой воды;
  • формирование формы ската;
  • создание основы для монтажа кровли;
  • распределение нагрузки, которое зависит от расстояний между стропилами и их сечения.

Несущая конструкция каркаса должна выдерживать общий вес:

  • снега;
  • гидро и теплоизоляционных материалов;
  • непосредственно кровли;
  • рабочих, проводящих монтаж.

Кроме этого, следует учитывать нагрузки, которые могут возникать периодически. Например, сильный ураганный ветер, сейсмическая нестабильность.

От точности инженерных расчетов зависит внешний вид, функциональность и надежность стропильной конструкцииИсточник starer.ru

Критерии выбора конструкции

Указанные выше крыши могут быть монтированы на дома их любых популярных материалов (бетон, кирпич, дерево)

Но при выборе стропильной системы нужно обратить внимание на следующие факторы:

Заранее решить, как будет использоваться чердачное пространство. Если планируется использовать это в качестве помещения для жилья или хранения вещей, следует выбирать ломанную или двускатную систему. Если помещение не будет использоваться, подойдет вальмовая или односкатная конструкция. Наслонная или висячая система выбирается, отталкиваясь от того, есть ли внутри дома несущие перегородки, а также от конструкции самого здания. Кроме того необходимо определить, сколько секторов будет у дома. Если планируется несколько, нужно определить, какие конструкции подойдут лучше всего. Необходимо решить вопрос и с кровельным материалом. От этого тоже зависит выбор конструкции системы. Раньше для закрепления системы использовались врубки. Однако сейчас они вышли из моды, поскольку приходилось брать деревянные детали большого сечения. Сейчас все закрепляется анкерами, болтам и саморезами

Однако важно, чтобы у них было антикоррозийное покрытие, иначе они быстро заржавеют. Все деревянные элементы тоже следует обрабатывать специальными растворами, которые препятствуют образованию гнили

Специалисты также советуют выбирать дерево хвойных пород, поскольку они реже поддаются плесени
Обязательно обратите внимание на климат в регионе. Будет ли крыша часто поддаваться ветровой или снеговой нагрузке? Или и тому и тому? И последний важный критерий – финансовые возможности человека
Нужно сразу организовать проект, рассчитав, сколько материала потребуется и как много денег придется заплатить.

Чаще всего ошибки допускаются именно на этапе проектирования. И если у вас нет опыта в создании проектов, лучше обратиться к экспертам, которые помогут осуществить расчеты и выбрать подходящую стропильную систему.

Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

  1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
  2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
  3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
  4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
  5. Лежень — опора для стойки. Размещается на переводах.
  6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
  7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
  8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

    В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Применение современных крепёжных элементов позволить эффективно усилить конструкцию и значительно сократить время монтажа

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

  • Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
  • На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
  • Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

  • Каждый из элементов данной системы не должен иметь толщину менее 5 см.
  • Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
  • Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
  • Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
  • Стойки и подкосы располагают максимально симметрично.
  • Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
  • Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
  • Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

https://youtube.com/watch?v=fOlIW8FXVP8

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
