Устройство подвесного камина

Цель установки подвесного камина своими руками

Современный подвесной камин – дитя цивилизации, является классическим компромиссом между практической необходимостью и возможностями текущей жизнью, придя к нам из западного средневековья. Человек привык, что в городе его жилье отапливает центральная отопительная система, которая решает за него большинство проблем с холодом, а в сельской местности до сих пор господствует стационарный обогрев в виде старинной русской печи или более новомодных каменно-металлических систем с подсоединенными системами местного отопления, работающих на прежних принципах сгорания углеродного топлива (дрова). Но есть сфера человеческого проживания, в которой не вписывается, ни система водяного отопления, ни печного обогрева – пригородное жилье.

Подвесной камин – одно из самых ярких изобретений последнего столетия

В России оно может называться по-разному, в зависимости от проживания:

  • Садовый домик;
  • Дача;
  • Загородный дом;
  • Усадьба.

Это временное, периодически используемое жилье, (в основном, летом, реже зимой), которое требует специфического отопления. Подвесной камин – младший современный «брат» деревенской печи или большого кирпичного (каменного) камина. В интерьере скромной дачи или более крупной сельской усадьбы он вполне вписывается в расстановку мебели.

Принципиальное отличие подвесного мобильного камина заключается в скромных размерах, значительно уступающих стационарным, и поэтому имеющих возможность размещаться в скромных комнатах, и в мобильности – передвижения, переноса с места на место, в зависимости от сезона и возникших задач. Использование в качестве строительного материала металла и прикрепление камина к потолку при помощи трубы, позволяет придавать ему особую устойчивость.

Преимущества и недостатки

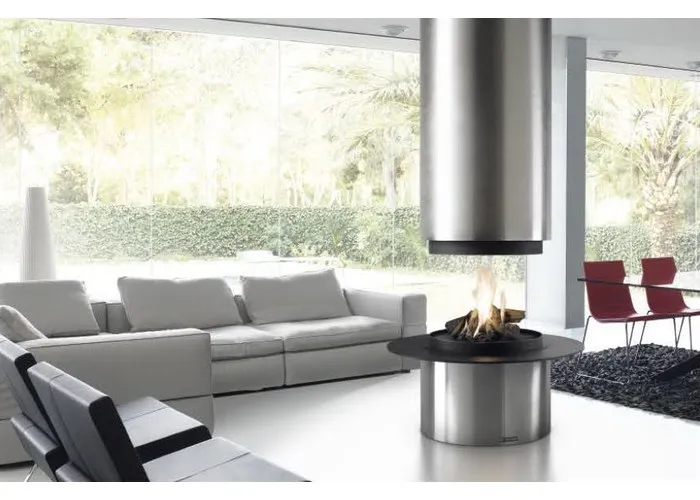

Островной камин

Островной камин, известный также под названием «центральный», отличается от привычной конструкции тем, что не прилегает ни к стенам, ни к перегородкам комнаты, в которой он располагается. Прежде чем решиться на установку такого вида камина, стоит ознакомиться с его характеристиками.

Преимущества:

  • Привлекательный внешний вид;
  • Подходит для помещений современного дизайна;
  • Позволяет любоваться конструкцией с любой точки помещения, а также размещаться большому количеству людей вокруг него;
  • Несложный монтаж. Установка некоторых видов может быть осуществлена в уже полностью построенное помещение.

Несмотря на эстетический дизайн и удобство установки, такой вид камина имеет и свои минусы.

Недостатки:

  • Занимает достаточно большое пространство;
  • Помещение, в котором будет располагаться камин, должно быть защищено от сквозняков, а также в ближайшей зоне должны отсутствовать предметы мебели и интерьера в целях безопасности;
  • Отопительные возможности таких агрегатов менее мощные, чем у классических собратьев.

Как видно, основная функция островного камина сводится к созданию определенного антуража, нежели использования для обогрева комнаты.

Электрокамины в гостиной

Поскольку основной функцией электрокамина является создание уюта в интерьере, обычно его ставят в комнате, где чаще всего собираются домочадцы, гости и просто приятно проводить время — в гостиной.

При выборе места установки учитывать стоит размеры комнаты. Для маленькой гостиной лучше выбрать небольшой камин, поместив его на стене или в углу. Он гармонично впишется в интерьер, не займет много места и хорошо справится с обогревом.

Для помещений площадью больше 25 м уже можно рассматривать более габаритные модели с различными вариантами расположения. Большие электрокамины прекрасно дополнят просторные гостиные с высокими потолками и большой площадью.

Камин в интерьере комнаты

Дизайн комнаты с камином

Определяемся с видом топлива

Топливо в подвесных конструкциях может быть таким:

  1. камин с твёрдым видом топлива (как правило, это дерево);
  2. электрический камин (в этом случае внутри топки устроены обогревательные спирали);
  3. очаг, потребляющий биотопливо. Отличие такого варианта очага в том, что дымоход для него не нужен, то есть это оптимальная модель подвесного камина для любой квартиры.

В просторном помещении предпочтительнее будет камин открытого типа. Это возможно тогда, когда комната часто и тщательно проветривается. Если речь идёт о доме со стеклопакетами, тогда понадобится система принудительного вентилирования. Топка также должна принудительно снабжаться свежим воздухом, ведь в открытом варианте объём потребляемого кислорода будет намного больше, чем когда огонь горит в топке закрытого типа.

Бывают и настенные камины подвесного типа, их располагают у стены, бывают парящие, то есть зафиксированные только на потолке без всякого упора в пол. В этом случае перекрытие должно быть достаточно надёжным, потому что хоть вся конструкция и не будет превышать 150 кг, но для потолка это всё же немалая нагрузка.

Портал камина

Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.

Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.

Арочные порталы в зависимости от формы делятся на три категории:

  1. Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
  2. Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
  3. Прямые.

Об особенностях эксплуатации

Какую бы модель камина вы ни использовали, прежде всего, следует со всей серьёзностью относиться к соблюдению правил противопожарной безопасности. Особенно это касается моделей с открытой топкой. Необходимо следить за тем, чтобы возле топки не оказались предметы, которые легко возгораются.

В основном, подвесные очаги устанавливают, как очень оригинальную и необычную декорацию помещения, ведь о надёжном полноценном обогреве речь в данном случае не идёт. Тепло от такого очага, безусловно, есть, но его совсем немного.

По этой причине, подобная конструкция отличается тем, что станет незаменимой зимним вечером, когда так приятно посидеть у открытого огня, потягивая ароматный чай.

Ещё большего эффекта от такой экзотической конструкции камина можно добиться, если топку сделать вращающейся – понятно, что это потребует некоторых дополнений во всём оснащении подвесного камина.

Существуют также интересные модели с подъёмным стеклом и с вращающимся дымоходом.

Сегодня уже сложно сказать, круглый лучше подвесной камин или нет и чем он отличается своей каминной вытяжкой от дымосборника, но всё-таки главная их особенность в том, что они могут вращаться, поворачиваясь в любую сторону и менять внешний вид всего интерьера.

10фотографий

Сборка металлического очага

После детального ознакомления с правилами безопасности и проведения подготовительных работ, возможна своими руками установка чугунного камина. В данном пошаговом руководстве мы заменим чугун на сталь, так как работать с этим материалом гораздо проще и его стоимость более доступная.

Для работы нам понадобятся следующие материалы, комплектующие:

  • Металлические листы толщина которых составляет 3-5 миллиметров (необходим для сборки дымохода, топливного бака);
  • Лист металла толщина 0,5 миллиметров (понадобится для того чтобы собрать зольник);
  • Готовый колосник (можно купить в любом специализированном магазине или изготовить на заказ);
  • Готовая дверца, решётка или заслонка (оптимальный вариант – это дверца имеющая чугунный каркас с огнеупорным стеклом). Для открытых очагов используют кованые решётки;
  • Для скрепления между собой различных частей и элементов конструкции обязательно понадобится большое количество реек, уголков (толщина 3 миллиметра);
  • Для того чтобы собрать колено дымоходной трубы дополнительно будут нужны трубы из нержавеющей стали определённого диаметра.

Очаг может располагаться как обособленно

Очаг может располагаться как обособленно, так и заключаться в обрамление, выполненное из огнеупорных материалов

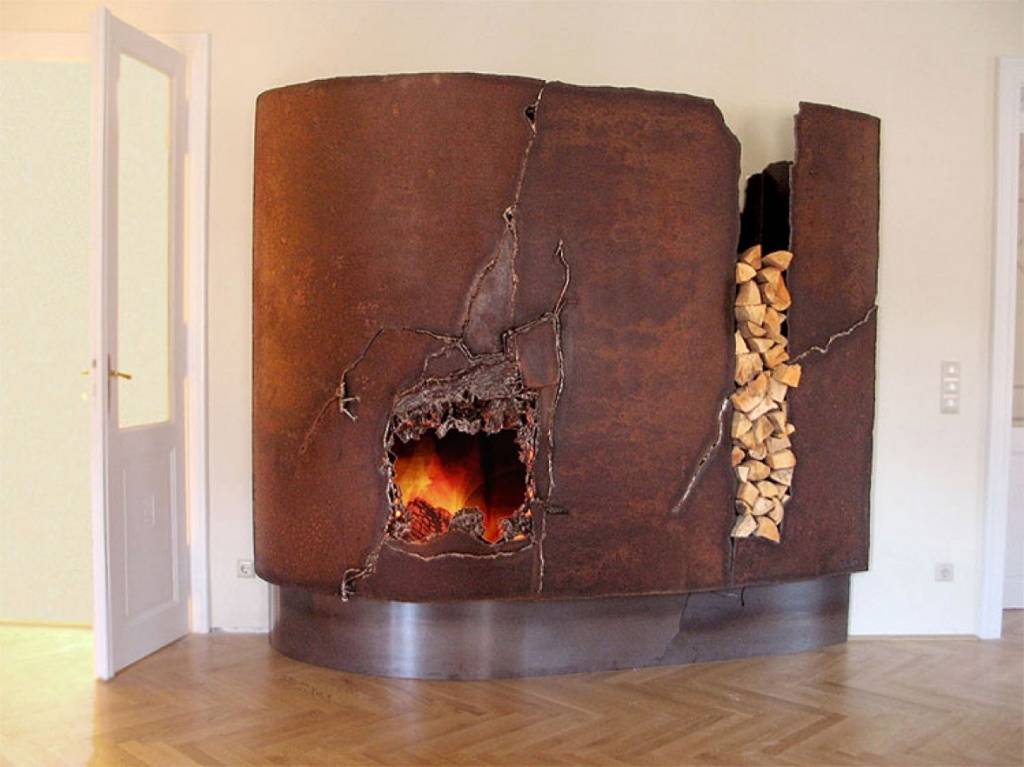

Громоздкая печь с декоративными трещинами и большой вместительной дровницей

Громоздкая печь с декоративными трещинами и большой вместительной дровницей

Монтаж металлической или чугунной дровяной конструкции возможен даже на улице

Монтаж металлической или чугунной дровяной конструкции возможен даже на улице

Инструкция по сборке:

  1. Из листового металла необходимо вырезать боковины топочной камеры, заднюю стенку, стенку имеющую небольшой уклон на заднюю часть печи. После чего соединить их между собой, произвести фиксацию (уголки и сварка);
  2. Далее производим выпиливание переднего козырька, устанавливаем его прямо спереди топочной камеры;
  3. Вырезаем и устанавливаем на своё место полку сажесборника или зольник (рекомендуется купить уже готовый);
  4. Для того чтобы с помощью такой печи можно было контролировать и регулировать уровень горения пламени, в верхней части очага устанавливаем заслонку, которая может в той или иной степени перекрывать дымоход;
  5. Оснащаем дымосборник задней стенкой, также вырезав её из листового металла;
  6. Прямо над топкой нужно выполнить переход, который будет постепенно сужаться, переходить в дымоходную трубу. Для этого из листов металла вырезаем четыре стенки, так, чтобы в итоге у нас получилась форма конуса;
  7. С помощью ещё одной стальной детали вырезаем верхнюю часть дымосборника, в которой будет сделана прорезь для последующей установки дымохода (трубы);
  8. В прорезь заданного диаметра устанавливаем покупной или самодельный переходник, к которому будет подсоединён дымоход;
  9. Вместо передней стенки, устанавливаем сделанную на заказ дверцу, которую можно заменить простой кованой решёткой. Для закрепления, возможности открытия и закрытия дверцы, фиксация производится на специальные петли, а сама конструкция двери должна иметь ручку, механизм позволяющий очагу находится в полностью герметичном состоянии.

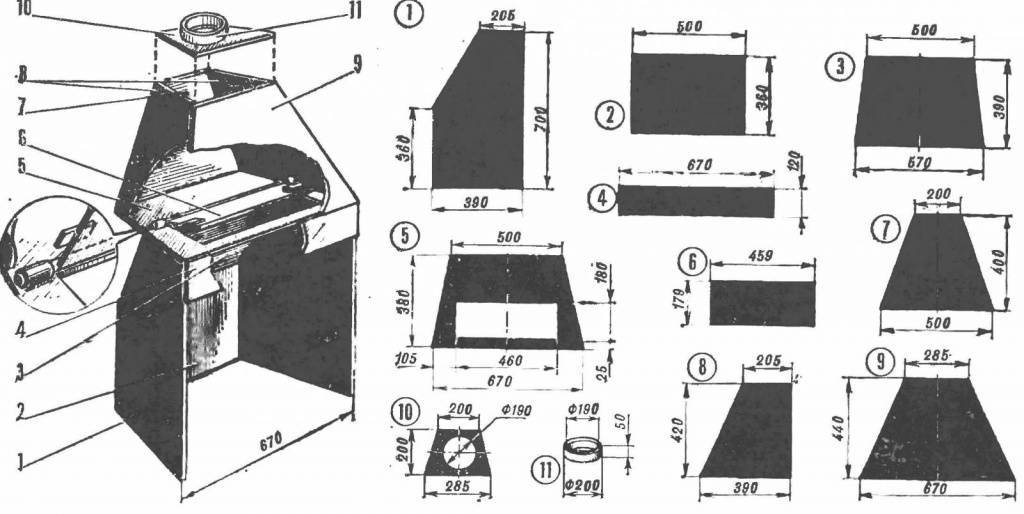

Основные детали очага: сборка конусообразной конструкции

Основные детали очага: сборка конусообразной конструкции

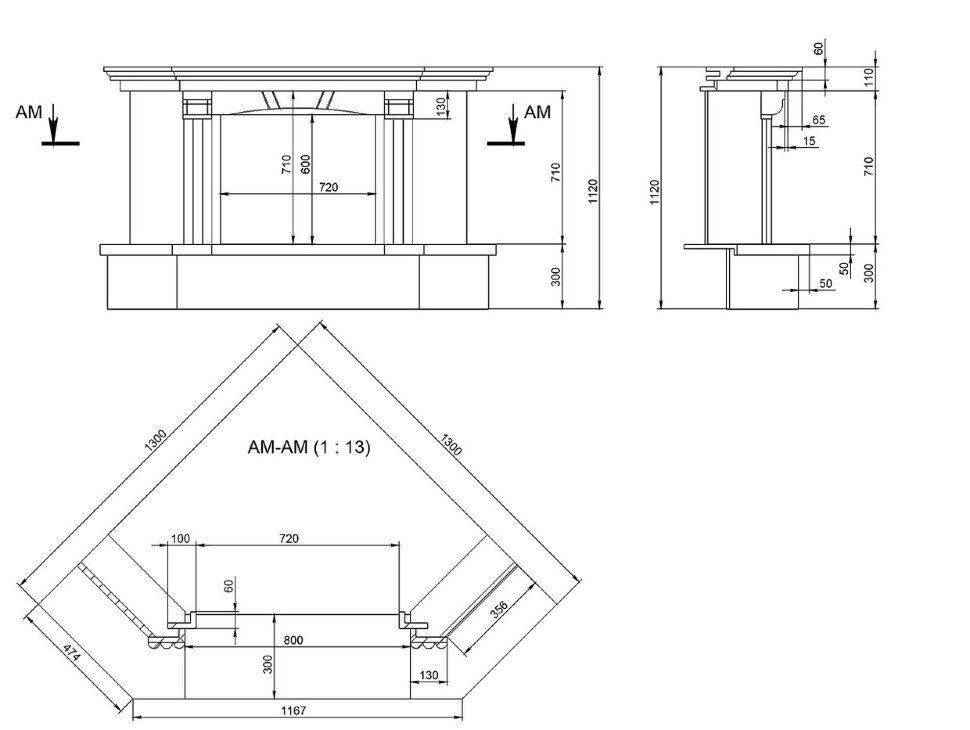

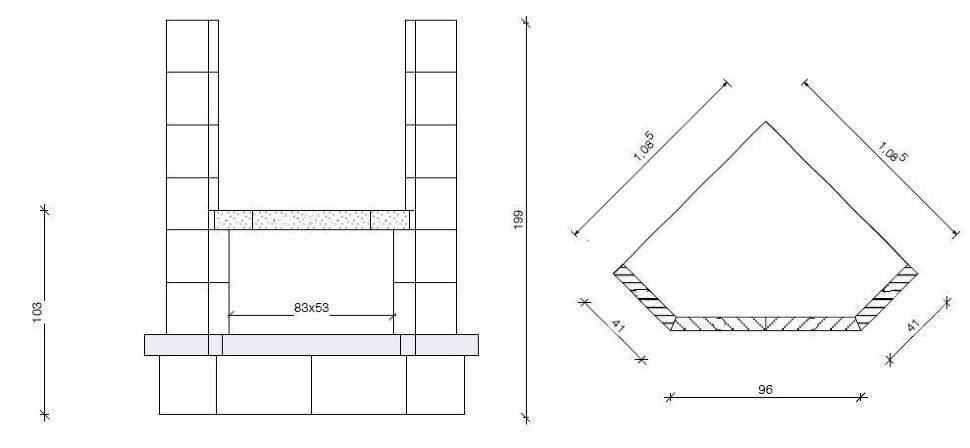

Готовая схема с габаритными размерами топочной камеры

Готовая схема с габаритными размерами топочной камеры

Пристенный камин из металла своими руками

Пристенный камин из металла своими руками

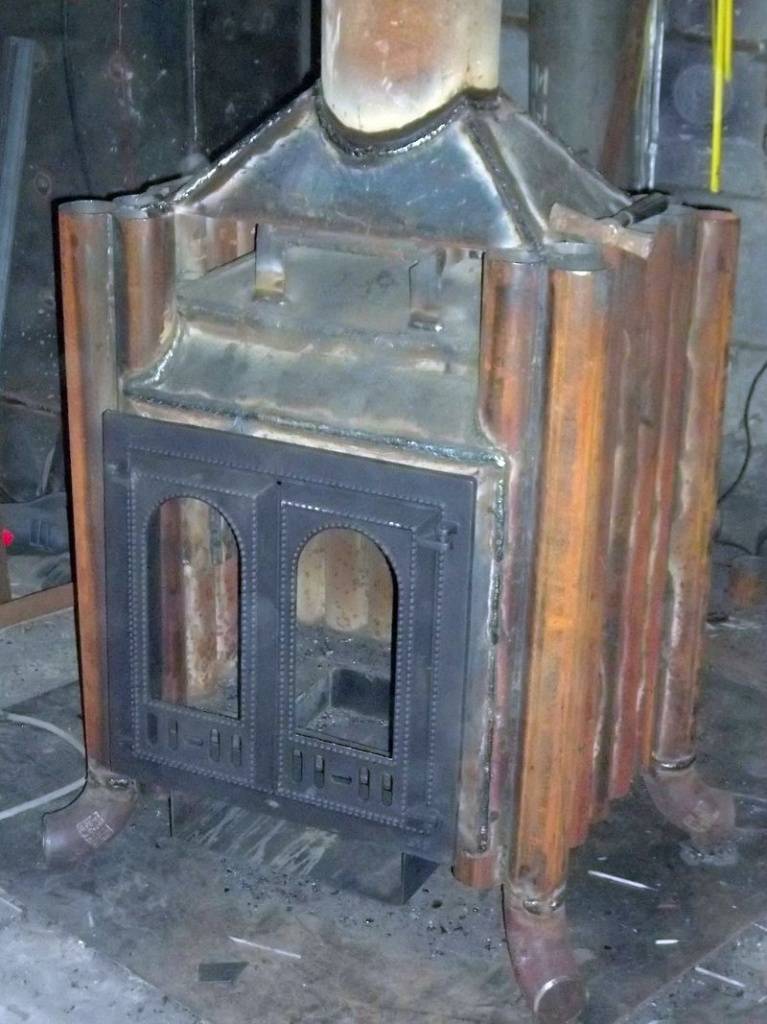

Металлический очаг с чугунной дверцей

Металлический очаг с чугунной дверцей

Металлический камин своими руками можно сделать в домашних условиях, не прибегая к помощи профессионального мастера. Однако некоторые элементы (колосник, решётка, дверцы, зольник) рекомендуется купить или сделать на заказ, так как их самостоятельное изготовление – это очень сложный и продолжительный процесс. Для повышения эффективности конструкции, возможности безопасного использования, рекомендуется собирать конструкцию с двойными стенками.

Отличительные черты

Очаги, свисающие с потолка, имеют металлический корпус, основная часть имеет крепление к потолочной конструкции или же труба проходит через стену. Все модели подвесных каминов имеют небольшой вес, чтобы их можно было устанавливать спокойно и не бояться обрушения. Современные модели отличаются изящным и местами изощренным дизайном, но их вес всегда небольшой. Металл – материал податливый, поэтому из него получается создать самые невообразимые конструкции любой формы. Поэтому подвесные камины отличаются необыкновенной красотой и грациозностью.

К примеру, сооружения из металла, по своему виду напоминающие цветок или фантастическое животное, вызывают восторг и смотрятся очень необычно.

Конструкция каминов изготавливается из двух типов материалов: жаропрочной стали или огнеупорного стекла. В обоих случаях получается создать красивые сооружения, способные сделать помещение особенным. Облегченная сталь, используемая для таких целей, имеет толщину не более шести миллиметров, поэтому сам камин не будет тяжелым. Огнеупорное стекло, которым обычно декорируется топочная часть камина, вносит легкость и колорит в дизайн. Также создается объемный и полноценный обзор пламени.

Подвесной электрокамин

Подвесной или настенный электрический камин, сделанный своими руками, – наиболее простое решение отопления помещения «с претензией к оригинальности». Поскольку нагревательным элементом электрокамина является металлическая спираль, конструкция электрического камина может быть и плоской, и объёмной.

Следует помнить, что раскалённая нагревательная спираль электрокамина при свободном контакте с воздухом существенно уменьшает в нём содержание кислорода. Поэтому следует придумывать такие конструкции электрокаминов, в которых спираль либо засыпана песком, либо находится в вакууме внутри герметичной конструкции из кварцевого стекла. Но и без вакуума спираль внутри стеклянной трубки из кварцевого стекла будет существенно меньше сжигать кислород в воздухе.

Такие нагревательные элементы из стеклянной трубки со спиралью внутри для подвесного электрокамина легко можно изготовить своими руками. Необходимо купить спирали для утюга суммарной мощностью два-три киловатта, такое же количество стеклянных кварцевых трубок подходящего диаметра, печной герметик и термостойкий изолятор для спирали. Изолятор необходим для создания опоры раскалённой спирали, чтобы она не провисала. Наилучший вариант для термостойкого изолятора – шнур из базальтового волокна. Таким шнуром необходимо обвить спираль и вложить полученную пару в трубку. С одного конца в трубке делается пробка из печного герметика, из которой торчат концы спирали шнура. С другого конца трубки необходимо сделать такую же пробку, но проткнуть герметик спичкой для создания канала – расширителя воздуха внутри трубки. По мере затвердевания герметика спичку следует вынуть.

Как выбрать место для камина?

Изначально нужно подобрать подходящее помещение и место, где будет установлен декоративный камин из гипсокартона. Как правило, подобный элемент интерьера располагается в гостиной. Здесь все зависит от габаритов комнаты – в большой целесообразнее поместить портал посередине продольной стены, в маленькой – удачным местом будет один из углов. Также конструкцию можно дополнить и фальш-дымоходом, что придаст ей выразительности и правдоподобности.

Фото 5. Угловое расположение камина из гипсокартона

Вне зависимости от выбранного места монтаж камина необходимо выполнять в строгом соответствии с техническими требованиями помещения. От этого зависит не только декоративный эффект и гармоничность интерьерной композиции, но и функциональность самой комнаты.

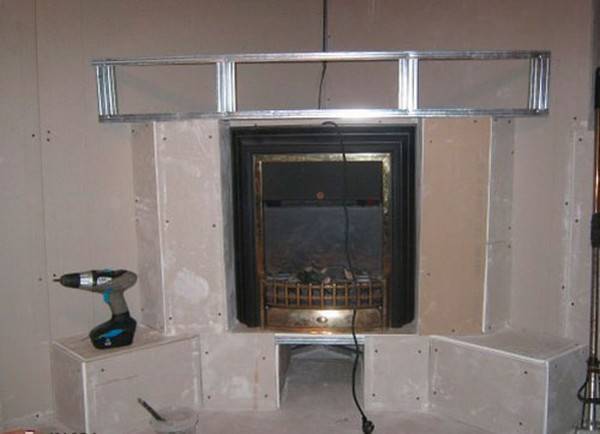

В следующем видео показан процесс устройства настенного фальшкамина в стиле хай-тек:

Топливо для подвесных каминов

Обычно навесной камин производится, подразделяясь на три категории: газовый, дровяной и биокамин.

Висячий камин, который работает от дымохода, чаще всего напоминает по форме цилиндр, так как очень важно обозначить правильное присоединение к дымоходу. Популярны также модели по виду напоминающие конусообразный шатер

Топка представленных моделей бывает как открытой, так и закрытой. Закрытый вариант дополняется закаленным панорамным стеклом – для лучшего обзора пламени. Встречаются модели с обзором пламени в топке 180 и 360 градусов. Дверка выполняется из огнеупорной керамики. Открытые или закрыты камины – не важно, красота горящего огня будет в любом случае видна.

Конструкция в более простом и легком формате – это биокамин, они изготавливаются из облегченной стали и имеют вес, не превышающий 10 кг. Преимущество заключается также в том, что для монтажа подвесного биокамина не надо монтировать дымоход, производя сложные манипуляции, отнимающие много времени и требующие более внушительного капитала.

При установке дровяного или газового камина с открытой топки лучше всего выбирать открытые помещения с большой площадью, а также обеспечить выход продуктов сгорания, сделав приточно-вытяжную вентиляцию. Такое сооружение обычно является отдельно стоящим, чтобы оно не касалось окружающих предметов мебели – тем самым, чтобы не создавались пожароопасные ситуации.

Электрический навесной камин также существует – и такие модели с легкостью используют в условиях городской квартиры.

Особенности и разновидности подвесных каминов

По типу используемого топлива все эти обогревательные приборы подразделяют на следующие группы:

  • дровяные;
  • биокамины;
  • электрические.

Первые в обязательном порядке оборудованы дымоходом для отвода продуктов горения. Он выполнен в виде цилиндра, конструкции квадратного сечения, скрытой в стене шахты, конуса. Камин круглый подвесной дровяной с открытой топочной камерой подходит только для больших помещений с мощной вентиляционной системой.

Биокамины – это обогревательные приборы, работающие на особом жидком топливе, отличаются небольшой массой (они редко весят более 10 кг), не требуют наличия дымохода.

Электрические модификации работают при помощи встроенного обогревающего элемента, выполненного в форме спирали. Эти камины более безопасны и могут эксплуатироваться даже в городской квартире.

Среди подвесных моделей электрические варианты самые распространенные и практичные

Как выбрать камин

Чтобы сориентироваться при сложном выборе камина, необходимо предусмотреть соответствие его по ряду критериев. Последовательно подбирая модели под требуемые параметры можно остановиться на оптимальном варианте.

Выбрать место установки. Этот параметр будет диктовать потребляемую мощность нагревателя. Для обогрева комнаты площадью 10 м2 понадобится камин мощностью не менее 1 кВт.

Выбрать вид установки. Это основополагающий фактор, влияющий на тип камина. Он может быть смонтирован на стене, на полу, вставляться в нишу из гипсокартона или иметь собственное обрамление.

Определиться с ценовой категорией. Зачастую покупатели предпочитают самостоятельно изготовить портал, а на сэкономленные средства купить камин с более дорогой системой имитации пламени.

Подобрать функции. Для информации покупателю заметим, что не все камины обладают функцией обогрева. Некоторые модели созданы только для внешнего вида

Если в комнате, куда вы планируете поставить камин периодически необходимо использовать обогреватель, то на этот факт обязательно обращайте внимание при выборе.

Небольшой мобильный электроочаг

Практичные подвесные камины для загородного дома

Подвесные камины загородного дома «выиграли» конкурс отопительных устройств нашего времени, благодаря мобильности и небольшому размеру, что позволяет хозяевам холодной зимой или промозглой осенью избирательно отапливать любое место в загородном доме небольшим объемом дров, да еще и в очаге достаточно эстетического вида.

Креативные идеи установки каминов придают помещению новый, оригинальный дизайн

При этом, подвесные камины загородного дома легко разработать самостоятельно, при этом:

  • Сокращается общая стоимость;
  • Время проводится с пользой;
  • Подбор материала производится на вкус хозяина.

Даже не обладающие особыми навыками мастера сумеют выбрать чертежи, и создать детали уже готового шаблона камина. Части камина всегда можно заказать на заводе. Это касается, как основы (чугунные листы для топки, решетки, стальные листы для трубы), так и второстепенных элементов (листы и плитки цветного металла для украшения камина и прочие декоративные части из металла).

В топке (овальной, круглой или квадратной формы) происходит сжигание твердотопливного горючего, согревание и, частично, освещение помещения. Дымоход представляет собой квадратную или круглую трубу, которая не только выводит образующийся дым, но и угарный газ, при помощи крепкого болтового крепления, становится стержнем, поддерживающим камин в вертикальном положении и стабилизирующим его положение. Обе части такой конструкции обычно состоят из металла (черный – чугун, сталь, реже цветной – алюминий, медь). Чертежи камина можно выполнить и самостоятельно, или заказать на заводе или специализирующейся фирме. В более сложном в плане декорирования камине частей может быть гораздо больше, так как конструкции украшены различной чеканкой, рисунками с травлением и красками, цветными металлами. Для выполнения основной нагревательной функции (получать и распространять тепло) они не помогут, зато укажут на богатство и хороший вкус хозяев.

Материал для конструкции подвесного типа

Как уже стало ясно, подвесной камин крепится либо на потолке, либо на стене, что не предусматривает дополнительных опор на пол, поэтому материал для изготовления должен быть легким, но прочным.

Такие материалы делятся на два основных вида:

  • нержавеющая сталь. Толщина листа должна варьироваться в пределах 4 – 6 миллиметров, что позволит облегчить топку, а срок эксплуатации – увеличить;
  • огнеупорное стекло. Позволит сделать нетяжелую топочную часть и придать изящности очагу.

Топки, выполненные из жаропрочного стекла, смотрятся очень завораживающе, ведь огонь видно со всех сторон, а значит, и взгляд будет автоматически прикован к такой конструкции.

Если будет желание украсить свой камин, который изготовили самостоятельно, то можно применить жаростойкие краски.

Сейчас на строительном рынке много таких лакокрасочных материалов – все зависит только от цены и желания.

Выполнить дизайн топки можно в любом стиле, но больше всего спросом пользуются те конструкции, которые выполнены в стиле хай-тек.

Поверхность топки можно оформить тоже по-разному: создать глянцевую поверхность или остановить выбор на матовой.

Фото:

В общем, имея необходимый материал и навыки работы с ним, можно оформить камин своими руками.

Но следует помнить главное – такого изысканного внешнего вида очага, как у магазинного продукта, вы вряд ли сможете достичь.

Да, цена конструкции в магазине довольно высокая, но чтобы насладиться великолепным зрелищем, можно и потратиться.

Если нет возможности приобрести дизайнерскую модель, а насладиться изысканным видом подвесного очага хочется, то тогда можно изготовить конструкцию самостоятельно.

Нужно только знать технологию работы и заранее подготовить необходимые инструменты/материалы.

Изготовление подвесного камина своими руками

Подвесной камин – дорогая вещь, и позволить ее себе может не каждый. Но такое устройство можно создать своими руками.

Существует несколько вариантов создания подвесной конструкции в домашних условиях.

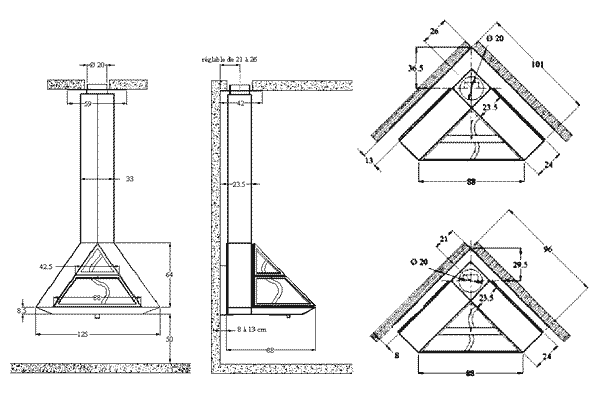

Чертеж подвесного камина

Портал из трубы

Самый простой вариант, поэтому и внешний вид у такого устройства будет незамысловатый. В качестве материала будут использоваться промышленные исходники.

В качестве основы для камина отлично подойдет кусок трубы. Металл для топки должен быть толщиной не менее 5 мм, поэтому проще всего использовать для этой цели стальные трубы.

Параметры камина рассчитываются по стандартным таблицам и зависят от размера помещения, в котором он будет находиться. Таким образом, определяются ширина и высота портала, а также объем топливника. После этого вычисляется объем топки.

Портал из трубы для подвесного камина

Далее, рассчитываются параметры трубы, которая будет служить основой для устройства. В ней вырезается отверстие дымохода и окно топки. По периметру к отверстию приваривается отрезок трубы, идентичный по диаметру. Затем на эту конструкцию будет надет дымоход из нержавеющей стали. В качестве крышки для торцов топки подойдут прямоугольные куски огнеупорного стекла. Их нужно установить в оправу из 3 стальных уголков, которые должны быть приварены к трубе.

Внутрь трубы монтируется решетка из тонкой арматуры. Ее габариты должны быть такими, чтобы она могла касаться нижнего края отверстия топки и всего ее периметра в этой плоскости. Благодаря решетке между дном топки и дровами будет расстояние, которое играет роль поддувала.

Чтобы улучшить тягу, по краю окна топки нужно приварить воротник высотой 10–15 см. Чтобы избежать вылета искр из топки, воротник необходимо закрыть сетчатой крышкой. Через нее будут также закладываться дрова.

Такой камин крепится к потолку на трех цепях так, чтобы их угол относительно вертикали составлял более 90 градусов. Располагать устройство нужно так, чтобы на него не попадал сквозняк, а на расстоянии полуметра не было никаких вещей.

Камин из котла

Отличной основой для подвесного камина может послужить котел из стали или чугуна. Первым делом нужно прорезать в дне котла отверстие для дымохода. Затем к нему приваривается патрубок, на который будет установлен покупной дымоход. В качестве поддувала будет использоваться решетка из тонкой арматуры, установленная на крышке котла внутри топки.

Подвесной камин из котла своими руками

Параметры отверстия топки вычисляются по стандартным таблицам. Если габариты котла не сочетаются с табличными, то вычислять размер отверстия нужно на основе сечений, площади и объема котла.

Для подвешивания камина нужны цепи в количестве трех штук. Относительно вертикали они должны натягиваться под углом, меньше 90 градусов. Если котел будет подвешен под прямым углом, он будет раскачиваться, при этом возможно повреждение дымохода.

Чтобы прикрепить цепи к котлу, ко дну котла нужно приварить основание из уголков одного размера, соединенных в виде равностороннего треугольника. Уголки подбираются в зависимости от габаритов котла. До того как основание будет присоединено к котлу, необходимо внутри его приварить несколько кусков тонкой арматуры. Они будут служить опорой для слоя минеральной ваты, толщина которой должна составлять от 3 до 5 см.

Электрокамин

Так как электрокамин нагревается благодаря металлической спирали, он может быть не только объемным, но и плоским.

Для того чтобы самостоятельно изготовить нагревательный элемент, нужно:

  • несколько спиралей для утюга, общая мощность которых составляет 2–3 кВт;
  • трубки из кварцевого стекла по количеству спиралей;
  • герметик для печей.

Электрокамин Dimplex SP16 настенный

А также понадобится термостойкий диэлектрик, который необходим, чтобы спираль не провисла. Оптимальным вариантом будет базальтовый шнур. Спираль обматывается шнуром и в таком виде вставляется в кварцевую трубку.

Концы трубки нужно заполнить герметиком, из которого будут торчать спираль и шнур. При этом с одной стороны герметик необходимо проткнуть спичкой, чтобы создать канал, за счет которого воздух в трубке будет расширяться. Как только герметик высохнет, спичку нужно убрать.

Как и два предыдущих варианта, потребуются три цепи и треугольное основание с прокладкой из ваты, чтобы подвесить электрокамин к потолку. Кроме них, нужна крышка от котла, которую кладут на вату. В центре крышки вертикально располагаются трубки со спиралями.

Если подсоединить такой подвесной камин к электросети с помощью тиристорного регулятора, можно контролировать накал спиралей.

Особенности конструкции и разновидность

Отличительной чертой конструкции подвесного камина является то, что никакие его части не касаются пола. Главной деталью такого устройства является металлический корпус, который прикреплен к потолку или стене с помощью трубы. Если в качестве топлива будут использоваться дрова, то труба будет выполнять функцию дымохода. В моделях на биотопливе или электроэнергии она будет только декоративным элементом. Вес такого устройства не превышает 160 кг.

Металлический подвесной камин изготовленный своими руками

В корпусе располагается топка. Она может быть открытой или закрытой. Закрытая топка может быть целиком сделана из жаропрочного стекла или иметь металлический корпус и стеклянную дверцу.

В зависимости от металла, используемого для изготовления корпуса, существуют чугунные камины и конструкции из нержавейки. Оба этих материала обладают достаточной жаростойкостью. Однако в случае с чугуном, чтобы не утяжелять конструкцию, в отделке не используются декоративные элементы. Такие чугунные печи отличаются не отделкой, а цветом и структурой поверхности.

По виду используемого топлива существуют модели на дровах, биокамины и электрокамины.

Изготовление подвесного камина своими руками

Подвесной камин – дорогая вещь, и позволить ее себе может не каждый. Но такое устройство можно создать своими руками.

Существует несколько вариантов создания подвесной конструкции в домашних условиях.

Чертеж подвесного камина

Портал из трубы

Самый простой вариант, поэтому и внешний вид у такого устройства будет незамысловатый. В качестве материала будут использоваться промышленные исходники.

В качестве основы для камина отлично подойдет кусок трубы. Металл для топки должен быть толщиной не менее 5 мм, поэтому проще всего использовать для этой цели стальные трубы.

Параметры камина рассчитываются по стандартным таблицам и зависят от размера помещения, в котором он будет находиться. Таким образом, определяются ширина и высота портала, а также объем топливника. После этого вычисляется объем топки.

Портал из трубы для подвесного камина

Далее, рассчитываются параметры трубы, которая будет служить основой для устройства. В ней вырезается отверстие дымохода и окно топки. По периметру к отверстию приваривается отрезок трубы, идентичный по диаметру. Затем на эту конструкцию будет надет дымоход из нержавеющей стали. В качестве крышки для торцов топки подойдут прямоугольные куски огнеупорного стекла. Их нужно установить в оправу из 3 стальных уголков, которые должны быть приварены к трубе.

Внутрь трубы монтируется решетка из тонкой арматуры. Ее габариты должны быть такими, чтобы она могла касаться нижнего края отверстия топки и всего ее периметра в этой плоскости. Благодаря решетке между дном топки и дровами будет расстояние, которое играет роль поддувала.

Чтобы улучшить тягу, по краю окна топки нужно приварить воротник высотой 10–15 см. Чтобы избежать вылета искр из топки, воротник необходимо закрыть сетчатой крышкой. Через нее будут также закладываться дрова.

Такой камин крепится к потолку на трех цепях так, чтобы их угол относительно вертикали составлял более 90 градусов. Располагать устройство нужно так, чтобы на него не попадал сквозняк, а на расстоянии полуметра не было никаких вещей.

Камин из котла

Отличной основой для подвесного камина может послужить котел из стали или чугуна. Первым делом нужно прорезать в дне котла отверстие для дымохода. Затем к нему приваривается патрубок, на который будет установлен покупной дымоход. В качестве поддувала будет использоваться решетка из тонкой арматуры, установленная на крышке котла внутри топки.

Подвесной камин из котла своими руками

Параметры отверстия топки вычисляются по стандартным таблицам. Если габариты котла не сочетаются с табличными, то вычислять размер отверстия нужно на основе сечений, площади и объема котла.

Для подвешивания камина нужны цепи в количестве трех штук. Относительно вертикали они должны натягиваться под углом, меньше 90 градусов. Если котел будет подвешен под прямым углом, он будет раскачиваться, при этом возможно повреждение дымохода.

Чтобы прикрепить цепи к котлу, ко дну котла нужно приварить основание из уголков одного размера, соединенных в виде равностороннего треугольника. Уголки подбираются в зависимости от габаритов котла. До того как основание будет присоединено к котлу, необходимо внутри его приварить несколько кусков тонкой арматуры. Они будут служить опорой для слоя минеральной ваты, толщина которой должна составлять от 3 до 5 см.

Электрокамин

Так как электрокамин нагревается благодаря металлической спирали, он может быть не только объемным, но и плоским.

Для того чтобы самостоятельно изготовить нагревательный элемент, нужно:

  • несколько спиралей для утюга, общая мощность которых составляет 2–3 кВт;
  • трубки из кварцевого стекла по количеству спиралей;
  • герметик для печей.

Электрокамин Dimplex SP16 настенный

А также понадобится термостойкий диэлектрик, который необходим, чтобы спираль не провисла. Оптимальным вариантом будет базальтовый шнур. Спираль обматывается шнуром и в таком виде вставляется в кварцевую трубку.

Концы трубки нужно заполнить герметиком, из которого будут торчать спираль и шнур. При этом с одной стороны герметик необходимо проткнуть спичкой, чтобы создать канал, за счет которого воздух в трубке будет расширяться. Как только герметик высохнет, спичку нужно убрать.

Как и два предыдущих варианта, потребуются три цепи и треугольное основание с прокладкой из ваты, чтобы подвесить электрокамин к потолку. Кроме них, нужна крышка от котла, которую кладут на вату. В центре крышки вертикально располагаются трубки со спиралями.

Если подсоединить такой подвесной камин к электросети с помощью тиристорного регулятора, можно контролировать накал спиралей.

История изобретения

Впервые подвесные камины появились около 50 лет назад. История этого изобретения довольно интересная. В 60-е годы XX века французский путешественник и философ Доминик Имбер решил открыть свою мастерскую.

Помещение было настолько необустроенным, что на полу лежал снег из-за дырявой крыши, а стекол в оконных рамах не было совсем. Чтобы хоть как-то согреться, Доминик сконструировал небольшой обогреватель и повесил его на стену.

Многочисленные гости, посещавшие новоявленного дизайнера, были очень заинтересованы его решением и захотели, чтобы Имбер сконструировал им такое же устройство. Обогреватель, который был представлен широкой публике через год, получил название Gyrofocus. Консервативно настроенные граждане долго не хотели принимать необычное устройство, и заказы поступали только от богемы: дизайнеров, художников, писателей.

В данном видео рассмотрим подвесной камин:

https://youtube.com/watch?v=61kNb5f1yx4

Монтаж висячих каминов

Висячие камины могут стать функциональными при помощи металлических цепей, прикрепленных к потолку. Но в большинстве случаев, камины прикрепляют к стене при помощи стержней. Это наиболее надежно и не требует высокой квалификации. Перемещение камина для получения тепла в новом месте также не потребует много времени, и при помощи новых стержней, его крепят без проблем.

Камины подвесного типа стали одним из самых ярких изобретений современности

Настенные висячие камины самые дешевые с точки зрения производства и соотношения функциональности и затрат. Прикрепленные к стене, они исполняют свои обязанности, не занимая места и не мешая людям, обогревая их в холодные месяцы. Такие камины не сложны по устройству и установке, и могут быть разных форм, по желанию хозяев.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
