Порядовка барбекю из кирпича – фото поэтапной кладки от первого ряда, до дымохода

Выбор места установки на даче или участке

Мангал-барбекю – стационарная постройка, которую уже не переставишь в другое место. Он вписывается в участок и становится одним из основных функциональных и декоративных элементов ландшафта

Поэтому важно заранее выбрать для него удобное место

Удобство расположения

Расположение на приусадебном или дачном участке мангала – барбекю, прежде всего, должно быть удобно для использования. Обычно к нему прокладывают дорожку, обустраивают место отдыха.

Чтобы дым не мешал приготовлению пищи и отдыху, необходимо учитывать направление ветра, которое преобладает на участке, и располагать мангал с подветренной стороны. Если место выбрать слишком близко от дома или летней кухни, запах готовящихся блюд будет затягиваться в дом, зато не придется далеко ходить за разными мелочами. Если в отдалении от дома – наоборот. Обычно хозяева находят золотую середину, предпочитая более важные для себя критерии.

Не стоит располагать мангал впритык к соседскому участку. Дым и запах костра не всех приводит в состояние восторга. Вдруг соседи приехали на дачу подышать свежим воздухом?

Технические требования

Не стоит размещать мангал на заболоченном месте или постоянно влажном из-за полива, потому что кирпичная конструкция будет впитывать влагу и быстрее разрушаться.


Постоянно влажность приведет к более быстрому разрушению кирпичной кладки

Устанавливая кирпичный мангал своими руками также необходимо помнить, что это источник пожарной опасности. Искры или выпавший горящий уголь могут стать причиной возгорания находящихся рядом горючих материалов, деревьев или построек.


При размещении мангала на участе нужно помнить, что это источник пожарной опасности

Поэтому рекомендуют следовать правилам безопасности:

  • выбирать открытое место;
  • расстояние до деревьев, построек, площадки для авто должно быть не менее 5 метров от открытого огня, от стенок мангала — 0,5 метров;
  • не хранить рядом легко воспламеняющиеся предметы;
  • вокруг уложить бетонную плитку, камень, брусчатку или другое негорючее покрытие.


Покрытие тротуарной плиткой под возведение мангала из кирпича своими руками

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере используется шамотный кирпич разрезанный напополам

Кладка барбекю — порядовка — первый и второй ряд

Кладка барбекю — порядовка — третий ряд

Кладка барбекю — порядовка — четвертый ряд

Кладка барбекю — порядовка — пятый ряд

Порядовка барбекю — седьмой ряд

Порядовка барбекю — восьмой ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Сборка арок Кладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Порядовка барбекю — первый ряд топки

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

Порядовка барбекю — 14-й ряд

Порядовка барбекю — 15-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

Кладка барбекю из кирпича — 17-й ряд

Кладка барбекю из кирпича — 18-й ряд

Кладка барбекю из кирпича — 19-й ряд

Кладка барбекю из кирпича — 20-й ряд

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.

Схемы, чертежи и кладка

Перед началом работ нужно составить чертеж с размерами. Обычно ширина мангала около 1 м. Длина зависит от дополнительных опций — печи, столешницы, мойки и т.д, и формы конструкции — угловой или прямолинейной.

Высота рабочей поверхности от уровня пола — 70-90 см, самой жаровни — около 60 см. Верх трубы, если мангал устанавливается в беседке, выводится выше уровня крыши.

Окончательно размеры мангала рассчитываются исходя из размеров кирпича 250х120х65 мм и толщины слоя раствора 3-5 мм. Нужно учитывать, что кладка в каждом ряду ведется в перевязку швов. Можно воспользоваться готовым чертежом из интернета или разработать собственную уникальную конструкцию.

Еще одна схема простого мангала из кирпича

Общее устройство печи-барбекю с казаном и мойкой

Печь-барбекю — это капитальное строение для готовки различных блюд на жару раскалённых углей. Особенность этой установки заключается в том, что процесс приготовления пищи осуществляется на металлической решётке без открытого пламени, а жаровня не закрывается крышкой.

В терминологическом аспекте под понятием «барбекю» подразумевается способ запекания мясных или растительных продуктов над тлеющими углями при температуре в пределах 100–130°С.

Для удобства приготовления пищи такие устройства модернизируют, пристраивая к ним дополнительные отсеки и установки. Приобрела большую популярность конструкция, совмещающая в себе печь-барбекю, жаровню с возможностью установки казана, а также пристройку с мойкой. Следует отметить, что жаровню легко превратить в обычную плиту, если убрать казан, а на отверстие положить чугунные кольца разных размеров, образующих сплошную поверхность.

Капитальная печь барбекю имеет много положительных и несколько отрицательных качеств.

Таблица: достоинства и недостатки печи-барбекю

ПлюсыМинусы
  • надёжность и долговечность конструкции;
  • пожаробезопасность, так как в процессе готовки не используется открытое пламя;
  • особый вкус приготовленных блюд, причём хрустящая корочка удерживает естественную влагу в продуктах;
  • внешняя привлекательность, благодаря чему она станет украшением любого участка;
  • возможность построить над ней навес или беседку, из-за чего проливной дождь не станет помехой для приготовления еды и общения с друзьями;
  • индивидуальность дизайна, проявив креативное мышление, можно возвести конструкцию по собственному проекту;
  • возможность использовать разные техники приготовления пищи;
  • разноплановое строение, которое зависит от собственных возможностей и размеров площади под застройку, для её возведения разработано много конструкций как малогабаритных, так и модернизированных различными установками и приспособлениями, образующие целые комплексы для приготовления разных блюд.
  • необходимость выделения большого участка для строительства, причём подойдёт не всякое место на территории;
  • невозможность перемещения;
  • необходимость установки капитального фундамента;
  • потребность в наличии для её строительства не только навыков кирпичной кладки, но и опыта в печном деле;
  • высокая стоимость.

Корпус печи-барбекю Гудкова

Материалы

  1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
  2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

  • однокомфорочная плита варочная 420х500 мм;
  • решетка–мангал 420х500 мм;
  • металлический лист 500х600 мм;
  • прочистная дверка 140х140 мм;
  • поддувальная дверка 270х140 мм;
  • топочная дверка 250х270 мм;
  • колосниковая решетка 300х200 мм;
  • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

рмнт.ру

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

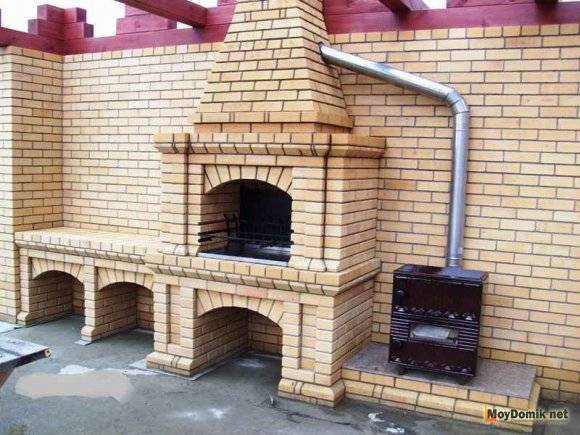

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

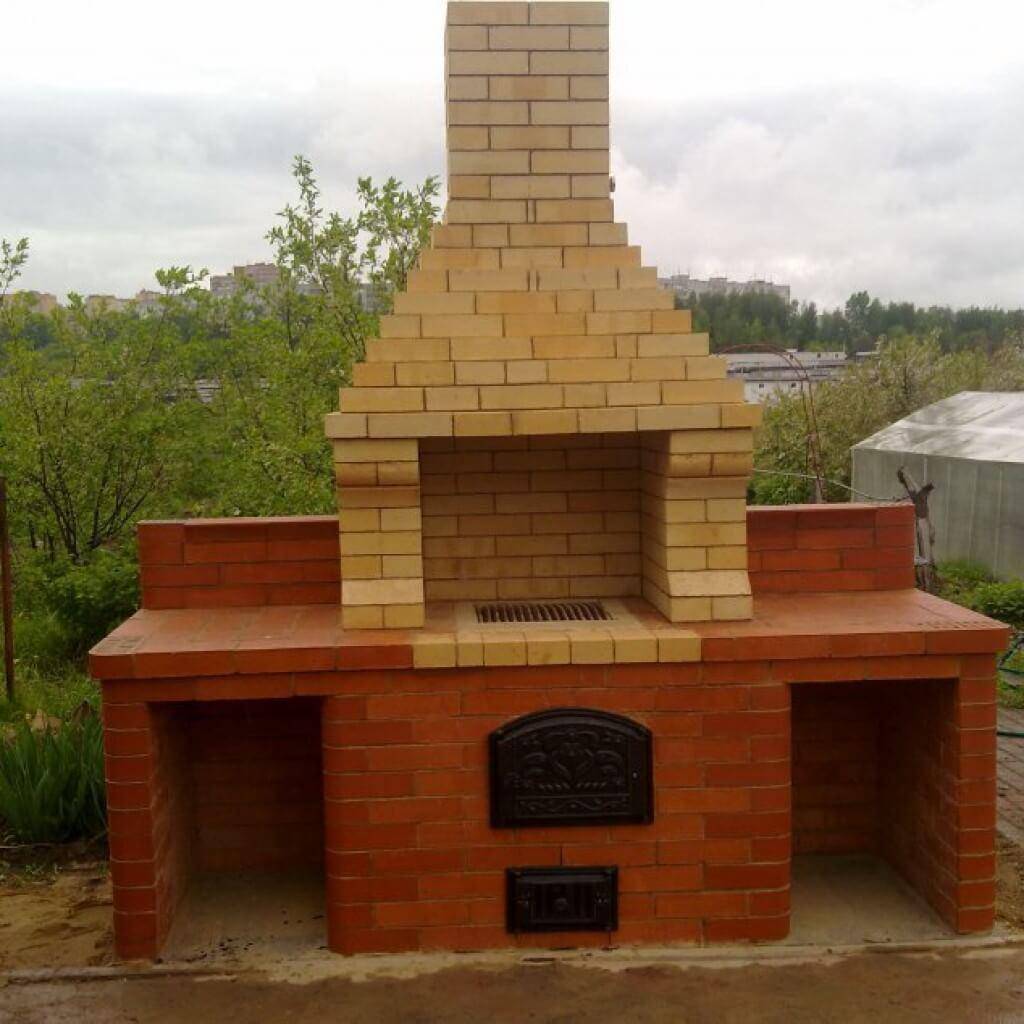

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

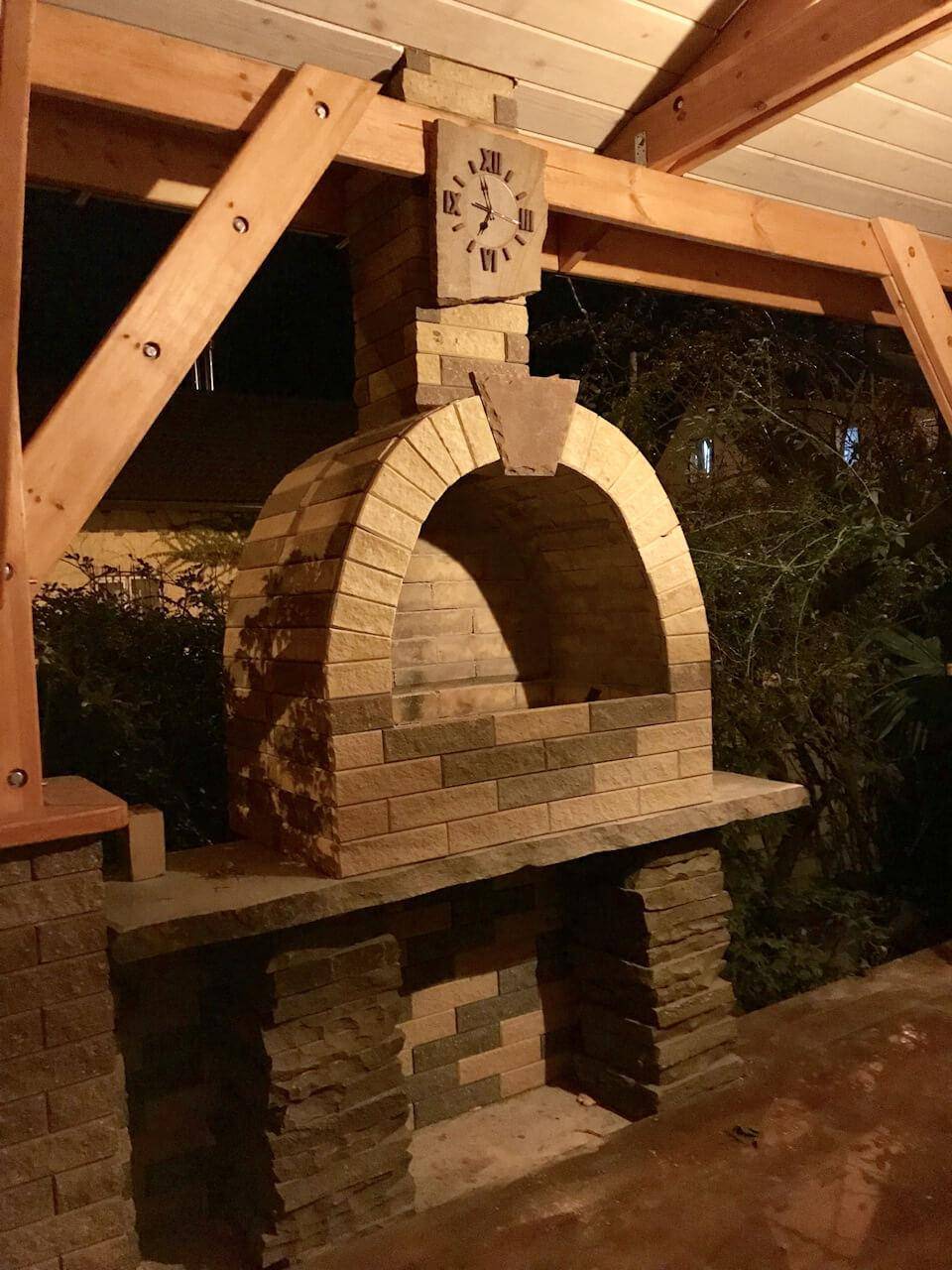

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
