Монтаж систем водоснабжения
Для монтажа водоснабжения используются, как правило, современные полипропиленовые трубы сечением от 20 до 32 миллиметров. Это оптимальный размер для загородного дома. Их монтаж в единую систему осуществляется при помощи пайки, обжима и другими доступными сегодня способами.
Отдельно оборудуются линии холодного и горячего водоснабжения. Для подогрева сантехнической воды используются накопительные бойлеры, газовые проточные колонки и двухконтурные котлы отопления.
Монтаж системы водоснабжения выполняется по вышеописанной схеме — от точки водозабора до потребителей. Для этого предварительно составляется проект, в котором учитываются особенности участка, размеры дома, места расположения сантехники и бытовой техники.
Подготовка к проведению водопроводных и канализационных труб в квартирах
Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.
Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)
При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно
Разводка водопроводных труб
Газоснабжение
Газовые сети обеспечивают подачу топлива потребителям под определенным давлением и в необходимых объемах. Большая часть населения использует природный газ для приготовления пищи и отопления жилья, подогрева воды. Прокладка системы газоснабжения включает установку:
- абонентских ответвлений. Они подсоединяются к газораспределительной сети и призваны обеспечить подачу газа к зданиям;
- внутридомовых газопроводов. По ним обеспечивается транспортировка газа внутри здания и подведение его к отдельным бытовым газовым приборам.
При укладке газопровода нельзя допускать нарушений сохранности поверхности труб и соединений, изоляционных покрытий. При завершении установки, реконструкции, капитального ремонта системы газоснабжения обязательно проводится испытание на герметичность сети воздухом. При этом испытание газопровода, сложенного из полиэтиленовых труб, должно проводиться не ранее, чем через сутки после того, как будет сварен последний стык.
Природный газ взрывоопасен. Малейшее несоблюдение технологии монтажа и требований эксплуатации системы газоснабжения грозит гибельными последствиями.
Оборудование и арматура
Теперь давайте познакомимся с наиболее востребованным оборудованием, которое может включать схема сетей водоснабжения и водоотведения здания.
| Изображение | Описание |
Устройство клиновой задвижки | Задвижка — разновидность запорной арматуры. Применяется на трубопроводах диаметром 50 и более миллиметров. Вода перекрывается поднимающимися при вращении штурвала щечками или клином. |
Вентиль винтовой | Винтовой вентиль выполняет ту же функцию, но на трубопроводах меньшего диаметра (15-50 мм). Вода перекрывается подвижно закрепленным на вращающемся штоке клапаном. |
Кран пробковый внешний вид | Пробковый кран перекрывает воду поворотом металлического затвора со сквозным отверстием. |
Кран шаровый в разрезе | Шаровый кран — улучшенная версия пробкового: затвор установлен между двух седел из фторопласта или тефлона, что обеспечивают абсолютную герметичность в закрытом состоянии и небольшое усилие открывания и закрывания. |
Краны Маевского | Кран Маевского позволяет своими руками стравить воздух из скоб и перемычек циркуляционной системы ГВС. |
Поплавковый воздухоотводчик | Автоматический воздухоотводчик делает то же самое без участия владельца. |

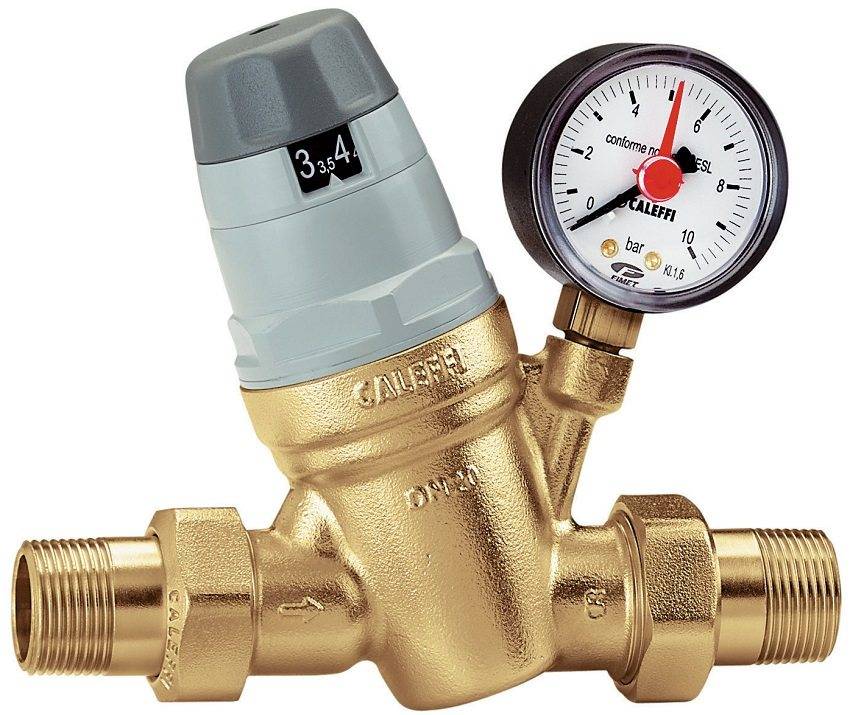

Редуктор для понижения давления | Редуктор давления, как и следует из названия, ограничивает напор в водопроводе заданным значением. |
Подкачка в подвале жилого дома | Подкачка, или насосная станция водоснабжения компенсирует падение напора в пиках водоразбора или подает воду из накопительной емкости. |
Вертикальный грязевик | Грязевик выполняет грубую очистку воды на вводах ХВС и ГВС. Он представляет собой бак со сбросником, в котором за счет низкой скорости потока воды оседают взвеси. |
Фильтр с сеткой и отстойником | Фильтр грубой очистки обладает куда меньшими размерами и задерживает взвеси на нержавеющей сетке. |
Канализационный обратный клапан | Обратный клапан исключат движение воды или стоков противотоком. |
Напорный участок канализации с фекальным насосом | Фекальные насосы перекачивают бытовые стоки в тех случаях, если в силу рельефа местности отдельные участки канализации имеют отрицательный уклон. |
Основные виды скважин, их преимущества и недостатки
Для обустройства современного устройства водоснабжения можно использовать как источники артезианского происхождения, так и песчаные. Последняя позволяет наладить дачное водоснабжение, при этом расход не должен превышать показателя 1,5 куб.м/час. Если во владении небольшой одноэтажный дом, то этого будет более чем достаточно. В случае, если дачный участок является постоянным местом жительства семьи, то этого показателя будет недостаточно. При этом глубина залегания грунтовых вод и соответственно скважин для колодцев редко превышает 50 м, что не дает никакой гарантии, касательно качества и чистоты добываемой воды.
Песок способствует очистке воды, но не спасает от наличия в трубопроводе агрессивных химических соединений. Это связанно в первую очередь с близким расположением грунтовых вод относительно водоносного слоя. Срок службы таких небольших скважин составит порядка 10 лет, а их производительность в среднем 500 л. К наиболее приемлемым вариантам относится артезианская скважина, которая располагается на глубине не менее 100 м. Это позволит добывать большой объем воды (до 10 куб.м/час) превосходного качества. Что позволит обеспечить дом средних размеров и весь дачный участок. Срок службы скважины исчисляется десятилетиями даже с учетом более чем активного использования.
Для строительства песчаной скважины помощь посторонних не понадобится, чего нельзя сказать об обустройстве артезианской скважины, для которой необходимо приглашать специалистов и нанимать специальное оборудование. Стоимость подобных работ весьма существенна, однако на этом этапе экономить не рекомендуется. Для работы необходимо пригласить команду профессиональных бурильщиков, которые сами произведут необходимые замеры, выяснят глубину залегания грунтовых вод и определяться с оптимальной технологией бурения. Это поможет избавиться от большинства проблем, с которыми можно столкнуться в процессе последующей эксплуатации скважины.
Инструменты и материалы для водоснабжения
Выбор насосного оборудования зависит от источника и объема водопотребления
Обязательно пригодится труборез для пластика, так как большинство частников выбирают полимерные изделия для обустройства водопроводной системы, как внутренней, так и внешней. Для работы с металлопластиковыми трубами нужно иметь трубогиб, который аккуратно сгибает пластик и не создает заломов. Набор ключей, чтобы устанавливать запорные клапаны и другие детали.
Для уличных работ могут понадобиться лопаты, даже если бурить и рыть яму под колодец или септик будет экскаватор. Для замера глубины нужна веревка с грузом или длинная рулетка. При укладке канализационных труб для замера уклона нужен будет строительный уровень.
Заодно в супермаркете необходимо выбрать материалы для изоляции звука, исходящего от водопровода, и утепления труб. Это может быть любая разновидность минеральной ваты – мягкая или каменная – для укладки в почву подходят твердые материалы.
Выбор насоса
После всех расчетов можно сразу купить насосное оборудование необходимой мощности
Выбор в магазинах большой, но важно, для какого источника оно предназначено. Для скважин – одни модели, для колодцев – другие
- Центробежного типа. Они дороже, но имеют хороший напор и способны доставать жидкость из глубины до 300 метров. Корпус погружного насоса сделан из нержавейки, чугуна или латуни, поэтому выдерживает постоянное воздействие жидкости.
- Вибрационные. Эти агрегаты больше подходят для колодцев, так как не создают волнения и не заиливают дно.
- Вихревые схожи по принципу работы с центробежными, но имеют больший напор.
- Насосные станции – глубина ограничивается 8 метрами, но установки укомплектованы гидроаккумулятором, поддерживающим давление.
Производительность оборудования не должна быть больше дебита скважины, чтобы не срабатывали датчики сухого хода, если насос выкачает всю жидкость.
Учитывается наличие степеней защиты. Это поможет сохранить двигатель в случае снижения уровня жидкости в колодце.
Трубы
Большинство жильцов делают выбор в пользу полимеров – полипропилена, полиэтилена, ПВХ и металлопластика. Редко кто предпочитает металл, чугун, так как монтаж тяжелых труб требует привлечения рабочей силы и техники. Потребуется профессиональный сварочный аппарат и квалифицированные рабочие для соединения участков труб.
Существует множество марок полипропилена и полиэтилена, которые подходят для холодного и горячего водопровода, а также выдерживают низкие температуры зимой. При покупке нужно точно знать, для чего нужны материалы и в каких условиях они будут находиться. Технические характеристики труб можно уточнить у менеджера.
Если соединять пластиковые изделия встык, может понадобиться прибор для сварки. Его предоставляют в аренду строительные компании, так как стоит устройство дорого. Строительство водопровода из полипропиленовых труб своими руками обходится гораздо дешевле и по стоимости материала, и по затраченным усилиям.
Проектирование
Проектирование водоснабжения лучше доверить профессионалу
Проектированием водопроводных систем занимаются лицензированные компании. Только в этом случае он будет отвечать всем нормам – санитарным, техническим. Плюс в том, что фирмы дают гарантию на свою работу и выдают соответствующие документы. В случае каких-либо непредвиденных поломок можно по документации предположить наиболее уязвимое место. Схема магистрали и ее компонентов будет всегда под рукой – на случай монтажа на участке каких-либо еще строений.
Проектирование предусматривает:
- схему размещения в доме бытовых и сантехнических устройств;
- определение всех точек водозабора;
- учет всех обвязок и размещения труб внутри и снаружи дома.
Гидравлический расчет – это определение нужного давления и мощности насосного оборудования, чтобы напора воды хватило для всех точек водозабора.
В процессе проектирования рассчитывается количество основных и дополнительных материалов.
Как специалисты монтируют эти виды труб
Монтаж труб водоснабжения и канализации из полипропилена применяется при разводке систем водопровода и отопления, внешне они выглядят довольно красиво и эстетично. Наиболее частое применение труб такой формации приходится видеть в загородных домах и коттеджах.
Установка канализационных труб из металлопластика заказывается клиентами, желающими получить систему водоснабжения труб из долговечного материала и желающих при этом значительно сэкономить. Металлопластиковые трубы при всей своей прочности также отлично гнутся. Монтаж канализации из пластиковых труб применяется при наружной разводке труб внутри стен или стяжки.
Медные трубы монтируются, в основном, в квартирах, загородных домах, коттеджах. Стоимость таких труб сравнительно высокая, но они пользуются большим спросом. Преимущества таких труб в долговечности материала, большом сроке службы, хороших технических характеристиках.
Трубы из сшитого полиэтилена применимы чаще остальных видов в системах теплых напольных покрытий, используются для разводки отопления в частных домах. Такие трубы, подобно металлопластиковым, прекрасно гнутся. Возможно крепление канализационных труб к стене.
Что такое водоотведение
После того, как давление стабилизированно, вода разводится по металлическим или пластиковым трубам до конечных точек потребления.
После использования, вода попадает в канализацию, которую можно назвать продолжением водопроводной системы.
Канализация – это система труб, позволяющая отводить из дома канализационные стоки, которые появляются в результате бытовой и хозяйственной жизнедеятельности человека.
Независимо от того, как в конечном итоге будут утилизироваться стоки, конструктивно, канализация (как сделать выгребную яму из покрышек) особых отличий не имеет.
Это безнапорная система, в которой сточная вода, по расположенным под уклоном трубам, самотеком выводится из жилого помещения.
Канализационная система изначально рассчитывается еще на этапе проектирования дома, где учитываются возможный объем использованной воды и уровни, с которых ее нужно отводить.
Поскольку система безнапорная, качество труб и их соединений играет второстепенную роль, и оно примерно одинаковое у разных производителей.
Важнейшим критерием при проектировании канализационной системы, является правильный подбор диаметра труб и обеспечения необходимого им уклона.
После вывода за пределы жилого помещения, трубы соединяются с системой внешней канализации. В городе и крупных населенных пунктах, это центральная канализационная система.
По ней стоки направляются на очистительные станции, где перерабатываются и очищаются.
При отсутствии центральной канализации, выходящая из дома сточная вода направляется в локальные очистные сооружения (как сделать для дачи написано здесь).
Это может быть простая выгребная яма, септик или станция глубокой биологической очистки.
В зависимости от типа системы, нечистоты могут либо полностью перерабатываться, либо складироваться.
В случае накопления стоков в выгребной яме, требуется периодическая очистка с применением спецтехники.
В отличие от ямы, после септика, очищенная сточная вода попадает в дренажную систему, в которой утилизируется естественным путем.
Эта дренажная система может быть, как независимой, так и связанной с водоотведением ливневых и грунтовых вод с участка.
Основной принцип дренажного водоотведения – аккумулированная вода попадает в специальные трубы, по всей длине которых, имеются перфорированные отверстия. Через них вода попадает в почву, где впитывается или, частично, испаряется в окружающую среду.
Что такое система водоснабжения и канализации для загородного дома, вы узнаете, посмотрев видеосюжет.
Устройство теплоизоляции
Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.
На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:
- формованные изделия (скорлупа),
- рулонные изделия.
Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.
Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот «сэндвич» обматывается гидроизоляцией, концы которой крепятся строительным скотчем.
Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.
В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».
Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.
Монтаж труб в Службе Сантехников
Насколько качественно будут работать трубы водоснабжения, зависит, прежде всего, от профессионализма бригады монтажников службы, у которой была заказана услуга их инсталляции. Но установка труб канализации — это только половина дела
Важно произвести правильный предварительный расчет. По этой причине нужно доверять услуги установку только специалистам с опытом работы
Если работа выполнена человеком без должной квалификации — можно забыть о спокойной жизни, практически наверняка наступят бытовые проблемы. Чтобы избежать их, рекомендуется заказывать эту работу в профессиональной службе сантехников. Только специализированная служба может гарантировать и нести ответственность за результат выполненной работы.
В услугу по монтажу труб водоснабжения могут быть добавлены проектировочные расчеты. Опытные инженеры Службы Сантехников решат любые задачи, которые связаны с выбором технических параметров водоводов, водопроводной арматуры. Специалисты быстро и точно определяют, какие трубы пригодны к установке в конкретном случае, исходя из их диаметра, типа, формата и материала.
Кроме того, инженеры выяснят нагрузку, которая будет оказываться на водопроводную систему. Клиент не будет платить за чрезмерно мощное сантехническое оборудование и избежит в процессе эксплуатации аварийных ситуаций и протечек.
Служба Сантехников предлагает профессиональный монтаж водоснабжения и другие смежные услуги:
- установку труб водоснабжения;
- замену труб водоснабжения;
- прокладку канализационных труб;
- проектировку и монтаж септиков;
- соединение канализационных труб;
- проектировку ям выгребных;
- работы по формированию водопроводных конструкций;
- пайка канализационных труб;
- соединение трубопроводов канализации.
Общее устройство систем отвода стоков
При обустройстве водоснабжения и водоотведения второе играет не менее важную роль, чем первое. Без правильно спроектированной и собранной канализационной системы добиться желаемого комфорта в частном доме не получится. Как правило, монтаж водоснабжения и водоотведения выполняется комплексно, так как это две взаимозависимые системы.
Канализация автономного типа условно делится на две подсистемы — внутреннюю и наружную. Внутренняя состоит из стояка, вентиляции, отводных линий и подсоединяющего оснащения — сифонов, гидравлических затворов и прочего. Наружная канализация состоит из приемной емкости и магистрали со смотровыми колодцами.
Для сбора и утилизации стоков, воспроизводимых оборудованием водоснабжения и водоотведения, используются такие приспособления, как выгребная яма, септик или станция локальной очистки. Последний вариант является самым эффективным, экологичным и не требующим больших расходов на обслуживание.
Монтаж систем подачи и отвода воды лучше всего доверить соответствующим специалистам. При попытках все сделать самостоятельно можно допустить немало технических ошибок, которые приведут к таким последствиям:
- недостаточное давление воды в системе;
- плохое качество питьевой воды;
- появление протечек в узловых соединениях;
- преждевременный выход из строя насоса, нагревательного оборудования;
- частая замена фильтров;
- неприятный запах в доме и на участке;
- засорение канализации;
- нанесение вреда окружающей среде;
- недостаточная производительность системы отвода воды и так далее.
Чтобы избежать вышеперечисленных и других проблем, доверьте монтаж водоснабжения и водоотведения специалистам нашей компании. Чтобы связаться с нами, заказать проект и его реализацию, позвоните на указанный номер телефона или воспользуйтесь формой обратной связи с консультантом.
Как производится монтаж внутренних и наружных водопроводных и канализационных сетей
Проработав проект и подобрав требуемые материалы и инструментарий, чтобы провести монтаж, можно приступать к его осуществлению. К прокладке внутренних сетей, по общему правилу, принято поступать по мере готовности каркаса здания, когда завершено возведение стен и крыши. Прокладывая внутренние сети, принято соблюдать ряд правил:
- вводить в здание водопроводную трубу, соблюдая минимальное полутораметровое расстояние от канализационной, газовой и отопительной;
- установку водомерного узла проводить по месту ввода, отступив от первой наружной стены;
- установка ведомственного вентиля, перекрывающего подачу воды, рекомендована перед водомером, а домового вентиля – после водомера;
- величина диаметра труб подбирается исходя из количества потребителей;
- при монтаже в здании прокладка трубопровода производится, по обыкновению, в подвальном помещении;
- предвидя недостаточность напора воды на вводе в здание, предусматривают установку двух отдельных насосов, работающих, соответственно, при низком и высоком уровнях потребления воды, и третьего – резервного;
- прокладка труб ведется с уклоном, предусмотренным в проекте.
При прокладке наружных водопроводных и канализационных сетей принято:
- глубину залегания труб устанавливать так, чтобы трубопровод проходил ниже линии сезонного промерзания грунта;
- укладывать подушку из песка и щебня, не допуская провисания труб;
- производить послойную засыпку с обеспечением гидро- и теплоизоляции;
- при предусмотренном проектом пересечении водопроводной и канализационной сетей трубы, по которым подается вода, прокладывать хотя бы на полметра выше. На месте пересечения устанавливать стальной кожух, уходящий в каждую сторону на минимальное пятиметровое расстояние в глинистом грунте и на минимальное десятиметровое расстояние, если грунт песчаный. Угол выполняемого пересечения делать прямым;
- при параллельной прокладке водопроводных и канализационных труб диаметром менее 200 мм предусматривать расстояние между стенками не менее полутора метров;
- восстанавливать слой дерна поверх траншей и благоустраивать окружающую территорию.
Работы, связанные с монтажом и заменой водопроводных и канализационных коммуникаций, существенно упростились с распространением пластиковых труб и соединительных элементов для их установки. При незначительном весе и невысокой стоимости материалов, достаточной простоте оборудования для их монтажа проведение работ по прокладке автономных внутренних и наружных сетей стало вполне возможным собственными силами. Грамотное составление проекта и выбор материалов, соблюдение в деталях технологического процесса позволят создать комфортные условия пребывания в зданиях. Самостоятельный монтаж водопровода и канализации, внутренних и наружных, с применением пластиковых труб обеспечит многолетнюю надежную эксплуатацию систем.
Водоснабжение частного дома или дачи
В частных домах, как правило, проводят автономную систему водоснабжения из колодца или скважины
Без водоснабжения невозможно представить жизнь в загородном доме. Наличие колодца или скважины еще не означает комфортное существование, потому что воду придется носить ведрами, а бытовая техника не сможет работать. Людям в возрасте тяжело справляться со стиркой, мытьем посуды, уборкой без стационарной системы водоснабжения.
Для начала необходимо выбрать материалы и рассчитать потребление воды в сутки, чтобы купить насос подходящей мощности. Далее нужна схема водопровода на участке, которая кратчайшим путем доставит жидкость в дом. Если вблизи дома нет даже колодца, объем строительных работ увеличивается, так как придется бурить скважину.
Желательно параллельно водопроводу проложить канализацию и установить септик, чтобы сливать отходы. Это можно сделать одновременно – при строительстве дома эти работы совмещают, чтобы сэкономить время и деньги.
Особенности монтажа сооружений систем водоснабжения
Централизованное питьевое водоснабжение имеет сеть магистральных водопроводов ХВС. В тепловых пунктах через теплообменные устройства осуществляется подогрев холодной питьевой воды до +60…+70 °С с дальнейшей разводкой водопровода ГВС по зданиям и объектам.
Встречается устаревшая система ГВС, в которой отбор горячей воды осуществляется напрямую из теплосети. Такая горячая вода не является питьевой и используется для хозяйственно-бытовых целей.
Прокладка наружных сетей водопровода осуществляется стальными или полипропиленовыми трубами .
Полипропилен требует особого сварочного оборудования, но его потребительские свойства — отсутствие коррозии, гидравлическая гладкость, малый вес и ряд других параметров — позволяют использовать его все более активно для прокладки водопроводов.
Строительство водоснабжения и водоотведения
Строительство сетей водоснабжения и водоотведения начинаются с разработки проекта наружного и внутреннего трубопровода. Для промышленных сооружений обычно проектная документация разрабатывается впервые, она проходит все стадии согласования, получает необходимые разрешения. Только после этого начинается монтаж. Работы включают в себя:
- работы по разработке котлованов, траншей;
- подготовка укладки трубопровода (например, засыпка песком основания траншеи);
- монтаж трубопровода (при необходимости с использованием горизонтального бурения и грунтовых проколов);
- строительство или монтаж готовых колодцев;
- установка запорной, регулирующей арматуры, ревизий, распределительных колонок, пожарных гидрантов;
- засыпка смонтированной сети водопровода или канализации с уплотнением;
восстановительные работы на участке, где проводились работы, с последующим благоустройством территории; - подписание актов скрытых работ;
- подсоединение сети к действующим коммуникациям;
- сдача объекта принимающей организации.
Наружная канализация: материалы и оборудование
От качества монтажа канализации в доме или другом объекте зависит не только комфорт, но и уровень затрат на будущий ремонт и обслуживание системы. Наружная канализация, в отличие от внутренней, находится под слоем грунта – а значит, правильная установка лишит проблем последующего вскрытия системы.
Одним из распространенных типов очистительных сооружений является выгребная яма. Это довольно простая конструкция с приемлемой стоимостью. Для обустройства выгребной ямы используют специальные бетонные кольца. По сравнению с кирпичной кладкой, они:
Не меньшее значение при монтаже канализации приобретает выбор материала труб.
